L’aqueduc romains -Structure et fonctionnement
Avec l Autorisation de JC Golvin









L 'aqueduc est un symbole  de la cilisation Romaine que tout le monde connait . Qui ne connait pas le pont du Gard . Nous allons dans ce petit article faire un petit résumé de ce type de construction du Génie Civil romain
Un aqueduc est une construction mis au pont par le Génie ( tout court)  Le Génie Civil romain qui collecte l’eau de plusieurs sources naturelles, pour l amener  vers une cité située parfois à des dizaines de kilometes   et si on parle de Rome  elles sont souvent éloignées  de celle-ci avec la source de  Novus ,située à 87 km à l'est de Rome).


La source  est choisie en raison de nombreux facteurs:
sa pureté, son goût, sa température, ses propriétés médicinales supposées, attribué à la teneur en minéraux, et l'emplacement de ses sources qui devaient être libres d accès sans  pollution et n’avoir ni  mousse et roseaux.
Les responsables examinent aussi  l'état général des animaux qui vivent sur les rives  Si la source est nouvelle, des échantillons sont analysés dans des récipients en bronze de qualité pour déterminer la capacité de la corrosion, l'effervescence, la viscosité, les corps étrangers et le point d'ébullition.

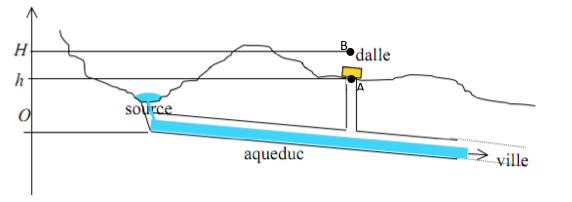

L'eau se déplaçait en direction de la cite  grâce à aucune autre force que celle de la pesanteur dans un conduit ou aqueduc . En effet dans l l'aqueduc on trouve une pente constante sur toute la distance qui sépare la sources du point d’arrivée
 Pour parvenir à ce résultat, chacun partie individuelle tout  au long du parcours est  légèrement inférieure à celle du précédent, et légèrement supérieur à l'autre, de façon à obtenir une pente moyenne calculée à environ 2%.
Pour cette raison, l'eau  transportée à partir de sources situées dans les collines, plus élevées  que la cité doit avoir à chaque étape un parcours soigneusement planifié, en fonction des caractéristiques du sol il a rencontré.

Pour ce faire les ingénieurs romains utilisent des matériels et des techniques donc certaines ont été hérités de Etrusques
Voyons ci après les matériels et les constructions qui ont été utilisés
Les architectes romains utilisent des outils qui ont été utilisés et sont encore utilisés de nos jours pour certains comme le niveau . Ne possédant pas les techniques actuelles ils utilisent un outil redoublement efficace  le chorobate qui une sorte de banc  avec des fils conducteurs sur les côtés pour mesurer la pente du terrain sur un système de graduations, En son centre a été creuse un canal recouvert d’une plaque de cuivre  pour tester le sens de l'écoulement.



Chorobate
A - viseur
B - filà plomb  graduations
C - canal central contenant eau



Dioptra
A - viseur
B - vis réglant en Site
C - vist pour réglant en azimut



et une  dioptra.qui est un instrument ancêtre du théodolite utilisé pour l'arpentage.
Cet instrument datant du IIIe  siècle av JC  possède un tube de visée ou, à défaut, une tige avec un œilleton à ses deux extrémités, attaché à un pied fixe. Si elle est munie d'un rapporteur, elle peut être utilisée pour mesurer les angles
 Avant d'être canalisé, l'eau passe à travers un ou plusieurs réservoirs ou bassin de décantation appelés piscinae limariae, où l'écoulement est ralentir, ce qui permet la boue et d'autres particules de se déposer. On trouve des réservoirs similaires tout le long du parcours de l’ aqueduc, pour éliminer toutes les impuretés.

Piscine limariae

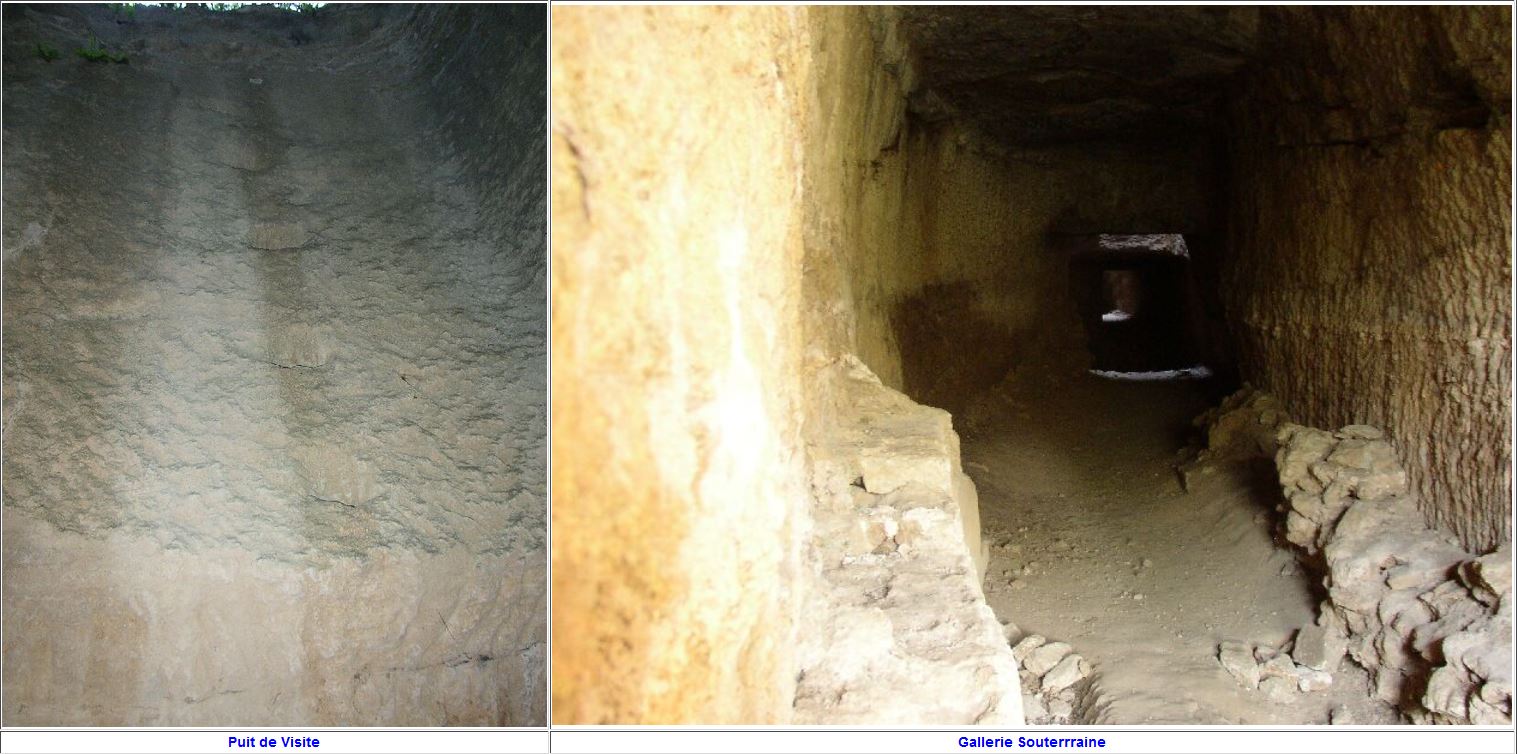

Lors des zones urbaines  la conduite d’eau était le plus souvent souterrain: aussi pour assurer la maintenance et assurer une aération les architectes vont creuser des puits verticaux pour atteindre la canalisation creusée à travers une colline  Cela est un héritage des

Wikipidia

Etrusques  Par contre lorsque la canalisation court

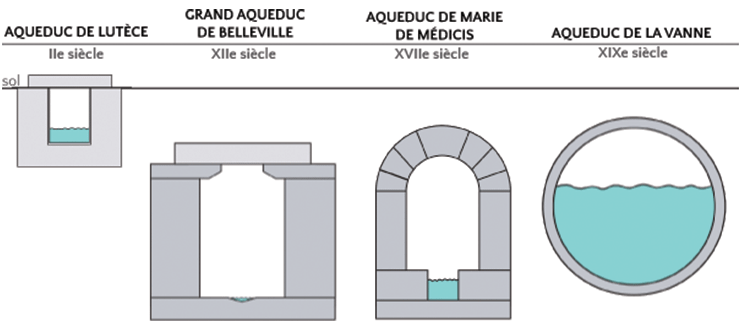

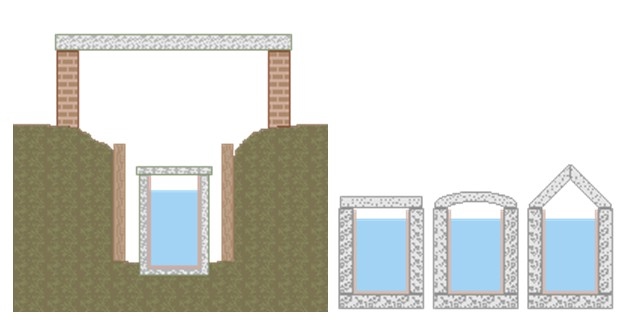

à même le sol dans un canal  creusé à même le sol et comme ils ne possède pas les techniques actuelles avec des tuyaux en béton ou plastique il fabrique un spécus qui est un canal en pierre plate qui  forme une galerie rectangulaire ou voutée  permettant à l’eau de circuler sans craindre la pollution

Internet
Internet


Il  faut savoir  que le système des aqueducs était du ressort de l’Etat qui construisait et entretenait le tout au profit des  citoyens, aussi lorsque on décidait de la construction d’un aqueduc  les terrains et bâtiments étaient expropriés . De plus leurs dégradations  ou la pollution étaient sévèrement punis,. Il était aussi interdit de se repiquer clandestinement sur ceux-ci . Il fallait utiliser les réseaux publics pour alimenter en eau  villas et terres privées.



Internet


Parfois des branchements  privés pouvaient être réalisés   mais ils ne pouvaient utiliser que  le surplus d'eau, moyennant payement d’une redevance
Lorsque la canalisation arrivait devant un obstacle naturel comme une vallée ou une pente raide les architectes n’avaient comme seule solution possible de  construire un pont ou un viaduc pour traverser la vallée

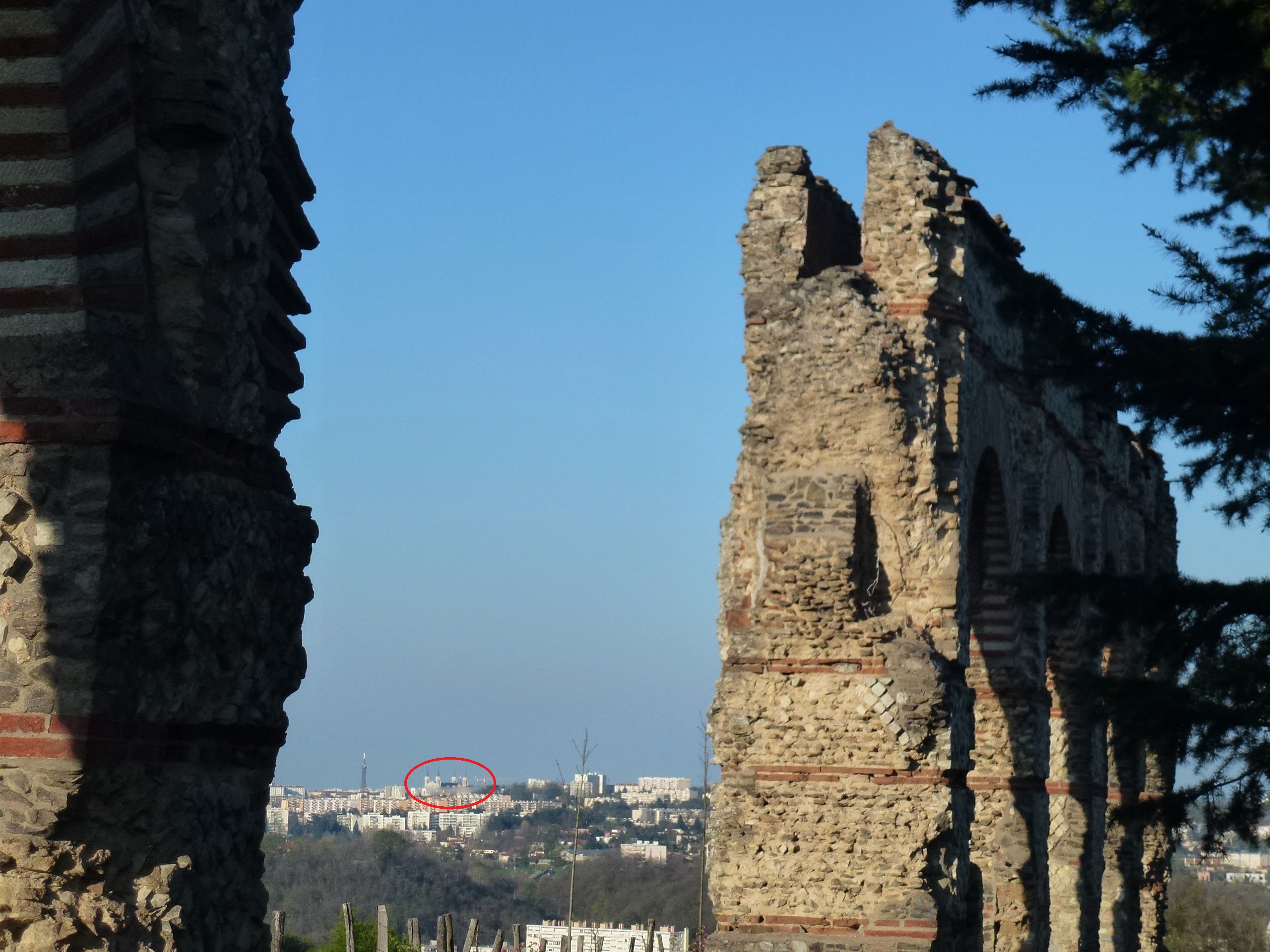

Cible en rouge



Il y avait aussi la solution du  siphon

Champonost

renversé  qui est  une technique basée sur un principe physique simple. Juste avant la dépression l'eau est recueillie dans un réservoir, Au fond de  celui-ci un tuyau part vers le bas L’eau descend par la force de la pesanteur, souvent à mi-hauteur on trouve une petit viaduc  afin de réduire la hauteur maximale l’eau remonte alors vers un second réservoir construit plus bas que celui en amont   et l’eau peut repartir dans une conduite

Internet


Ce système est peu utilisé par rapport aux viaducs  car les techniques de construction n’étaient celle que nous avons de nos jours et la pression énorme imposée  de plomb ou  d’argile entrainaient de réparations fréquentes . Si cela n’était pas fait pouvait provoquer  des pertes importantes d'eau voire même une rupture de la canalisation

Boitier de Jonction Tuyaux en Plomb
Raccord Lapides perterebrati


Aussi  les architectes dans de nombreux cas ont préféré allonger le parcours de l'aqueduc, en suivant les caractéristiques naturelles du terrain afin d’utiliser la  pente naturelle du terrain  Ceci explique pourquoi la plupart des aqueducs ont une longueur important plus importante que  la  distance à vol d'oiseau entre la source et le point d'arrivée.

Internet


Cet aqueduc dont le plus célèbre est le Pont du Gard est une construction qui peut atteindre près de 30 m de haut. Il se présente comme une série d arches avec en son sommet la canalisation qui passe dans une conduite fermée Il traverse mont et vallées sur des kilomètres  en gardant le niveau  assez haut pour atteindre la zone urbaine.

Acqueduc d Arceuil Internet

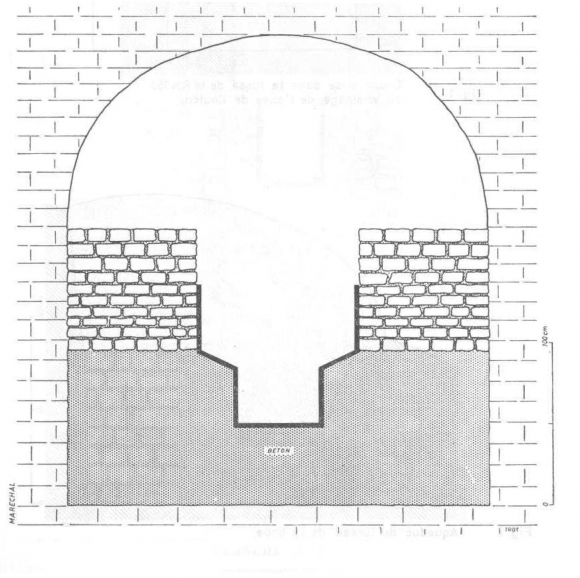

Au sommet de ces viaducs, se trouve donc le canal, qui possédait de trappes et des cehminements permettant  un accès facile pour son entretien (tout comme sur les parcours souterrains ) Ce canal était enduit de Opus signinum qui est un mélange spécial étanche basé sur des briques et de la chaux mélangée De plus on assiste à des depots de calcaire sur les cotés au fur et à mesure de son utilisation


Internet


L’eau arrive donc aux portes de la cite  si possible sur une hauteur  . Parfois et cela est valable pour Rome on  assiste à la réunion sur un même endroit d’arrivée et de départ et aussi de juxtaposition de conduites



Aqueduc de Lyon Arrivée sur Fourvieres
Porta Maggiore Rome


Les départs vont permettre d’atteindre divers quartiers
A ce niveau nous pouvons avoir des aqueduc privés
Les aqueducs se divisent donc en plusieurs branchent et l’eau est reparti dans les différents quartiers via des conduites  en plomb ou en terre cuite qui sont appelé sont appelées  Lapides perterebrati ce sont des briques spéciales qui s’encastrent les unes aux autres formant un conduit étanche

Nemausus Argentomagus

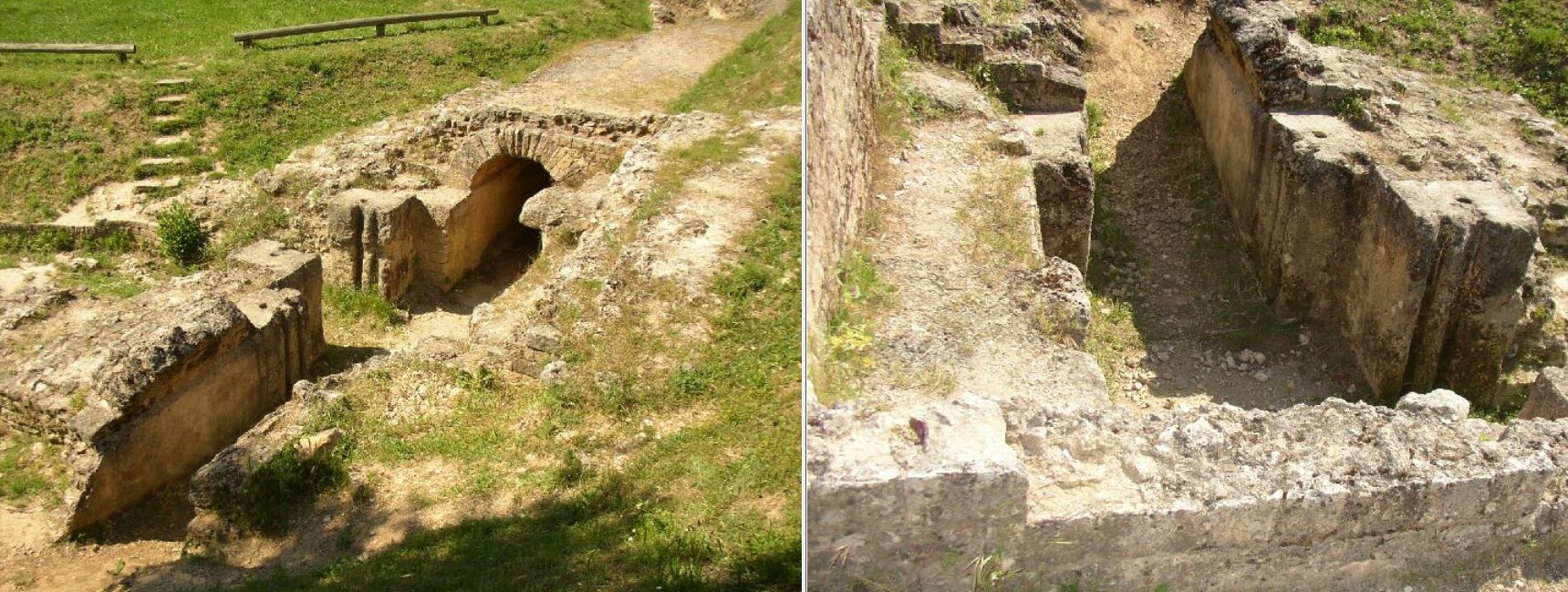

Le conduit arrive dans un quartier dans un castellum  qui est une structure de taille variable contenant une ou plusieurs chambres similaires à piscinae limariae, où le débit d'eau ralentit et les dernières impuretés sont retenues  L'eau a ensuite  dirigée  vers  les points de distributions . publics  fontaine à ou privés domus de riches citoyens  par un certain nombre de canalisation .

Les Besoins en eau du Monde Romain

Domus Privée

Thermes
Fontaine Publique
Fontaine Monument
Industries
