Cet instrument est le symbole même de l’arpenteur, celui-ci était parfois appelé gromaticus. Son nom est vraisemblablement d’origine étrusque, mais emprunté au grec 11); la groma est aussi parfois désignée sous ses appellations latines: ferramentum ou stella.

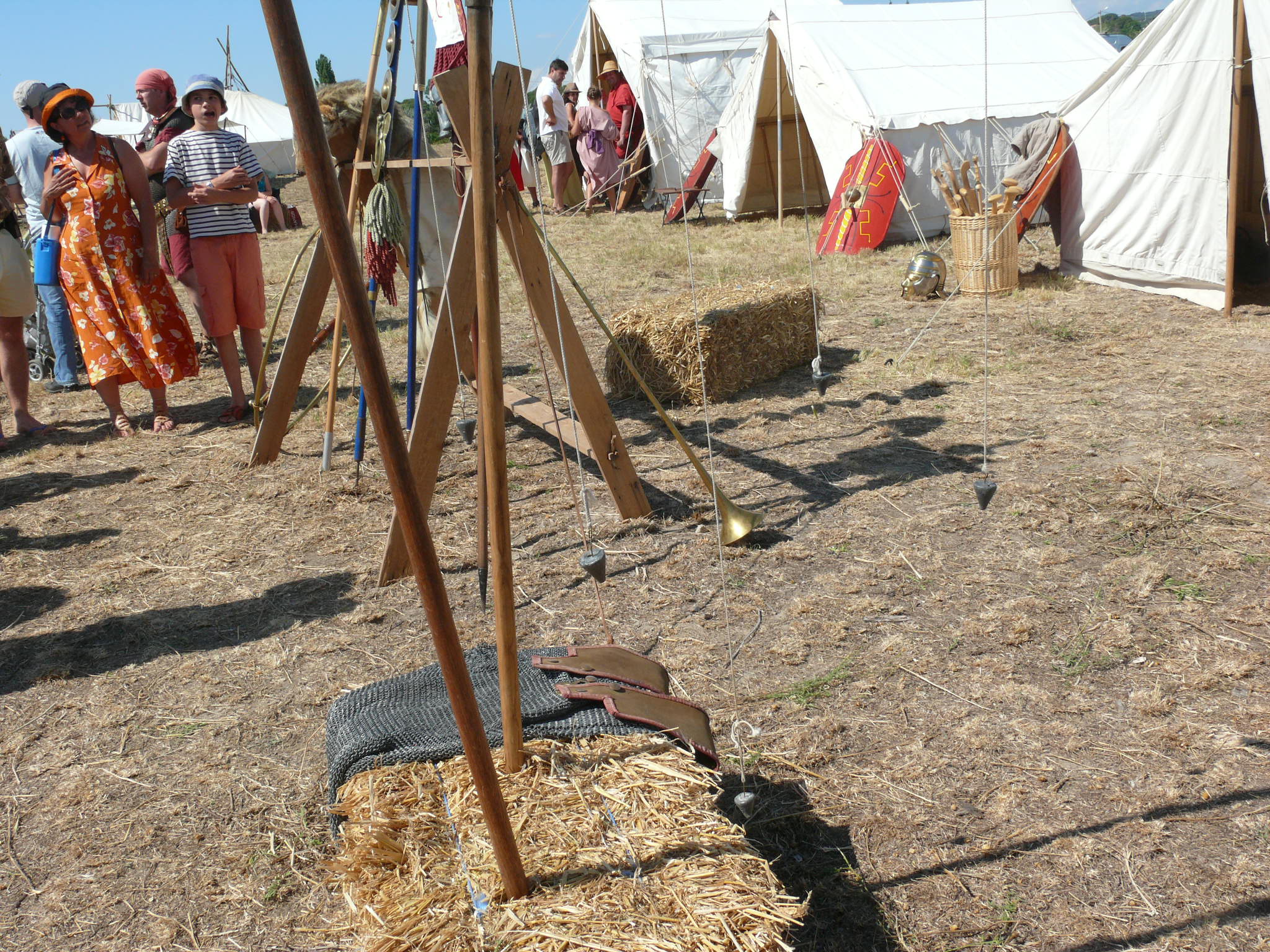

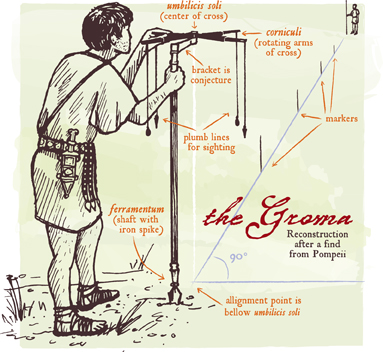

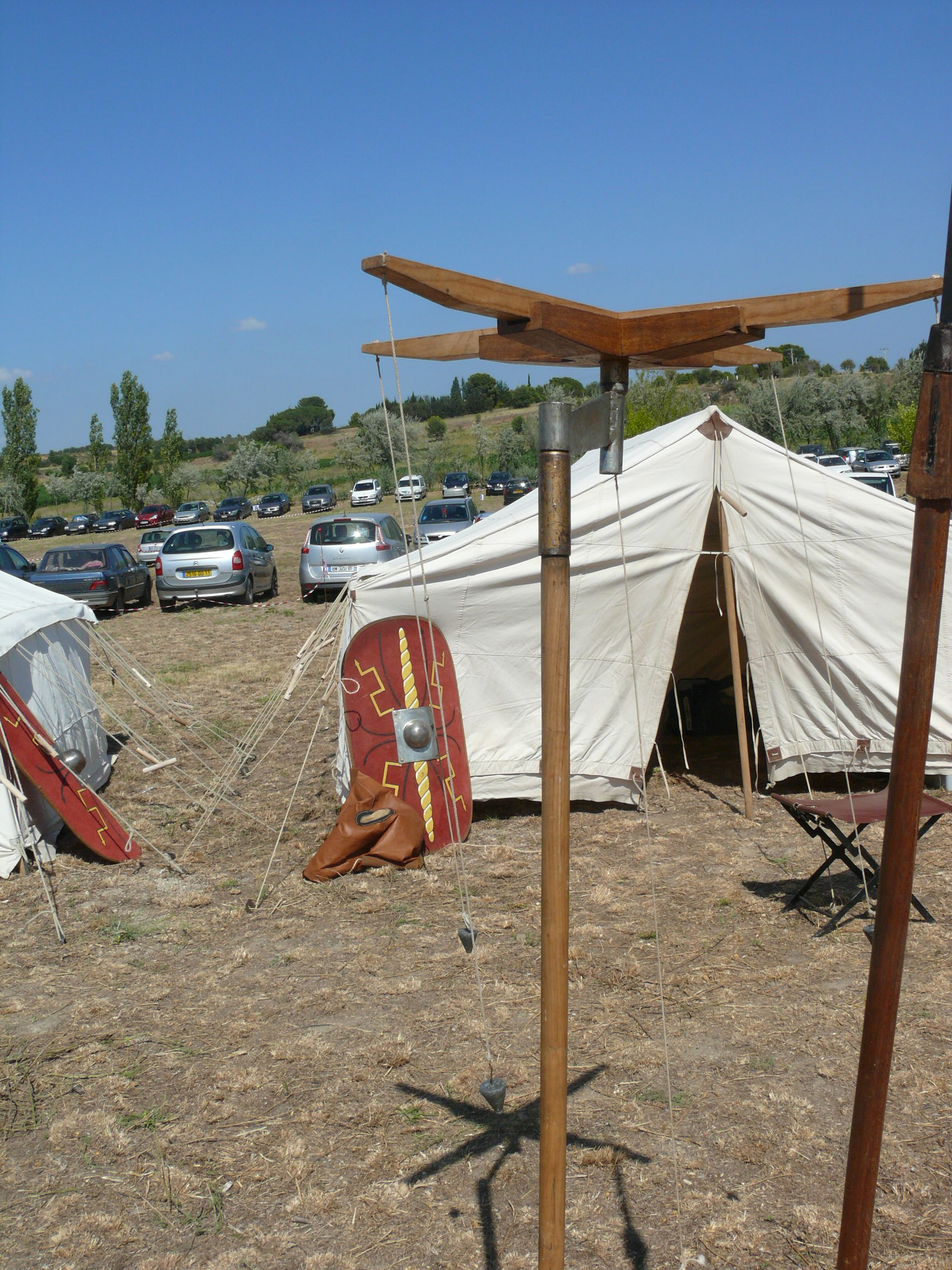

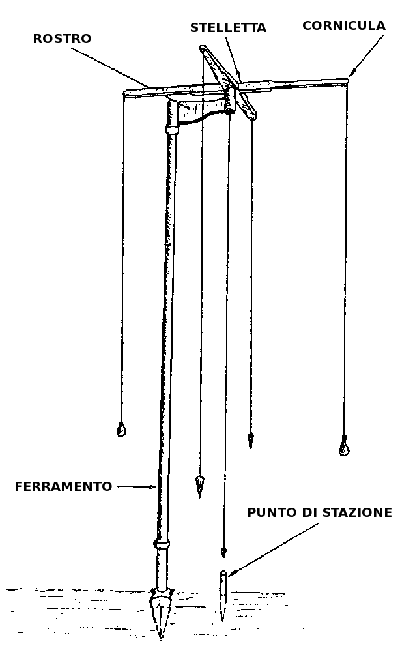

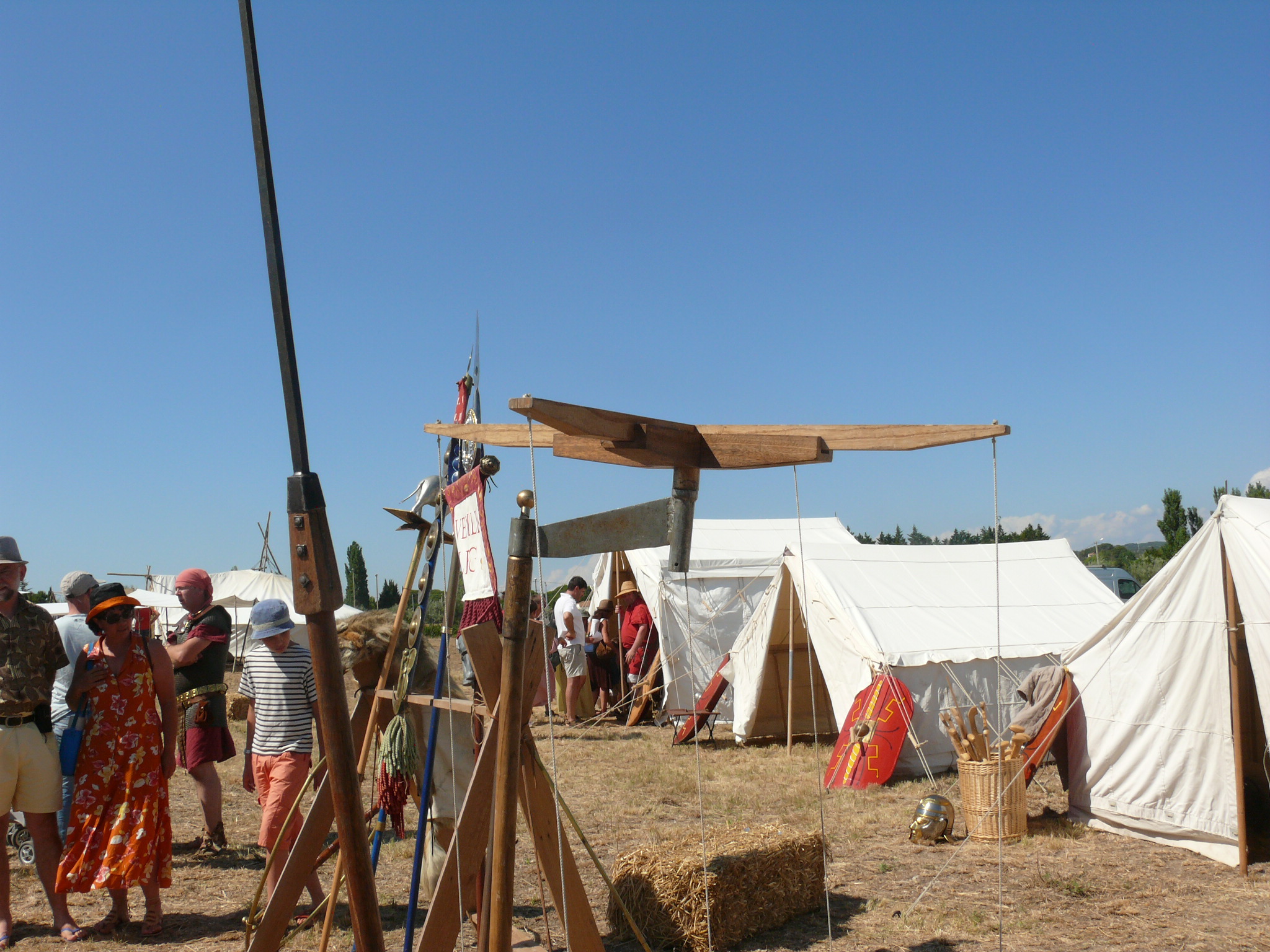

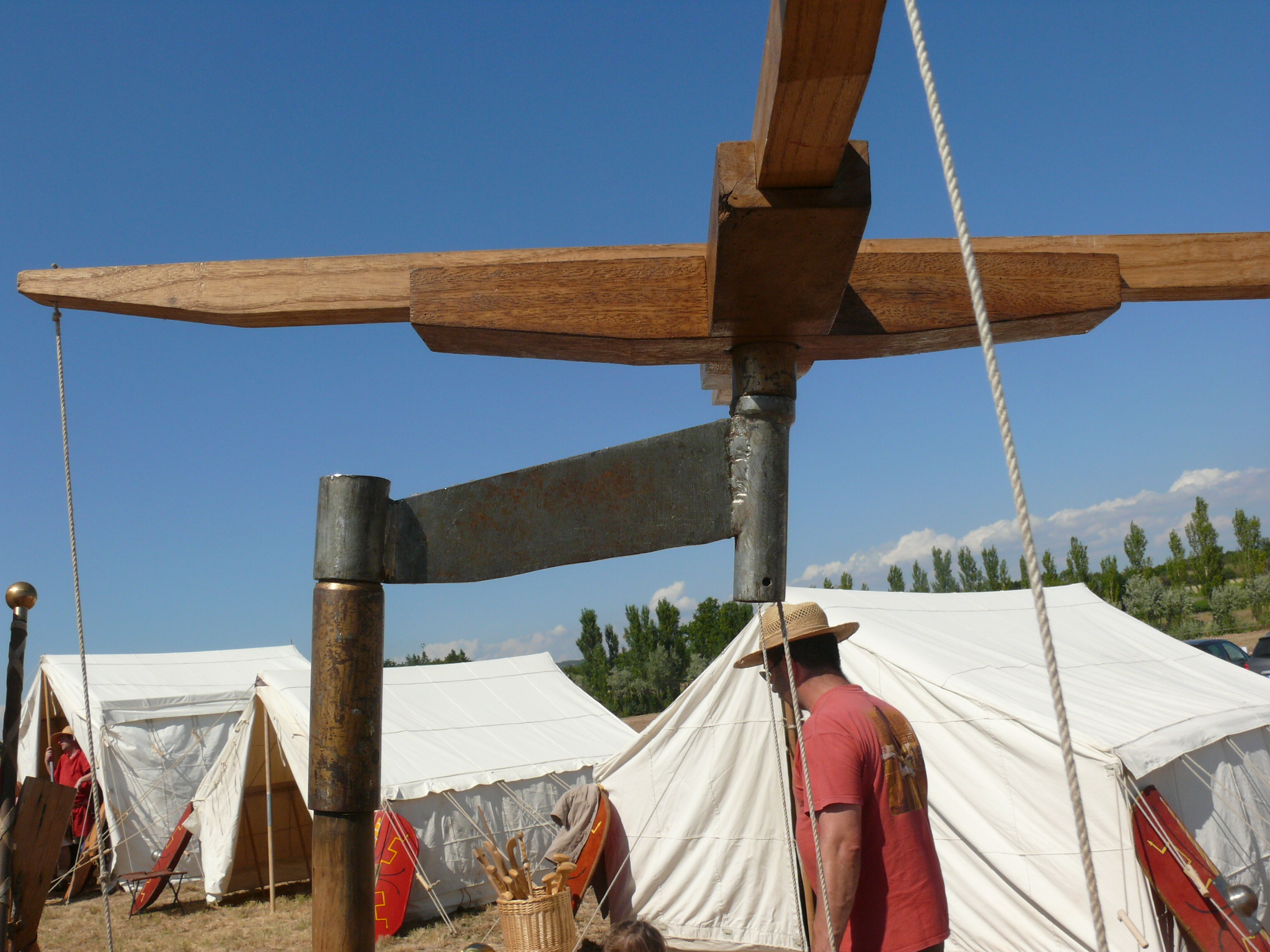

La groma est une équerre optique ou équerre d’arpenteur qui divise l’espace en quatre quadrants et sert à tracer des lignes droites et des angles droits. Elle nous est connu grâce à deux stèles funéraires 12) qui nous donnent une idée relativement précise des éléments qui constituent cet instrument. Mais c’est la découverte faite par Matteo della Corte à Pompéï en avril 1912 dans un des ateliers situés au long de la via dell’ Abondanza qui nous éclaire le plus: une groma complète dont le pied était cassé et qui avait été amené dans cet atelier pour être réparé.

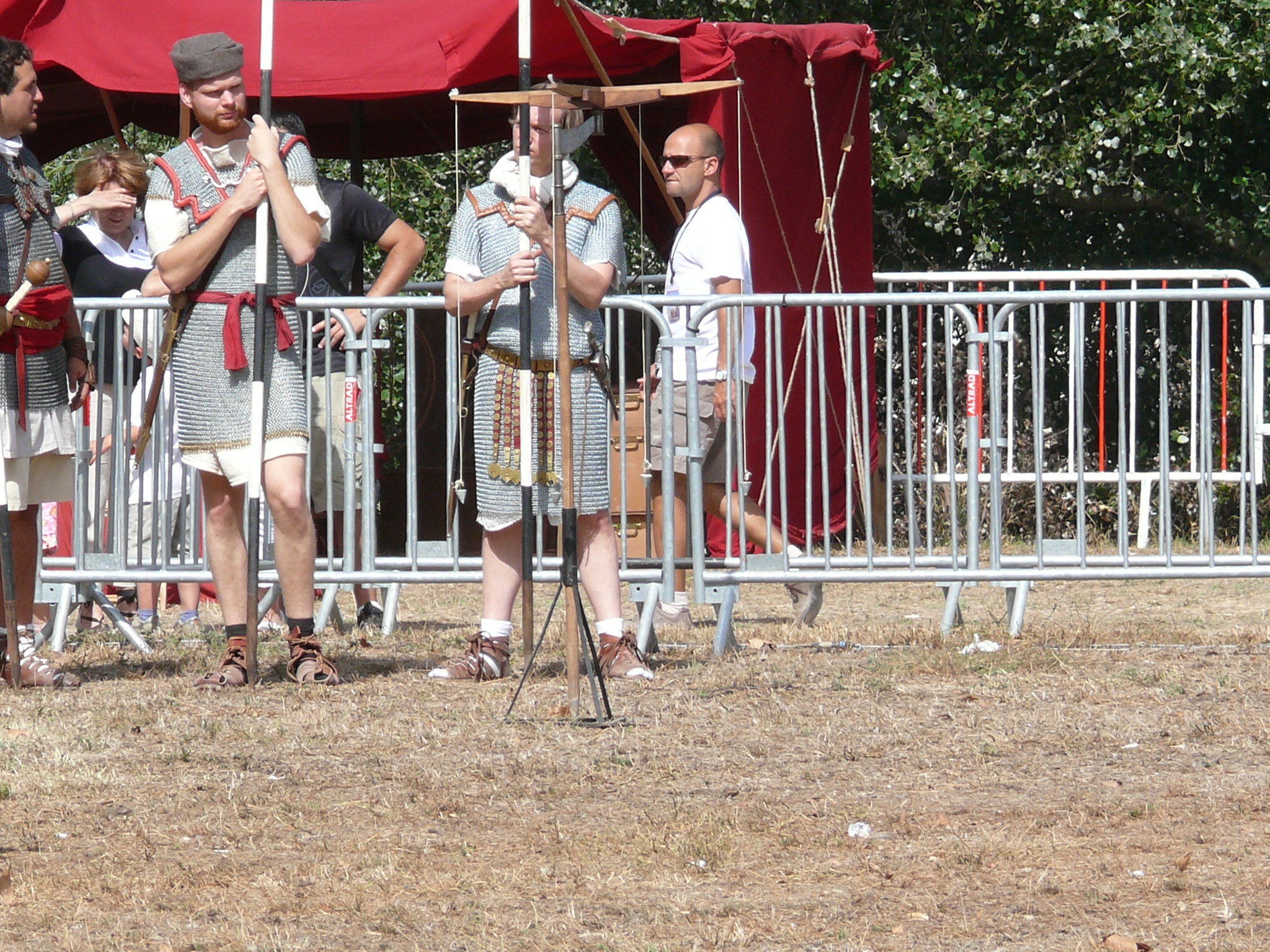

Une fois la groma installée à l’endroit souhaité par l’agrimensor et l’équerre de visée positionnée dans la direction voulue, les opérations peuvent commencer:

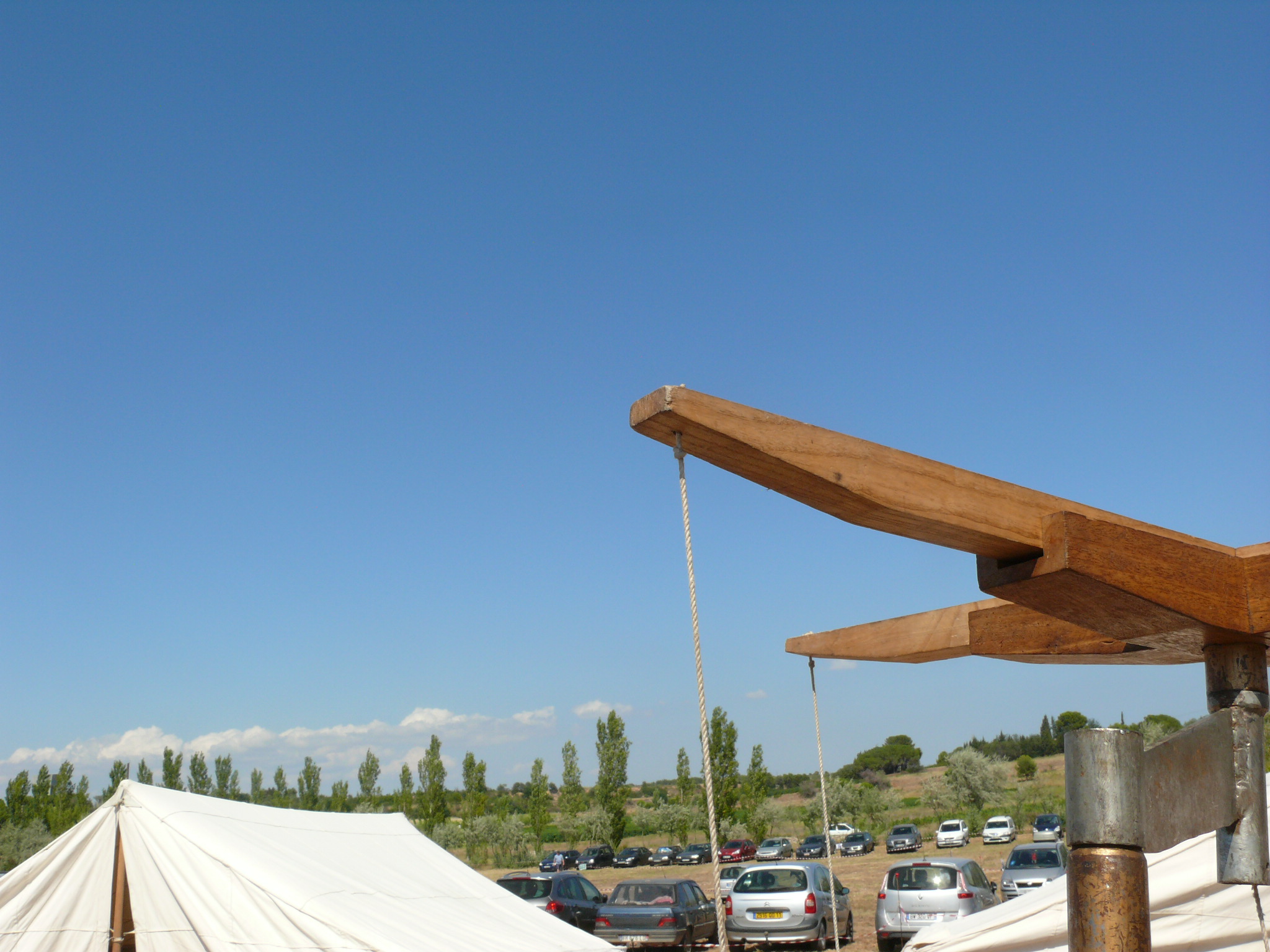

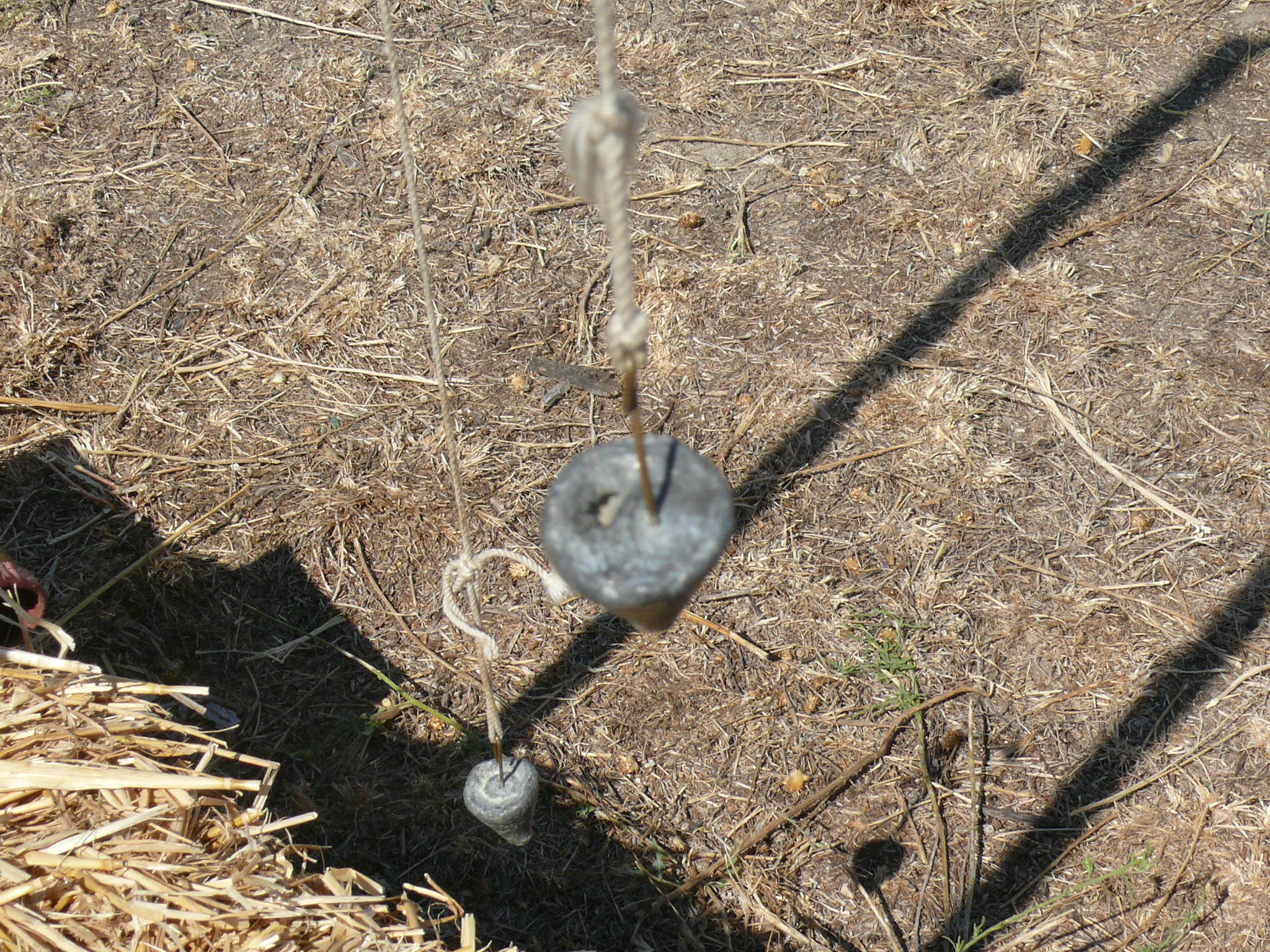

dans l’axe de visée de l’oeil, le 1er fil à plomb cache le second fil et tout jalon ou toute perche positionné dans cet axe est forcément aligné par rapport aux fils à plombs qui ont servis pour la visée. On peut ainsi obtenir un alignement parfait de perches sur une distance raisonnable.
Jean Pierre Adam 13) a réalisé une expérience avec une groma reconstruite et les résultats obtenus à courtes distances (jusqu’à 50 m) sont assez proches de ceux que l’on pourrait obtenir avec des instruments actuels. Par ailleurs, notre propre utilisation de cet appareil montre qu’à des distances raisonnables on obtient des résultats convaincants.
Il faut cependant apporter un bémol d’importance, l’emploi de la groma devient problématique voire impossible dès que le vent devient trop important car il perturbe les visées en agitant les fils à plombs.
