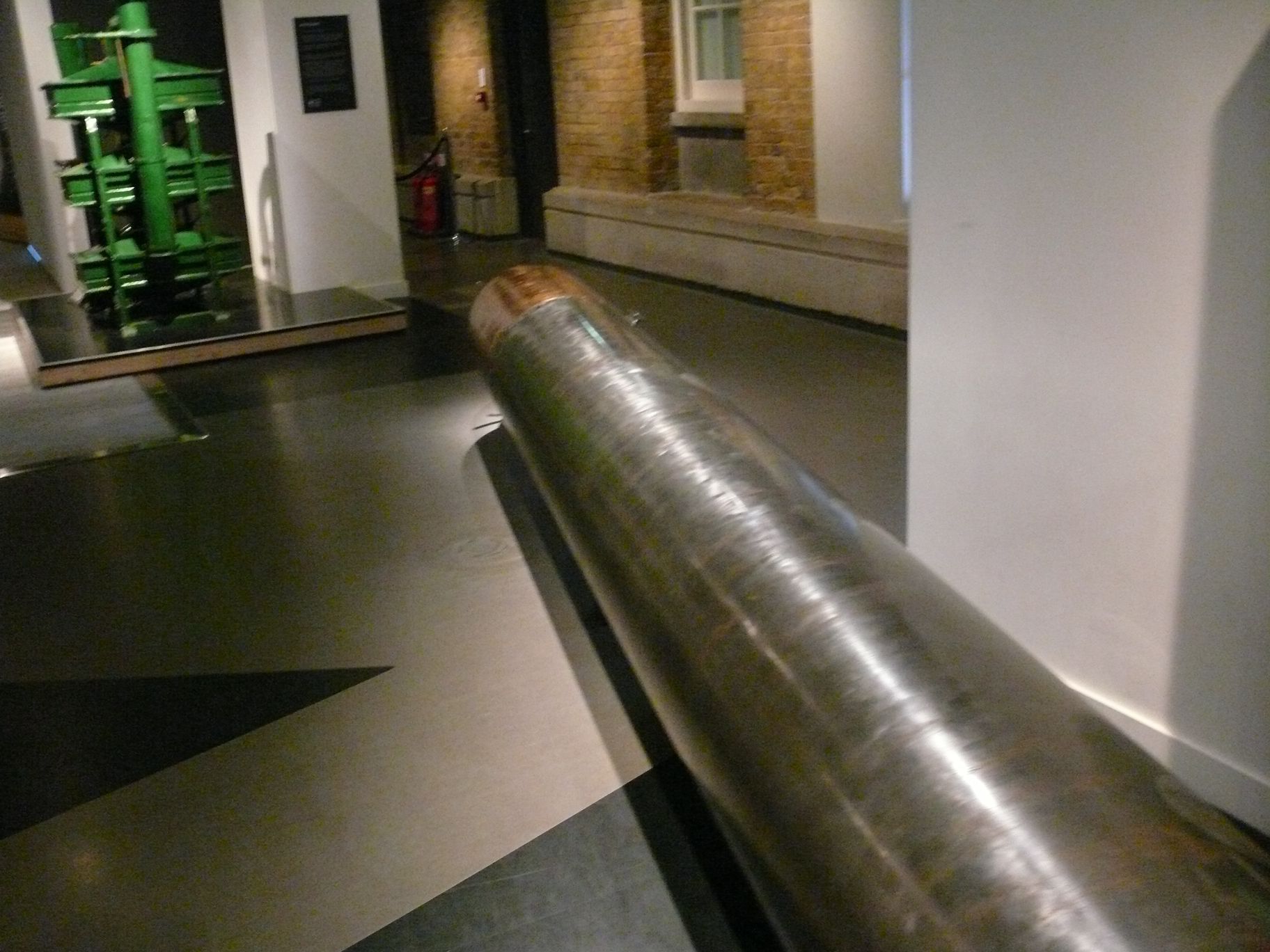

Torpille G7e T3 1942 IWM









Torpille G7e T3  1942  IWM
English Translation



Historique Voir ICI
History Click HERE

From this Web Site
Elle était equipée d"un détonnateur qui explosait au contact . Sur la tete se trouve 4 "moustaches "  qui sont conçues pour declancher l'explosion. Mais cette torpille avait aussi des defaut . Le principalétant que l'explosion ne pouvait se faire que sous un angle d'impact d'environ 20 degrés
La torpile s'arme après une course minimale de 250 mètres grace à une petite hélice a été montée sur le nez de la torpille.  (l'eau pentrant dans la tete de la torpille fait tourner l'helice qui arme ensuite la mise à feu )

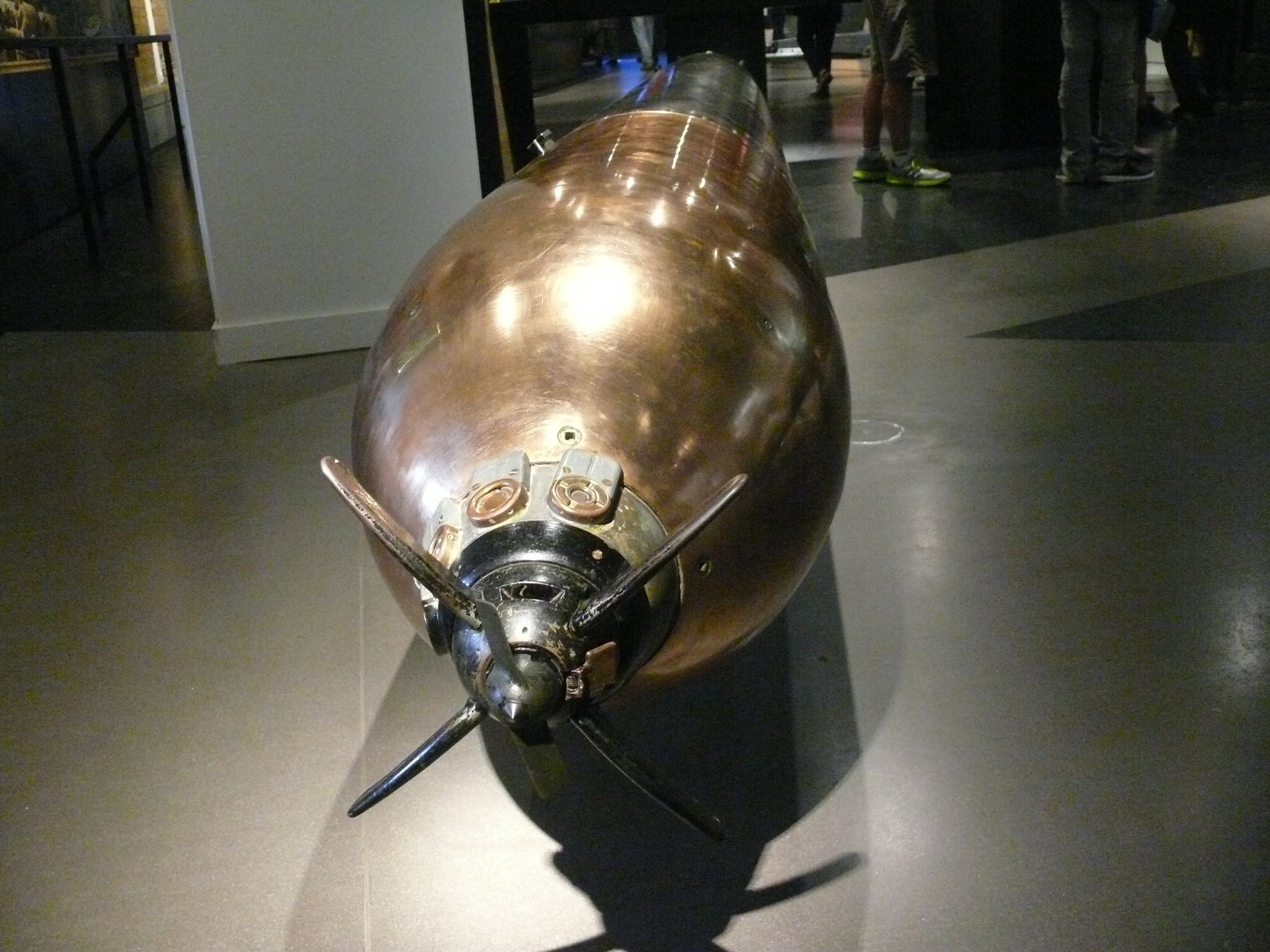

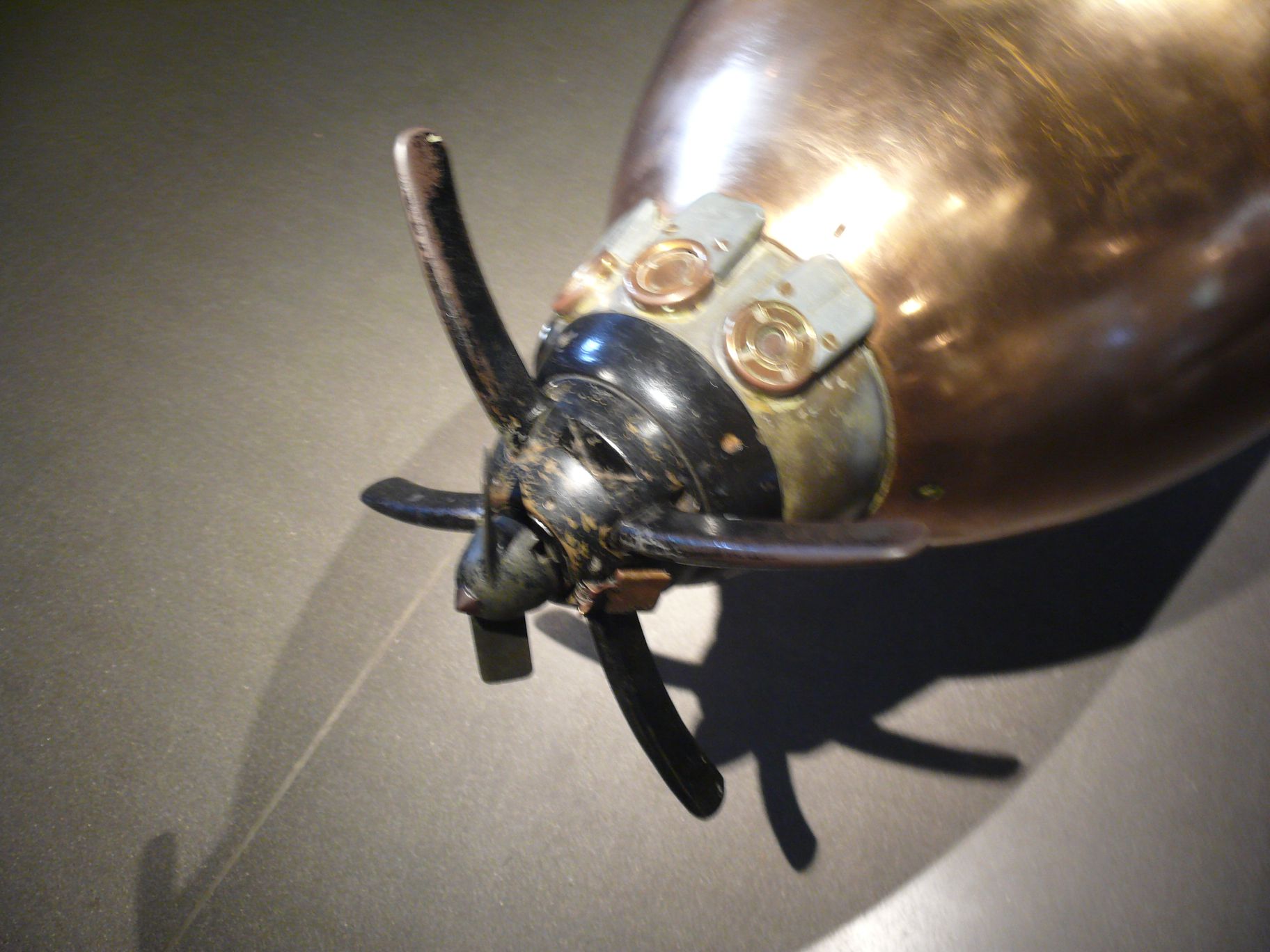

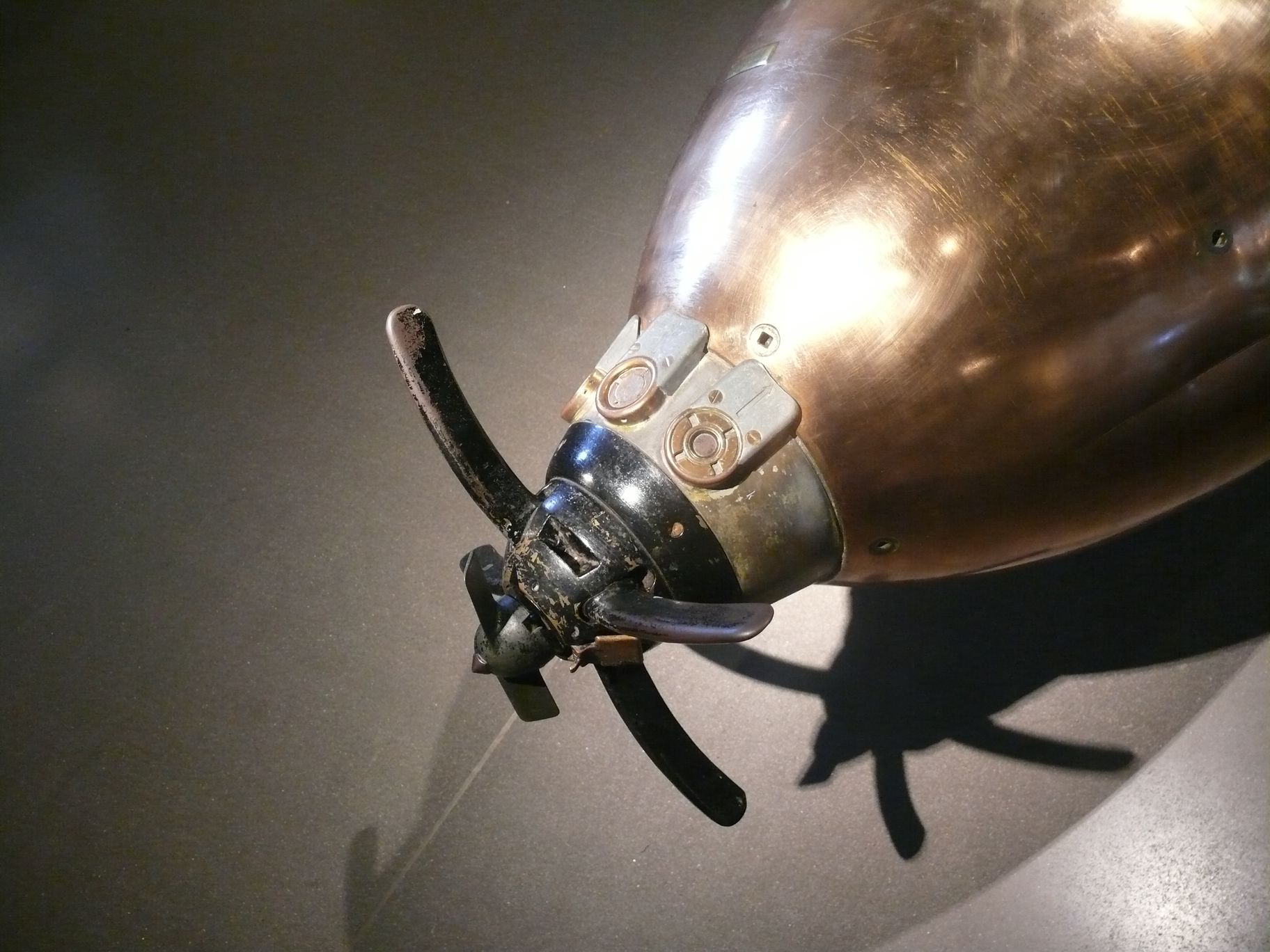

Moustaches et Hélice Whisker and Propeller



Fitted with contact pistol as follows: Contact pistols comprised of four whiskers mounted at the tip of the torpedo nose. They were designed to react to a glancing blow which detonated the warhead. Many problems were also encountered as it was discovered due to poor design, only a narrow impact angle of approximately 20 degrees was required to consistently trigger the pistol. There was also a safety device which armed the pistol only after a minimum run of 250 meters. For this, a small propeller was fitted to the nose of the torpedo. As it moved forward, rushing water would spin the propeller until it wound shut, arming the pistol.

Autre Photoscope (Other Walk Around )    1


Voir Aussi Autre Photoscope  See Also Other Walk Around
Torpille G 7 1918
