France Allemagne Roland LVB MAN LKW 7 T









FlaRakSys Roland (FFR) der Luftwaffe MAN LKW 7t mil gl
English Translation
Merci à Thomas Hartwig pour les photographies





Historique Voir ICI
History Click HERE

Le système d'armes Roland est en service depuis 1988, dans la Luftwaffe  Ce systeme très mobile et rapide permet la defense des points Sensibles contres les attaques d'avions ennemis  89 systèmes avaient été prévus Mais seulement 7 furent construits
Le  premier véhicule est défini en 1982,avec des test qui se deroulent en 1986, avec un véhicule de pré-production.  Ce système peut être chargé sur Transall. Ce  système s'est avéré, dans la pratique, tout à fait inutile et il fut  utilisé par la Luftwaffe et la Marine
Il furent déclassés en 2005, car sans emploi Son succésseur est nom pas le Roland III  mais le MEADS.
7 systèmes furent construits et ils ont été mis en oeuvre pour les:

Flugabwehrraketengruppe 41 - Standort Hohenkirchen/Wgl
Flugabwehrraketengruppe 42 - Standorte Schöneck und Heidenrod
Flugabwehrraketengruppe 43 - Standort Günzburg/Leipheim
Flugabwehrraketenstaffel 144 - Standort Rendsburg




Flugabwehrraketengruppe 41 Flugabwehrraketengruppe 42 Flugabwehrraketengruppe 43 Flugabwehrraketengruppe 144


Actuellement il a été retiré du service actif dans la Luftwaffe  .5 systèmes ont été livrés à la la Slovénie et 2 sont dans des musées


Défense Anti Aérienne Slovène 9e RBTZO






Histoire


Internet


Ces sytèmes furent construits avec des elements provenant des FRR (FIaRak Rad ROLAND),du Flugabwehrraketengruppe 42,(Sonderaufbau ROLAND en abregé SARO)
le système d'arme est constitué

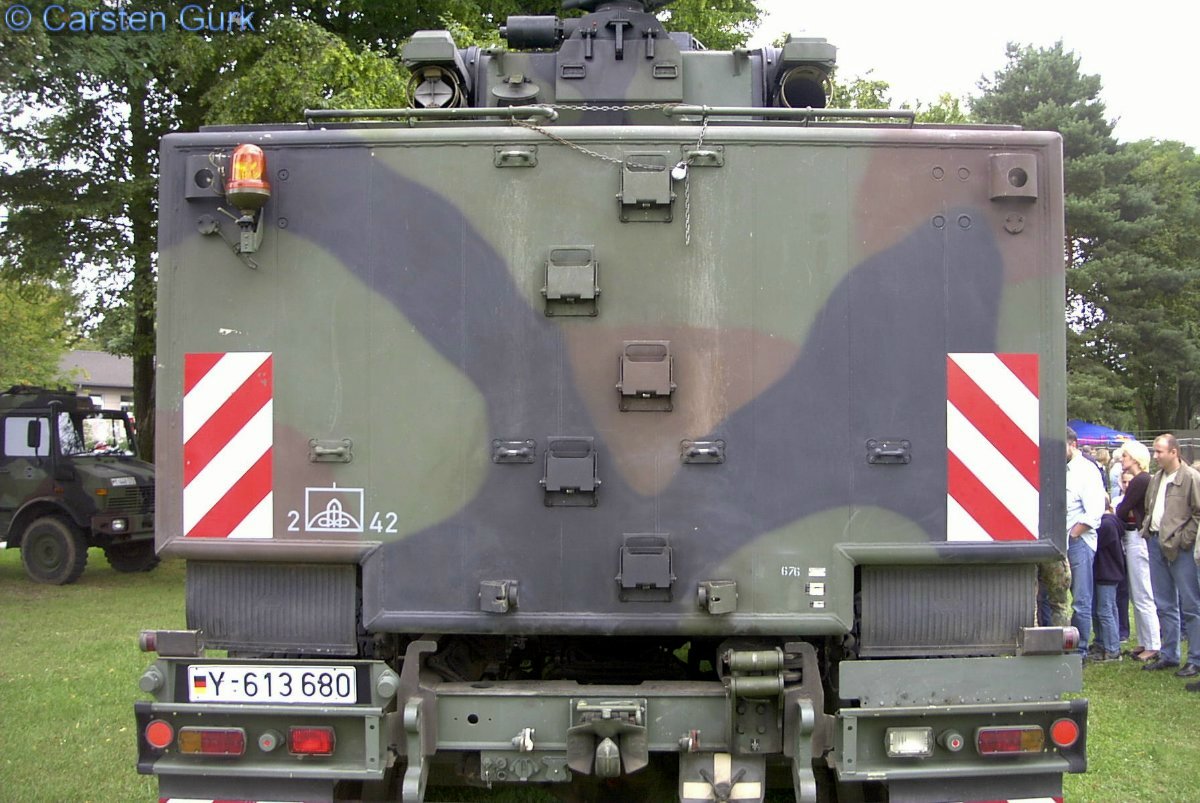

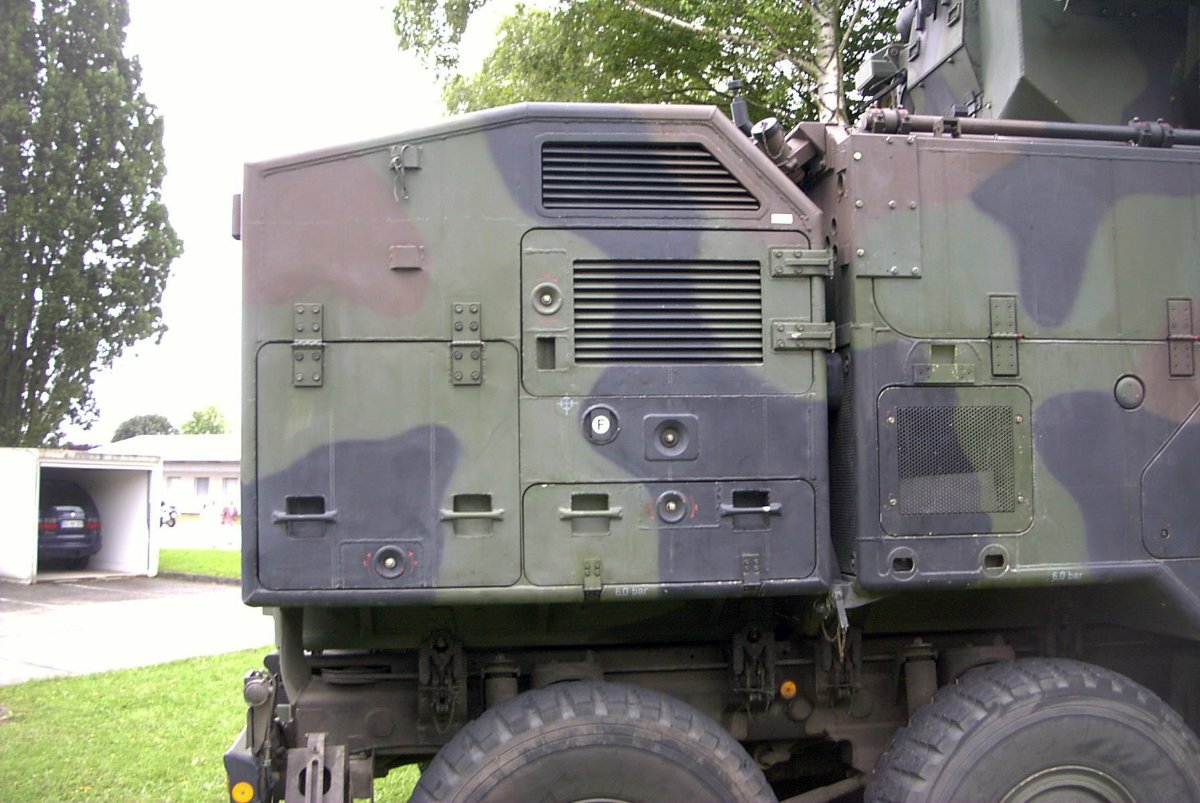

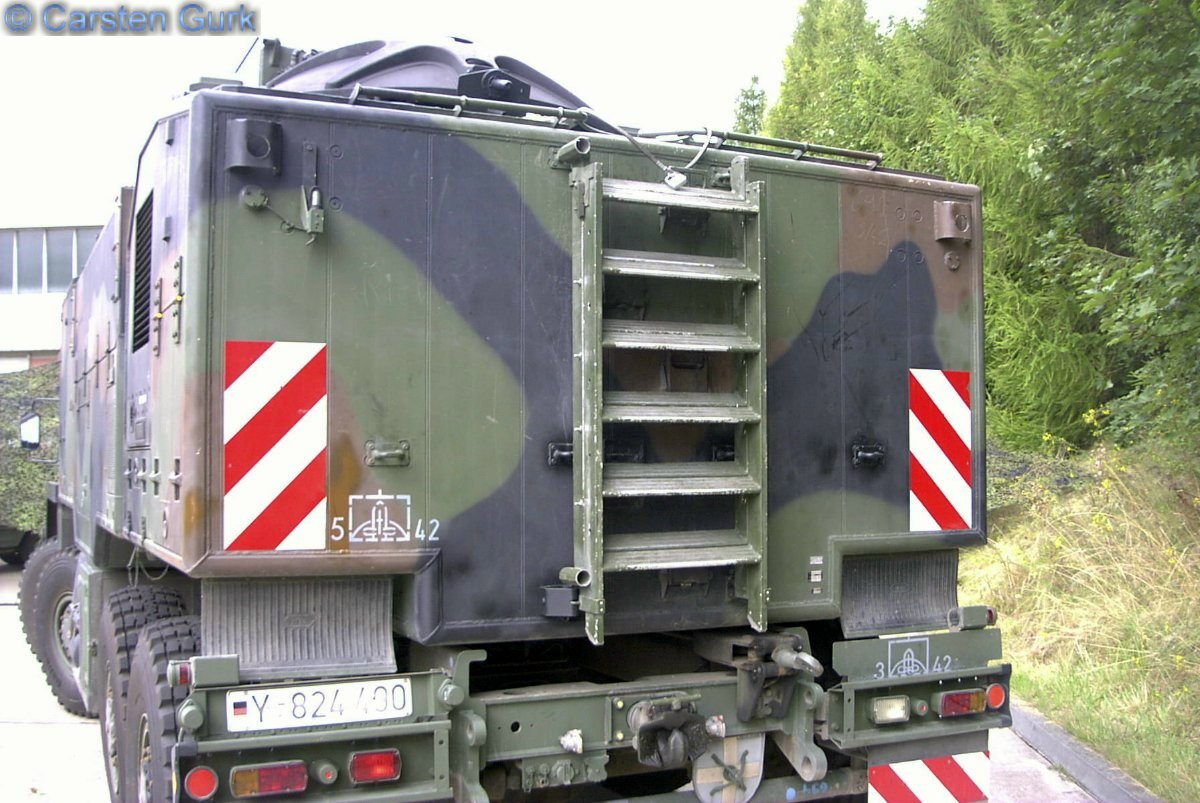

Un sheleter avec un équipage de trois personnes:le commandant, le tireur et un opérateur radio,Ce shelter est equipé d'un système d'alimentation électrique (Energieversorgungs-Anlage (EVA), monté à l'arrière

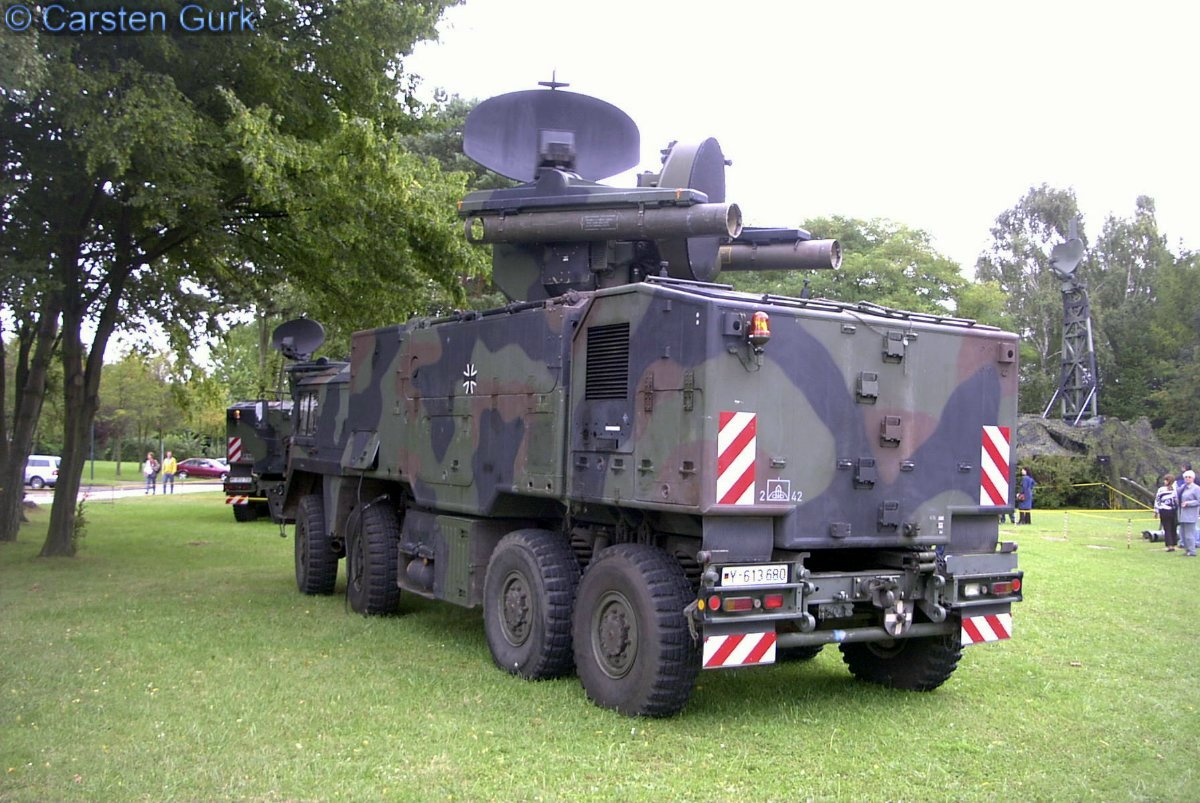

Sur le shelter nous trouvont la Tourelle  avec 2 rampes (Gauche et droite ) avec un containere contenant le missile (LFK 4) A chaque tir le container est ejecté et un nouveau contziner prend place
Sur la face avant se trouve le radar de poursuite de forme elliptique ,alors qu'à l'arrire pivotant sur 360 ° se trouve le radar de recherche (SLS ).
Mode d'emploi


Internet


Le radar de recherche peut detecter un signal jusqu'à16 km  Le chef de piecereçoit immédiatement  les données(distance, la vitesse et la direction de la cible )Dans le même temps se fait une interrogation IFF (ami-ennemi)
Le chef de piece decide alors de suivre la cible à l'aide radar de poursuite qui suit la suit automatiquement
Dans le même temps le tireur accroche  par l'observation la cible Les données sont trransmises à un ordinateur qui met en oeuvre automatiquement les modifications nécessaires.
En fonction de la situation tactique, le chef de peice décide du mode de tir
ensuite c'est le système qui prend en charge la cible et procède au tir

Caractéristiques
Poids 27.5tonnes
Equipage 3
Longueur: 9,80 m
Largeur: 2,90 m
Hauteur: 3,96 m
Puissance moteur: 236 CV
Vitesse: 90 kmh
Autonomie 800 km
Guéo 1,2 m
Armement MG 3; DREBS
