France Allemagne Roland 2 Chassis AMX 30









L AMX 30 Roland 2
English Translation

Je remercie Olivier Carneaux pour le prêt de certaines photographies qui illustrent cet article



Le Roland 2 est une  évolution du Roland 1  qui doit assurer la défense anti-aérienne d'unités, de points ou de zones sensibles. C’est un système d'arme tout temps contrairement au Roland 1
Trois modes de fonctionnement sont disponibles en version Roland 2  Mode Optique Mode radar et mode optique recopie-radar ou radar-recopie-optique
Quel que soit le mode de fonctionnement choisi, la cible est détectée par le radar de veille, la recherche en site et la poursuite de la cible après acquisition sont Effectuées manuellement en mode radar. Dans le troisième mode, l'un des moyens de poursuite est asservi à l'autre, ce qui facilite leur communication .Après la mise à feu, la lunette ou le radar restant pointé sur la cible, le calculateur élabore les ordres de guidage en utilisant deux groupes de mesures différents à partir de la la mesure des vitesses angulaires de pointage et des valeurs programmées de la distance , l’alignement précis est obtenu en ajoutant au résultat précédant les ordres nécessaires à la correction des écarts réels du missile par rapport à l'axe de visée mesurée par le goniomètre infrarouge (mode optique), ou par rapport à la direction de la cible. Les ordres sont transmis au missile par l'émetteur de télécommande
Ce missile permet de défendre une zone de 100km² face à une menace constituée par une patrouille de 4 avions ou par 2 patrouilles agissant à plus de 20 secondes d'intervalle. Les 4 pièces de la batterie sont déployées dans un quadrilataire de 2 à 4 km ,
Il est apte à procurer une ombrelle anti aérienne aux unités de mêlée  ( unités blindées et mécanisées) contre des avions volant jusqu'à Mach 1,5 et des hélicoptères en vol stationnaire avec l'
AMX 30 Roland .Il est généralement employé  soit en complément du HAWK (http://www.maquetland.com) en défendant des  zones non convertes  par le HAWK ou  en prolongement du HAWK en suivant la force blindée vers l'avant
Ses missiles d'une portée de 6 km, peuvent intercepter tout objectif évoluant à basse et très basse altitudes, à des vitesses subsoniques ou supersoniques.

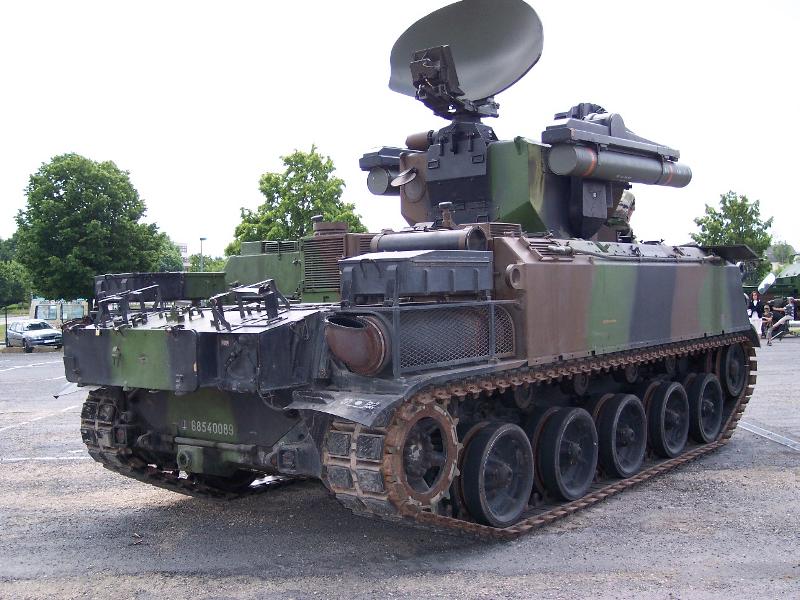

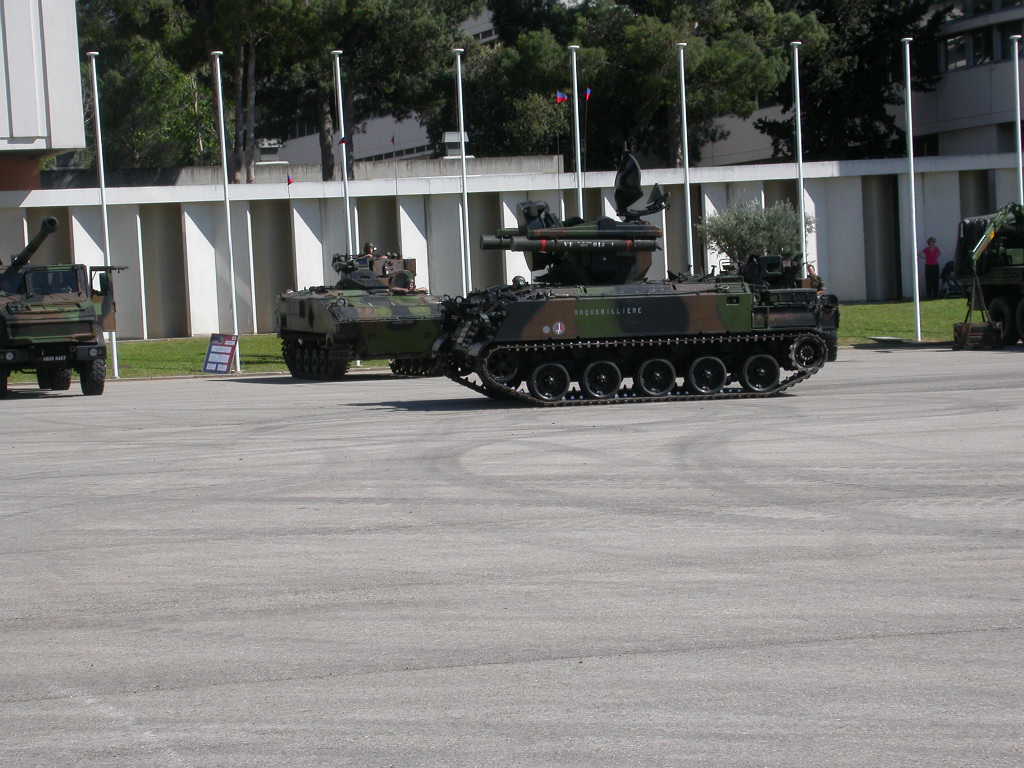

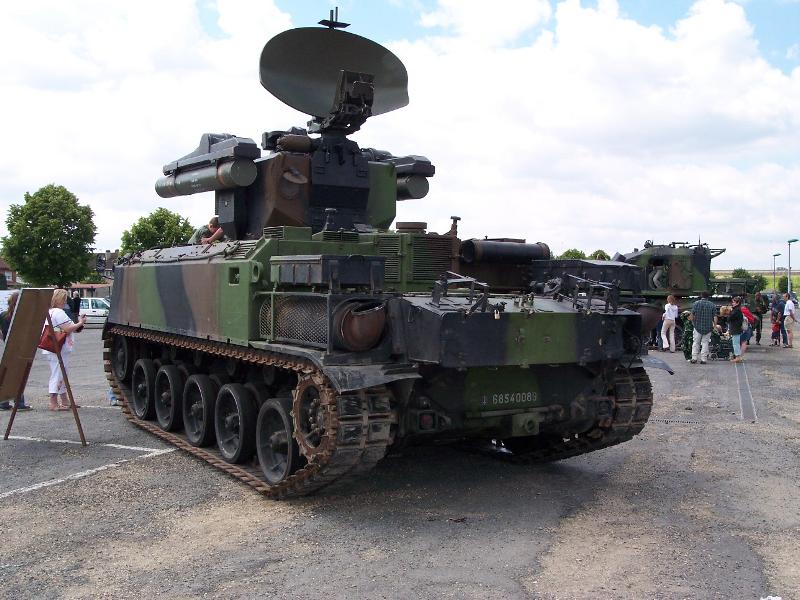

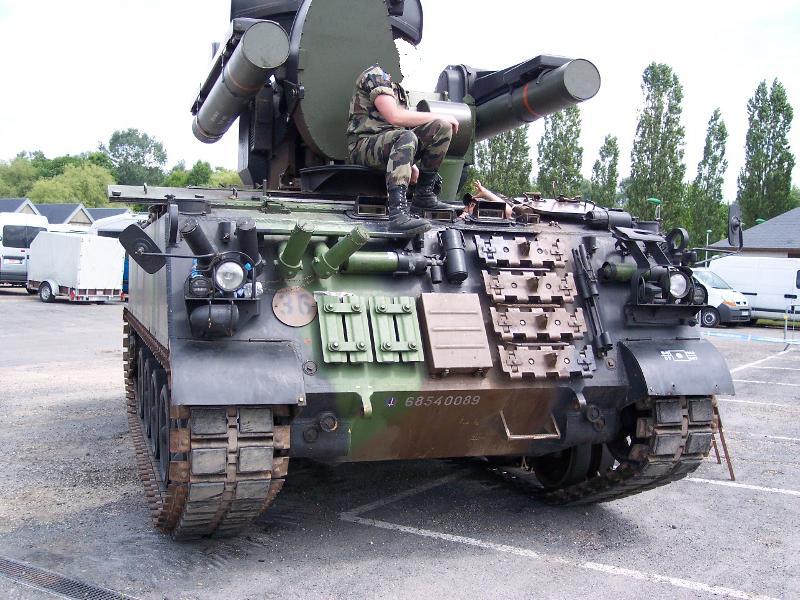

AMX 30 Roland I (Internet) Oberhaufen AMX 30 Roland 2  Draguignan

le système d’arme
Il est comme le Roland 1 monté sur un châssis de char AMX 30 mais c’est la tourelle qui diffère par rapport au Roland 1.. Cette tourelle possède un radar de surveillance pour la détection et l'analyse de la menace, un IFF SIF et IV, une voie optique pour l'acquisition et la poursuite manuelle des cibles (mode temps clair), un radar de tir pour l'acquisition et la poursuite automatique des cibles (mode tout temps) ce que n’avait pas la version 1, des équipements de lancement et de guidage.
Le châssis  du char comprend les postes des équipages, le groupe auxiliaire de puissance, des soutes à munitions, des équipements de servitude (NBC, climatisation).
L'équipage du véhicule est de trois hommes
Missiles
2 missiles prêts au tir placés sur 2 bras-poutres du véhicule de tir Il est à l'intérieur d’un container (emballage tactique) . plus 8 missiles en réserve dans le châssis. Ils ont 80 % de  probabilité de succés  dès le 1° tir
Mode de tir
Optique et système radar avec possibilité de passer en mode radar dans le courant du tir
Capacités
Portée du radar de veille : 16km, plafond de 3000 m.
Portée maximale : 6000 m.
Temps de réaction : 8 à 10 secondes (1° tir). 2 à 6 secondes (2° tir).
Rechargement : 10 secondes.
Caractéristiques
Constructeur
Euromissile
Calibre 163 mm
Poids 67 kgs
Longueur 2.41m
Envergure 0.50 m
Motorisation Dual-thrust solid-fueled rocket:  Booster: "Roubaix" rocket, 15.3 kN for 1.7 s Sustainer: "Lampyre" rocket, 1.96 kN for 13.2 s
Vitesse 1.6 mach
Plafond 5000 m
Portée 6.5 kms
Tête de Guerre  6.5 kgs d’explosif
Guidage Radar + Visuel
Le Roland  3 et M3S
le Roland M3S  est mis  en œuvre par un radar de surveillance 3 D avec des senserus infra rouge. Le système de recherche de la cible utilise le radar, les sytèmes infra rouge et  CCTV . tous ces systèmes permettent un suivi optimum de la cible sur  une distance de 25km et à une altitude maximum de 9km. Le radar de poursuite lui a une portée de  20km.
Le système développé par  Safran  le  Glaive intègre toutes ces données et innovation il a été retenu pour moderniser les Roland 3  des armées allemandes et françaises . Il inclus une camera thermique IRCCD (infrared charge couple device)  des cameras CCD TV camera;  des illuminateurs lasers. Il peut  localiser un avion à 20km et un hélicoptère à10km
Poste de commandement et de contrôle
Le nouveau système est géré par un Poste de Commande et de controle BBKS à3 fonctions  Ordinateur de suivie , ordinateur de coordination et une autoroute de données MIL-Bus .Bien sur ce système est compatible avec le réseau C3I (command, control, computer/intelligence) et il est commun avec les systèmes Patriot, Hawk et AWACS


Voir Aussi Autres Photoscopes See Also Others Walk Around
France Allemagne Roland-Chassis Marder
France Allemagne Roland-Chassis Marder
France Allemagne Roland LVB MAN LKW 7 T
France Allemagne Roland LVB MAN KW 7Tt Berlin
France Allemagne Roland LVB MAN KW 7 t Berlin
France Allemagne Roland I Chassis AMX 30 Saumur
France Allemagne Roland I Chassis AMX 30 Saumur
France Allemagne Roland Carol
France Allemagne Roland AMX 13 Saumur
France Allemagne Roland 2 Chassis AMX 30
France Allemagne Roland 2 Chassis AMX 30
MAN LKW 10 t 8X8 Roland

AMX 30Roland 2












Roland 2 is an evolution of Roland 1 that should ensure air defence units, sensitive points or areas. It is a weapon all-wheather system unlike Roland 1
Three modes of operation are available in Mode 2 Roland

Optics
Optical radar-optical-recopy
Whatever the mode of operation selected, the target is detected by the radar, the search site and the pursuit of the target after acquisition Aftert the operations are or manually or in radar mode .
In the third mode, and one way of prosecution is enslaved to another, thus facilitating their communication. After firing, the radar remaining pointed at the target, the calculator is preparing orders guidance  Using two groups of different measures
1st Measurement of angular velocity pointing
2nd  values of the scheduled distance.
The precise alignment is obtained by adding this. Orders are transmitted to the missile by remote control transmitter
The missile can defend an area of 100km ² face of a threat posed by a patrol of 4 or 2 planes patrolling serving more than 20 seconds apart. The 4 systems of the battery are deployed in a quadrilateral of 2 to 4 km,
It is able to provide an anti aerial umbrella at the armored and mechanized units against aircraft flying up to Mach 1.5 and helicopters hovering with AMX 30 Roland  It is usually used either as a supplement to the HAWK (withdrawal 2009) defending uncover areas by the HAWK or extension of HAWK following the armored force forwards
Its missiles with a range of 6 km, can intercept any target operating at low or very low altitudes at subsonic and supersonic speeds.

AMX 30 Roland I (Internet)  Oberhaufen AMX 30 Roland 2 Draguignan


The weapon system
It is like the Roland 1 mounted on a tank chassis AMX30 but the turret which is different compared to the Roland 1 .. This turret has a surveillance radar for the detection and analysis of the threat, an IFF SIF and IV, an optical means for the acquisition and the pursuit of targets manual (mode clear weather), a fire control radar for the acquisition and automatic targets (mode all times) that was not the version 1, launching equipment and guidance.
The chassis includes posts tank crews, the auxiliary power unit, ammunition, equipment servitude (NRBC, air conditioning).
The crew of the vehicle is three men
Missiles
2 firing missiles loans placed on 2-arm beams shooting of the vehicle is within a container (tactic packaging). 8 more missiles in reserve in the chassis. They have 80% probability of success from the 1 ° shooting
 Fire Mode
Optics and radar system with the possibility to change the mode radar during the shooting
Technical Data

Scope of surveillance radar: 16km, ceiling 3000 m.
Maximum range: 6000 m.
Response time: 8 to 10 seconds (1 ° shooting). 2 to 6 seconds (2 ° shooting).
Reloading: 10 seconds.
Characteristics
Manufacturer
Euromissile
Caliber 163 mm
Weight 67 kgs
Length 2.41m
Wingspan 0.50 m
Power Dual-thrust solid-fueled rocket: Booster: "Roubaix" rocket, 15.3 kN for 1.7 s Sustainer "Lampyre" rocket, 1.96 for 13.2 kN s
Speed Mach 1.6
Ceiling 5000 m
Scope 6.5 kms
Tête de Guerre 6.5 kgs of explosives
Visual Guidance Radar +
The Roland 3 and M3S
Roland is the M3S implemented by a surveillance radar 3 D with infra red sensors. The search of the target using radar, infra-red systems and CCTV. All these systems provide optimum  monitoring of the target over a distance of 25km and a maximum altitude of 9km. The prosecution him radar has a range of 20km.
The system developed by the Safran le Galve integrates all this data and innovation it has been selected to modernize the Roland 3 of the German and French armies. It included a camera IRCCD thermal (infrared charge couple device) cameras CCD TV camera, and laser illuminators.
It can locate an aircraft at 20km and a helicopter à10km
Post Command and Control
The new system is managed by a Post Command and control functions BBKS à3 Computer followed, computer coordination and a data MIL-Bus. Course this system is compatible with the network C3I (command, control, computer / intelligence ) and it is common with the systems Patriot, Hawk and AWACS
