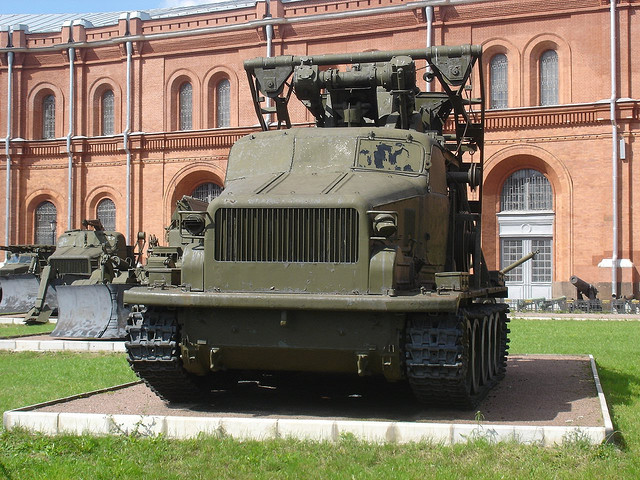

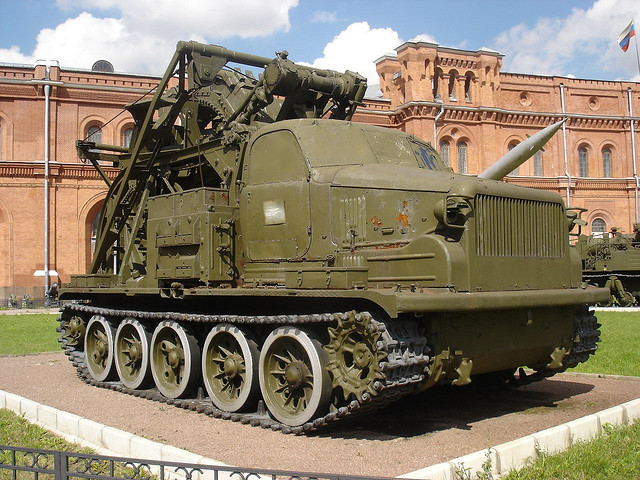

BTM 3 St Petersbourg









BTM-3 Véhicule pour creuser tranchée
English Translation


Véhicule servant à creuser rapidement des tranchées et des fossés tant dans des sols meubles que gelés
Il fut construit dans les années 70 pour l’Armée mais il est aussi utilisé dans le civil( canaux irrigation et valorisation des terrains.

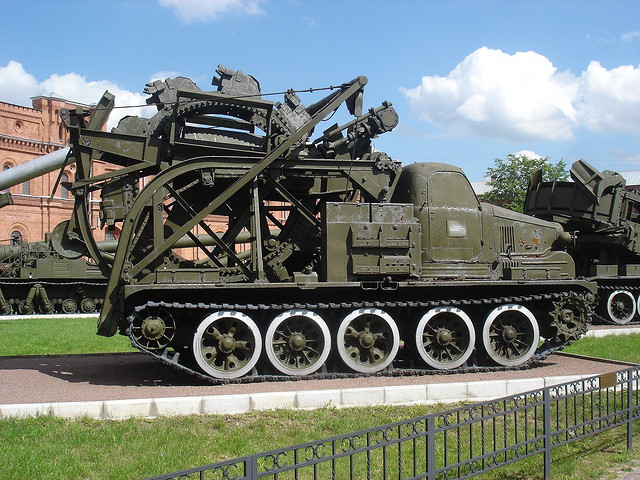

L’appareillage est montée sur le châssis du tracteur d'artillerie lourde AT-T Il se composé d’une roue acier avec des godets qui en tournant creuse le fossé. La terre est rejetée de chaque côté .
La vitesse de travail du BTM-3 varie en fonction de la profondeur spécifiée de la tranchée et la résistance du sol Elle se situe entre 270 à 810 mètres/heure.
par la suite une nouvelle machine fut construite le sBTM-4M qui est plus puissante . Elle peut creuser dans les sols ordinaires 1000 m/h, et dans le sol gelé 250 m / h.
Caractéristiques
Poids 27.5tonnes
Longueur 7m
Largeur 3.1 m
Hauteur 4.32m
Equipage 2
Puissance du moteur (A-401G), 415 CV
Vitesse 36 km / hr
Tranchée de 1,1 m 800 m / h
Tranchée de 1,5 m 560 m/ h
Largeur entre 0.5m et 1.1 m



BTM-3  la trancheuse

  • Creuse des tranchées et fossés continus, en ligne, en sol meuble ou gelé.
  • Organe de travail : une roue à godets en acier qui tourne et rejette la terre de chaque côté.
  • Chiffres donnés sur la page : poids 27,5 t, longueur 7 m, largeur 3,1 m, hauteur 4,32 m, équipage 2, moteur A-401G (415 ch), vitesse 36 km/h. Vitesse de creusement variable selon le sol : entre 270 et 810 m/h (jusqu'à 800 m/h pour une tranchée de 1,1 m, 560 m/h pour 1,5 m). Largeur de tranchée : 0,5 à 1,1 m.
  • Construite dans les années 1970, utilisée aussi bien par l'armée que dans le civil (canaux d'irrigation, aménagement de terrains).
  • Une version plus puissante, la BTM-4M, lui a succédé.

BTM MDK-2M  l'excavatrice

  • Creuse des fosses larges et profondes (positions de véhicules blindés, abris), pas des tranchées linéaires.
  • Organe de travail : une fraise/godet arrière relevée hydrauliquement, pas une roue à godets latérale.
  • Chiffres : masse ≈ 40 t, longueur 7,043 m, largeur 3,17 m, hauteur 3 m, équipage 3, moteur diesel 415 ch, autonomie ≈ 1 100 km, vitesse 35 km/h. Profondeur de fouille jusqu'à 4,7 m, largeur 3,5 à 4 m.

En résumé : les deux engins partagent le même châssis AT-T et une puissance moteur similaire (415 ch), mais la BTM-3 fait de longues tranchées étroites et peu profondes rapidement, alors que la MDK-2M creuse des trous plus larges et beaucoup plus profonds, avec un équipage plus nombreux (3 contre 2).








Internet Internet Internet



Autre Photoscope (Other Walk Around )    1


Voir Aussi Autres Photoscopes See Also Others Walk Around

PZM 2 St Petersbourg
TMK 2 Lesany

BTM MDK 2M Kaboul
BTM MDK 2M Hongrie

BTM MDK 2M St Petersbourg
BTM 3 St Petersbourg
BTM 3 Slovénie




BMT 3 High Speed Ditching Machine -


Vehicle used to dig trenches quickly and ditches in both soft ground as frozen
It was built in on the 70’s for the Army but it is also used in civilian (irrigation channels and development of land.
The apparatus is mounted on the chassis of the AT-T heavy artillery tractor It consists of a steel wheel with buckets that turn widens the gap. The land is discharged from each side.
The working speed of the BTM-3 varies according to the specified depth of the trench and soil resistance it is between 270 to 810 meters / hour.
Then a new machine was built the BTM-4M and she is more powerful.
She can dig into the soil ordinary 1000 m / h, and the frozen ground 250 m / h.
Technical Data
Weight 27.5tonnes
Length7m
Width 3.1m
Height 4.32m
Crew 2
Engine power (A-401G), 415 HP
Speed 36 km / hr
Trench 1.1 m 800 m / h
Trench 1.5 m 560 m / h
Width between 0.5m and 1.1 m
