TMK 2 Lesany









TMK 2  Lesany
Eglish Translation


Le creusement des tranchées par une machine facilite le travail de l'infanterie
L’URSS a mis au point pour creuser des tranchées une machine la TMK-2 sur un châssis d’un camion le KZKT -538 DK, ainsi Le pacte de Varsovie avait résolu ce problème du creusement des tranchées et des abris
Cette machine pouvait creuser une tranchée de 1300 de long et 1,5 m de profondeur / 1 heure
Description


Le TMK-2 été conçu pour creuser des tranchées même dans des terrains gelés

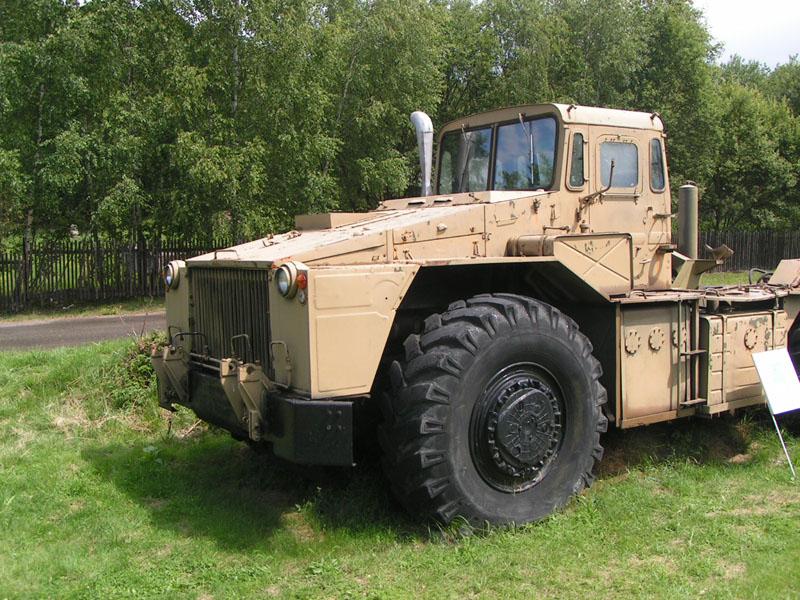

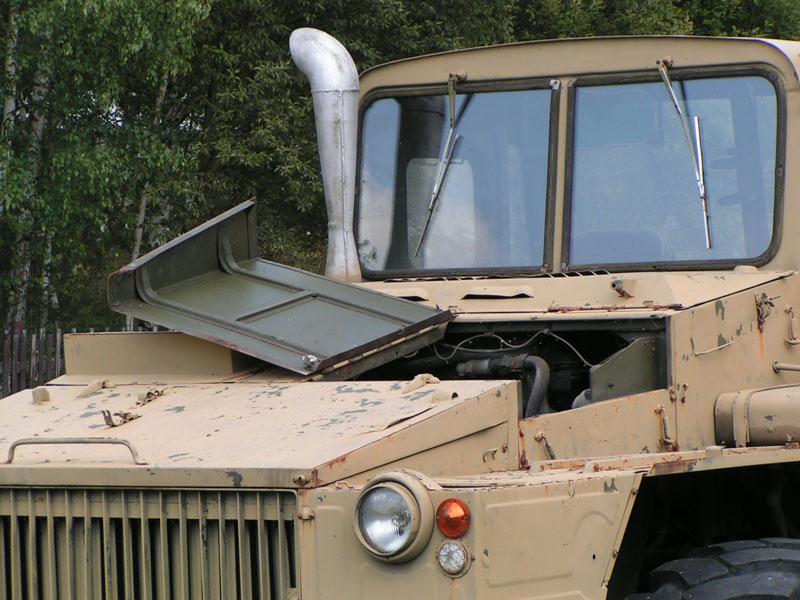

Le TMK-2 est basé sur le châssis du camion le KZKT -538 DK

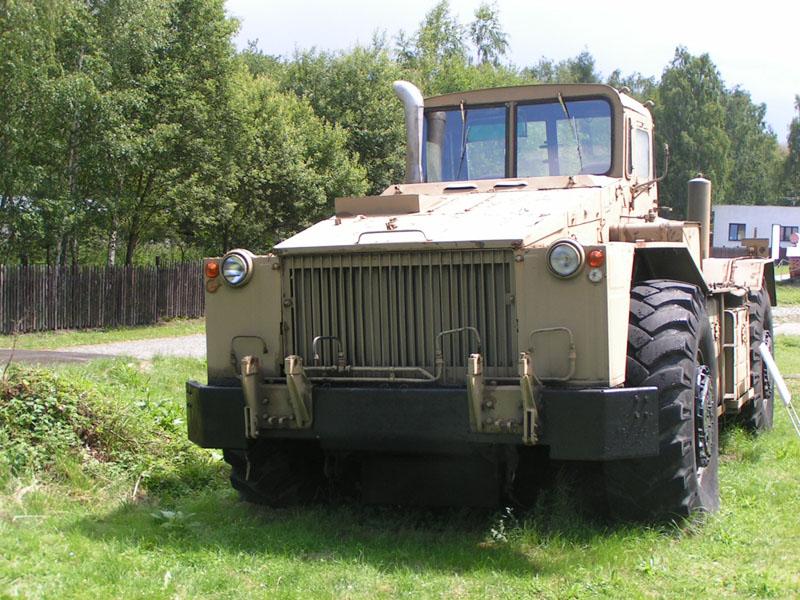

Il reçoit en façade une lame bulldozer et une monte à l'arrière du matériel de tranchées

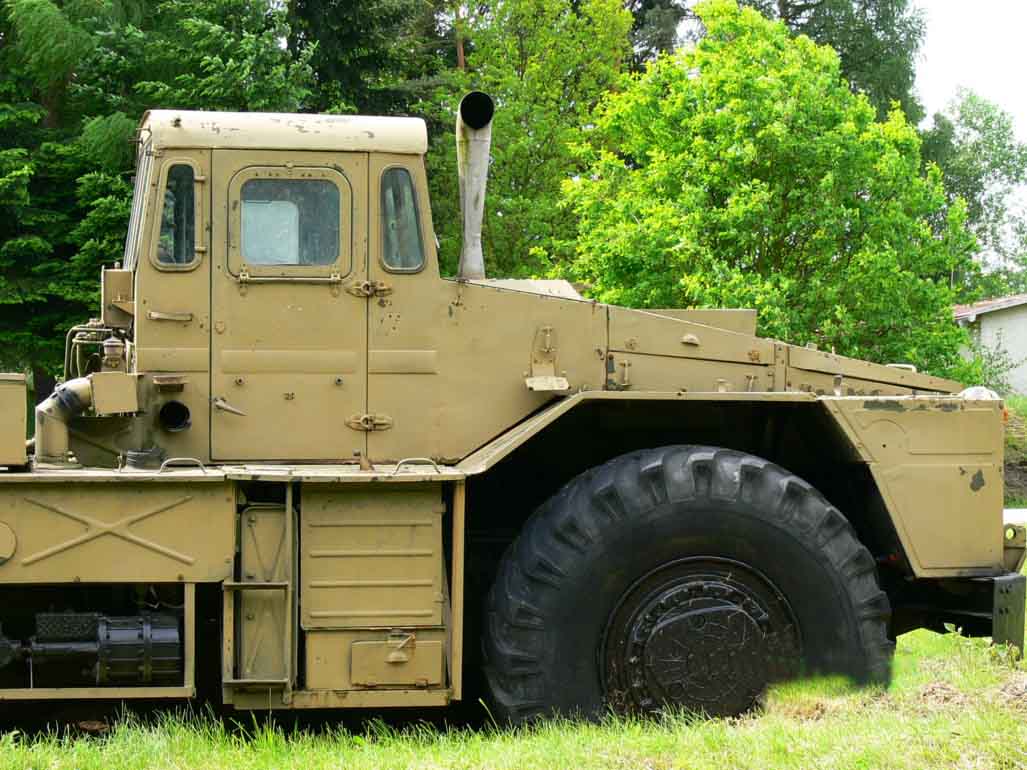

Dans la cabine équipée avec chauffage, NBC 'équipement de navigation et un système de filtration d'air, nous avons un équipage de deux personnes (conducteur et un opérateur pour la fouille)
Ils sont assis, sur des siège l’un face avant, l'autre vers l'arrière.
Sur l extérieur est arrimé du matériel .
En façade la lame niveleuse est utilisée pour niveler buissons et des broussailles, gratter la terre arable provenant de zones contaminées et préparer les approches des zones des franchissement humides

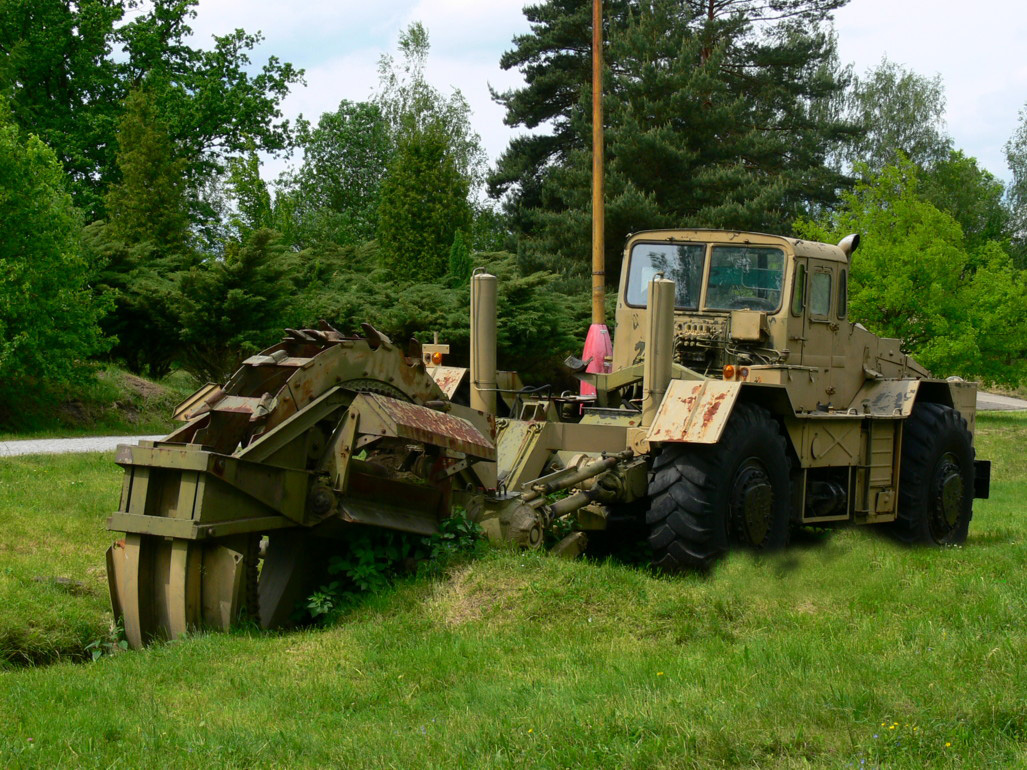

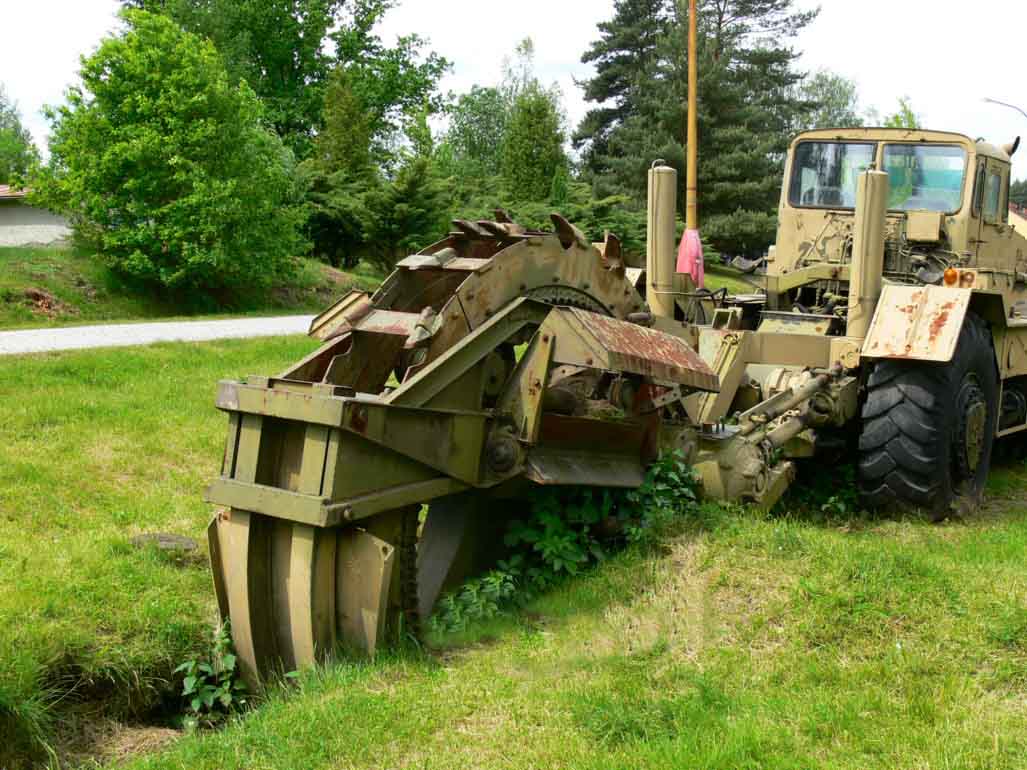

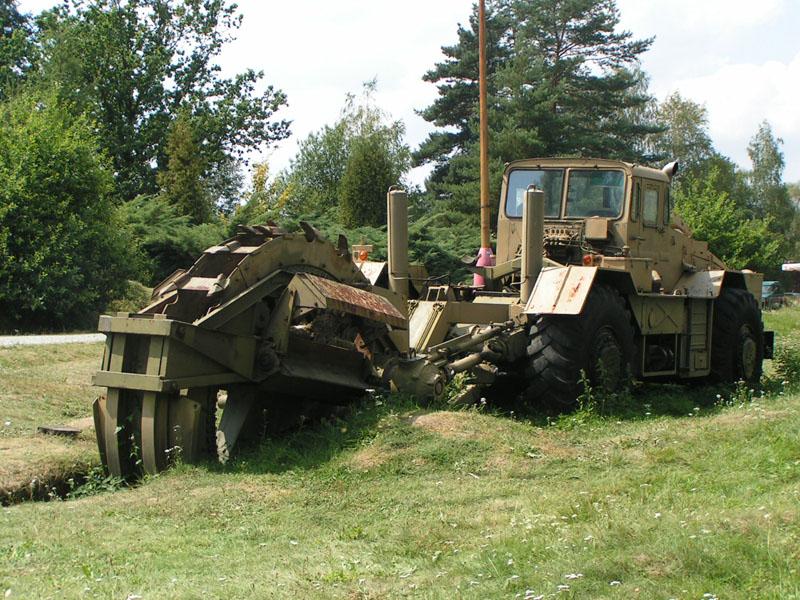

À l'arrière, nous avons une lame qui est soulevée et abaissée hydrauliquement.
Une tranchée dans un sol mou est creusée à une vitesse moyenne de 1,3 km / h, contrôlée manuellement à partir de la cabine. La profondeur maximale est de 1,5 m et la largeur de la tranchée peut varier de 0.9m à 1,1 m.
Description
Le russe TMK-2 basée sur un KZKT-538DK avec un poids de 27,5 tonnes

D 12A - 375A


La puissance du moteur D 12A - 375A est de 276 ch suffisante pour travailler avec la lame à l'avant, La consommation a été de 200l/100km
Le TMK-3, fondé sur un concept analogue de la TMK-2 a été produit par Spetsmash de Saint-Pétersbourg.

TMK-3


Il était propulsé par un moteur de 335 ch diesel, basée sur le châssis d’un engin de TP la K-703MV
CaractéristiquesTMK-2

4x4
construit sur base tracteur KZKT-538 DK
Poids 27,2 T
equipage 2
Longueur 9.75m
Largeur 3.2m
Hauteur 4.2 m
pour comparaison  dimension Tracteur 6720 x 3120 x 3180
Garde au sol  0.48 m
Moteur Type 4-stroke V-twin diesel power, 375 HP
Vitesse Maximum transport 45 km/h
Vitesse travail en version  bulldozer, 3.5km/ h
Vitesse creusement tranchée 1.5km / h
Profondeur tranchée en terrain peu gelé 1,1 m / 1,5
reservoirs, 420 l x2
Gué 1,2 m
Pente, +20°
Devers + 25 °
Traction maximum 16 tonnes



Voir Aussi See Also
PZM 2

Military trench maker TMK 2 Lesany


The trench-digging machine facilitate the work of infantry for digging USSR built a machine the TMK-2 on the wheeled truck chassis KZKT -538 DK, and she resolve for PAWA the problem of the digging trenches and shelters
She could excavate a trench of 1300 long deep to 1.5 m for 1 hour
Description


The TMK-2 trench-digging machine is designed to dig trenches in oils even frozen
The TMK-2 is based on the chassis of prime mover IKT prime mover
He receive in front a dozer blade and rear-mounted trenching equipment
On the cab equipped with heating, heated glass, radiation warning and navigation equipment plus an air filtration system we found the crew of two ( driver and a digger assembly operator)
They are seated ,one seat faces forward, the other rearward.
External equipment stowage space is provided on the cab roof.
In Front the Front Dozer Blade used to clear bushes and scrub, scrape topsoil from contaminated areas and cut approaches and exits for water crossings,

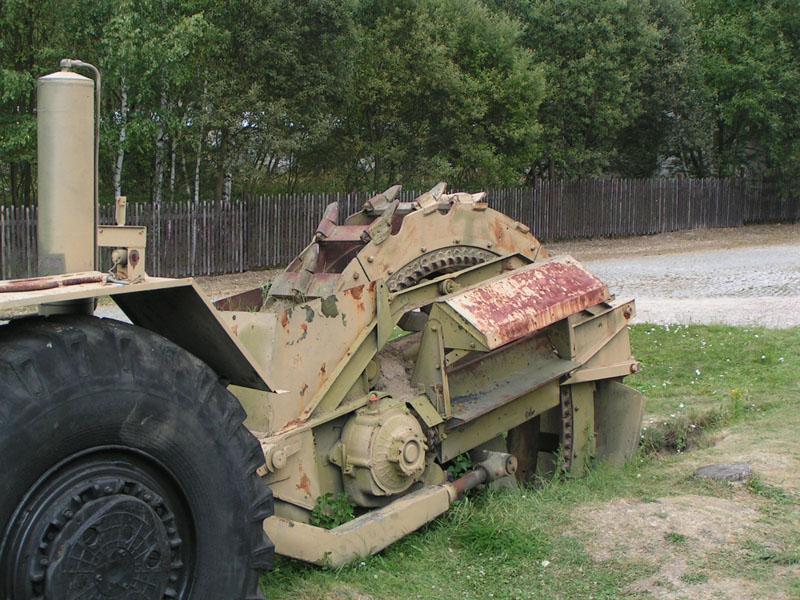

On the rear we found a circular cutter that is raised and lowered hydraulically.
The fastest trench-digging speed possible in soft soil is 1.3 km/h, controlled by a hand wheel in the cab. Maximum digging depth is 1.5 m and the width of the trench can vary from 900 mm to 1.1 m.

D 12A - 375A


The Russian TMK-2 based on a KZKT-538DK undercarriage has a weight of 27.5 tons with an engine power D 12A - 375A of 276 kW is sufficient for working with blade in front,
The consumption was of 200l/100km
The TMK-3 based on a similar concept of the TMK-2 was produced by the Spetsmash JSC of St Petersburg. He was powered by a 250 kW (335 hp) diesel, based on the chassis of the commercial K-703MV wheeled tractor.

TMK-3


Technical Data TMK-2
4x4
Basic machine Tractor KZKT-538 DK
weight 27,2 T
Crew 2
Length 9.75m
Width 3.2m
Height 4.2 m
For comparaison basic tractor dimension 6720 x 3120 x 3180
Wheelbase, 4.2 m
Minimum ground clearance 0.48 m
Engine Type 4-stroke V-twin diesel power, 375 HP
Maximum transport speed, 45 km/h
Working speed when working with a bulldozer, 3.5km/ h
Operational productivity, 1.5km / h
Profile cross-section of the trench in the small frozen soils 1,1 m / 1,5 depth
Fuel tank capacity, 420 l x2
fording depth, 1,2 m
Maximum Climb, +20°
The angles + 25 °
Maximum traction 16 T
