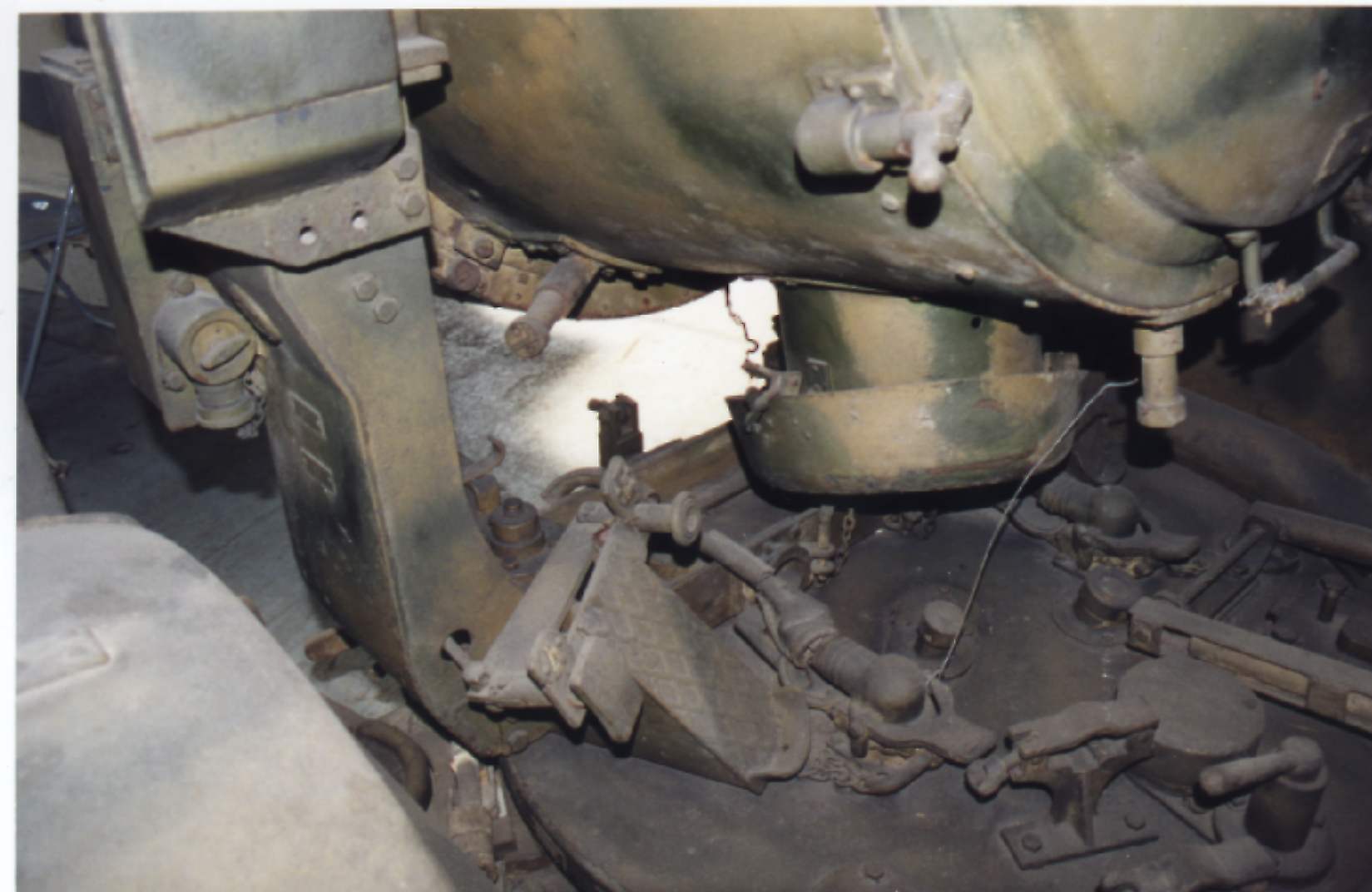

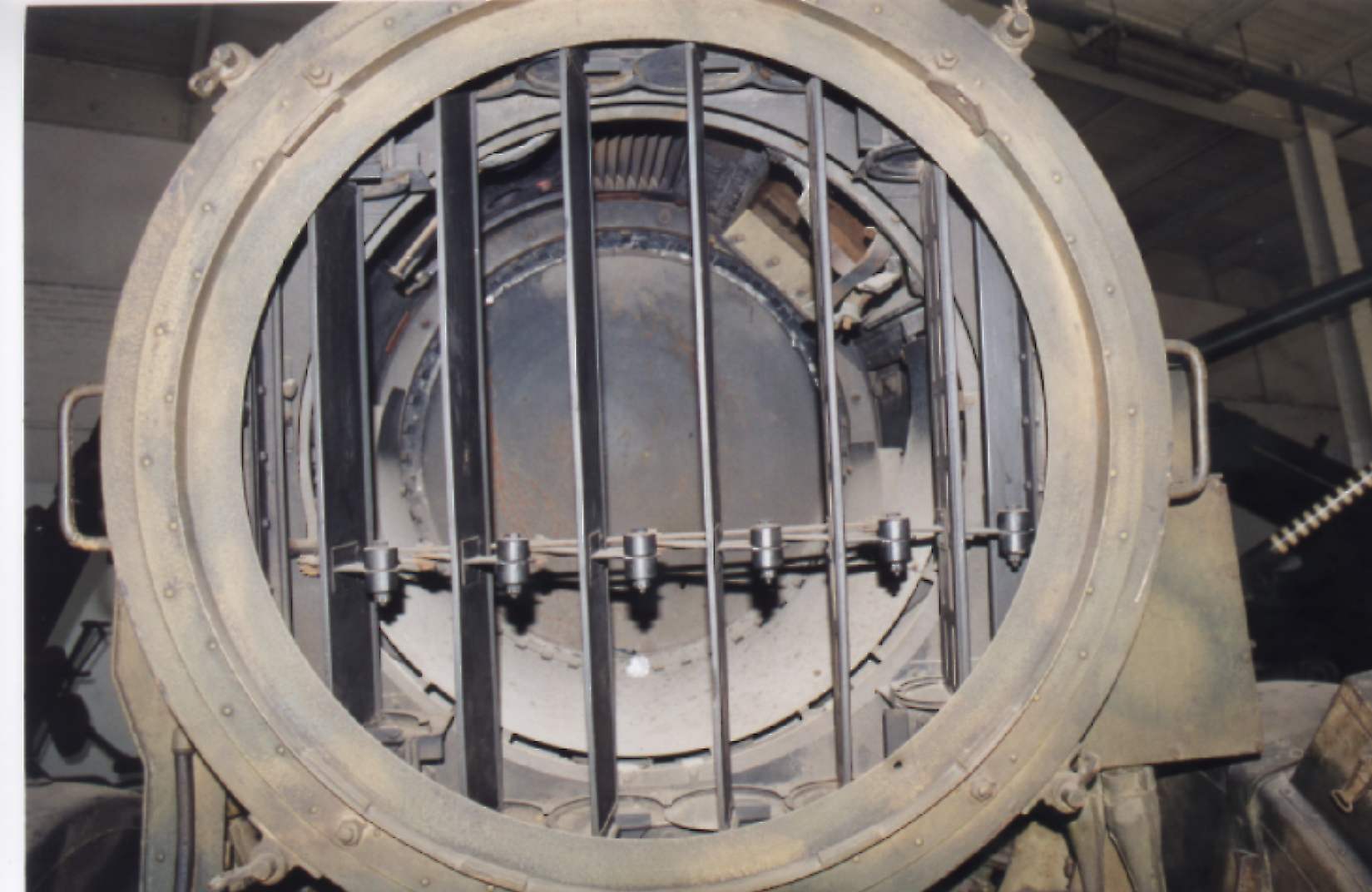

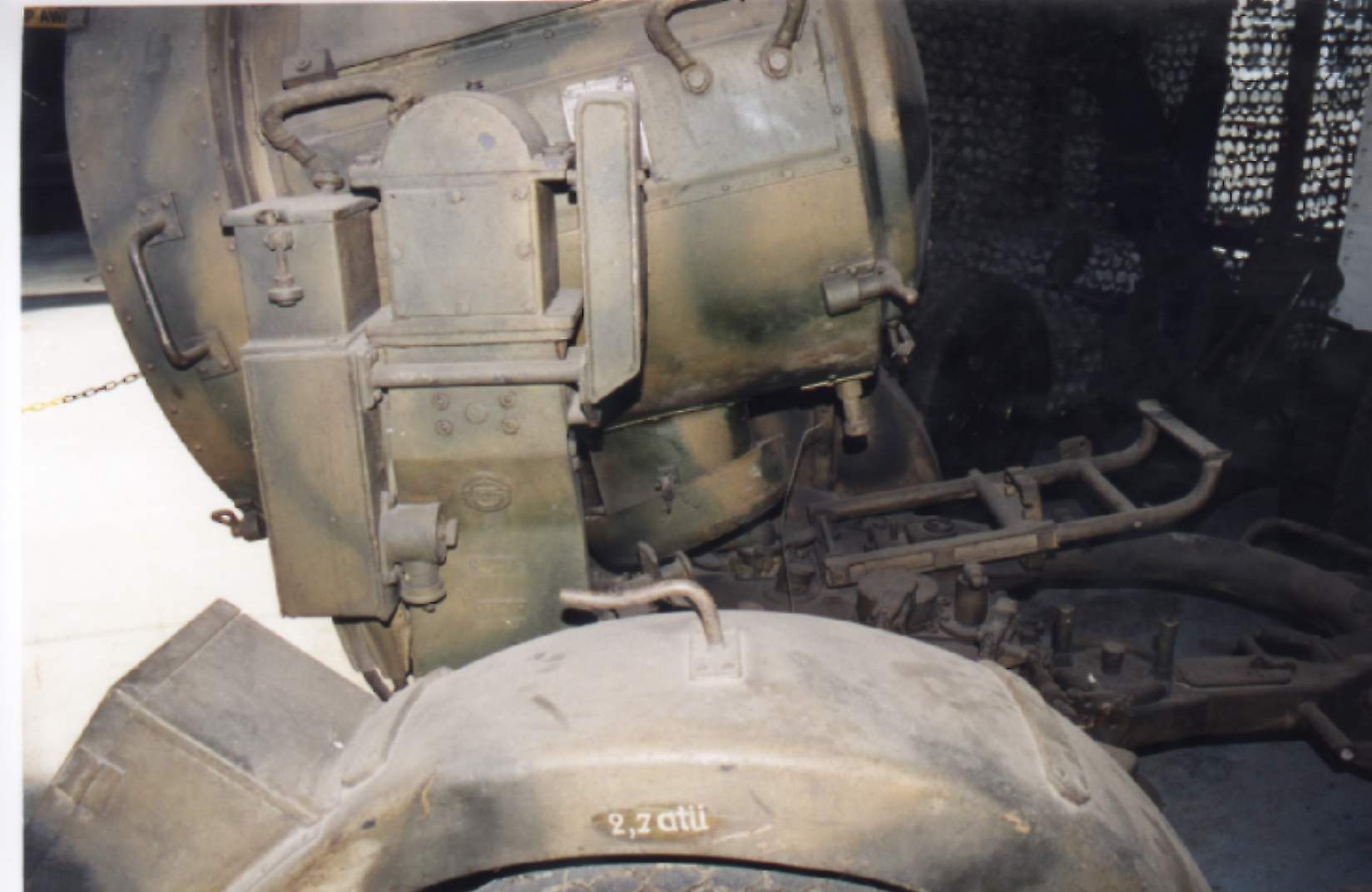

Projecteur 60cm Bruxelles









Projecteur 60cm Flakscheinwerfer Bruxelles
English Translation




Historique Voir ICI
History Click HERE

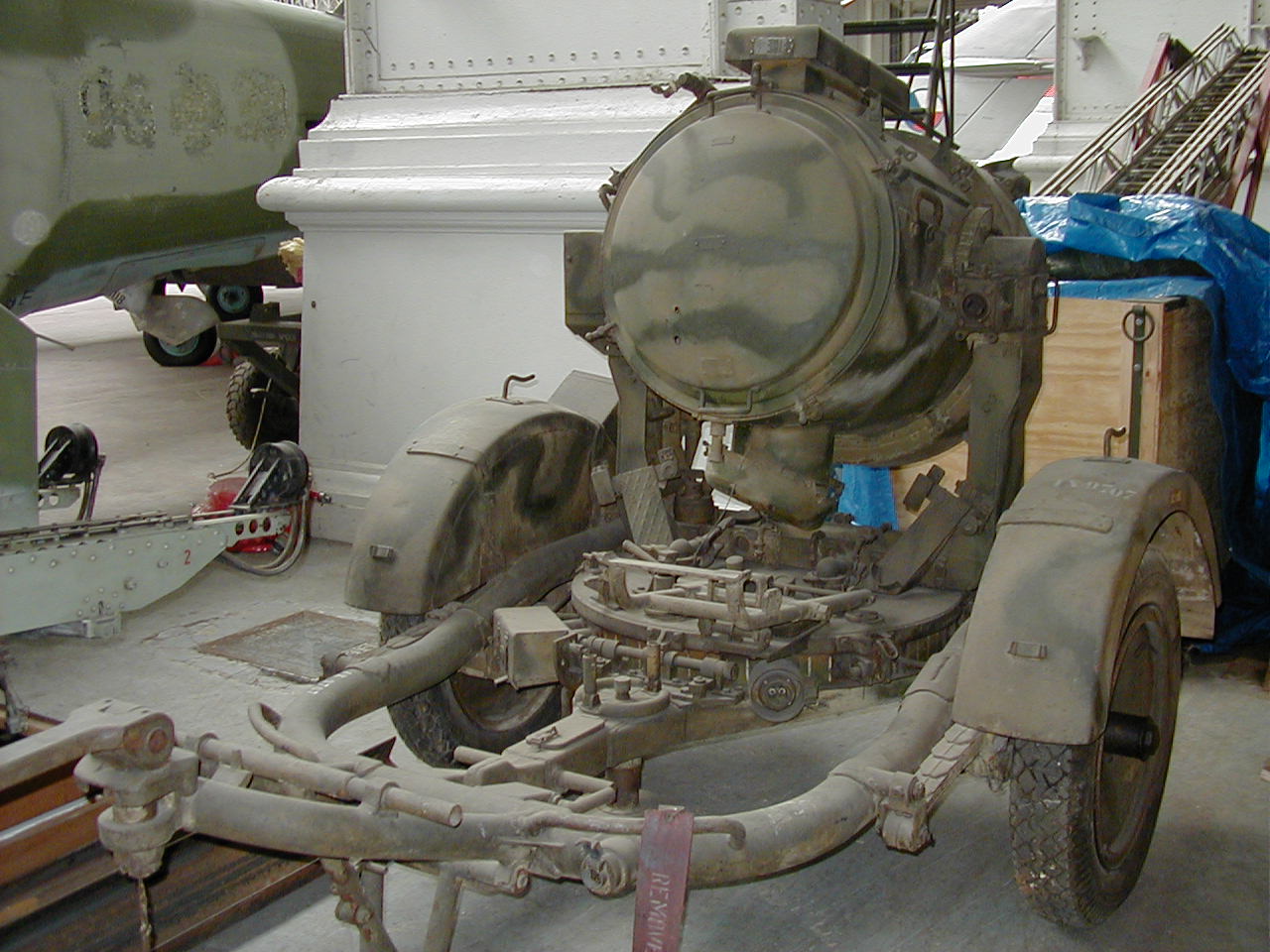

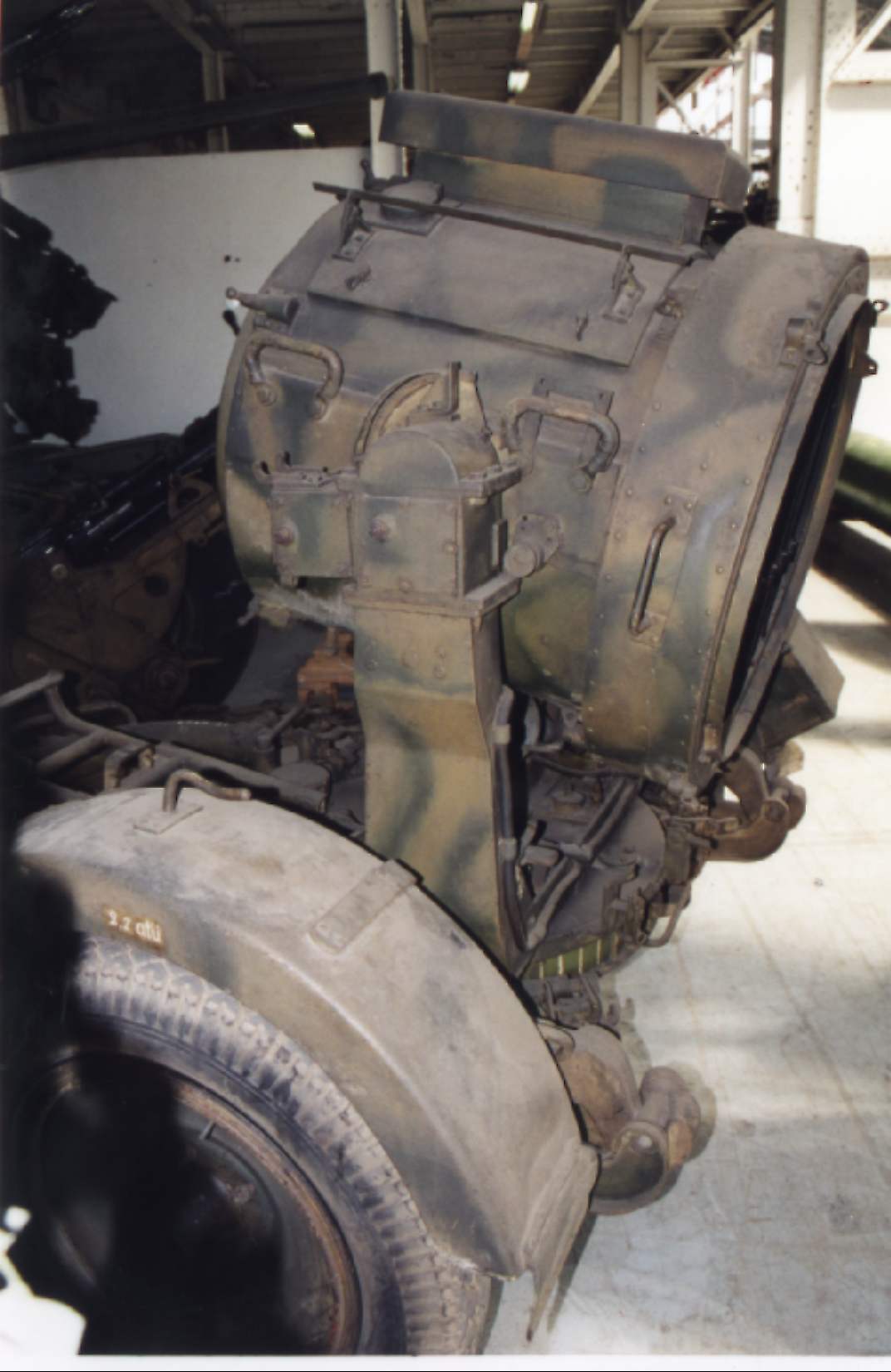

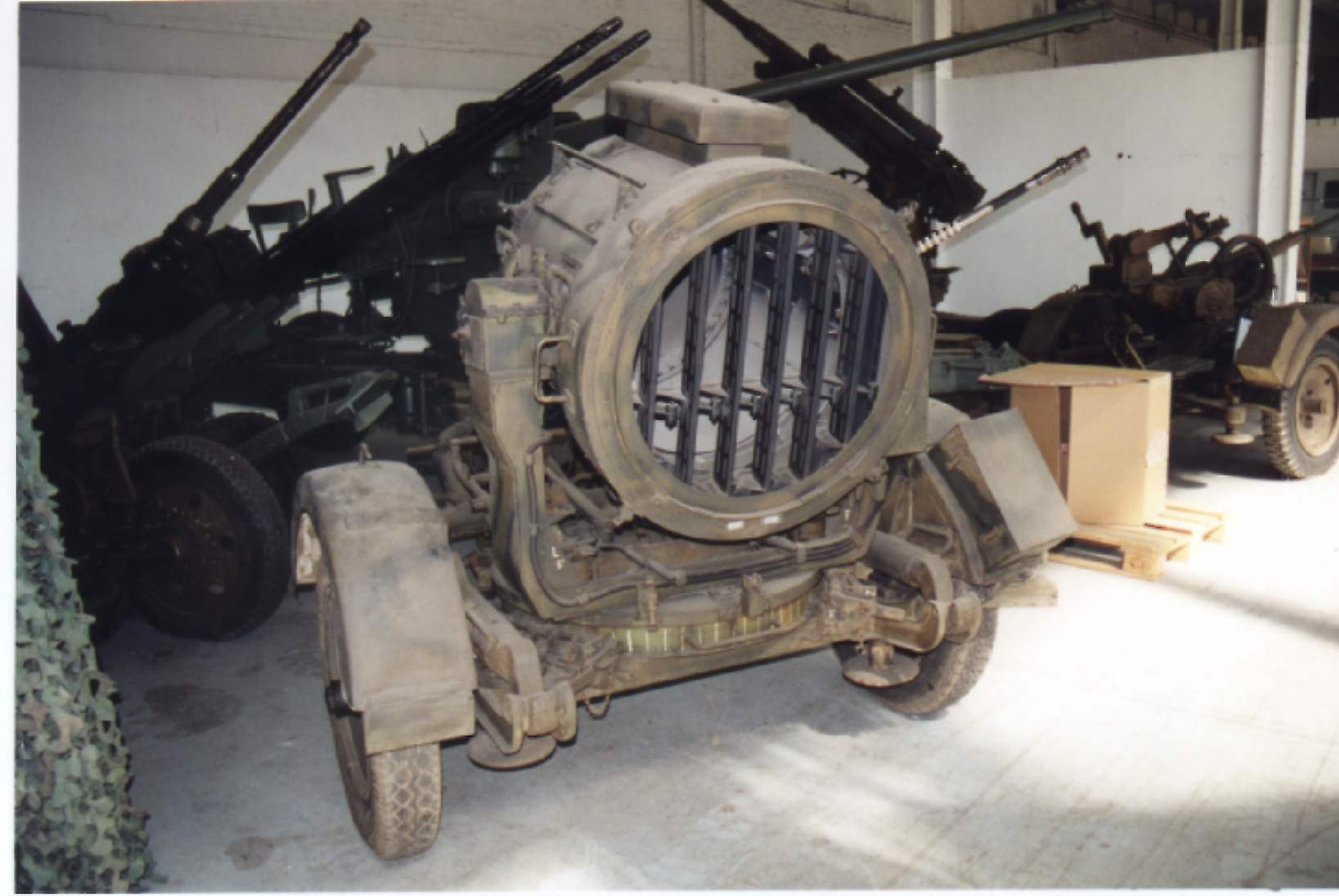

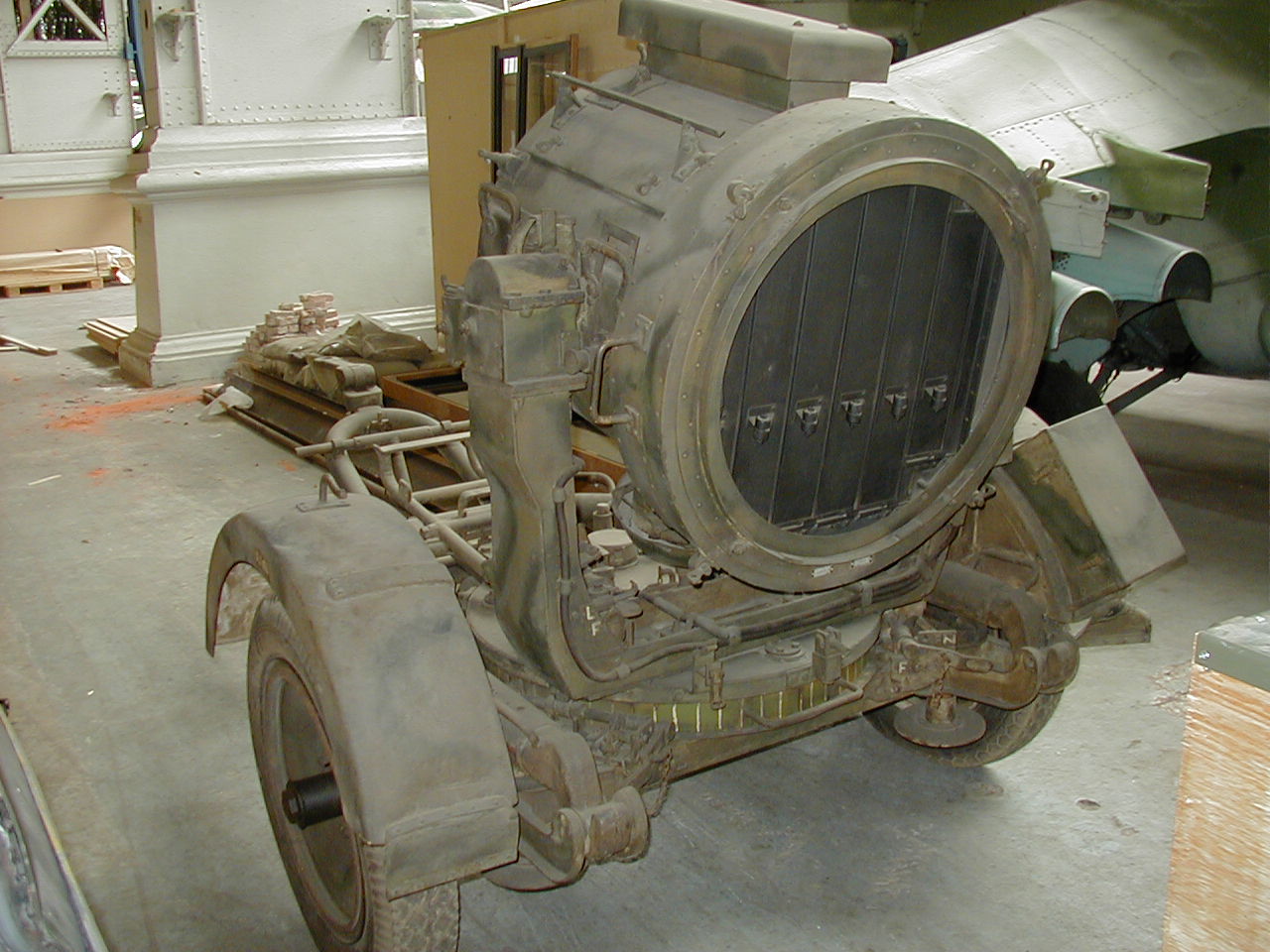

Un  des plus petis Projecteurs Mobile utilisés par les Allemands Posée sur une remorqueà un essieu Sd.Ah.51 le  projcteur de 60 cm et sa generatrice  de  85-volt, 8 kW.  pouvait être tractée par un  Krupp Protze L 2 H 143,  ou des vehicules legér comme les type Sd.Kfz. 83
Caractéristiques
Constructeur: AEG, Bodenbach
Zeiss, Jena
Exemplaires ( 1941 1945 ) 6376

Poids: 643 kg
Longueur: 1880 mm
Largeur 1360 mm
Hauteur: 1560 mm
Courant: 90 amps
Focale 250 mm
Lampe Volt: 60V
Portée - 7000 m

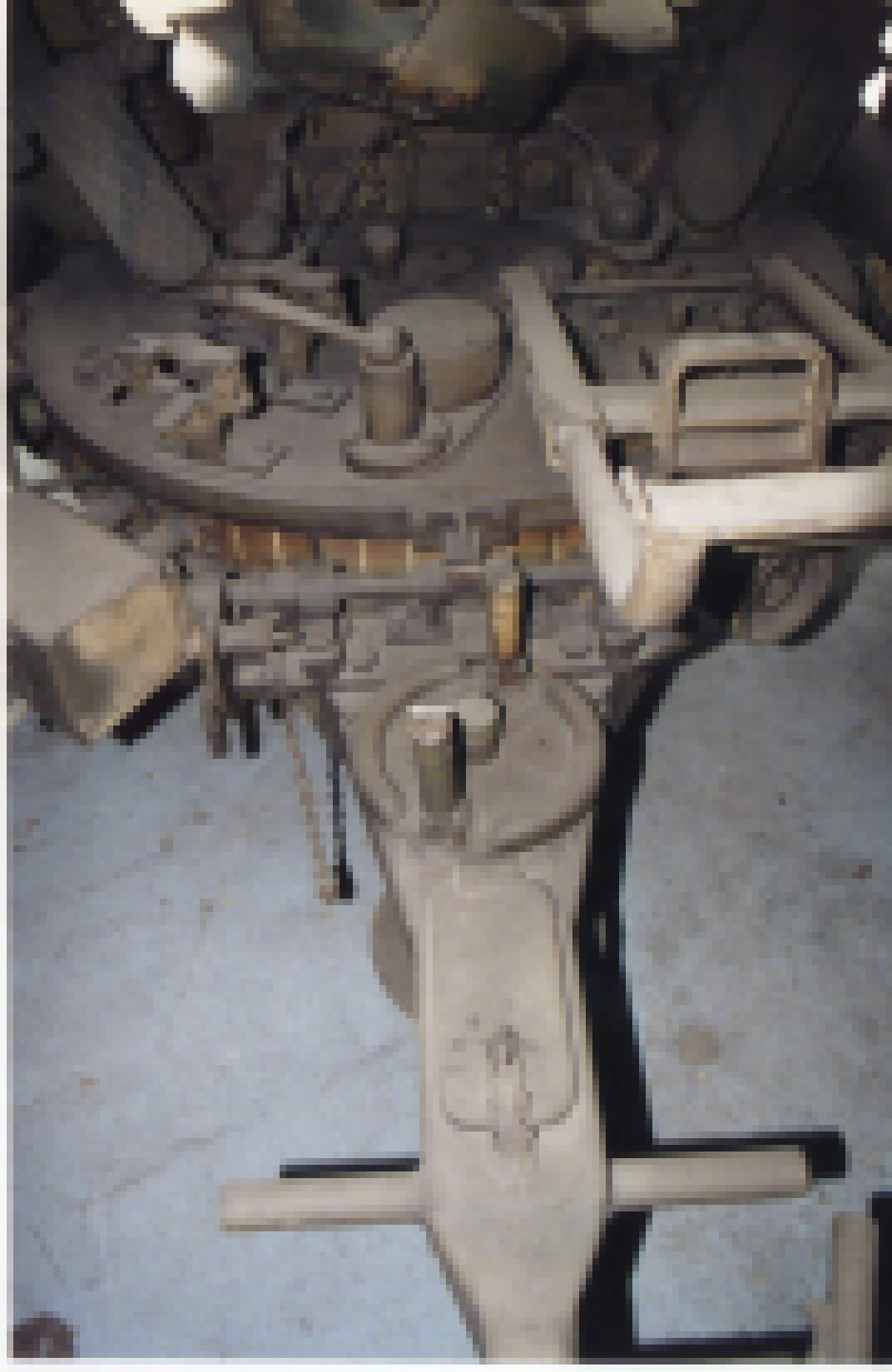

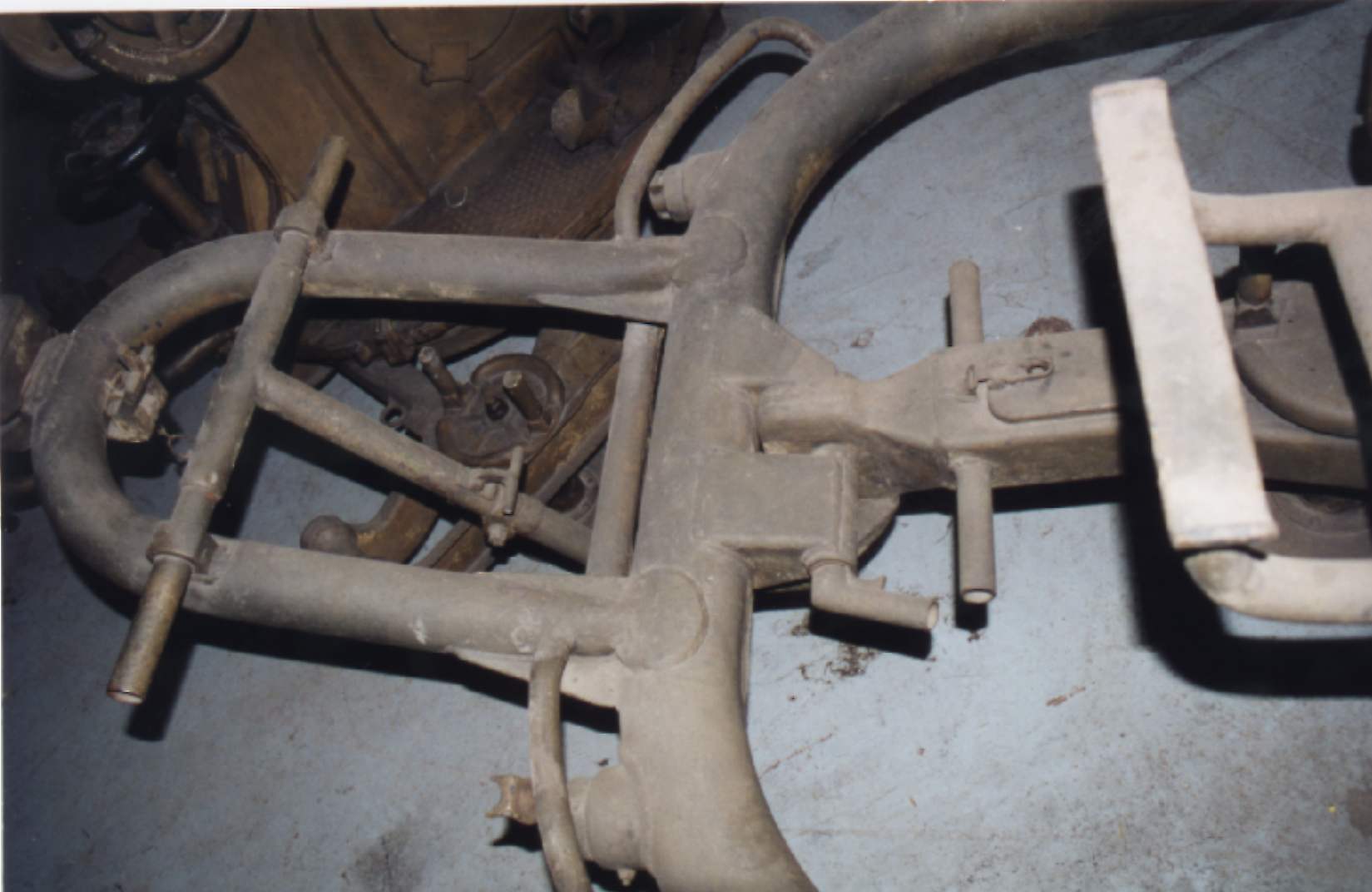

Remorque SdAnh 51


One of the smallest, but also German mobile headlamp was the 60th anti-aircraft unit headlamp This consisted of the uniaxial Sd.Ah.51 special trailer, the 60 cm headlights and the machine sets 85-volt, 8 kW. The car was mainly the Krupp Protze L 2 H 143, exit lights cars (Sd.Kfz. 83).
Technical Data

Manufacturer: AEG, Bodenbach
Zeiss, Jena
Quantity: 6376

Weight: 643 kg
Length: 1880 mm
Width 1360 mm
Height: 1560 mm
Current: 90 amps
Focal Length: 250 mm
Lamp Voltage: 60V
Range: 4000 - 7000 m
Trailer SdAnh 51
