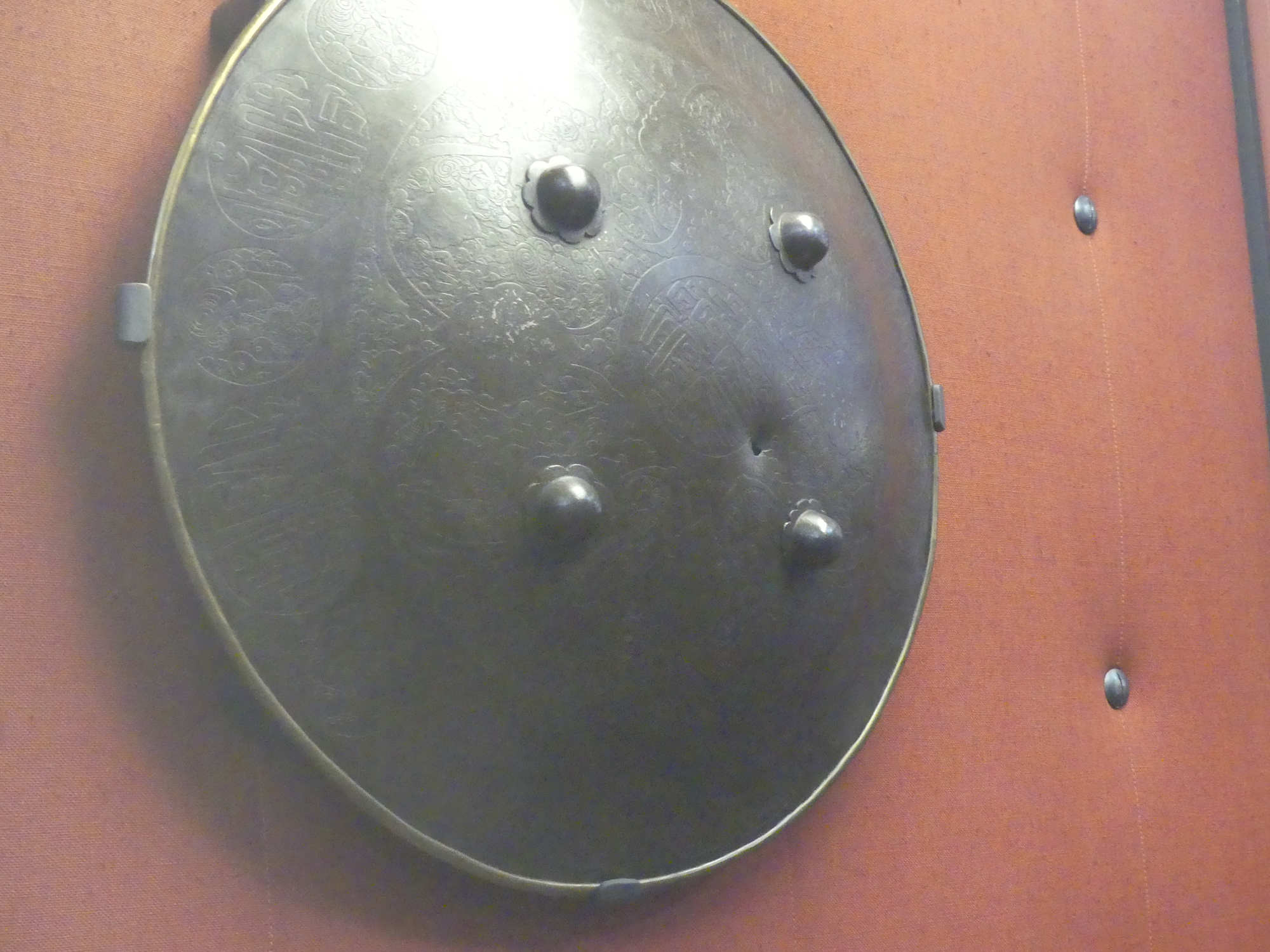

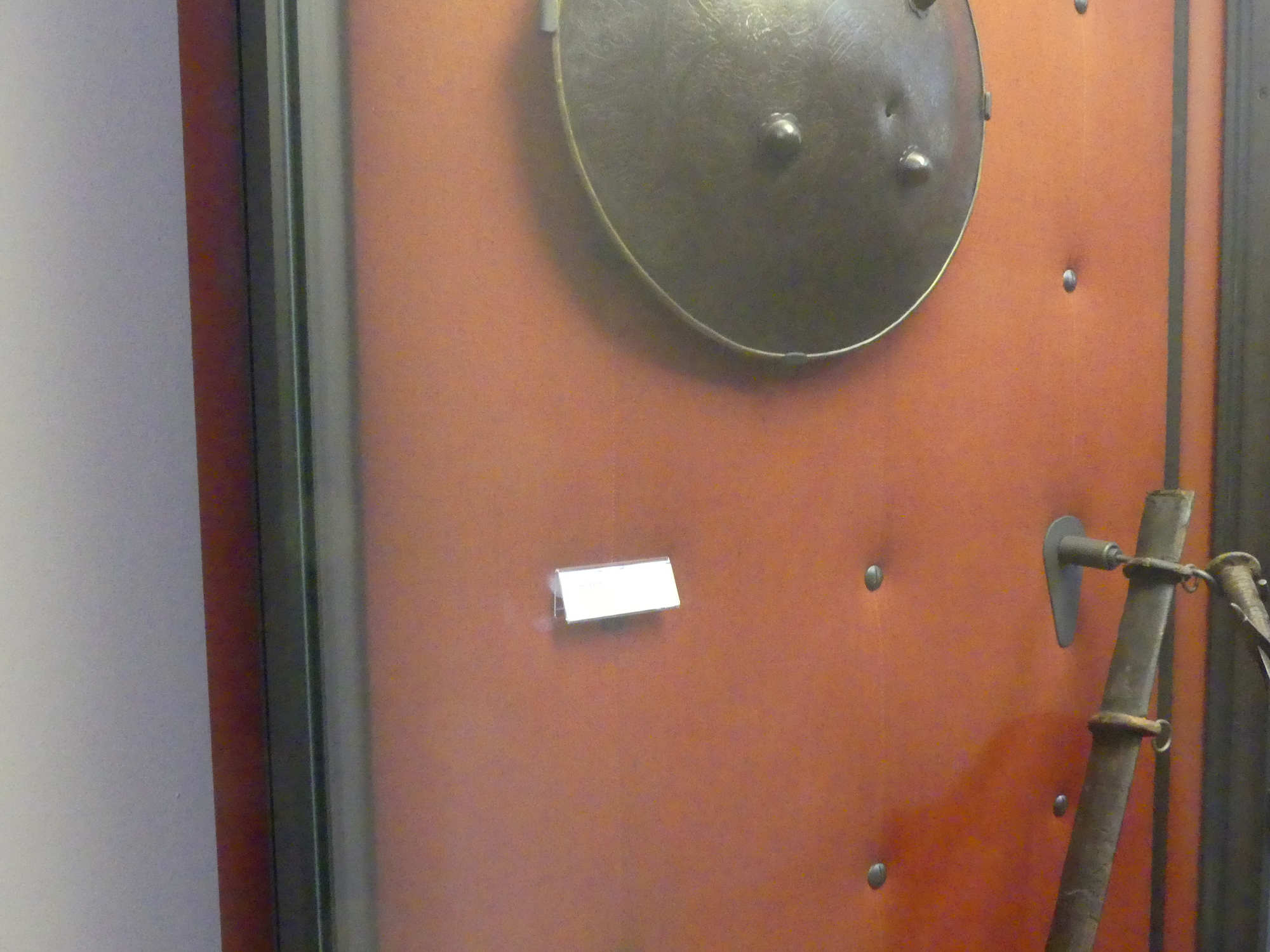

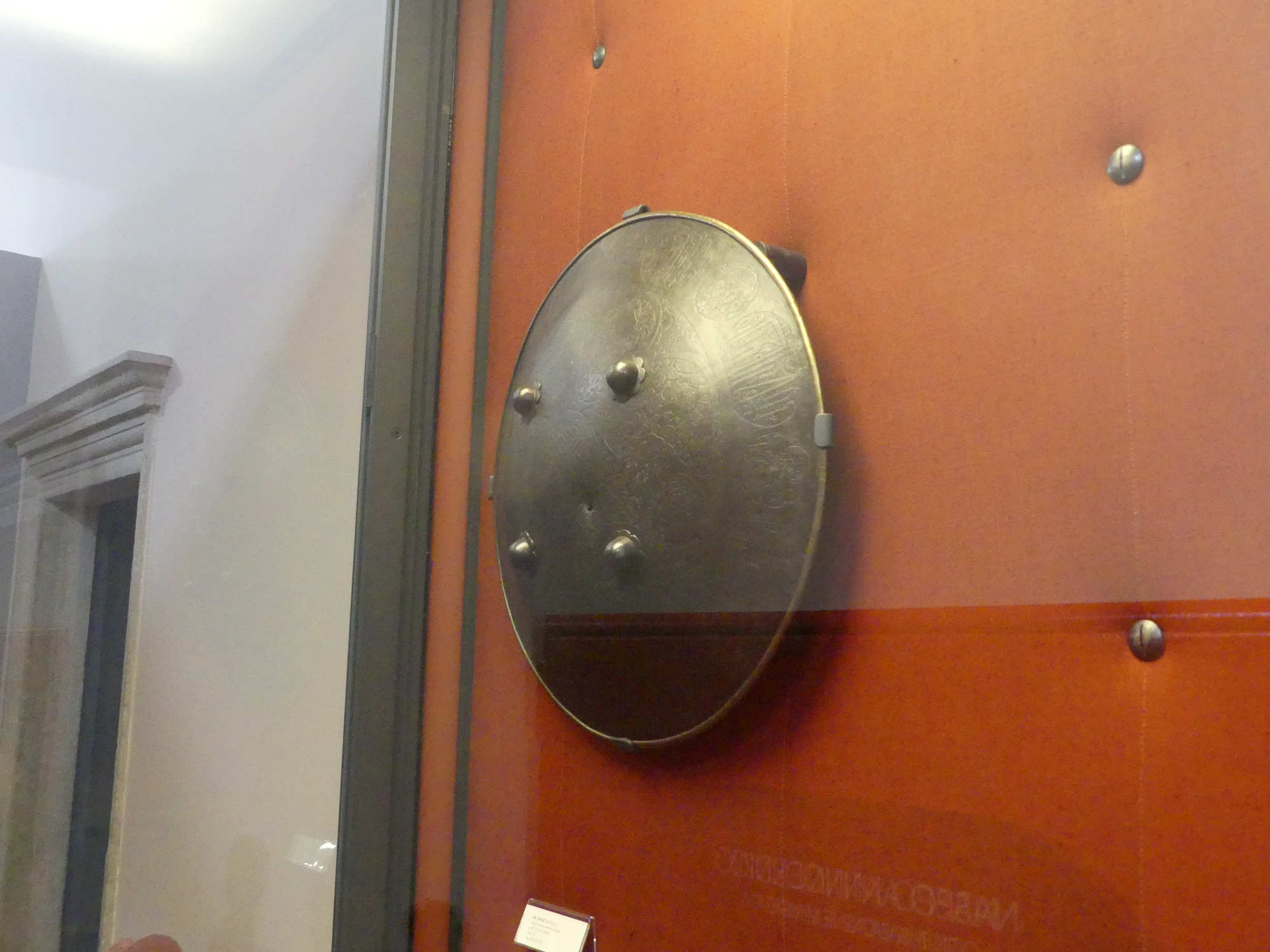

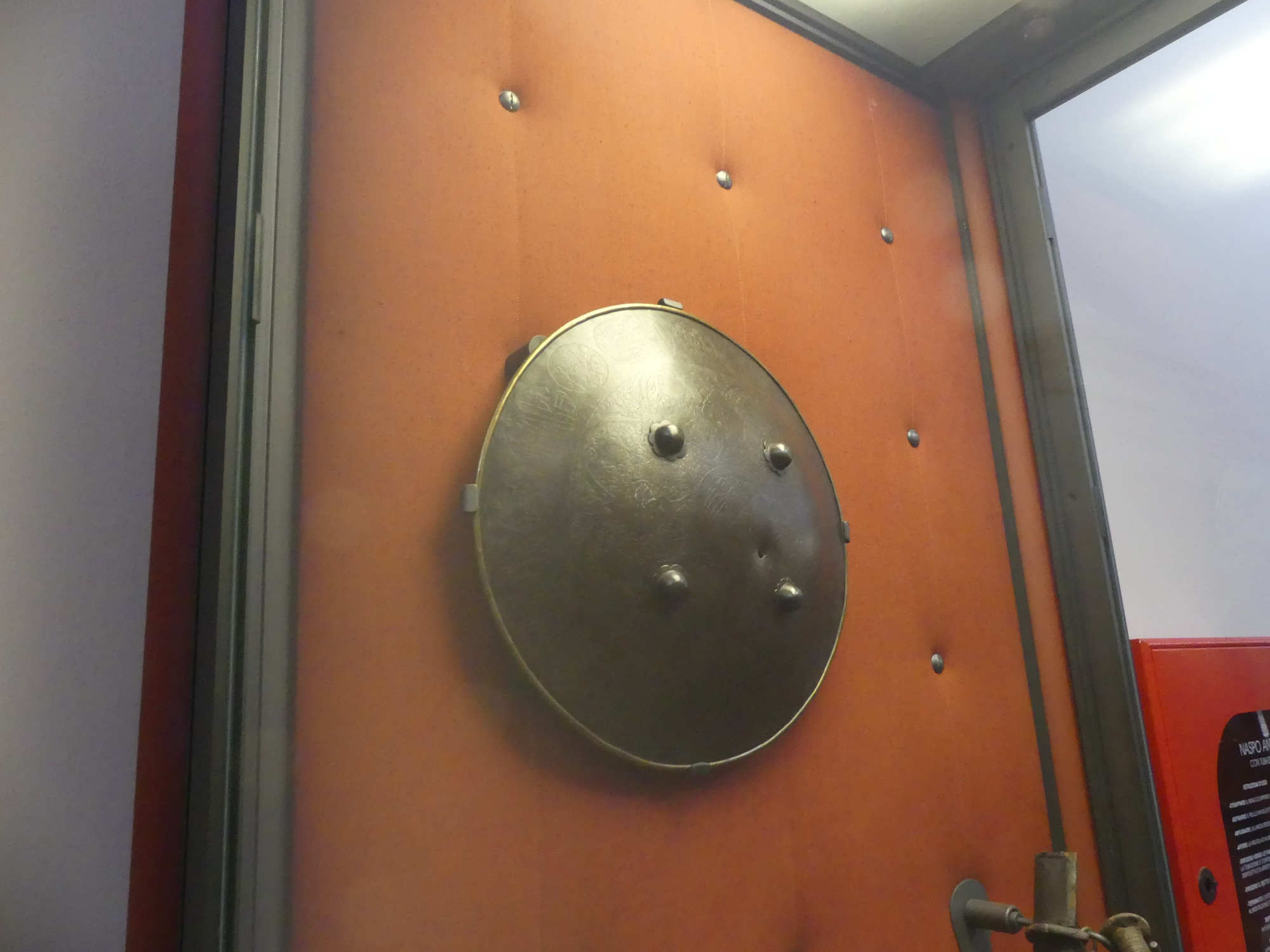

Turquie Perse 1550 Sipar Rondache Bouclier Ravennes Museo Nazionale

L’expression « acier de Damas » désigne en fait deux choses différentes, ce qui crée souvent de la confusion.

1. Le vrai damas historique : l’acier wootz

C’est l’acier des célèbres sabres du Moyen-Orient, réputés au Moyen Âge pour être à la fois très tranchants et souples. Le métal lui-même ne venait pas de Damas : il était produit en Inde et au Sri Lanka sous forme de lingots appelés wootz, obtenus en fondant du fer et du carbone dans des creusets fermés. Les forgerons syriens et persans les transformaient ensuite en lames. Le nom pourrait venir de la ville, grande place de commerce des armes, ou d’un mot arabe évoquant l’aspect moiré, comme de l’eau, de la lame. L’origine reste discutée.

Le motif ondulé n’est pas dessiné par le forgeron. Il apparaît naturellement : en refroidissant lentement, l’acier très riche en carbone forme des bandes de carbures durs dans une matrice plus tendre, et le forgeage les étire en vagues.

La technique s’est perdue vers le XVIIIe–XIXe siècle, probablement parce que les mines indiennes contenant certaines impuretés (notamment du vanadium), indispensables à la formation des bandes, se sont épuisées. Dans les années 1990, les métallurgistes Verhoeven et Pendray ont réussi à la reproduire. En 2006, une étude publiée dans Nature a aussi trouvé des nanotubes de carbone dans un sabre ancien, ce qui a beaucoup fait parler.

2. Le damas moderne : l’acier corroyé

C’est ce qu’on trouve aujourd’hui sur la quasi-totalité des couteaux vendus comme « damas ». La technique est différente : on soude à la forge des couches alternées de deux aciers différents, l’un riche en nickel (qui reste clair) et l’autre plus carboné (qui fonce). On replie et on ressoude plusieurs fois pour obtenir des dizaines ou des centaines de couches. Un bain d’acide (souvent du perchlorure de fer) fait ensuite ressortir le contraste.

En tordant, entaillant ou découpant la barre, le forgeron choisit le motif : torsadé, échelle, goutte de pluie, plume, ou mosaïque pour les plus complexes. Cette technique est ancienne aussi : les épées mérovingiennes et vikings étaient déjà faites ainsi.

Ce qu’il faut en retenir

• Le damas moderne est d’abord esthétique. Une bonne lame en damas coupe bien, mais pas mieux qu’une lame en bon acier monobloc moderne bien traité. La qualité dépend surtout des aciers choisis et du traitement thermique.
• Le katana japonais n’est pas du damas : le repliage sert à purifier et homogénéiser le métal, pas à créer un motif.
• Méfiance avec le « faux damas » bon marché : un motif gravé au laser ou imprimé en surface, qui disparaît à l’affûtage. Un vrai damas a son motif dans toute l’épaisseur de la lame.
• L’entretien demande un peu d’attention, car les couches carbonées rouillent facilement : il faut sécher la lame et la huiler de temps en temp

  Voici comment on fabrique un damas moderne (acier corroyé), étape par étape, comme le ferait un coutelier à la forge.

  1. Choisir les aciers

  On associe deux aciers qui réagiront différemment à l’acide. Un acier allié au nickel, comme le 15N20, reste clair et brillant. Un acier carboné, comme le 1075 ou le 1095, fonce. Il faut qu’ils aient des comportements proches à la trempe, sinon la lame risque de se fissurer ou de se déformer.

  2. Monter le paquet

  On découpe des plaques de même taille (souvent 5 à 15 couches au départ), on les nettoie soigneusement pour enlever toute oxydation et on les empile en alternant les deux aciers. Le paquet est maintenu par des points de soudure à l’arc ou un fil de fer, avec une poignée soudée au bout pour le manipuler.

  3. Souder à la forge

  C’est l’étape clé. On chauffe le paquet à environ 1 200–1 300 °C, au rouge-blanc. On le saupoudre de borax, qui fond, empêche l’oxydation et chasse les impuretés d’entre les couches. Puis on frappe au marteau ou à la presse hydraulique pour coller les couches entre elles. Les aciers ne fondent pas : ils se soudent par diffusion sous la chaleur et la pression. Une soudure ratée laisse des bulles ou des délaminations, des défauts qui ne se rattrapent pas.

  4. Étirer, replier, multiplier les couches

  On allonge la barre, on l’entaille en son milieu, on la replie sur elle-même et on ressoude. À chaque repliage, le nombre de couches double : 10 deviennent 20, puis 40, 80, 160… On peut aussi couper la barre en morceaux et les empiler. Entre 100 et 300 couches est courant. Plus il y en a, plus le motif est fin.

  5. Créer le motif

  C’est là que le forgeron fait son choix artistique :

• Torsadé : on chauffe la barre de section carrée et on la tord sur elle-même.
• Échelle : on creuse des rainures transversales, puis on aplatit la barre.
• Goutte de pluie : on perce de petits trous ou on frappe des empreintes rondes, puis on aplatit.
• Mosaïque : on assemble des barres coupées en section, comme des tuiles, pour composer un dessin précis. C’est le plus difficile.

• 6. Forger la lame

  On donne la forme générale du couteau à chaud, puis on la retouche à la meuleuse et à la ponceuse à bande.

  7. Traitement thermique

• Normalisation : quelques chauffes suivies de refroidissements à l’air pour détendre le métal, fatigué par le forgeage.
• Trempe : chauffe vers 800 °C, puis plongée dans l’huile. L’acier devient très dur, mais cassant.
• Revenu : un passage au four vers 200 °C pendant 1 à 2 heures redonne de la souplesse à la lame.

• 8. Révéler le motif

  Jusqu’ici, la lame est uniformément grise. On la polit finement, puis on la plonge dans un bain de perchlorure de fer dilué (parfois de l’acide nitrique), de quelques minutes à une heure. L’acier carboné noircit, l’acier au nickel reste clair, et le motif apparaît. On peut l’approfondir avec un bain de café, puis on neutralise l’acide (au bicarbonate par exemple) et on finit au papier fin ou à l’huile.

  Et le wootz ?

  La méthode est totalement différente. Il n’y a pas de soudure de couches : on fond du fer, du carbone (bois, feuilles) et des traces d’impuretés dans un creuset fermé, puis on laisse refroidir très lentement. On obtient un lingot que l’on forge ensuite à température relativement basse (environ 850 °C), avec beaucoup de précautions. Trop chauffé, il s’effrite et le motif disparaît. C’est ce qui le rend si délicat à reproduire.
