Le 17pounder (Draguignan)
English Translation

Merci (ThanksVincent

Autre Photosocope ( Other Walk Around)  1



Introduction
Le tank a évolué tout au long des guerre de même que les armes antichars.
Pour détruire un blindé de nouvelles armes et de nouveaux types de munitions ont été mis au point et ce blindé pour se défendre fut mieux protégé ce qui entraina la fabrication de nouveau type de armes et de munitions antichar , aussi de nouveau blindés etc. etc.
Pour les Britanniques et les troupes du Commonwealth jusqu'au printemps de 1941, l'arme standard anti-char utilisée a été de 2 livres (40 mm) Mis en service en Octobre 1934 il est en dépit de son petit calibre (40 mm), très efficace contre les blindés Il peut percer un blindage de 42 mm à une distance de 914 mètres Aussi en 1939 lorsque la guerre a éclaté, il a été le meilleur canon antichar de sa catégorie dans le monde et peut mettre hors de combat tout char allemand en service. Sa possibilité de pouvoir tourner rapidement en site de 360 degrés ainsi que son affut tri flèche sont appréciés des artilleurs,
Il est disponible rapidement en grande quantité et il est l’armement standard des chars Covenanter, Matilda II, Valentine sous diverses versions y compris Mark VII, Crusader. III et variantes et le Churchill Mark III et IV.
Mais en 1941 il est devenu obsolète donc la mise au point d’une armé plus puissante est nécessaire, il est mis au point les 6 livres, mais il n’entre la production qu’en Novembre 1941.
Mais après la catastrophe de la campagne de la France une évacuation de Dunkerque, ou 676 canons de 2 livres ont dû être abandonnés suite à 'Opération Dynamo, il a été décidé de continuer de construire le canon de 2 livres (40mm) parce que ‘armée britannique manque cruellement d'armes à feu, et qu’une invasion Allemande est imminente
La conversion des usines produisant le nouveau canon prendrait trop de temps.
Le 6 pounder (57mm) par la suite deviendra le principal canon anti char des britanniques et canadiens durant la Guerre du Désert. Il a été l’armement standard pour certains chars les Ram et Churchill et il est la dotation classique des régiments antichar englobés dans les Divisions Blindées Mais pour le D Day le 6pounder a été remplacé sur les chars et dans les régiments antichars des Divisions Blindées mais il a continue à être utilisé par régiment d'infanterie

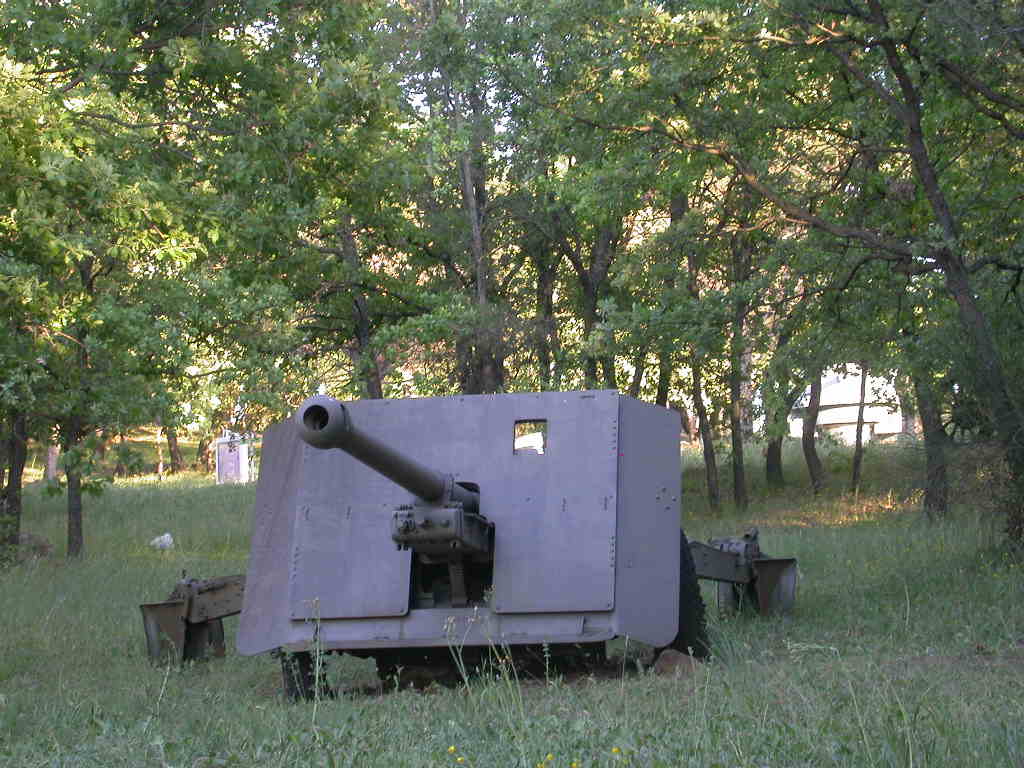

Le 17 pounder

Internet


L'Ordnance QF de 17 livres a été un canon Antichar de 76,2 mm développé et par les Britanniques et les forces du Commonwealth au cours de la 2° Guerre Mondiale Il a également été monté su divers chars britanniques, et il a été l’arme alliée antichar la plus efficace e la guerre
Les recherche pour remplacer les 6 livres par un canon plus puissant a commencé à la fin de 1942 période durant laquelle les Britanniques découvrent le nouveau char allemand le Tigre suivit de rumeurs sur le Panther) Ils mettent au point pour lutter contre lui un 25 pounder
Par contre c’est le17pouder qui a été construit pour lutter contre les nouveaux chars allemands de 2° génération
À la mi 1944, la 17pounder est l'arme principale dans la plupart des régiments anti-char, et une version modifiée a été sur des chars Sherman Firefly. Il est aussi monté sur le canon automouvant Archer avec l’ arme montée en chasse sur un châssis de Valentine obsolète et enfin il également monté sur le TD Achilles où il remplace avantageusement le 3 pouces US conçu à l’origine comme canon antiaérien.
Avec le Firefly et l’Achilles les britanniques avaient des armes bien plus puissantes mieux que les canons antichars allemands
Mais comme il n'était disponible qu’en nombre relativement restreint, les Américains préfèrent développer leur propre canon de 76,2 mm.
Développement
Le 21 Novembre 1940, un an avant que le premier 6 pounder ne soit produit on pense déjà à son successeur qui entre dans sa phase de conception après une réunion le 15 avril 1941. Cela sera un canon de 17 livres ou 76 mm qui peut tirer un projectile de 7,7 kg Il a été choisi et le 1er Mai 1942, l’arme est choisi après plusieurs mois de test des quatre prototypes Mais il ya le choix entre 2 modèles Le Mark I et le Mark II
La différence se situe à deux niveaux
Le mark II possède des flèches supplémentaires et un frein de bouche vraiment Anti char

Internet


Il est grand temps qu’il soit mis en dotation car en Février 1943 le Tigre fait son apparition et pour arrêter ce nouveau char les premiers 100 canons de 17 livres sont envoyés dans l urgence en Afrique du Nord pour arrêter la progression du DAK . Sur ce théâtre d opération seul le 25 pounder peut arrêter les chars allemands lourds Mais c’est un modèle spécial qui est envoyé là bas Il a pour nom Pheasant mounted en fait c’est un canon de 17 pounder monté sur un affut de 25 pounder
Le 17 pounder classique a été mis en production en 1943 et a été utilisé pour la première fois en Italie Les britanniques cherchent rapidement à adapter cette arme sur des châssis de char
Aucun châssis de conception britanniques de l’époque ne peut recevoir cette arme et seul le M4 Sherman peut recevoir cette conversion
Cette conversion devient urgente à l’approche de l’opération Overlord le Sherman Firefly reçoit donc cette arme mais le canon a dû être tourné à 90 degrés, c'est-à-dire posé sur le côté, et une boîte supplémentaire a été soudée à l'arrière de la tourelle pour permettre le recul du canon et le logement de la radio
L’autre conversion, est le TD 10 Achilles ou 17 pdr M10. Le 17 livres est également monté sur le Sentinel australien pour essai, mais aucun Sentinel ne sera équipé de ce canon
Le 17pounder tracté est beaucoup plus volumineux et plus lourd que son prédécesseur. En conséquence il doit être remorqué car il ne peut pas être déplacé à la main par son équipage seul aussi son emploi est réservé aux régiments antichars des DB et non à l infanterie
L'autre inconvénient du 17 pounder est le flash du départ du coup du à la présence d’une grande quantité de propergol dans les obus
Dans la lutte antichar il a été remplacé après la 2° Guerre Mondiale par le 120mm BAT sans recul et il a été utilisé jusqu’à la guerre de Corée non comme arme antichar mais comme arme d appui ou armes anti bunkers
Les USA n’ont jamais utilisés cette arme pour diverses raisons dont la principale est leur doctrine d’emploi des armes antichars
La priorité de la lutte antichar est donnée aux Tank Destroyers . Les chars sont aussi utilisés dans le role de support de l’infanterie et les deux doivent éviter de combattre les chars ennemis chaque fois que possible.
Description
L'arme était à l'origine montée sur un affut modifié de 25 pounder connu sous le nom de 17/25pounder or Pheasant Pendant les essais ce canon a une faible cadence de tir (important pour un canon antichar)

Internet


Par exemple, le canon 17 pounder sur affut classique peut faire feu 176 fois alors que le 17/25pounder ne peut faire feu que 31 fois
Le 14/25 pounder a été utilisé uniquement lors de la campagne de Tunisie Le reste de la production sera aux normes Mark I

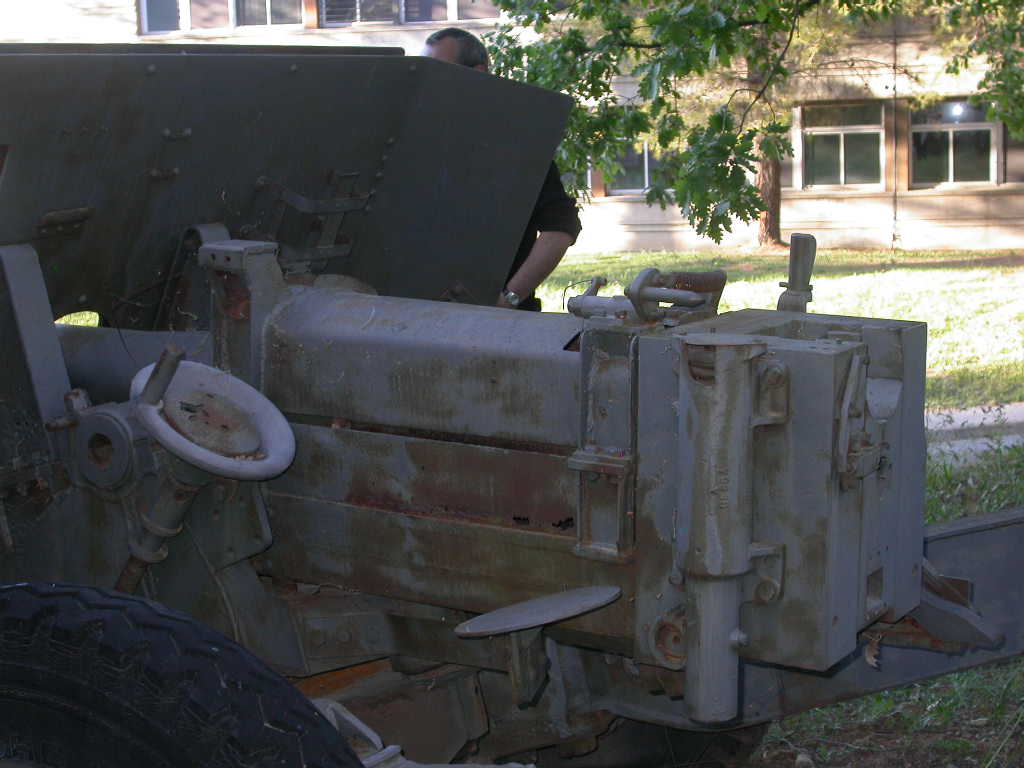

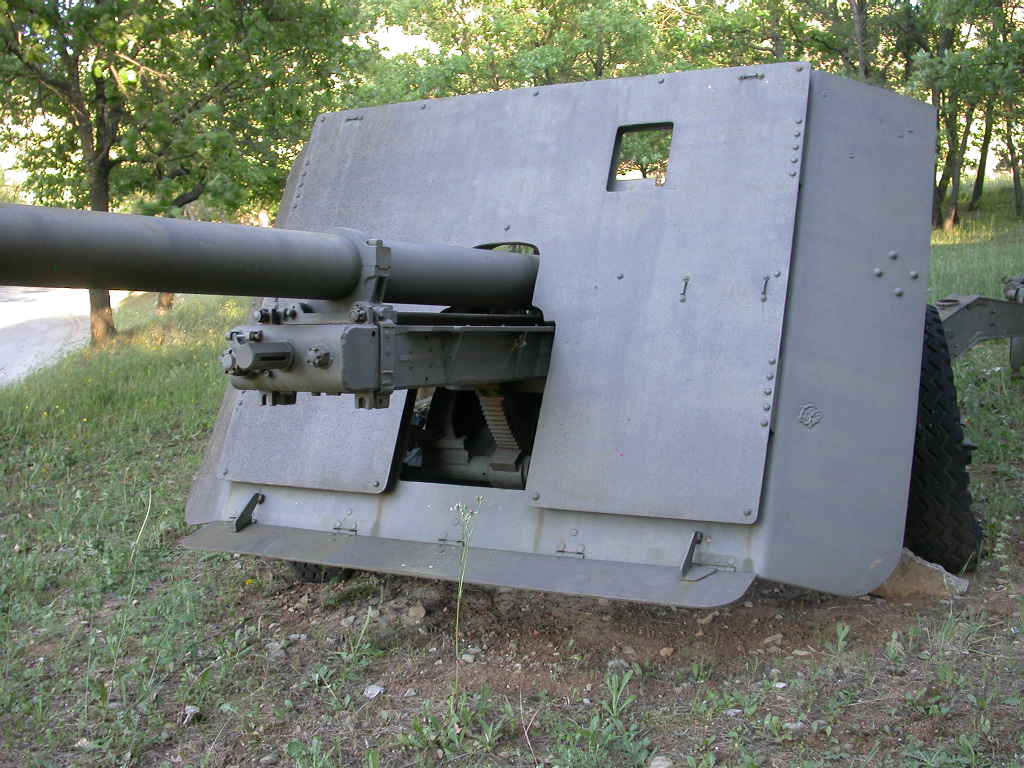

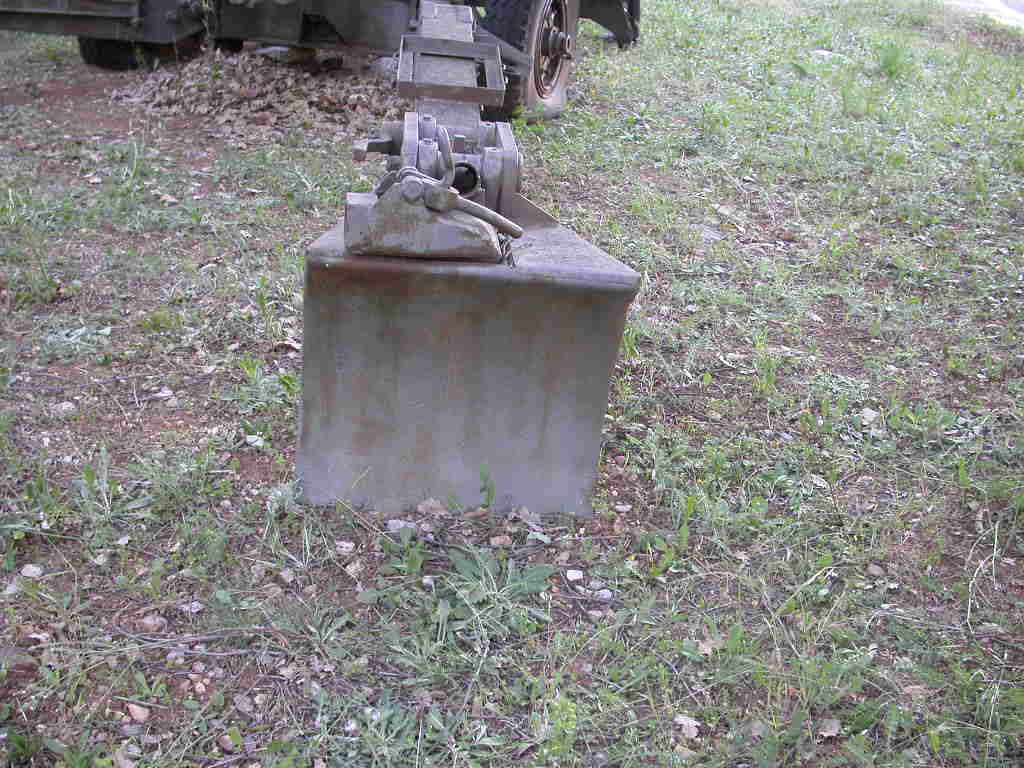

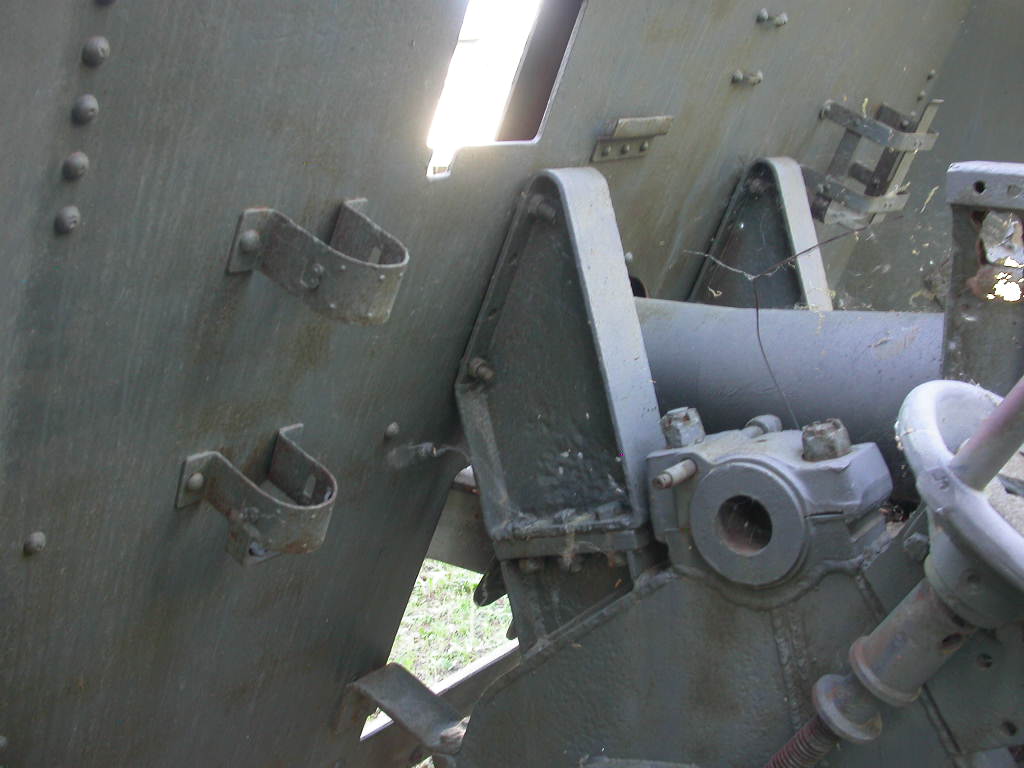

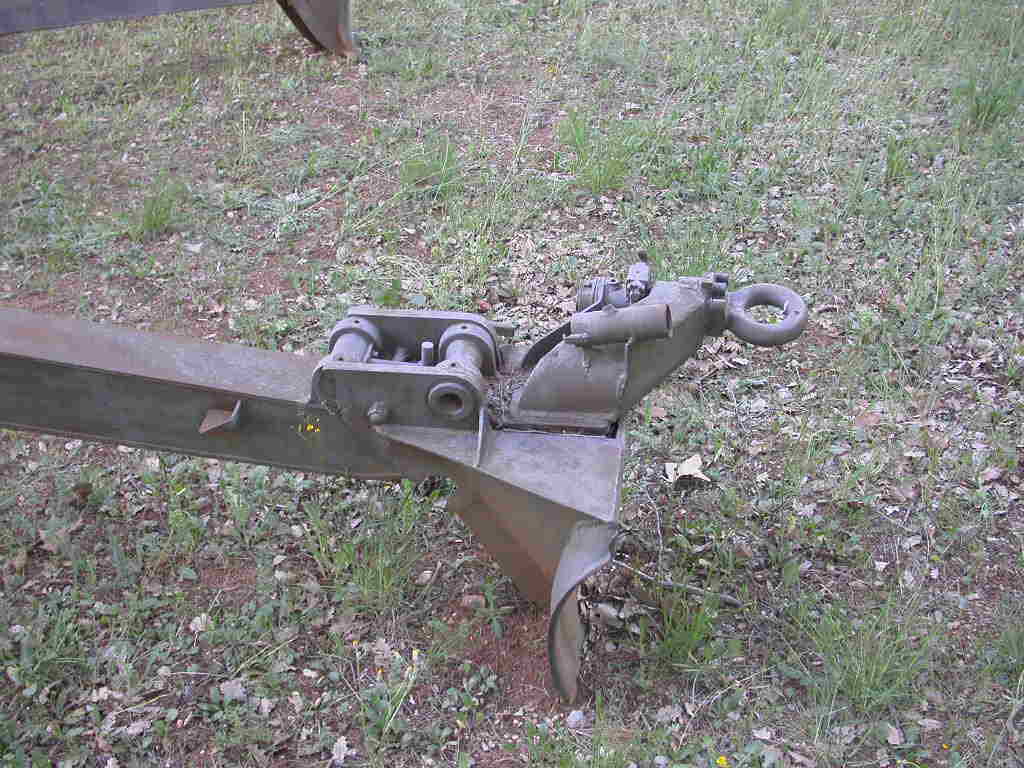

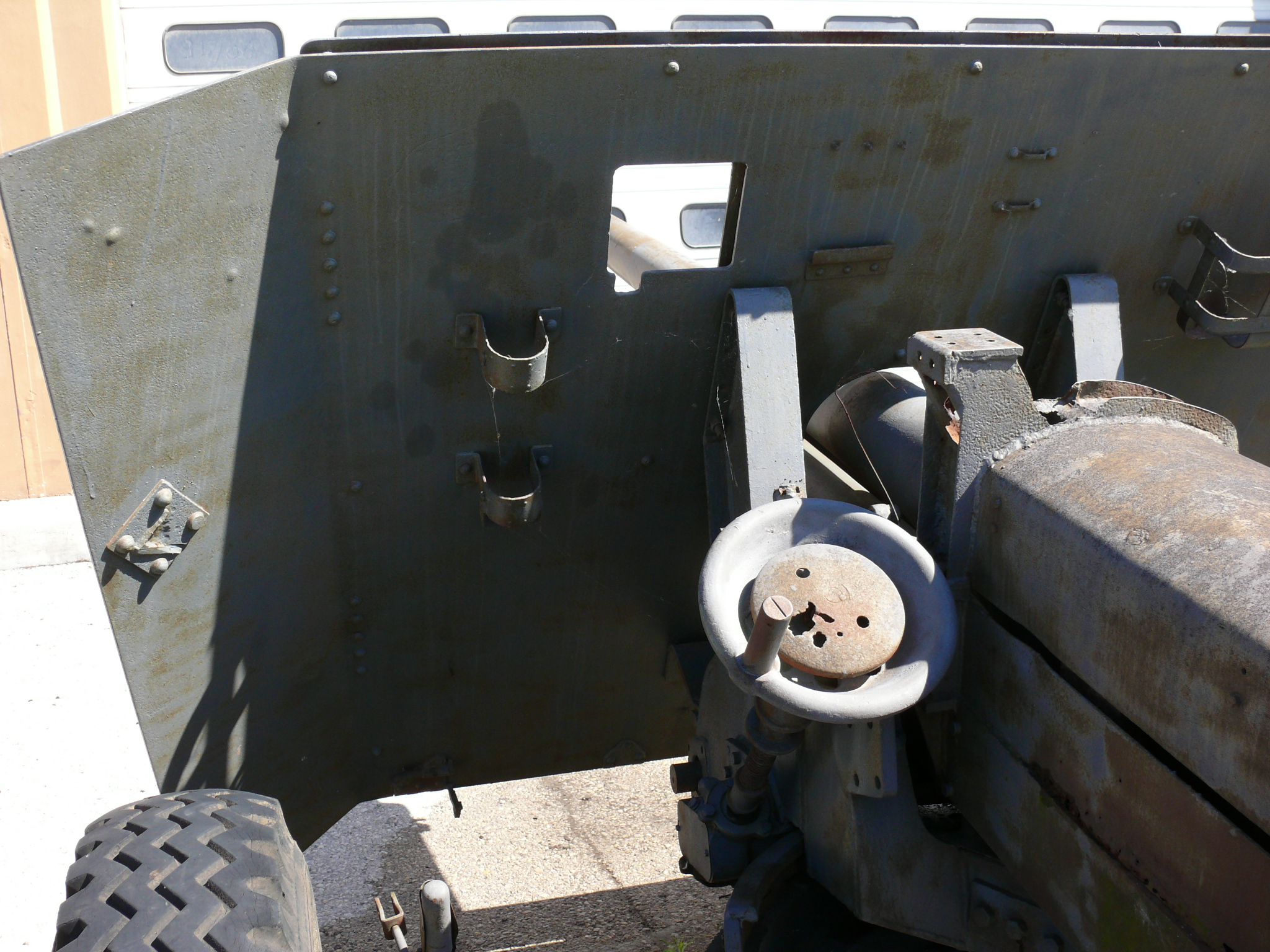

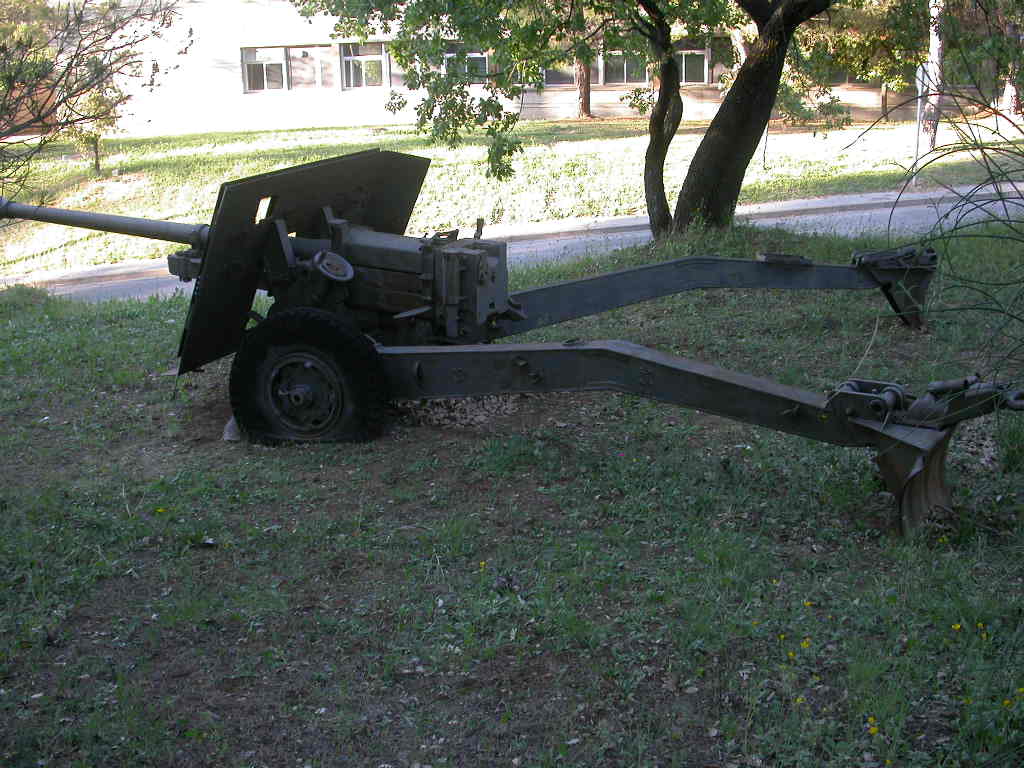

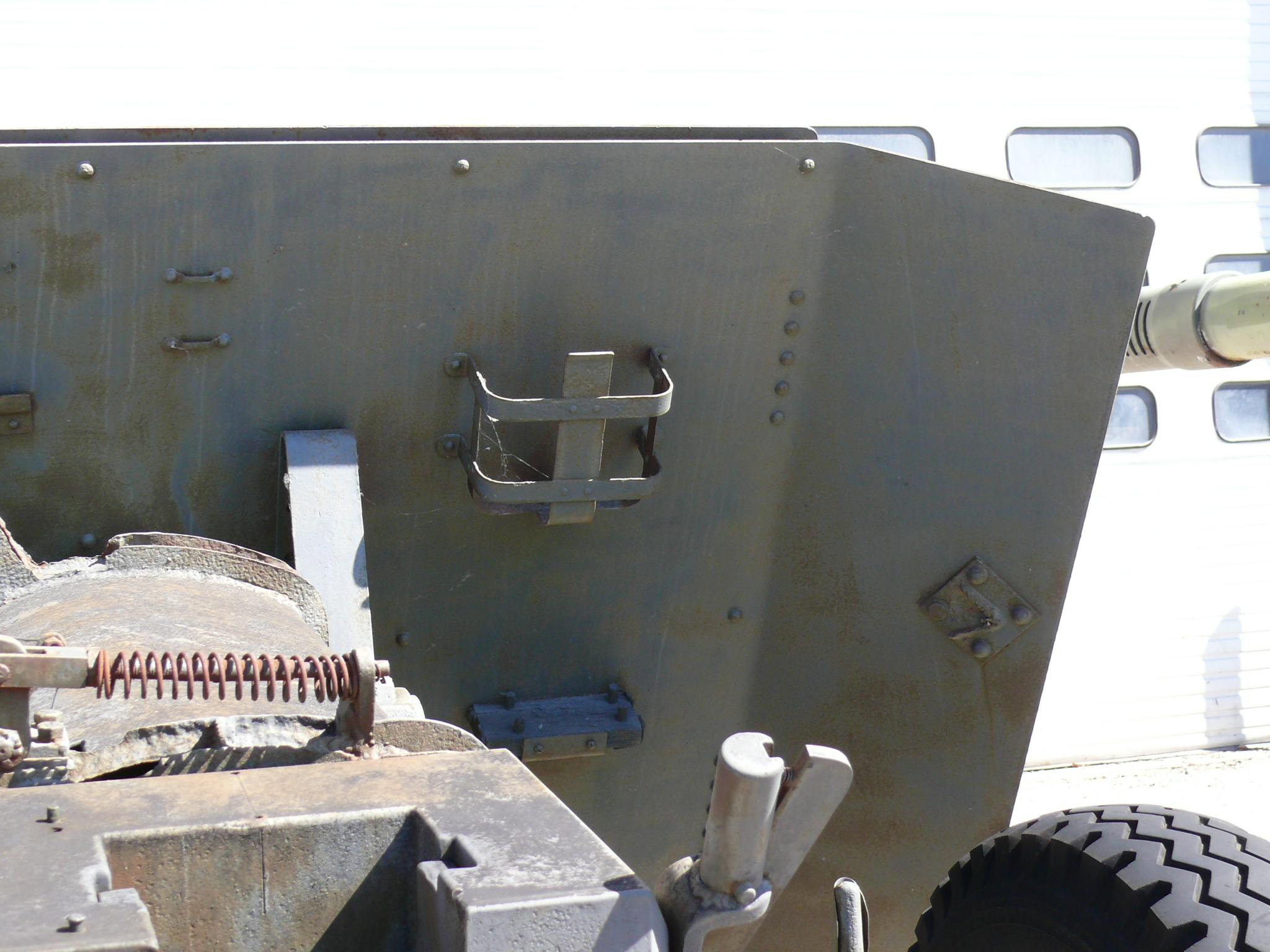

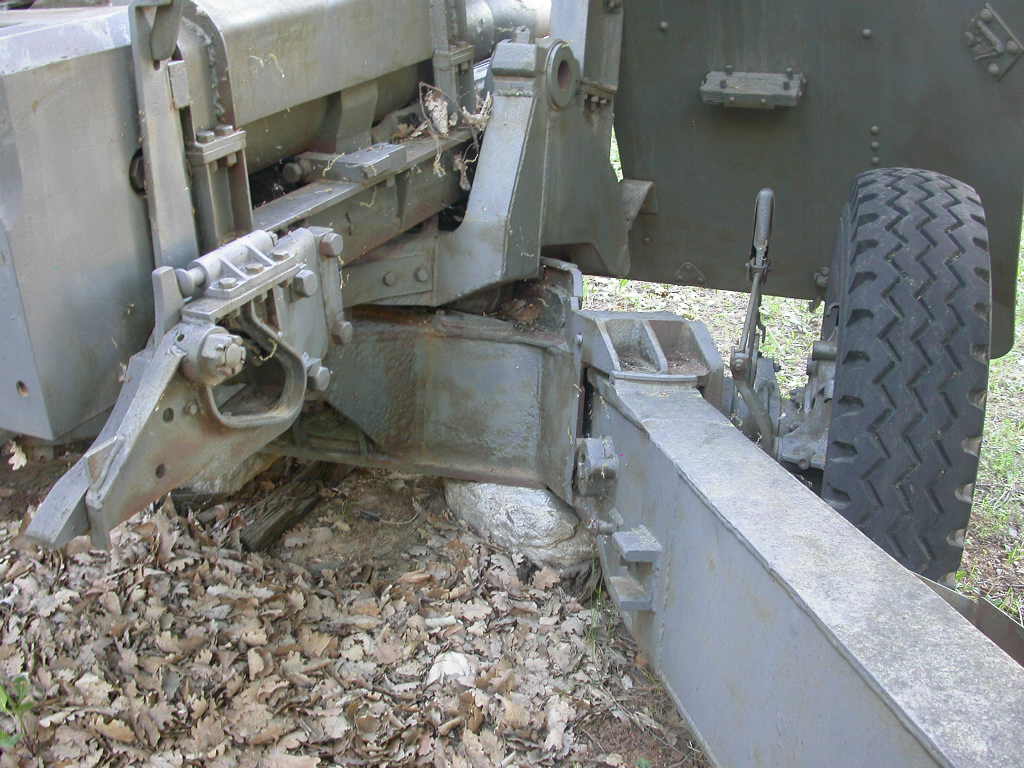

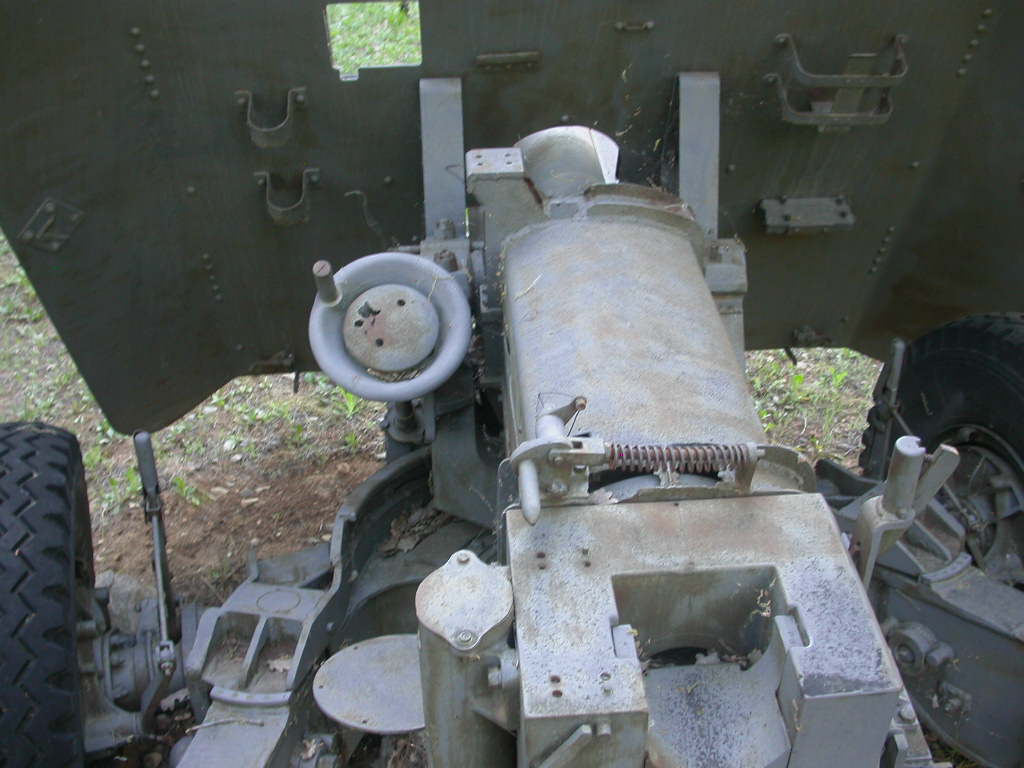

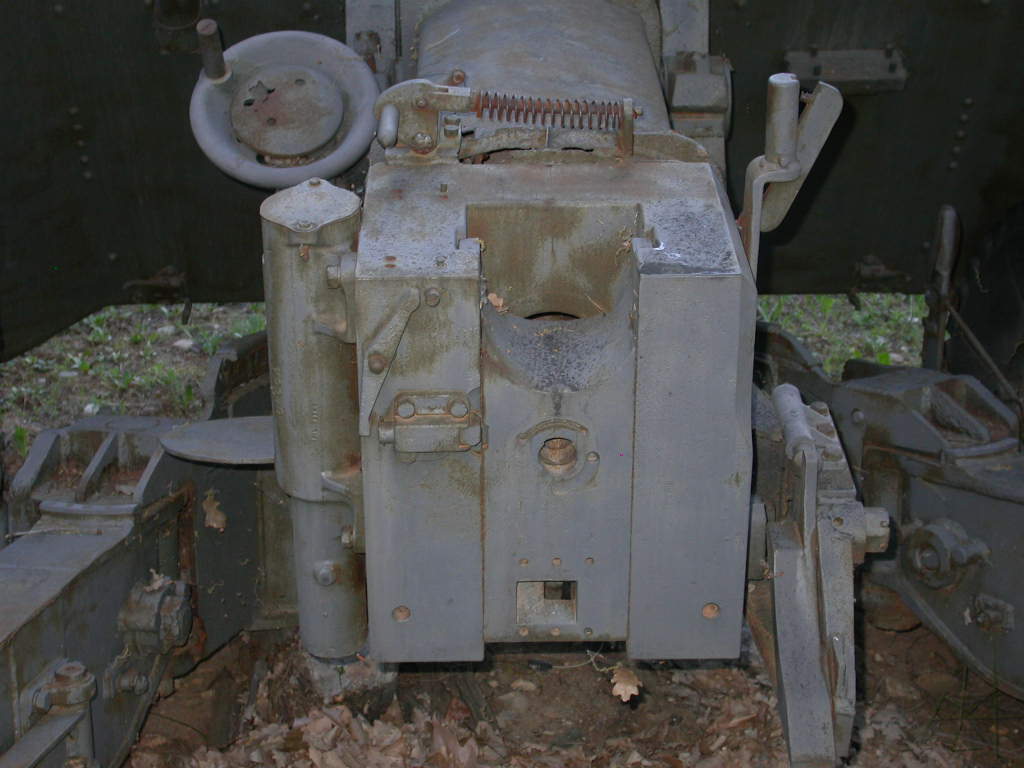

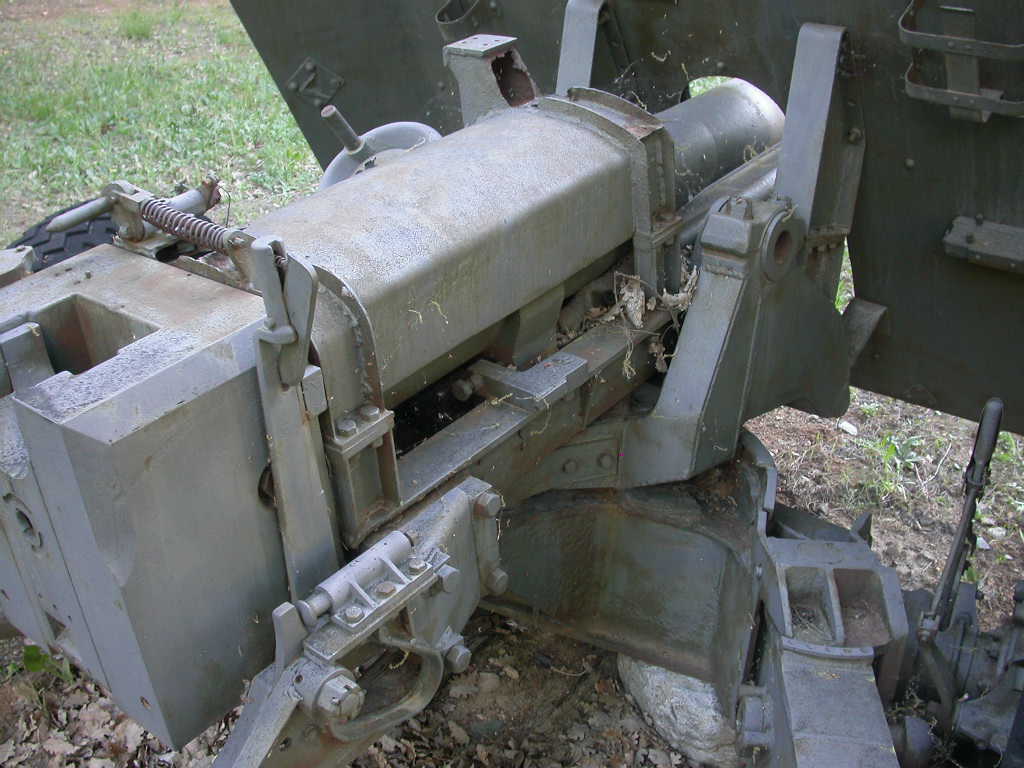

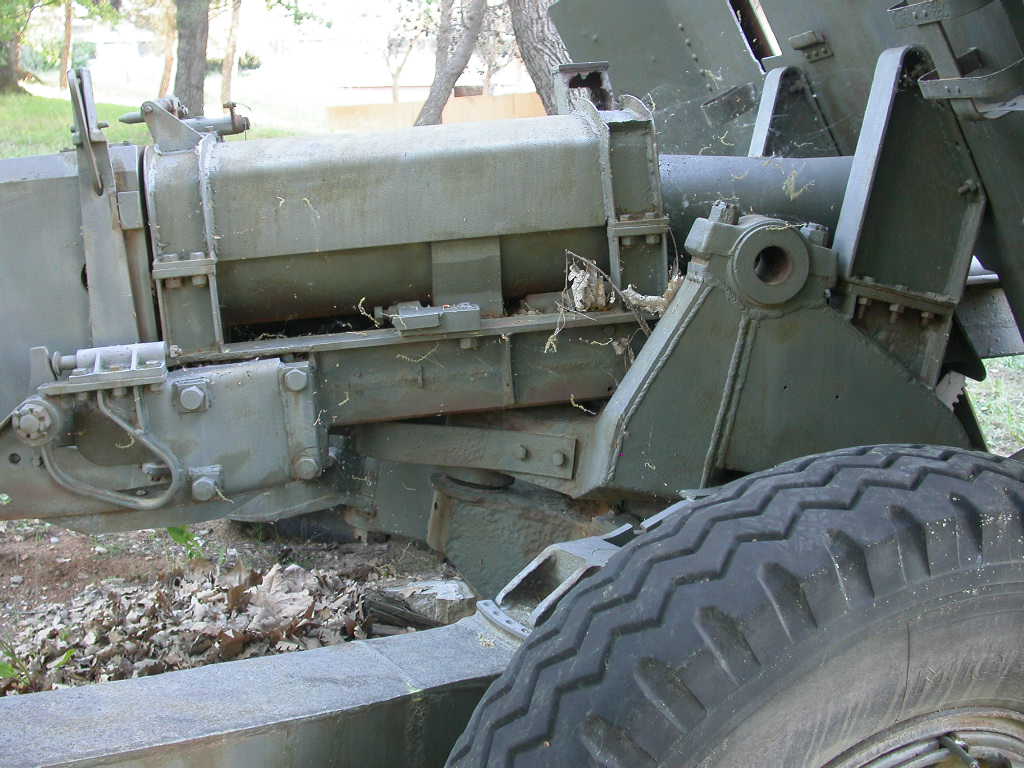

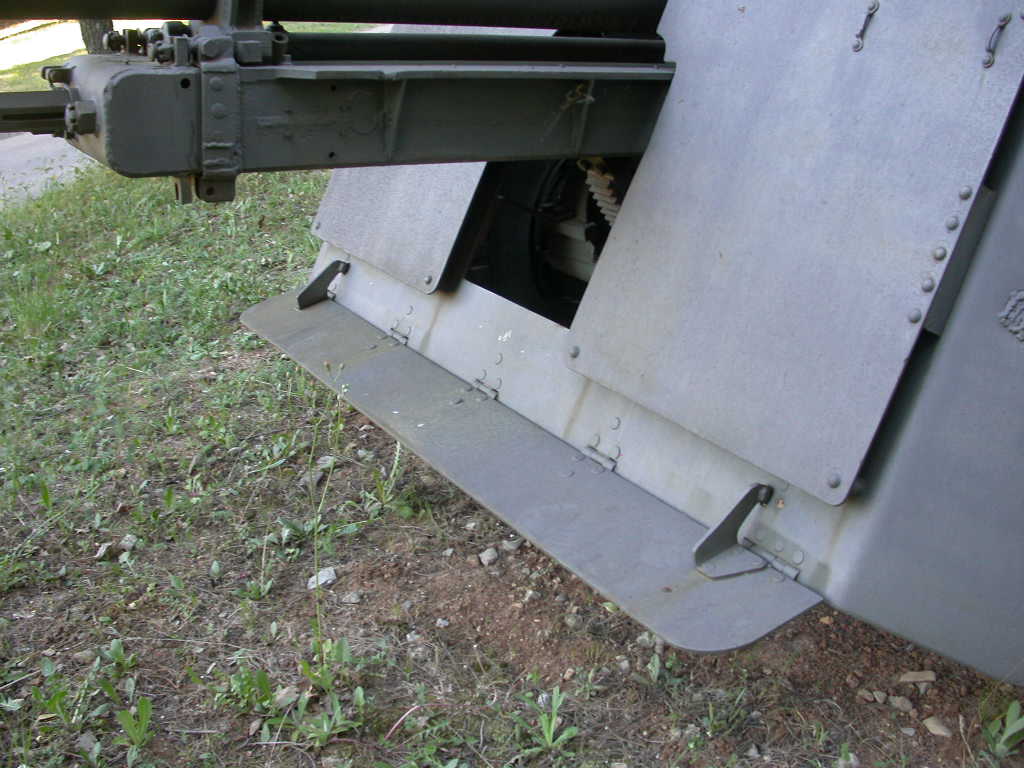

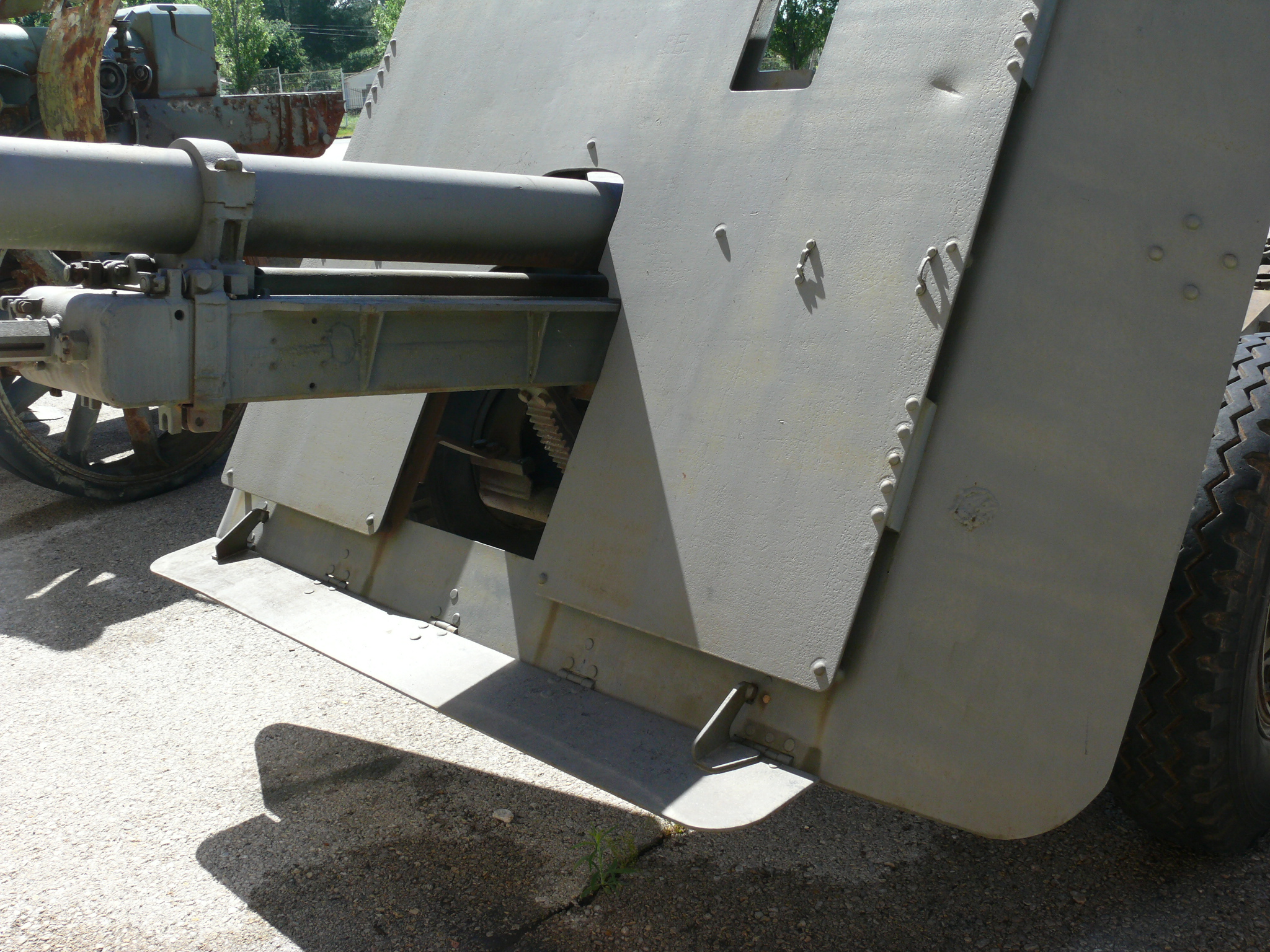

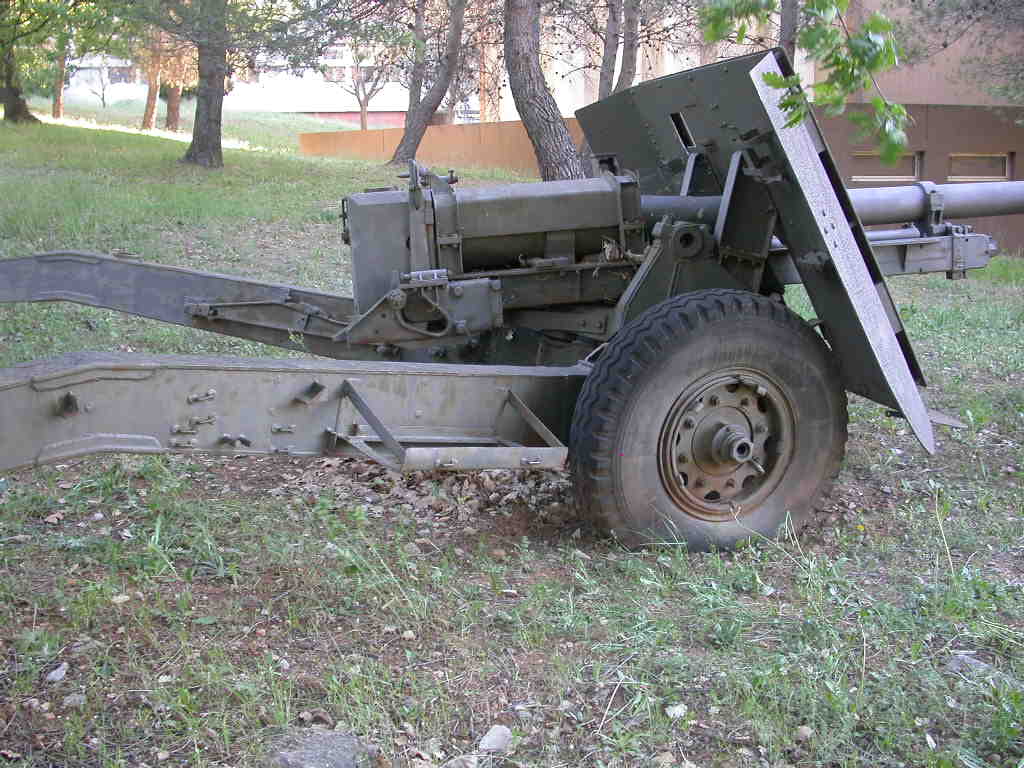

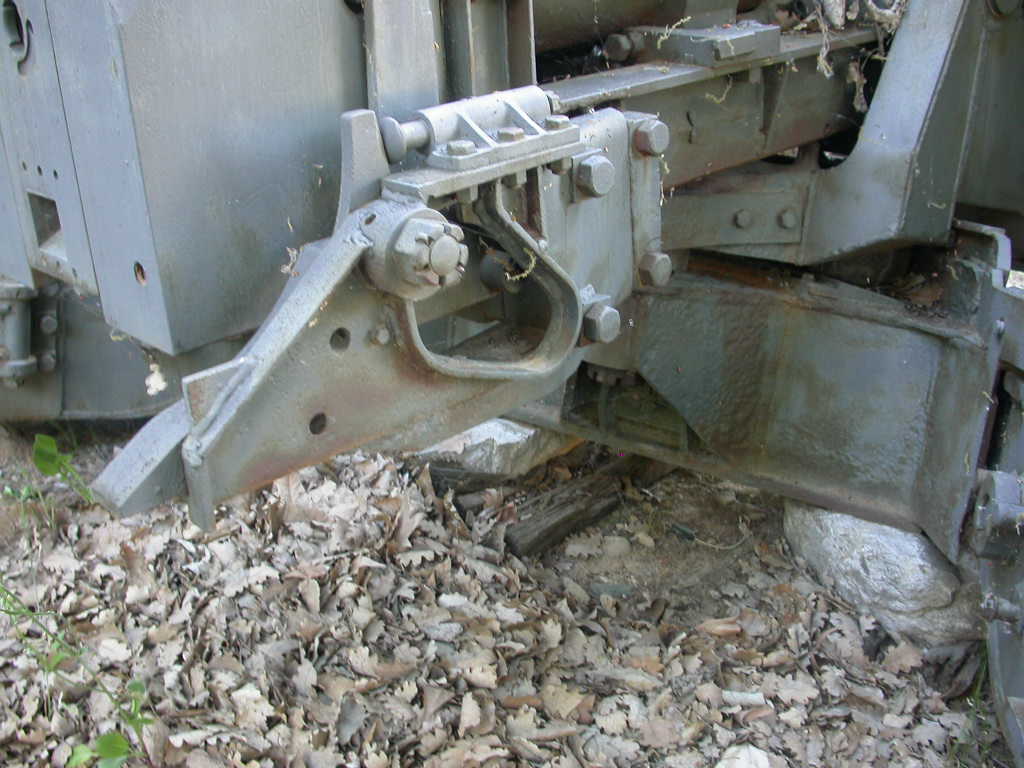

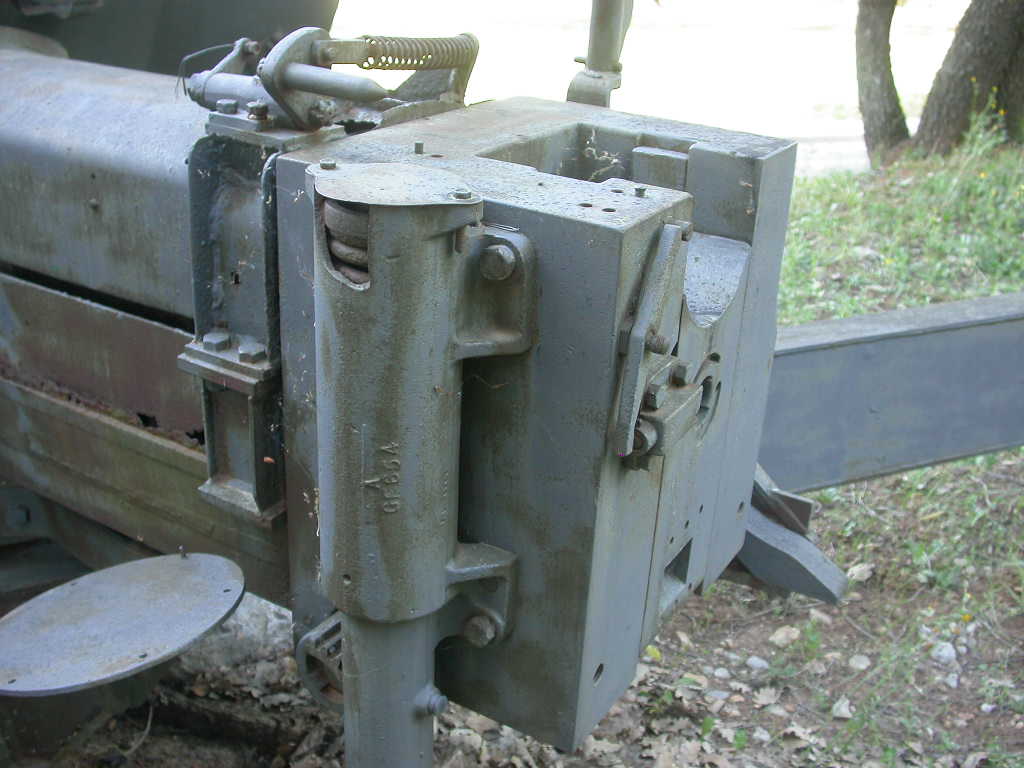

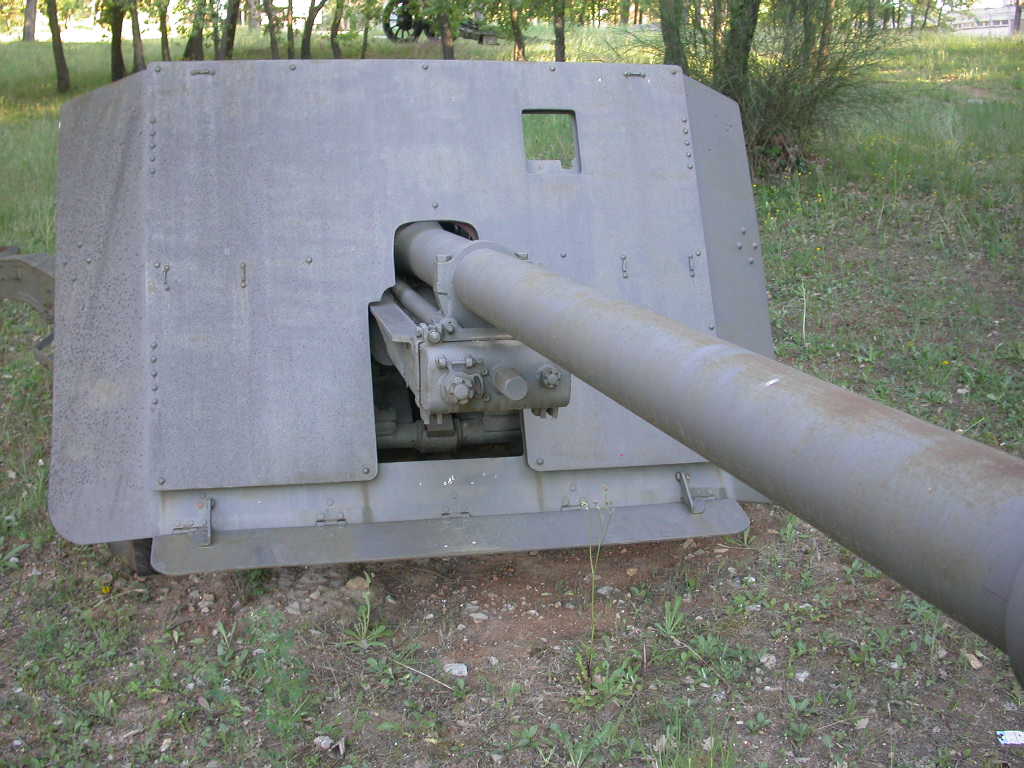

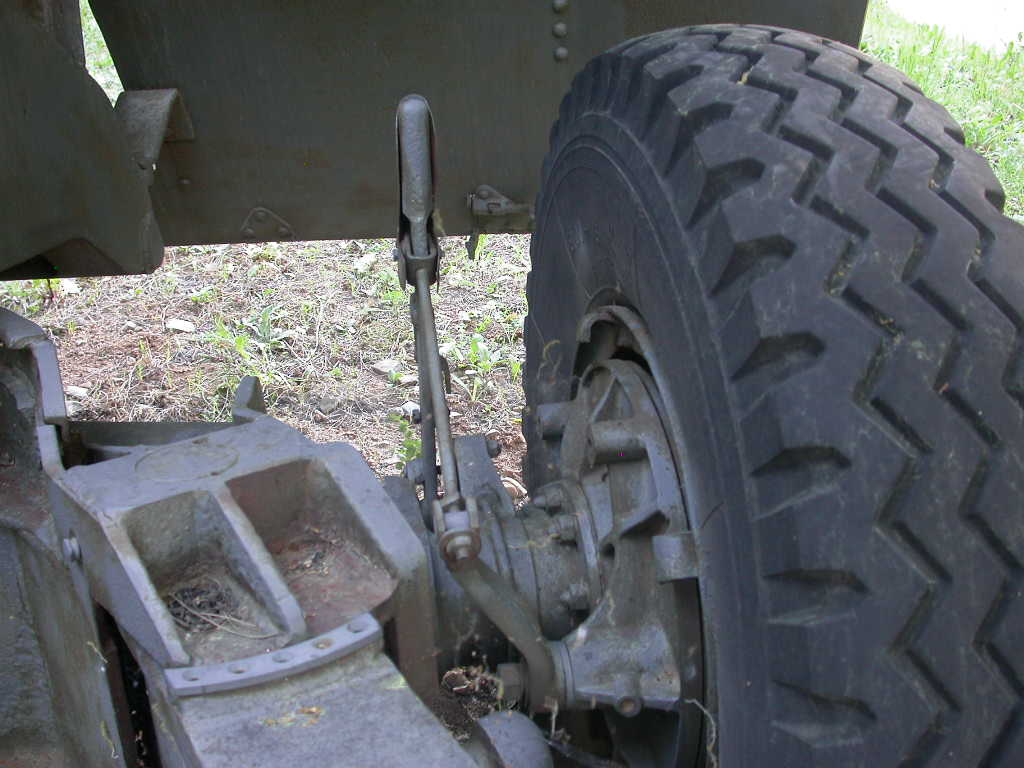

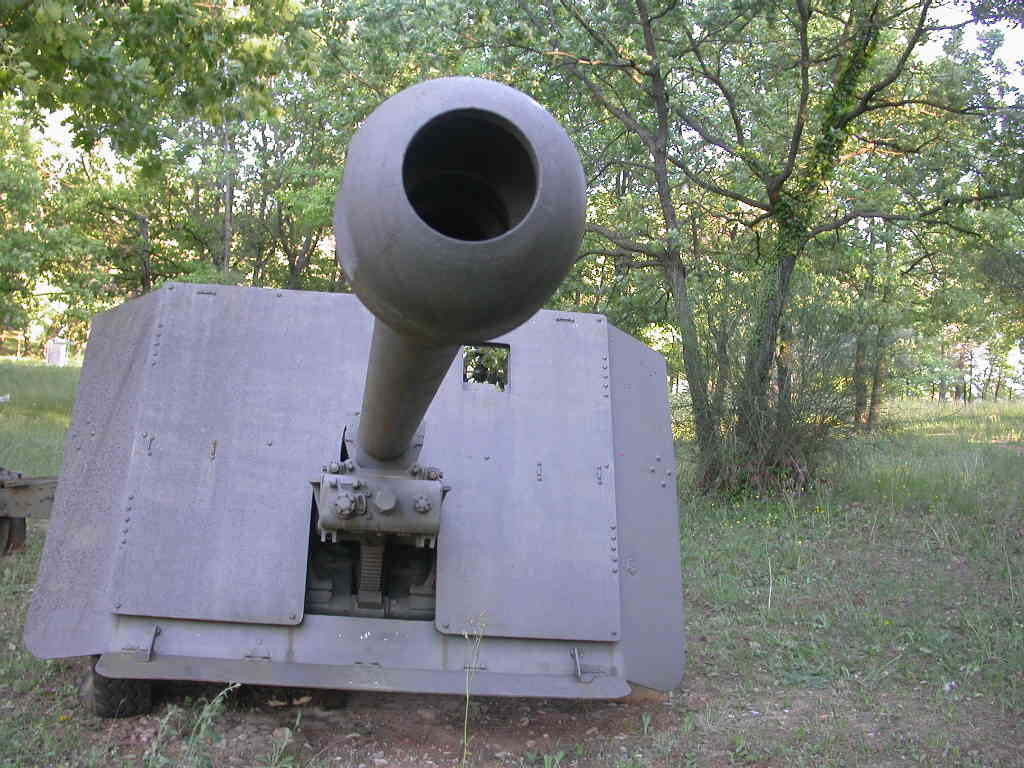

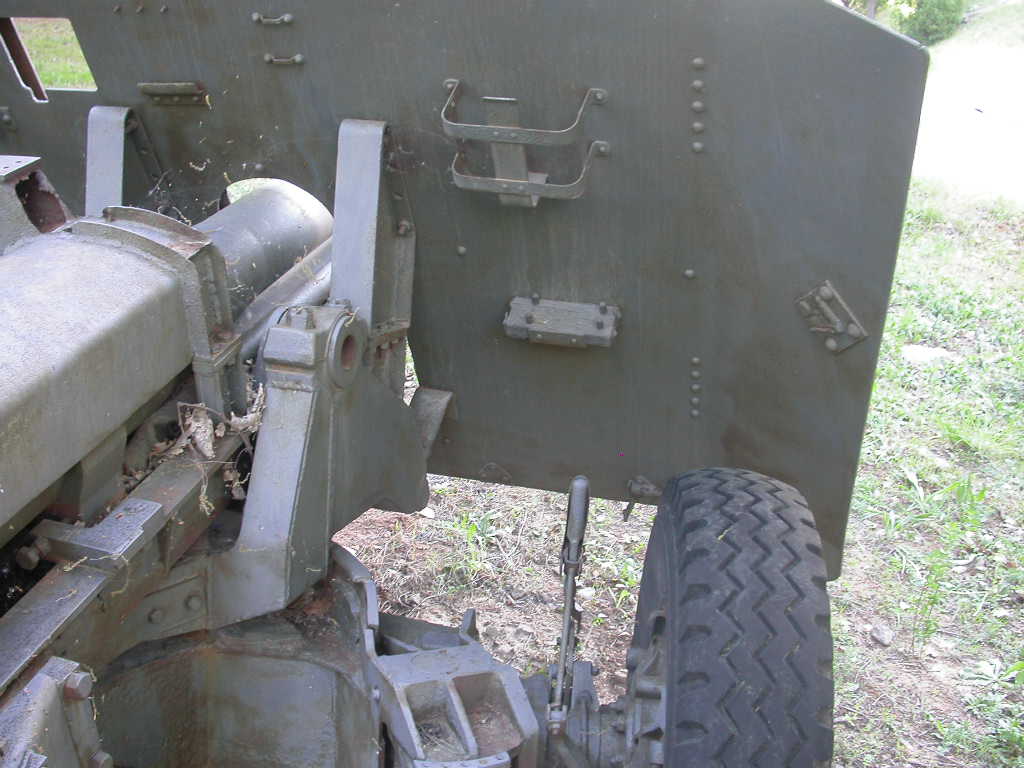

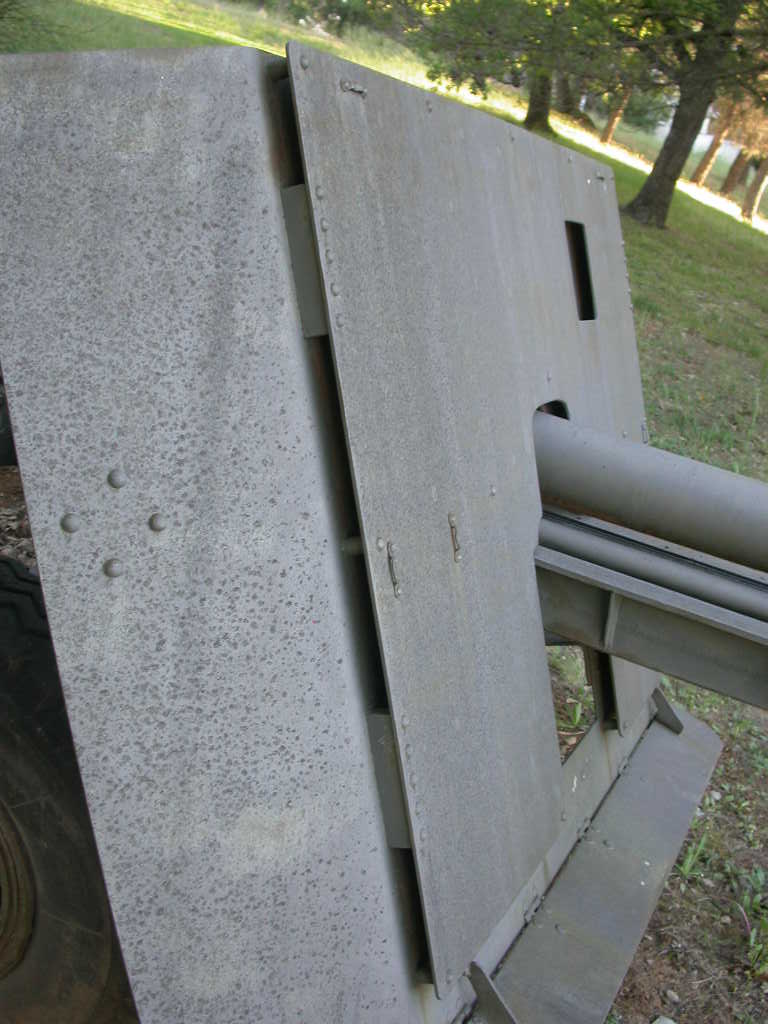

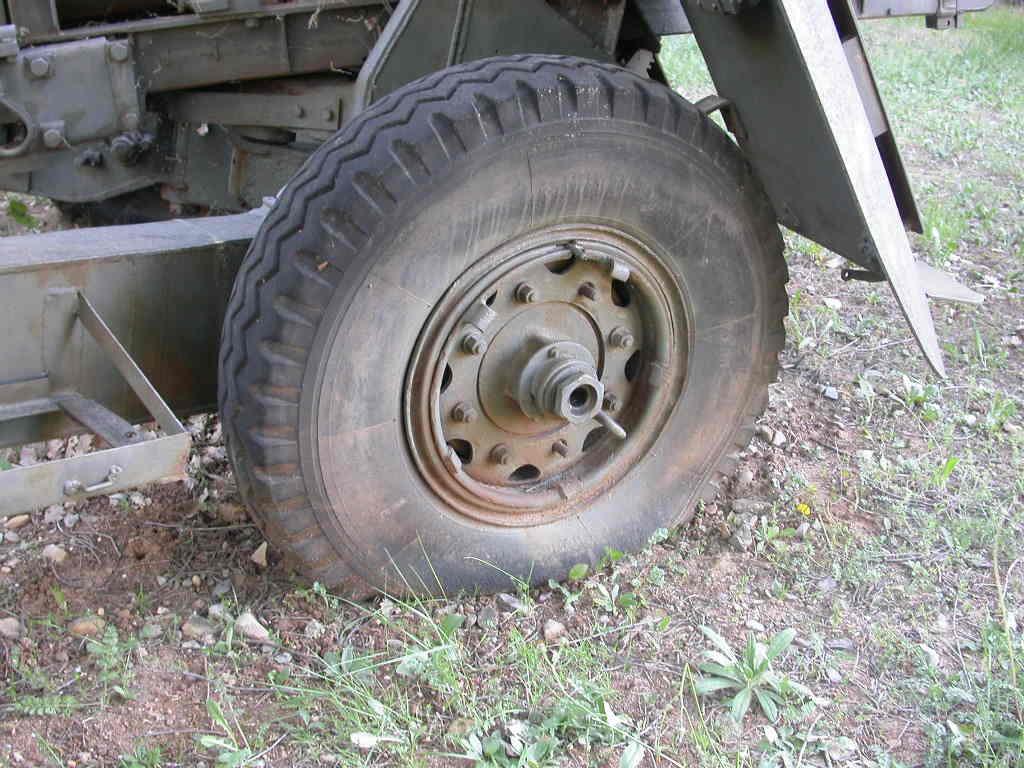

Il est de conception très simple avec des flèches coudées. La bèche arrière est amovible. Les fins des axes sont munies de dents pour former une charnière
Le 17 pounder utilise le viseur 51 Mark EST

Internet


l’équipe de pièce du 17 pounder est de 7 hommes . La mise en œuvre est similaire aux autres canons sauf pour la mise en batterie plus pénible
Le 17 pounder peut être tracté par un véhicule de la classe Morris 3 tonnes ou des Half-tracks qui sont aussi utilisés par les britanniques En Italie après guerre il a été tracté aussi par des Sherman M4

Internet Internet


Les chars ayant utilisés le 17 pounder
Challenger A30
A 30 Avenger
Comet A34
Archer TD
Firefly
Achilles
Black Prince A 43 (prototype )
Cruiser Tank Mark IV (prototype Australien)


L'après-guerre
Centurion
Variantes

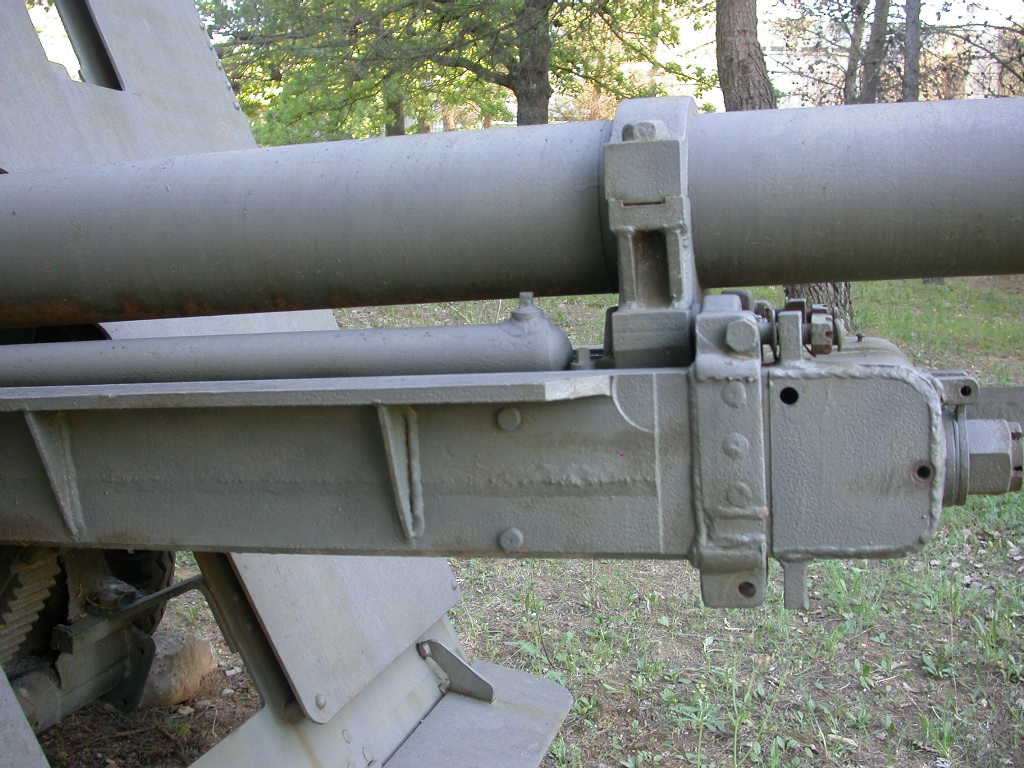

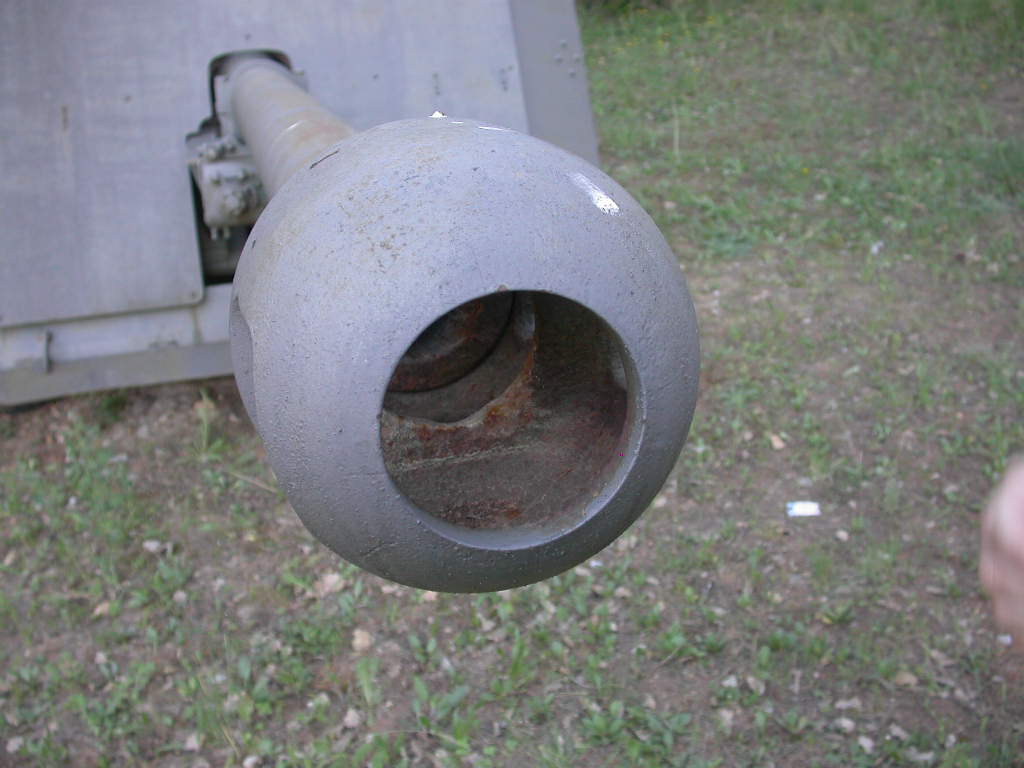

Mark I affut original avec frein de bouche
Mark II canon pour char sans frein de bouche remplacé par le contrepoids. Mais le frein de bouche a été ajoutée en Mars en 1944 avec l'introduction de l’ obus APDS .
Mark III 1943 version navale utiliser sur LC semblable au Mark I, mais avec un système de chargement semi automatique.
Mark IV pour char avec modification de la culasse qui a été pivoté sur le côté pour prendre moins de place.
Mark V pour char c’est la version Mark IV avec frein de bouche utilisé sur d'Achille.
Mark VI pour char c’est une adaptation du Mark IV avec une culasse raccourcie.
Mark VII pour char version Mark. VI, avec nouvelle culasse.
Caractéristiques
Type: Antichar
Calibre 77mm
Equipe de pièce: 7
Poids total: 2097.45 kg
Longueur: 4.58 m
Largeur: 2,441 m
Hauteur: m
Performances
cadence de tir 10 coups / m

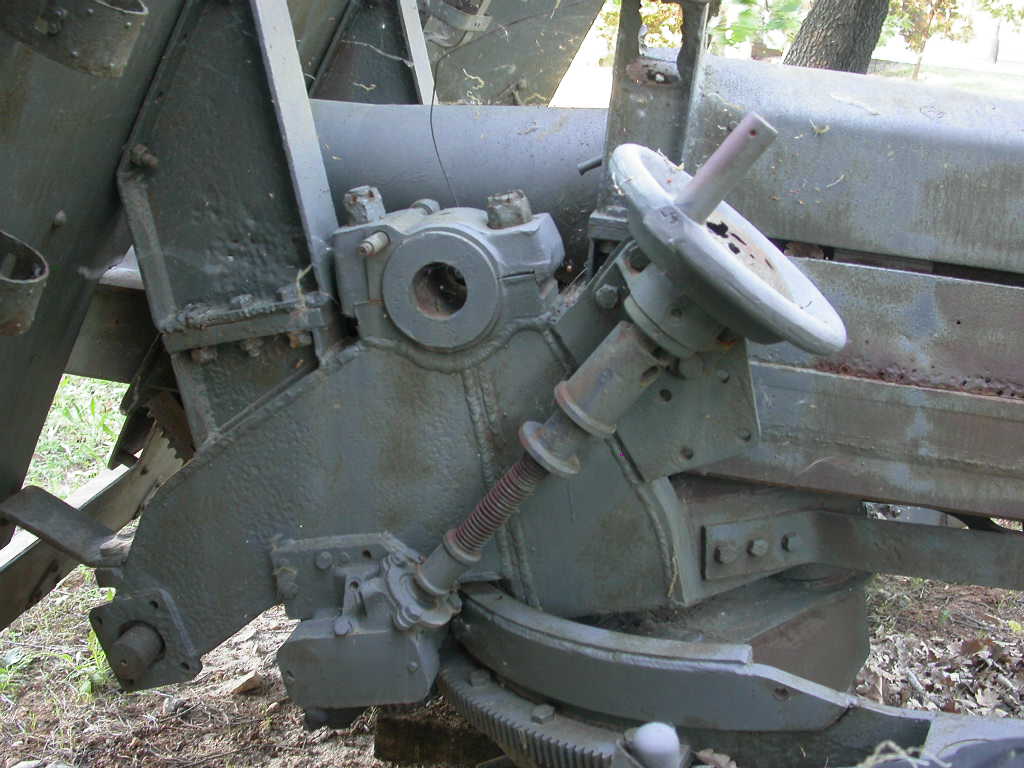

Site -6 ° à 16,5 °
Azimut: 60 °
Poids des munitions 7,65 kg
Vitesse initiale: 1204 m / s
Pénétration de 1km / 109 mm
Portée 10 km max



The 17pounder
Introduction




The tank design evolved throughout war hand-in-hand with the anti-tank weapons.
To resume when a powerful armoured fighting, new gun and new types of ammunition were developed to destroy him and a new type of armoured fighting vehicles appeared to defend against them and
new gun and new types of ammunition were developed to destroy him ect ect.
For the British until spring of 1941, the anti-tank gun used by the British and Canadian armies was the 2 pounder(40 mm) accepted for service in October 1934 in spite of its small calibre (40mm) it was very efficient against enemy armour, he could pierce 42mm of armour at a range of 914 metres however, the fact was that when the war broke out, it was the best weapon of its calibre in the world and could make KO any German tank in service. Its possibility of smooth and rapid 360 degrees traverse on a three legged platform, and superb sights were supreme assets,
He could be produced quickly and he was the standard tank gun of the Covenanter, Matilda II, Valentine variants up to and including Mark VIIA, Crusader Mk. III, and Churchill variants Mark III and IV.
.But in 1941 he became obsolete so an heavy AT gun was needed, it was developed the 6-pounder, but he enter production until November 1941.
But after the disaster of the Campaign of France an the Dunkirk evacuation, (676 2 pounders had to be left behind in the Operation Dynamo ) it was decided to continue 2 pounder(40mm) production because British were desperately short of guns, and a German invasion was imminent and converting the factories for the larger gun would take time.
The 6pounder (57mm) subsequently became the main British and Canadian anti-tank gun for Desert war . He was the standard tank armament, for some tanks like Ram and Churchill and the standard antitank weapons on anti tanks regiments . But for the D Day the 6pounder had been replaced in tanks and in anti-tank regiments, but he it continued to be used by infantry regiment
The 17 pounder.

Internet


The Ordnance QF 17-pounder was a 76.2 mm AT gun developed and used by British and Commonwealth forces during WW2 He as equipping also a number of British tanks and it was the most effective allied AT gun of the war
The research for replace the 6 pounder by a powerful gun began in late 1942 in fact in the same time the British were confront to the new German Tiger tanks (with rumour about the Panther ) and they will be use against him the 25 pounder
So the 17pouder had been built to counter the, new german tanks generation
By mid 1944 the 17pounder was the main weapon in most anti-tank regiments, and a modified version was on Sherman Firefly tanks .and on self-propelled tank the Archer with gun mounted on the rear of the vehicle on a obsolete Valentine chassis and finally he wad also mounted on Achilles the TD 0 tank destroyer with the 17 pounder instead of thee original 3 inch US antiaircraft gun.
With the Firefly and the Achilles British had a powerful weapon better than the most powerful German anti tank gun
But it was available only in relatively small numbers, and the Americans preferring to develop their own 76.2 mm gun.
Development
On November 21st 1940, a year before first 6pounders were produced, their successor entered its design stage after a meeting on April 15th 1941 . It is a 17 pounder or 76mm gun firing a 7.7kg shot It was chose and on May 1st 1942 the gun was approved for service after several months of testing of the four pilot models But there is the choice between 2 models The Mark I and the mark II
The difference will be found in
The mark II has additional lugs for tank mounting ans a muzzle cap instead a muzzle break

Internet


.It was high time .In February 1943 to stop the new Tiger tank some of the first 17-pounders (100 ) were rushed to the front line where advance of the DAK had been halted only by the famous 25 pounder field gun playing the role of an anti-tank weapon. It is a Pheasant mounted So great was the rush that they were sent before proper carriages had been developed, and the guns had to be mounted in the carriages of 25 pounder Fully developed 17 pounder was placed into production in 1943 and were first used during Italian Campaing The gun was also quickly adapted for use on various tank chassis,
For the British mount this gun on existing British chassis was no possible, but it was possible a conversion with the M4 Sherman tanks
This conversion rush into service in time for overlord operation ads the Sherman Firefly So as to fit into the turret of the Sherman the gun had to be rotated through 90 degrees, ie it lay on its side, and an additional box was welded to the back of the turret to allow for the recoil.
Another British conversion the TD 10 in Achilles or 17 pdr M10. The 17 pounder was also y fitted to the Australian Sentinel for test but no Sentinels equipped with this gun entered service
The 17-pdr was a much bulkier and heavier weapon than its predecessor. As a result it had to be towed as it could not effectively be moved by its crew alone and needed vehicles on all terrain and was issued strictly to armour and anti-tank artillery units, and not infantry.
The other disadvantage of the 17-pdr was the very large muzzle flash when it was fired, due to the large amount of propellant in its cartridges
In the anti-tank role it was replaced after WW2 by the 120mm BAT recoilless rifle and he was used since Korean War not like anti tank gun but in general support use against bunker positions.
The United States Army did not use the 17-pounder for some reasons
The employ doctrine says the role of fighting enemy tanks was given to the TD and the tanks are use in infantry support exploitation roles, avoiding combat with enemy tanks whenever possible.
Description
The gun was originally mounted upon a modified 26 pounder mark I carriage know as 17/25pounder or Pheasant. During the trial this gun as a slow rate of fire (important for a an AT Gun )

Internet


For example the gun with the 17 pounder carriage fire 176 rounds when the 17/25pounder fire only 31 rounds
The 14/25 pounder was only used during the Tunisian campaign for the rest of the production the standard carriage was the Mark I
he has a simple design with a split trail where both trail legs were cranked . The trial and spade were removable. The axletree ends of the trail legs were forked to form a hinge
The 17 pounder use the N° 51 Mark I S sighting telescope

Internet


the 17 pounder required a seven detachment for fight the gun because if the drill for this gun was similar to the other guns , moving was another matter

Internet Internet


The 17 pounder is towed by a variety of vehicle but it is the Morris 3 ton or Half track who are used by British . In Itlay after war it was used converted M4 Sherman


Vehicle mount
Challenger A30
Avenger A 30
Comet I A34
Archer TD
Firefly
Achilles
Black Prince A 43 (prototype tank, never fielded)
Cruiser Tank Mark Iv (Australian prototype never fielded)
Post-war
Centurion
Variants
Mark I original mount with muzzle brake
Mark II tank gun first the muzzle brake was removed and replaced by counterweight. But the muzzle beake was was added back on in March 1944 with the introduction of the APDS shot.
Mark III 1943 naval version use on LC similar to the Mk. I, but included an semi automatic loading system.
Mark IV tank adaptation, with a different breech where the block slid to the side instead of down to take up less room.
Mark V tank gun (version of the Mk IV ) with muzzle brake used on Achilles.
Mark VI Tank Gun ( Mk. IV adaptation ) with a shortened breech.
Mark VII tank gun version of the Mk. VI, change to the breech.
Technical data
Type: Anti-Tank
Crew: 7
Total weight: 2097.45 kg
Length: 4.58 m
Width: 2.441 m
Height: m
Calibre 77mm
Performances
Rate of shooting: 10 rounds/m
Elevation:-6° to +16.5°
Traverse: 60°
Ammunition given for HEATS
Weight: 7.65 kg
Initial velocity: 1204 m/s
Penetration 1km /109 mm
Range 10 Kms max
