Hecht (Brochet) Dresde













Le Hecht (Brochet )
English Translation

Le Hecht ou brochet est un sous marin de poche de type XXVII Type A avec un équipage de 2 hommes construit par les chantiers Germania à Kiel durant la 2° Guerre Mondiale

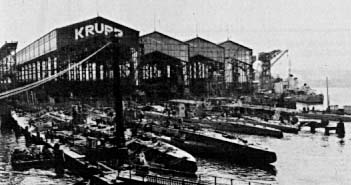

Germania Werke Kiel (Source Internet )


Pourquoi les Allemands ont ils développé des sous marins de poche ?
Plusieurs réponses mais la plus certaines vient des attaques des sous marins de poches britanniques contre la Flotte de combat Allemande et notamment de l’opération Source qui a eut lieu le 23 septembre 1943 lorsque 3 sous marins de poches les HMS X 5 X 6 et X 7 ont attaqué le Tirpitz à Kafjord Seuls les X6 et X7 ont réussi à placer leurs charges de profondeur sous la quille du cuirassé qui fut immobilisé durant 6 mois le X5 fut perdu corps et bien
 Apres cette attaque l’état major de la marine ( OKM ) ressort des vieux plans et lancer la construction de toute une famille de sous marins de poche
Nous assisterons à la naissance des Seehund Biber Molch Niger Marder and celui qui nous intéresse le Hecht
Le Hecht (Brochet)

Le Seekriegsleitung décide en 1944 de faire construire un sous marin de poche poseur de mines mais comme cet engin ne pouvait plonger et ne se dirigeait qu’avec les courant il devait être transporter vers les objectifs aux moyens de navires plus gros
Pour la navigation il utilisait un gyroscope et un compas
Après les premiers essais les recommandations du Seekriegsleitung changent Au lieu d’un sous marin poseur de mine il faut un sous marin avec une torpille qui puisse combattre les navires ennemis le long des cotes . Aussi des changements sont effectués et le Hecht troque sa tête explosive pour des batterie qui lui donnent une autonomie de 69 miles à 4 noeuds
Le premier engin est lancé en Mai 1944 et 53 furent construits (U 2111 - U 2113 and U 2251 - U 2300)par les chantiers GermaniaWerk à Kiel
Seulement 3 sous marins ont été construits avec la tête explosive . Le restant sera équipé de torpilles
Mais suite à un rayon d’action limité cet engin n’est pas adapté à sa mission aussi il est relégué dans des taches d’entraînement.
En parallèle des plans sont établis pour un Hecht amélioré ; Cela sera un sous marin de poche désigné type K qui ressemble fortement au Hecht et qui deviendra le  type XXVII B 5  ou Seehund

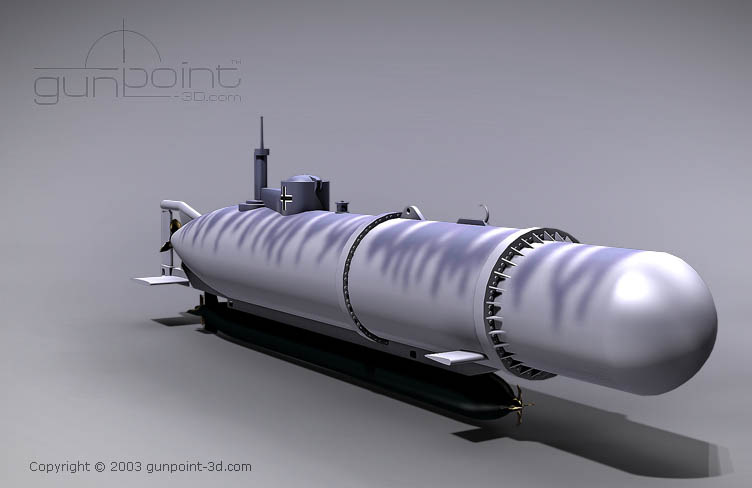

Hecht (Source Internet )





Caractéristiques
Type XXVIIA
Equipage 2
Exemplaires construits 53
Déplacement 11.83 tons
Profondeur 50m (max)
Dimensions
Longueur 10.39m
Largeur 1.7m
Diamètre 1.3m
Motorisation batteries 8.8kW
Vitesse en surface 5.7 noeuds
Autonomie 65miles à 5.7 nœuds
 Armement 1 torpille de 533 mm ou une mine

Merci à Oleg Merci à Oleg





The Hecht (pike)

The Hecht (pike ) is an Midget Submarine type XXVII Type A  built at in Germania shipyard in Kiel,during WW 2 with 2 man crew.



Germania Werke (Internet Source )





Why the development of this midget submarine by the Germans?
Several reasons  but for germans is the british attack by midget submarine against german battle ship
On September 23rd 1943 during the Operation Source 3 midget submarines the HMS X5, X6 and X7 attack the Tirpitz in Kafjord Only the X6 and 7 drop their charges underneath the battle ship the HMS X 5 was MIA This attacks keep the Tirpitz out of action for at least 6 months
After this attack the OKK bring out the plans of midget submarine and launch programs for all a family of midget submarine
You can see the birth of the Seehund the Biber the Molch the Niger the Marder and
the Hecht
The Hecht (pike)

The request of the Seekriegsleitung are to built originally a minelayer midget submarine in so he was exclusively designed for underwater rides with a small radius of action  resulted,  so it can be brought near the target by larger units . This first hecht  cannot dive he follow the tides usually cells. For navigation, he use gyroscope compass with converters
After the first test the request of the Seekriegsleitung changed: Instead of minelayer midget we found now a midget submarine with a torpedo to combat enemy ships over water near the coast Also the Hecht  exchange the first war head (deep charge )with batteries to be autonomous  on 69 miles at 4 knots
The first boat was launched in May 1944  and a total of 53 specimens  were built (U 2111 - U 2113 and U 2251 - U 2300). By GermaniaWerk in Keil  Only three boats were in the original version with one magnetic mine holder instead of a torpedo  were built
Due to its limited scope the Hecht was not suitable for torpedo attacks, therefore, all boats in were use for training purposes.
Parallel some plans to develop the Hecht were launch .It is a midget submarine with the type designation K, which is also a strong resemblance to the Hecht   It was the type XXVII B 5, called Seehund

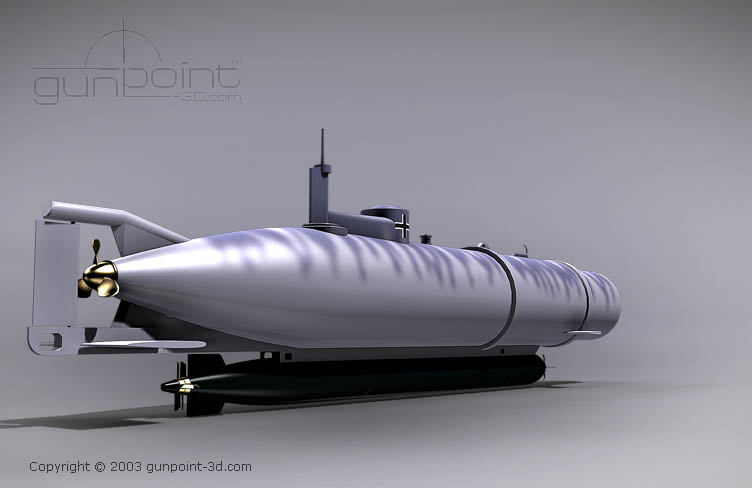

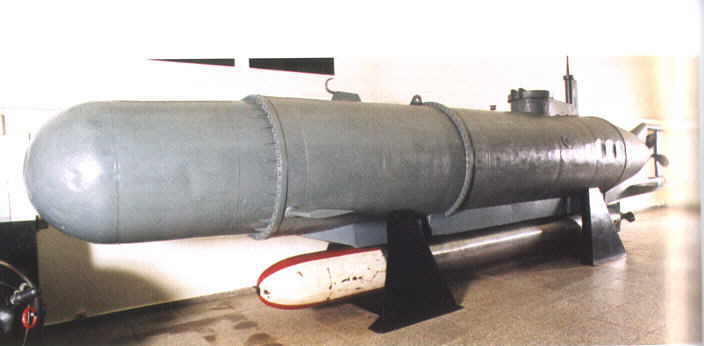

Hecht (Internet Source)





Specifications
Type Type XXVIIA
Crew 2
Number built 53
Displacement 11.83 tons
Diving depth 50m (max)
Dimensions
Length 10.39m
Beam 1.7m
Diameter 1.3m
Motor electric batteries 8.8kW
speed Surfaced 5.7 knots
Maximum range 65miles at 5.7 knots
Armament One 533 mm torpedo or one mine
