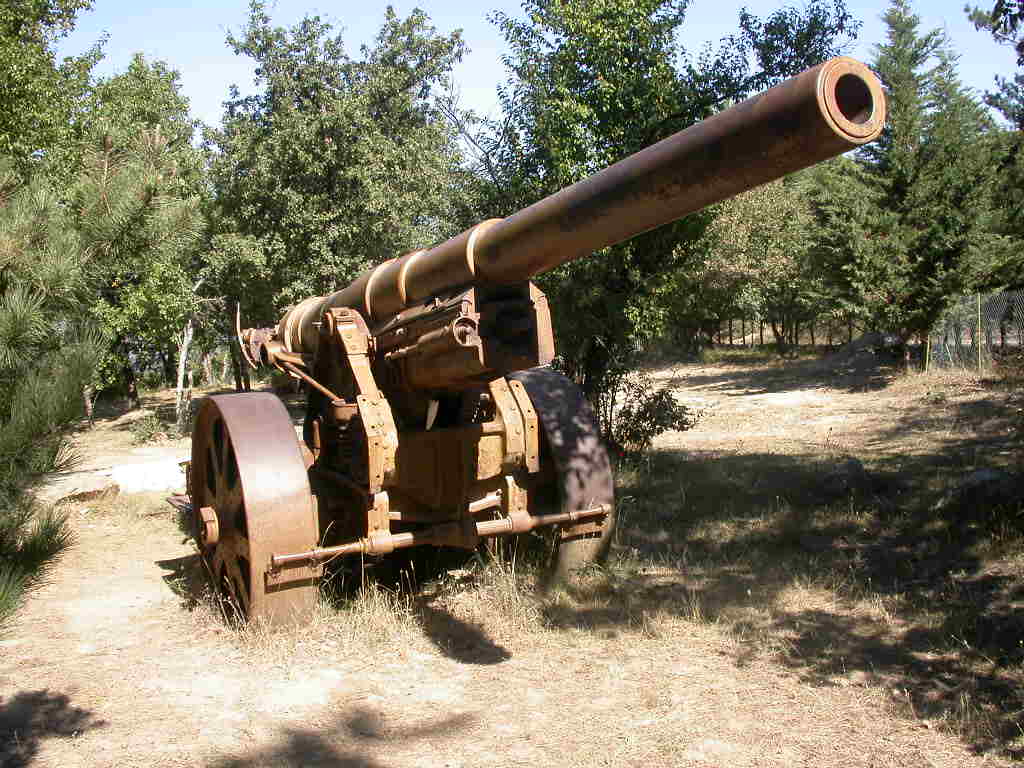

Canon 15 cm Autokanone M. 1516 Rousiilon









Skoda. 15/16 Caliber 15 cm Pyrénnées Orientales
English Translation




Ce canon est le résultat d'une modification du canons Skoda Caliber 15/15 cm (appellation d'origine de 15 cm M.15 Autokanone), et il fut produit de 1919 à 1921 par Skoda de Pilsen à 10 unités (en 1927 le nom de ce modèle a été modifié en canon lourd Vz. 15 / 20 Calibre 15 cm).
L'arme se compose de deux fardeaux pour le transport, voiture avec canon et une voiture avec l’affut et il utilisent un tracteur Skoda Z
Le canon est en acier nickel-chrome-e recul variable est contrôle par des freins pneumatiques .Les roues sont en métal.
La mise en batterie ( remontage compris ) dure environ 3 heures.
Cette pièce se trouvait durant la 2e Guerre Mondiale au Cap Béar
Munitions
grenade 15 calibre 15 cm HE
grenade 17/19 Calibre 15 cm,
grenade 17/28 calibre 15 cm
Obus 15 calibre 15 cm.
En automne 1938, il y avait en service 11 canons, auprès du 301Rgt d'artillerie
Caractéristiques
Poids (en ordre de route) 18.4 tonnes
Poids (batterie) 13. 2 tonnes
Caliber 152,4 mm,
Nombre de rainures 42
Équipage de pièce 17
Longueur du canon - 6 m (40 calibre),
Azimut -6 ° à +45 °,
Site ± 3 °
Poids munitions - 57,2 kg,
Vitesse initiale V° 577 m / s,
Portée maximale 20 500 m
Cadence 1 coup par minute

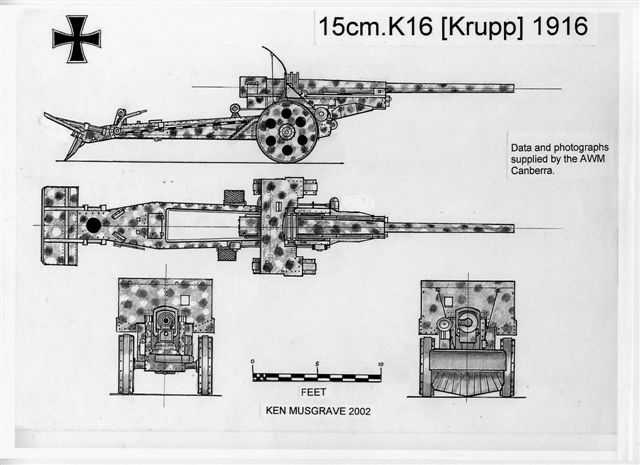

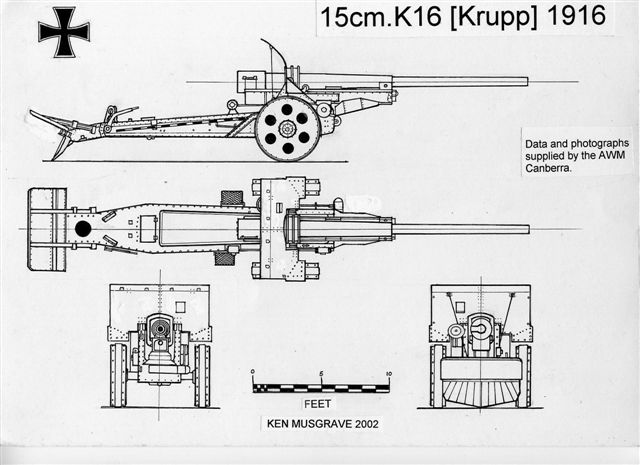

A ne pas confondre avec le 15cm K16 Krupp  Not to be confused with the 15cm Krupp K16






Skoda. 15/16 Caliber 15 cm Pyrénnées Orientales


This weapon system result of a modification of heavy cannon Skoda 15 Caliber 15 cm (original designation of 15 cm M.15 Autokanone), produced from 1919 to 1921 by Skoda in Pilsen in the total number of 10 units (in 1927 this pattern was modified by a heavy cannon Vz. 15 / 20 caliber 15 cm).
The weapon consists of two transport components, the main conclusion and the carriage with axle. The barrel of the chrome-nickel steel shell construction with V-closure and firing with the trigger line, variable recoil was regulated liquid and air brake door phones.

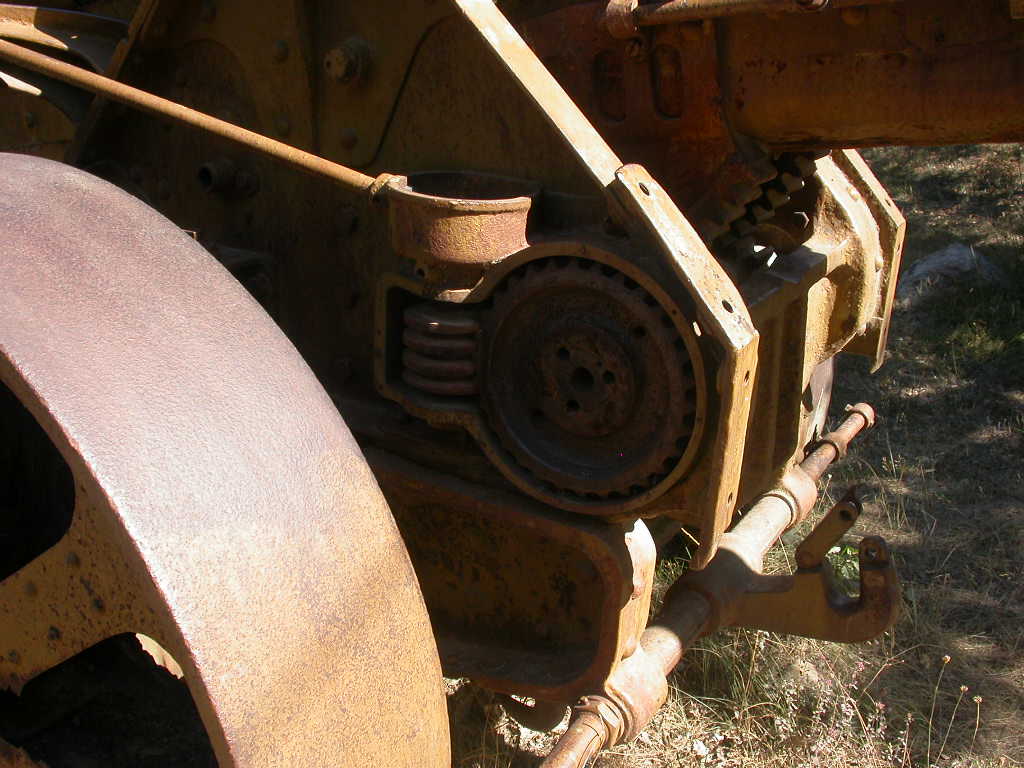

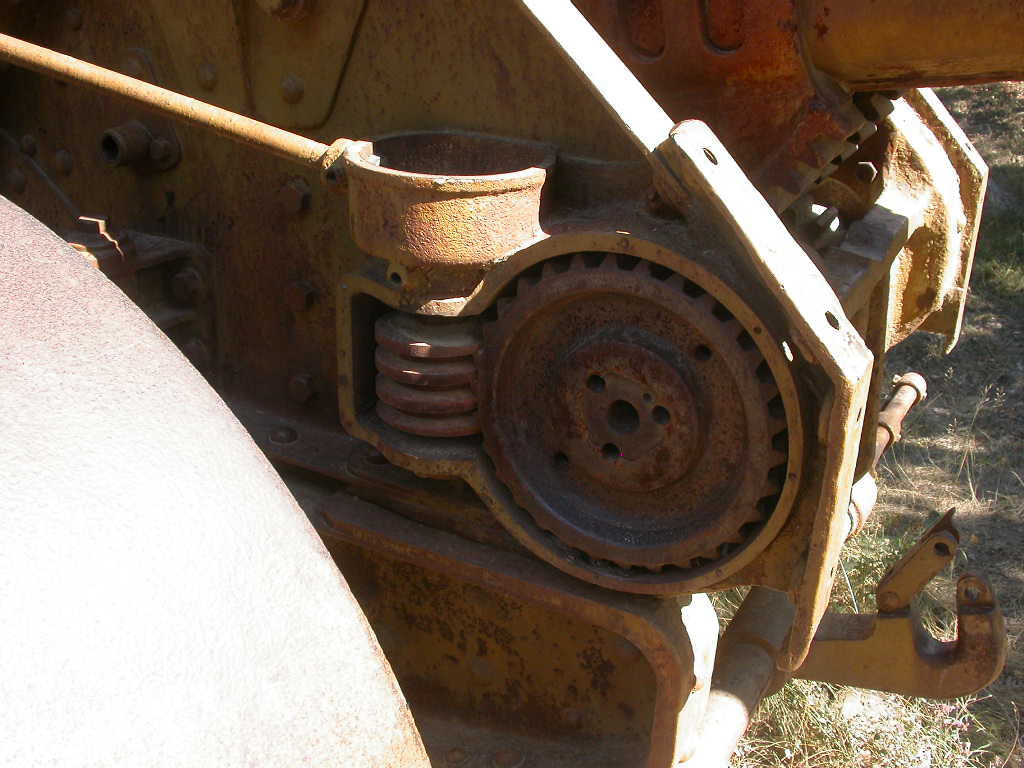

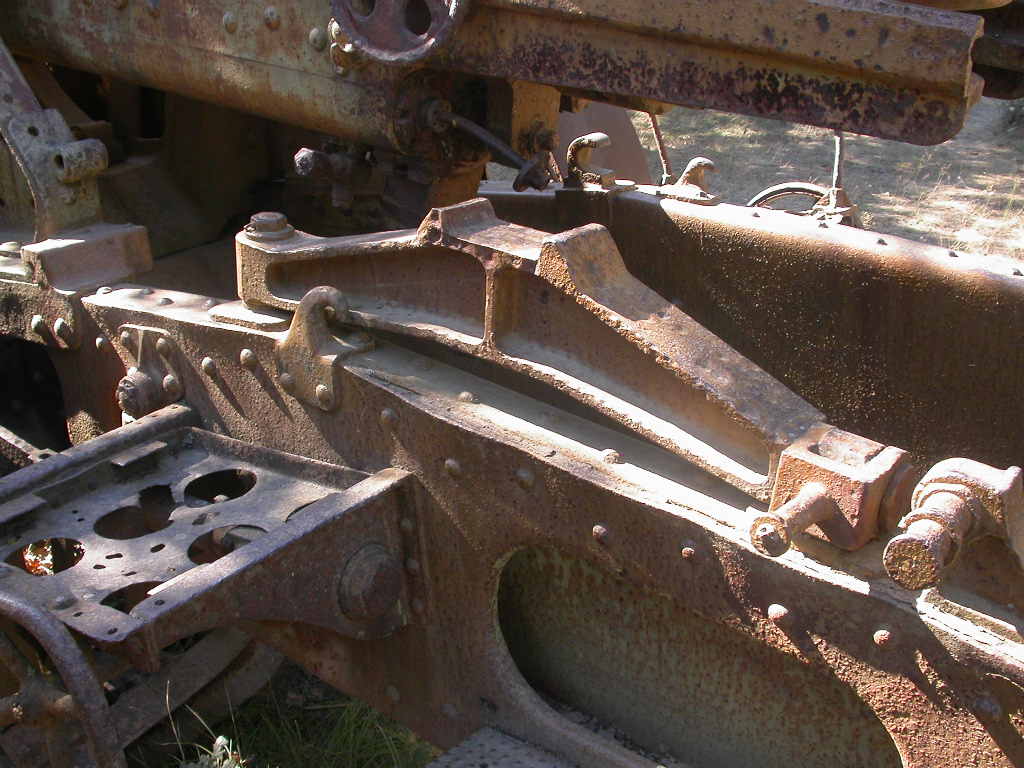

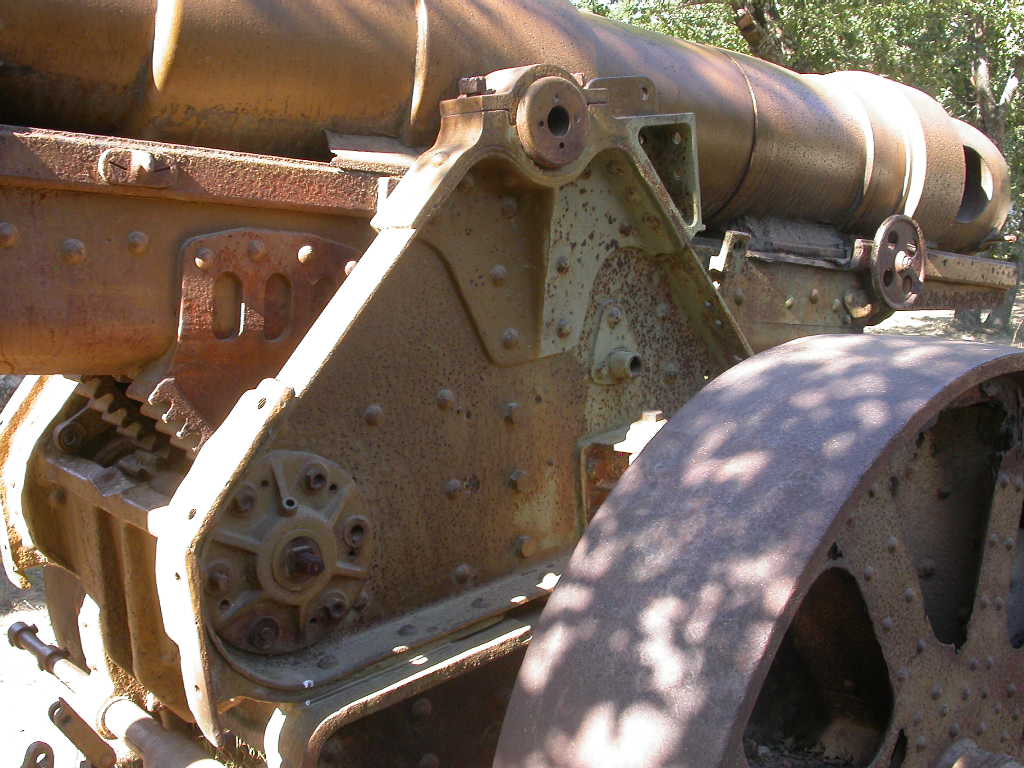

Part of the mount cradle with hydraulic brake, the upper part of the mount mechanism and the bottom mount to the axle, wheels and metal stylus.
During transport the barrel was pulled on a special car and gun barrel was transported in two units, by a wheeled tractor Skoda Z
Preparing to fire crew will be works about 3 hours.
He use
grenade sharp vz. 15 caliber 15 cm
grenade vz. 17/19 Caliber 15 cm,
grenade vz. 17/28 caliber 15 cm
shell vz. 15 caliber 15 cm.
In autumn 1938, he was in service with a total of 11 guns, which were incorporated into two sections Artillery Regiment 301 . This gun was during WW2 in Cap Béar
Technical data
Weight (travel) 18.4 tons
Weight (battery 13. 2 tons
caliber - 152,4 mm,
Number of grooves 42
Crew 17
Barrel length - 6 m (40 caliber),
elevated -6 ° to +45 °,
site ± 3 °
weight charge - 57.2 kg,
muzzle velocity - 577 m / s,
Maximum range - 20 500 m
Cadence - 1 shot per minute

Autre Photoscope (Other Walk Around ) 1
