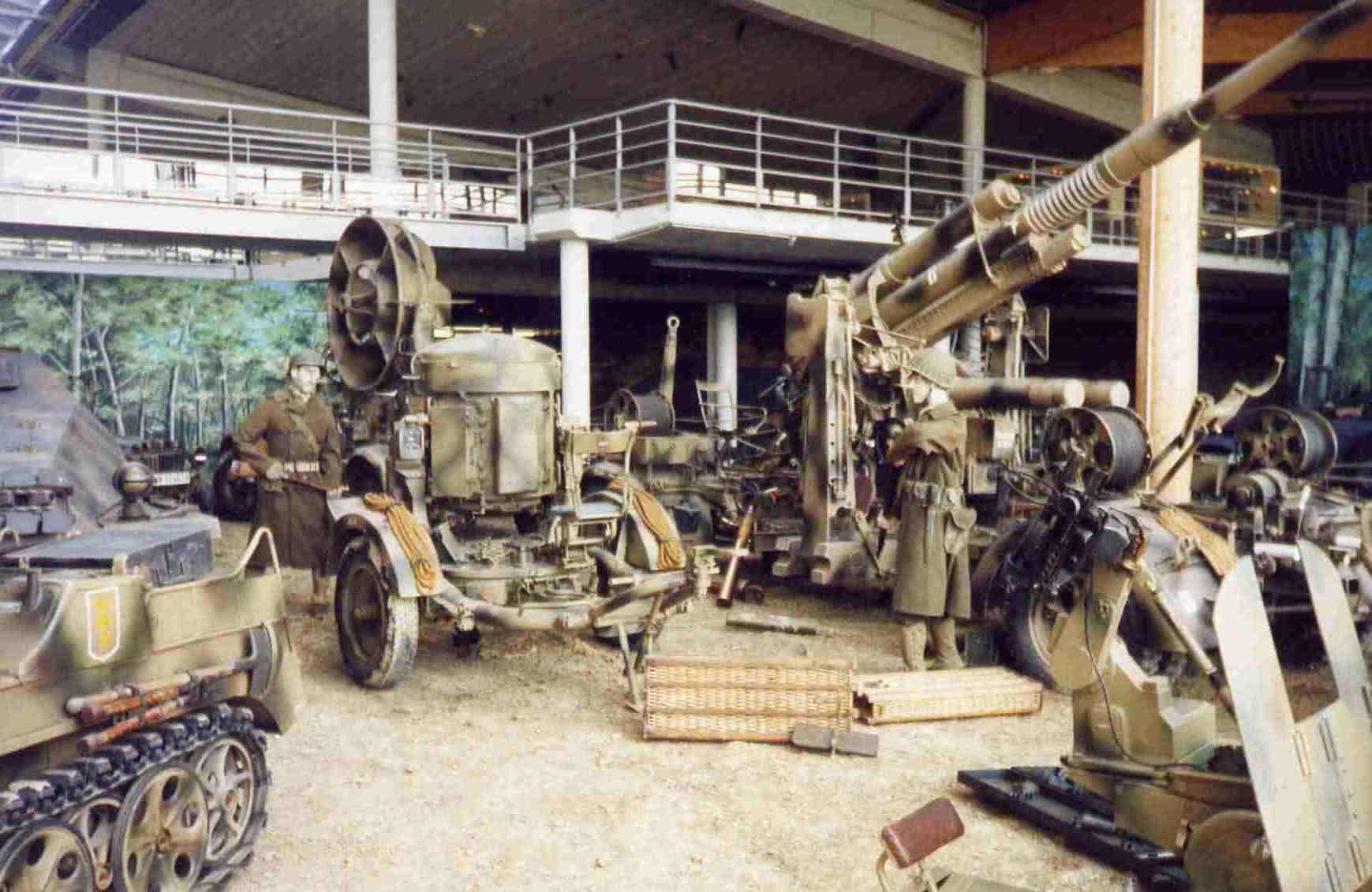

Richtungshörer Ringtrichter RRH (Novion)









Richtungshörer Ringtrichter RRH (Télésitemètre)
English Transaltion



Le détecteur acoustique directionnel est un appareil de localisation acoustique des sources sonores, qui fut mis au point par Max Wertheimer et Erich Moritz Von Hornbostel à l'Institut de psychologie de Berlin vers 1915 .Il est le débouché de travaux pour la reconnaissance militaire.En francais son nom exact est  télésitemètre.
Avec les progrès techniques ce type d’engin sera peu à peu abandonné au cours de la Seconde Guerre mondiale
Les besoins
Les militaires avant l’apparition du radar et de l aviation avaient besoin d’un engin pouvant identifier le départ des salves d’artillerie . Comment par une reconnaissance au début purement acoustique

Internet Internet


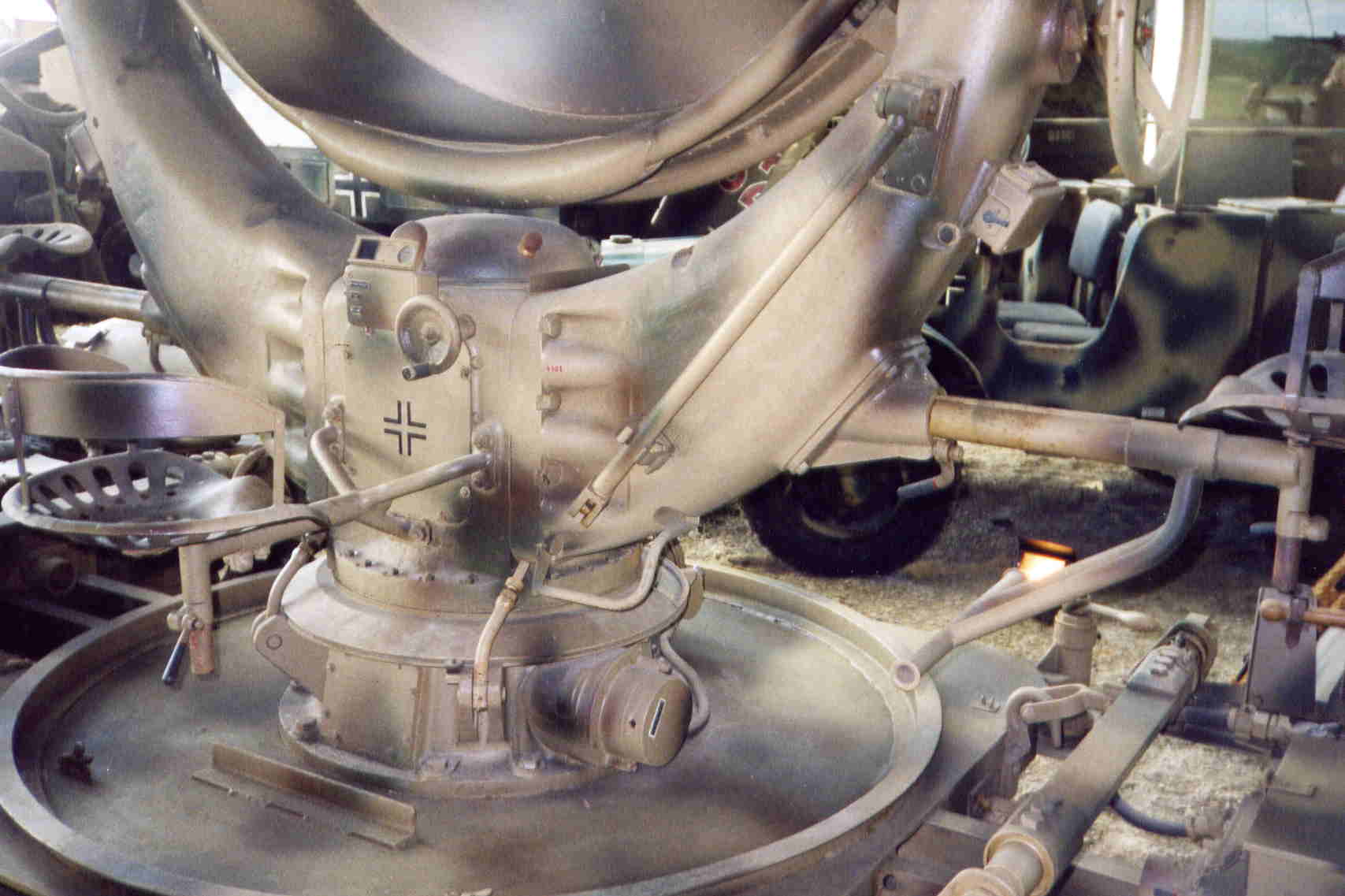

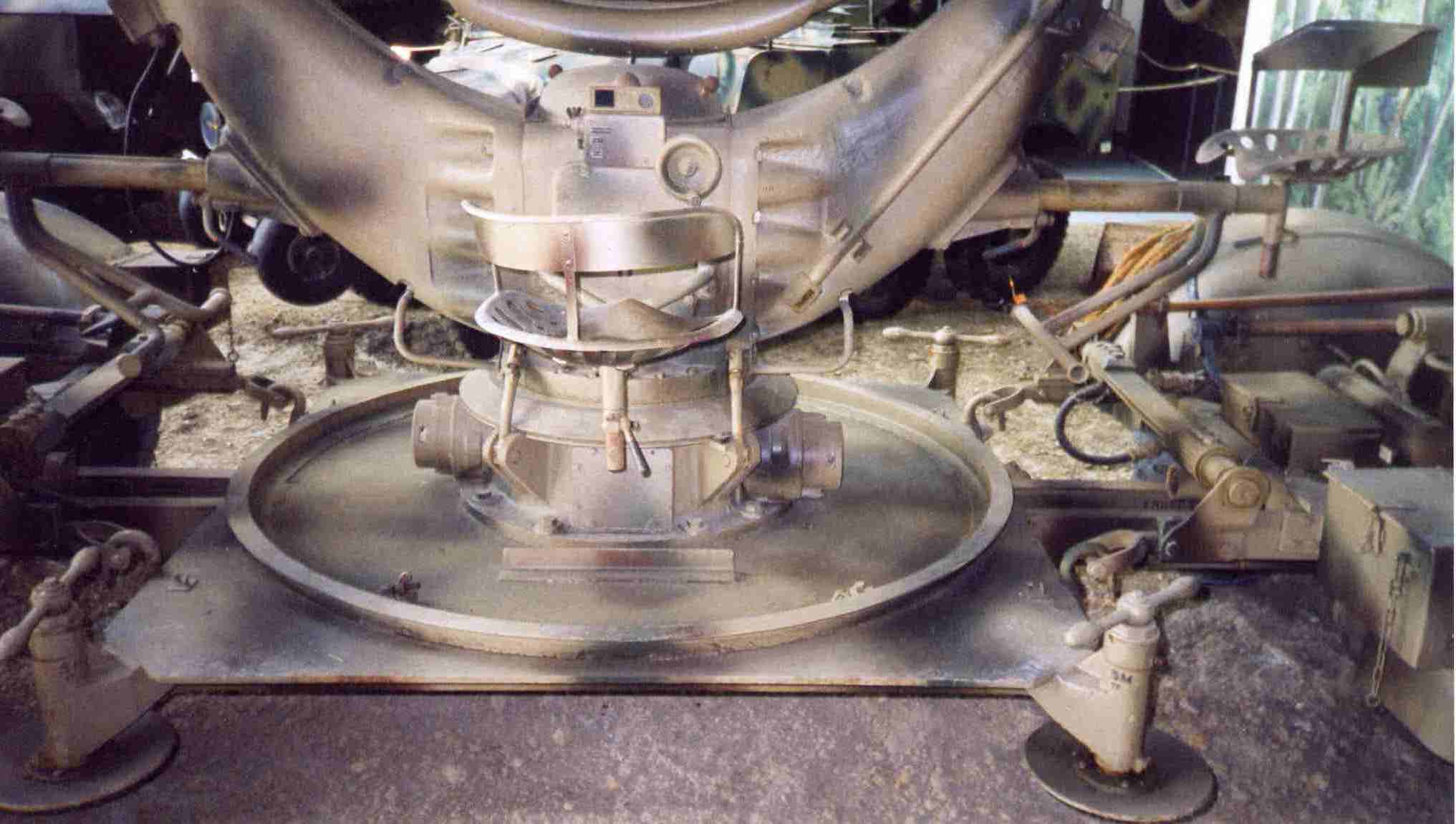

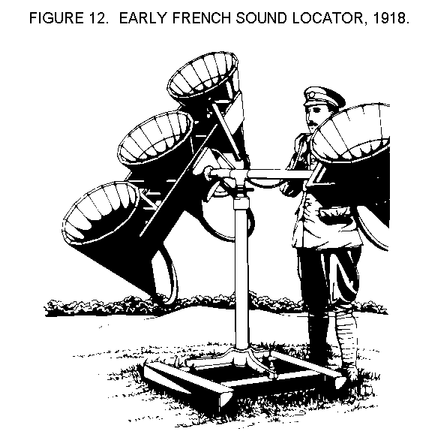

L’appareil proposé se compose de deux « trompettes » ou auvents , qui sont attachés à une longue perche, La base est installée sur un trépied et est mobile

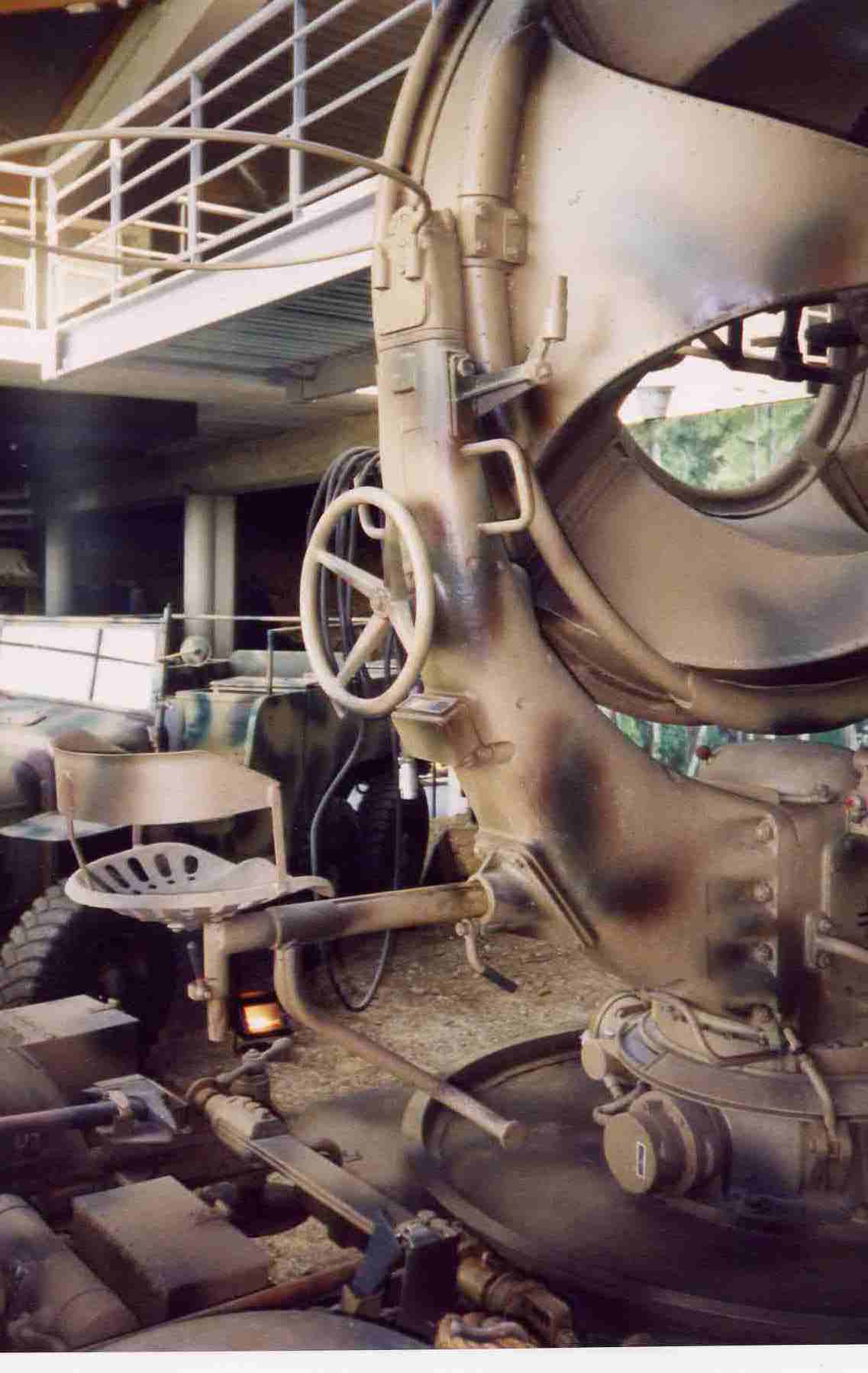

Les Auvents sont reliés via des câbles l’opérateur.


Comment cela fonctionne
Le fonctionnement est basé sur la perception très précise des ondes moyennes. L’onde se propage mais pas de façon similaire entre les 2 oreilles
Avec les auvents qui amplifie les sons l’operateur peut dans un premier temps cibler l’endroit du départ en en tournant l’appareil peut localiser le départ du tir lorsque le son parvient de façon égale aux 2 oreilles
le brevet est déposé en Juillet 1915 pour un brevet ,et dès 1916, il est déjà utilisé par les militaires . Mais les résultats attendus pour les tirs d’artillerie sont décevants car les barrages d artillerie trop nombreux ne permettent de localiser avec précision les positions des batteries
Par contre ce matériel fut très utile pour la détection des avions dès 1917 Mais l’arrivée de nouveaux types d’avions plus rapides et du radar vont condamner ce type de matériel
Wertheimer a essayé au cours de la Première Guerre mondiale de se servir de cet appareils pour détecter les bruits d'hélice des sous-marins. En raison de difficultés techniques, le projet n'a pas pu être mis en œuvre.

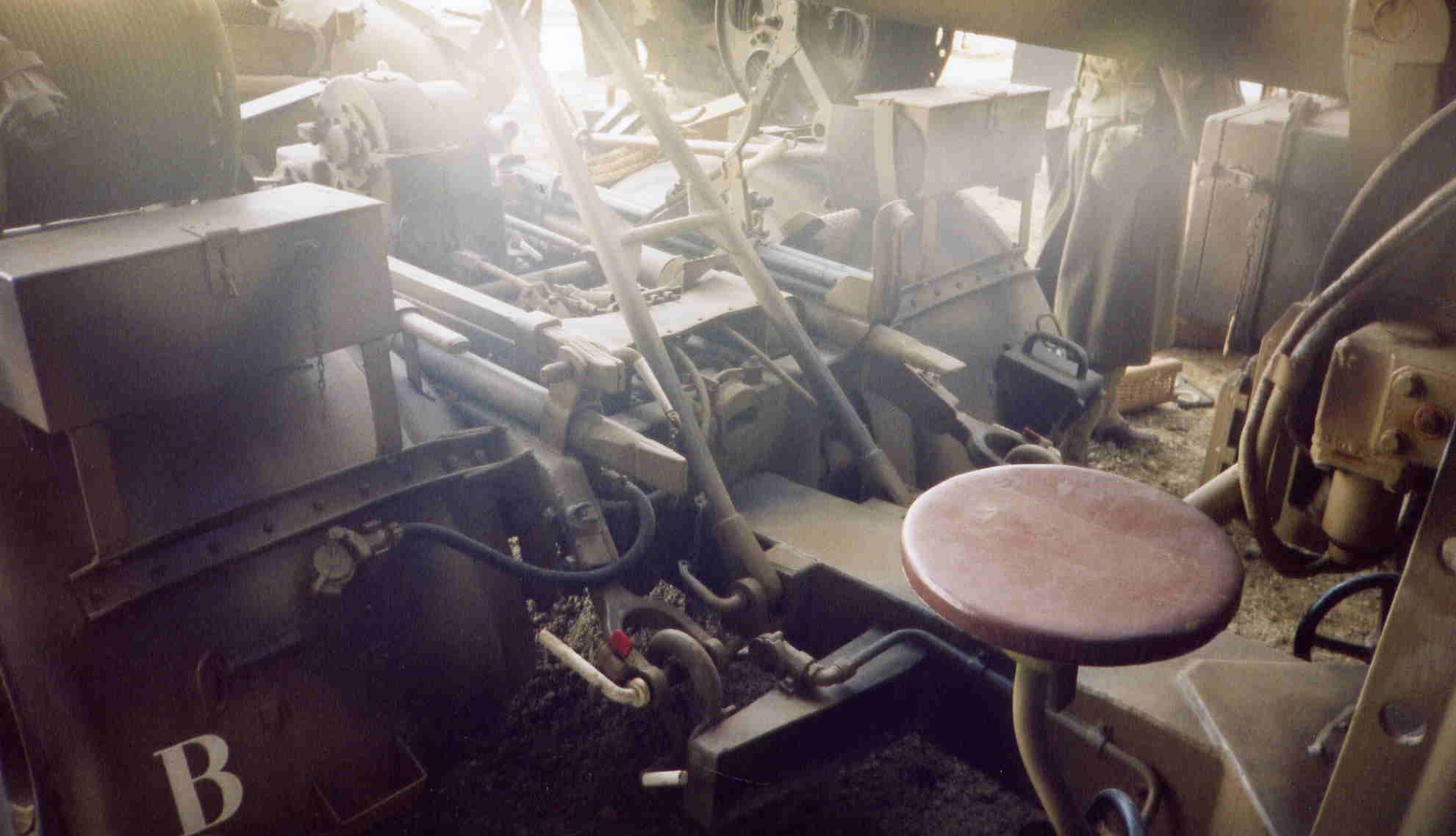

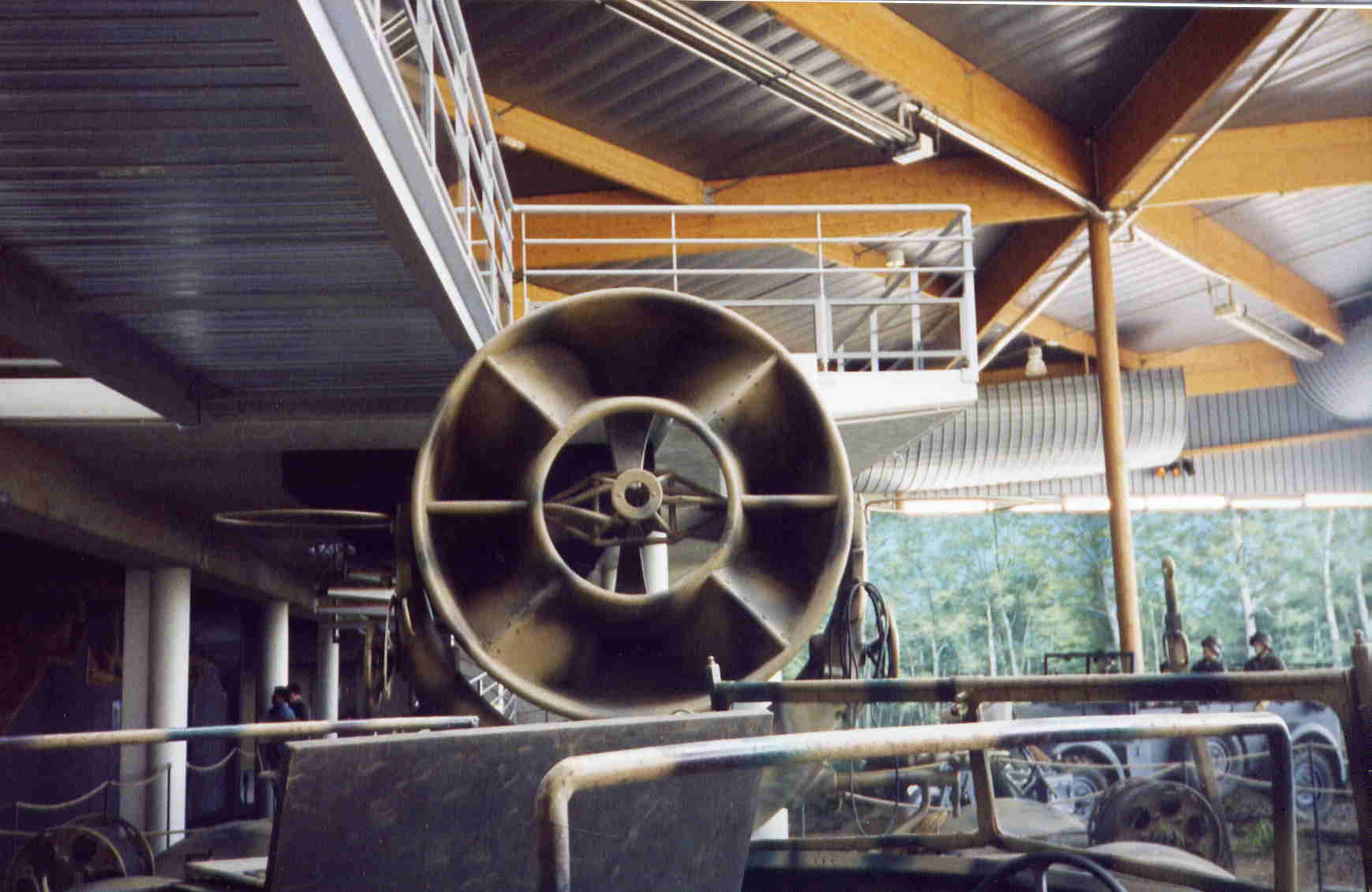

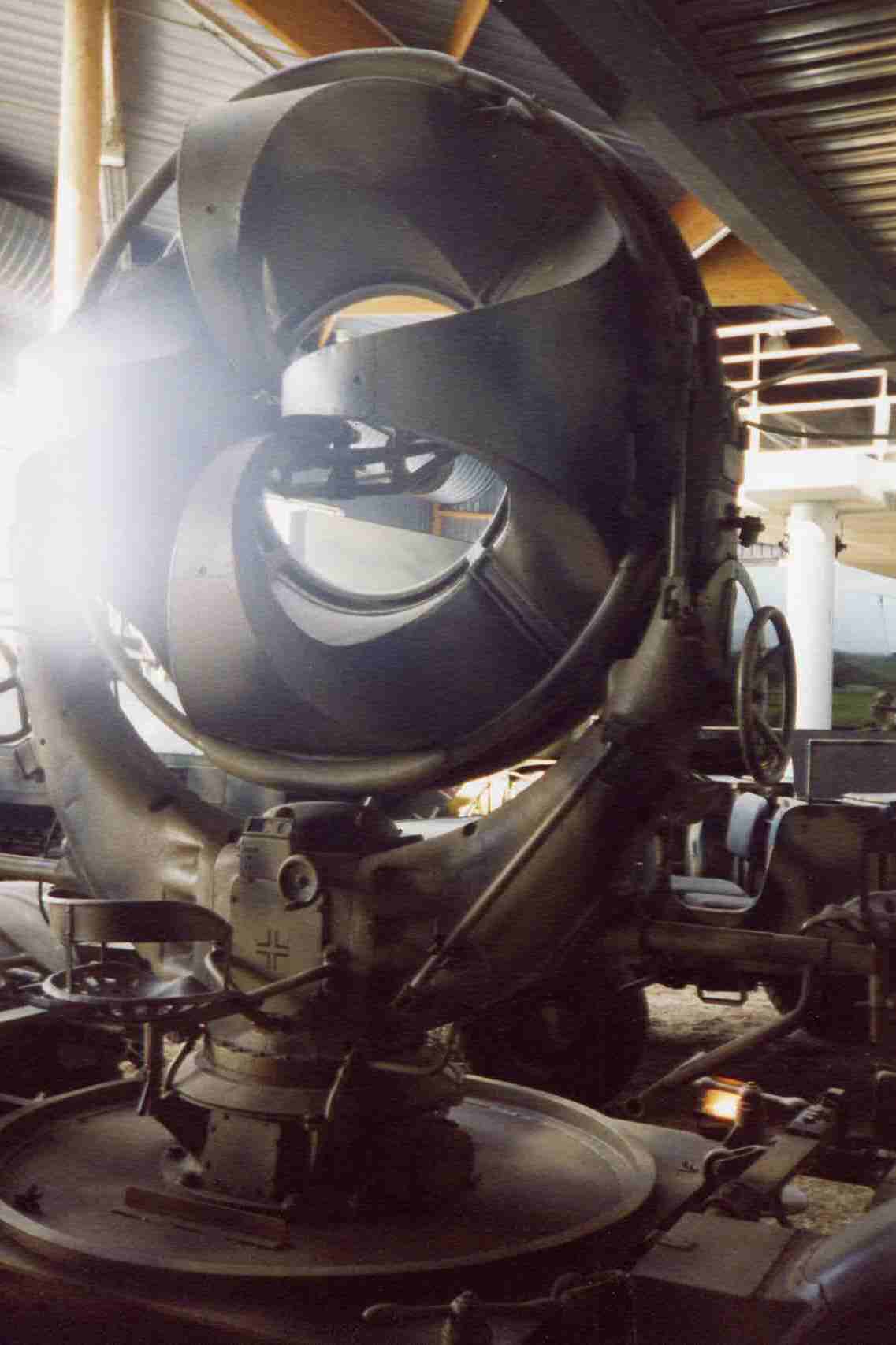

Le RRH dans l’armée Allemande
Malgré les restrictions imposées par le traité de Versailles. L’Allemagne développa vers le milieu des années 30 un programme appelé Flakrüstungsprogramm avec la construction de projecteurs et de RRH .
Au début de la Seconde Guerre mondiale, les batteries de projecteurs étaient équipés aussi de six à huit RRH, permettant la détection d'avions ennemis en approche surtout de nuit
Les projecteurs étant alors réglés vers la source acoustique
La déformation du son est analysé par un calculateur qui désigne la direction est la vitesse de la cible La distance d'écoute étant d'environ 5 à 12 km (variable selon la météo, la puissance des moteurs de l 'avion ,l'environnement et des capacités humaines
Un des éléments qui fit que cet appareil resta en service c’est qu’il est insensible aux brouillages électroniques Aussi en août 1944 on trouve 5559 RRH 5559 en service

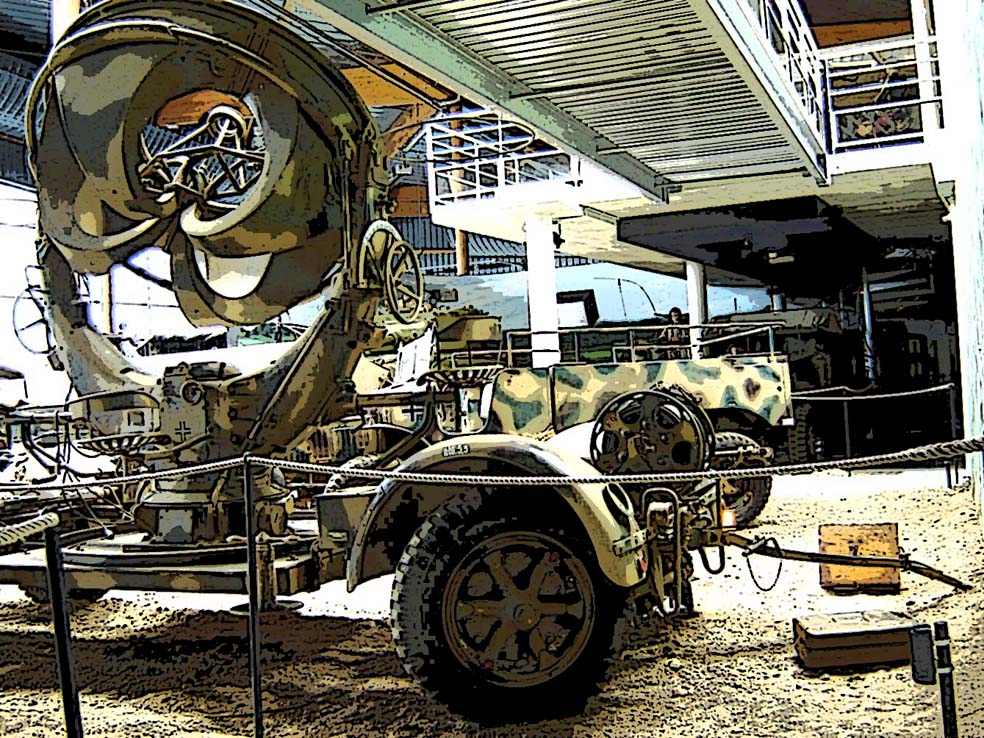

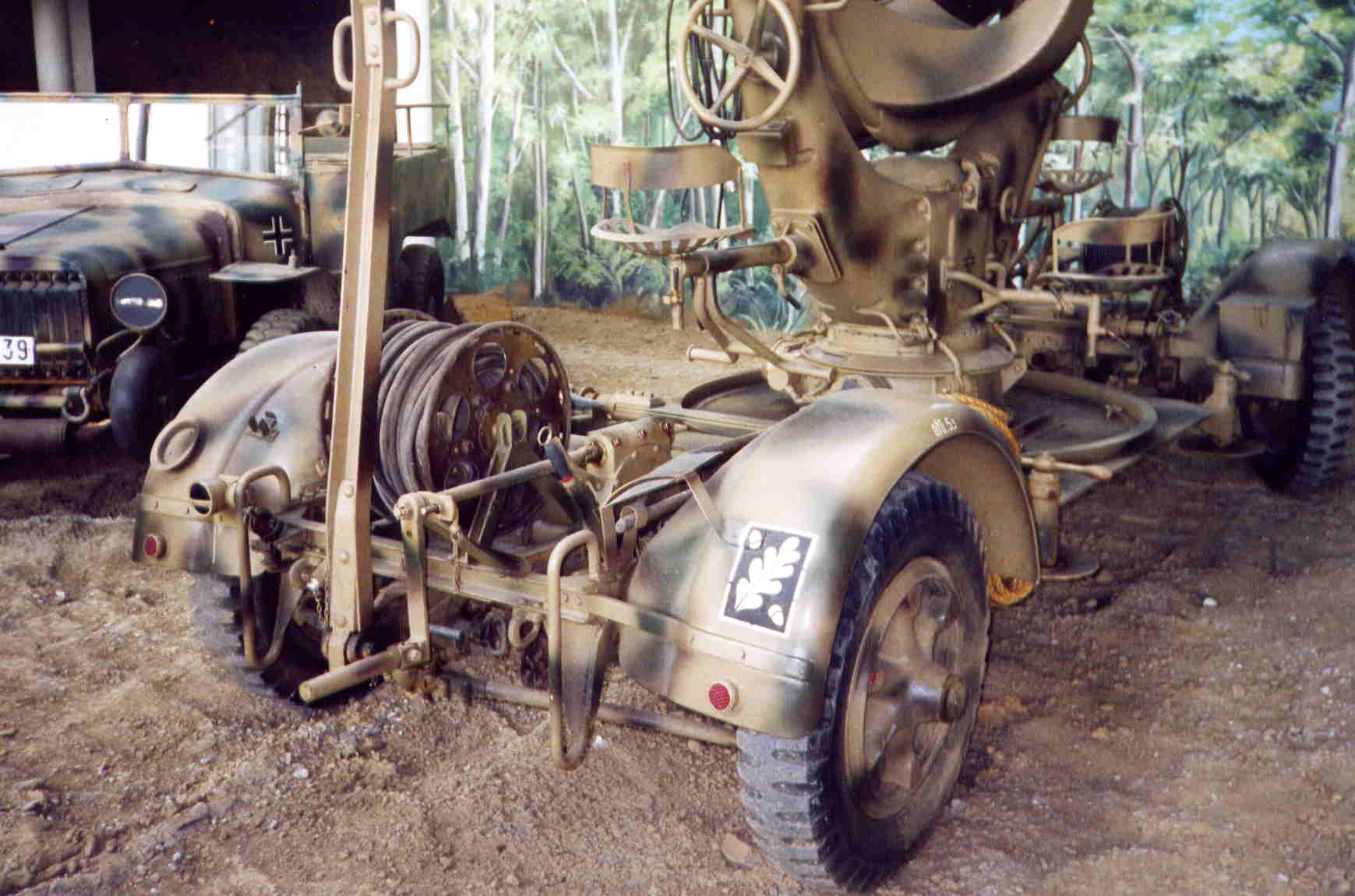

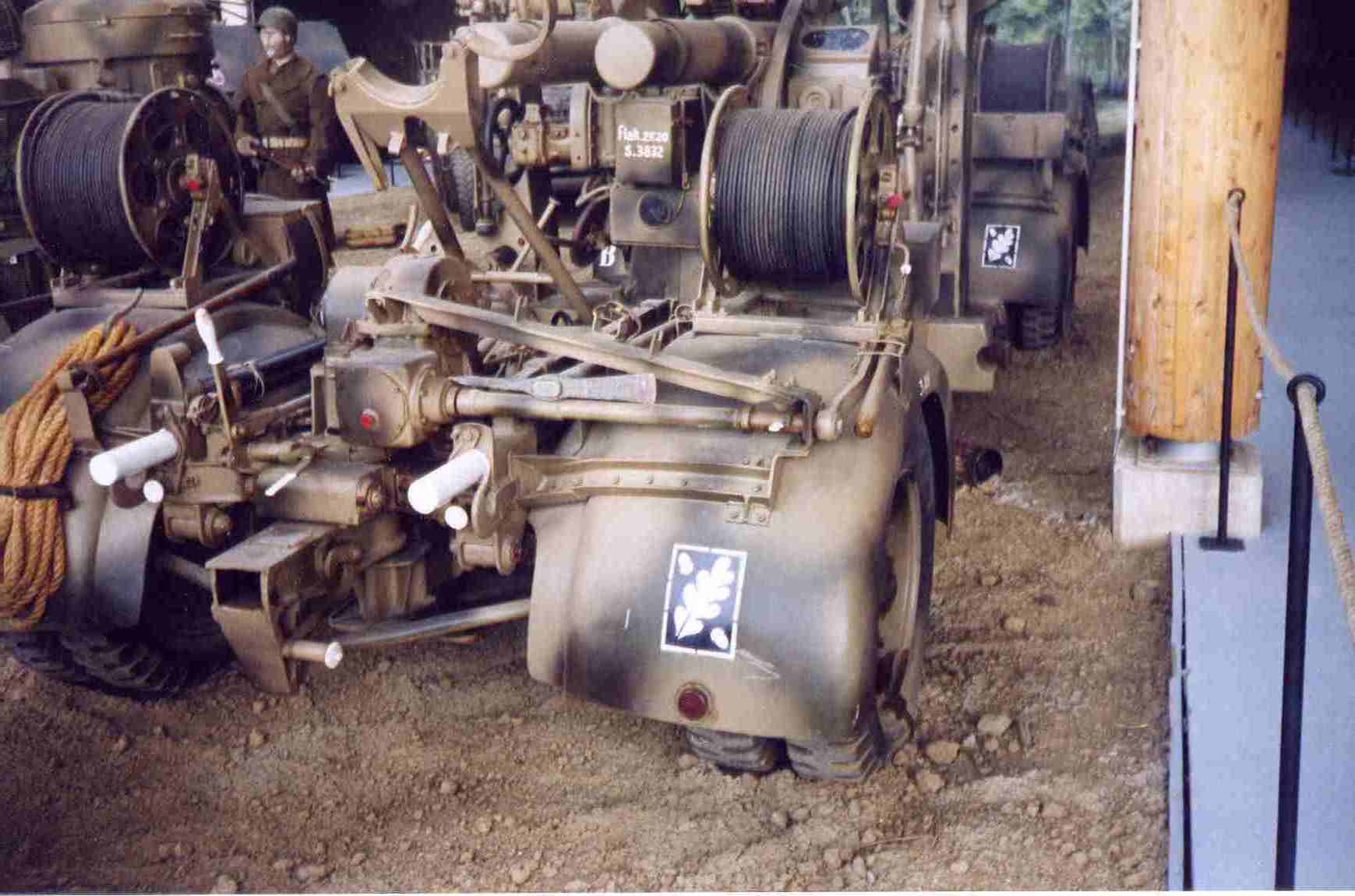

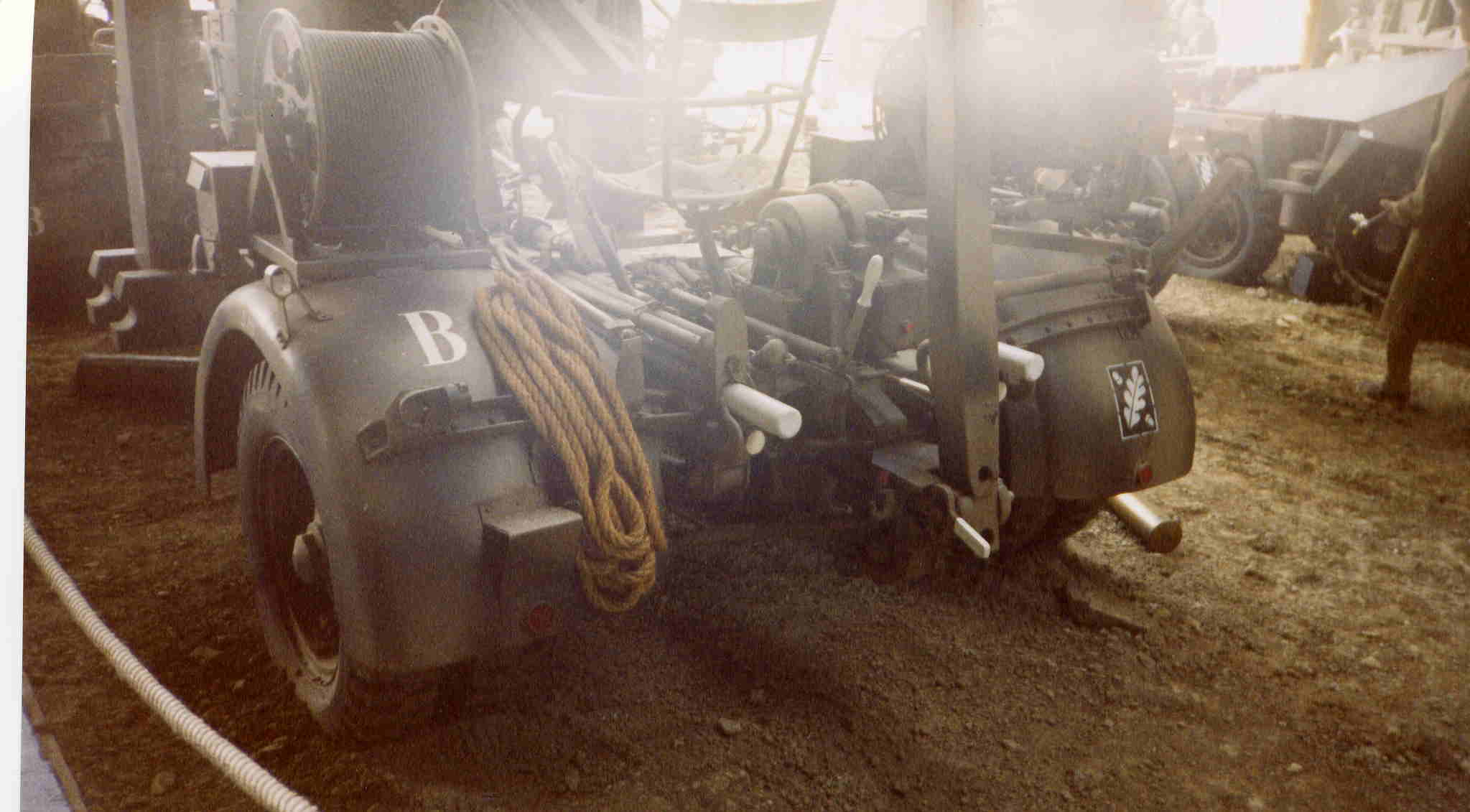

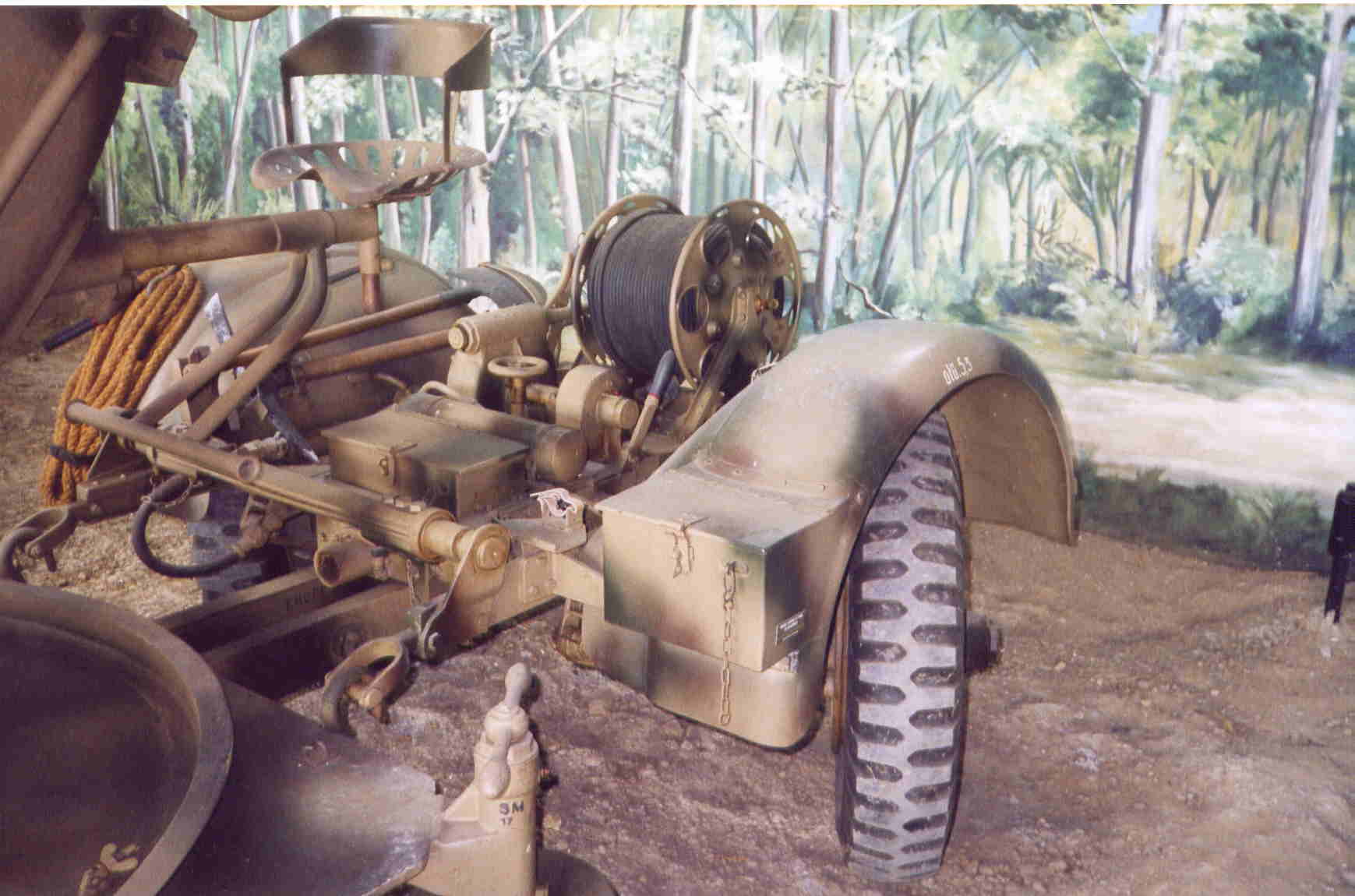

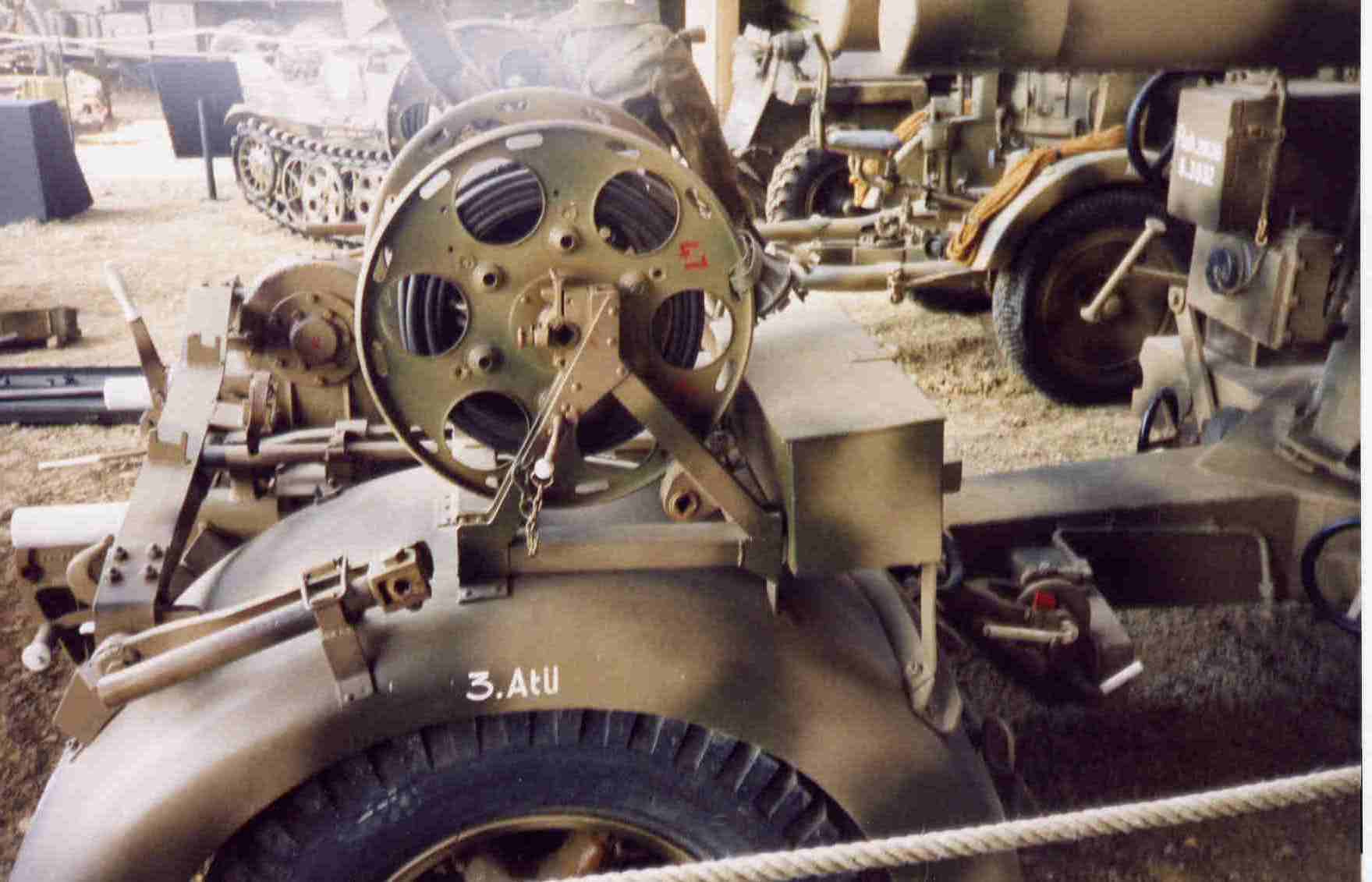

La remorque Sd. Ah. 104 utilisée pour le transport du 3.7cm Flak 18, fut aussi utilisée pour le transport du Ringtrichter-Richtungshörer RRH ),du projecteur 150 cm, du generateur 24
kW,

Autre Photoscope (Other Walk Around ) 1
Voir Aussi Autres Photoscopes See Also Others Walk Arounds
Kommandohilfgerät 35 Bruxelles
Télémètre 4m Entfernungsmesser R40 Bruxelles
Flakscheinwerfer Allemands 1939 1945








Richtungshörer Ringtrichter RRH


The directional acoustic sensor is a tracking device acoustic sound sources, which was developed by Max Wertheimer and Erich Moritz von Hornbostel at the Institute of Psychology in Berlin around 1915. He is the outlet works for military reconnaissance.
With technological advances such apparatus will be gradually abandoned during the Second World War
Requirements
The military before the advent of radar and the aircraft needed a machine that can identify the beginning salvos of artillery. How early recognition by purely acoustic
The proposed device consists of two "trumpets" or canopies, which are attached to a long pole, the base is mounted on a tripod and is mobile


The awnings are connected via cable operator.


How it works
The operation is based on very accurate perception of medium wave. The wave propagates but not so similar between the 2 years
With awnings that amplifies the sound operator can initially target the start location in turning the camera can locate the starting shooting when sound comes equally to 2 ears
the patent is filed for a patent in July 1915, and since 1916 he is already used by the military. But the results expected for the artillery were disappointing because too many artillery barrages do to pinpoint the positions of the batteries
Cons by this material was very useful for the detection of aircraft by 1917 but the arrival of new aircraft types faster and radar will condemn this type of material
Wertheimer has tried during the First World War to use this equipment to detect noise propeller submarine. Due to technical difficulties, the project could not be implemented.
The RRH in the German army
Despite the restrictions imposed by the Treaty of Versailles. Germany developed in the mid 30's with a program called Flakrüstungsprogramm construction projectors and RRH.
At the beginning of the Second World War, the batteries were equipped with floodlights also six to eight RRH, allowing the detection of enemy aircraft on approach especially at night
The projectors are then adjusted to the acoustic source
Sound distortion is analyzed by a computer which identifies the direction is the speed of the target viewing distance is about 5 to 12 km (depending on the weather, the power of the engines of the aircraft, the environment and human capacity
One element that made this unit remained in service is that it is insensitive to electronic interference Also in August 1944 found 5559 HRR in service
The Sd. Ah. 104 was used for the transportation of the 3.7cm Flak 18, the command device 36, the circle-funnel-direction-phone (Ringtrichter-Richtungshörer RRH), the searchlight 150 cm, the middle machine set 24 kW, the searchlight G 150 K and the machine trolley SSW.
