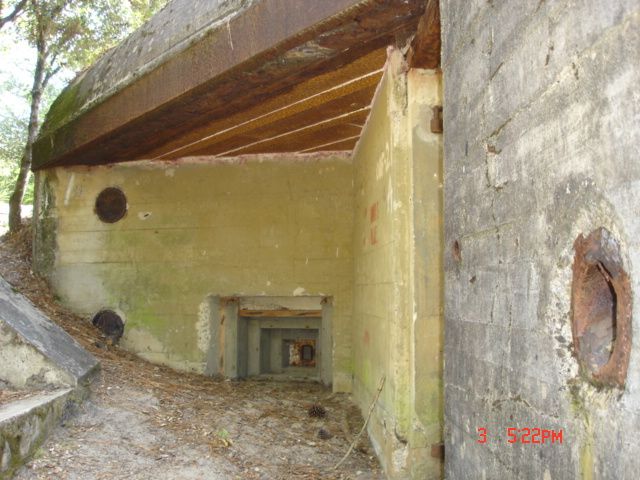

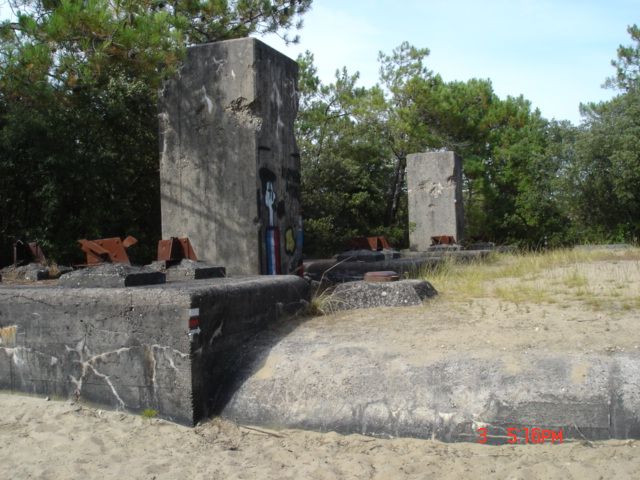

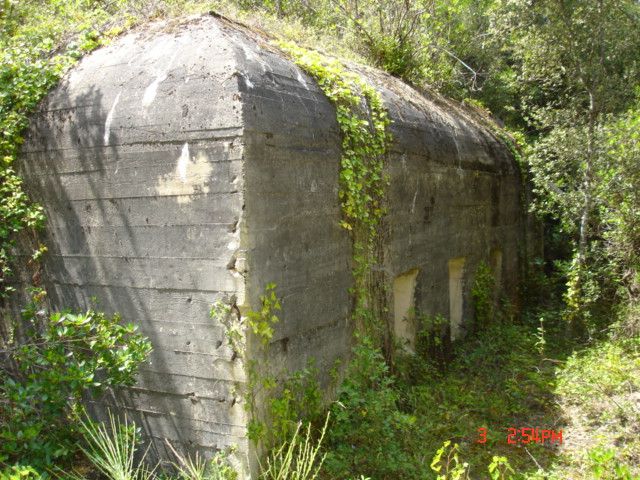

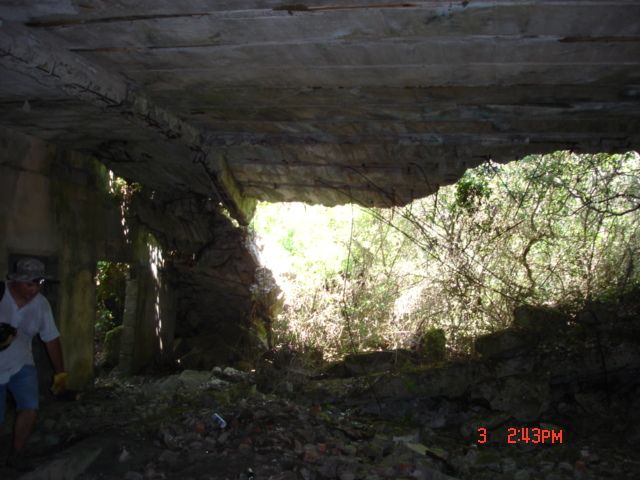

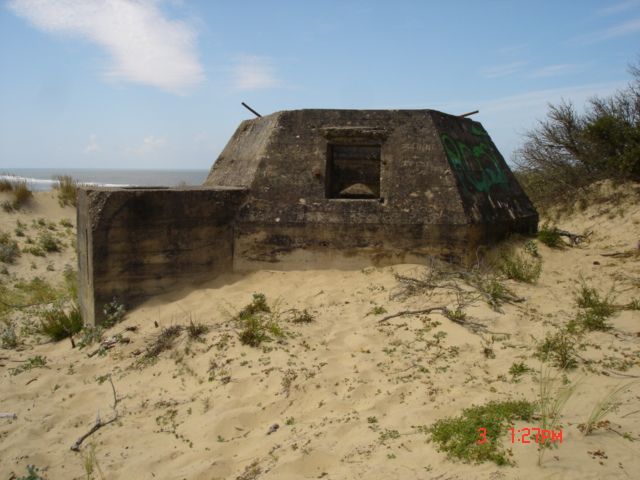

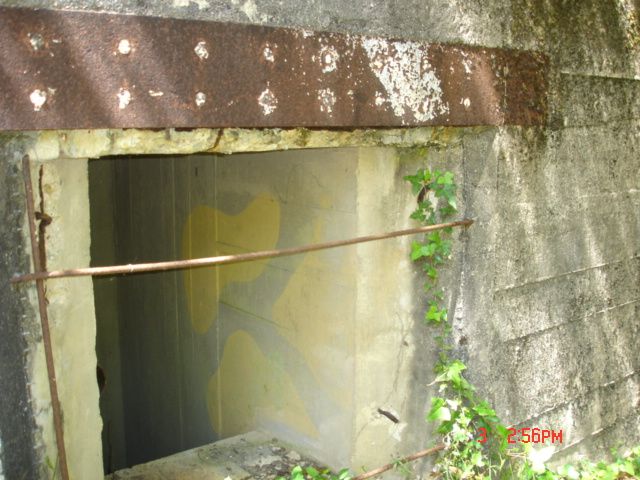

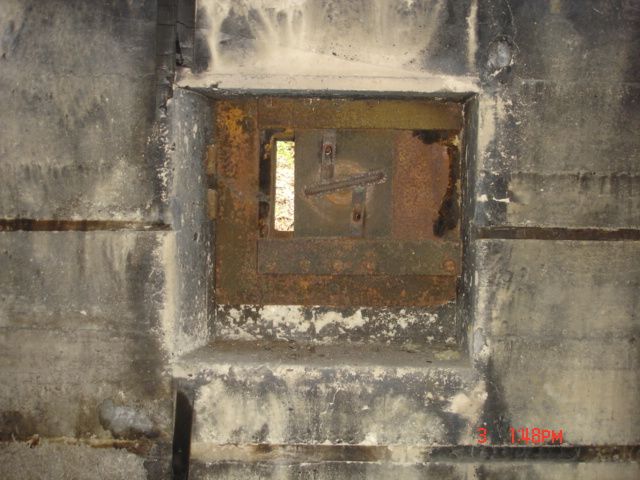

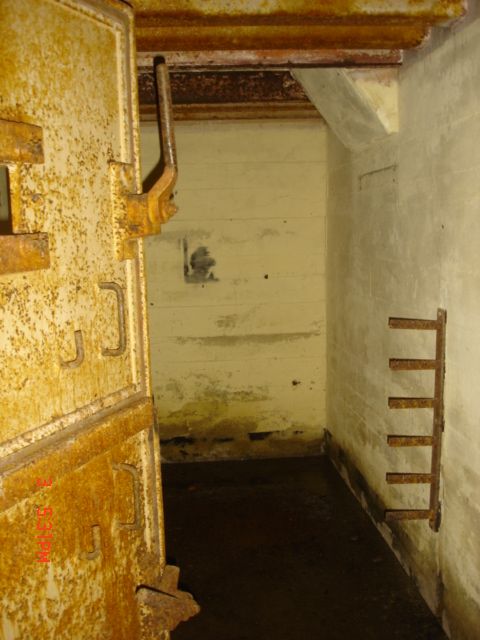

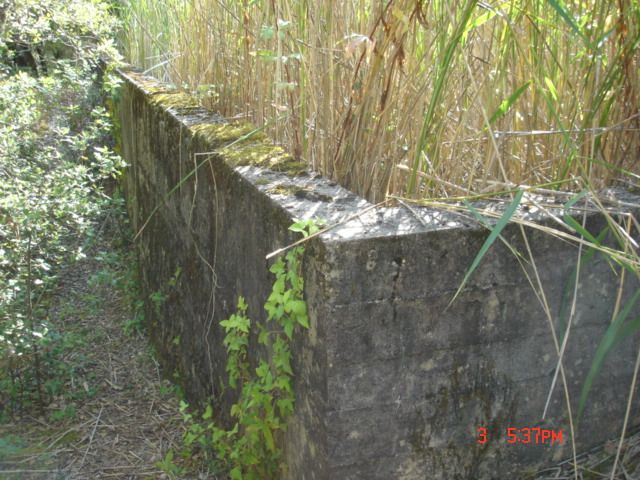

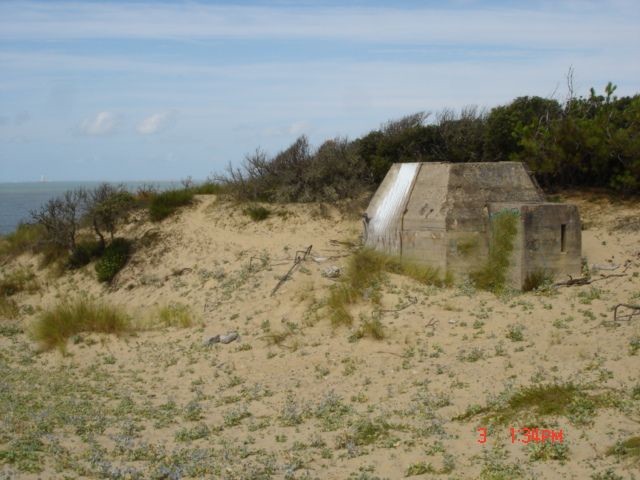

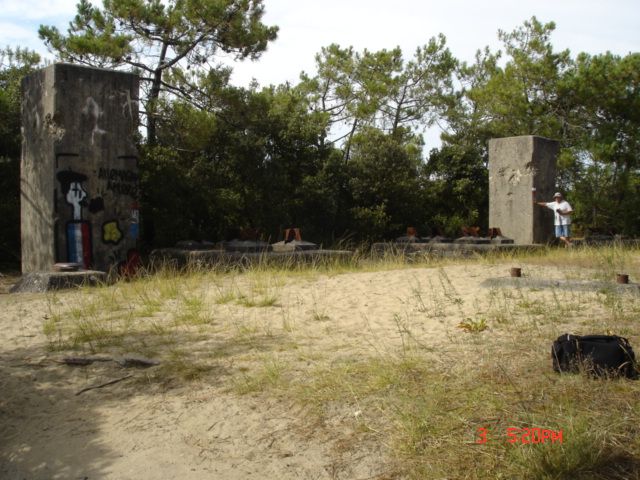

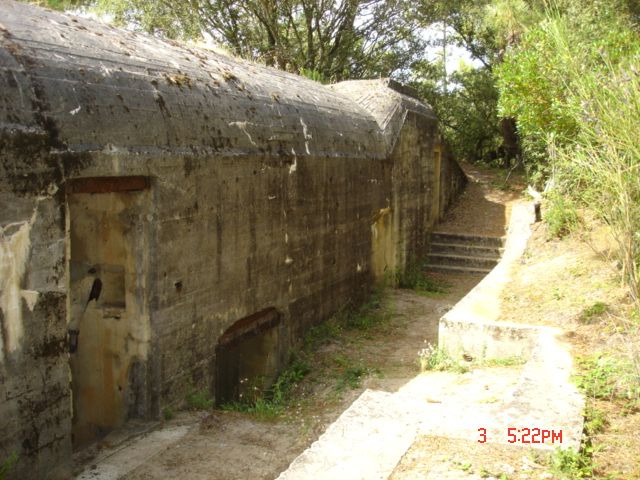

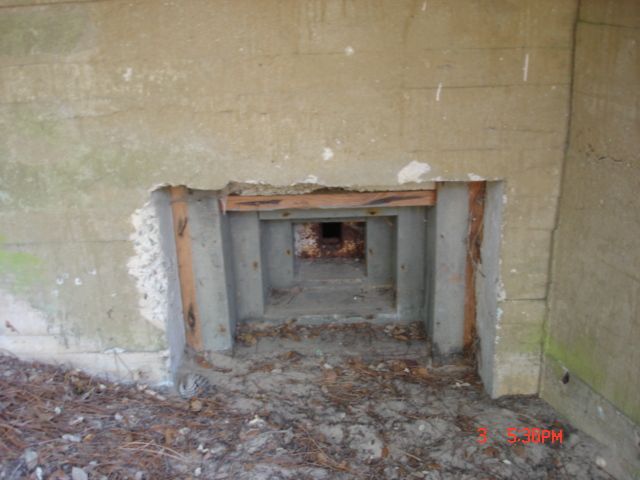

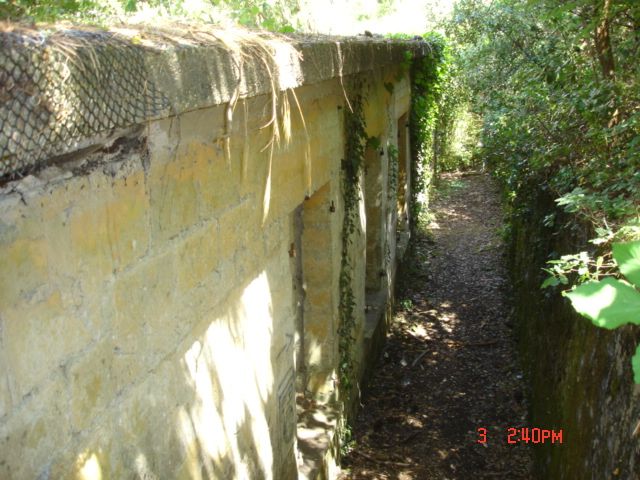

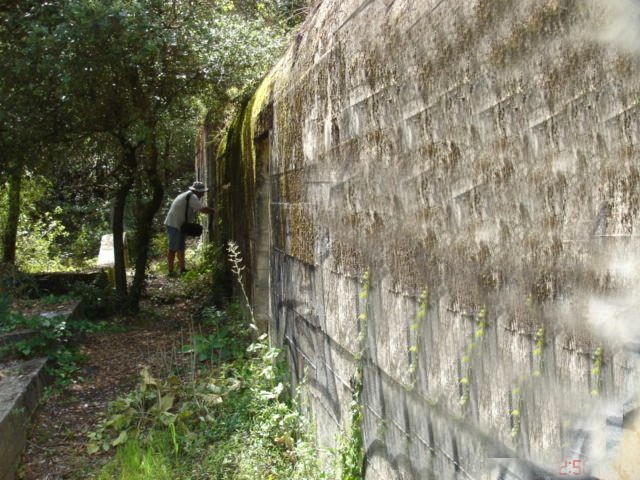

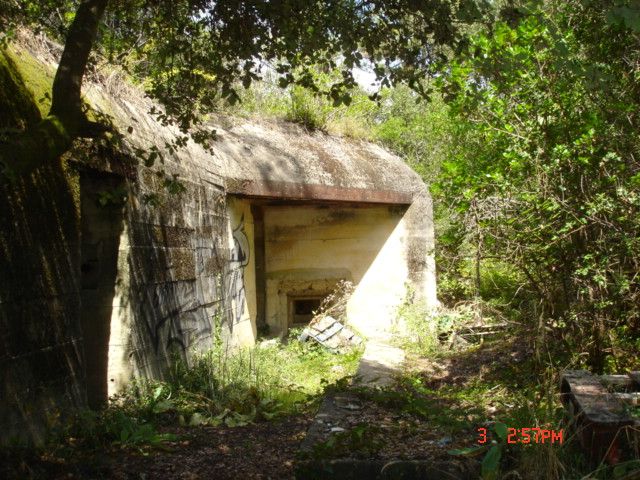

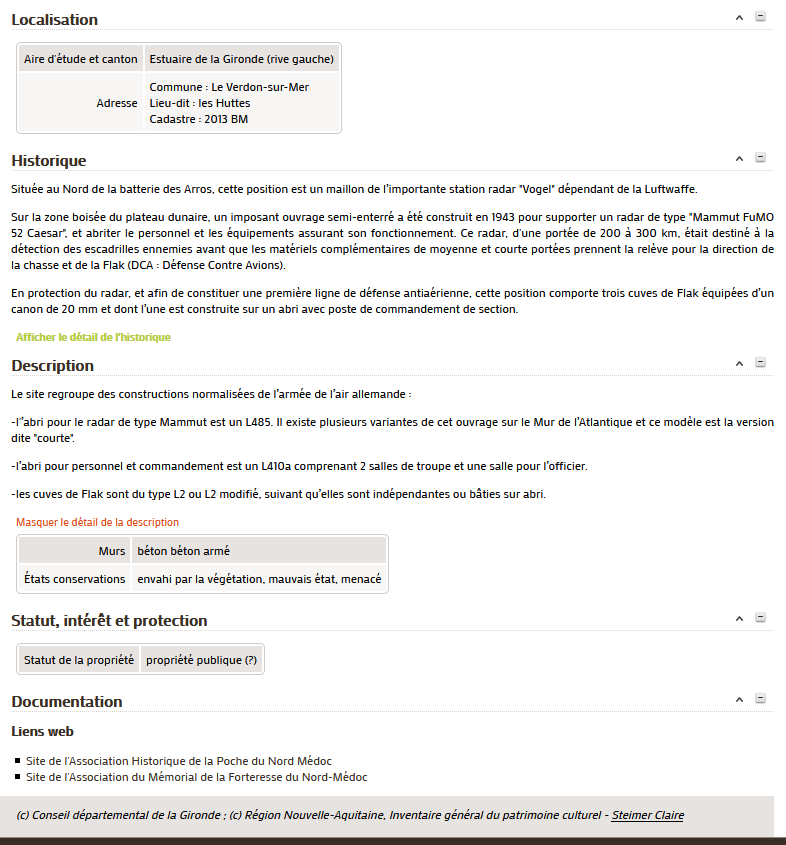

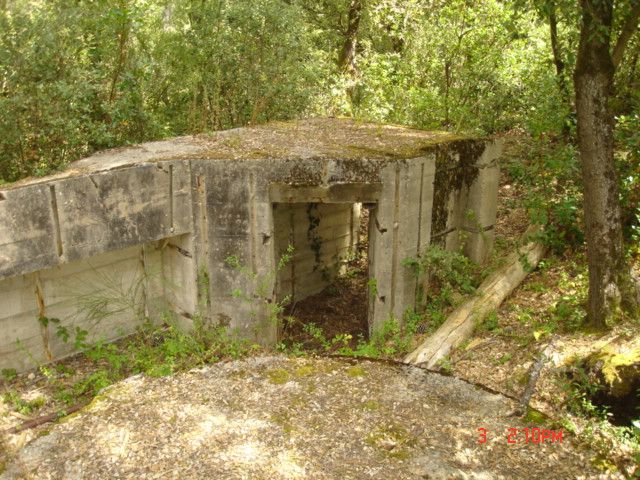

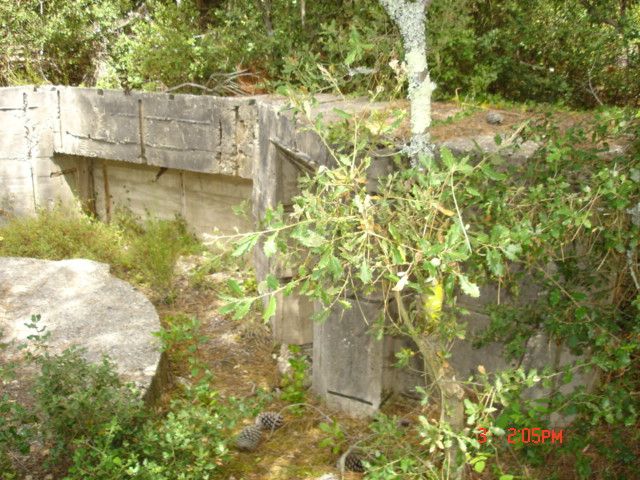

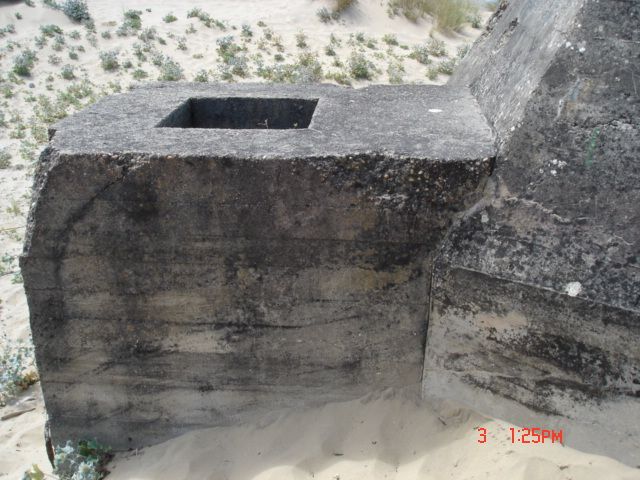

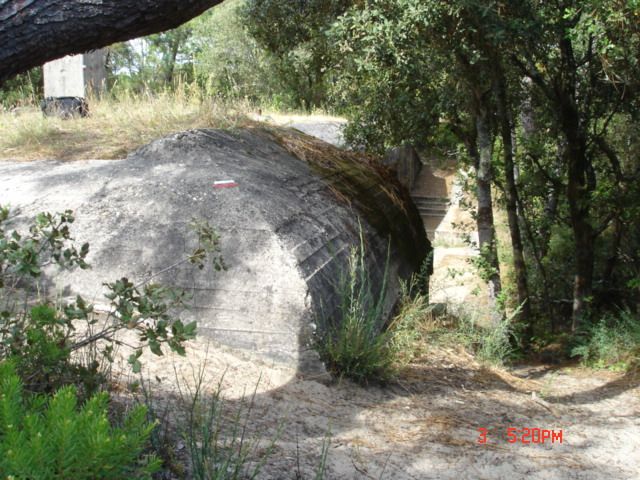

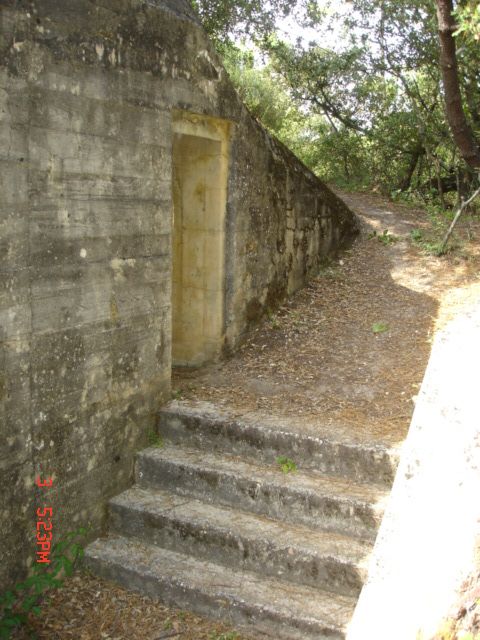

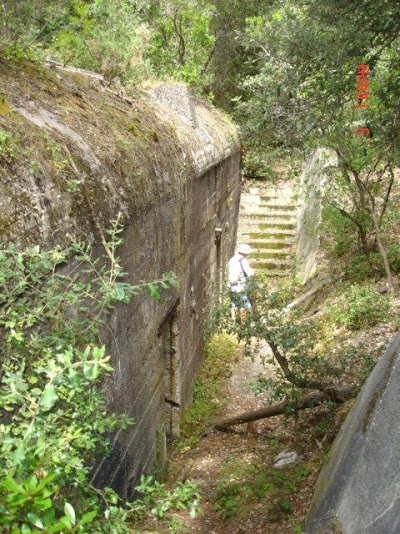

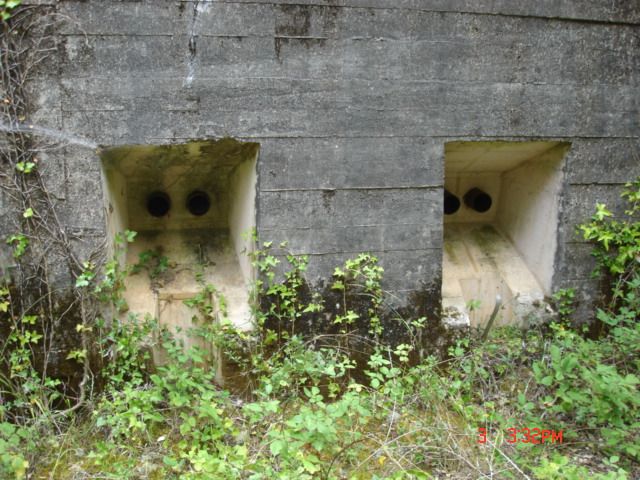

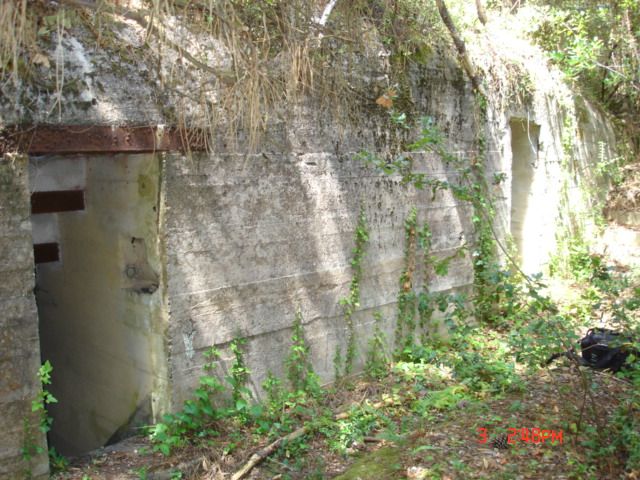

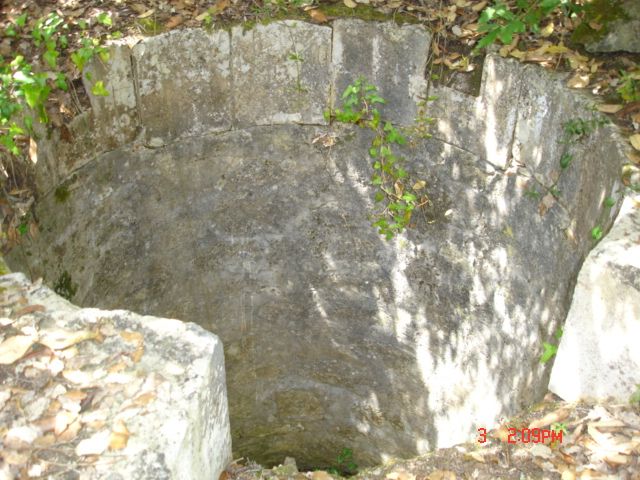

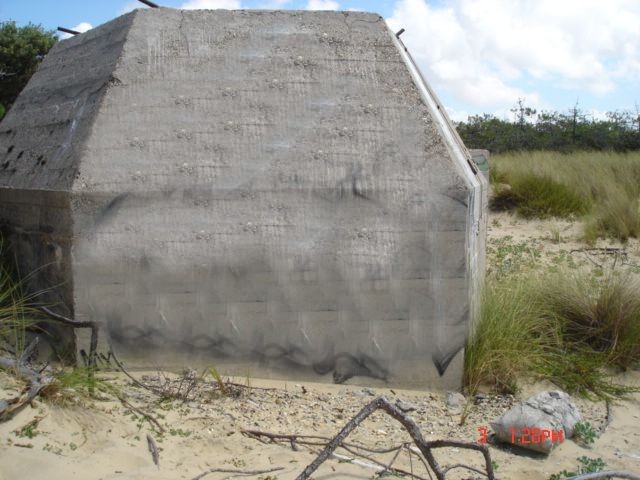

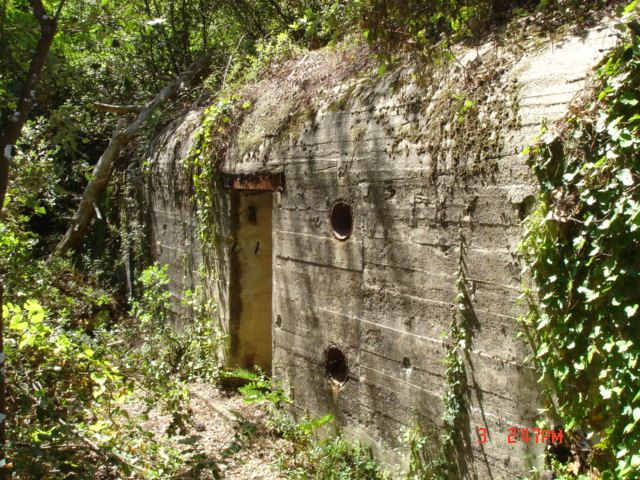

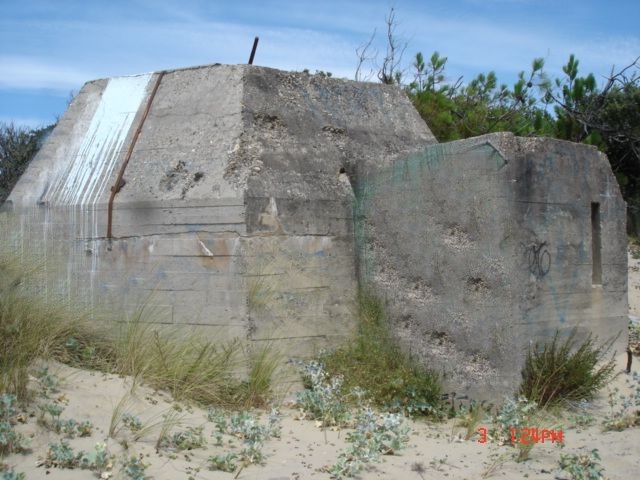

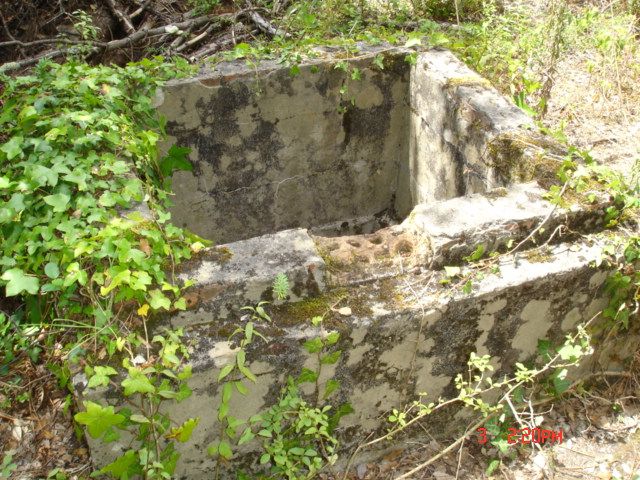

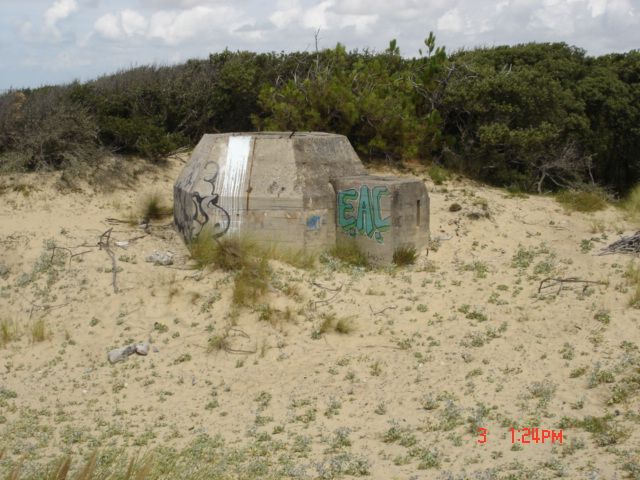

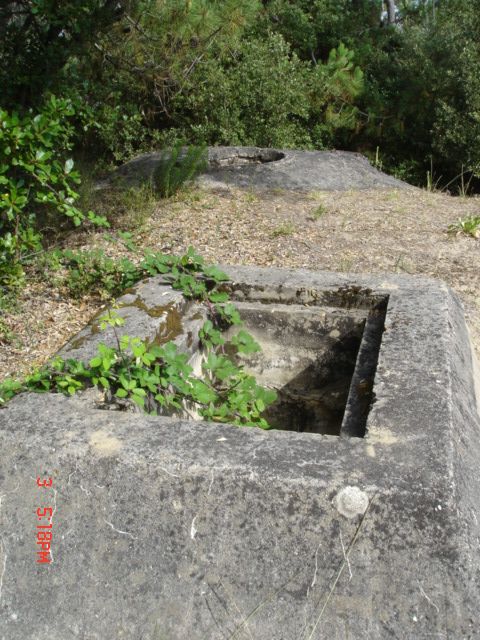

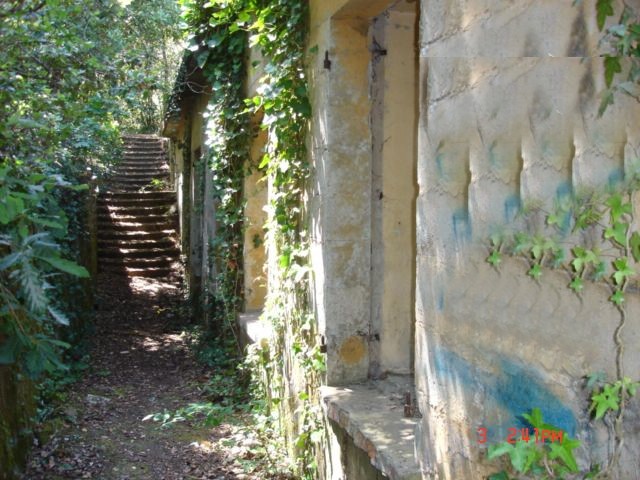

Le radar "Vogel" dépendant de la Luftwaffe.etait  situé sur la zone boisée du plateau dunaire Le site abritait  un imposant ouvrage pour abriter le personnel et les équipements assurant son fonctionnement. Ce radar, d'une portée de 200 à 300kms était édifié sur un abri avec poste de commandement de section.

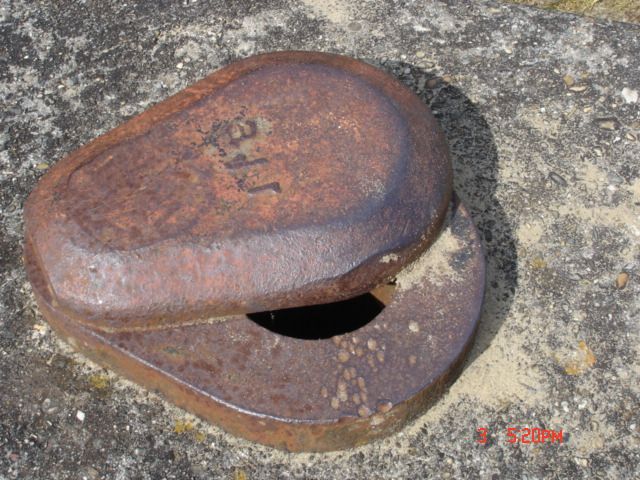

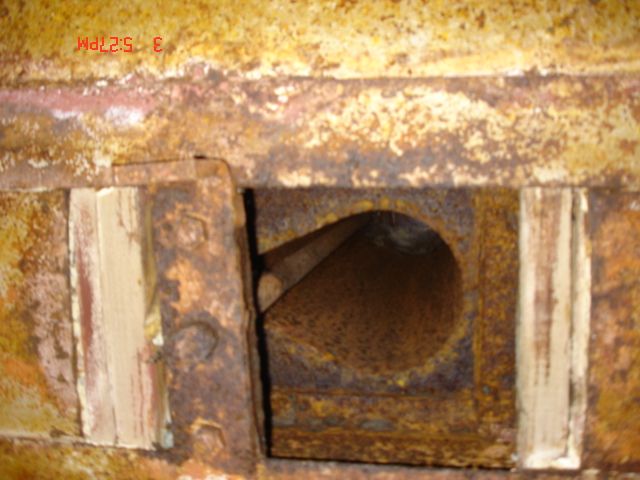

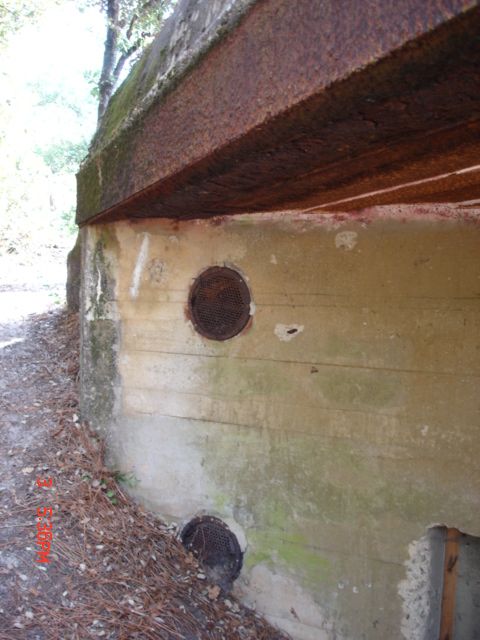

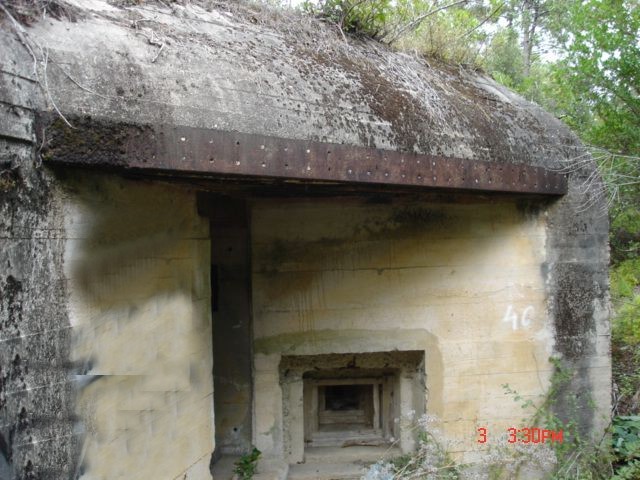

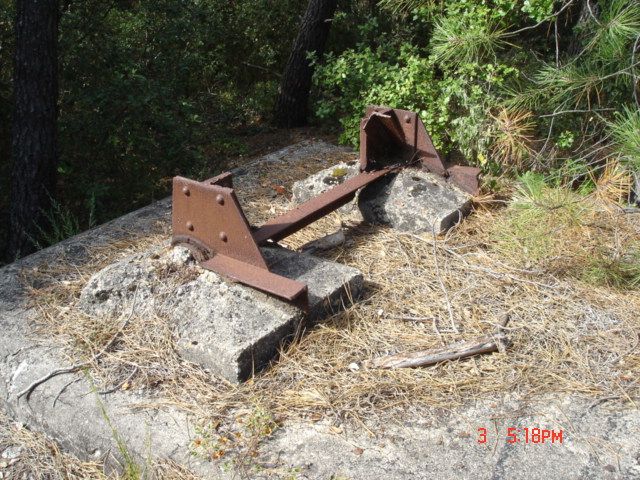

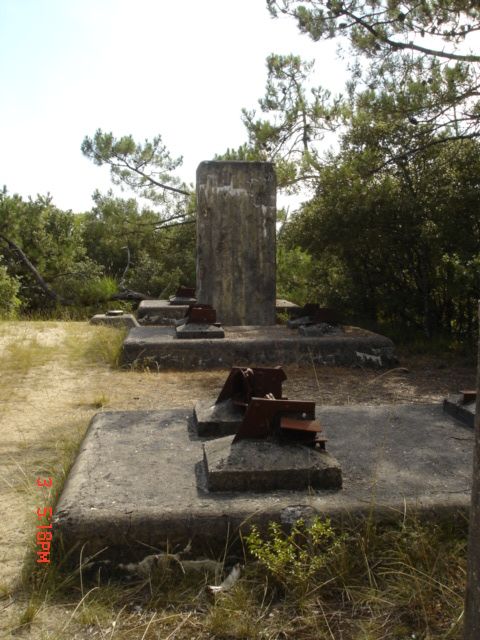

Ce radar de type Mammut est un L485. existe plusieurs variantes  sur le Mur de l 'Atlantique

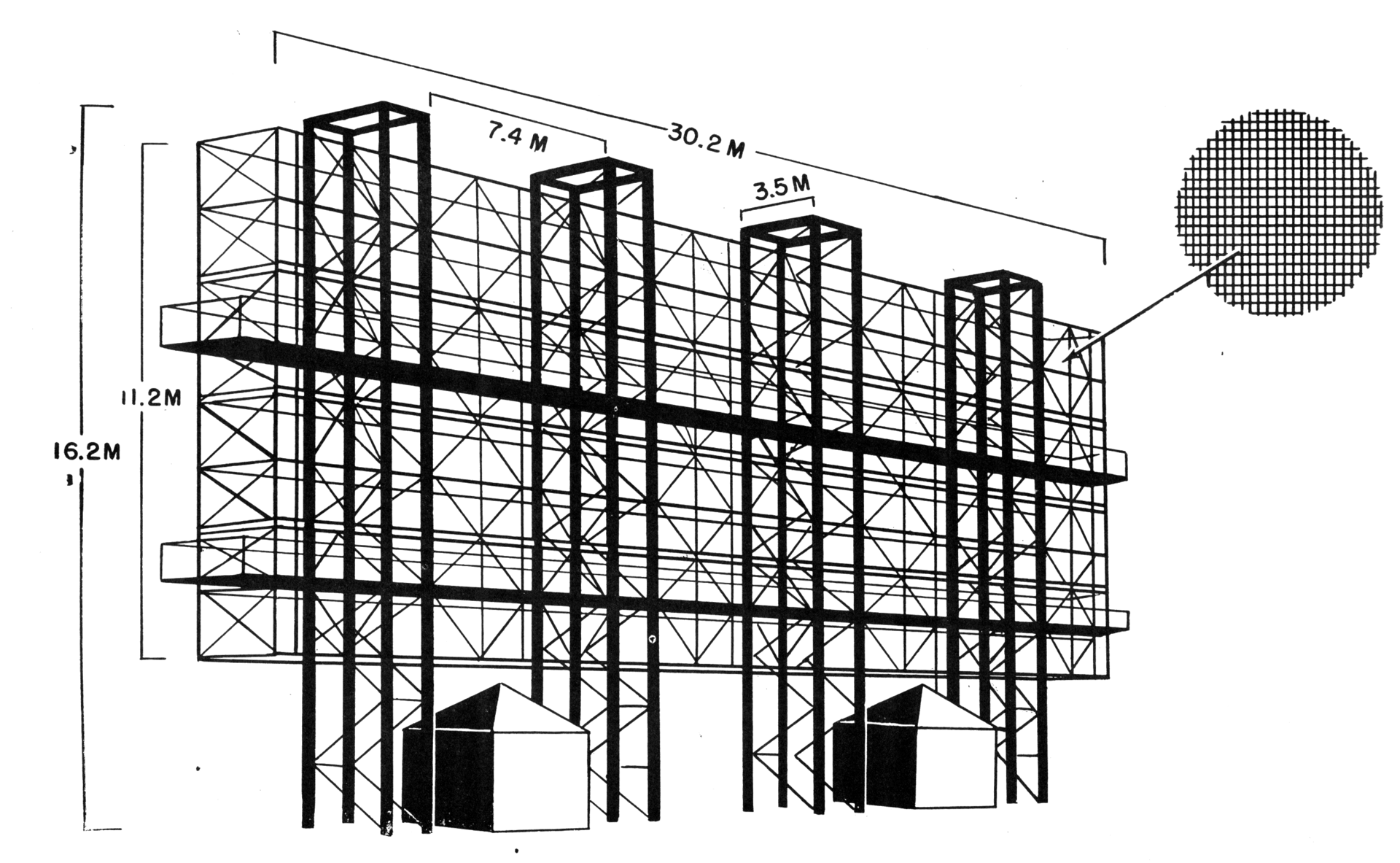

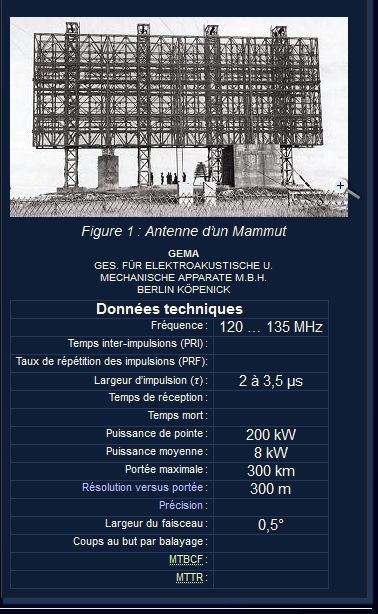

Le radar Mammut (FuMG 41/42) est un radar de veille lointaine de longueur d'onde de 2,20 à 2,50 m construit par les Allemands durant la Seconde Guerre mondiale. L'antenne est un treillis métallique de 30 m par 16 m. Il se compose de quatre panneaux, chacun ayant 16 dipôles. Les deux étages supérieurs de l'antenne servaient à l’émission et les deux plus bas, d'antenne réceptrice.

Parce que l'antenne n'est pas mobile, le balayage du faisceau était effectué par voie électronique au moyen d'un «?compensateur électrique?» qui décale la phase entre les différents dipôles branchés sur la ligne d'alimentation. Ainsi, le pivotement du faisceau d'émission peut varier de ±?55 ° en azimut par rapport à l'axe principal. Pour couvrir l’horizon, il fallait donc au moins deux radars Mammut, le plus souvent dos-à-dos comme une face de Janus.

Le poids du système était d'environ 25 tonnes. Le Mammut pouvait être couplé avec le dispositif Malaya, un récepteur supplémentaire sur les panneaux supérieurs et inférieurs de l'antenne, pour former un diagramme d’émission vertical très étroit qui permettait une mesure supplémentaire de l'angle d'élévation de la cible. Le radar Mammut construit à partir de 1944, a donc été le premier radar 3D utilisant une antenne réseau à commande de phase.Tiré
