15 SF Haguenau SS Pechelbronn Casemate d'infanterie Ouest Ingolsheim Bas Rhin









 SF Haguenau SS Pechelbronn Casemate d'infanterie  Est Ingolsheim Bas Rhin
English Translation
Merci à Jean Marie Brams pour les Photos
Informations tirées de Ligne Maginot et  Wikimaginot











Rouge Est Bleu Ouest

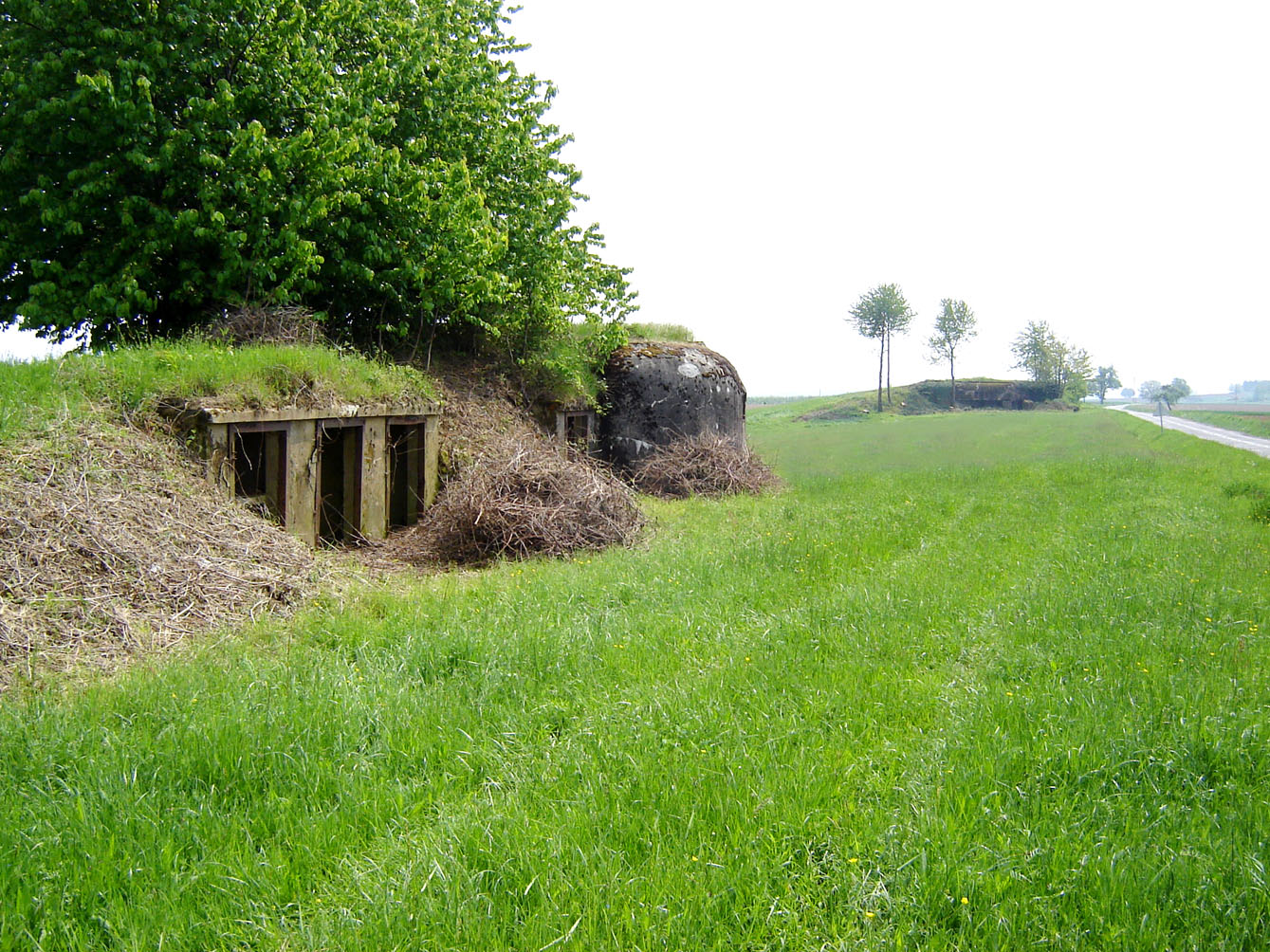

Cette  Casemate d'infanterie CORF  à flanquement simple, à 2 étages, construite en 1931 est doublé avec une autre casemate suité à une portée de fusil la  casemate  Ingolsheim Ouest
Ces dimensions au sol hors tout sont de 14 x 14 mètres. Hauteur : 8 mètres. Epaisseur du gros-oeuvre en béton : dalle 2 m, murs exposés 2,25 m, murs arrières 1 m.

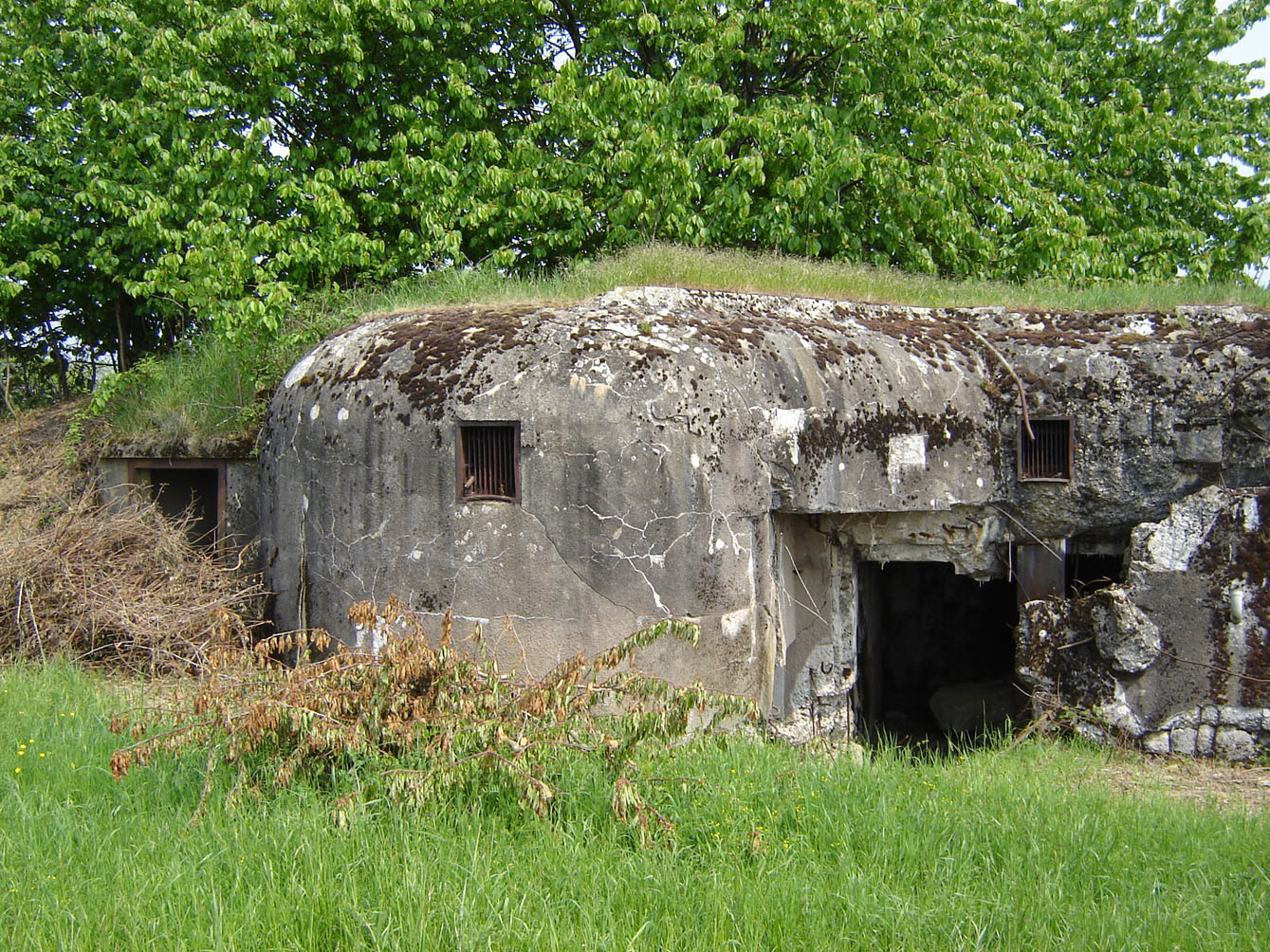

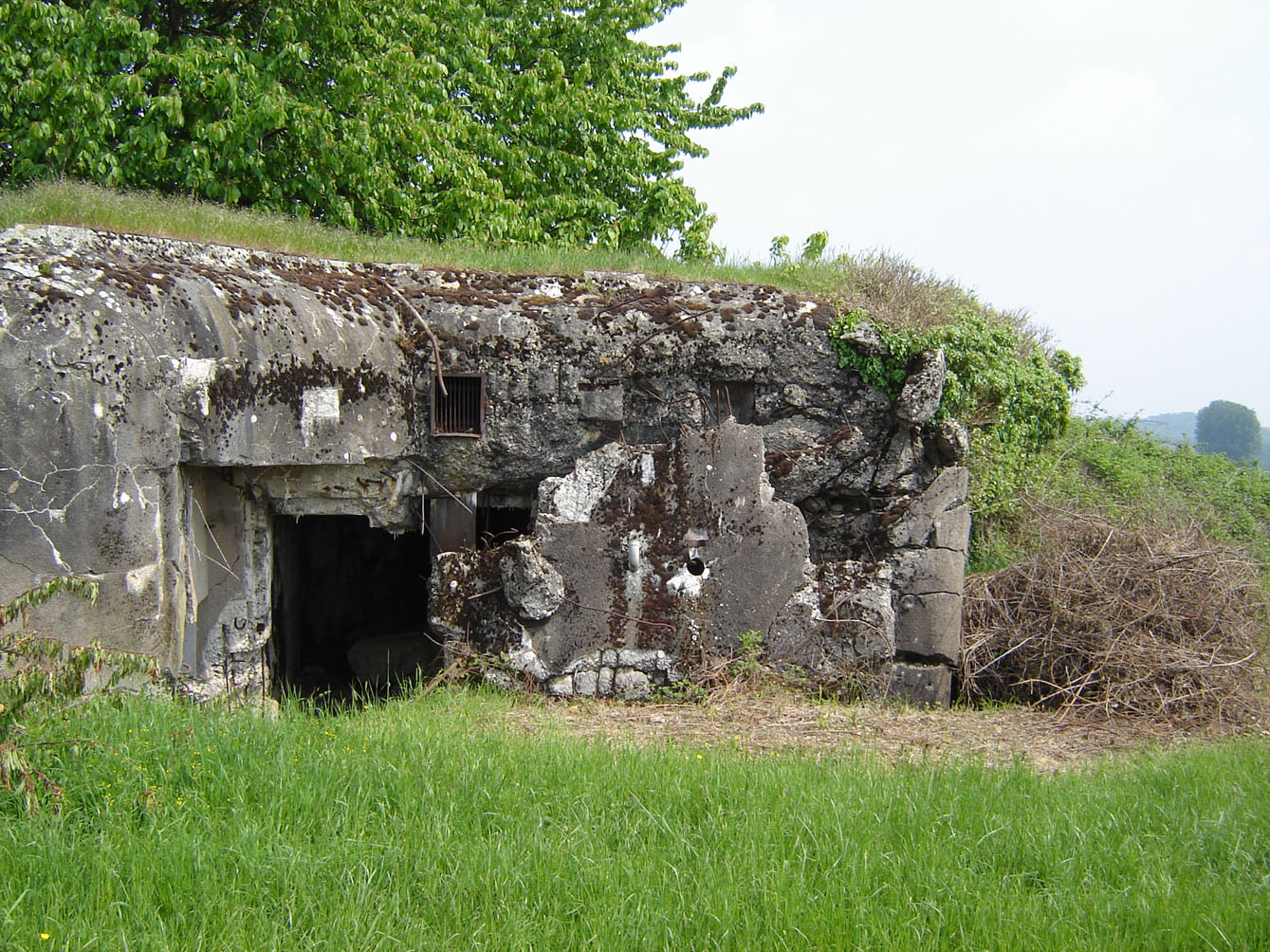

L'etage supérieur avait une entrée avec porte blindée, couloir d'entrée avec une  2e porte blindée, accès à la chambre de tir, à la cloche de guet et à l'étage inférieur. Pour l'étage inférieur :on trouve  une chambre de repos, groupe électrogène,ventilation et filtres, puits et réservoirs, latrines.
Elle avait comme armement

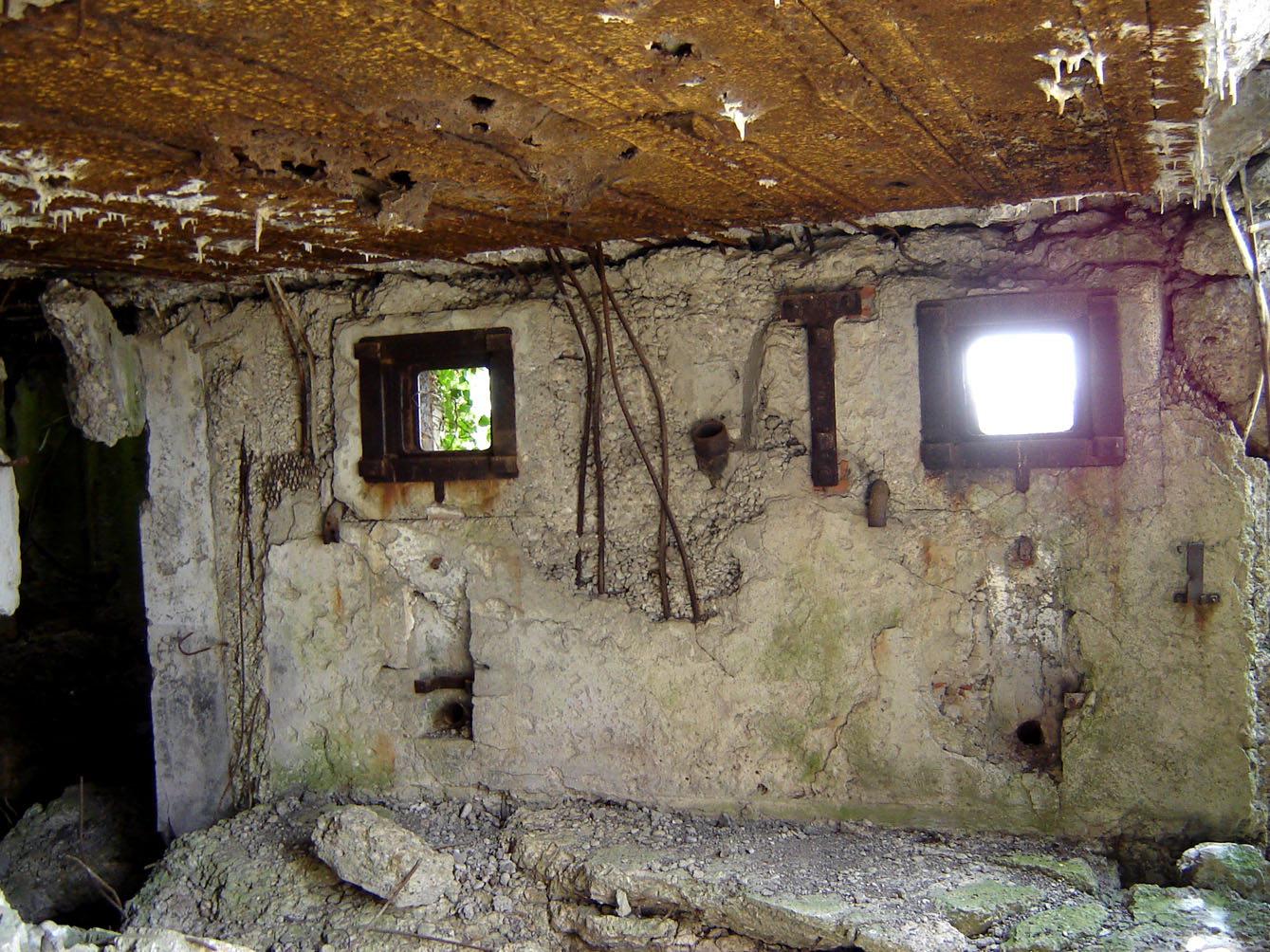

1 créneau pour jumelage de mitrailleuses Reibel MAC 31 interchangeable avec un canon antichar de 37 mm monté sur bi-rail
1 créneau pour jumelage de mitrailleuses Reibel MAC 31

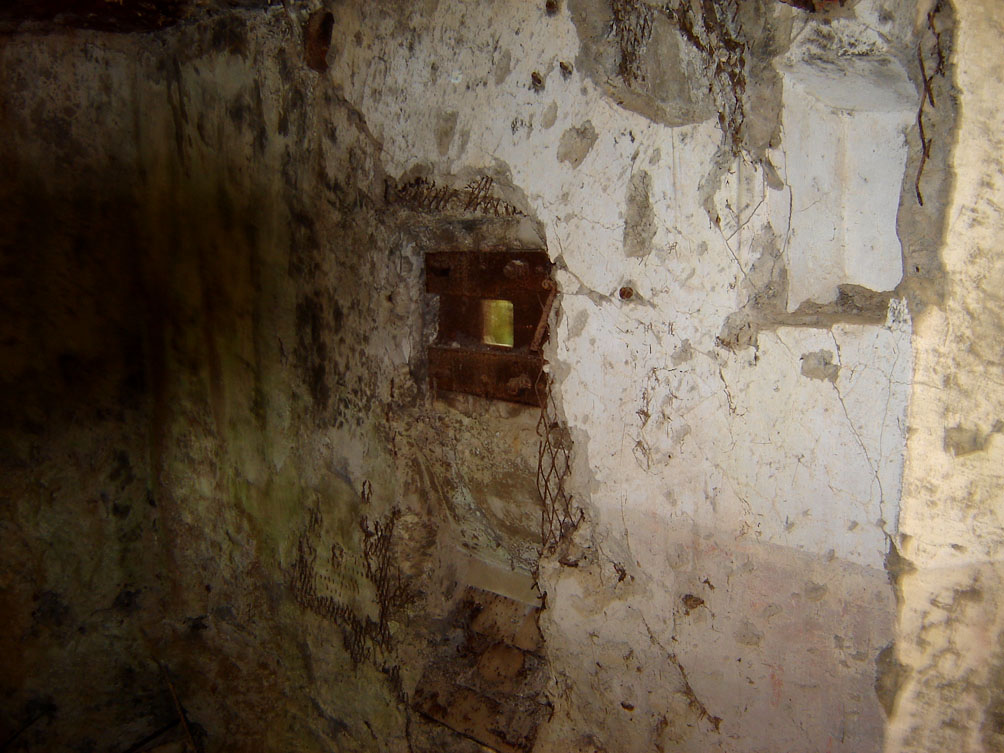

2 créneaux pour fusil mitrailleurs 24/29
1 cloche GFM type A (Mortier de 50 et FM 24/29)
Lances-grenades pour la défense des fossés
Elle était relié au reseau de téléphonique de la fortification Maginot sous le numéro  CA 819.
Les abonnés de la casemate sont desservis par le central de la casemate d'Ingolsheim Ouest.

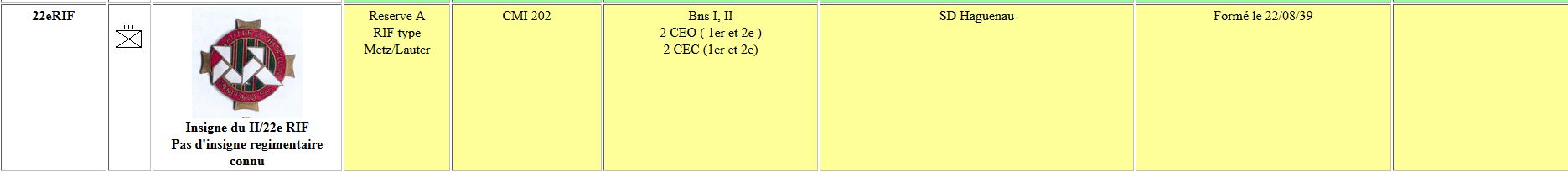

22e RIF CM6 22e RI 22e RIF




ATF 40



Son 'équipage de la casemate est constitué d'une vingtaine d'hommes de la 1° CEC du 22° Régiment d'Infanterie de Forteresse
Combats

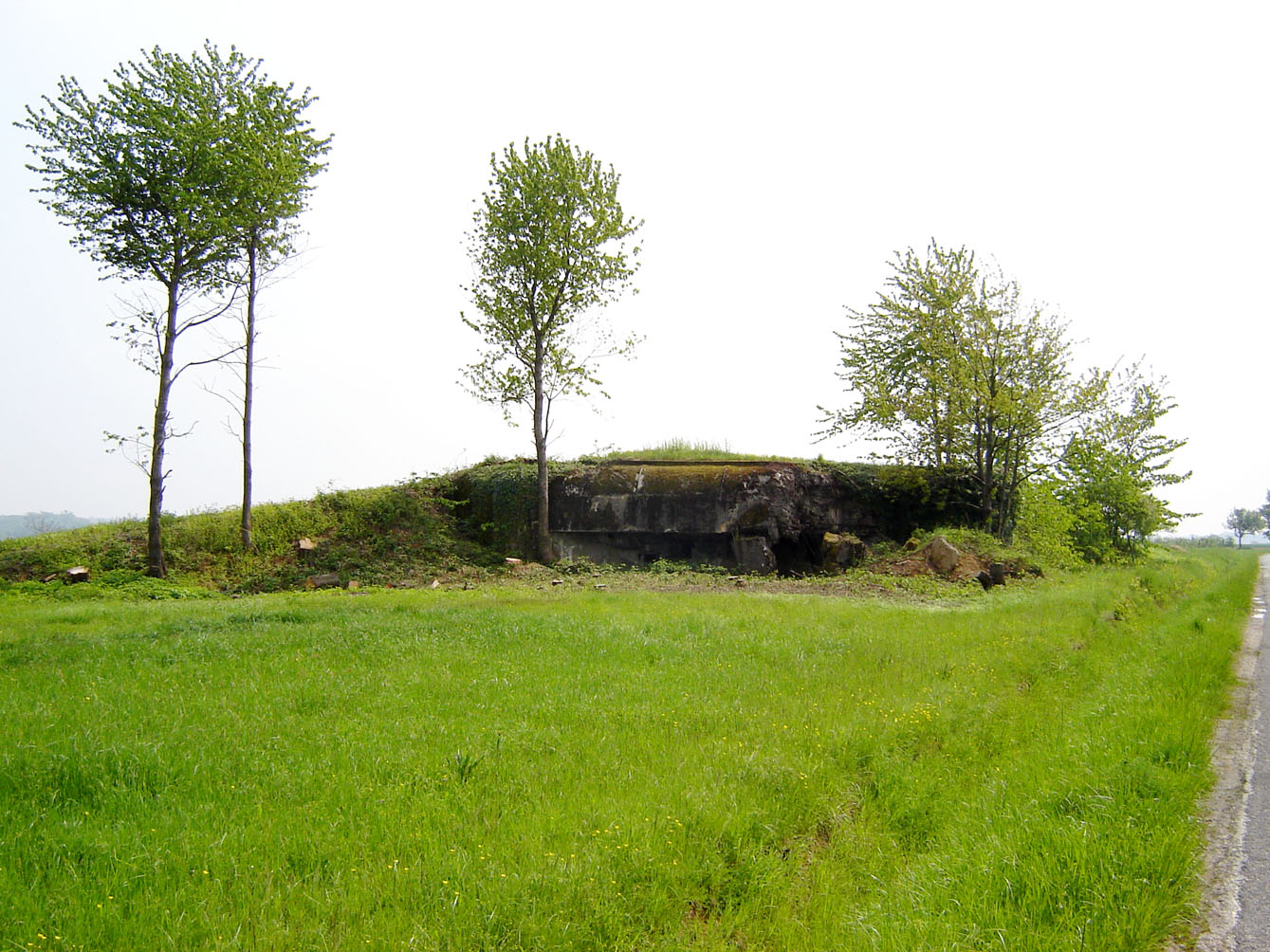

La casemate a été évacuée par son équipage le 1er juillet 1940. et par la suite elle a été détruite à l'explosif par les Allemands au moment de leur repli  en janvier 1945.
Aucun aménagement ne subsiste, la cloche a disparu
