Conveter M 209 ( St Mère l'Eglise )









le Conveter M 209 ( St Mère l'Eglise)
English Translation





Converter M 209
Voici l'objet le plus convoité par l'armée allemande pendant la 2e Guerre Mondiale
le M 209 Converter
Le M 209 Converter 209 est un appareil de chiffrage portable, manuel avec un ruban d'impression Ce dispositif mécanique est conçu pour le chiffrage et le déchiffrage des messages tactiques. Il a été classé «secret défense Top et devait être systématiquement détruit avec soin en cas de capture
Les usine ayant fabriqué cet appareil ont détruit toute la documentation
Certains matériaux sont maintenant conservés dans des musées
Ce matériel a été utilisé par les troupes américaines durant le jour J
Histoire
Il fut mis au point par Boris Hagelin, un inventeur suédois à la fin des années 1930,
le M-209 a été adoptée pour l US Army en remplacement du DSP-885 (M-94) et utilisé comme une machine de chiffre tactique en 1942 et il a assuré la sécurité des transmissions durant la 2e Guerre Mondiale et en Corée
En 1940, plusieurs machines ont été achetées par le Army Signal Corps. La production de masse de la machine a commencé aux États-Unis après la conception a été simplifiée et les mécanismes renforcés Son utilisation s’est généralisé d'abord lors de l’opération Torch en Afrique du Nord en Novembre 1942. Smith-Corona construite à environ 125.000 d'entre eux jusqu’au début des années 1960
Le M-209 est petit, léger, et l'utilisateur peut être formé en seulement quelques heures.
Pas de sécurité spéciale est requise pour la machine elle-même.
Description


Le M209 est petit, compact, à commande manuelle, avec une bande d'impression, un dispositif mécanique conçu pour le chiffrement et déchiffrement rapide de messages tactiques qui doivent être cryptés avant la transmission. Il était populaire dans l'armée parce qu'il était léger et pratique


Il est normalement transportée dans un étui en toile avec sangle sur l'épaule. La bride de transport peut être passée sous la machine pour la fixer sur le genou de l'opérateur lorsqu'il est utilisé sur le terrain ou dans un véhicule en mouvement. La housse possède des compartiments pour transporter crayons manuel, bande supplémentaire, ébauches de message,


Le principe de chiffrement sur lequel le M-209 fonctionne est une substitution des alphabets ce qui fait glisser les lettres progressivement (voir ici) Mais il faut savoir que plus le message est court, il est plus difficile à déchiffrer
Comme le Machine allemande Enigma le M209 travaille sans électricité L’ US Navy visées à cette machine que le CSP-1500
Caractéristiques
Poids 2,7 kg
Dimensions 15cmx15cmx6cm
Vitesse moyenne: 30 caractères par minute


Autres informations ( others informations)   ICI   HERE

Autre Photoscope (Other Walk Around ) 1


Converter M 209




You the most coveted objet by German army during WW2
It is the Converter M 209
The Converter M 209 was a portable, hand-operated, tape-printing mechanical device designed for encipherment and decipherment of tactical messages. It was classified "Top secret defense and this material systematically carefully destroy in case of capture
Plants who have manufactured them have destroy all the documentation
Some materials are now in Museum

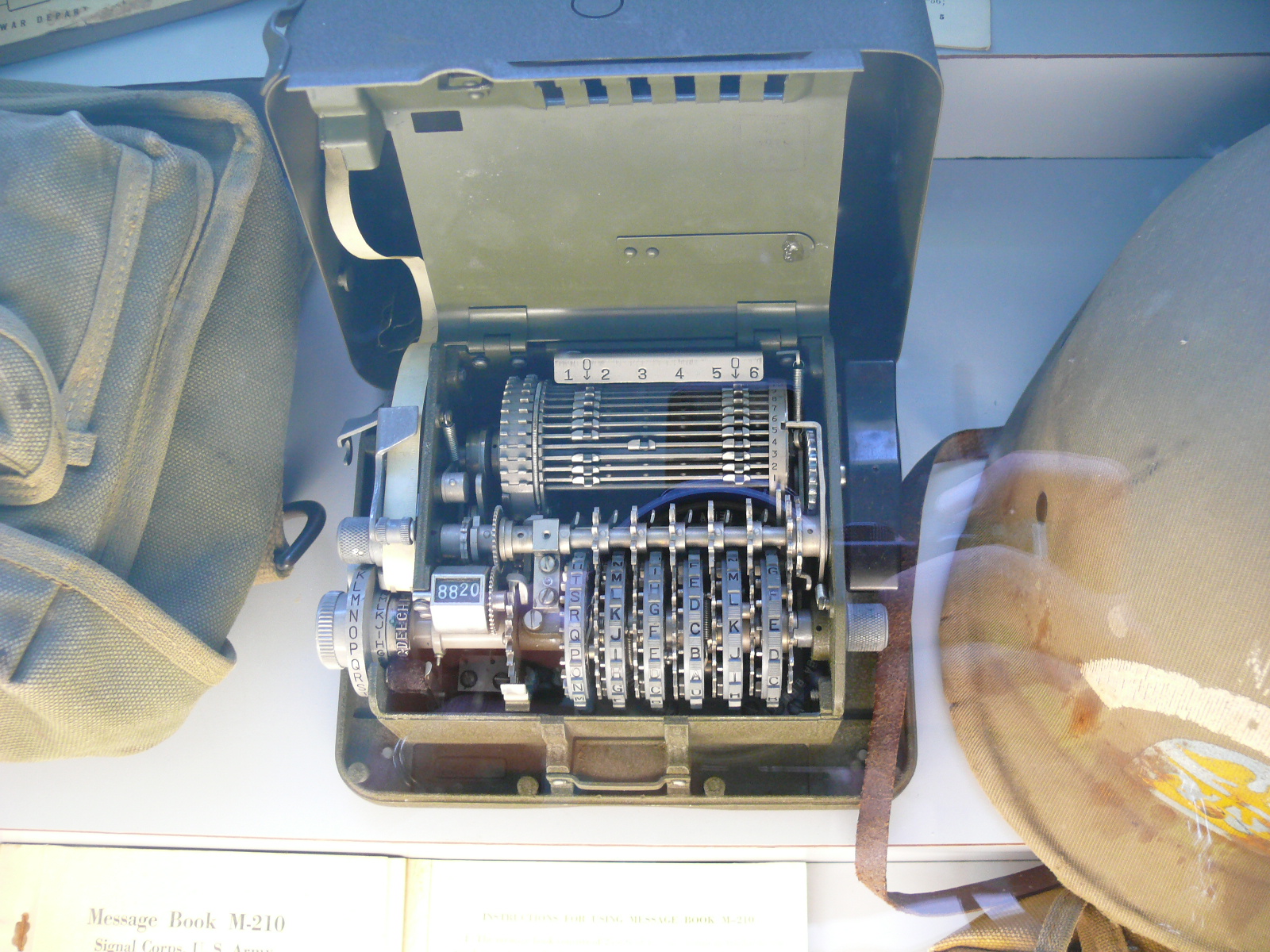

This material was used by US troops during D-DAY
History
First dDeveloped by Boris Hagelin, a Swedish inventor during the late 1930's, the M-209 was adopted for American as a replacement for the CSP-885 (M-94) and used as a tactical cipher machine in 1942 and it provided security in both World War 2 and Korea
In 1940, several machines were purchased by the Army Signal Corps. Mass production of the machine began in the United States after the design was simplified and the mechanics were made more rugged. Its first general use was during the African invasion in November 1942. Smith-Corona built approximately 125,000 of them since the early 1960’s
M-209 was a small, light, and operator could be trained in just a few hours.
No special security was required for the machine itself. However, it was never cryptographically secure so it could only be used on low level, tactical traffic where it only needed to delay an enemy decipherment by a few hours
Description.

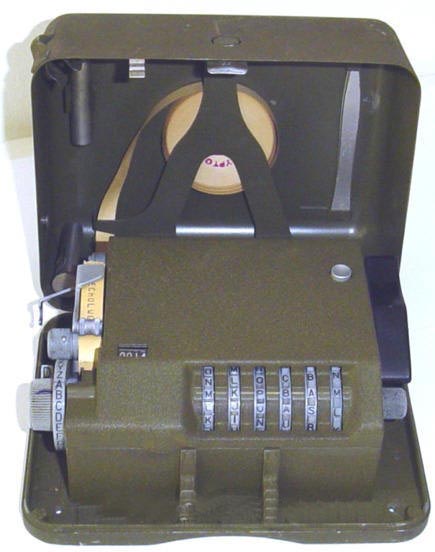

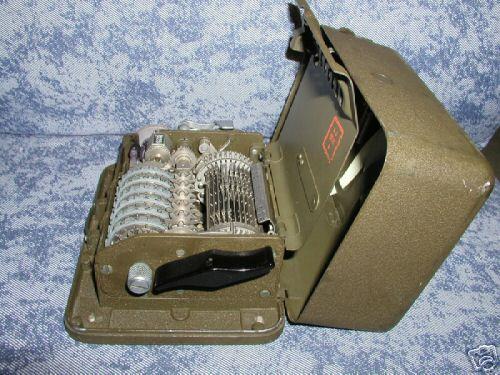

M-209 is a small, compact, hand-operated, tape-printing, mechanical device designed for rapid encipherment and decipherment of tactical messages which must be cryptographed before transmission. It was popular in the Army because it was light and practice

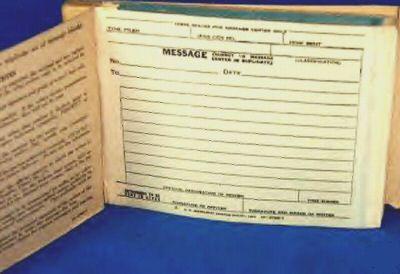

It is normally carried in a canvas case on a strap over the shoulder. The carrying strap may be attached underneath the machine for securing it to the knee of the operator when used in the field or in a moving vehicle. A hand strap is also provided which may be attached to the left side of the machine. The case has Compartments for carrying this technical manual, pencils, extra tape, message blanks,

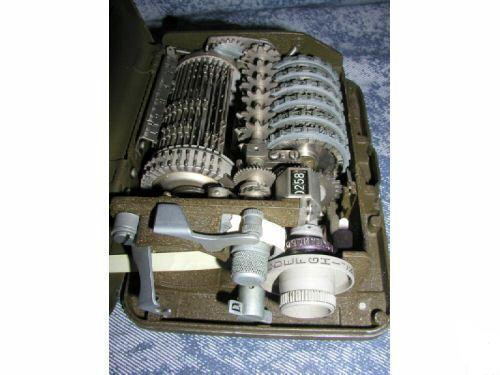

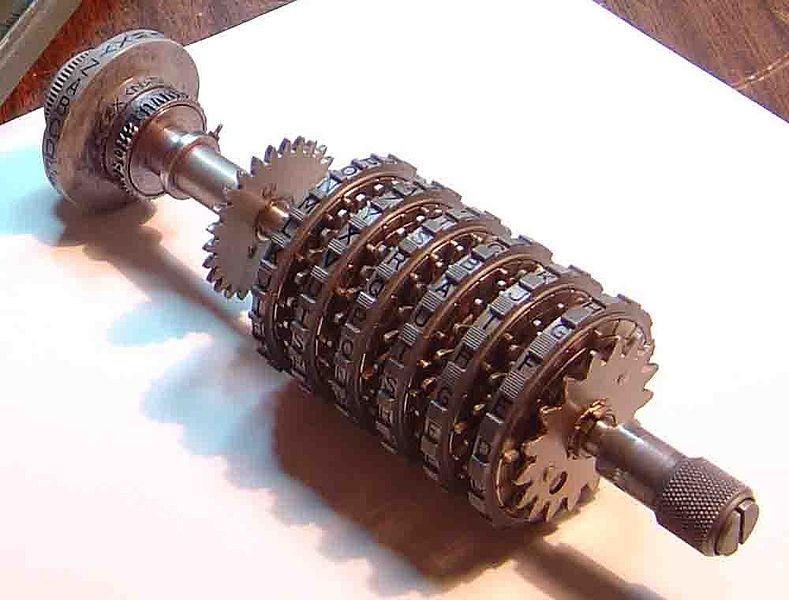

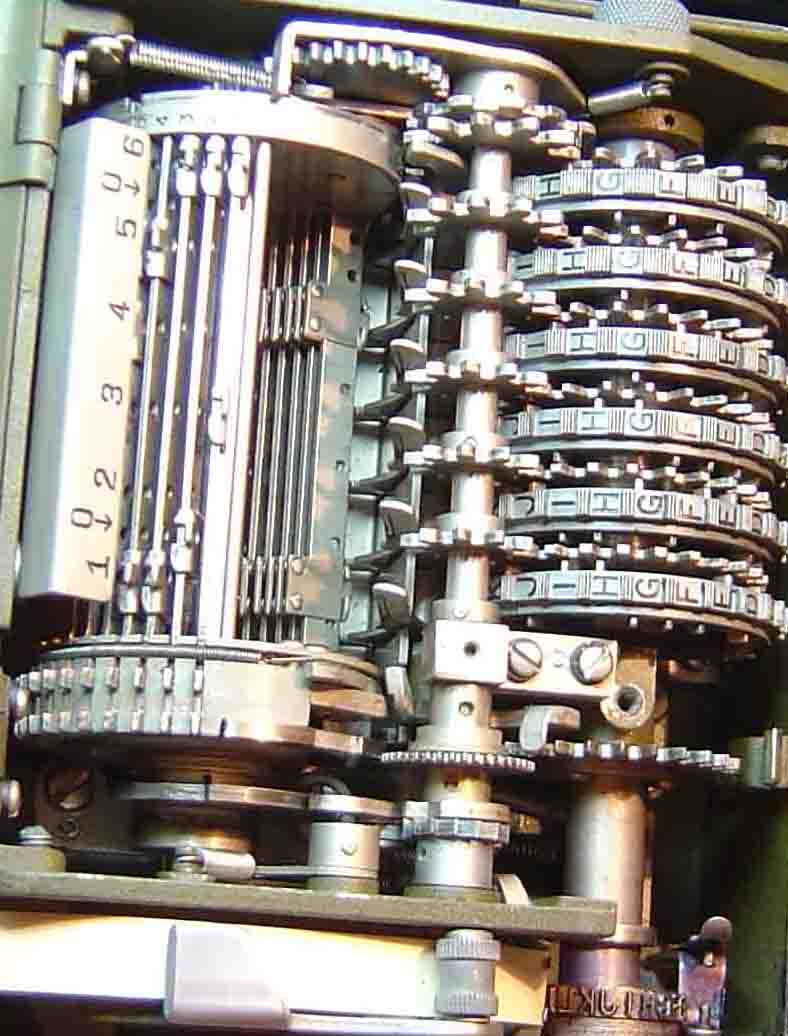

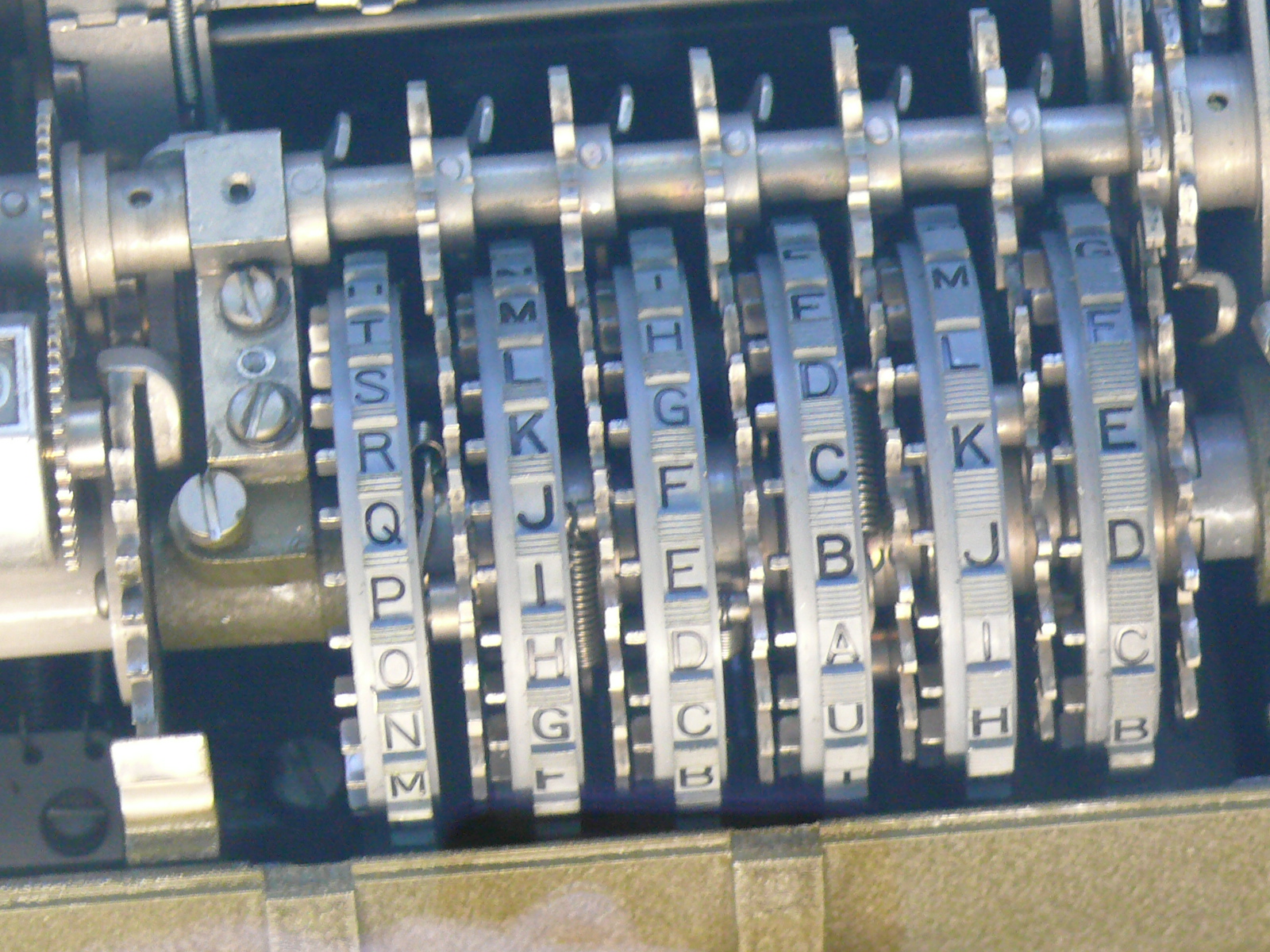

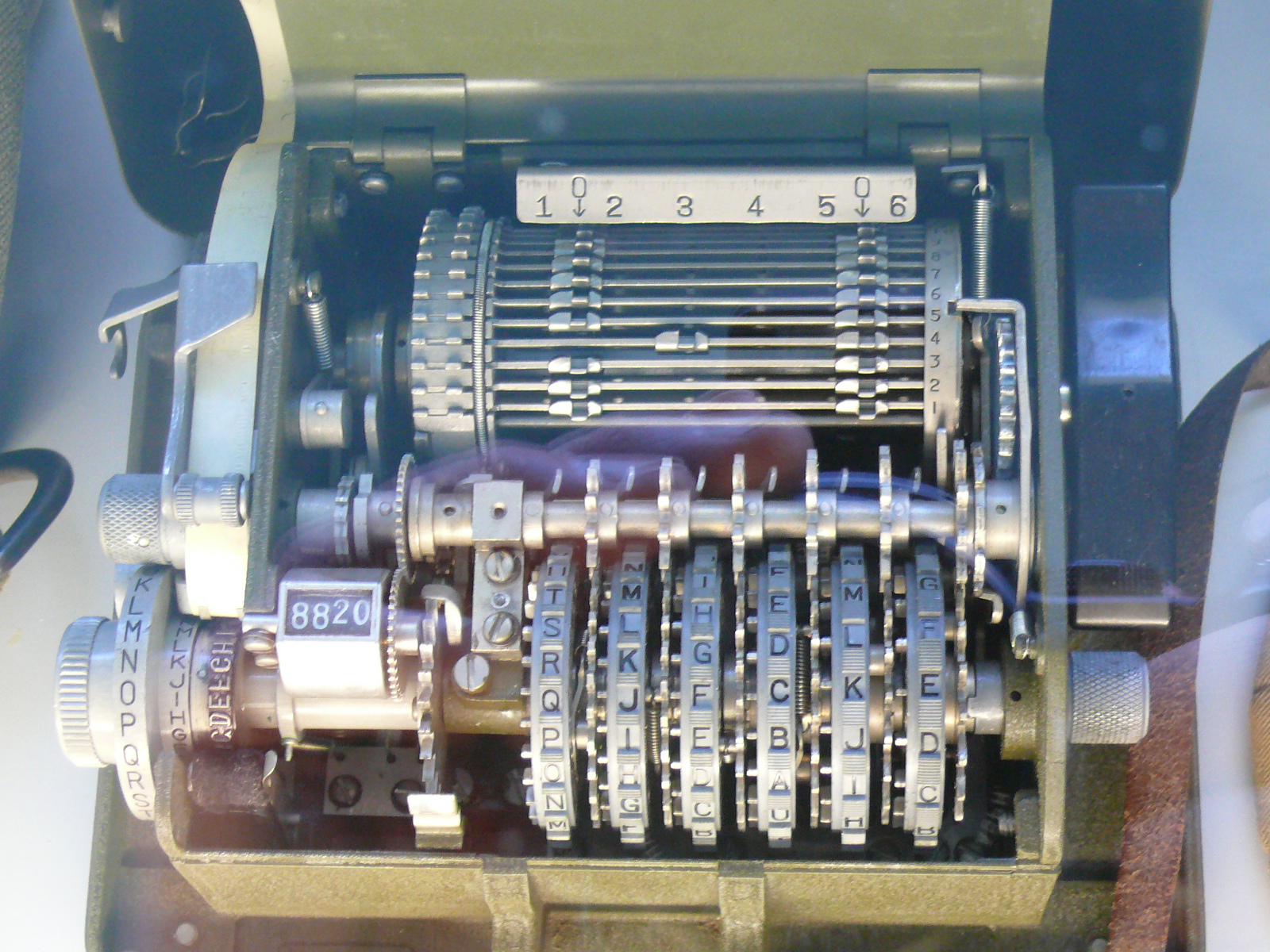

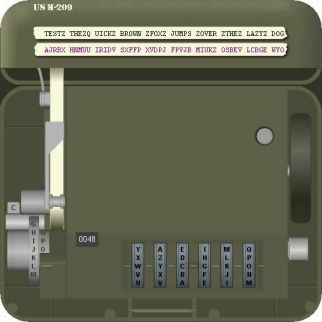

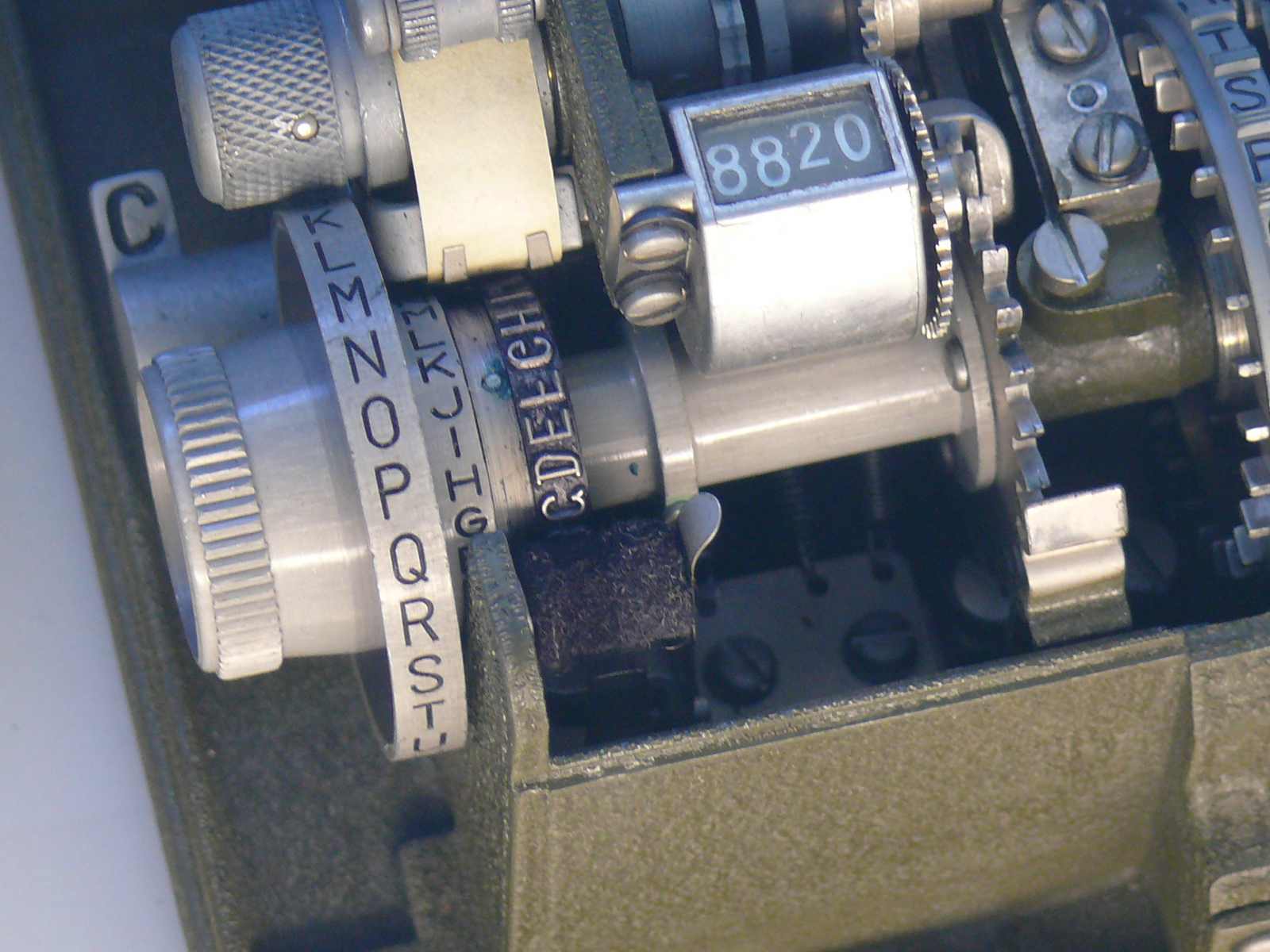

The cryptographic principle upon which the M-209 Operates is that of reciprocal substitution alphabets. The effect is that of sliding a normal-alphabet sequence against the same sequence reversed. A high degree of irregularity in the shifting of the alphabets with respect to each other is brought about by a train of gears in which the number of teeth on the driving member is varied under the influence of certain keying elements to be described in subsequent paragraphs. Most important :more the message is short it is more difficult to decipher
Like the German Enigma M 209 no need electricity . U.S. Navy referred to this machine as the CSP-1500
Technical data
Weight 2.7 kgs
Dimensions 15cmx15cmx6cm
Average speed: 30 characters per minute
