1°GM 1914 Arbalète Imphy Type A Paris









L arbalète sauterelle Imphy Type A Paris
English Translation

Internet


Bizarrement il est des armes qui sont utilisés à des époques et qui ensuite tombent dans les oubliettes de l'histoire et qui soudain ressortent au grand jour
La première guerre mondiale a vu réapparaître des armes oubliées comme les cuirasses est une arme bizarre l'arbalète
Cette arbalète était employée dans les tranchées pour envoyer vers l’ ennemies des grenades à une distance beaucoup plus importante que le bras de l'homme ne pouvait le faire. Pour les Français ce fut l'arbalète dite d'Imphy qui a été utilisé à la fin de 1914.

Essais Essais

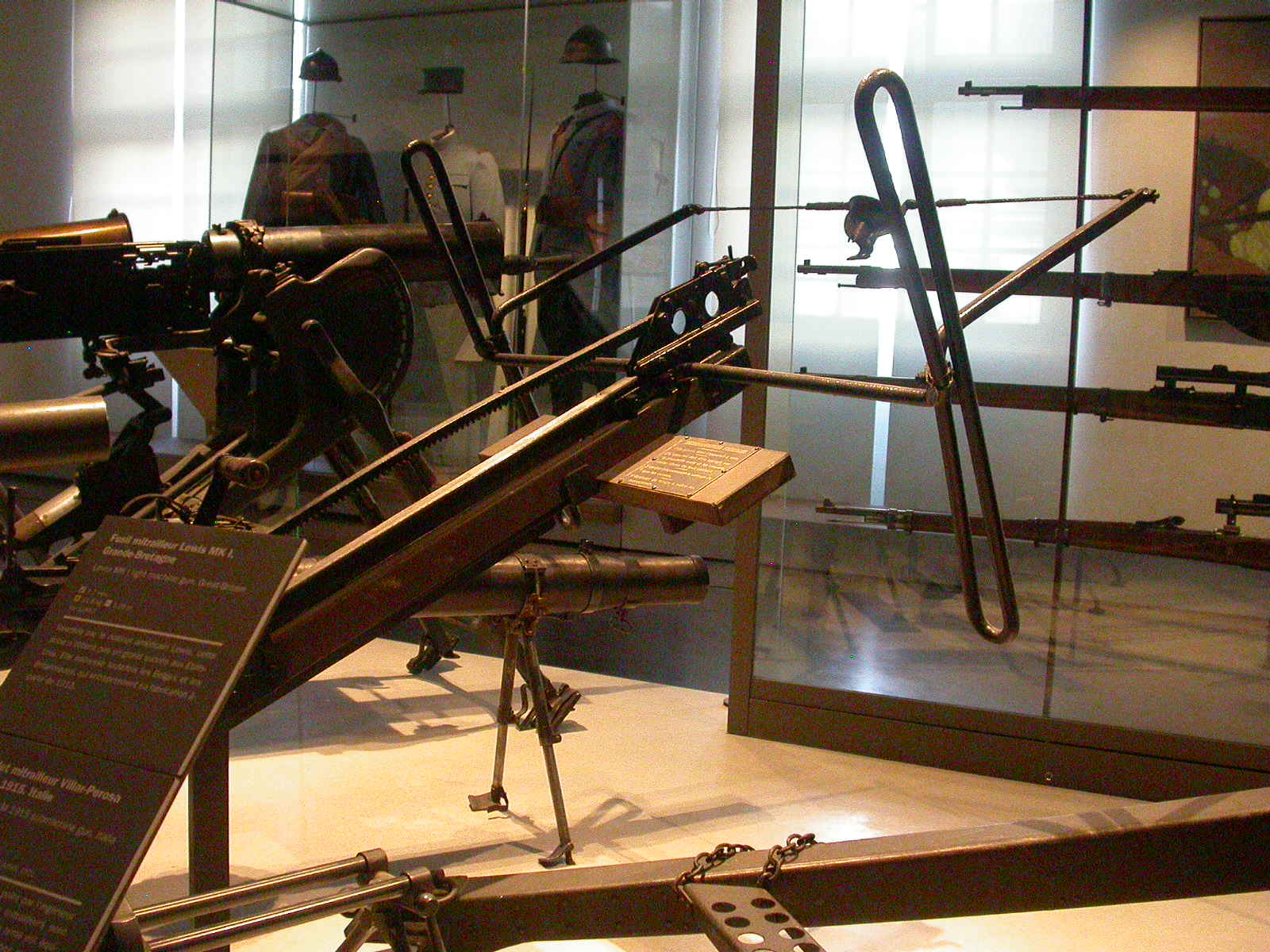

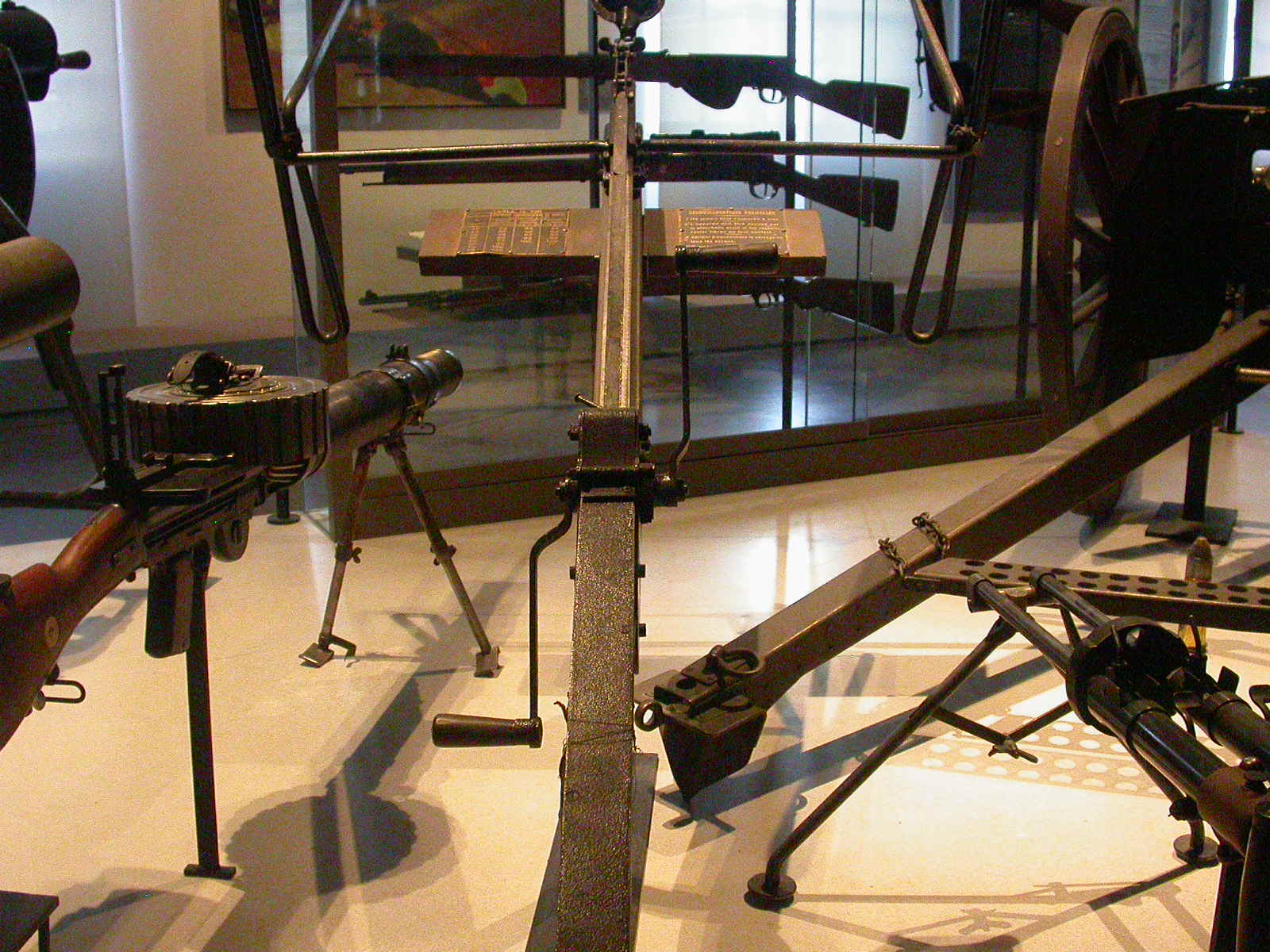

Description de l'arbalète ou sauterelle le type a dYmphi

Arbalète


Cette arbalète tire son nom du site de production d'aciers spéciaux situés à 100km du Creusot.
C'est une arme rudimentaire composée de bois et d'acier. Grace à une variante à crémaillère à moufles et en suivant les indications données par une table de tir fixée à l'arbrier une grenade réglementaire pouvait être lancée jusqu'à 125 m.
L'arbalète ou sauterelle est composée de
deux ressorts supportant à l'extrémité de leurs bras de flexions une fronde.

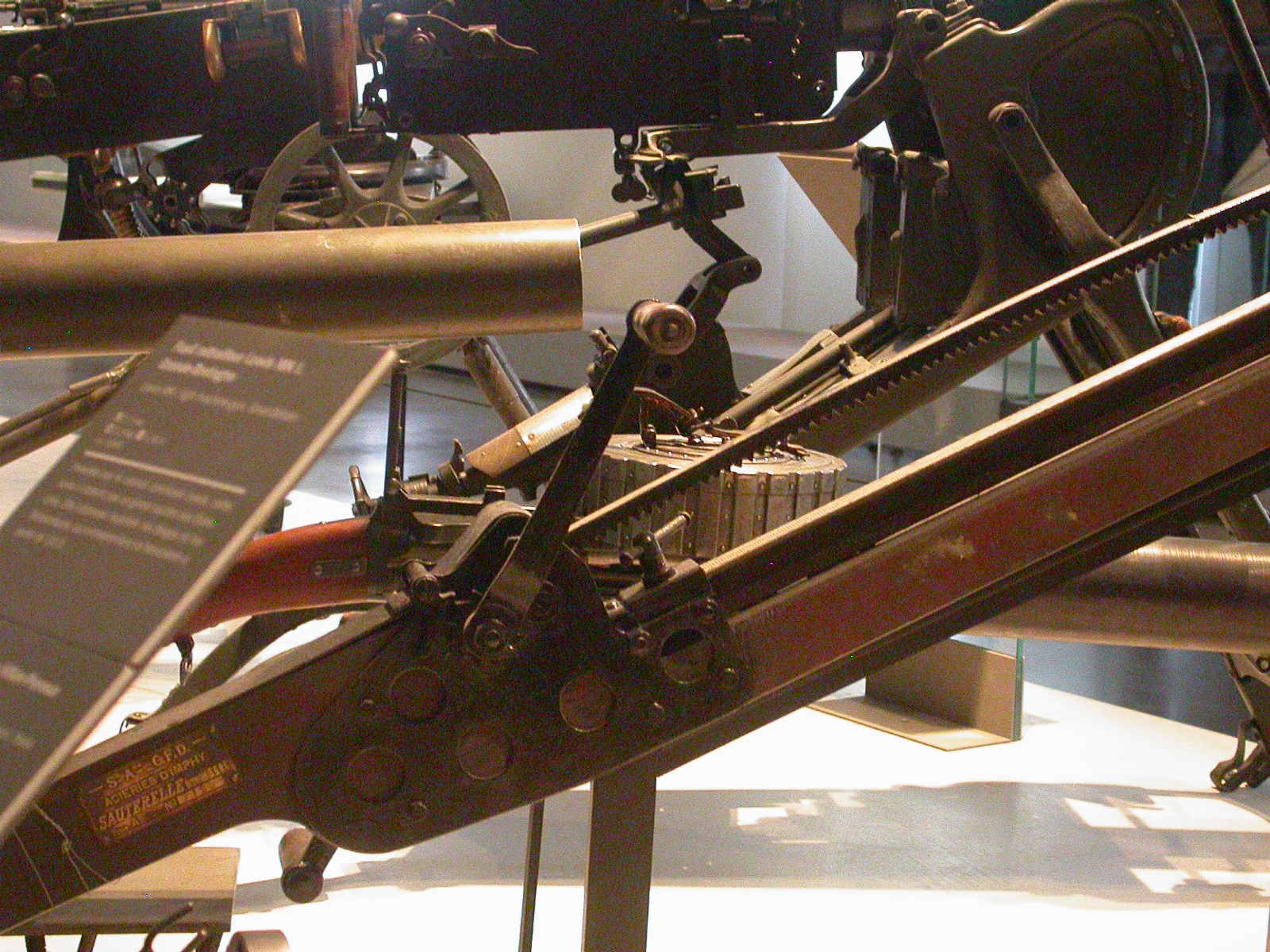

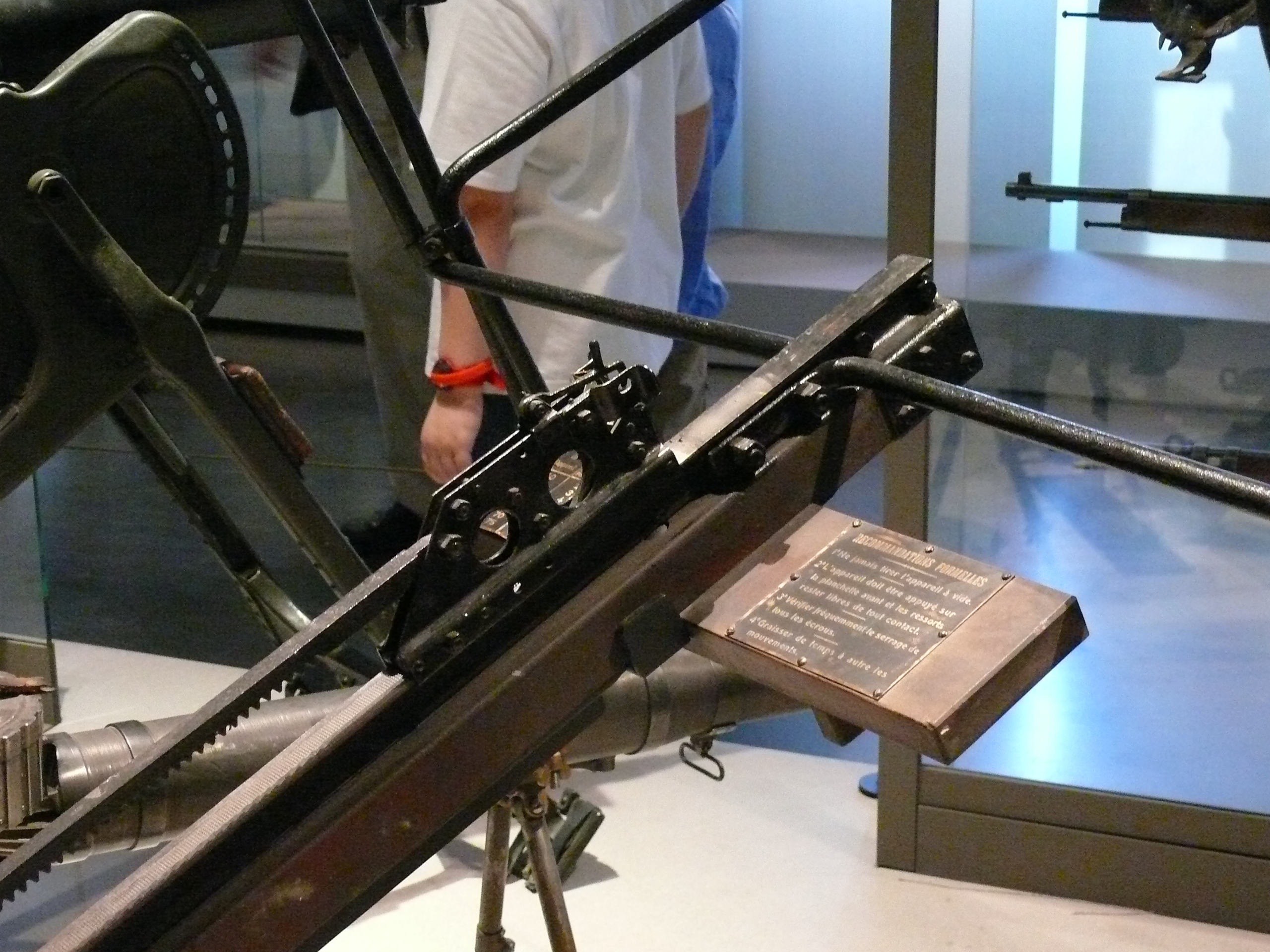

1 déclic monté sur un chariot s'accrochant d'un côté à l'oeil de la cuiller de la fronde et fixé d'autre part à un câble de fil d'acier destiné à mettre l'appareil en tension en s'enroulant sur le tambour du treuil

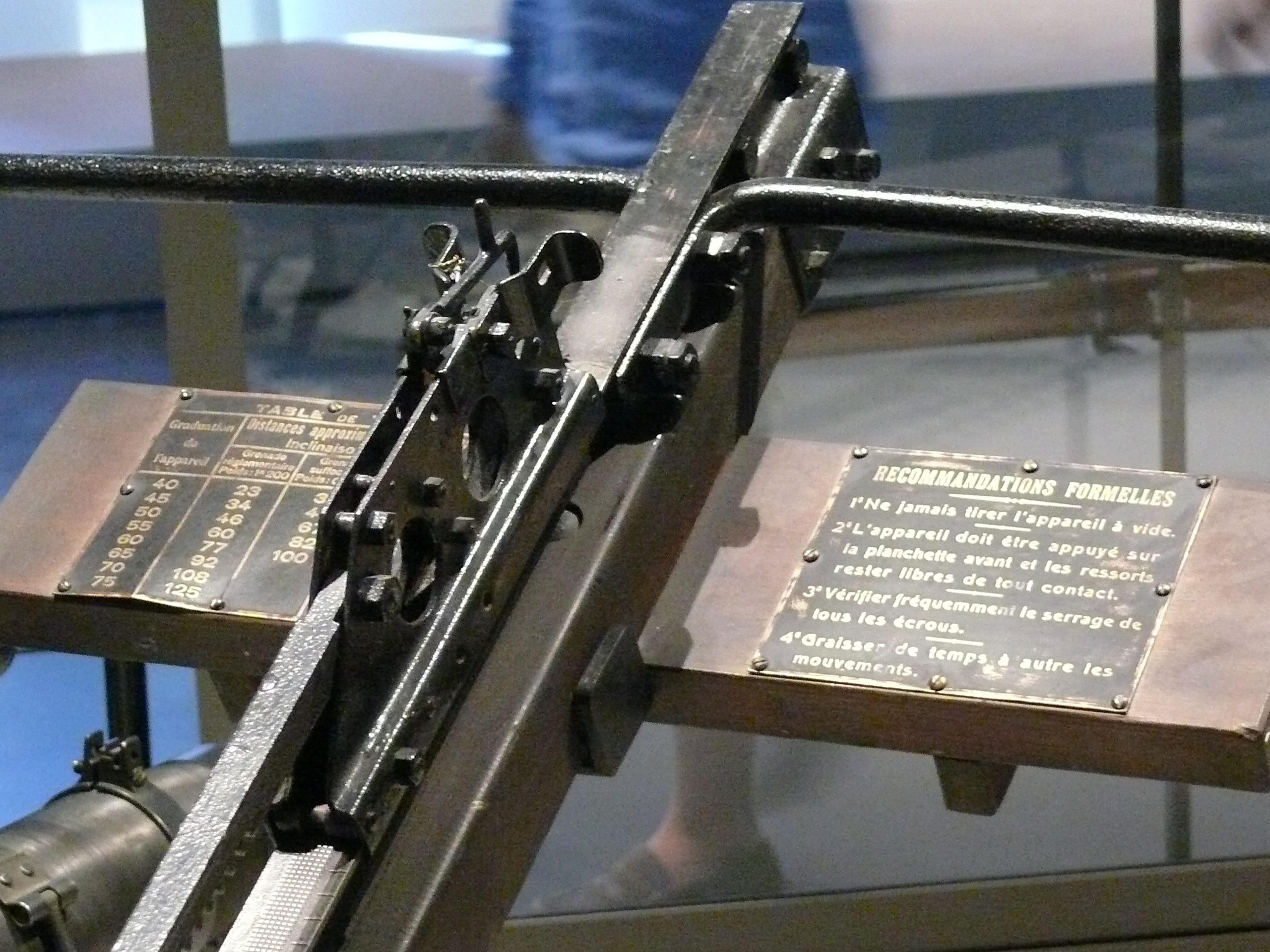

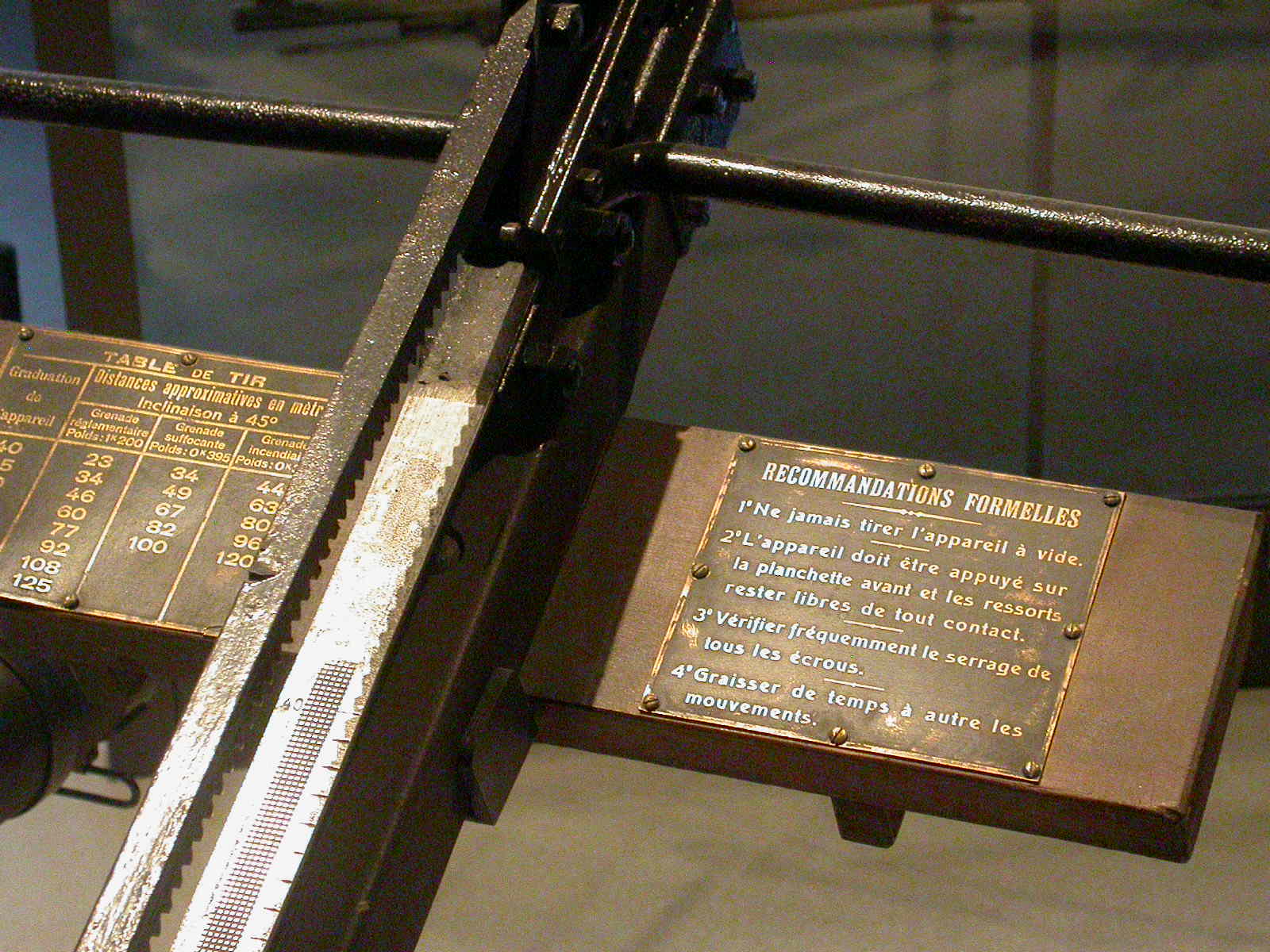

Un treuil comprenant 1 pignon avec deux manivelles et un cliquet de sûreté supportant l'ensemble est composé d'une règle métallique graduée en cm de 40 à 76 sur laquelle glisse le chariot du déclic et un curseur Une table de tir y est fixée qui donne approximativement à la portée correspondante à la graduation

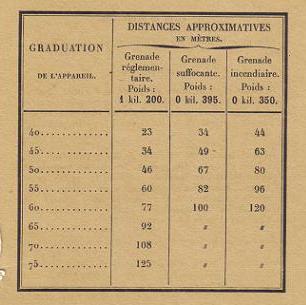

Table de Tir


L'arme pèse environ 10 kilos.
Mise en œuvre de l arme
La sauterelle peut être mise en œuvre par un seul homme mais si 2 hommes s'occupent de l'arme le tir gagne imprécisions et en rapidité
Phase de tir
Mise en place de l'arme
il faut régler le fils de l'arme de telle sorte que la ligne de tir ne dépasse pas 45° ce qui lui assure la portée maximum
Pour assurer sa direction et sa stabilité un homme s'assied sur la sellette et saisi les manivelles à 2 mains un autre homme se place à gauche et debout auprès de lui
On arme la sauterelle en dégageant le cliquet de sureté ce qui ramène le déclic en position haute
tout en tournant les manivelles dans le sens du déroulement du câble
Il est indispensable que le câble reste bien tendu durant cette opération.
Tout en maintenant le déclic en position haute avec la main gauche il faut saisir de la main droite la cuiller et la ramener à un arrière jusqu'à ce que la main gauche puisse également la saisir a son tour Prendre appui par les deux pouces sur les oreillettes du déclic et à engager l'œil de la cuiller dans la fente du déclic en faisant un effort. On est averti de la réussite par le bruit sec produit par la détente lorsqu'elle est armée.
Pour tirer l'appareil comporte une règle métallique graduée à 1 cm de 40 à 76 sur lequel glisse un curseur qui donne la distance approximativement
Ensuite en place le projectile dans le godet de la cuillère on tend les ressorts en tournant sur les manivelles jusqu'à ce que le chariot du déclic vienne au contact du curseur on attache le la mise à feu de la grenade réglementaire au crochet tire feu pour l armement de celle-ci lors du tir
Agir sur la détente
Les projectiles tirés
grenade réglementaire de 1.2kgs
La grenade suffocante de 235 gr
La grenade incendiaire de 350 gr.
Pour les grenades suffocante il ne faut pas dépasser la graduation 60 de façon à éviter la détérioration prématurée des ressorts et la rupture de la fronde la cuillère a été construite en acier spécial
Il ne faut donc jamais manœuvrer à vide car l'effort des ressorts à vide tend à disloquer l'appareil


Crossbow Imphy Type A grasshopper.

Internet




Oddly there are weapons that are used at times and then fall into the history dungeons and suddenly emerge into the open
WW1 has seen forgotten weapons reappear as breastplates is a bizarre weapon the crossbow
The crossbow was used in the trenches to send to the enemy grenades at a distance far greater than the arm of man could not do so.
For the French it was known Imphy crosbowand she was used at the end of 1914.

Tests Tests


Description crossbow or a grasshopper type dYmphi

Crossbow


This weapon takes its name from the site of production of special steels at 100km of le Creusot.
It is a simple weapon consisting of wood and steel. Thank to a cog gloves and following the directions given by a table set fire fixe to the stock a regulatory grenade could be launched up to 125 m.
The grasshopper or crossbow is composed of
two supporting springs with a sling at the end of their arm flexing.
1 click on a carriage mounted on the one hand at the “eye” of the blade of the sling and the other fixed to a cable of steel wire to give the tension device on winding the winch drum
A winch sprocket with two handles and a safety pawl

Instructions for fire


The stock as a metal ruler graduated in cm 40 to 76 in The metallic ruler slip the cursor
The panel of fire gives approximately the range corresponding to the graduation
The gun weighs about 10 kilos.
Implementation of the weapon
The grasshopper can be implemented by one man but if 2 men involved in firing the weapon wins in accuracies and speed
Shooting Phase
Placing the weapon
you must adjust the son of the weapon so that the line of fire does not exceed 45 ° thus

ensuring the maximum range
To ensure its stability and its direction a man sits on the spot and seized cranks with 2 hands another man moves to the left and standing beside him
grasshopper is cocked releasing safety bringing the trigger in the up position
while turning the cranks in the conduct of the cable
It is essential that the cable remains stretched during this operation.
While holding the trigger in the up position with the left hand must grasp of the right hand the spoon and bring to a back until the left hand can also take a turn
Take support by two inches on the atria and click to enter the eye of the blade into the slot of the trigger by an effort. We are aware of the success by the noise produced by dry when the trigger is armed.
To fire the device includes a metal ruler graduated to 1 cm from 40 to 76 on which slides a cursor that gives the approximate distance
Then place the projectile in the well of the spoon is on springs by turning the crank until the carriage comes in contact click the cursor on the attached firing the grenade regulatory hook for the arming when fired
Act on the trigger
Munitions
regulatory grenade 1.2kg
suffocating grenade 235 gr
Incendiary grenade from 350 gr.
For suffocating grenades must not exceed the graduation 60 to avoid premature deterioration of the springs and the rupture of the frond the spoon was made of special steel
So do not handle empty because the effort springs vacuum tends to disrupt the device



Voir Aussi Autre Photoscope  See Also Other Walk Around
Royaume Uni Leach Catapult
