Le Projecteur
Apres les armes à feu c'est  une piece importante ans la défense d'une casemate. mais c'est en même temps un engin très fragile. en effet la défense rapporchée des bunkers ou casemates à besoin de ces projecteurs qui peuvent éclairer le reseau de Rail anti char ou de Barbeles qui se trouve en avant des ouvrages et apres septembre 1939 à l 'arriere aussi
Nous trouverons les projecteurs  avec des montages divers

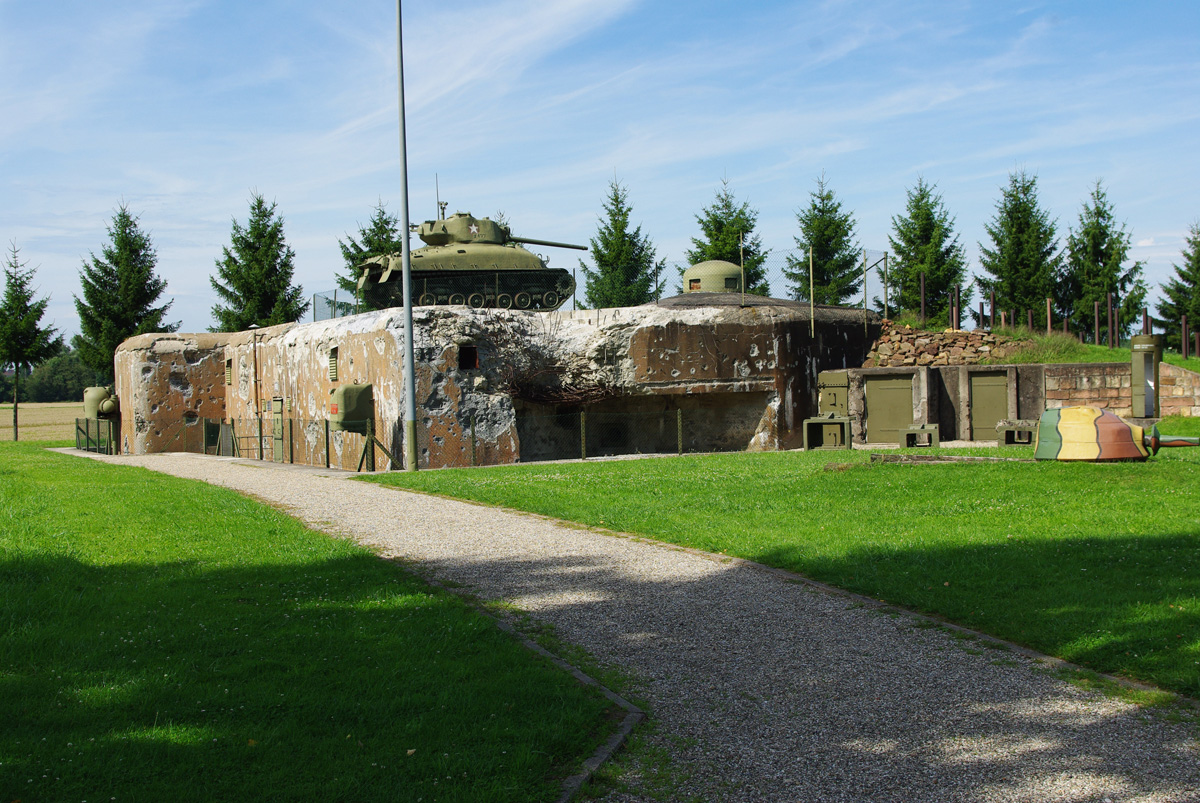

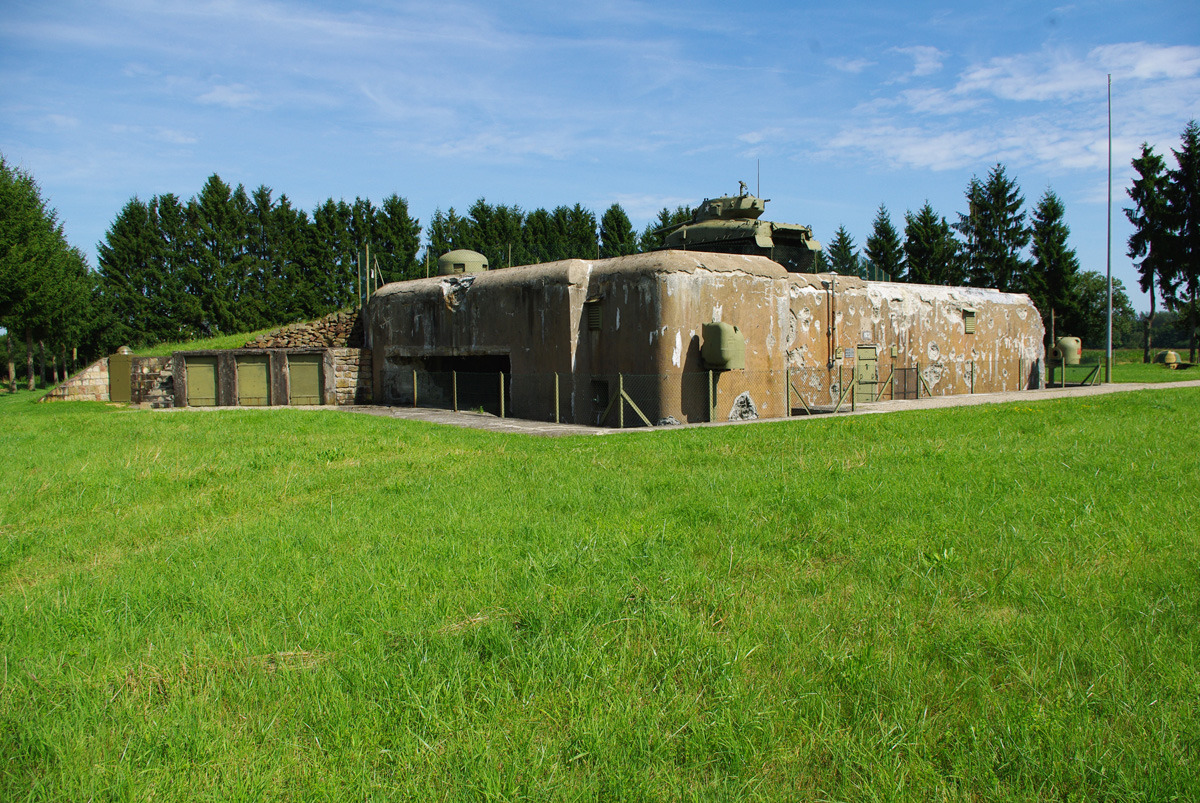

Avant la Guerre ils sont placés dans des casemates blindées ensuite sur les nouveaux forts ils seront installés dans des cloches betonnées parfois même ils n'auront aucune protection

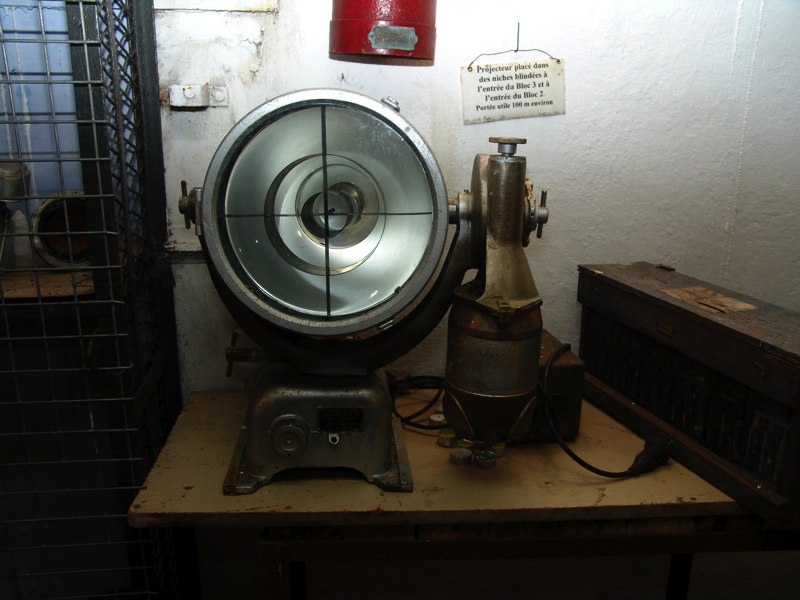

Ils sont de forme circulaire de 35 cm de diamêtre pour une profondeur de 35cm aussi .Une lampe de 250 volt en 24 watt  est placée au centre

Internet

ILs sont télécommandés via une télécommande Eve et Noizet qui est à base de corde à piano  . Il  a une amplitude de 50° en Azimut et 15/30 en site

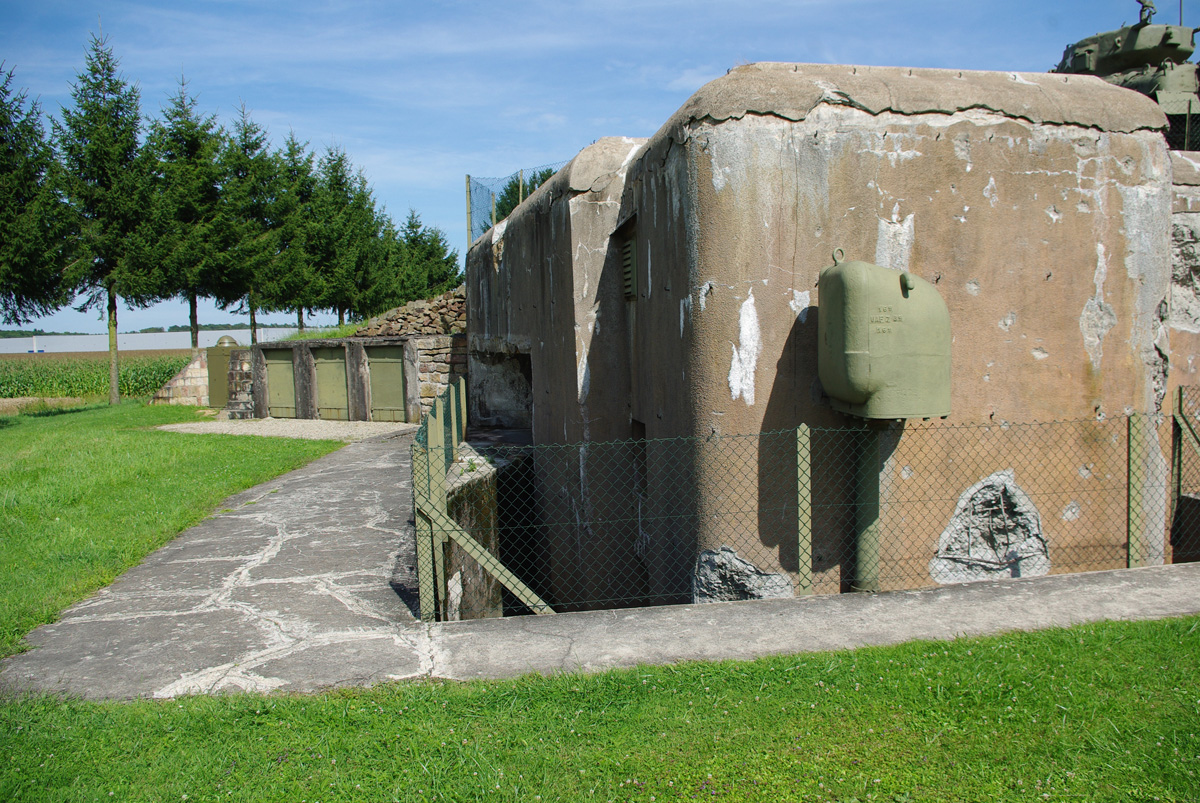

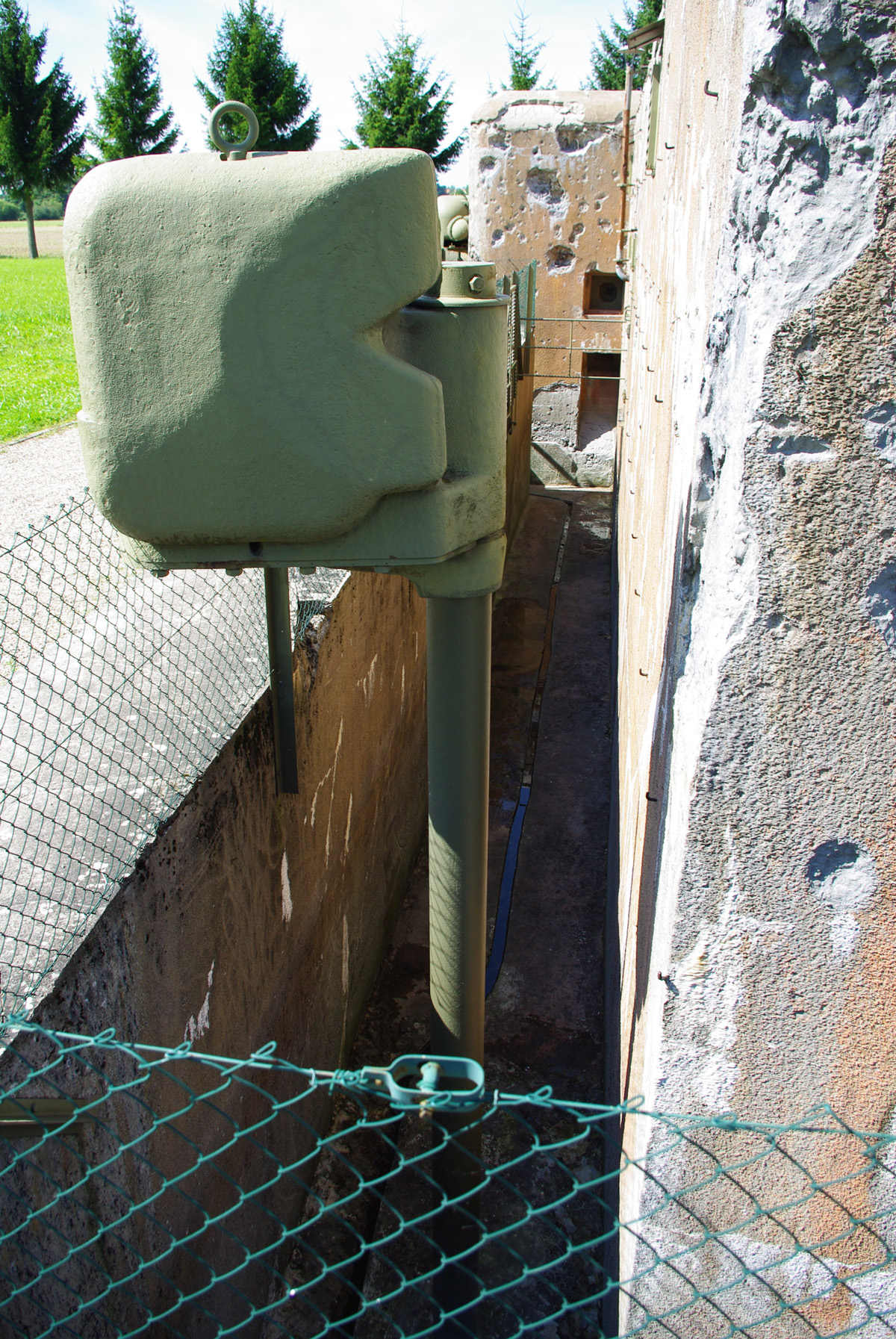

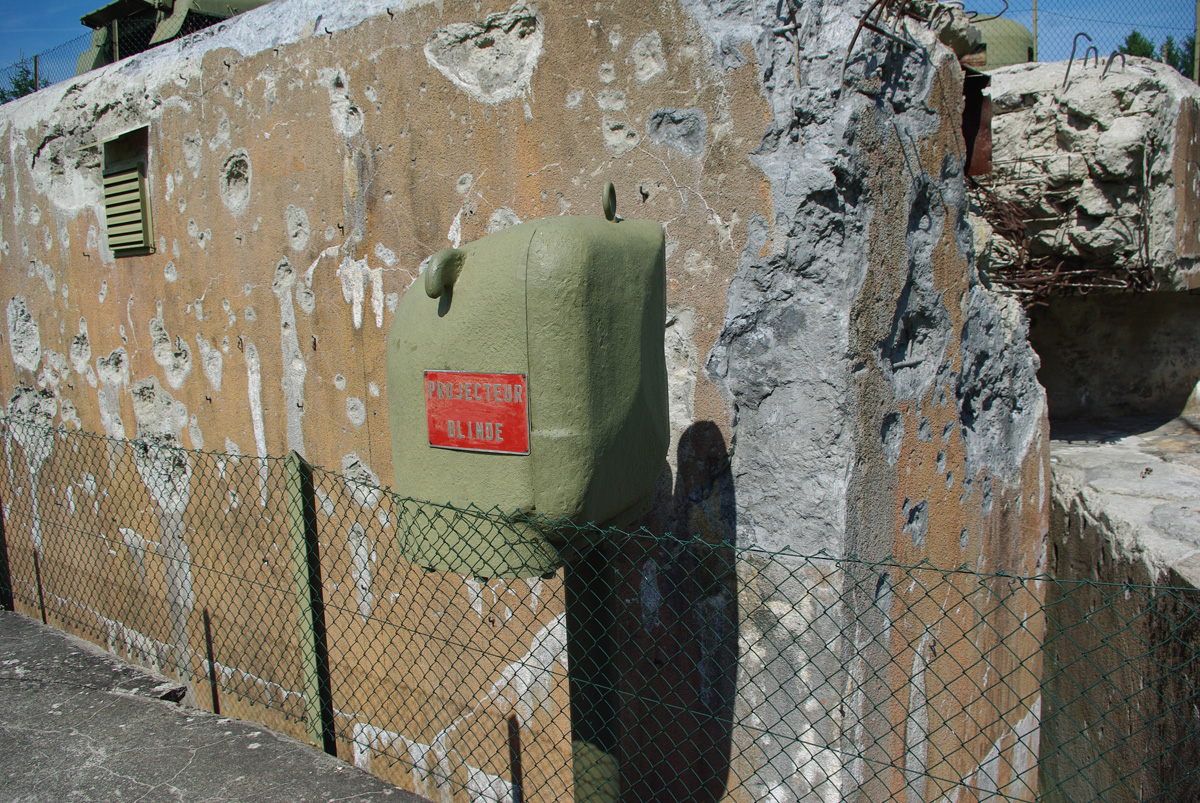

Le caisson blindé pese 1350 kgs dont 500 pour la porte . Le blindage est de 5/6 cm sur les cotés pour 10 cm pour le volet  Sa portée peut varier (100 m en moyenne )

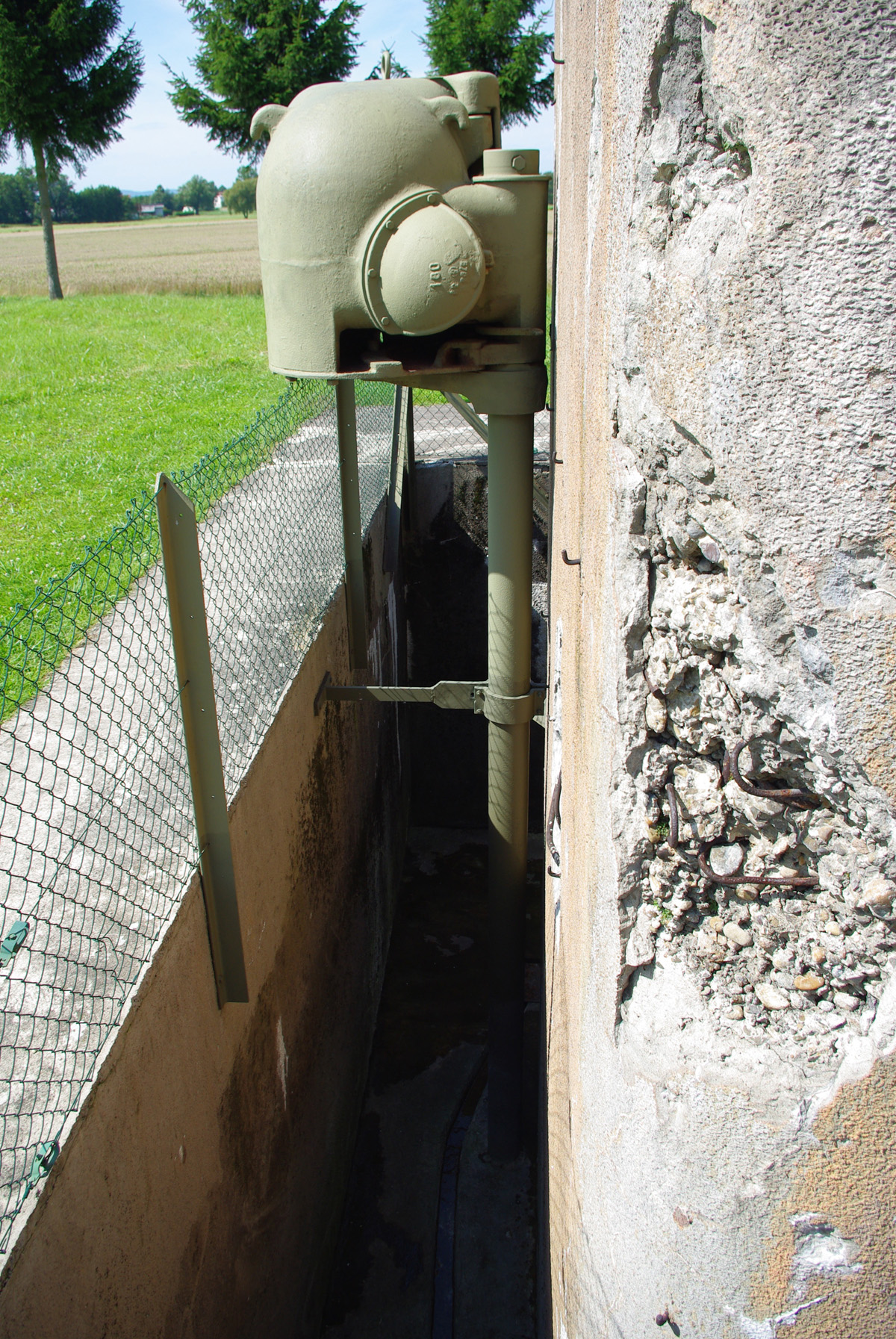

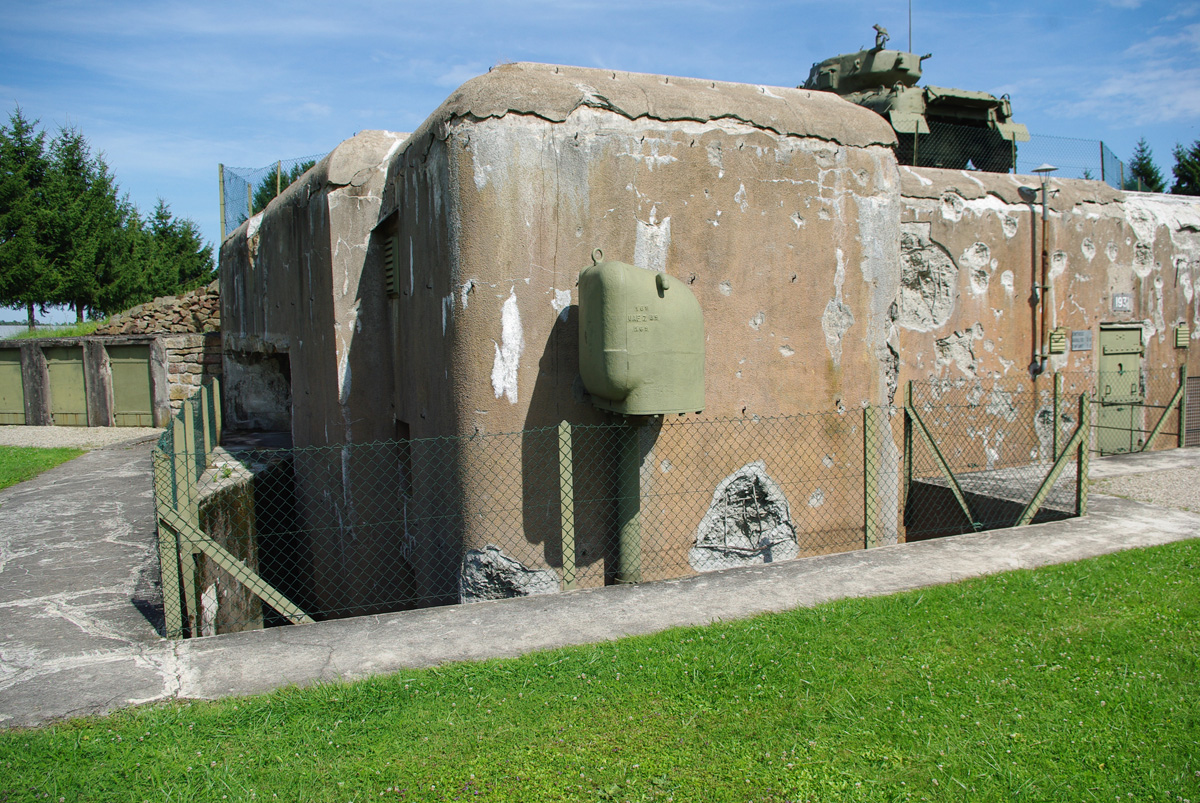

Il est installé sur un mat fiché dans le fossé diamant . Le boitier est en porte à faux

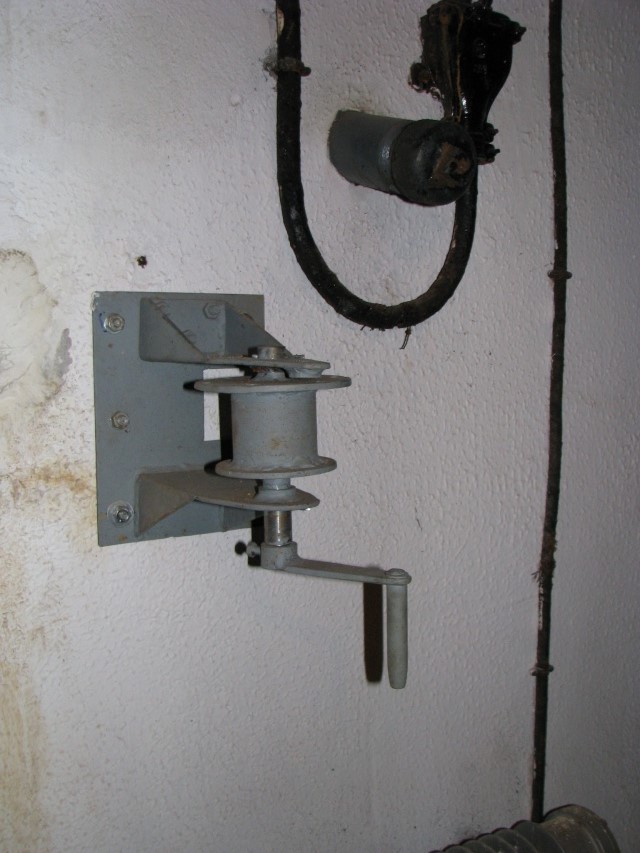

Poulie et manivelle  pour le cable d ouverture  Internet

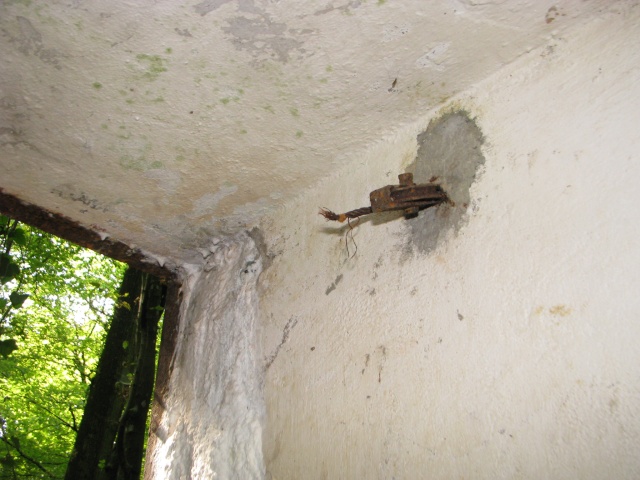

Le cablage passe  sur le plafond des chambres de tir, puis en direction des cloches GFM  via des ouvertures, bouchées par du mastic.
Le boitier pour l'allumage et réglage de l'intensité se trouve donc au pied des cloches. Les deux commandes du système de pointage hauteur et direction sont dans la partie haute de la cloche.
Pour la communication on trouve en général une prise pour téléphone (TM32) dans chaque cloche. pargois même il y a  un tube acoustique.
Parfois il n y a pas de système d 'ouverture  aussi les  caissons devaient  être ouverts manuellement le soir et  refermés le lendemain matin
L'utilisation qui en est faite est brève On allume le projecteur est on balaye le secteur desiré .Ensuite on éteint tout car le projecteur peut être la cible de l'ennemi.De plus les equipages des ouvrages ne percevaient plus durant un certains les formes dans l obscurité suite à l'ebouissement du à l'allumage du projecteur
