Strabokran 16tons Collevilles

Strabokran 16tons Collevilles
English Translation

Historique Voir ICI
History Click HERE


Le Strabokran était un portique de levage  mobile  utilisé par les unités de depannage de la Wehrmacht pendant la Seconde Guerre mondiale.
La société JS Fries fils à Francfort a développé le Strabokran avant le début de la guerre. Il y avait trois versions qui diffèrent par les capacités de levage allant jusqu' à15-16 tonnes
Il fut construit  environ 100 pièces, en partie sous licence auprès de l'entreprise Stratenwerth à Duisburg.  Des tracteur semi chenilles (Sd.Kfz. 8 ou Sd.Kfz. 9)  servaient au deplacment du Strabokran.
Il fallait une heure à dix soldats environ une heure pour le mettre en oeuvre . Seules les ateliers regimentaires ayant en charge des unités équipées de Panther ou Tiger, en étaient dotées
Caractéristiques
Capacités de levage 16 tonnes
poids 7.2 tonnes
Longueur 11.6m
Largeur 2.7 m
Hauteur Depliée 6.3m
Hauteur Repliée 2.49m
The Strabokran was a portable road gantry crane, which was used by the armor repair units of the Wehrmacht in World War II.
The company JS Fries son in Frankfurt developed the Strabokran before the war began. There were three variants that differed by lifting capacities of 15-16 tons and various model years. There were to end of war built about 100 pieces, partially under license at the company Stratenwerth in Duisburg. Half-track tractor (Sd.Kfz. 8 or Sd.Kfz. 9) subjected to the Strabokran in the field. To build up the required Strabokrans ten soldiers about an hour. Only workshop companies of the units that were equipped with Panther or Tiger, possessed him.

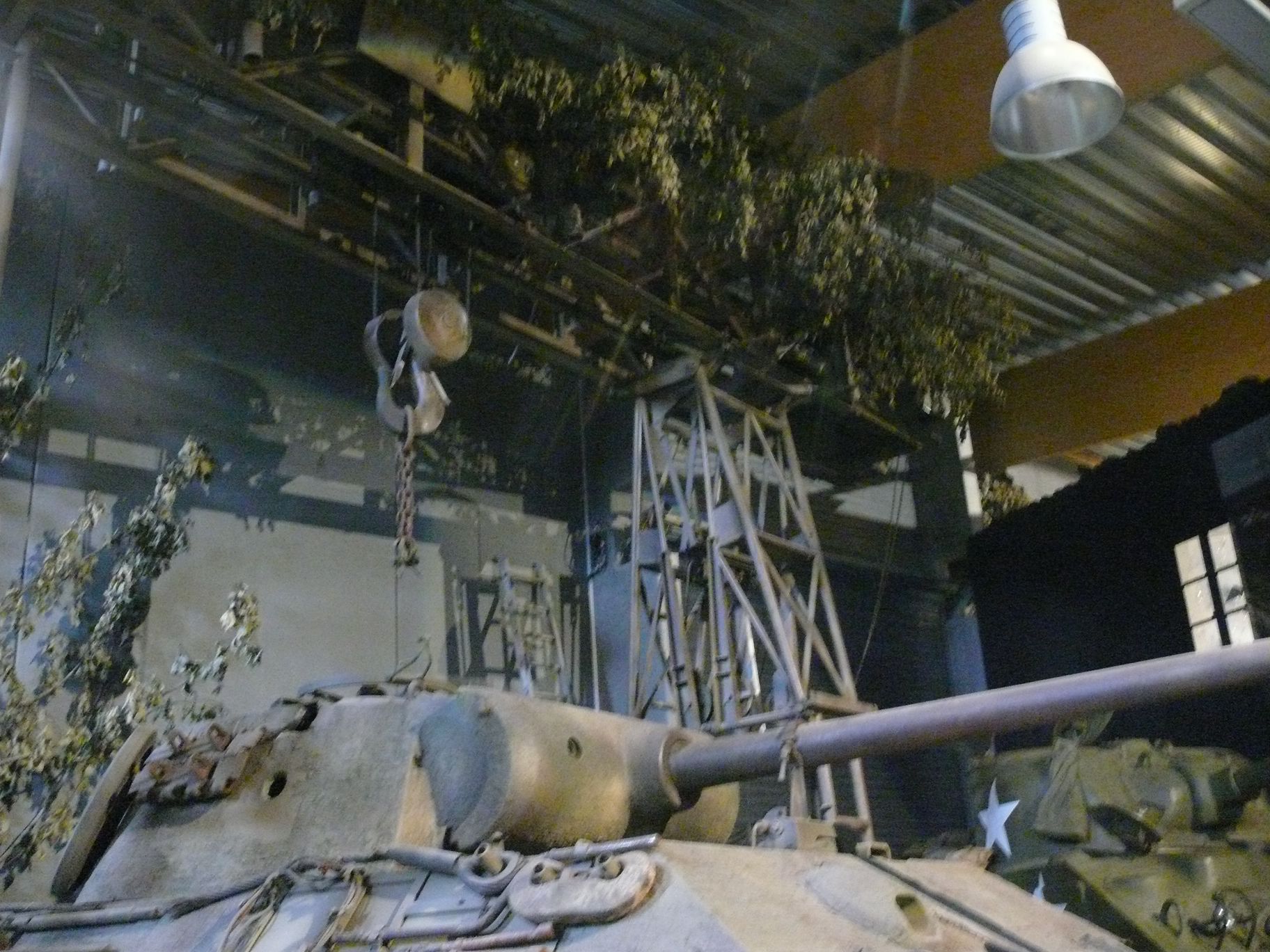

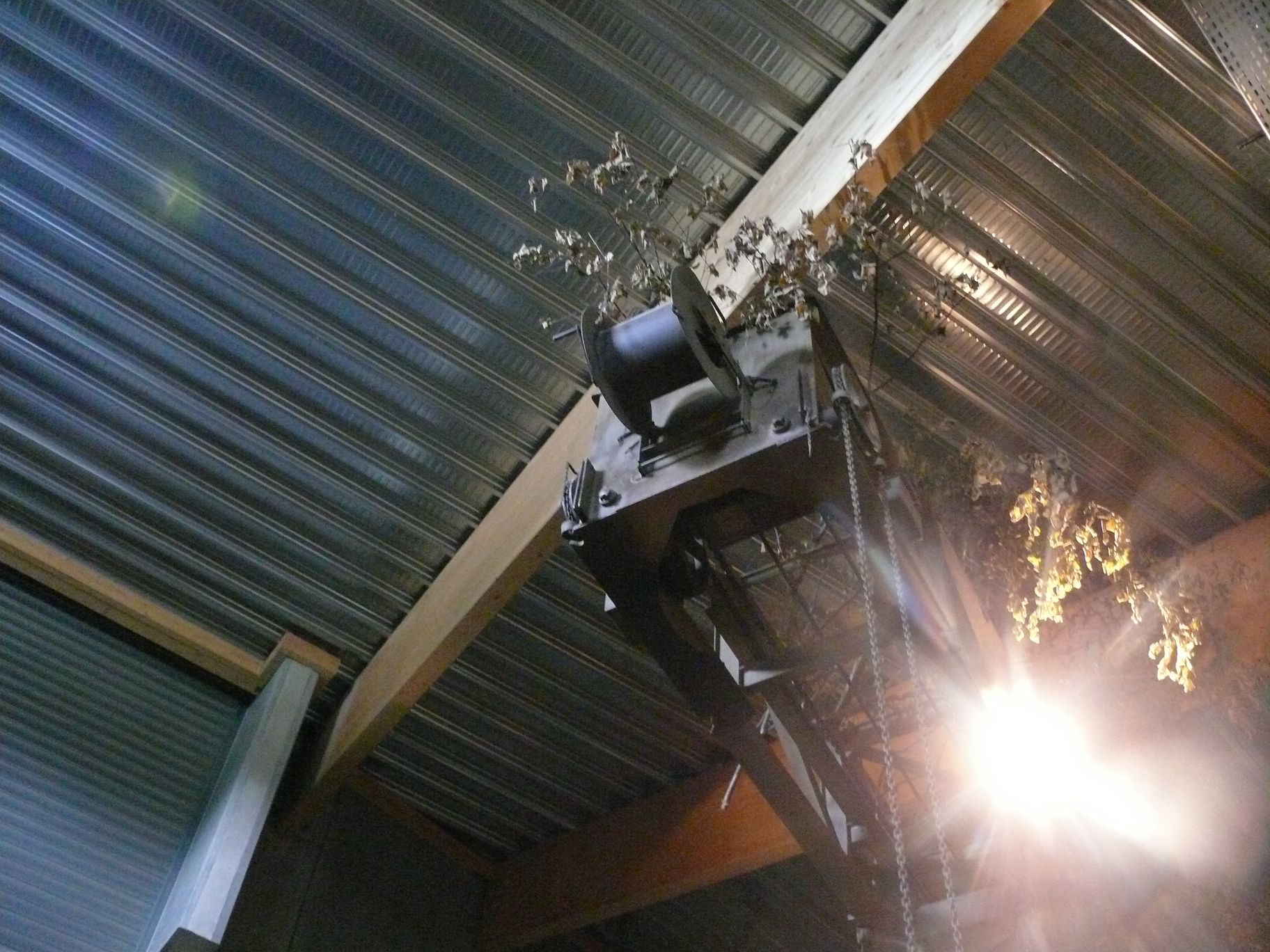

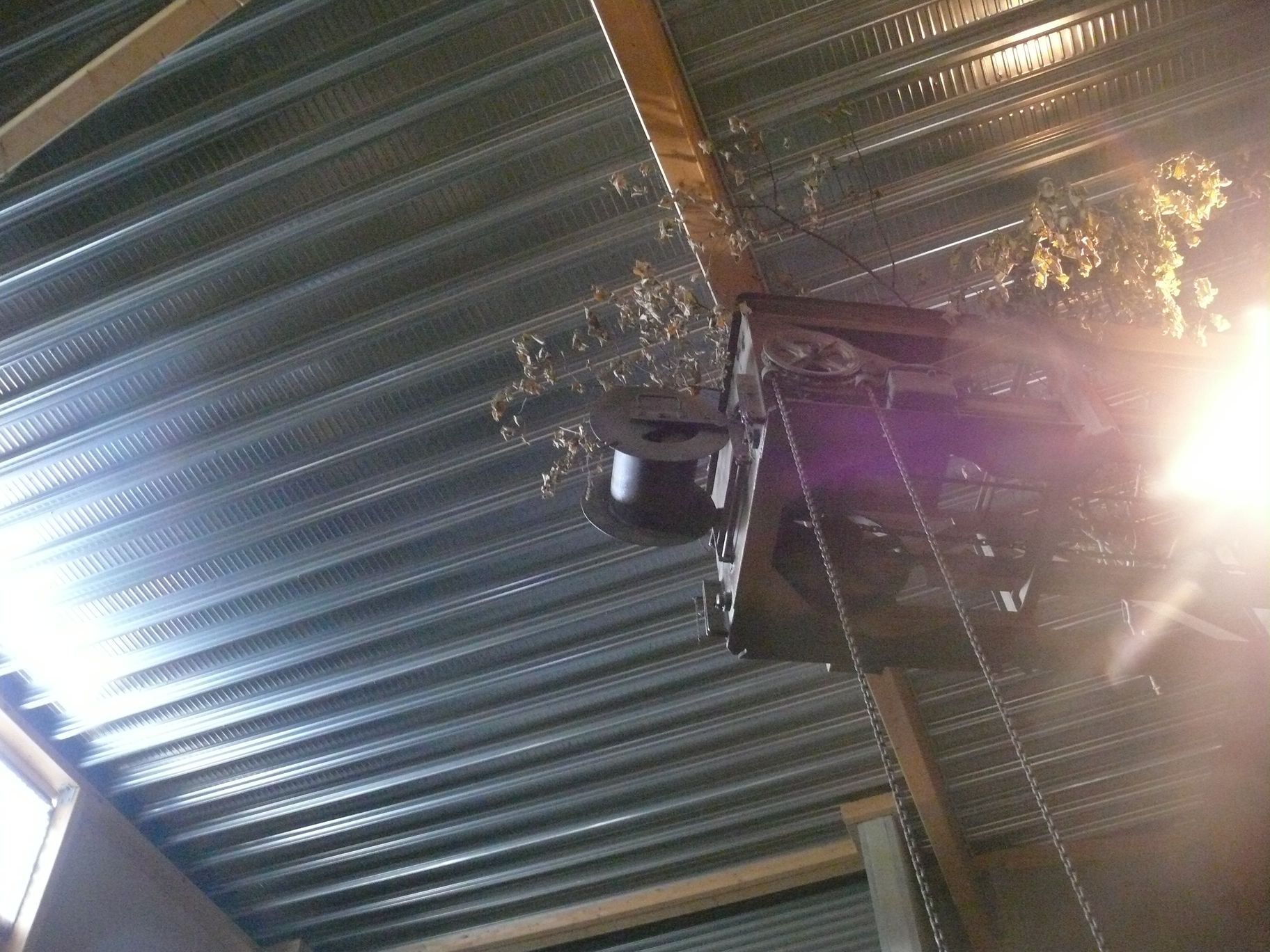

Portique deployé

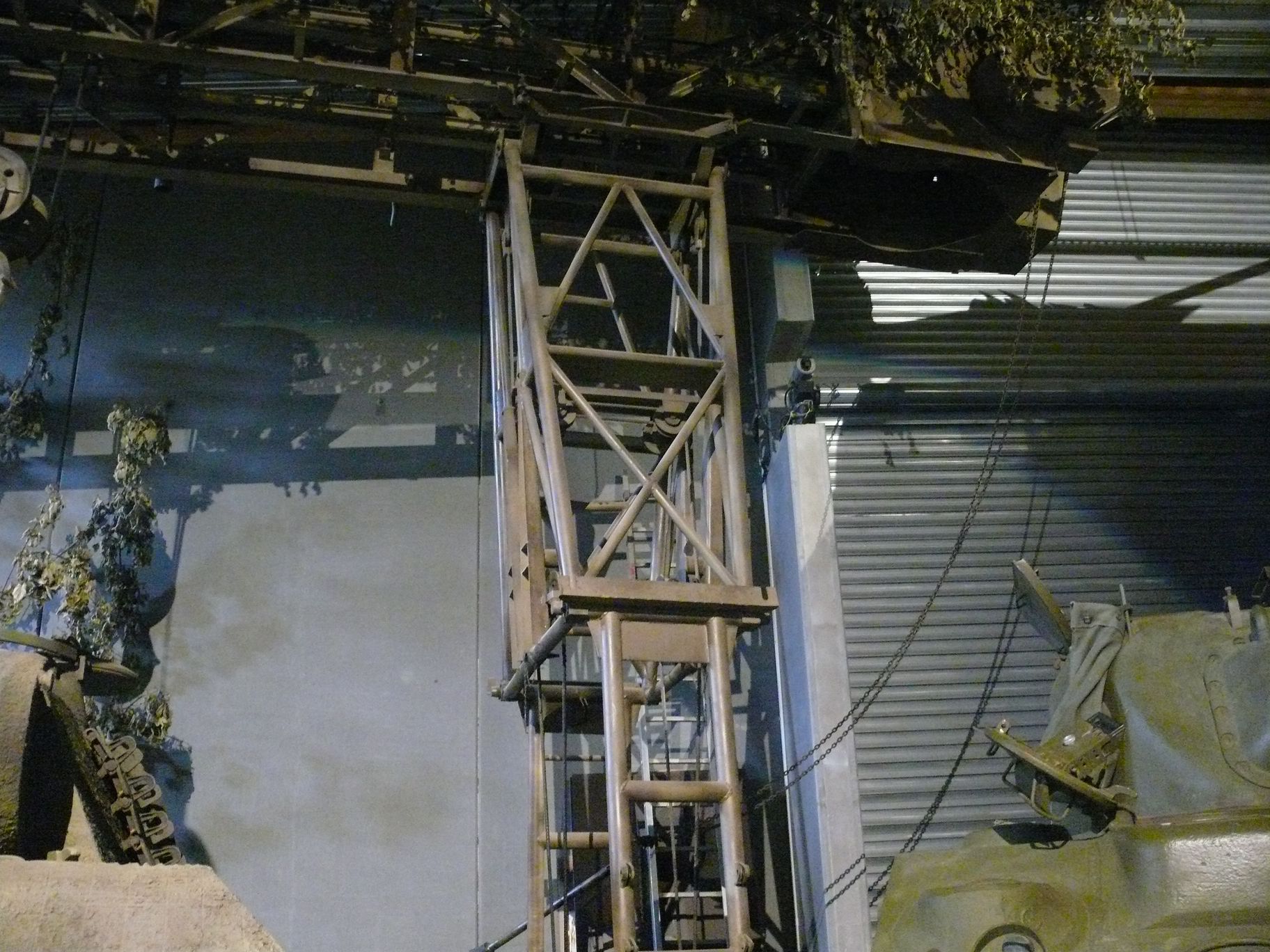

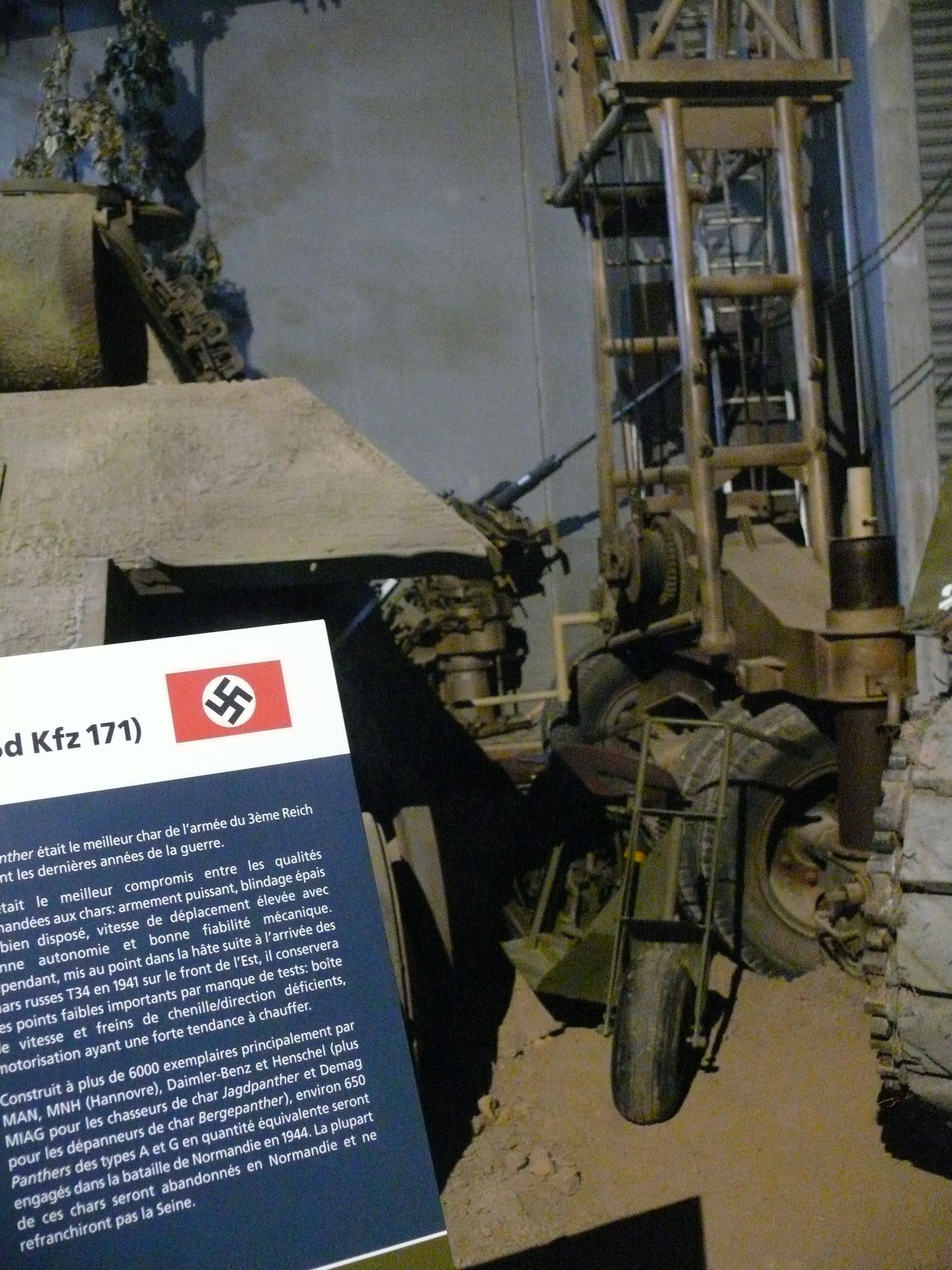

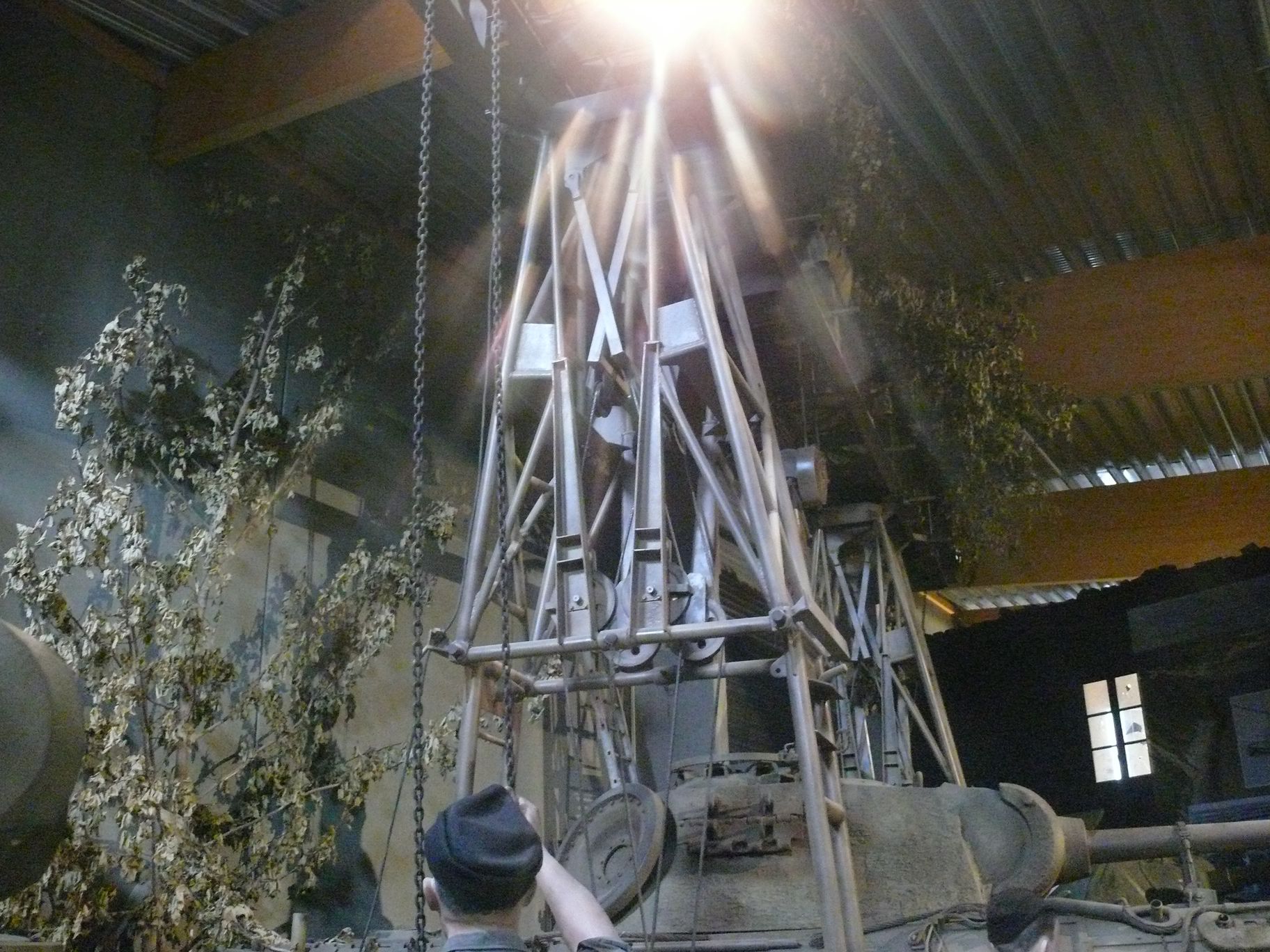

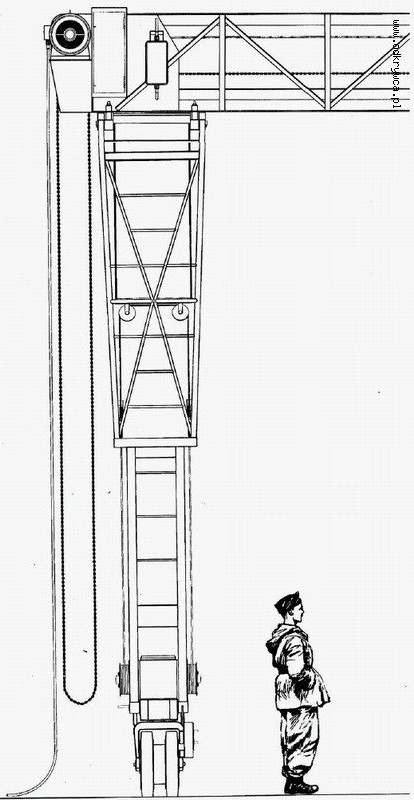

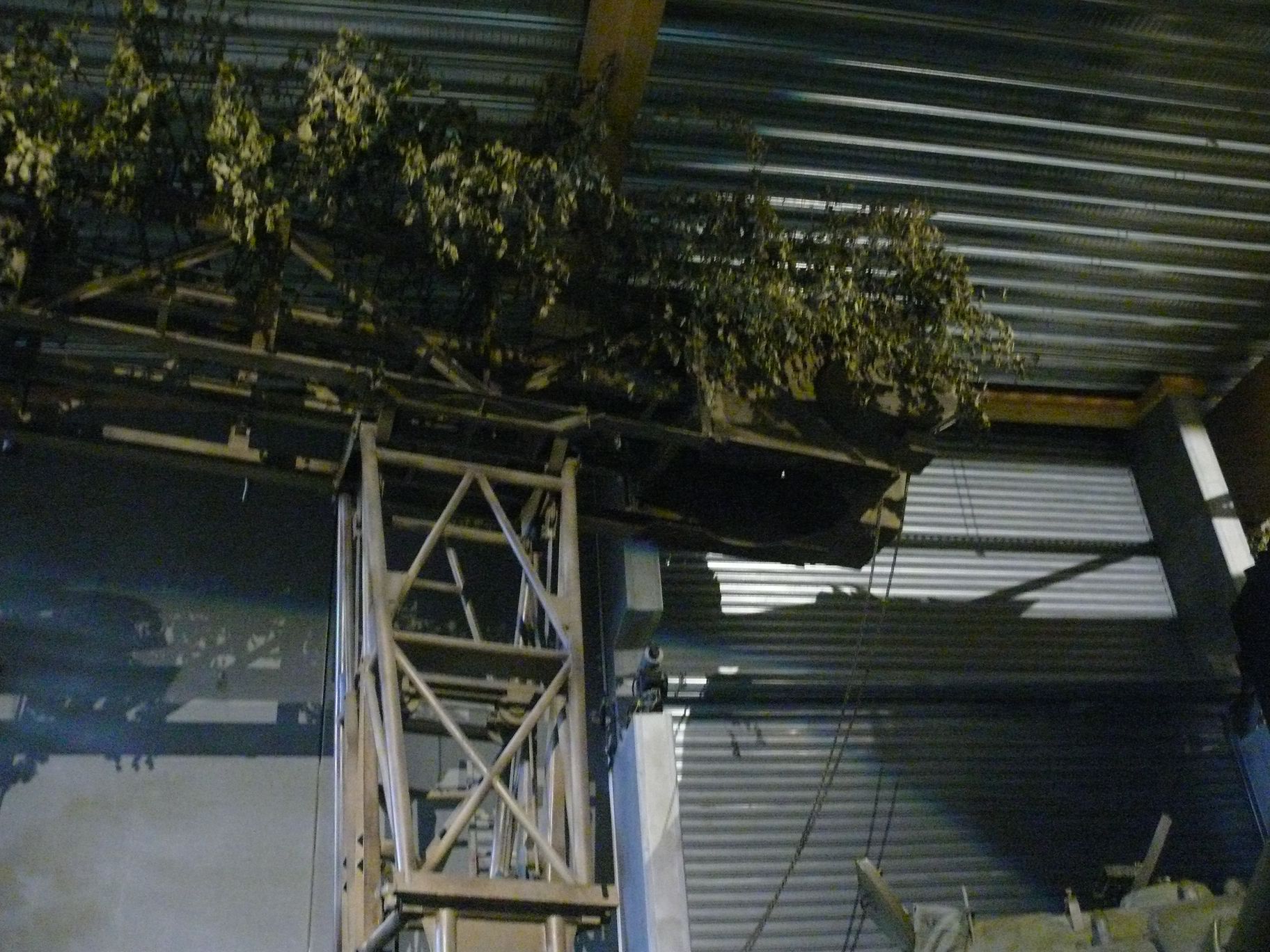

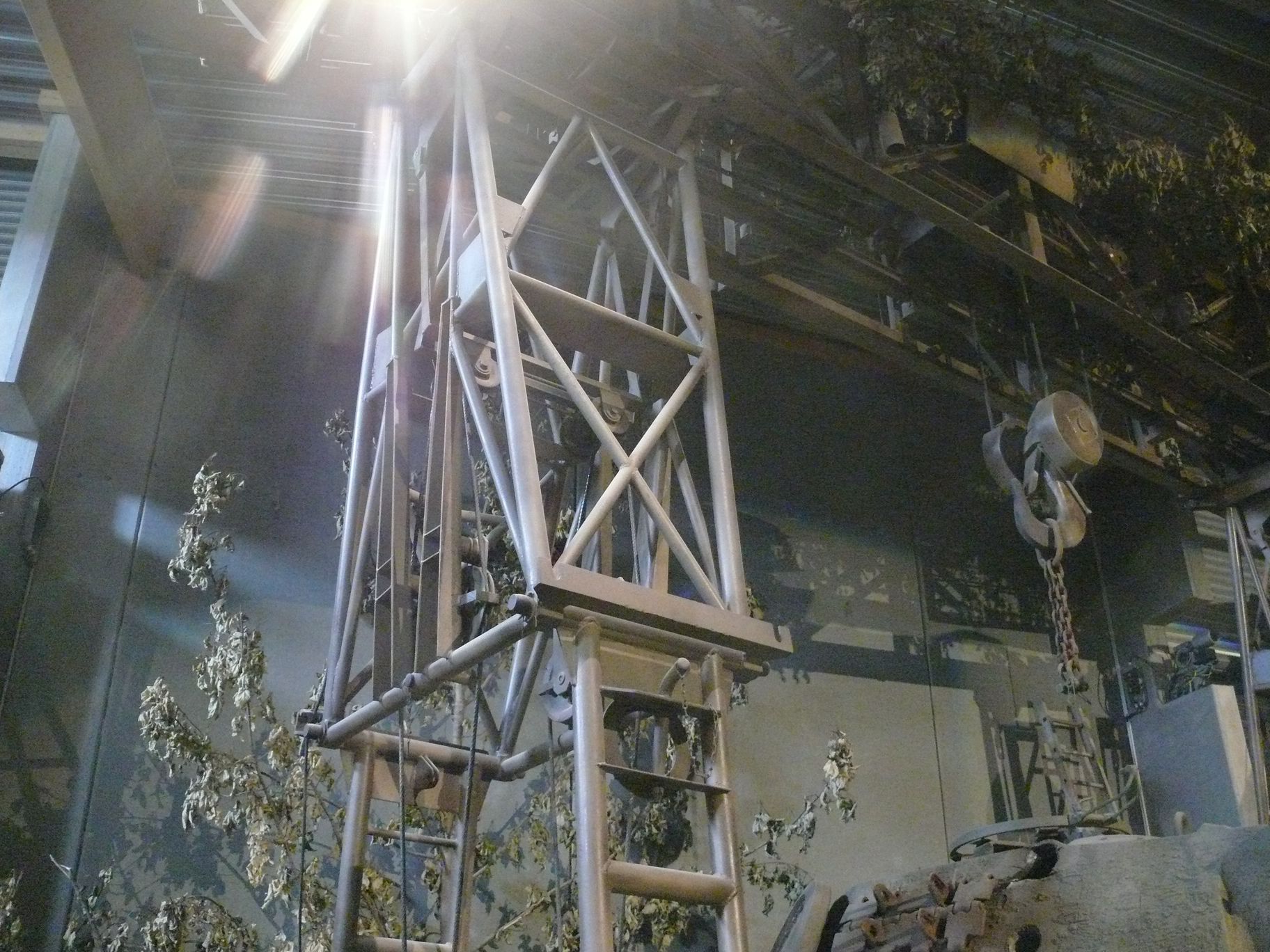

Pilier vue avant

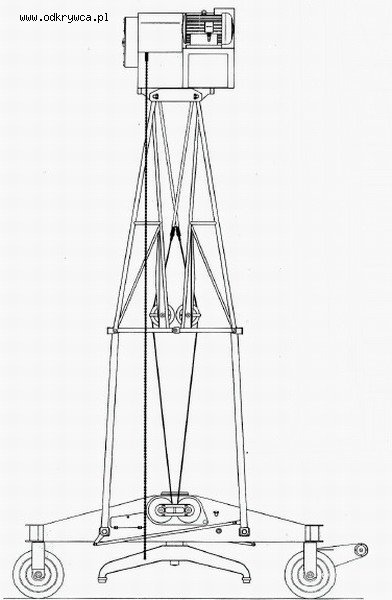

Pilier Vue profil

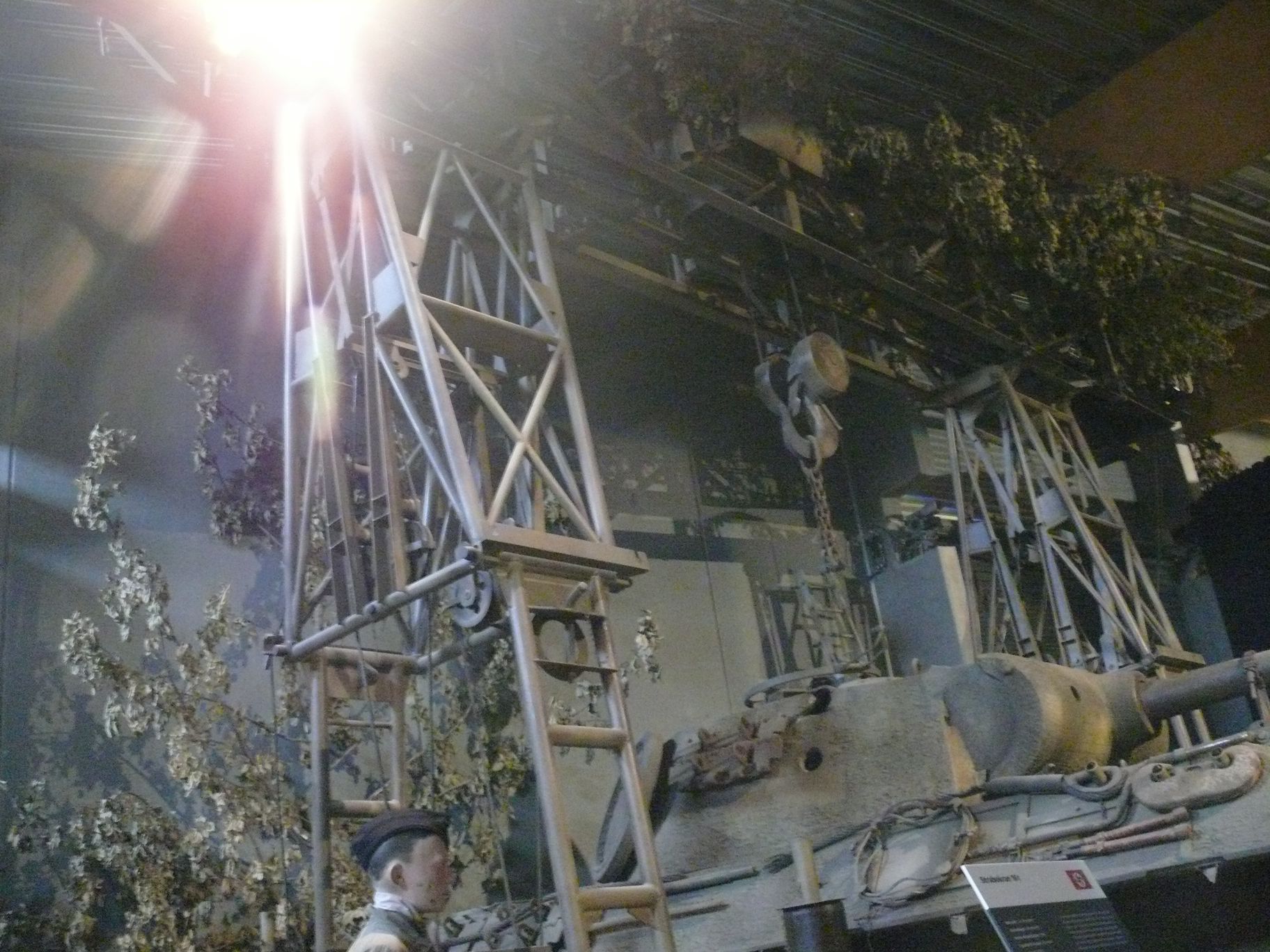

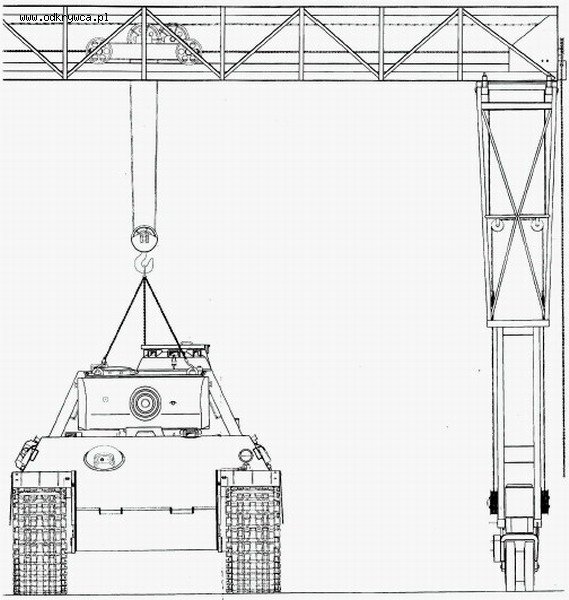

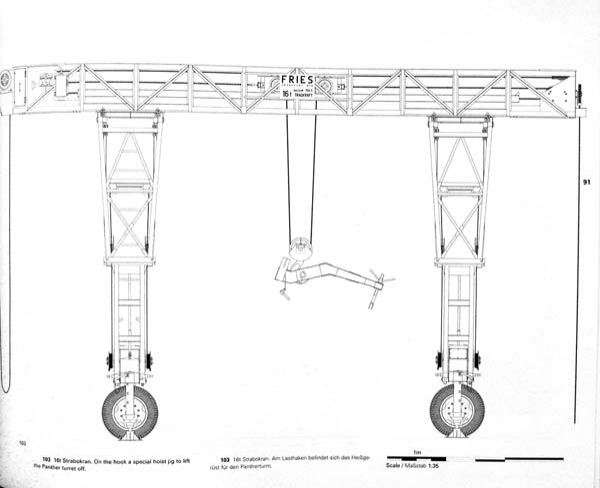

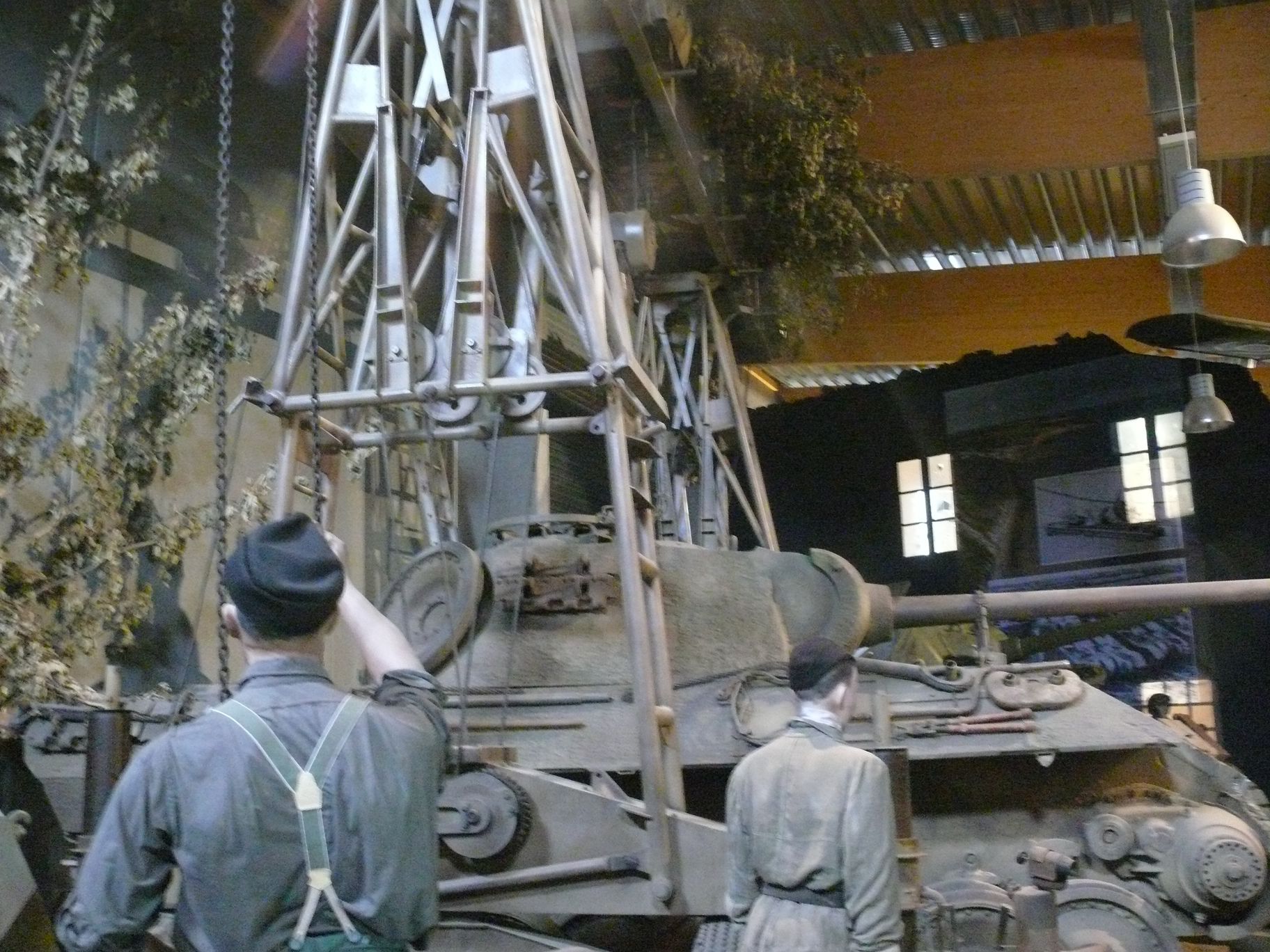

Portique et pilier vue avant

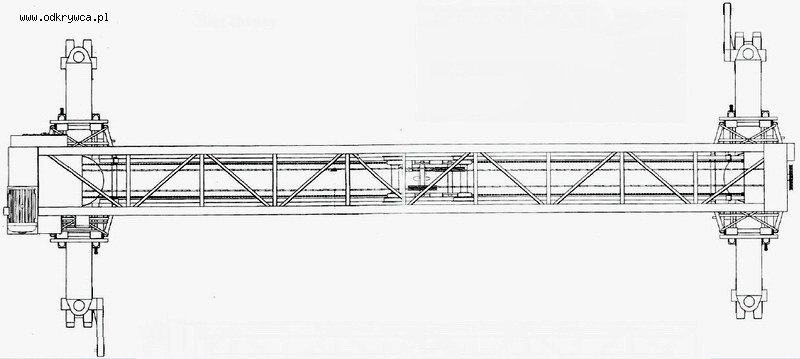

Vue dessus

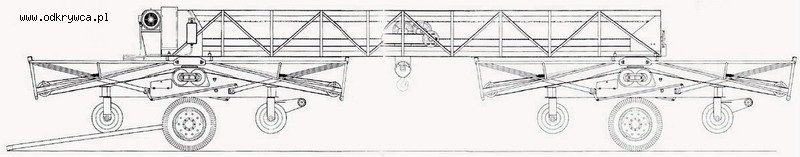

sur route Vue profil

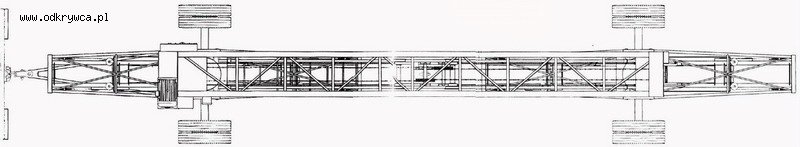

sur route vue dessus
