Chasseur de Mines Ayvalik M 267









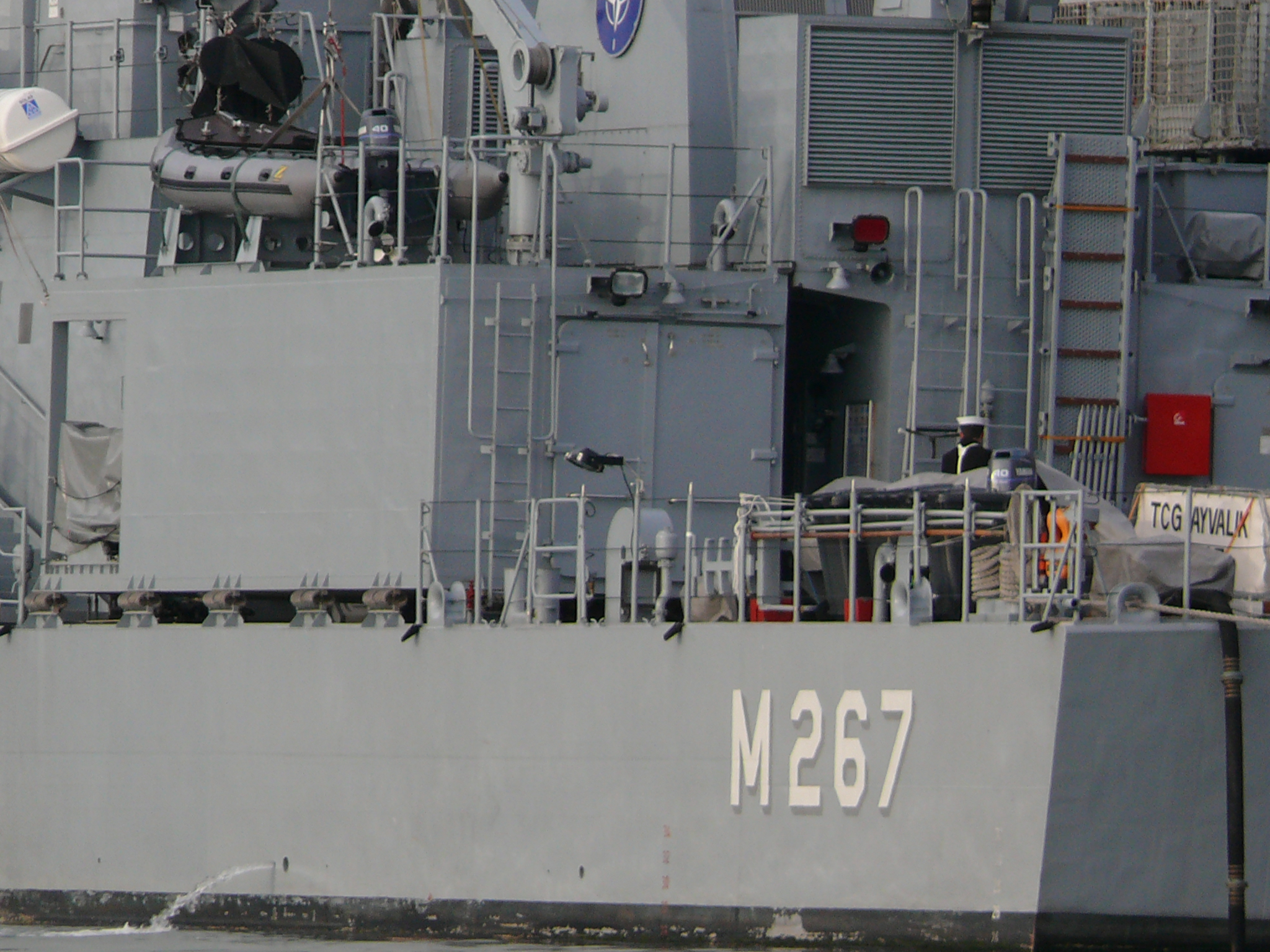

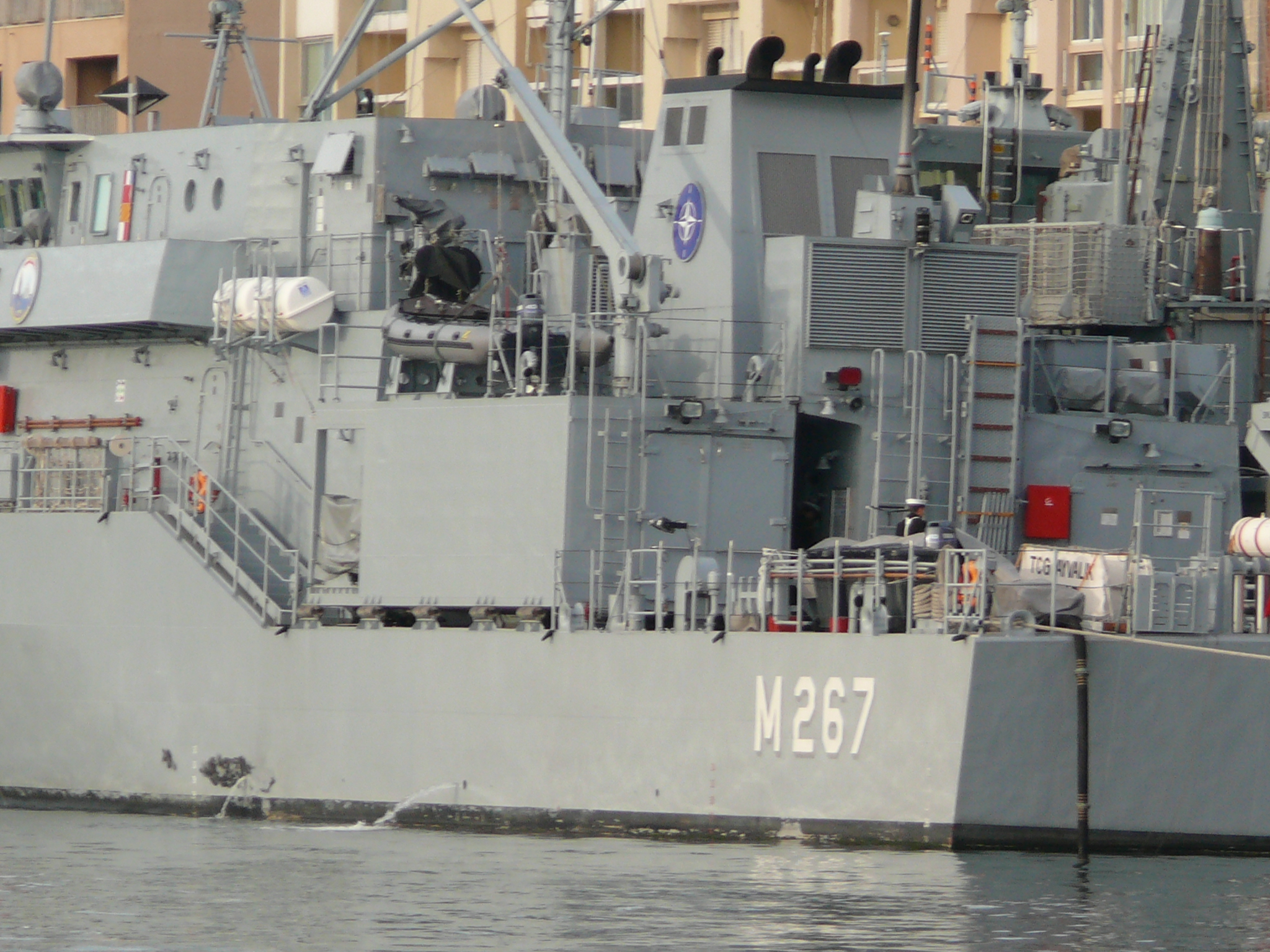

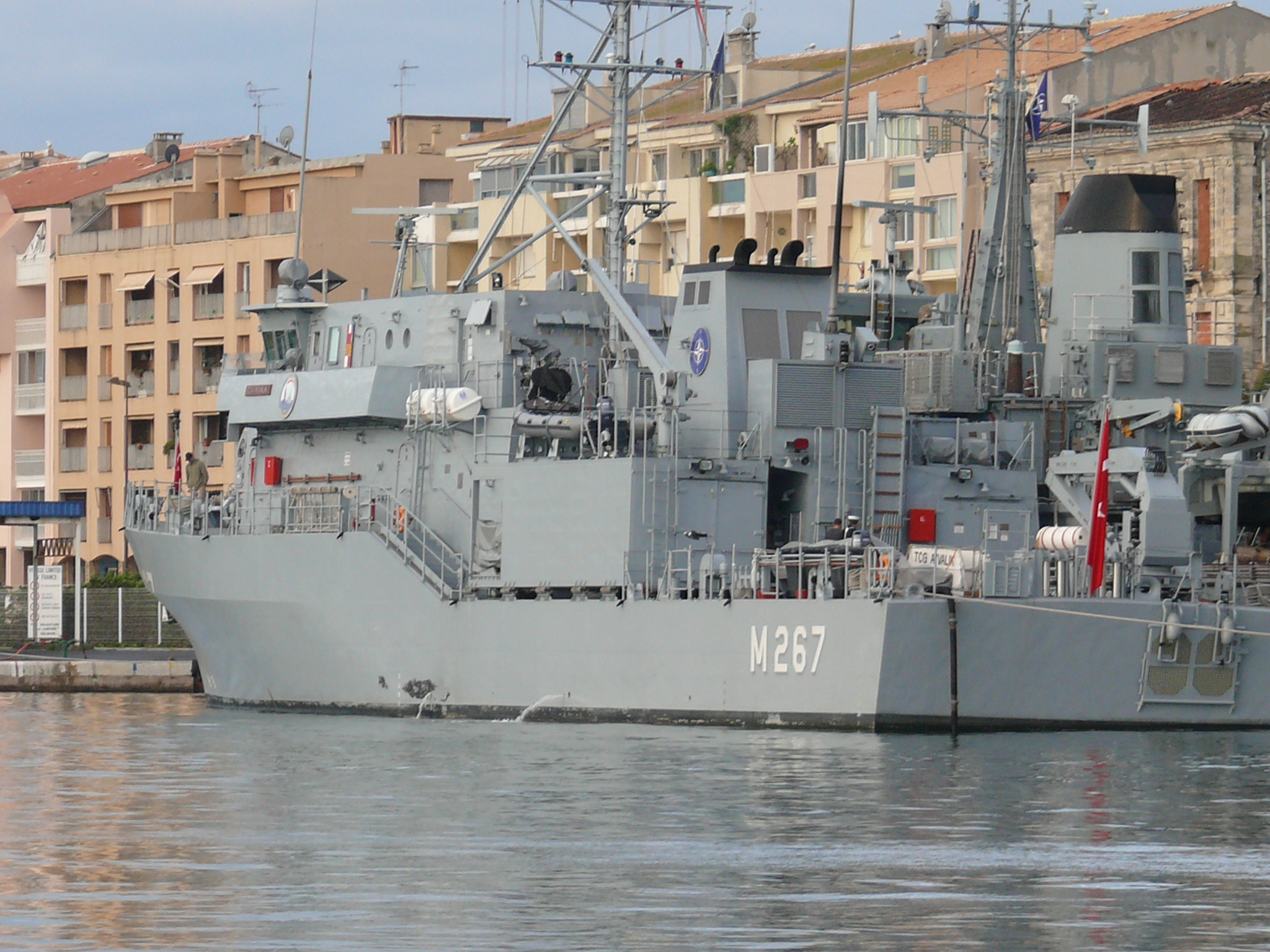

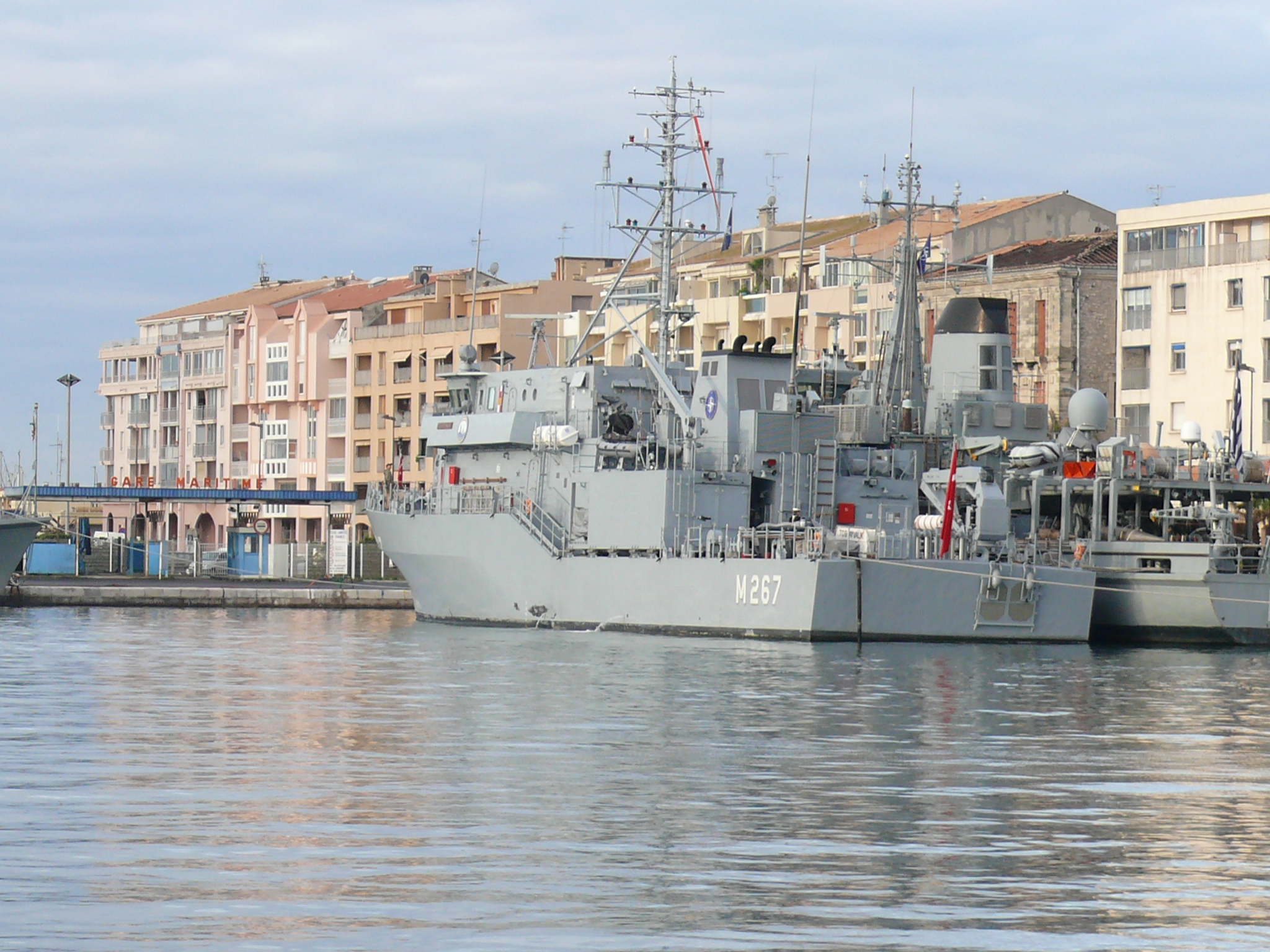

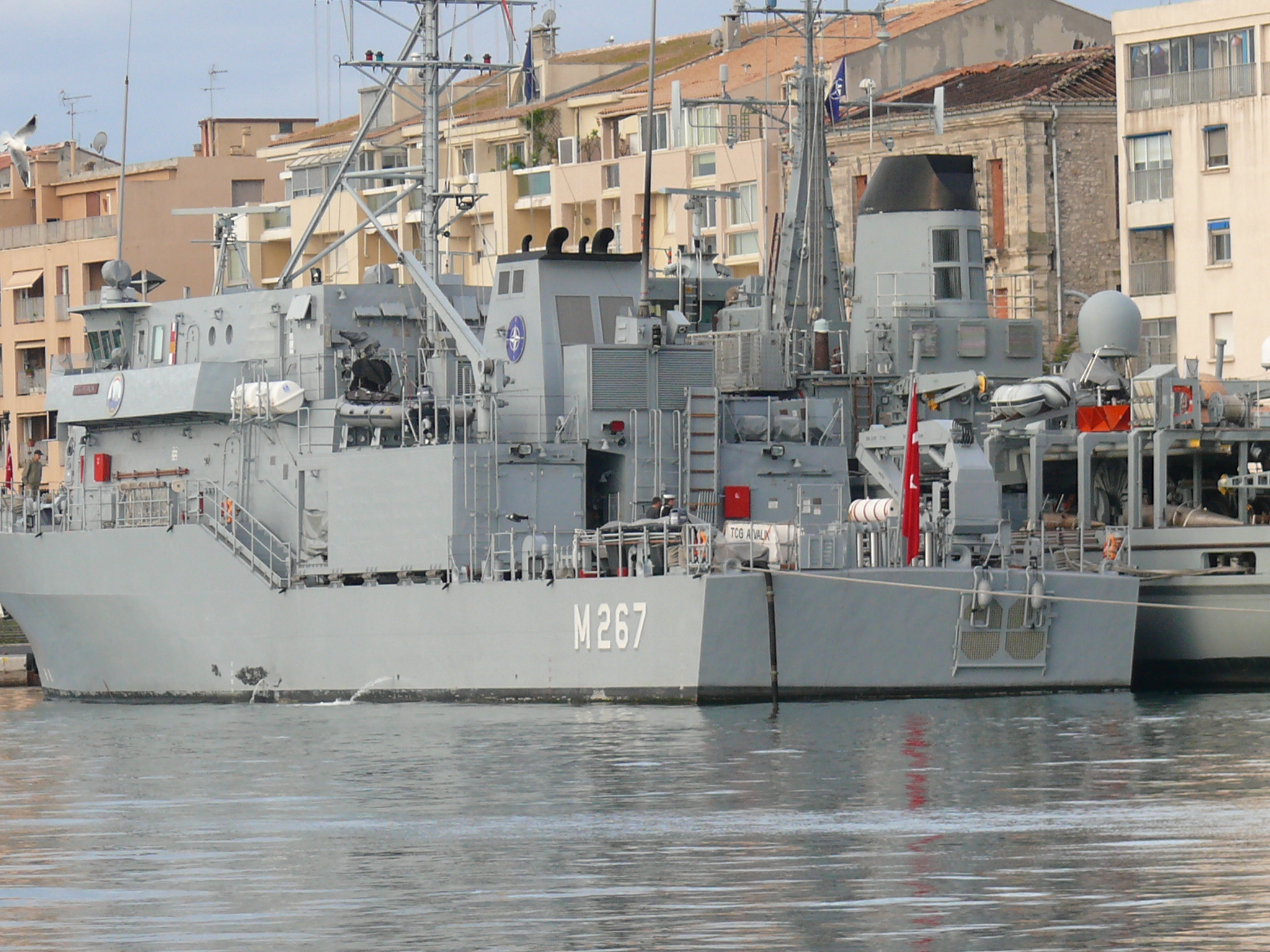

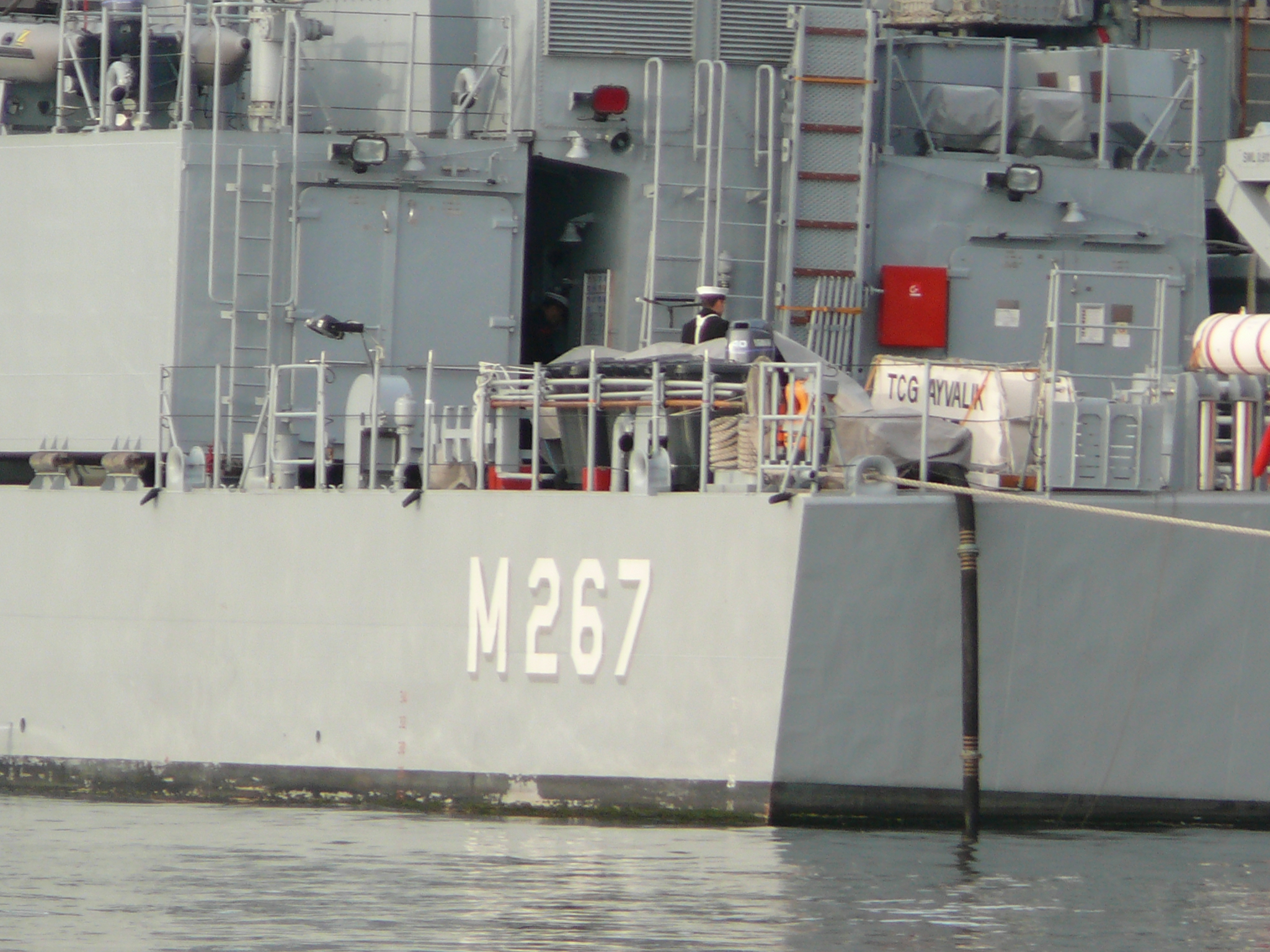

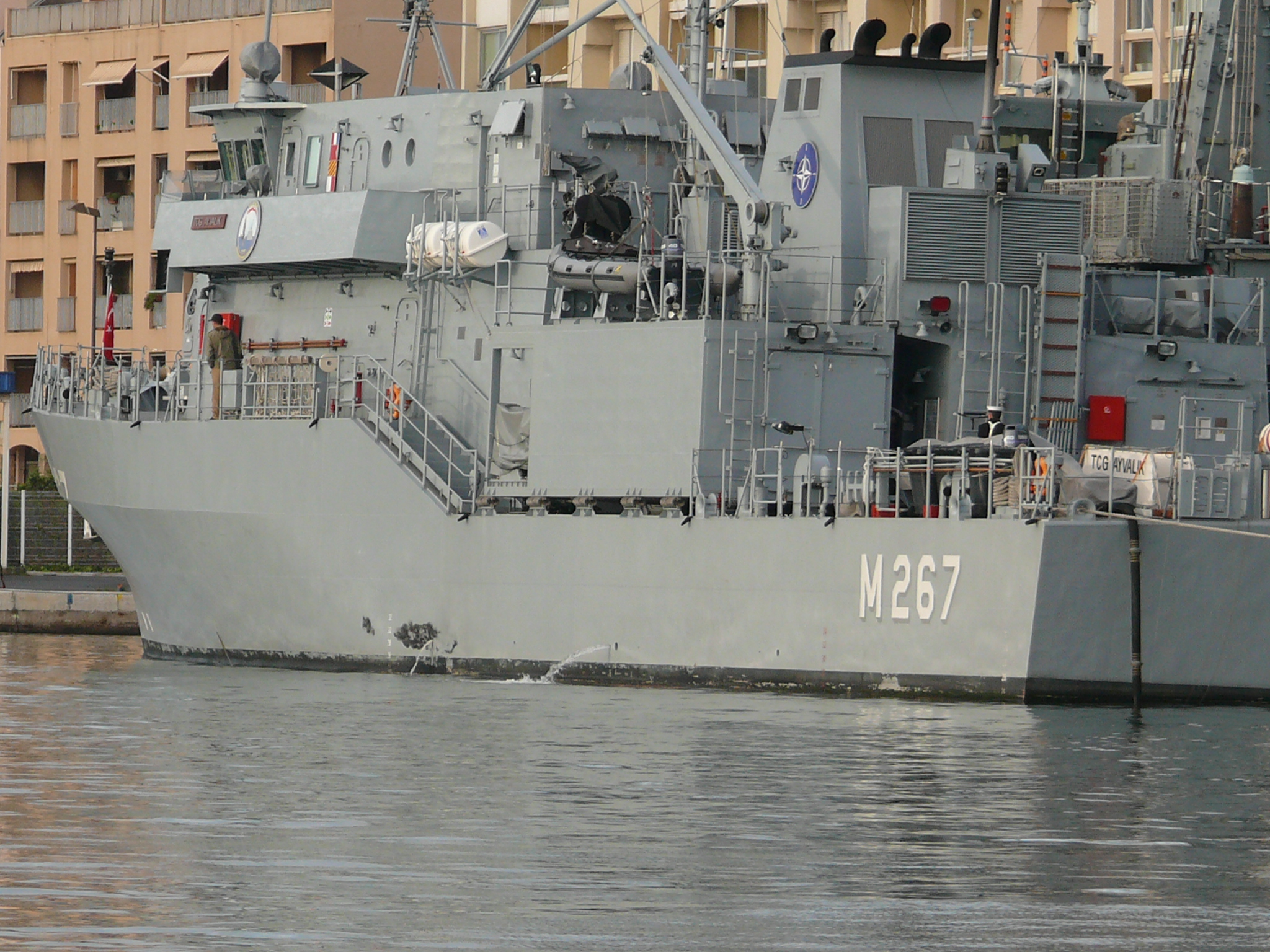

Le chasseur de Mines Ayvalik M 267 Type 332 classe Frankenthal
English Translation


En Juillet 1999 6 chasseurs de mines de la classe Frankenthal furent commandés par la marine Turque auprès des chantiers navals allemands de Lürssen et Abeking & Rasmussen
Le premier navire sera construit en Allemagne les autres navires seront construits auprès du Istanbul Naval Yard. Contrairement aux habitudes ces navires seront construits en acier non magnétique
Ainsi la Marine Turque sera la deuxième marine a posséder des Chasseurs de mines
( MCM ) après la marine allemande de ce type Ces navires possèdent 2 système de contre mesures PAP-105 Mk5 et du système de commandement et de contrôle Nautis-3M Le sonar Type 2093 à immersion variable est monté dans la coque et peut détecter jusqu’à 200 m de profondeur à une vitesse de 12 nœuds.
Le chasseur de Mines Type 332 classe Frankenthal
Devant moderniser ses forces La marine Allemand a fait l acquisition entre 1992 et 1998 de 12 nouveaux chasseurs de mines de la classe FRANKENTHAL (MJ 332).La classe Frankenthal a été développé à partir de la classe HAMELN (SM 343) la différence entre les deux vient de la coque qui utilise pour les Frankenthal un acier non magnétique afin de mettre en œuvre un système anti mine performant.

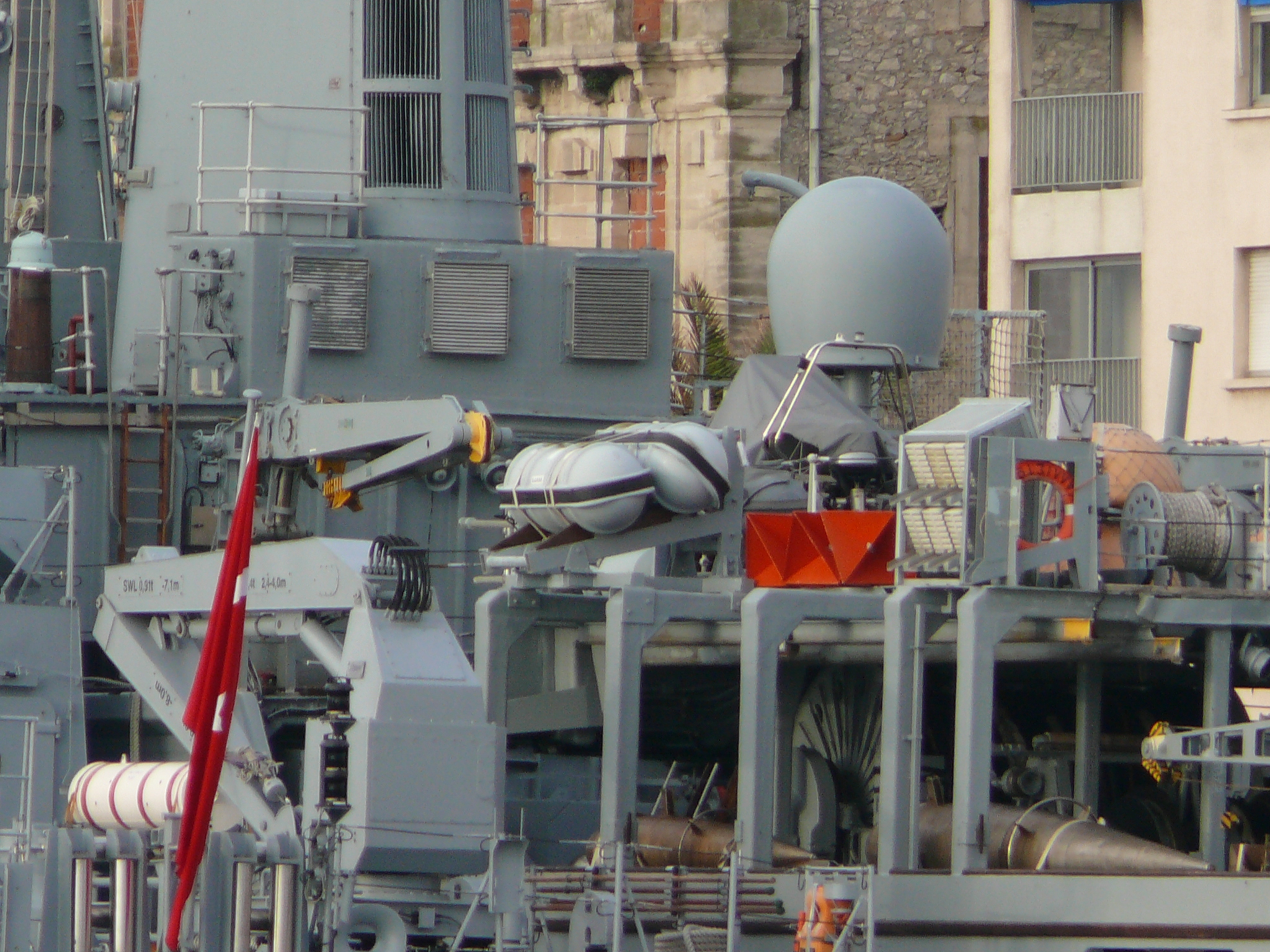

Ces navires mettent en œuvre le drone anti mines PINGUIN B3 qui possède une camera vidéo à forte résolution et un sonar . Ainsi lorsque des objets sont localisés sous l ‘eau ils sont identifies par le drone et sont traits éventuellement avec une charge explosive

PINGUIN B3


On trouve à son bord un caisson de décompression et des plongeurs
Ces plongeurs ont subi un entrainement spécial au combat et aux autres taches comme le secourisme ou le sauvetage
Les chasse mines allemands sont stationnés à Kiel.au sein de la Einsatzflottille 1.
Caractéristiques
Déplacement 650 Tons
Equipage 42
Longueur 54.4 m
Largeur 9.2 m
Tirant d’ eau 2.6 m
Système de propulsion 2 x MTU 16V 538 TB91 Diesel
2 x moteur électriques pour mouvement silencieux et lents
Puissance 5,550 hp
Vitesse 18 nœuds
Armement
1x 30mm
2x Flying Fist 2 (Stinger)
Armement Anti mine
2x drone Pinguin B3 "
1 x Sonar Marconi 2093 VDS anti mine
1 radar de navigation DRBN 32
Télescope Bordkran
Plongeurs et Caisson de décompression



Marine Turque Turkish Navy


M 265 Alanya Abeking §Rasmussen 26 julliet  2005
M 266 Asmara Istanbul Naval shipyard 26 juillet 2005
M 267 Ayvalik Istanbul Naval shipyard 22 juin 2007
M 268 Akçakoca Istanbul Naval shipyard 17 septembre 2007
M 269 Anamur Istanbul Naval shipyard
M
270
Akçay Istanbul Naval shipyard






The mine hunter Ayvalik M 267 ( Type 332 Frankenthal class )


in July 1999 6 Frankenthal A Class Mine hunter were ordered to Germany shipyards Lürssen and Abeking & Rasmussen by Turkish Navy,
The first ship was built in Germany. The other ships wild be built in Istanbul Naval Yard. Contrary to the widely adopted use of GPR, these ships are made of non-magnetic steel.
Thus the Turkish Navy became the second navy using non-magnetic steel in MCM ships, after German Navy. Each ship will have 2 PAP-105 Mk5 mine counter system and Nautis-3M command and control system. The Type 2093 variable depth sonar is hull mounted and can operate up to 200m depth and 12 kts speed.
The Type 332 Frankenthal class mine hunter
Under the further modernization of the German armed forces during the period 1992/1998 a total of 12 new mine hunting boats FRANKENTHAL class (MJ 332) were commissioned . The Frankenthal class use the HAMELN class (SM 343) as model the difference between the two is the non magnetizable steel hull used to made the basis for an optimized mine hunting system.
They use also the mine hunting drone PINGUIN B3 with high-resolution video camera and sonar proximity. Previously, underwater objects can be located with the help of the drone visually identified and the spot and destroyed by an explosive charge

PINGUIN B3


The use a decompression chamber and divers. The mine divers have a special training for combat resources of all kinds and they were able to help for search, rescue and salvage service,
The German boats are stationed in Kiel.belong the Einsatzflottille 1.
Specifications
Displacement 650 Tons
Complement 42
Length 54.4 m
Beam 9.2 m
Draf 2.6 m
Propulsion system 2 xMTU 16V 538 TB91 Diesel
2 x electric motors for slow and silent maneuvering
Power 5,550 hp
Speed: about 18 knots
Armament
1x 30mm
2x Flying Fist 2 (Stinger)
Anti mine weapons
2x underwater mine hunting drone Pinguin B3 "
1 x Marconi 2093 VDS mine hunting sonar
DRBN 32 navigation radar

Telescope Bordkran
diver decompression
