1955 Emetteur Recepteur R 107 Saumur









1955 Emetteur Recepteur R 107 Saumur
English Translation


Historique Voir ICI
History Click HERE

R -107 , R - 107T , R - 107D , R - 107M

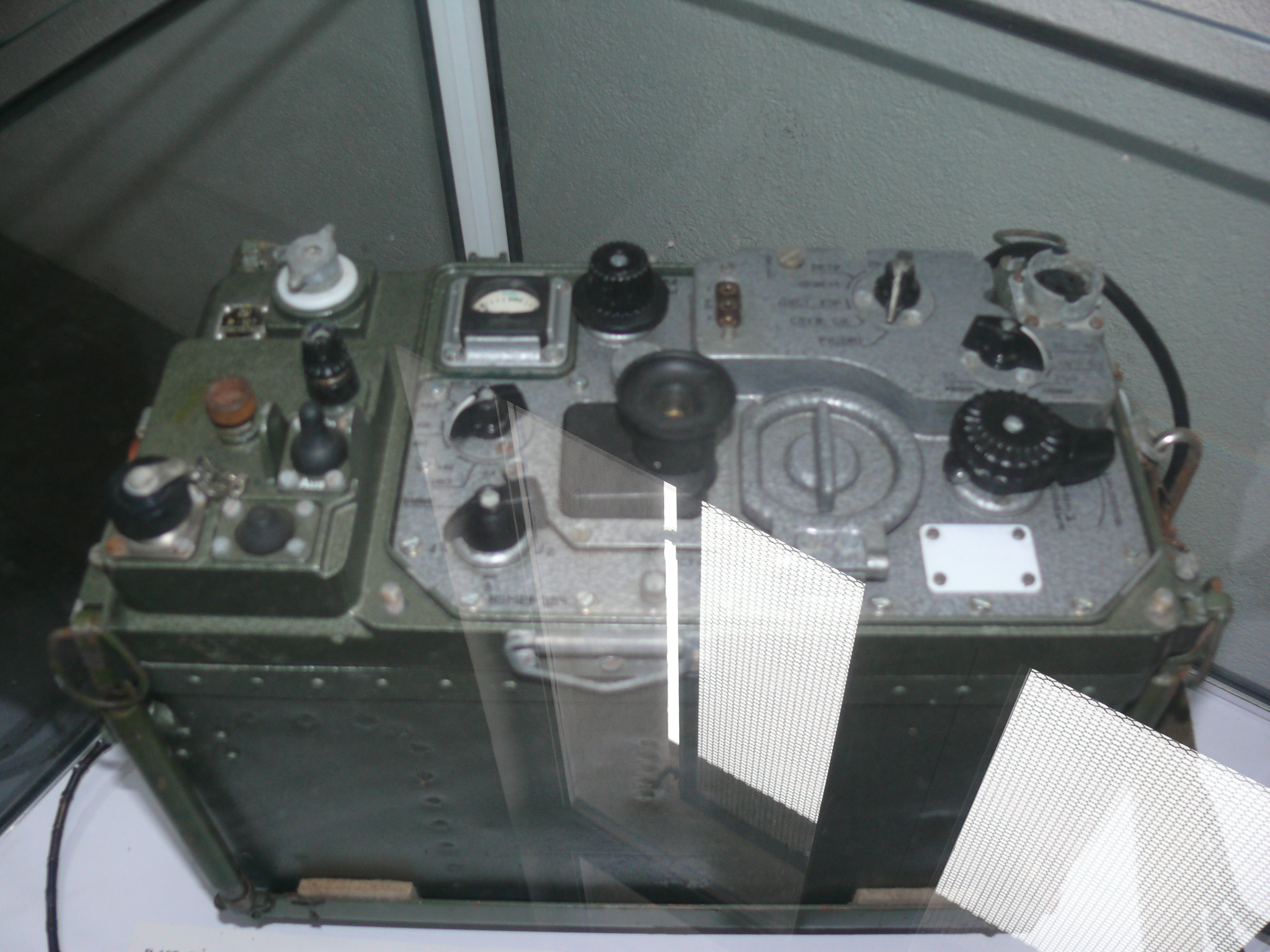

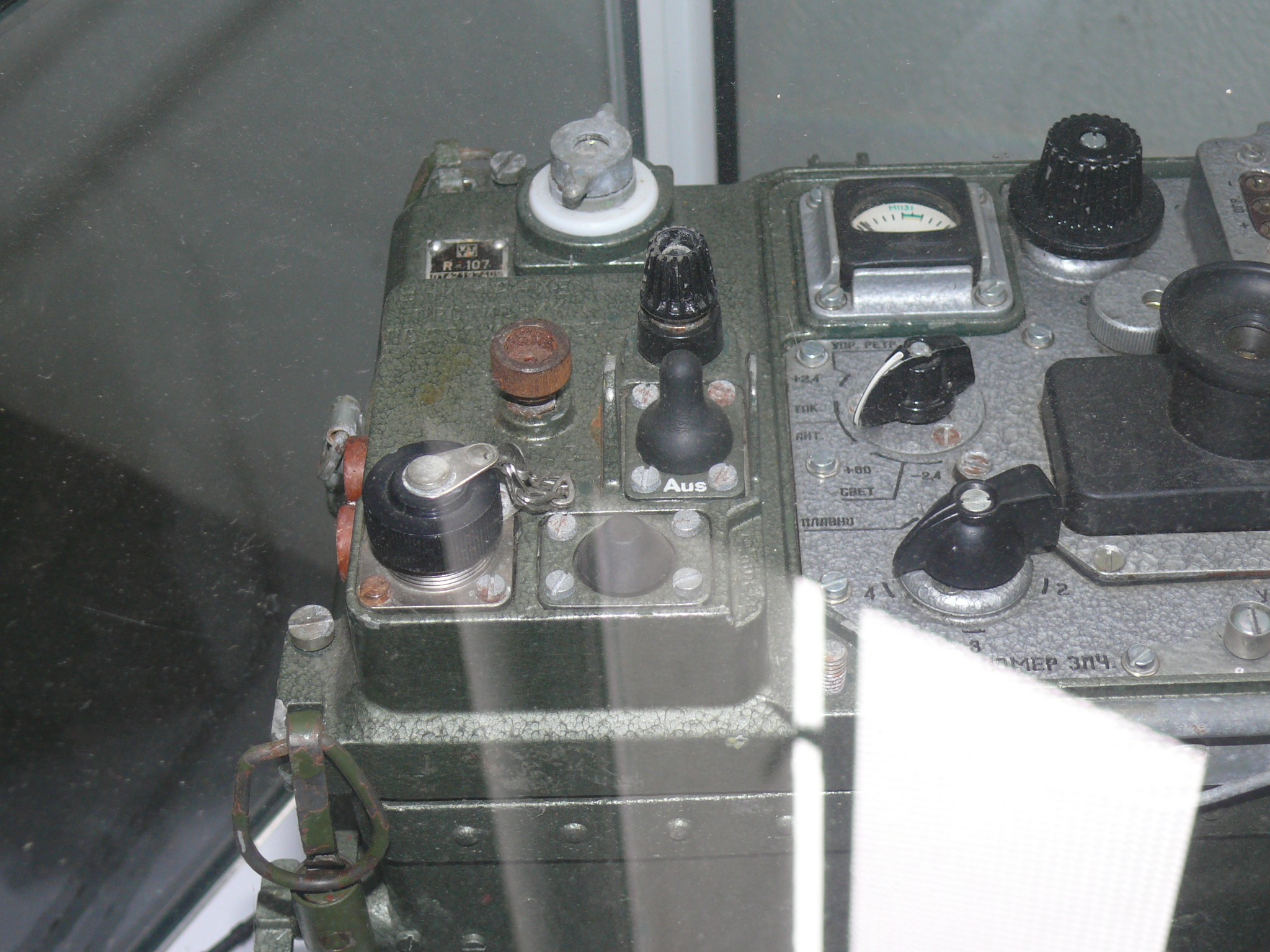

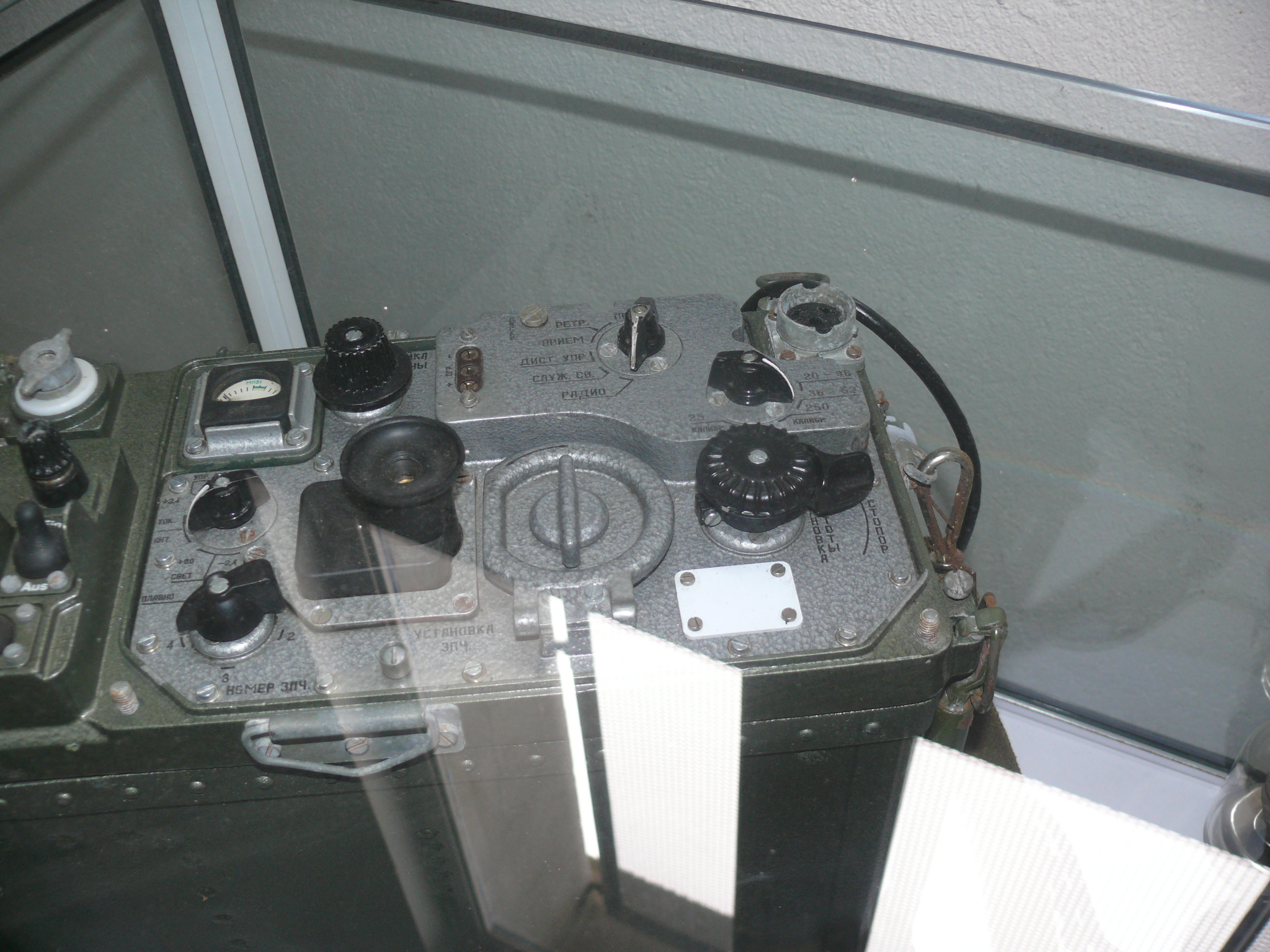

L'émetteur-récepteur R -107 est l'un des postes soviétiques les plus récents . Il s'agit d'un émetteur-récepteur à modulation de fréquence qui fonctionne dans une gamme de fréquences de de 20 à 52 MHz . englobant 1 231 fréquences utilisables Cette radio utilise deux bandes , la bande 20-36 MHz et celle de 36-52 MHz .
L'ensemble est capable d'utiliser l'antenne Kulikov standard s'élevant jusqu'à 2,7 mètres . L'alimentation de l' appareil est fournie deux piles PNK - 20 2.4 volts rechargeables .

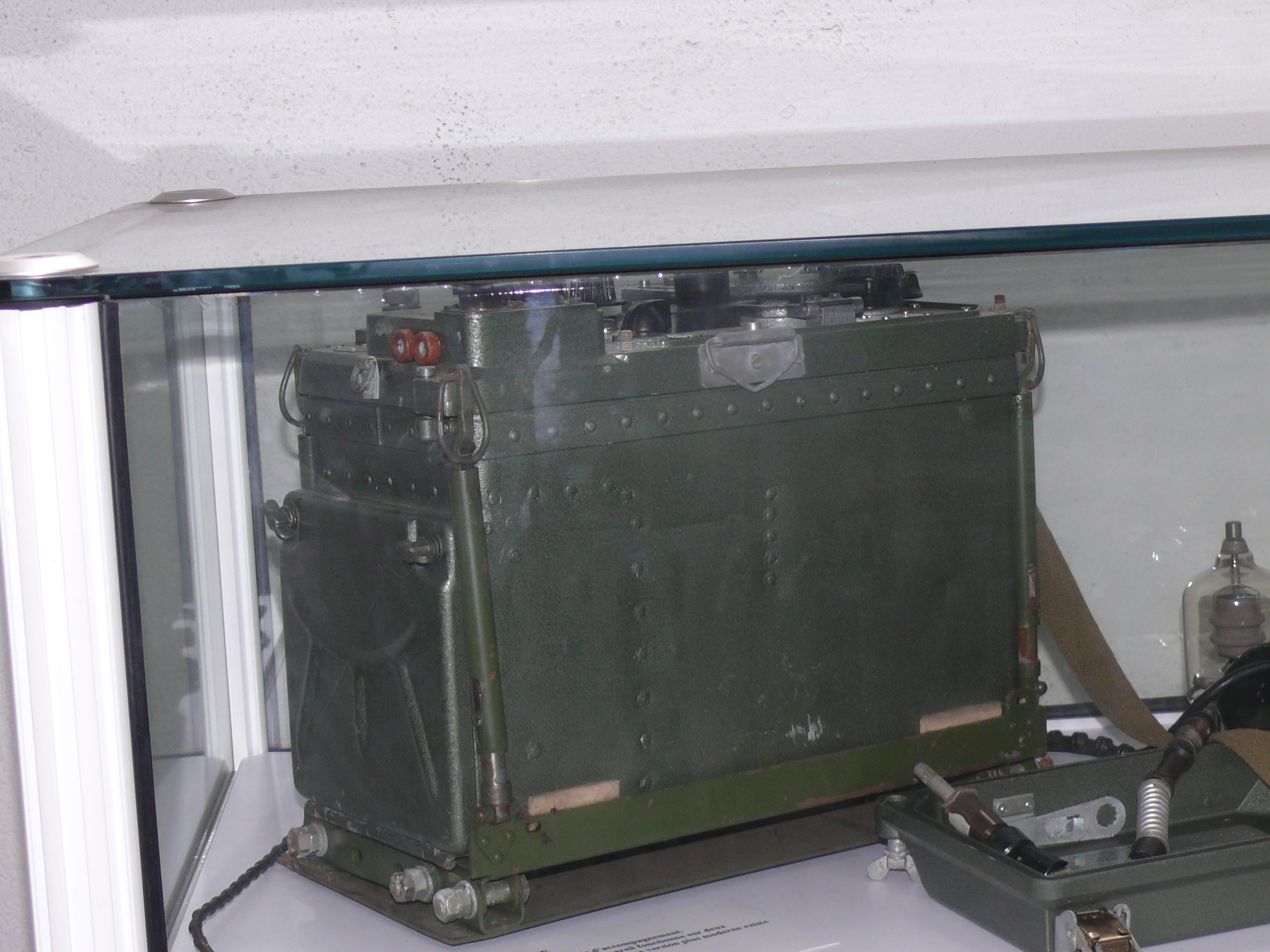

Le R -107 est une radio solide de 16,9 kg, L'ensemble a une puissance de 1 watt et porte jusqu'à  6 kilomètres   et avec une antenne fouet  à 6-8 km L'antenne tige combinée lui permet de porter jusqu'à 12 - 25 km
L'ensemble peut être utilisé comme une station de relais radio et peut être télécommandé à l'aide des téléphones de campagne standard, le TAI 43 ou le TA récente 57 .
L'ensemble est conçu pour les communications jusqu'au niveau de la compangie
Cet ensemble fonctionne de la même plage de fréquence que l' AN / PRC 25 , AN / PRC 77 et AN / VRC 12  . Il remplace  la série R - 105M   et il a été  devleoppé en même temps que le R -123
Il est transportable à dos d'homme . Il existe au moins quatre versions . R -107 ( tube et versions statiques) , R - 107D ( mesure de la fréquence numérique LED ) . Série R -107 travaillant comme dit, sur 50 - 52Mhz , 6 mètres de bande amateur FM .



R-107, R-107T, R-107D, R-107M

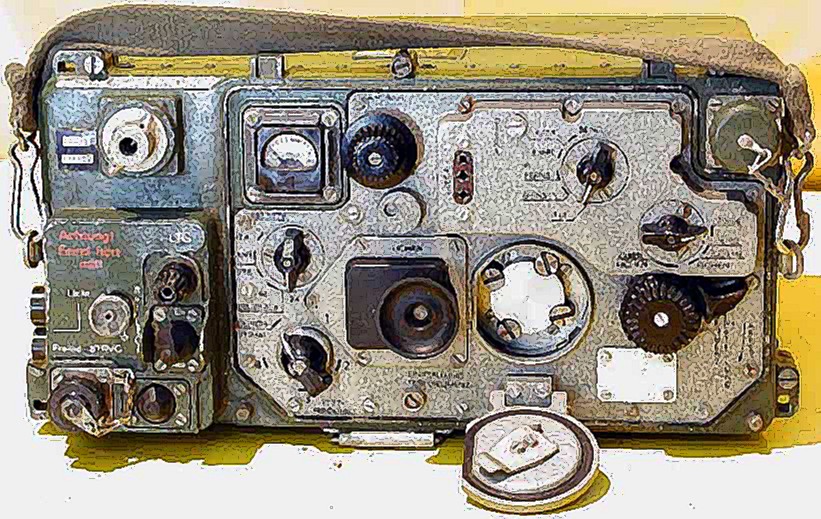

The R-107 transceiver is one of the newest additions to Soviet communications. It is a man-packed frequency modulated transceiver which operates with in a frequency range of of 20 - 52 MHz. encompassing 1,231 useable frequencies ( Channels. ) This radio uses two bands, Band One is 20-36 MHz and Band Two is 36-52 MHZ. The set is capable of using the standard Kulikov antenna, a combined rod ( 2.7 meter ) or a travelling wave ( 40 meter doublet ). It has both continuous tune and pre-set capability with up to four pre-set frequencies. Power for the set is supplied by two rechargeable KNP-20 2.4 volt batteries. The R-107 is a sturdily constructed radio with a working weight of 16.9 Kg ( 37.2 lb. )The set has a power output of 1 watt and a range of 6 kilometres ( 3.75 miles ) with a whip antenna 6-8 Km ( 3.75 - 5 miles ) with a combined rod antenna and 12 - 25 Km ( 9.4 to 15.6 miles ) with a travelling wave antenna. The set can be used as a radio relay station and can be remoted by using the standard field telephones, the TAI 43 or the newer TA 57. The set is designed for communications up to company level. This set operates in the same frequency range as the AN/PRC 25, AN/PRC 77 and the AN/VRC 12 and can be netted with these radios. This set is replacing the R-105M series of radios.It was developed after the R-105M series at the same time as the R-123. That would make it mid to late 60s. In general they are 20-52 MHz FM man-pack. There are at least 4 versions. R-107 ( tube and solid state versions ), R-107D ( LED digital frequency readout ).R-107 series working as told,on 50-52Mhz, 6 meter amateur band FM.
