VAB Shark (Eurosatory 2008)









Le VAB Shark (Prototype Eurosatory 2008)
English Transaltion

Un système de protection active ou active protection system, (APS ) protège un engin par le traitement de la menace avant l’impact . En général nous trouvons 2 système
soft kill systems, qui utilise des leurres pour brouiller la menace
hard kill systems, qui détecte attaque et détruit la menace ennemie
Mais nous trouvons aussi pèle mêle , Directed Energy Weapons ,Front or Back Door System Penetration , Lethal Electronics Countermeasures et Shark
En fait ces termes cachent des noms de systèmes d’armes CME ou ECM en anglais à savoir les Contre Mesures Electroniques
Historique
Il faut savoir que pour arrêter un projectile longtemps on a compter sur le bouclier l’armure ou le blindage
Il a largement évolué pour aboutir actuellement à des types de blindage dont la composition est gardée secrète
un bref rappel
Aussi on assiste à la mise au point de blindage qui sont dit composites . mais avant pour obliger le projectile a exploser on a place des plaques de blindage supplémentaire avant le blindage principal
puis sont apparu les blindage composite qui grosso modo encaisse l impact et par un phénomène chimique bloque le dard en fusion émis par l impact
Ensuite nous voyons arriver les Blindages ERA qui explose à l impact et rejeté le dard vers l extérieurs
Nous voyons aussi des véhicules équipés de brouilleurs permettant l explosion à distance de pièges
Et dernier avatar apparu lorsque les ingénieurs ont médité cette phrase
»Si tu ne viens pas à Lagardère ira à toi « c'est-à-dire que la proie se défend en attaquant le prédateur
Ce système a été utilisé il y 3 décennies dans le milieu maritime avec le système Phalanx qui est une mitrailleuse Maxim améliorée qui essaye de détruite le Missile se dirigeant vers le bateau
Nous allons trouver dans ce système
Les Active defense suites (comme le système actuellement obsolète Drozd and Arena Systems) qui peuvent intercepter les missiles anti char APFSDS volant à la vitesse Mach 5
les C-RAM (counter rocket artillery mortar) qui sont des CME protégeant normalement les sites par des systèmes lasers
Les systèmes sont aussi obligés de se diversifier pour faire face aux menaces. Nous trouverons
Anti-radar missiles (ARM) ou missile anti radar comme le RBS 23 BAMSE Suédois ou le IRIS T un dérivé du MEADS air defense system allemand
Anti Torpille comme la torpille MU 90 ligth weigth
Air-to-air missiles (AAM) and Surface-to-air missiles (SAM) ainsi que les leurres
Pour les matériels terrestres
les menaces ont été traités par divers moyens jusqu’en 1991 avec les rideaux de fumée et CM sur le Infra rouge .Apres la1° guerre du Golfe des nouveaux équipement voient le jour comme les electro-optical (IR) jammers
les USA mettent en service le Loral VLQ-6 Missile Countermeasures Device (MCD) ou HardHat, et ensuite arrive le Sanders VLQ-8As qui équipe les M1A1 Abrams et M2/3 Bradley
le Sandler est utilisé avec le M6 CME qui lance des leurres et des fumigènes . Nous trouvons aussi le IMI Violin Mk1 et Mk 2
A la fin des années 90 la technologie MCD commence a être remplacée par le Full Spectrum Active Protection ou FSAP qui est un système qui protège en attaquant les menaces se dirigeant vers la cible qu elles soient à énergie cinétique ( Kinetic Energy KE) ou chimique (Chemical Energy CE) par des capteurs ou des systèmes « tueurs »
L’US Marine Corps étudie un concept différent pour protéger ses engins comme le futur amphibious assault vehicle (AAAV)
C’est le Retractable sensor-Decoy Mast (RDM) qui quelques secondes brouille l’attaque en proposant plusieurs fausse cibles
In Europe, L’Armée Française a équipé ses engins blindés (
AMX 30 B2 et 10 RC) d’un système GIAT.
Le MUSS self protection system, produit par EADS
C’est un brouilleur Eirel NG qui protége le blindé sur les flancs en utilisant le système SACLOS
Il y a aussi le Cerbère produit par Thalès
Ce système se compose de 4 détecteurs et de 16 lance grenades qui peuvent être placés sur le toit de l engin afin de couvrir tout azimut
Le système s’active automatiquement en cas d attaque
En Allemagne c’est le système AWiSS de Diehl qui protège les engins contre ces menaces.
Les russes de leur coté ont aussi des systèmes similaires mais ils sont plus lourds et ils ont été lis au point bine avant les systèmes occidentaux car ils ont du faire face aux missiles TOW, Hellfire Maverick HOT et MILAN
Nous trouvons le Drozd qui protège l arc frontal . Ce système sera suivi par le Arena E qui protège sur 360 °

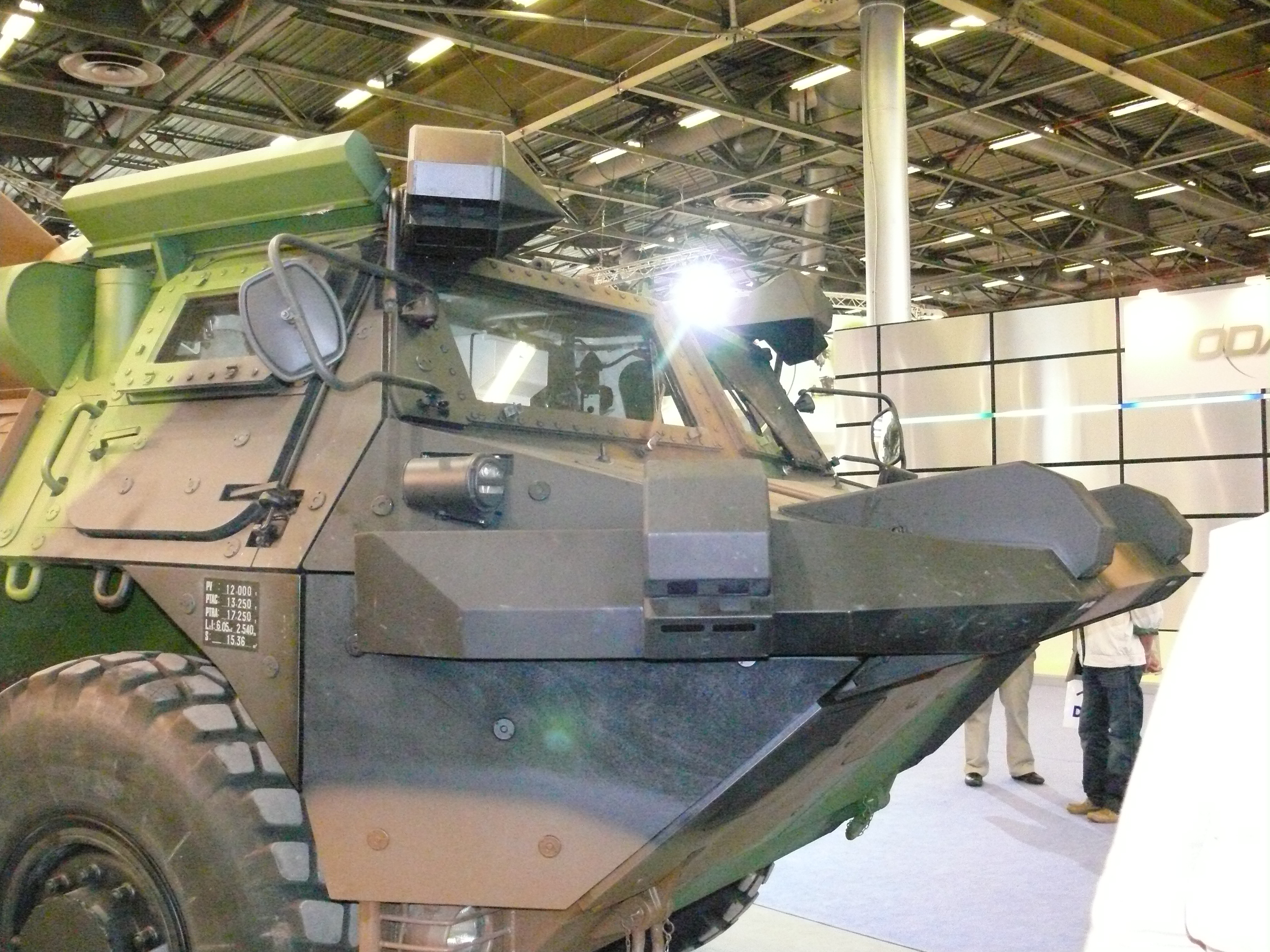

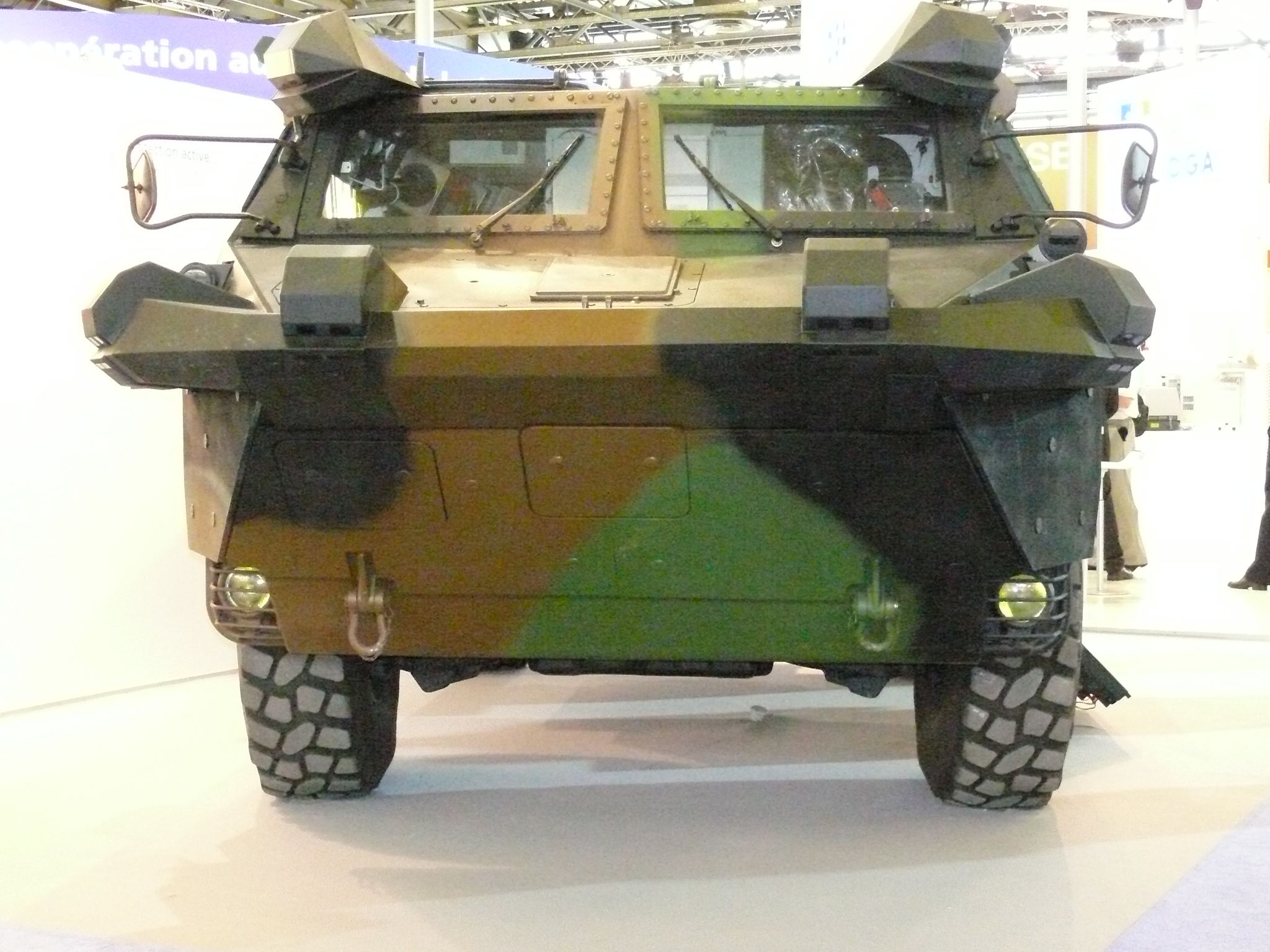

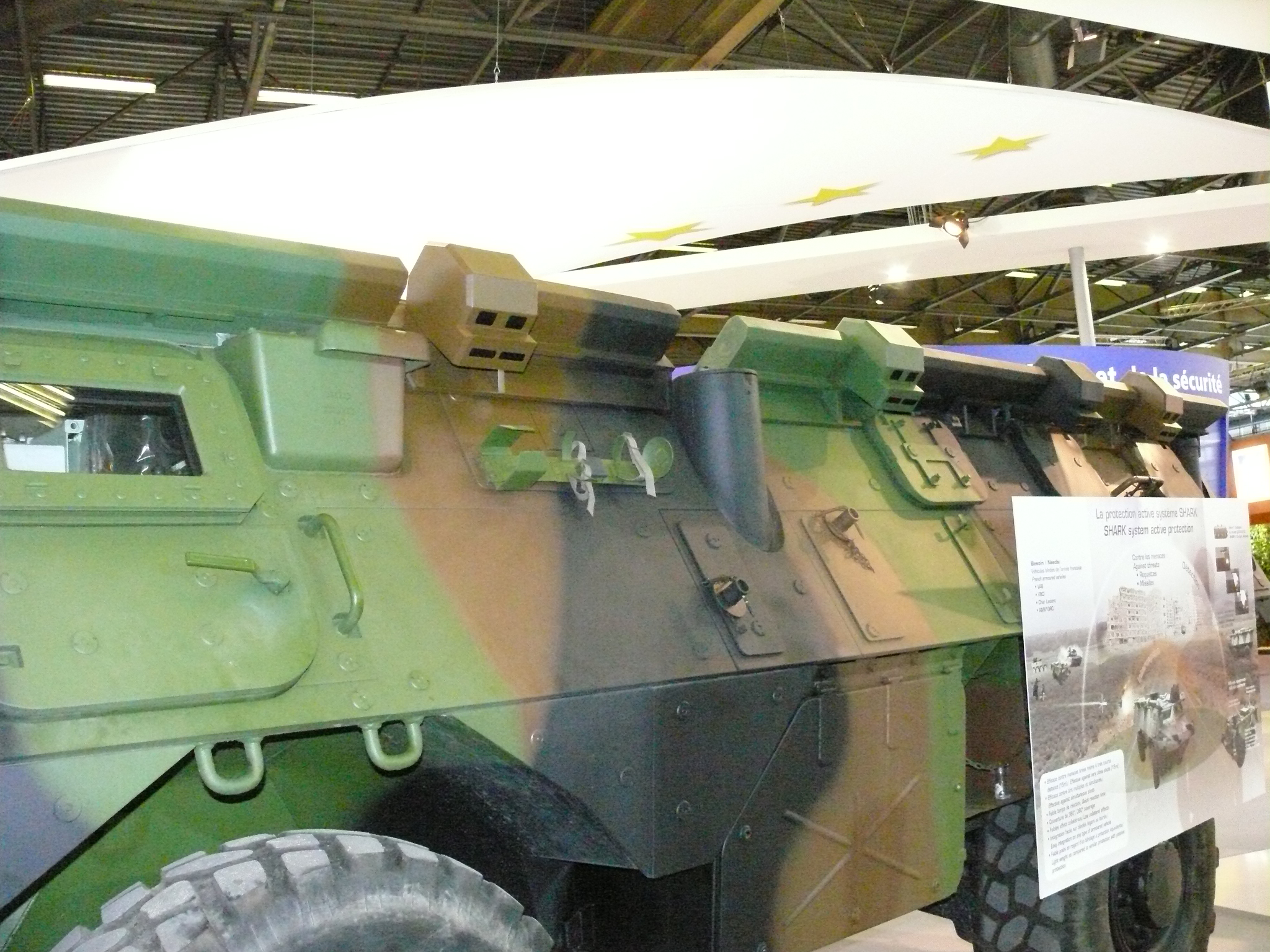

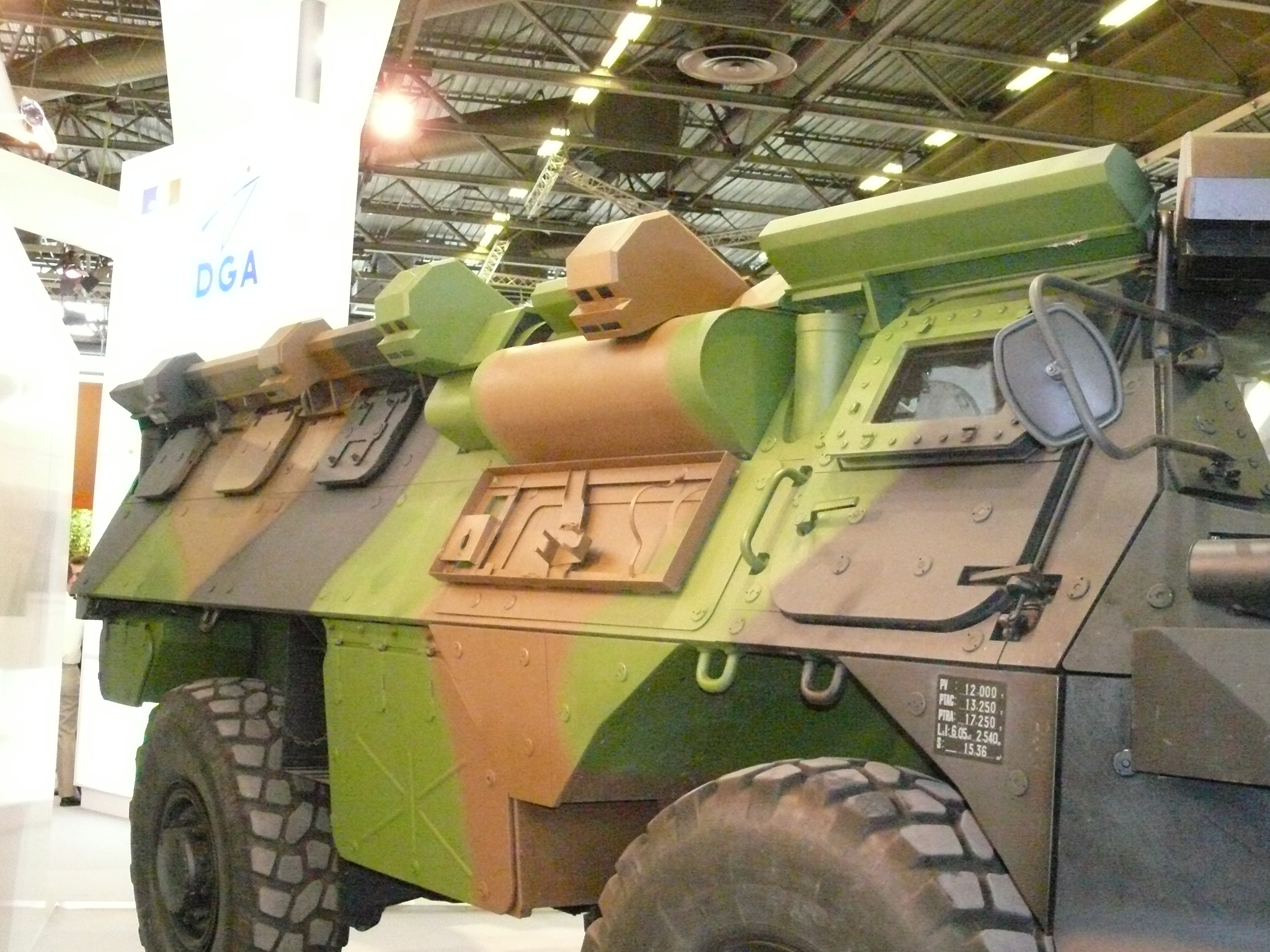

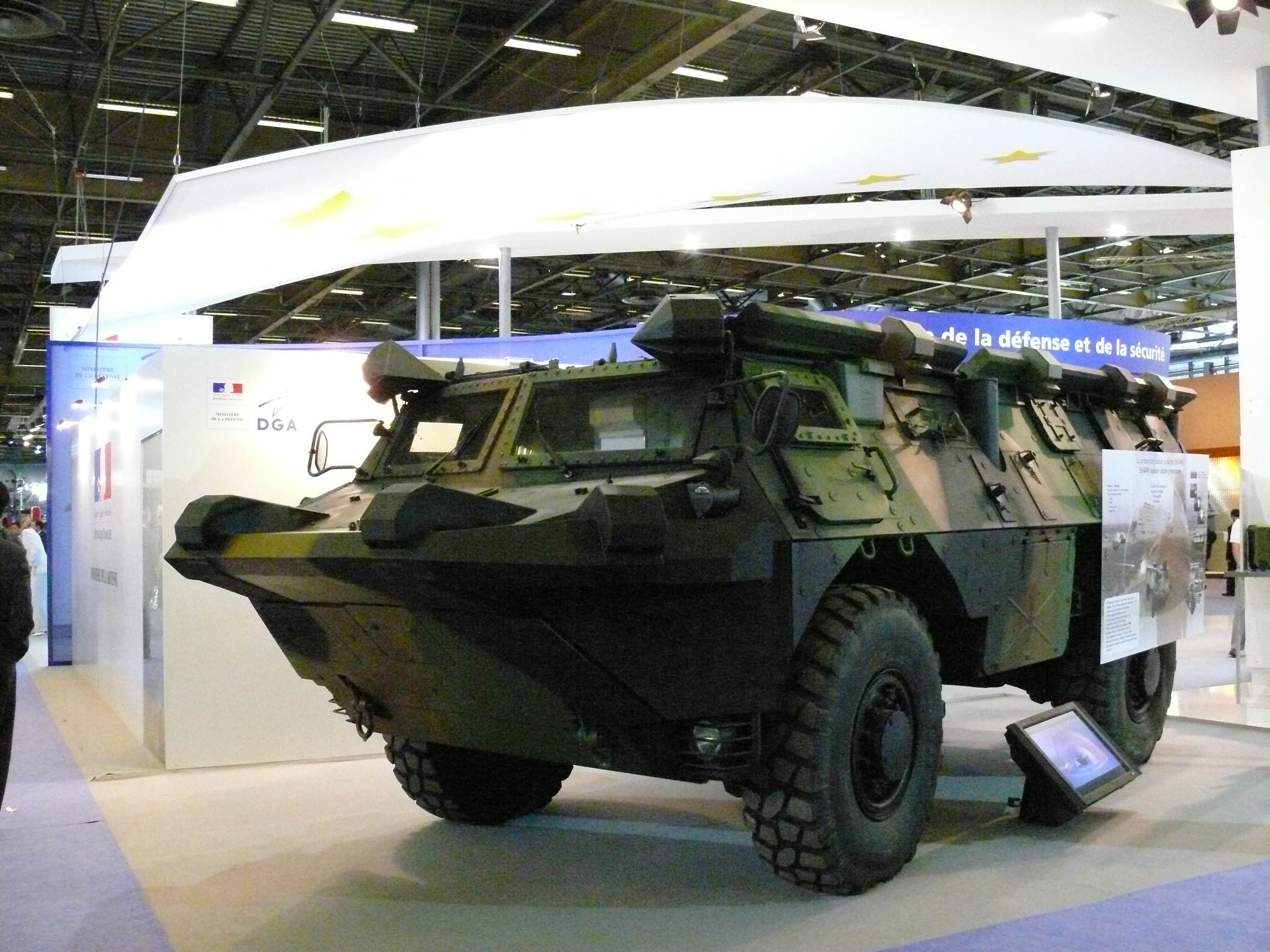

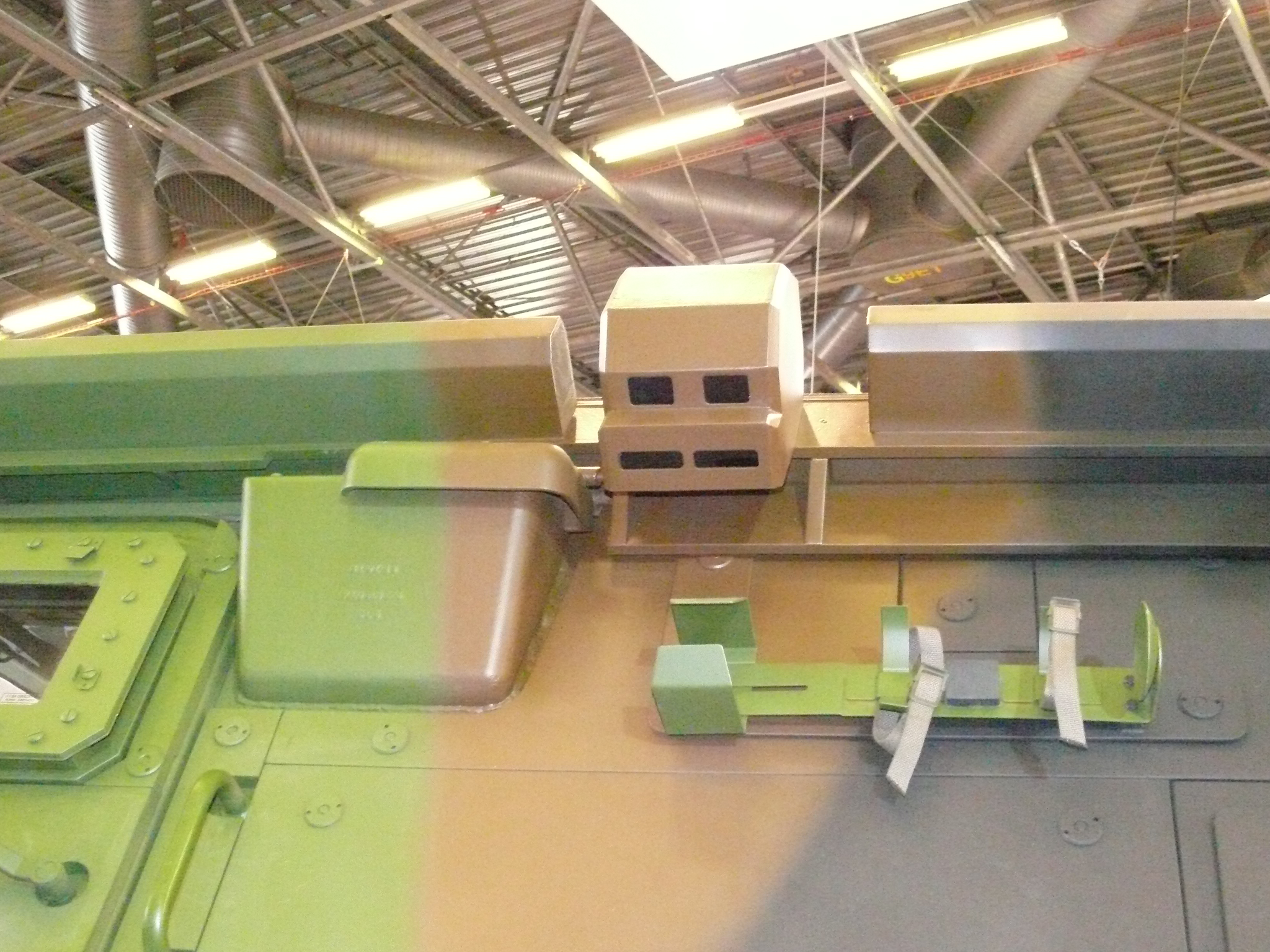

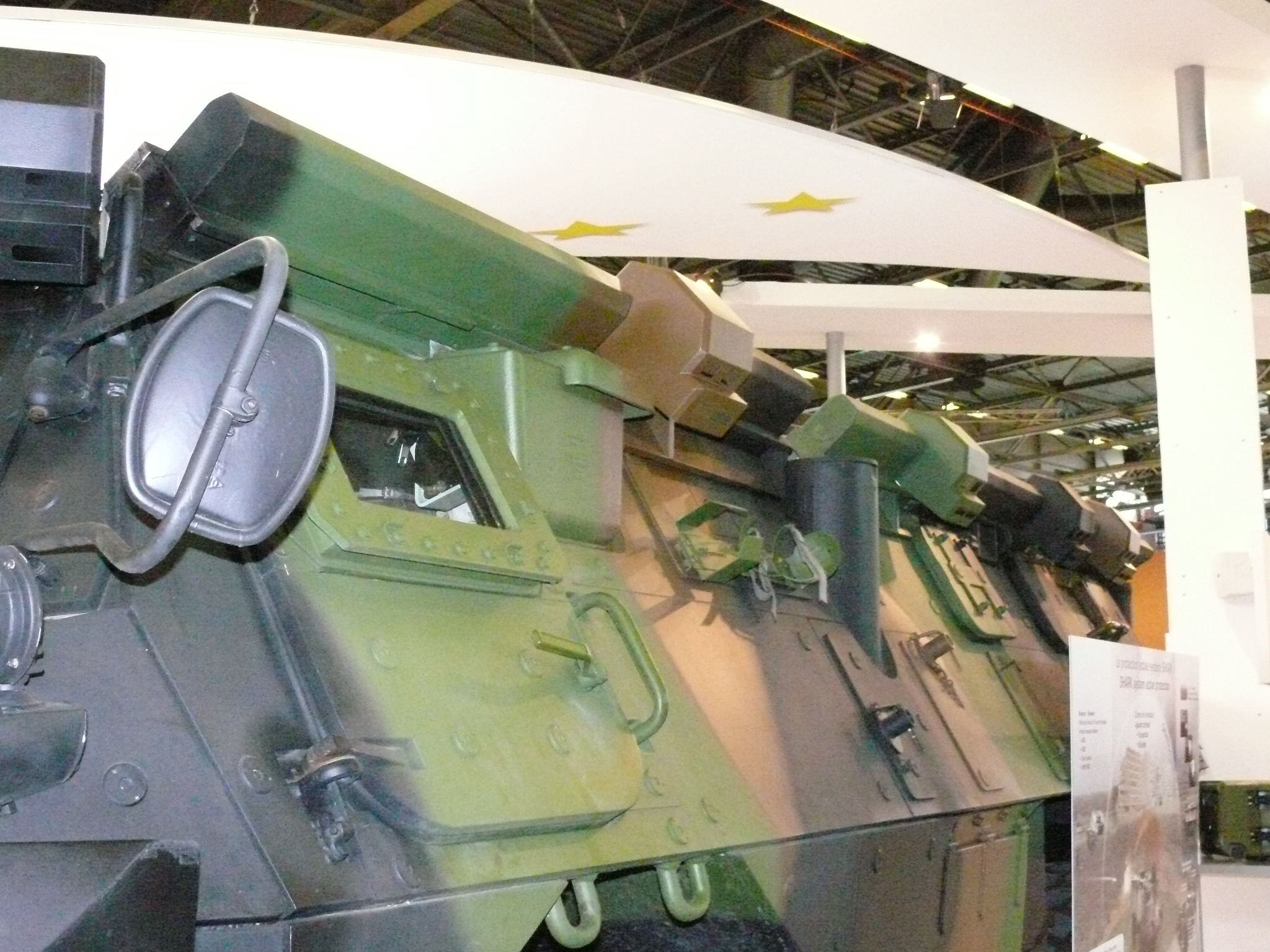

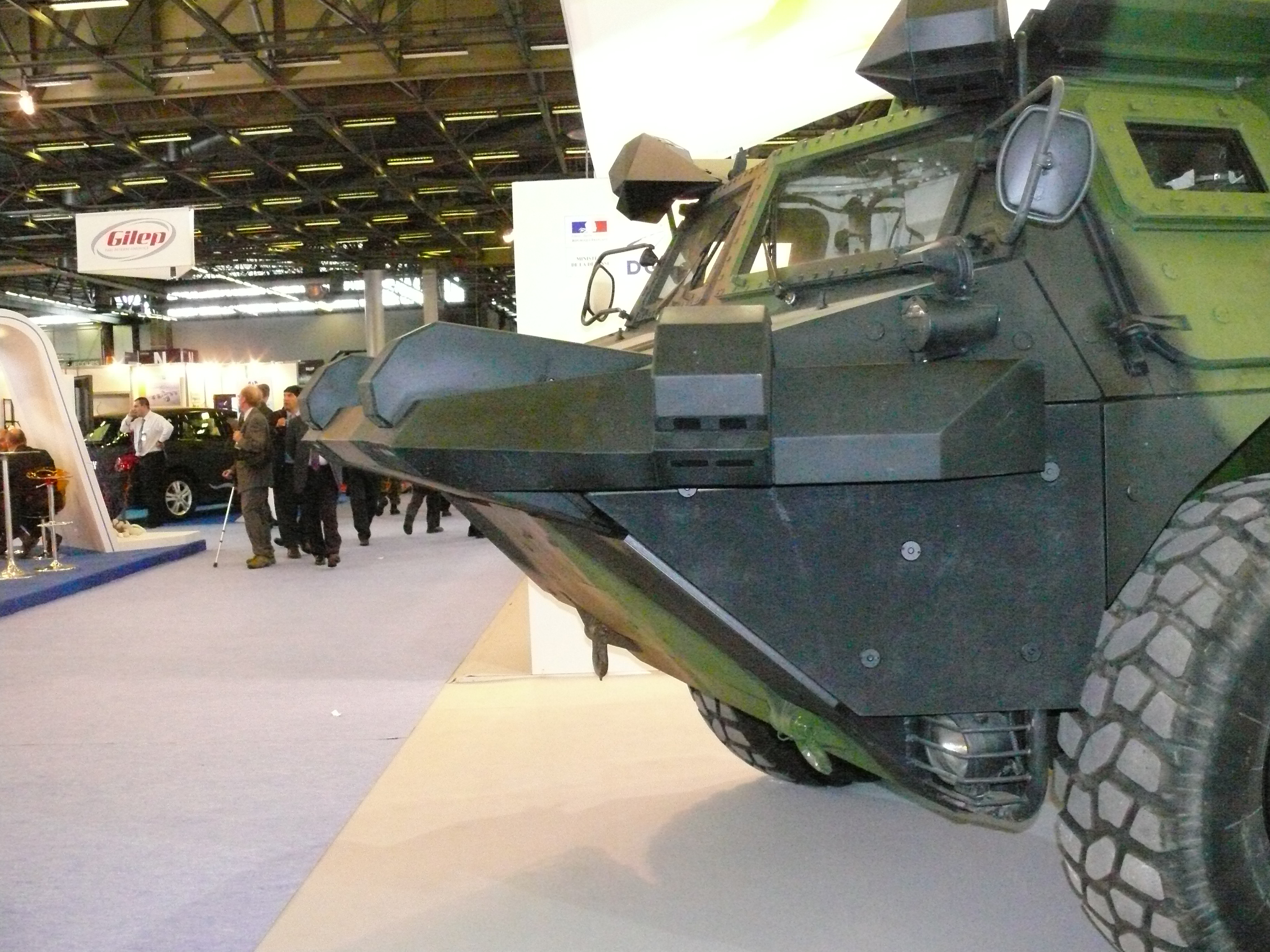

Le système VAB Shark ( Système hard Kill )
le
VAB Shark est un démonstrateur de protection active des blindés mais avec une autre philosophie qui est aussi une véritable rupture technologique . En effet l'objectif de ce démonstrateur de concevoir de nouveaux types de blindage appelé hard kill pour les véhicules blindés de type Vab VBCI Leclerc et AMX-10 RC qui permettent de détruire le projectiles adverses avant qu'ils n'atteignent leur cible. Plutôt que de multiplier les blindages donc d'alourdir le char l'objectif de ce programme est de créer une véritable bulle de protection ou de survivabilité dans lequel va évoluer le char et les blindés qui accompagnent. Cette protection active du véhicule permet d'aller au devant de la munition assaillante car elle est détectée, interceptée et désintégrée dans les 15 m grâce à une mise à feu qui détruit la charge explosive ou démantèle l'obus flèche
Les premiers essais ont déjà eu lieu et ils confirment la faisabilité de ce projet
Pour résumer
La protection active SHARK est efficace
Contre les menaces tirées même à très courte portée
Contre les tirs multiples et simultanés
Il couvre 360° avec un faible temps de réaction et de dommage collatéraux minimes
Il est facilement intégrable sur tout type de blindé et il est léger par rapport à un blindage de protection équivalente
Est-ce l arme miracle ??

The VAB Shark

An active protection system or active protection system (APS) protects a gear in dealing with the threat before impact. In general we find 2 system
soft kill systems, which uses decoys to confuse the threat
hard kill systems, which detect attacks and destroys the enemy threat
But we also find mixed peels, Directed Energy Weapons, Front or Back Door System Penetration, Lethal and Shark Electronics Countermeasures
In fact these words reveal names of weapons systems or CME ECM in English namely Electronic Counter Measures
History
You should know that to stop a projectile on a long count on the shield or armor shielding
It has evolved to now lead to types of armor whose membership is kept secret
a brief reminder
Also there is the development of armor that are said composites. but before forcing the projectile exploded on a place of additional armor plate before the main shielding
then appeared that the composite armor roughly the cash impact and by a phenomenon chemical blocks the sting molten issued by the impact
Then we arrive Shields ERA that explodes in impact and rejected the dart to the outside
We also see vehicles equipped with jamming devices allowing remote explosion traps
And last avatar emerged when engineers have pondered this sentence
"If you do not come to Lagardère will go to you 'ie that prey defends itself by attacking the predator
This system has been used there 3 decades in the maritime environment with the Phalanx system which is an improved Maxim machine gun trying to destroy the missile heading to the boat
We will find in this system
Active defense suites (as the current system obsolete Drozd and Arena Systems) which pouvent intercept anti tank missiles APFSDS flying at Mach 5 speed
C-RAM (counter rocket artillery mortar), which are normally CME protecting sites by laser systems
The systems are also obliged to diverifier to deal with threats. We find
Anti-Radar Missile (ARM) or anti radar missile as the Swedish RBS 23 BAMS IRIS T or a derivative of MEADS German air defense system
Anti Torpedo torpedo as the MU 90 ligthweigth
Air-to-air missile (AAM) and Surface-to-air missiles (SAM) and the lures
For ground equipment
Threats have been treated in various ways until 1991 with curtains of smoke and CM on the Infra red. LA1 ° After Gulf War of new equipment are emerging as the electro-optical (IR) jammers
USA put into service on Loral VLQ-6 Missile Countermeasures Device (MCD) or Hardhat, and then comes Sanders VLQ-8As that the team M1A1 Abrams and M2 / 3 Bradley
the Sandler is used with the M6 CME that launches flares and smoke. We also find the IMI Violin Mk1 and Mk2
In the late 90s technology MCD begins to be replaced by the Full Spectrum Active Protection or FSAP is a system that protects attacking threat heading toward the target that they are kinetic energy (KE Kinetic Energy) or chemical ( Chemical Energy EC) by sensors or systems "killers"
The U.S. Marine Corps is exploring a different concept to protect his gear as the future amphibious assault vehicle (AAAV)
It is Retractable the sensor-Decoy Mast (RDM) that few seconds blurs the attack by proposing several false targets
In Europe, the French army has equipped its armored vehicles (
AMX 30 B2 and 10 RC) a GIAT.
The MUSS self protection system, produced by EADS
This is a jamming Eirel NG that protects the tank on the slopes using the system SACLOS
There is also the product Wrathguard Thales
This system consists of 4 sensors and 16 grenade launchers that can be placed on the roof of the vehicle to cover any azimuth
The system is activated automatically in case of attack
In Germany the system of AWiSS Diehl gear that protects against these threats.
The Russian side they also have similar systems but they are heavier and have been read at the point before combining western systems because they have to deal with TOW missiles, Hellfire and Maverick HOT MILAN
Drozd we find that protects the frontal arc. this system will be followed by the Arena E, which protects 360 °
The VAB Shark (System hard Kill)

VAB Shark is a demonstrator for active protection armor but with a different philosophy which is also a genuine technological breakthrough. Indeed the purpose of the demonstrator design new types of armor called hard to kill for armored vehicle like VAB VBCI Leclerc and AMX-10 RC that can destroy enemy projectiles before they reach their target. Rather than increasing the shielding therefore increase weigth the objective of this program is to create a bubble of protection and survivability which will evolve in the tank and armoured vehicles accompanying. This active protection allows the vehicle to go to the front of the munition attackers because it is detected, intercepted and disintegrated within 15 m with a fire that destroyed the explosive charge or dismantle the shell arrow
The first tests have already taken place and they confirm the feasibility of this project
To summarize
SHARK system active protection is effective
Against threats from even at very close range (15m )
Against the firing and simultaneous shots
Coverage 360 ° with quick reaction time and minimal collateral effects
It is easy to integrate on any type of armour and it is light weight as compared to similar protection with passive protection (armour )
It is the miracle's weapon ??



.
