Panzer IV Ausf D ( Sdkfz 161) Duxford













PZ IV Ausf D Duxford
English Translation

Article Complet ICI
Ce fut le premier char construit par l ‘Allemagne en guerre. La différence avec les modèles précédents vient de la réapparition du décrochement du glacis avant comme sur les modèles A Sur ce décrochement on trouve une trappe permettant l utilisation d’un pistolet et couvrant ainsi l angle mort. Par la suite des plaques de blindages furent soudées autour de la caisse pour améliorer la protection balistique de l ‘engin. Ainsi équipé le char affiche un poids de 20tonnes. Suite aux diverses expériences du feu le système d élévation du canon fut simplifiée Sur les derniers modèles une caisse soudée fut adaptée sur la nuque de tourelle .229 PZ IV furent produits jusqu’en mai 1941 Certains chars qui ont été affectés aux écoles furent équipés d’un canon 7.5 Kwk L/48. L utilisation de ce type de char fut intense durant les premières années du conflit.



Merci à Vincent


Production 1938 1938  134 chars
Caractéristiques

Poids 20 t
Equipage 5 Mann
Longueur 5,92 m
Largeur 2,84 m
Hauteur 2,68 m
Vitesse 40 km/h
Autonomie 200 km
 Moteur Maybach HL 120 TRM Leistung 300 PS
Armement
Tourelle 75mm KwK 37 L/24 7 +,92mm MG 34
Caisse 7,92mm MG 34
Blindage Caisse en mm
Avant 30
Arriere 20
Cote 20
Blindage tourelleeen mm
Avant 30
Arriere 20
Cote 20

Autre photosocope Pz Kw IV Ausf D Other Walk around  ICI HERE

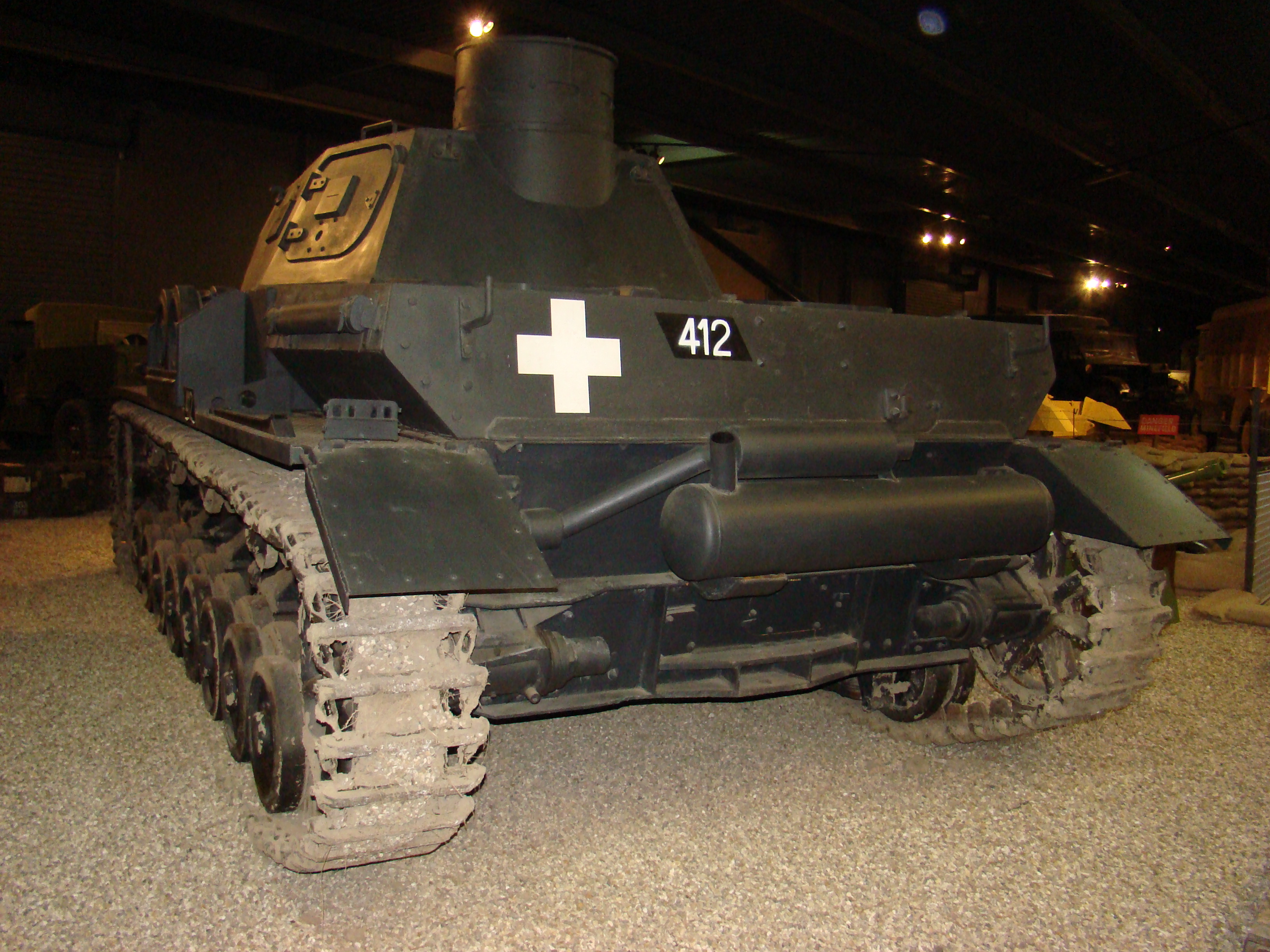

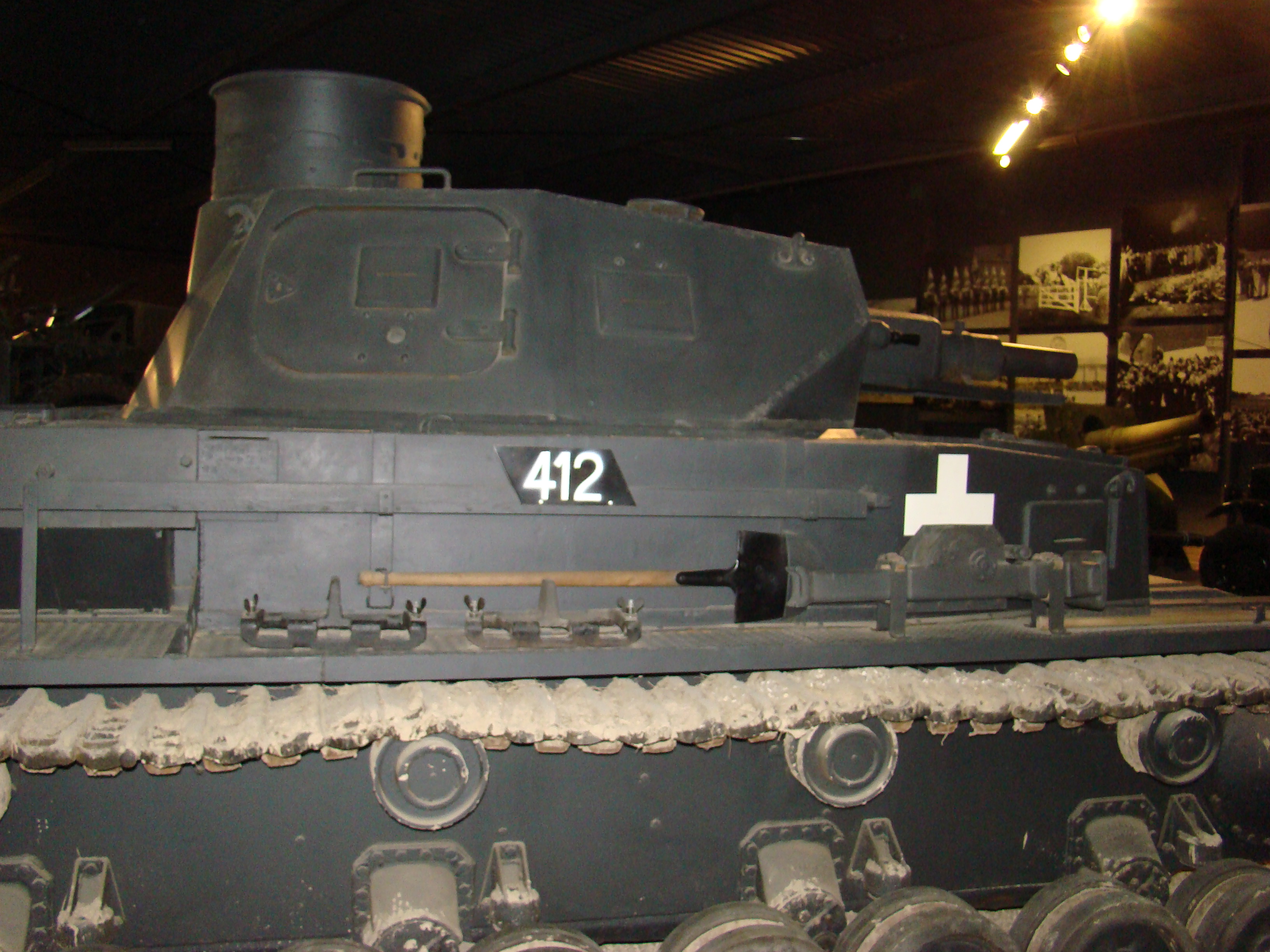

The PzKW IV Ausf D Duxford






Full Article HERE

It was the first tank produced by Germany in war. The difference with the previous models comes with the reappearance of the front ramp thrust as in the models A. On this thrust there was a trap which allowed the use of a pistol and which covered the dead angle. Later on armour plates have been soldered all around the tank body in order to increase the balistic protection of the tank. With such an equipment the tank weighted 20 t. After different experiences under fire, the gun raising system was simplified. On the last models a soldered body was fixed up on the turret nape. It has been produced 229 PZ IV D till may 1941. Some tanks appointed to the schools were equiped with a 7.5 Kwk L/48 gun. This type of tank has been intensely used during the first years of the war.
Production 1938 1939:134



Thanks at Vincent


Specifications
Weigth 20 t
Crew 5 Mann
Length 5,92 m
Width 2,84 m
Height 2,68 m
 Motorisation Engine Maybach HL 120 TRM Leistung 300 PS
Speed 40 km/h
Range 200 km
Weapon
main turret 75mm KwK 37 L/24  +7,92mm MG 34 coaxial



frame 7,92mm MG 34
Armour Frame in mm
Front 30
Rear 20
Side 20
Armour Turret in mm
Front 30
Rear 20
Side 20
