Fieseler Fi 103 V 1 FZG 76 Dampferzeuger









Fieseler Fi 103 Vergeltungswaffe 1 FZG 76 Dampferzeuger  ( Générateur de vapeur ) Duxford
English Translation





Historique Voir ICI
History Click HERE

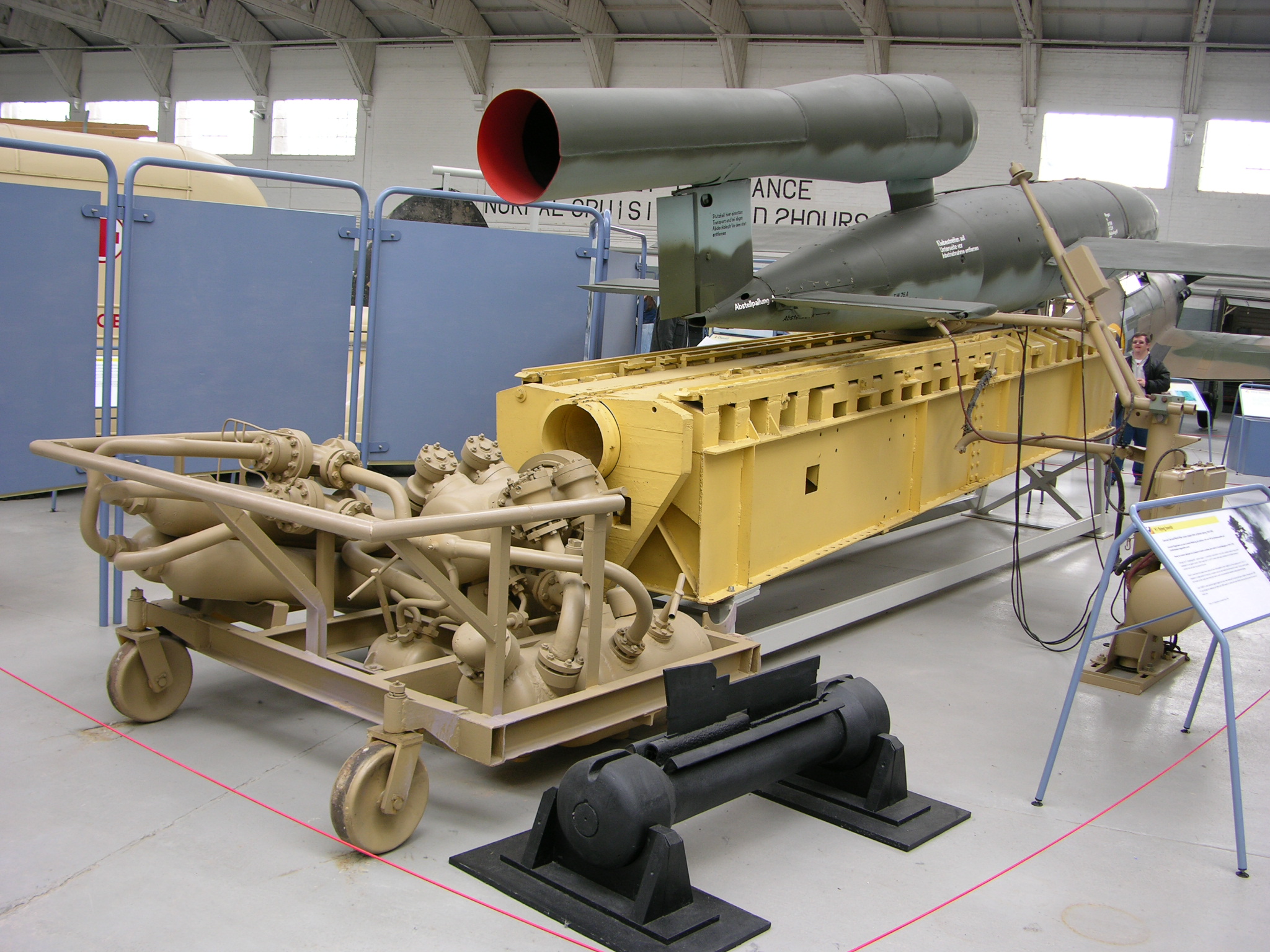

Cet appareil a été construit par 2 entre Christian Mansfeld de Liepzig et REF Weygand et Klein de Stuttgartt . Sa silouhette tres basse lui on valu le surnom de  Kinderwagen (poussette d'enfant)

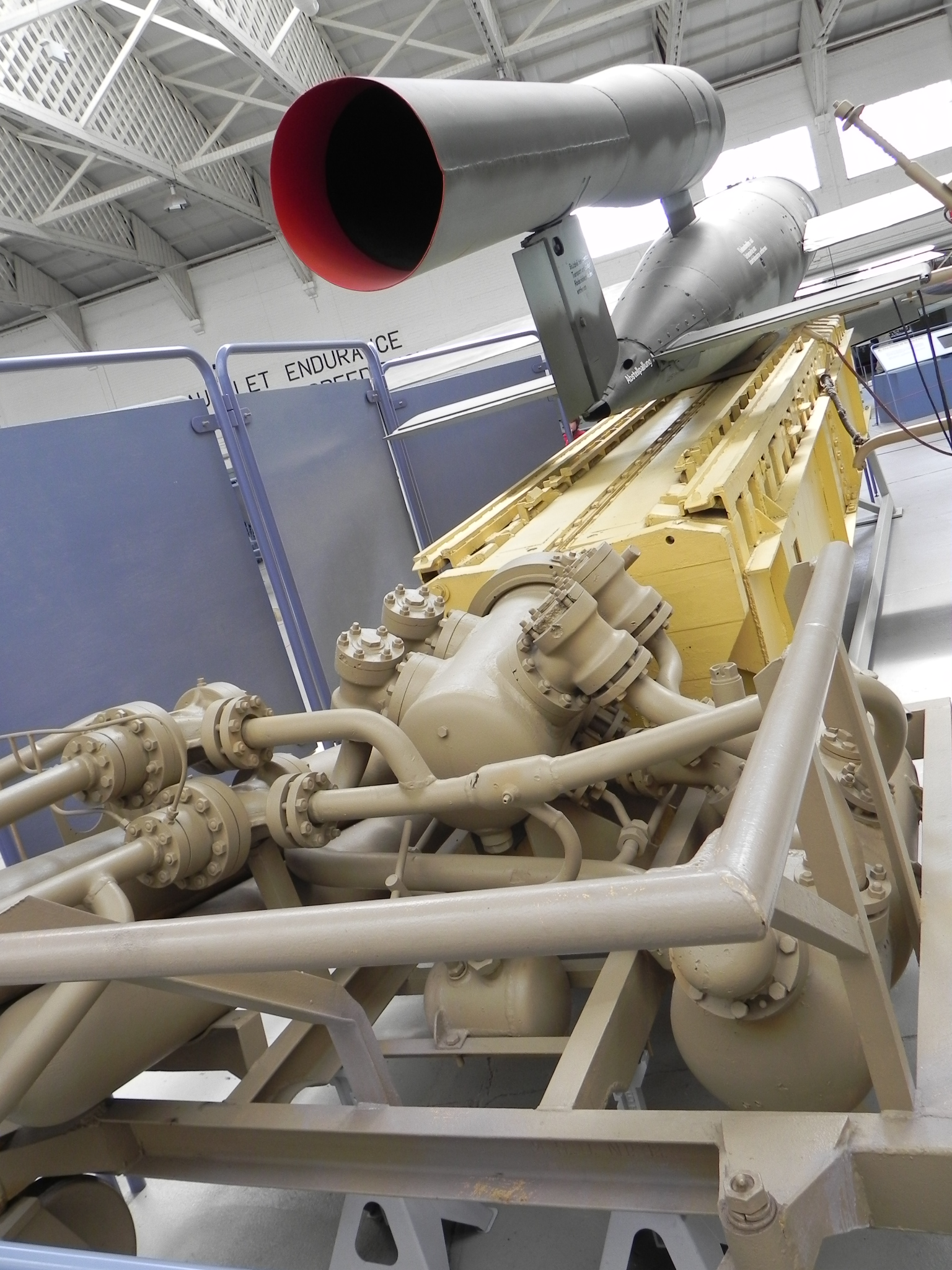

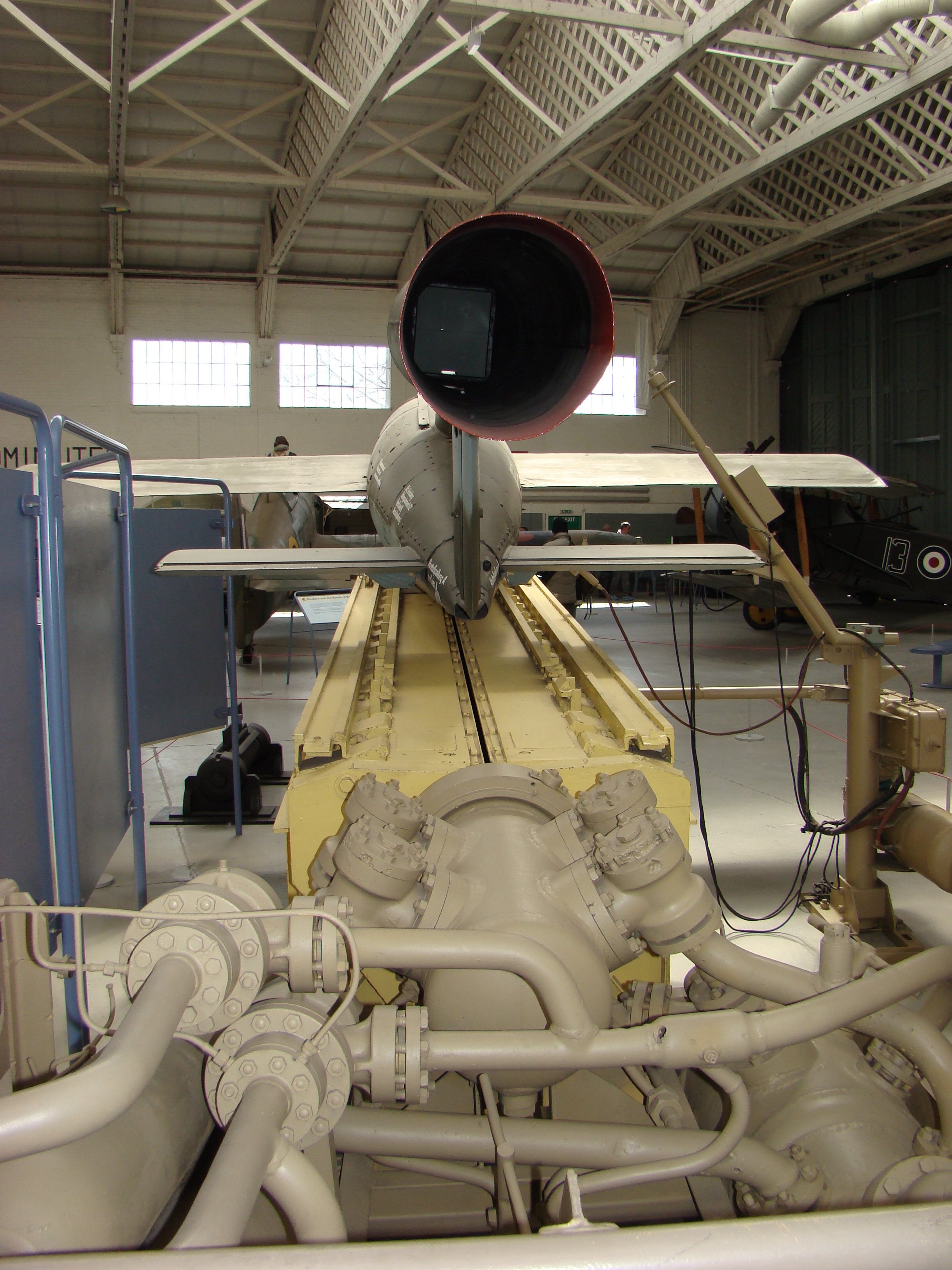

Il est ficé sur la rampe de lancement via un raccord bayonette utilisé par les Pompiers . il contient dans ces reservoir 50 litres de T stoff ( eau oxignée à 90%) Wasserstoff tres corrosive  et du bioxyde d'hydogène (Z stoff)
Le Mélange des deux entraine une explosion  ce qui necessite des précautions d'emploi et d'usage

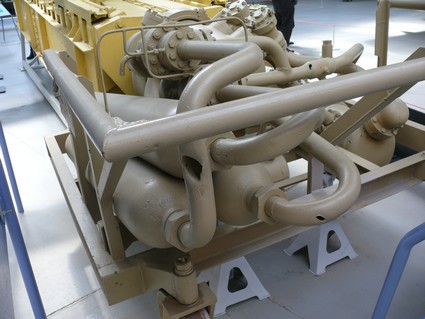

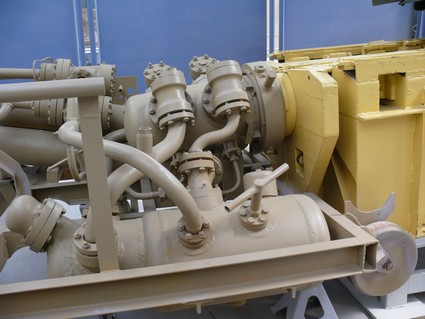

Sur l'apparaeil nous trouvons 2 reservoirs
un réservoir en long coté droit  au niveau du châssis  pour le T Stoff





un réservoir en travers sur l'avant gauche pour le Z Stoff
Il y a uassi 3 bouteilles d'air comprimé de 250 kgs

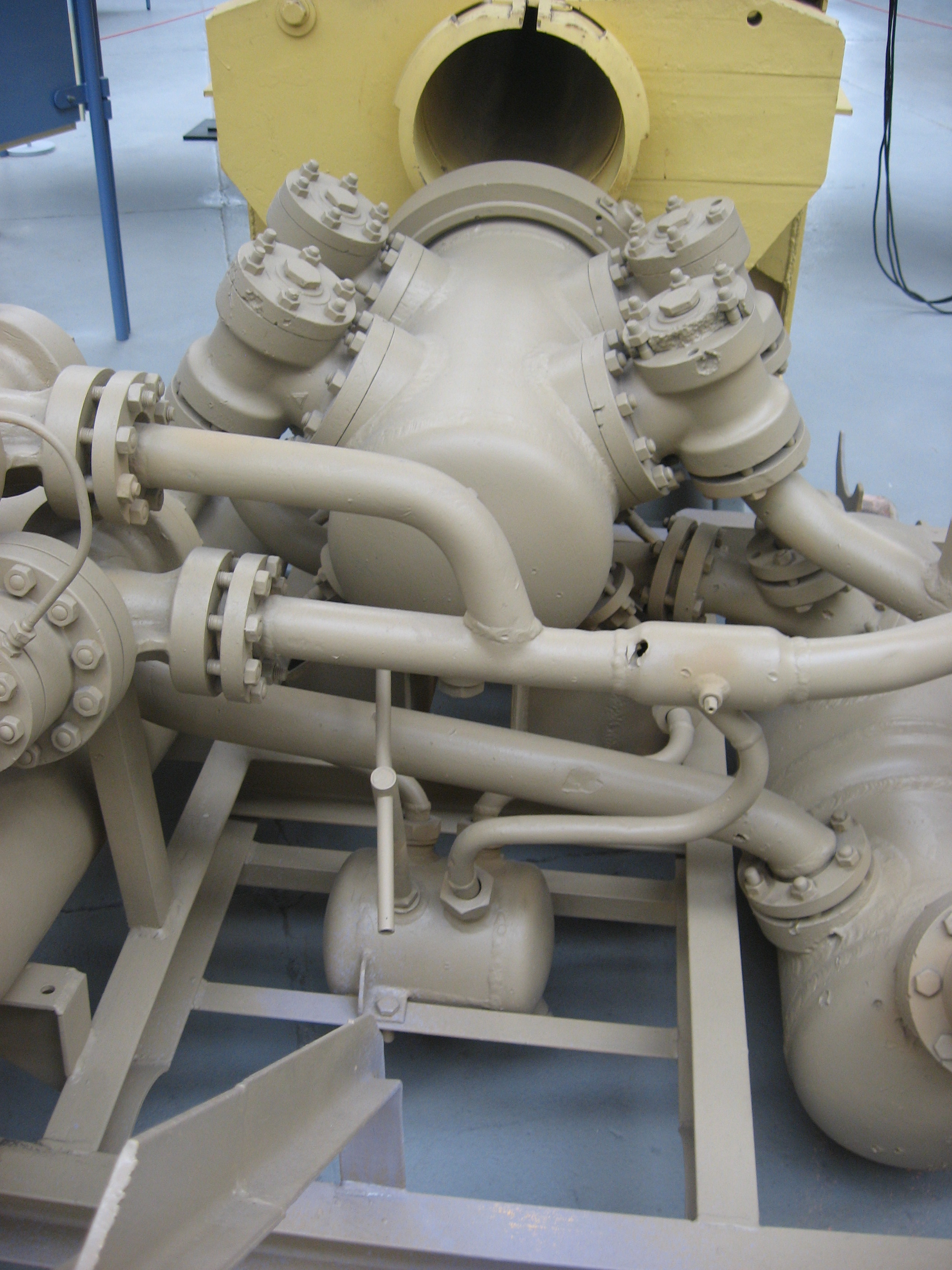

Le mélanche chimique a lieu dans la chambre à réaction via 8 gicleurs
Il faut 60 litres de T Stoff et  5 litres de Z Stoff pour chaque lancement
Le T et Z Stoff sont conservés dans 2 genres de bidons
Le T Stoff dans un bidon de 20 litres resemblant à un bidons de lait (Milchkannen) . So nom de code est OBA . Il est très épais et recouvert de vernis cuit de protection 99 trock Farbe qui lui donne une couleur Jaune verdatre . Par contre le Z-Stoff est conservé dans des bidon de 3 litres en acier etamé recouvert de vernis protecteur

Bidons (haut centre)


Le personnel possède pour la manipulation de gants et bottes en caoutchouc de verre protecteur et d'habit en cuir
