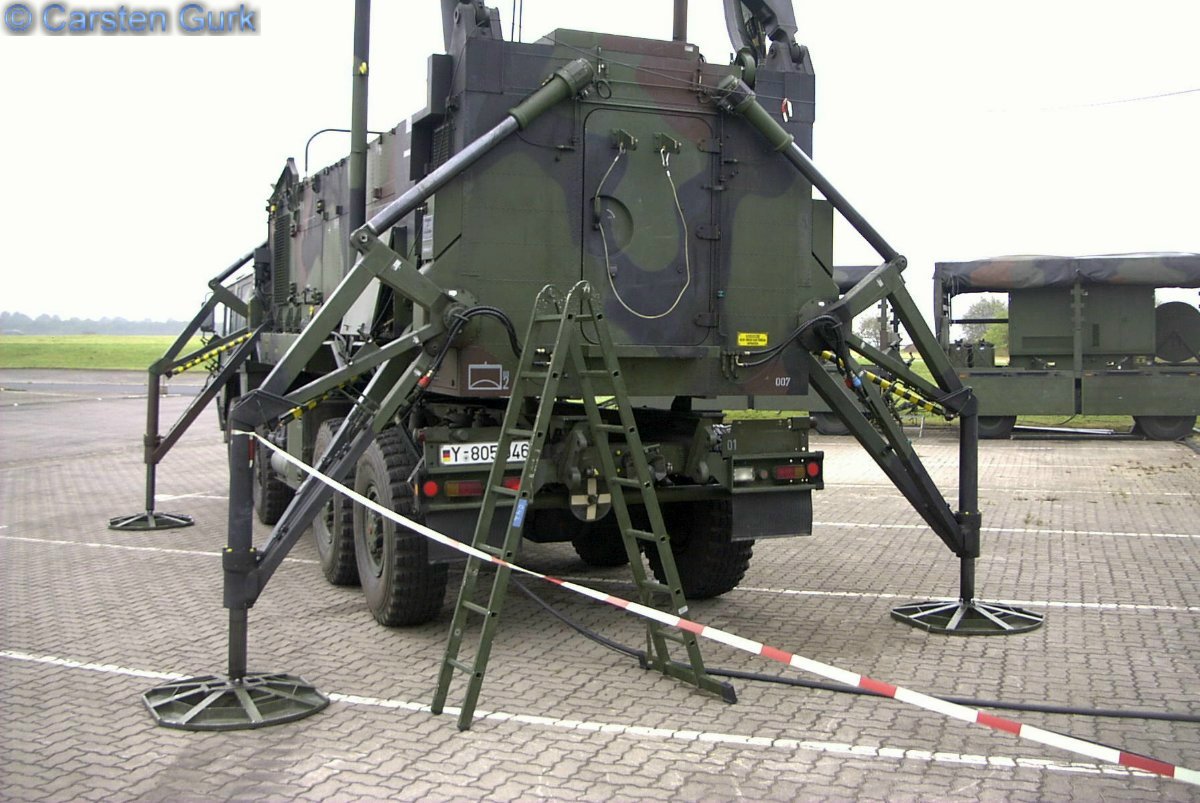

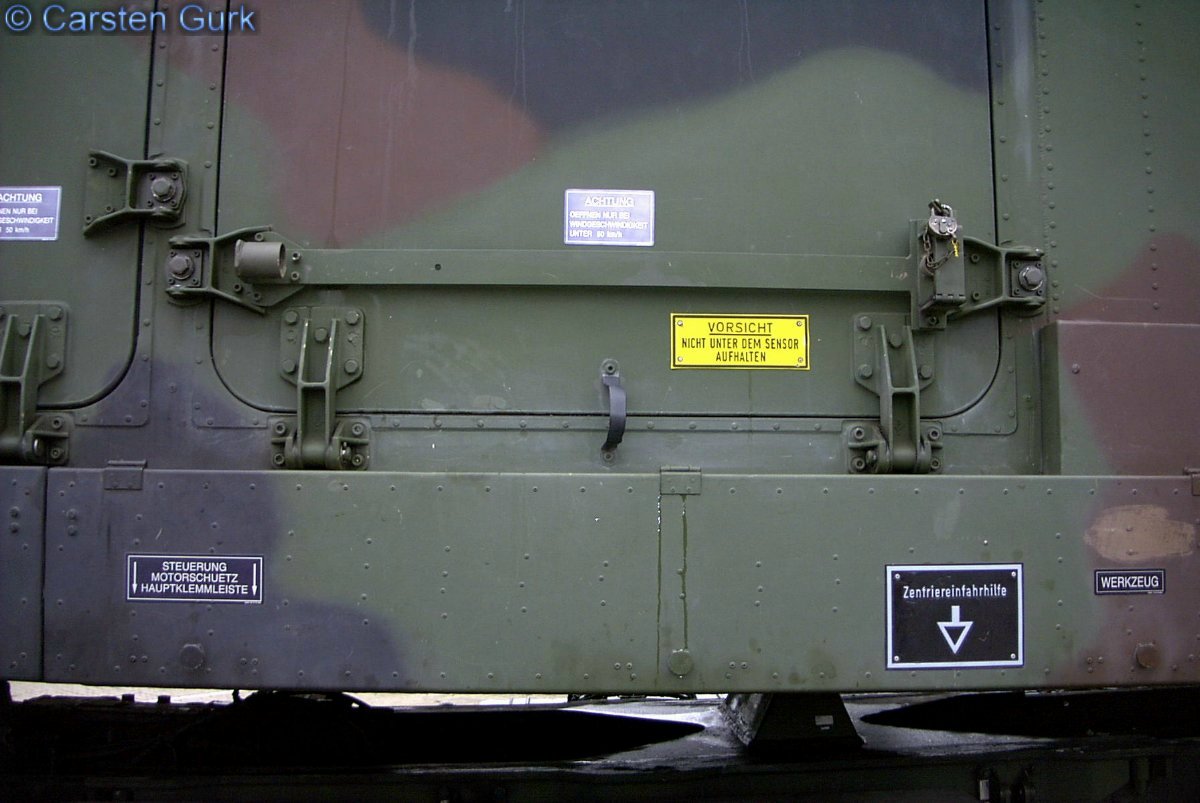

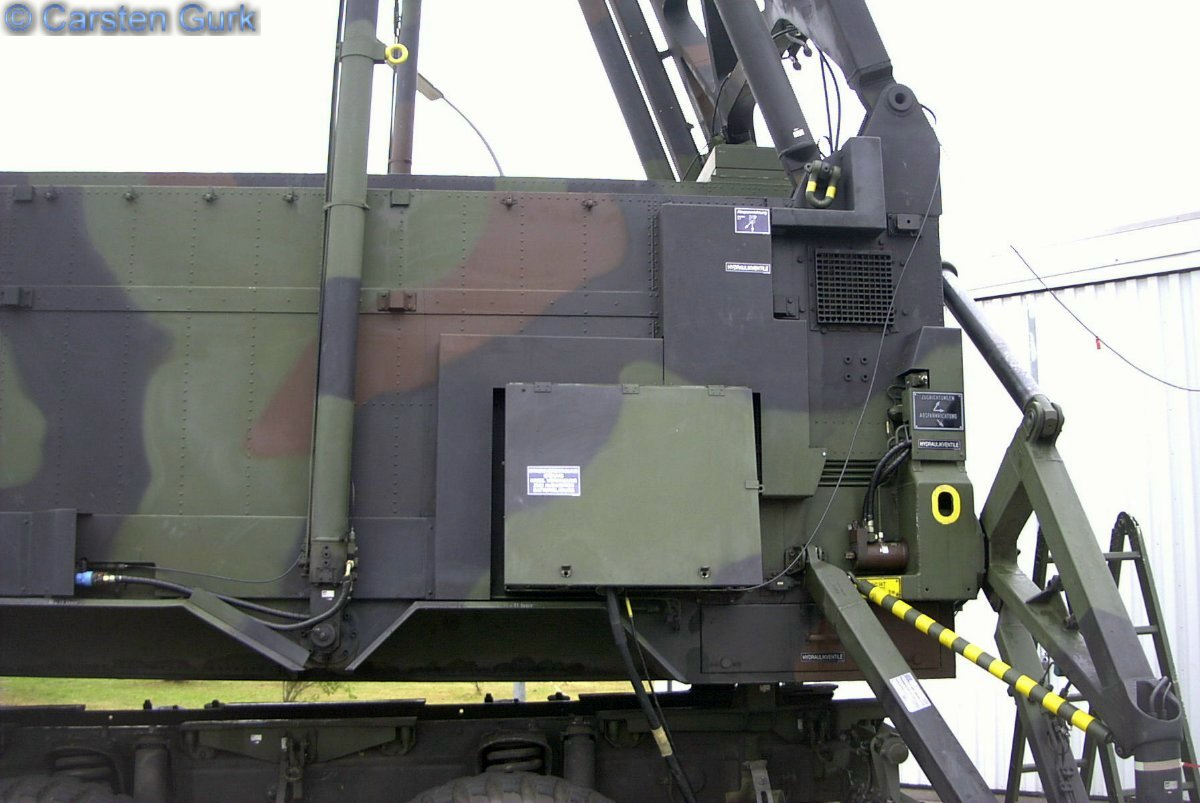

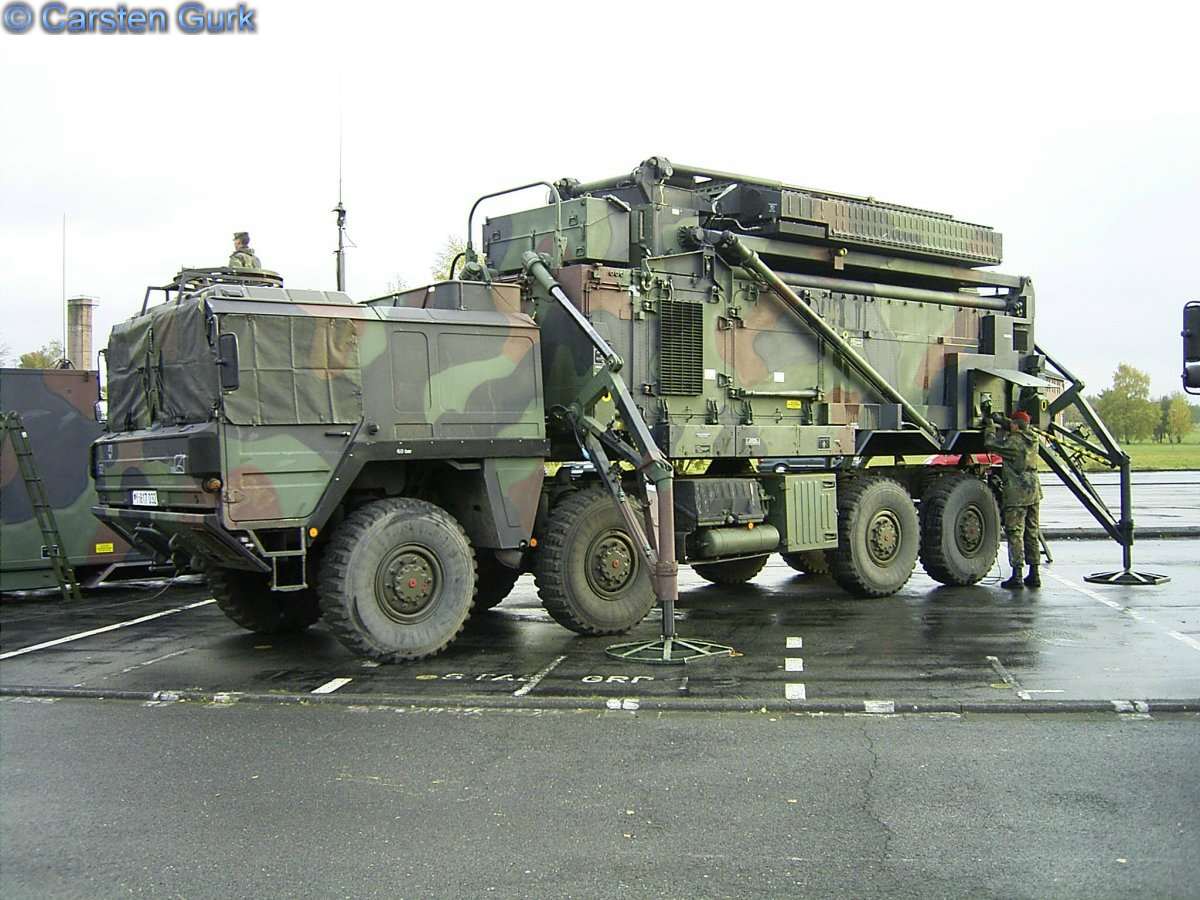

Le Radar LÛR (LuftraumüberwachungsRadar) est un radar travaillantsur la bande C  C'est un radar de défense aérienne de la Luftwaffe mis au point par Daimler-Benz Aerospace (aujourd'hui Cassidian ) Il se présente sous la forme d'un shelter standart surmonté d'une antenne de radar télécommandée
Ce radar de surveillance aérienne surveille l'espace aérien avec des capacite diurnes et nocturne. Il localise, identifie et signale  les avions à basse et moyenne altitude,

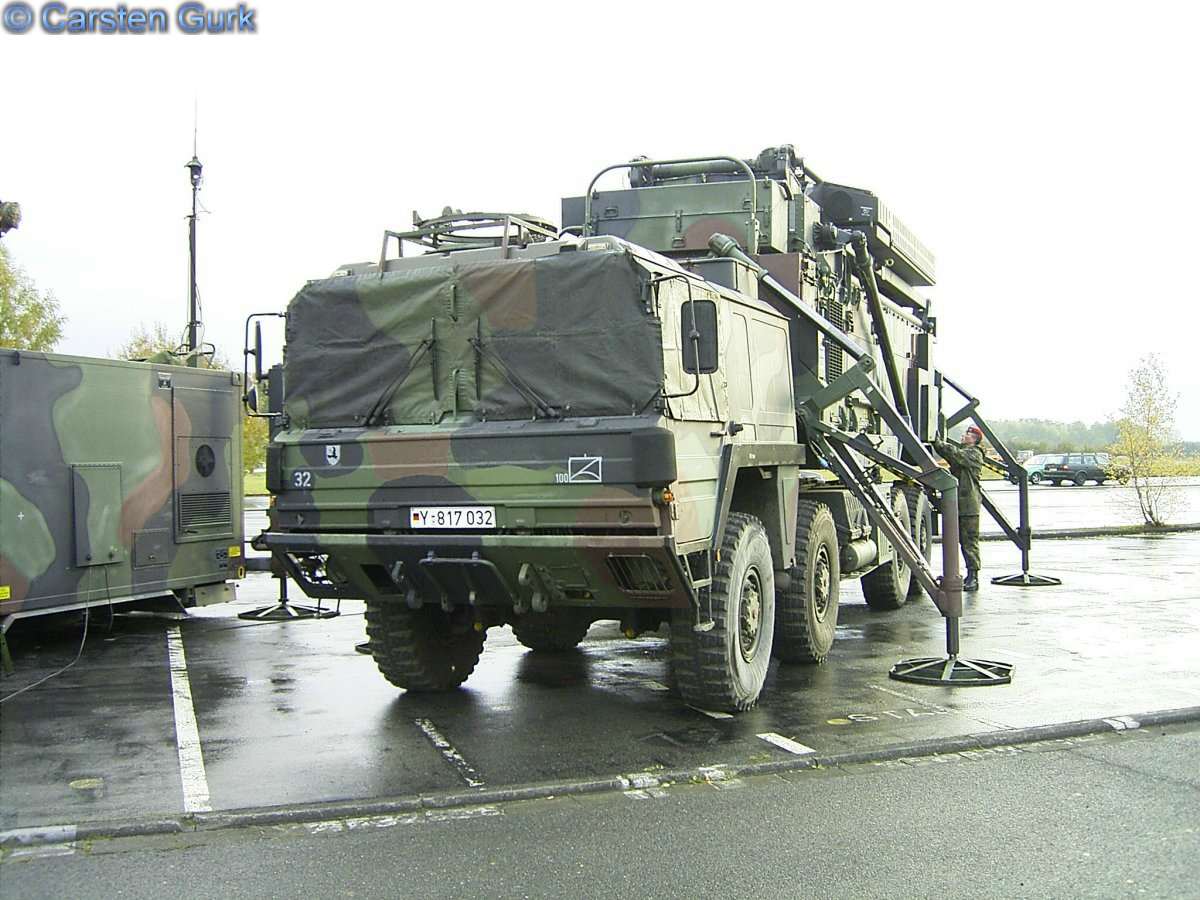

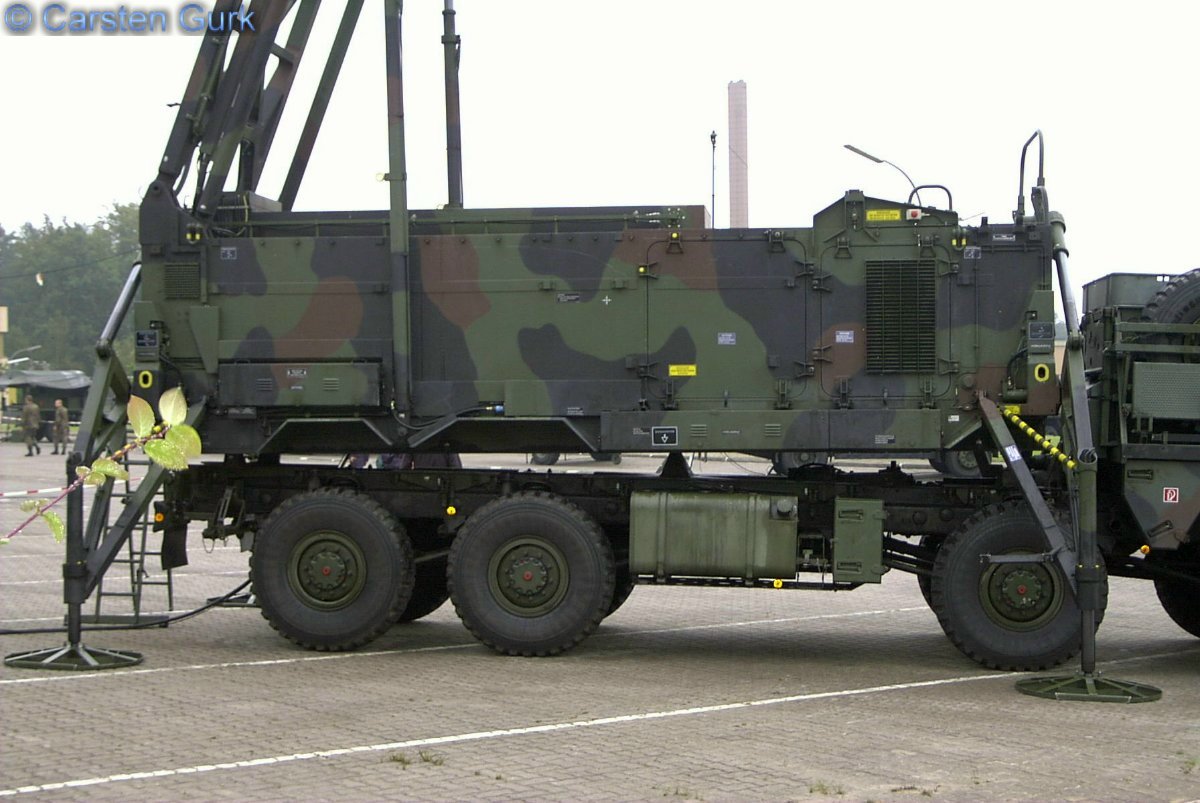

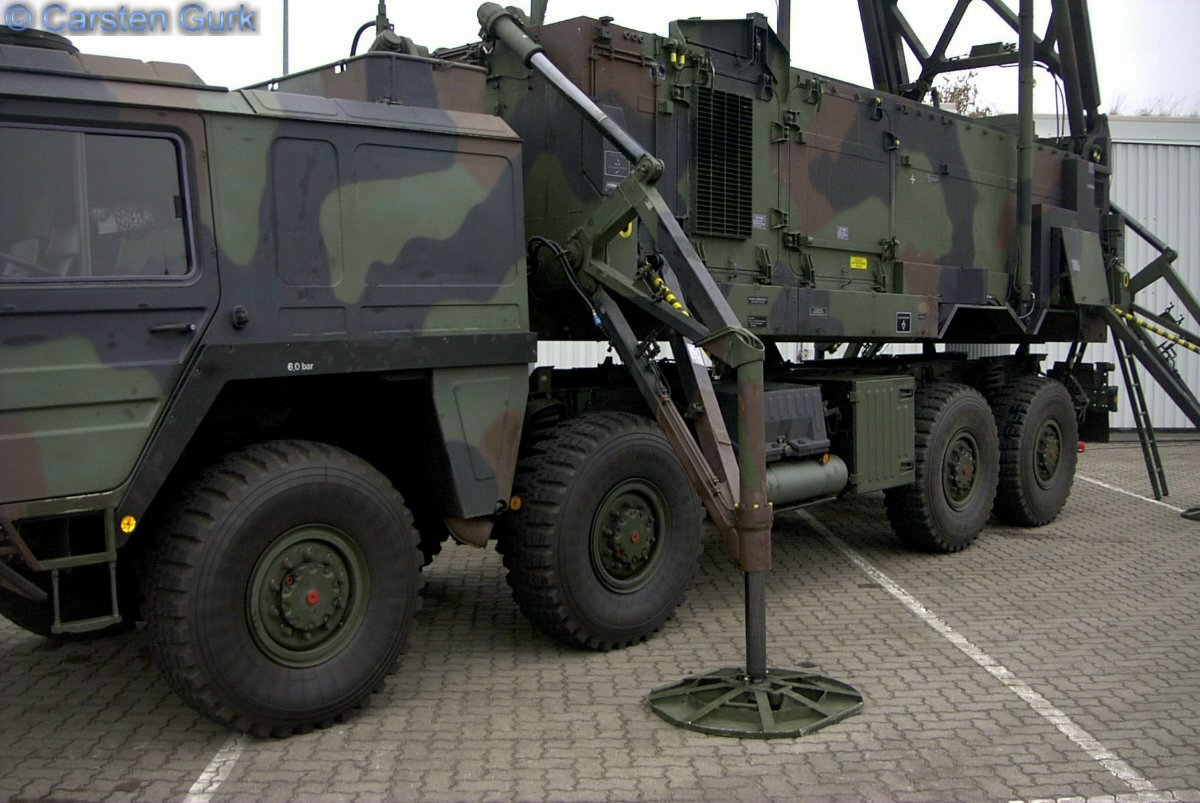

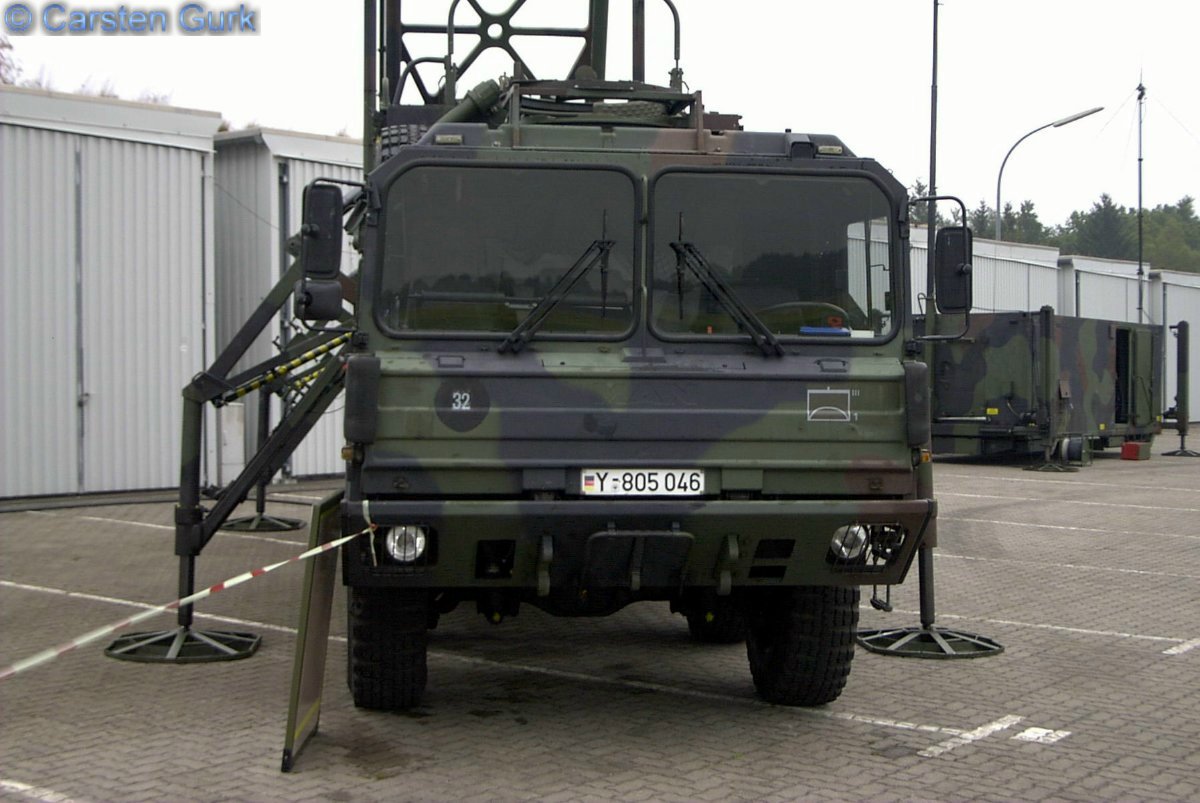

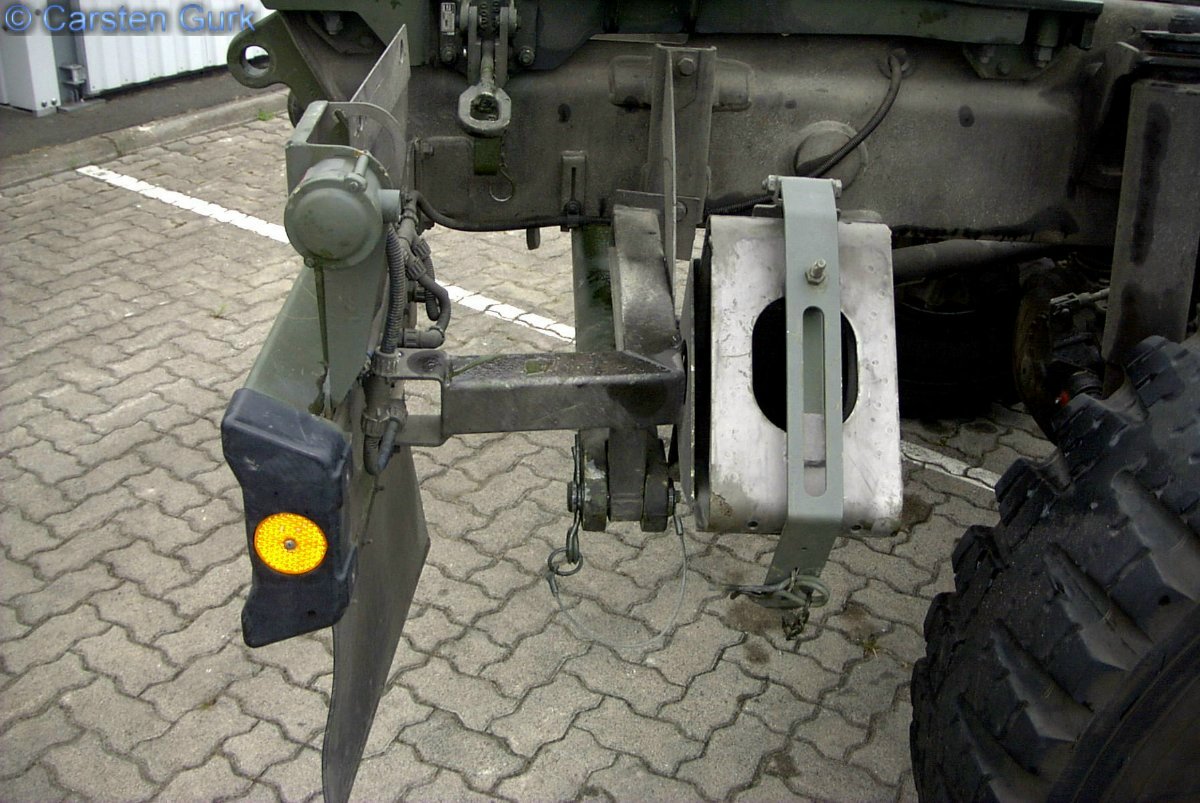

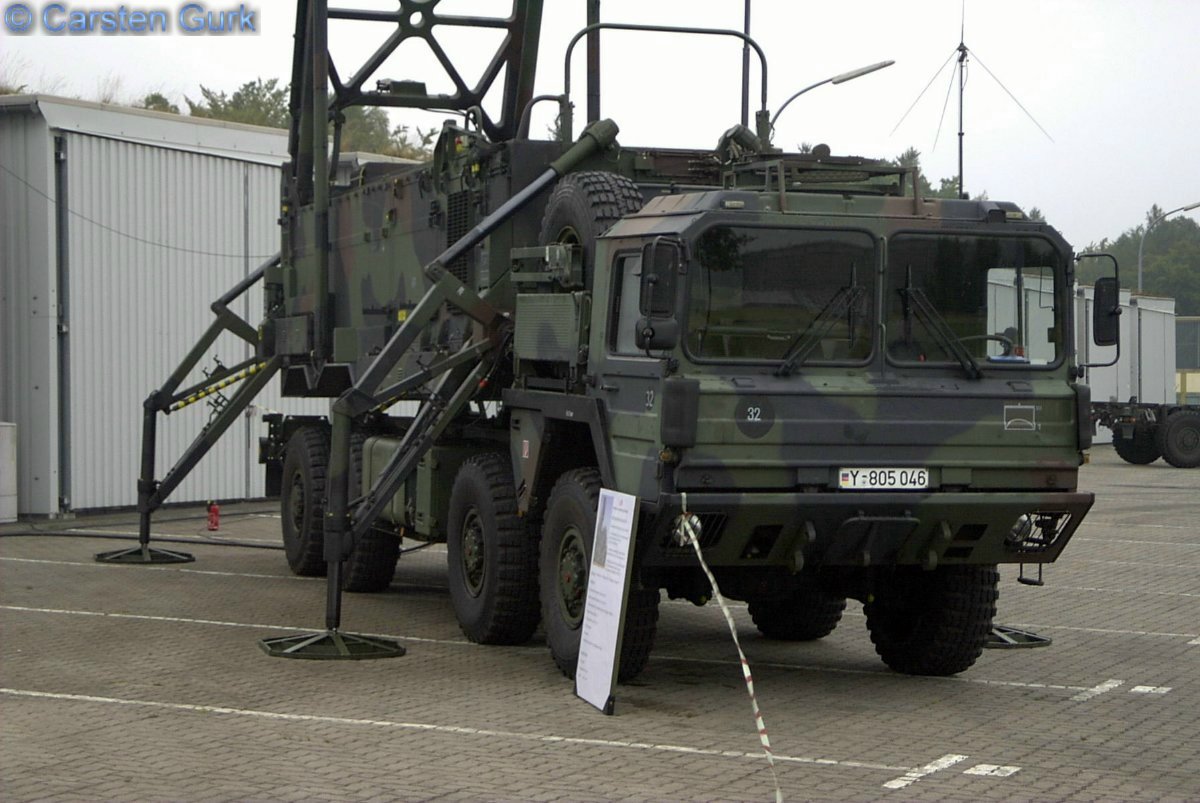

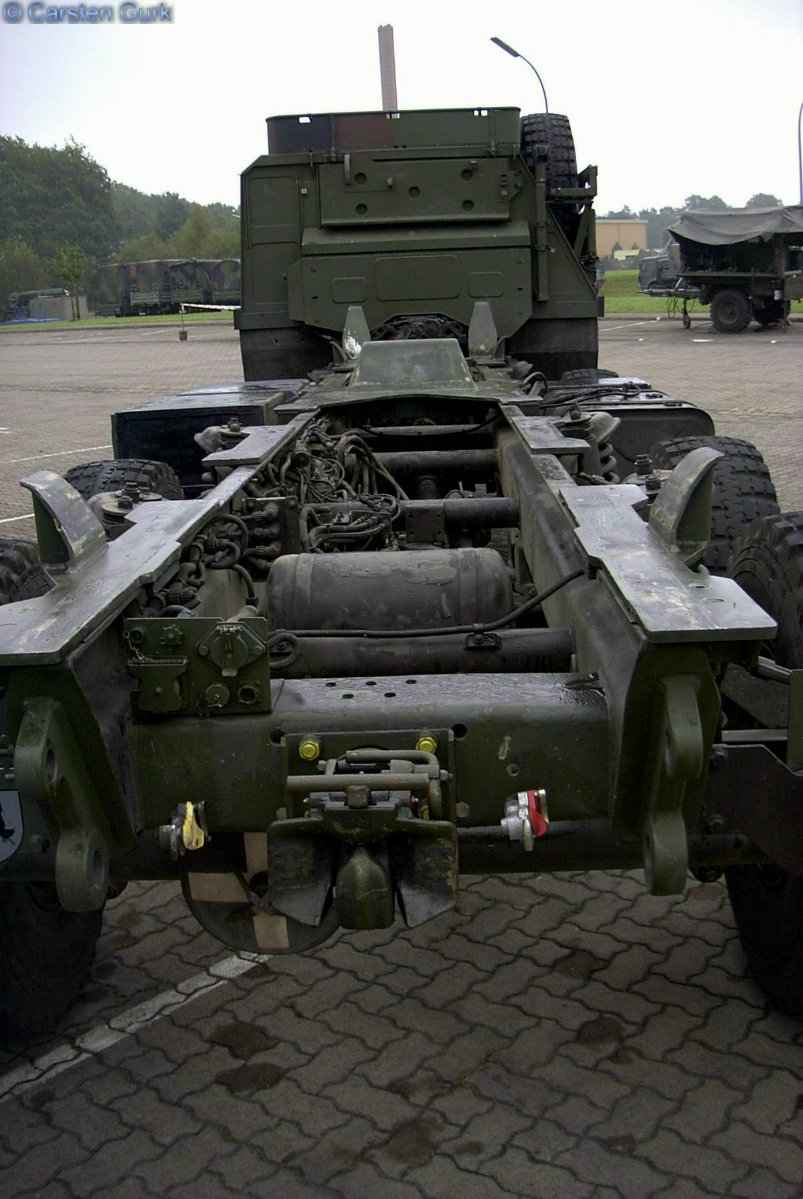

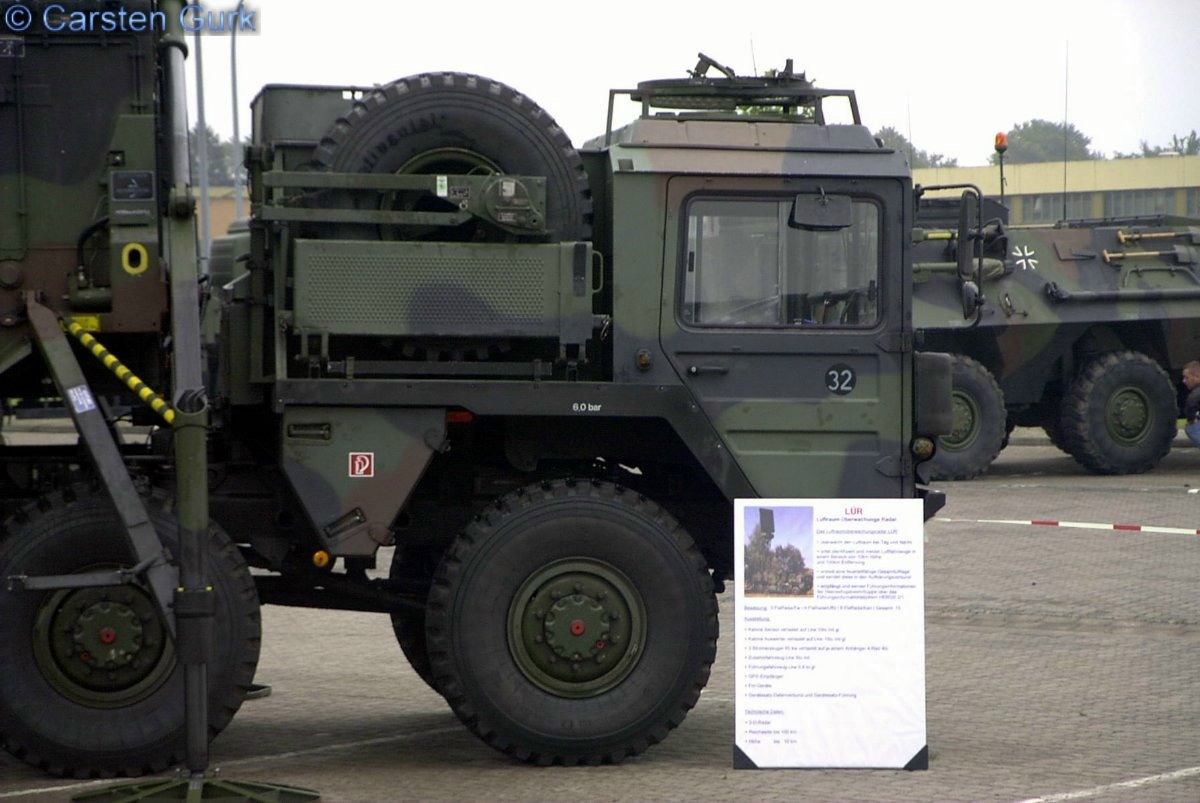

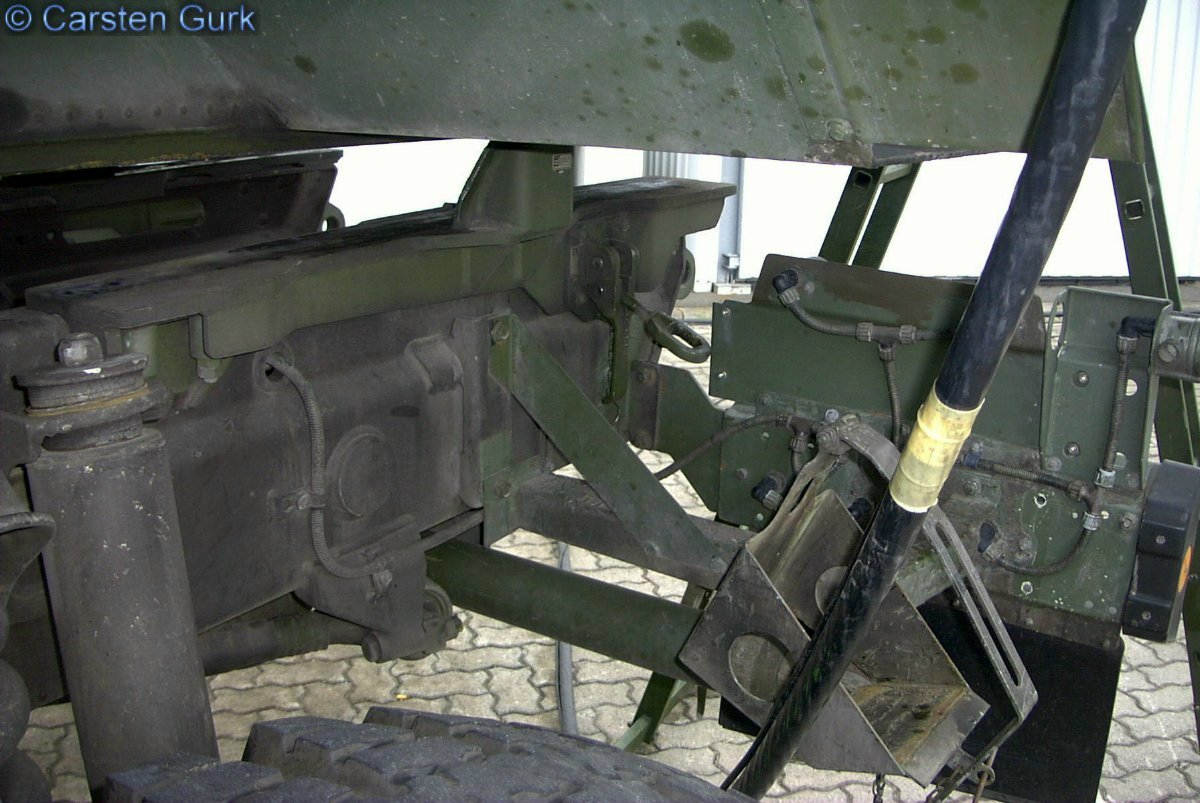

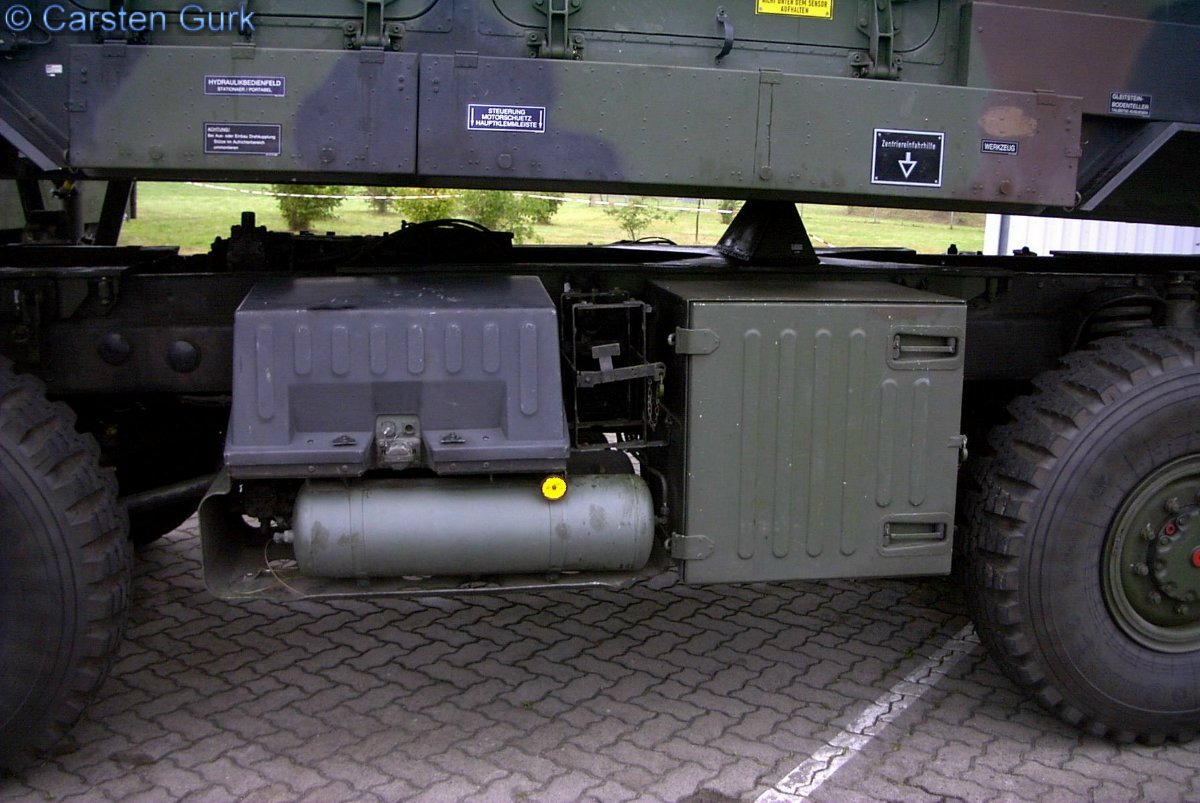

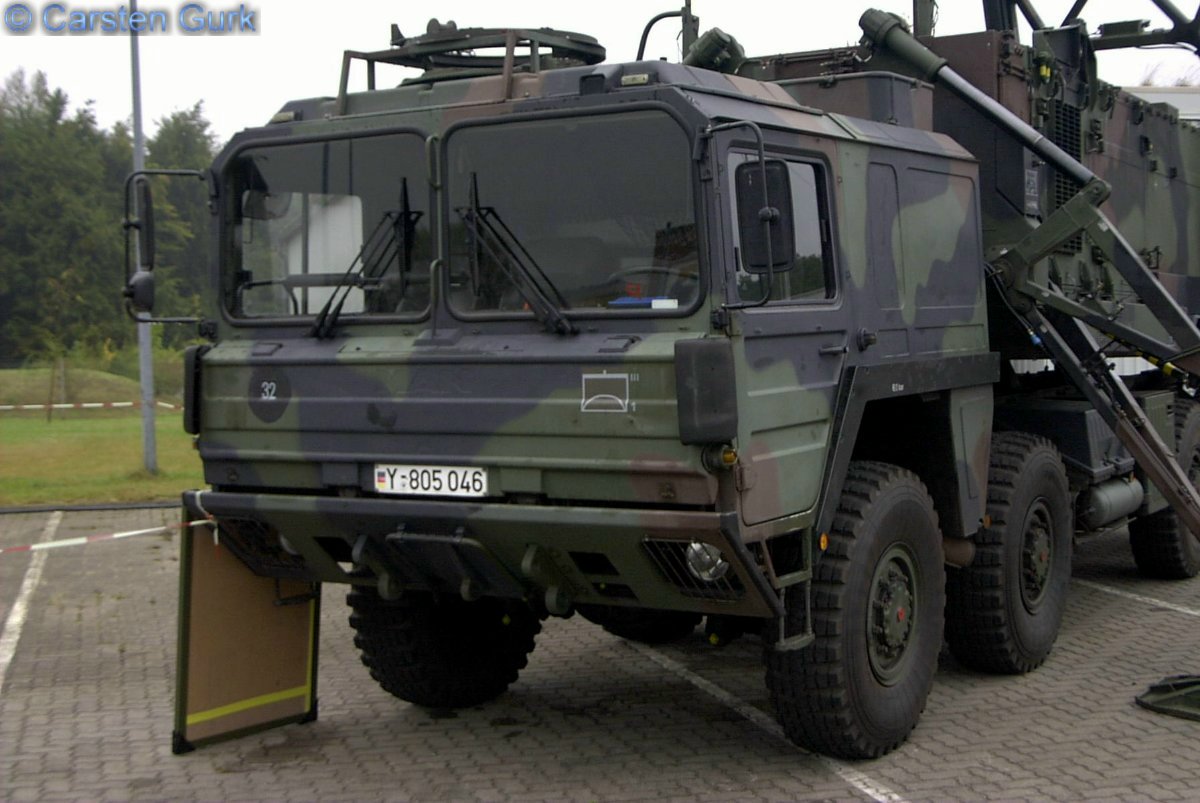

Il est transporté par un porteur . il est actuellement installé sur un camion  MAN 10t mil gl mais il aussi etre transporté sur un camion de classe 15 t mil gl
Trois groupes électrogènes de puissance de 60 kW lui apportent la puissance électrique nécessaire.Il est equipé aussi d'un GPS, et son équipage est composé de trois soldats. Ils doivent travailler en étroite collaboration pour le chef de la défense aérienne den fournissant en tant réel la position des avions Les informatiosn récoltées sont transmises alors au unités sur le terrain pour interception

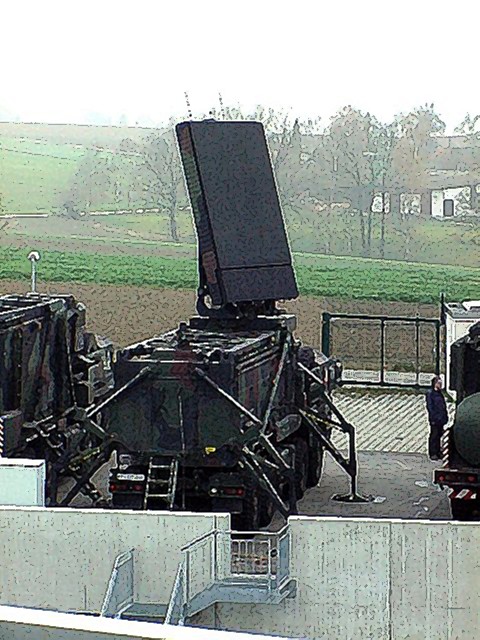

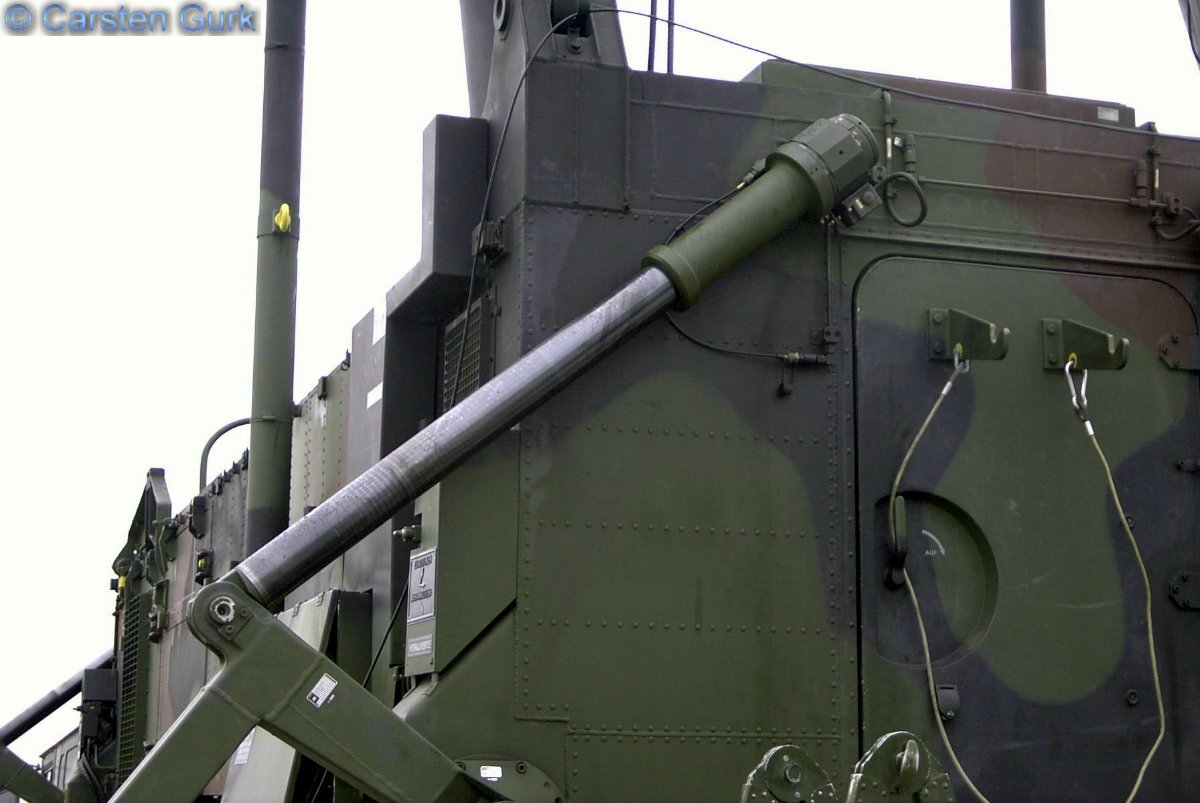

L' antenne Radar à balayage électronique se trouve sur un mat mobile deployable hydrauliquement . Elle tourne sur 360 ° . il a une portée de 100 km fait en dépit de sa faible puissance d'impulsion . Il peut traiter  jusqu'à 4000 cibles.
Ce système  a été  deployé à Mazar-e-Sharif dans le nord de l'Afghanistan  où il contrôlait l' espace aérien autour de l' aéroport sous autorté allemande
