Automoteur Donar Prototype Eurosatory 2008













Le Donar Autonomous Gun Module (AGM)
Prototype Eurosatory 2008


English Transaltion

 Thor ou Donar

Reste-il de la place pour les gros dans le monde actuel ?
On fait la chasse aux kilos superflus et le matériel militaire n’échappe pas la règle
Prenons l exemple des systèmes automoteurs d’ artillerie. Nous les français nous avons l ‘AUF1 qui fut en son temps le meilleur système d artillerie l’OTAN et les USA ont le Paladin ou le M109 sous diverses versions les Allemands ont le M109 et aussi le Pz 2000 qui a été vendus aussi à l Italie et au Pays bas . Ces engins sont des poids lourds dans leur catégorie
Mais on assiste de part le monde dans la sphère des constructeurs à produire des engins plus légers facilement aérotransportables mais avec un canon de grand puissance
Les Français avec le Caesar ont ouvert la voie et beaucoup de constructeurs ont suivi
Et l’un d’entre eux propose l’engin que je vais vous décrire si dessous le Donar

Le Donar

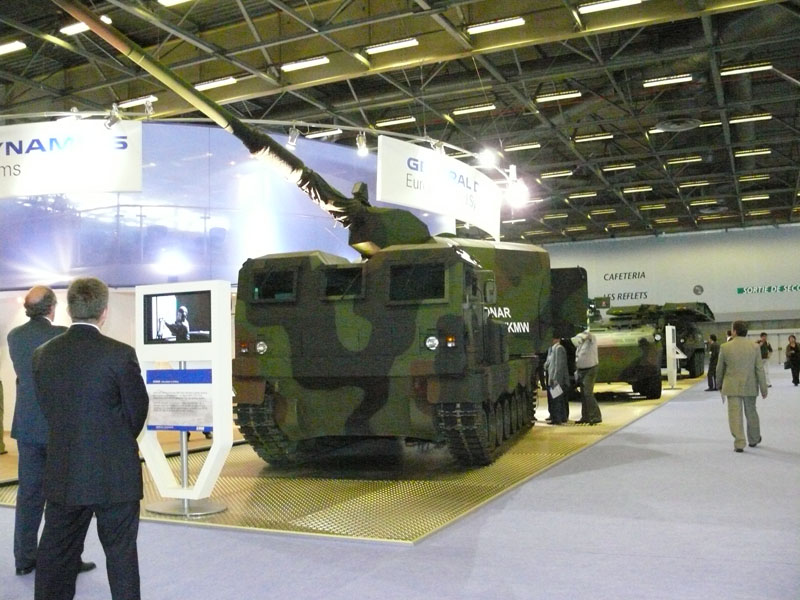

Krauss-Maffei Wegmann (KMW) et General Dynamics European Land Systems  ont révélé publiquement le16 juin 2008 le DONAR  un nouveau  système d’artillerie , tout terrain très mobile d’un poids de 35 tonnes équipé dune tourelle et d’un canon totalement automatisé et aérotransportable Cet engin exposé à Euro Satory 2008 est plus rapide plus puissant que le  KMW PZH 2000  et il est proposé comme une alternative à celui-ci
En effet le Donar serait capable de placer dans une cible 4 coups de 155mm en 1 minute

Description
Le DONAR est un véhicule avec 2 hommes d’équipage mettant en oeuvre un canon sous tourelle entièrement automatisé qui peut atteindre une cible à 40 kms (network centric warfare Le Donar peut ainsi s'intégrer dans une chaîne C4ISR d'artillerie automatisée Il est issu du programme AGM
il est très proche du  Future Combat Systems de l US Army  avec le Non Line of Sight-Launch System.Le NLOS-LS  se présente comme  un conteneur de missiles à lancement vertical qui présente la particularité de pouvoir être abandonné après camouflage en un point du champ de bataille puis activé  sur ordre La capacité d’emport de munitions est de 30 coups
L’équipage se déplace sur un point donné et attend l’ordre de tir   venant par un signal codé transmis à distance par un PC éloigné



 Ascod  2 Merci à  Alain ascod  2 Merci à Alain


Développé sur un châssis dérive du VCI GDELS ASCOD 2 (auparavant il été sur châssis de LRM avec un poids de 27 tonnes ) il possède une tourelle qui peut tourner sur 360 ° permettant une acquisition rapide de la cible cette tourelle peut d ailleurs être montée sur tout types de châssis chenillés ou à roues
L’équipage limité à 2 est dans la cabine protégée NRBC Le Blindage va du Level I standard au Level III stanag tout en restant dans les limite de 31.5-metric-ton pour le r A400M
Le Donar peut être transporté par le nouveau cargo militaire Airbus A400M air lifter, mais pas par le C130 et C160
Les délais de livraisons du A400M  ont des incidences  sur les commandes du Donar.
Le moteur développe 720 CV
KMW and GDELS se disent capable de procurer une puissance feu de 8 à 9 coups /minutes
Le Donar a été récemment testé par la Bundeswehr

Caractéristiques
Poids avec caisse LRM 27t
Poids sur châssis 6X6   estimé 23 t

Equipage 2
Longueur 10.42m

Hauteur 3.06m
Largeur 2.8m
Poids tourelle
12.5t
franchissement
Pente 60% 30 %
Tranchée 0.8m






The Donar Autonomous Gun Module (AGM)
Prototype Eurosatory 2008

Thor or Donar

Is there a place for “fat”in the world today?
Now it pay attention to pound and military equipment do not escape to this rule
Take the example of self-systems of artillery.
We, french we have the AUF1 who was at the
time the best artillery system , NATO and the USA have the Paladin or the M109 in various
versions ,Germans have the M109 and also the Pz 2000, which was also sold to Italy and the Netherlands.
These devices are heavyweights in their category
But now around the world in the sphere of manufacturers we see the arrival of lighter gear easily air transportable but with a powefull gun
The French with Caesar have paved the way and many manufacturers have followed
And one of them proposes the equipment that I'll describe below if the Donar
The Donar
Krauss-Maffei Wegmann (KMW) and General Dynamics Land Systems European have revealed in June 16th  2008 the  DONAR a new artillery system, while highly mobile ground with a weight of 35 tons equipped with a turret gun fully automated
This device exposed to Euro Satory 2008 is faster more powerful than the KMW PZH 2000 and it is proposed as an alternative to it
Indeed, the Donar would be able to place a target of 4 shots 155mm in 1 minute
Description
The DONAR is a vehicle with 2 men crew implementing  a unmanned turret fully automated , which can reach a target of 40 kms (The network centric warfare Donar can fit into a chain C4ISR artillery automated ) The progamm follow the AGM program
it is very close to the Future Combat Systems of the U.S. Army with the Non Line of Sight-Launch System. But it is different from the Th NLOS-LS who is as a launch missile vertical container which has the power to be abandoned after camouflage in  a point of battlefield and then turned on the orders The payload of Donar  ammunition is 30 strokes
The crew moves to a point and wait order for  shooting  transmitted from a coded signal  gived  at  distance by a far HQ



Ascod 2 Thanks to Alain Ascod 2 Thanks to Alain


Built on a chassis derived from the VCI GDELS ASCOD 2 (previously been on chassis LRM with a weight of 27 tons) it has full 360-degree field of fire  allowing a rapid acquisition of the target
This turret can also be mounted on All types of chassis tracked or wheeled
The crew is limited to 2 in the cabin protected from NRBC threat and she has as Level I to Level III standard stanag protection from the shells while staying within the limit of 31.5-metric-ton for the A400M tactical airlifter.
The Donar can be transported by the new Airbus A400M tactical airlifter., but not by the C130 and C160
The deadlines for deliveries of the A400M have an impact on the orders of Donar.
The engine develops 720 hp
KMW and GDELS say they can provide a powerful fire from 8 to 9 shots / minutes.
Donar has been recently tested  by the Bundeswehr
Technical Data
Weight With MLRS Hull 27t
Weight With 6x6 Truck   estimed 23 t

Crew 2
Length 10.42m

Height 3.06m
Width 2.8m
Weight Module
12.5t
Slope Side Slope 60% 30%
Trench 0.8m
