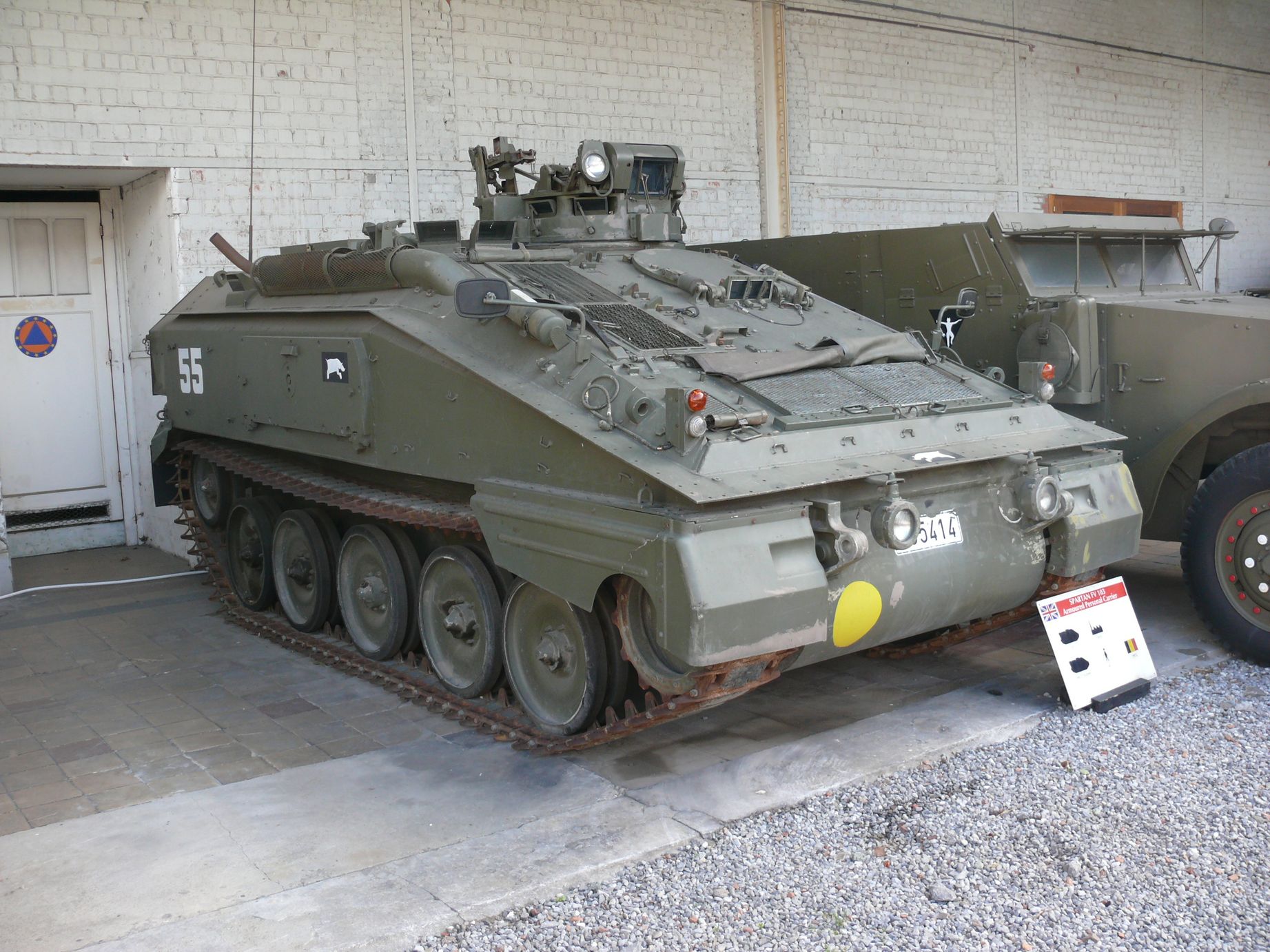

Spartan FV 103(Bruxelles MRA)













Le Spartan FV 103
English Version

Le Spartan est un VCI de la famille des CVRT ( Combat Vehicle Reconnaissance Tracked)qui inclut le Fv 101 Scorpion, Fv 102 Stryker, Fv 104 Samaritain, Fv 105 Sultan, Fv 106 Samson et Fv 107 Scimitar et Sabre  .Il a été développé pour remplacer le Saracen
Le Spartan FV103

C’est un véhicule de petite taille qui peut charrier outre son équipage de 3 homme 4 soldats
Extérieurement il ressemble beaucoup au Stryker mais son rôle est différent car il doit transporter sur le champ de bataille des équipes spécialisées comme des équipes antichar ou anti aérien contrôleurs de tir ou petits groupes de combat pour tendre des embuscades
Le FV103 doit être remplacé par le futur MRAV( Multi Role Armoured Vehicle) et FCLV (Future Command and Liaison Vehicle)
Historique
Le FV 103 est un VCI utilisé pour d’autres missions que celles dévolues à la famille des FV 430  478 furent en service dans l Armée Britannique
Le FV 130 a pour mission avec son équipage de 3 hommes et une section de 4 de procurer une aide aux Armoured Reconnaissance Squadron et Light Aid Detachment (LAD)
Il est aussi utilisé par les Royal Engineers dans des rôles de reconnaissance et de franchissement.Il est aussi utilisé pour transporter les missiles Javelin  et les contrôleurs de tir avancés des sections mortier.
Le Spartan  depuis sa mise en service en 1978 a été largement utilisé en OPEX
La Guerre des Malouines les opération en Bosnie (son absence de tourelle contrairement aux  Scimitar ou Warrior le rendant moins belliqueux ) Il est utilisé aussi depuis  1982 par la RAF afin de défendre les sites de déploiements des Harriers
Ils sont regroupés au sein de  Light Armoured Squadrons avec un Sultan, un Samson, 5 Scorpion et15 Spartan. Les Scorpions ont été modifies en  Sabre
Si l Army n’utilise plus ses Spartan la RAF les utilise toujours
Il ont été aussi utilisés par l’ Armée Belge
Description
Le
 FV103 Spartan fait partie de la la famille CVR(T)   Il a le chassis du Scorpion
Comme l espace est assez limité à l’interieur nous trouverons des coffres à équipements à l exterieurs Son équipage est des 3 hommes et il peut embarquer une section de 4 soldats . mais comme il est de petite taille il ne peut embarquer que des equipes de specialistes . Parfois le spartan peut être utilisé dans des missions de reconnaissance
Pour sa defense il possède une mitrailleuse de 7.62  avec 3000 coups en reserve et des DREB (lance potsfumigènes )
Sa motorisation est assurée par un moteur Jaguar J60 No.1 Mark 100B   de 190 CV qui lui procure une vitesse de   80 km/h pour une autonomie de 500 kms
Il amphibie sans preparation   et il beneficié d’une protection NBC
Autres Versions
FV120 Spartan  avec une tourelle Milan (  Milan Compact Turret (MCT))

Caractérisitiques
Poids
8.2T
Equipage 3+4
Longueur
5.12m
Largeur 2.26m
Hauteur 2.24m
Moteur Jaguar J60 No.1 Mark 100B
Puissance 190 CV
Vitesse Max /Route  80km/h
Autonomie 483kms
Réservoir 386 litres
Armement 1X 7.62 M (3,000 rounds )
Exportation
Belgique 266
Oman 6
Philippines 7
Irak 100
Jordanie 100

 Autres photoscopes Other Walk Around   1   2

The Spartan FV103

Spartan is the APC of the Combat Vehicle Reconnaissance Tracked (CVRT) series of vehicles, which included Fv 101 Scorpion, Fv 102 Striker, Fv 104 Samaritan, Fv 105 Sultan, Fv 106 Sampson and Fv 107 Scimitar and Sabre .It was developed to replace the Saracen Armored personnel carrier.


The Spartan FV103

Spartan is the little APC with a capacity for 4 men in addition to 3 mens crew . Externally it is almost indistinguishable from the Stryker but it has differents missions I would be  carry small specialised groups such as the reconnaissance teams, air defence sections, mortar fire controllers and ambush parties.
The FV 103 is likely to be replaced in some roles by the future Multi Role Armoured Vehicle (MRAV) and in other roles by the Future Command and Liaison Vehicle (FCLV).

History
The Spartan, is an Armoured Personnel Carrier used by the British Army, but for very different roles than the FV430 family . 478 were use by the British Army
The FV 130 Spartan with a crew of 3 men an a section of 4 soldiers is used in Support Troop of each Armoured Reconnaissance Squadron and in the Light Aid Detachment (LAD) in each Squadron in the repair and recovery role. It is also widely used by the Royal Engineers for roles such as the reconnaissance of river crossing sites.. It was also used for carrying Javelin missile air defence teams, and for mortar fire controllers
Since 1978 the Spartan was been involved in most British Army operations than the Falklands War or particularly useful in the UN role in Bosnia where it was regarded as less threatening that the turreted Scimitar or Warrior.
It was also use since 1982 by the  the RAF Regiment for defending Harrier dispersal sites. Light Armoured Squadrons were arranged with 1 Sultan, 1 Samson, 5 Scorpion and 15 Spartan.
Some Scorpions were converted into Sabre
I the Army, don’t use now Spartan it was also used by theRAF for Airfield Bomb Disposal Reconnaissance.
Belgian Army has used then.

 Description
The FV103 Spartan APC is a member of the CVR(T) family and he has the frame of the Scorpion but b Because of the limited space inside these vehicles, extra stowage bins and baskets are often fitted over the rear compartment roof hatch and on the vehicle sides. It has a crew of three and can carry up to four fully equipped troops.
But who it his small he can only carry small army units like technicians or artillery teams with a mobile and armored protection. Furthermore Spartan is also intended for reconnaissance tasks.
For it self defence it has a 7.62-mm machine gun (3000 cartridges) and smoke grenade dischargers.
The motorisation was provided by a Jaguar J60 No.1 Mark 100B with a power of 190 HP for a speed of 80km/h and a range of 500 kms

It is fully amphibious and fords water obstacles without any preparation. The FV103 has an NBC protection system.
Others Versions
FV120 Spartan with Milan mounted in a Milan Compact Turret (MCT)

Technical data
Weight 8.2T
Crew 3+4
Length 5.12m
Width 2.26m
Height 2.24m
Engine Jaguar J60 No.1 Mark 100B
Engine Power 190 HP
Max Road Speed  80km/h
Road Range 483kms
Fuel Capacity 386 litres
Armament 1X 7.62 M (3,000 rounds )
Exportation
Belgium - 266
Oman - 6
Philippines – 7
Irak 100
Jordany 100
