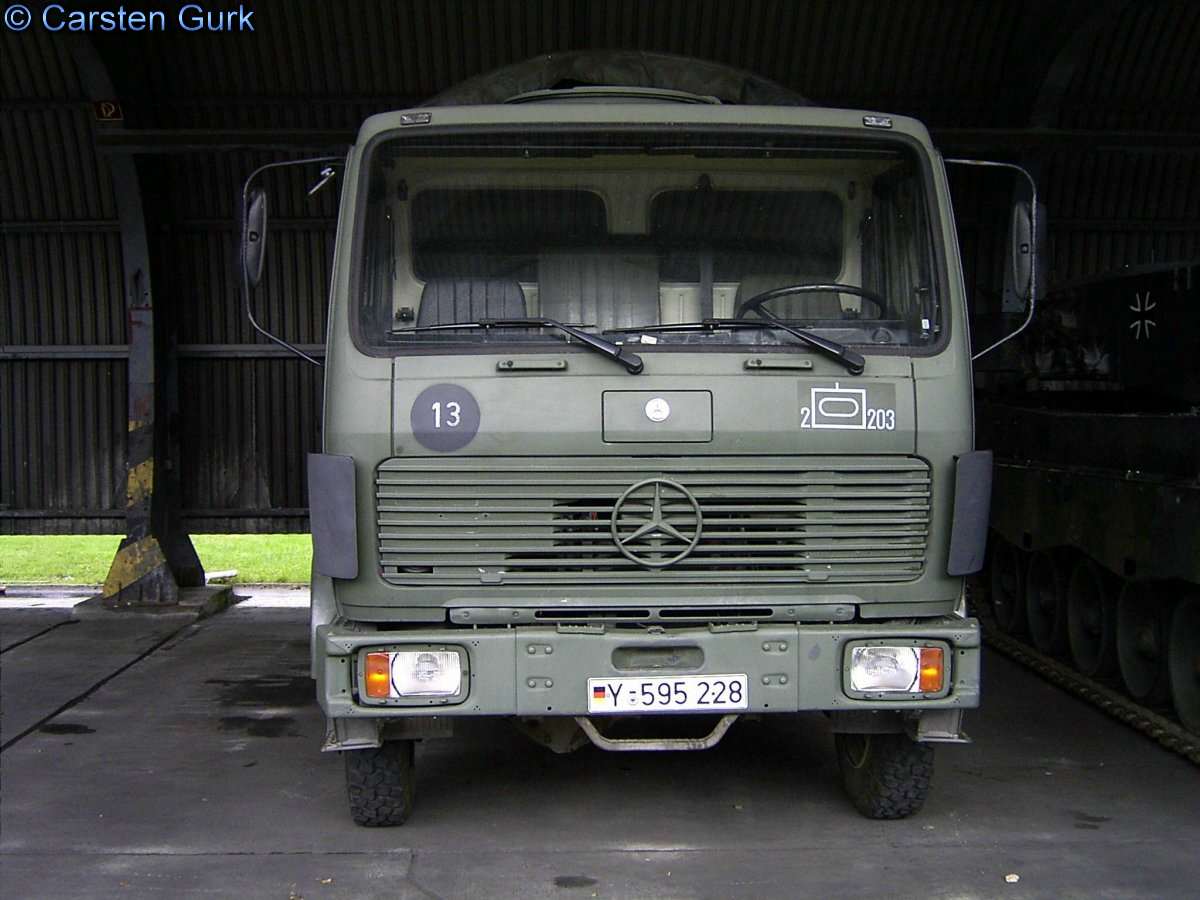

Mercedes Lkw 5 T DB 1017









Mercedes Lkw 5 T DB 1017
English Translation
Merci à Thomas Hartwing pour ces photographies

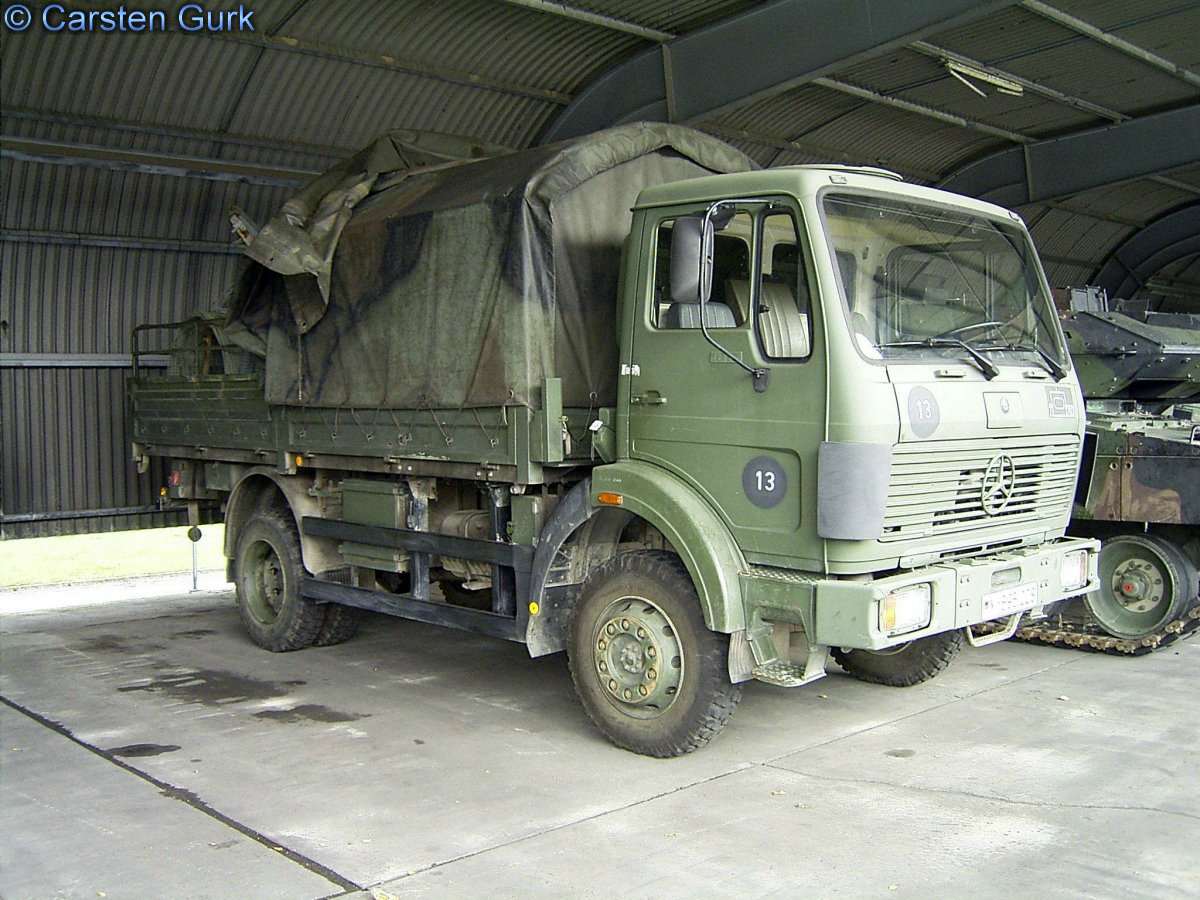

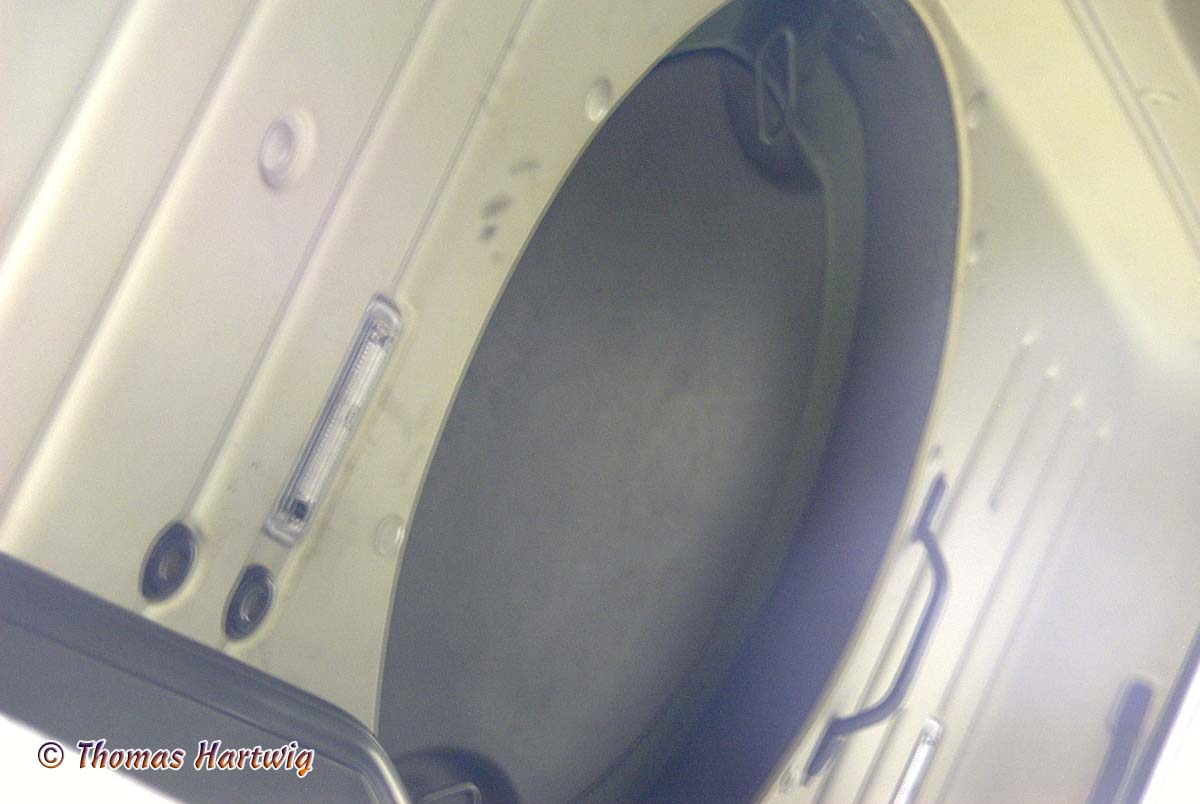

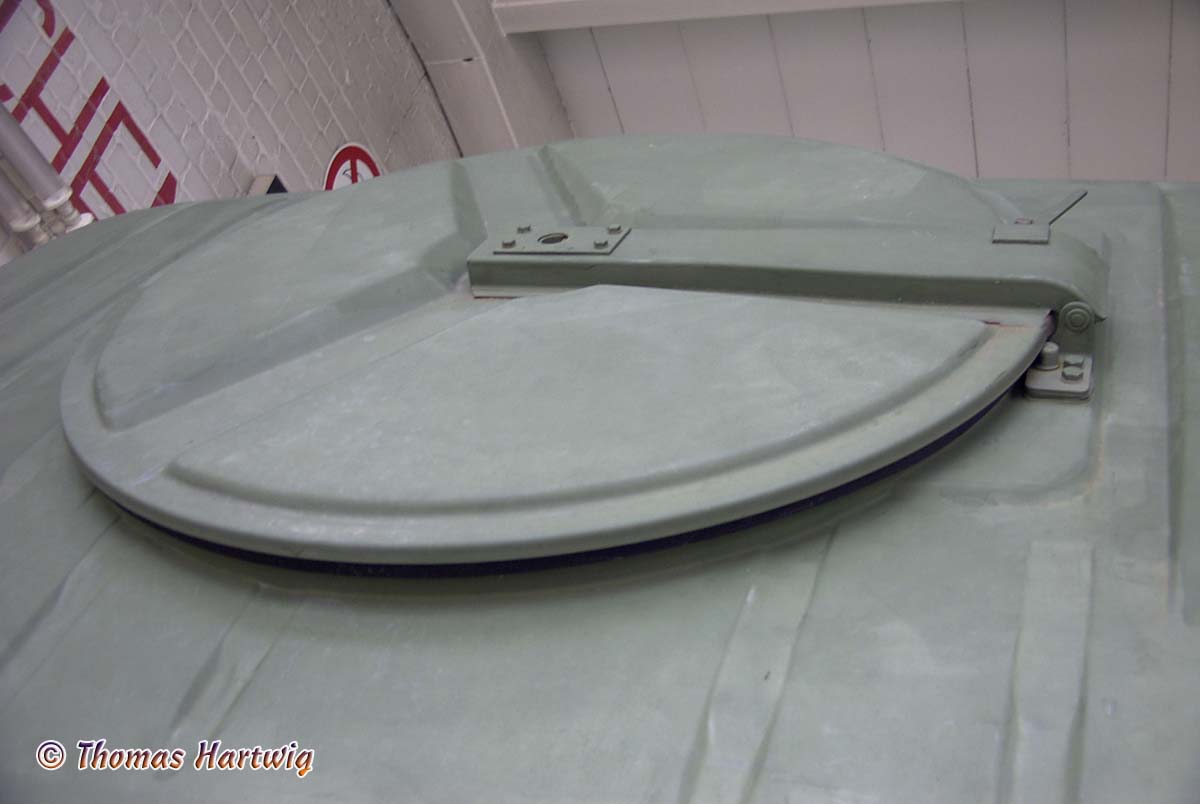

Le Camion Mercedes DB 1017 Lkw a été développé pour répondre aux besoins de l'armée ouest-allemande dans la gamme de camions  5 tonnes C'est un utilitaire civil qui a reçu  un minimum de modifications pour l'adapter à des fins militaires. Les modifications portent sur  le système électrique (24V), l'utilisation de la plate-forme à faible torsion  , des boîtes de rangement des points d'ancrage  divers et  l'installation d'une trappe d'observation sur le toit de la cabine. La cabine dispose d'un espace de stockage pour l'équipement personnel à l'arrière.

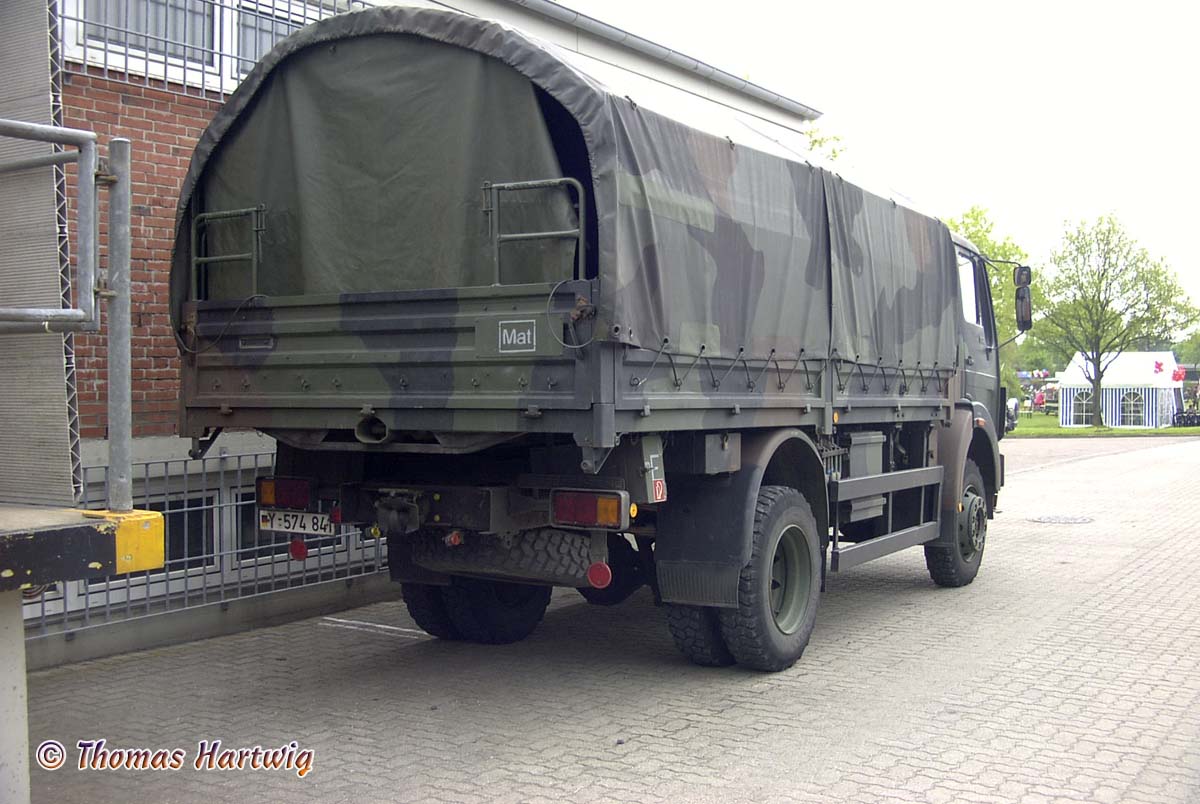

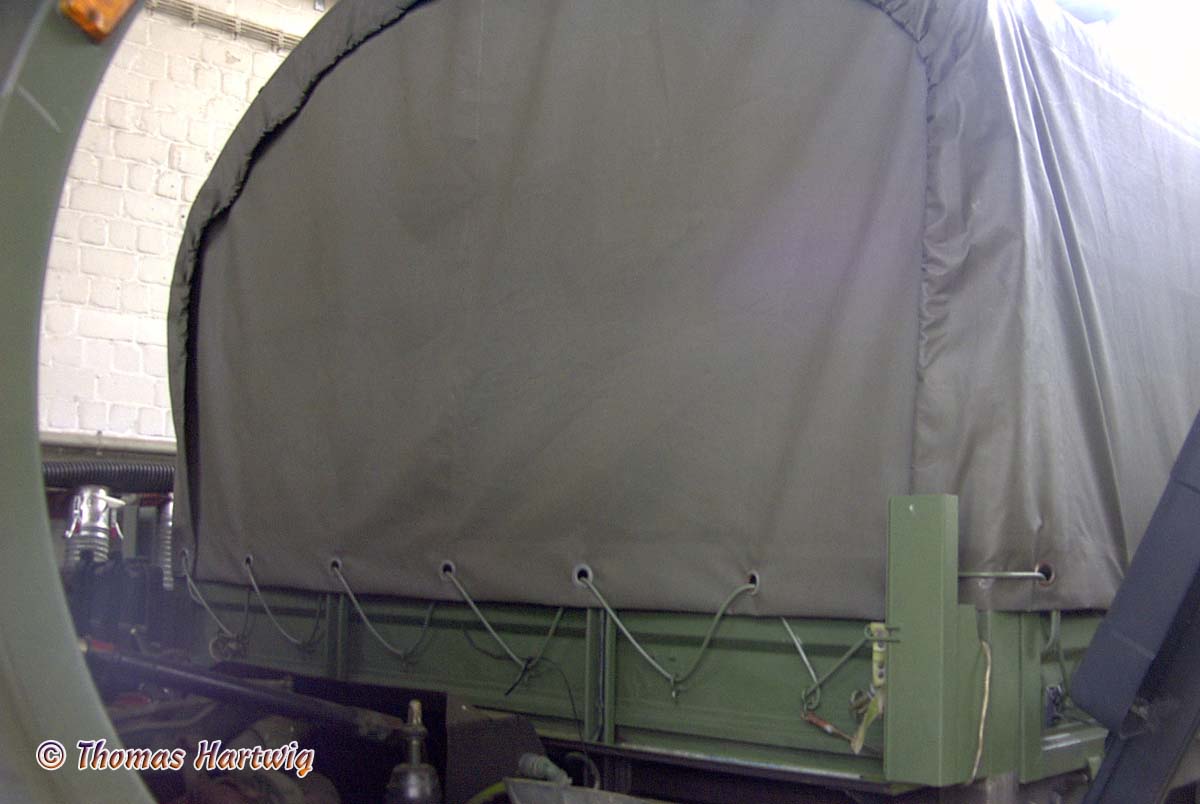

Environ 22.000 véhicules ont été livrés à partir de 1977 avec environ la moitié d'entre eux en version 4 x 2.  Les premieres séries  ont reçu une ciasse en bois  remplcé en 1979 par une caisse en acier
Il fut utilisé pour le transport des marchandises et du personnel, comme véhicules de communication avec un shelter
Caractéristiques

Poids: 12.200 kgs
Longueur: 7,14 m
Largeur: 2,47 m
Hauteur: 3,25 m

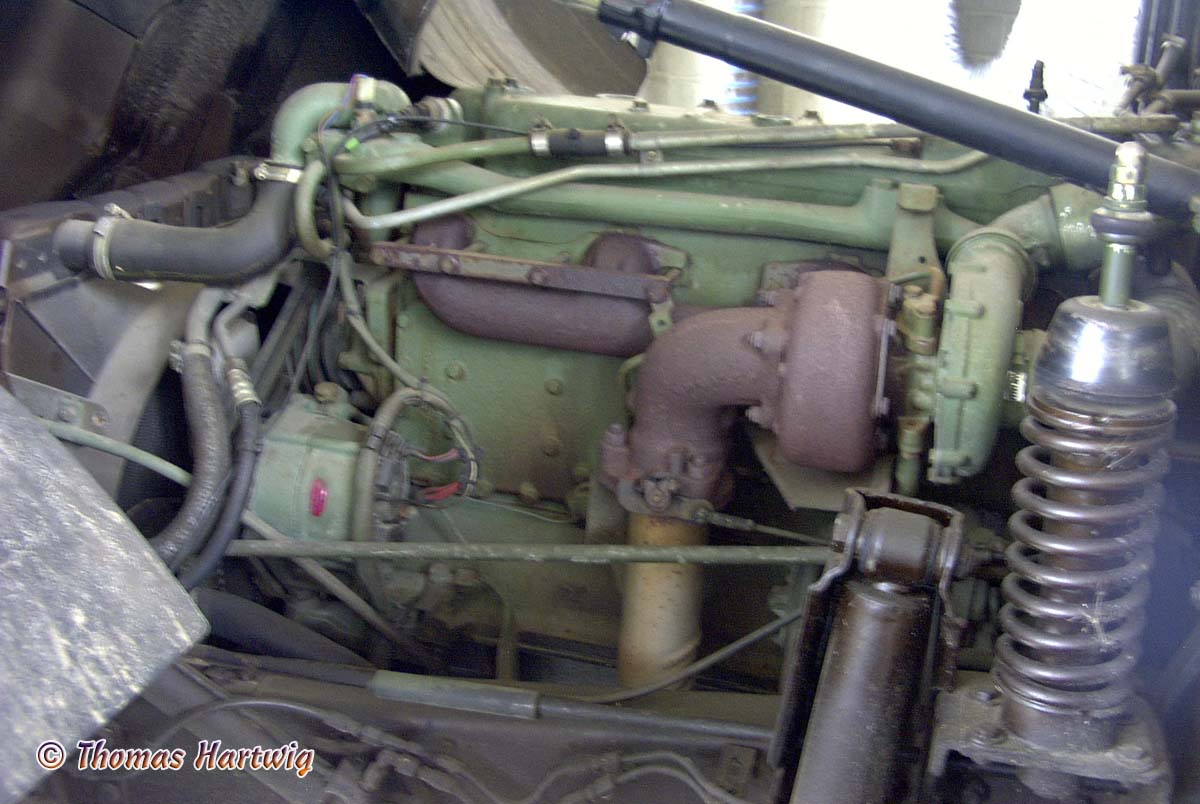

Moteur: 6 cylindres type OM 352 AV,
675 cm3 , turbo, refroidi par liquide.
Puissance: 168 à 2.800 tr / min.
Transmission: 5-vitesses.
Installation électrique: 24 volts, à masse négative.
Type de carburant: Diesel.
Capacité de carburant: 135 litres
Automonomie 325 km




Mercedes Lkw 5 T DB 1017



The DB 1017 was developed by Mercedes to meet the requirements of theBundeswher in the 5 ton range . It is  issue to  a commercial vehicle with a minimum of modifications to suit it for military use. Modifications included the electrical system (24V), use of low-torsion platform with stowage boxes and adequate structure plus mounting points for van bodies and installation of an observation hatch in the roof of the cab. The cab has storage space for personal equipment at the rear.
Around 22.000 vehicles were delivered from 1977 with about half of them being the 4 x 2 version.
In  1977 early vehicles receive a wood cargo body but in 1978 a steel type was used
The 1017 is used for transportation of cargo and personnel, as communication vehicles with a shelter
Technical Data

Weight: 12.200 kg
Length: 7.14 m
Width: 2.47 m
Height: 3.25 m

Engine: 6-cylinder, type OM 352 A V, 5.675 cm3 , turbo-charged, liquid cooled.
Horsepower: 168 at 2.800 rpm.
Transmission: 5-speed.

Electrical system: 24 volt, negative ground.
Fuel type: Diesel.
Fuel capacity: 135 liter
Range: 325 km
