Cannone-Mitragliera Scotti Isotta Fraschini Model

Cannone-Mitragliera Scotti Isotta Fraschini Modele 38 Annee 1942 La Spezia
English Translation
Merci à AMB Brescia Pour les photographies


Pour un tir Anti Aérien il faut des armes à feu ayant un débit de tir important Ce débit de tir donne une probabilité d’impact importante pour une altitude allant de 1500 à 1000 mètres
Cannone-Mitragliera Scotti Isotta Fraschini Modèle 38
La Mitrailleuse Scotti anti aérienne est étroitement liée la Mitrailleuse Oerlikon. En effet vers 1930 commencé la collaboration entre Oerlikon et la Societa Anonima «Armi automatic Scotti" (en abrégé Armiscotti) de Brescia.
Ces firmes reçoivent un appel d’offre du Ministère italien de l'Air pour la mise au point d’un canon de 20 mm. à tir rapide devant être monté dans les ailes des avions . Ce armes à feu de dernière génération devaient être le nec plus ultra Le directeur d’ Armiscotti Alfredo Scotti s’attelle au programme et rapidement des usines de Brescia et Milan sortent plusieurs centaines de canon à tir rapide de 20 mm fabriqués pour le marché italien, en particulier pour l'armement des avions. Armiscotti vent la licence à d'autres pays notamment en 1933 à la société suisse Brevetti AG Scotti, basée à Zurich Celle-ci a deux actionnaires, Alfredo Scotti et Emil Georg Bührle. Bührle qui en 1936 sera l'unique actionnaire et directeur de Oerlikon.
En 1939, un partenariat entre Armiscotti et Isotta Fraschini est signé
Isotta Fraschini est une entreprise fabriquant des automobiles de luxe, autobus et des moteurs d’avions

L'usine est située à Milan. Cette collaboration aboutie à la production de mitrailleuses de 7,7 et 12,7 mm ainsi que des canons de 20 mm à tir rapide, spécialement conçu pour les avions.
Ainsi, l'Isotta Fraschini Scotti équipe entre autre le SM84 Savoia-Marchetti.
Les munitions
Le canon utilise des cartouches d’une longueur de 137 mm. pour un poids de 320 grammes.
Il y a un modèle avec un traceur HE Les munitions se trouvent sur une bande placé dans une chargeur hélicoïdale embarqué
Caractéristiques
Calibre: 20 mm.
longueur du canon: 70 calibres.
Poids en ordre de route 300 kg.
poids en Batterie 227.5 kg.
Cadence de tir: 250 coups par minute
V°830 m / sec
Portée maximale: Horizontale et Verticale : 2135 mètres / 2.500 mètres
Azimut: 360 degrés.
Site -15 à 85 degrés.

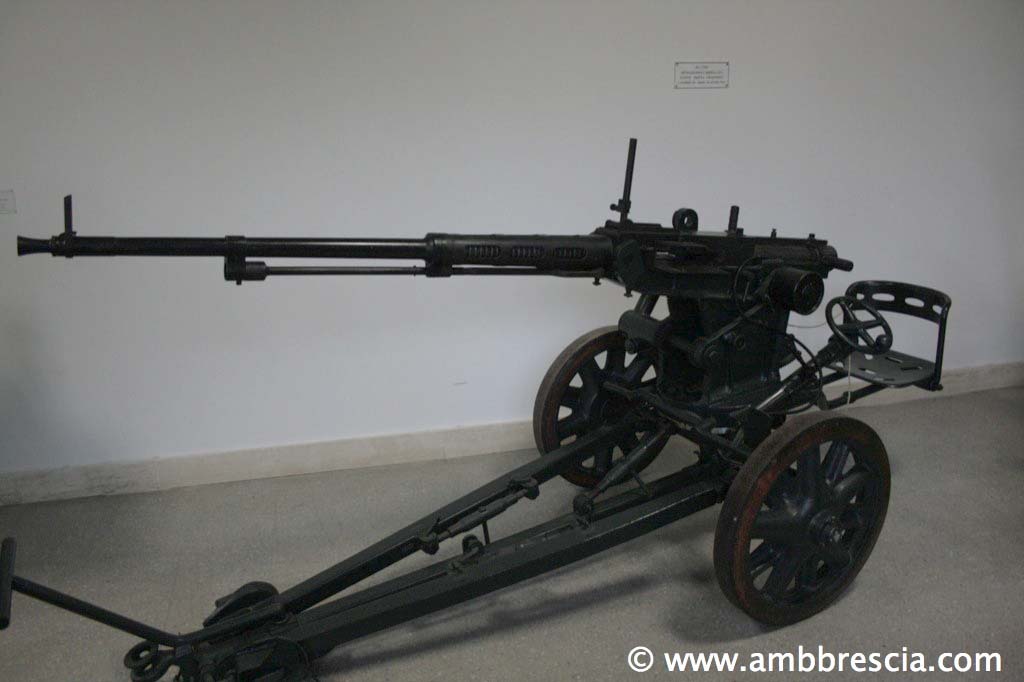

Cannone-Mitragliera Scotti Isotta Fraschini Modèle 38 La Spezia


For a anti-aircraft fire is requires firearms with a rate of fire important who gives a probability of impact for a significant elevation range from 1500 to 1000 meters
Cannone-Mitragliera Scotti Isotta Fraschini Modèle 38
The anti-aircraft machinegun Scotti is closely linked with Oerlikon machine guns. Indeed in 1930 started the collaboration between Oerlikon and the Societa Anonima "Armi automatic Scotti" (abbreviated Armiscotti) Brescia.
These firms receive a contract from the Italian Ministry of Air to the development of a 20mm gun. quick-fire to be installed in aircraft wings. These firearms of the latest generation will be the nec of ultra
The ultimate director of Armiscotti Alfredo Scotti tackle the program quickly and factories in Brescia and Milan manufacture several hundred of quick-fire 20 mm cannon for the Italian market, especially for the arming of aircraft.
Armiscotti wind the license to other countries, particularly in 1933 in the Swiss to
Brevetti Scotti AG, based in Zurich
It has two shareholder Alfredo Scotti and Emil Georg Bührle. Bührle which in 1936 will be the sole shareholder and director of Oerlikon.
In 1939, a partnership between Armiscotti and Isotta Fraschini is signed
Isotta Fraschini is a manufacturer of luxury automobiles, buses and aircraft engines
The factory is located in Milan. This collaboration resulted in the production of machine guns of 7.7 and 12.7 mm and 20 mm rapid-fire gun, specially designed for aircraft.

So, the Isotta Fraschini Scotti guns were mount in Savoia-Marchetti SM84.
Ammunition
The gun uses cartridges with a length of 137 mm. and a weight of 320 grams.
There is a model with a tracer HE
Ammunition are placed on a tape in a helical board charger
Technical Data
Caliber: 20 mm.
Barrel length: 70 calibers.
Weight (road position) 300 kg.
Weight in Battery 227.5 kg.
Rate of fire: 250 rounds per minute
V ° 830 m / sec
Maximum range: Horizontal and Vertical: 2135 meters / 2,500 meters
Azimuth: 360 degrees.
Sight 15 to 85 degrees.
