Missile Anti Char Milan Montpellier









Milan Montpellier
English Translation
Merci à Michel Barbaize pour ses conseils et ses précisions



MILAN (Missile d'infanterie léger antichar)
MILAN est un missile anti char portable de moyenne portée, fabriqués par Euromissile. Euromissile est un consortium initialement créé par Aerospatiale-Matra de France et d'Allemagne, de DaimlerChrysler Aerospace, maintenant une filiale de la société EADS.
Dans les années 70, ce missile anti-char a été développé pour l'armée française et allemande et plus de 10 000 lanceurs et 360 000 missiles ont été produits depuis 1972. Le MILAN est en service dans 41 pays


MILAN
Le Milan fut le Missile anti char qui redonna à l’infanterie une arme anti-char très efficace car aucun char de l »époque ne pouvait résister à son impact et à distance de sécurité de surcroit et cerise sur le gâteau d’autres objectifs pouvait être pris pour cible avec efficacité bunkers entre autres
Le MILAN (Missile d'infanterie léger antichar) fut le premier Missile européen de lutte anti tank missiles filoguidé
Les études commencent en 1962 pour  assurer la succession de l'ENTAC" car tous deux sont des missiles moyennes portées.
Le SS11 quant à lui, missile de longue portée (3 km) il sera remplacé par le HOT (4 Km).

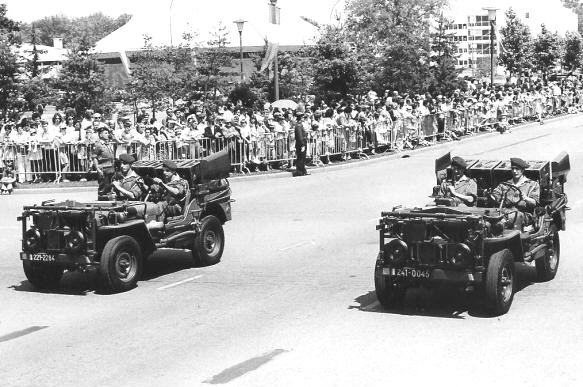

JEEP ENTAC


L’arme est prêtre pour les essais en 1971, et a été acceptée en 1972. Il s'agit d'un missile guidé par un fil métallique,du type SACLOS (Semi-Automatic Command to Line-Of-Sight) , ce qui signifie que le tireur doit avoir en permanence sa mire rivée sur l’objectif pour guider le missile. Le Milan sera ensuite équippé dune camera thermique MIRA pour le tir de nuit
Avec cette arme voit le jour une joint-venture nommée Euromissile créé en 1972 par les 'Allemands de Daimler-Benz Aerospace (DASA) et les Français d’Aerospatiale SA. Euromissile va prendre une position de leader dans le Monde dans le domaine des missiles
avec toute une famille de missiles au milieu des années 70 avec le Milan le Hot et le missile anti aérien Sol air Roland
Il a fait depuis l'objet de plusieurs mises à niveau technologiques le Milan est désormais à la 4e génération, et il a toujours été produit en 2009 Le chemin est long pour arriver à l arme actuelle qui possède des têtes militaires en tandem HEAT seules capables de percer les blindages ERA des chars russes de la derniere génération
En effet les blindage ERA mettent en eche les missiles ATGM(W) (anti-tank guided missile (ATGM) or anti-tank guided weapon (ATGW))qui ont précédé les HEAT
Equipé de cette ogive de dernier cri le blindage ERA peut être percé
Description

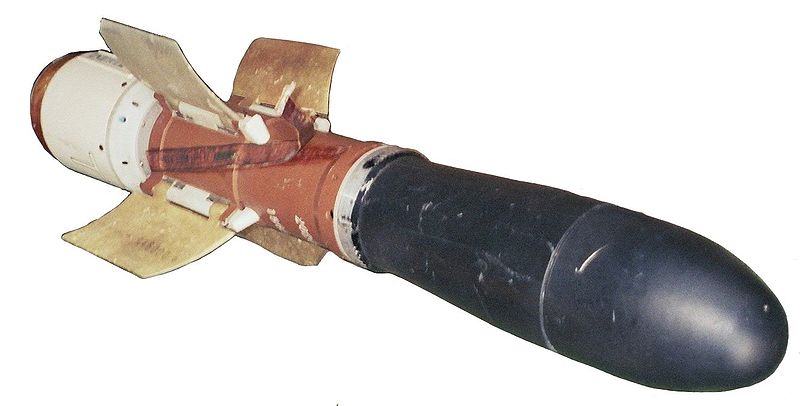

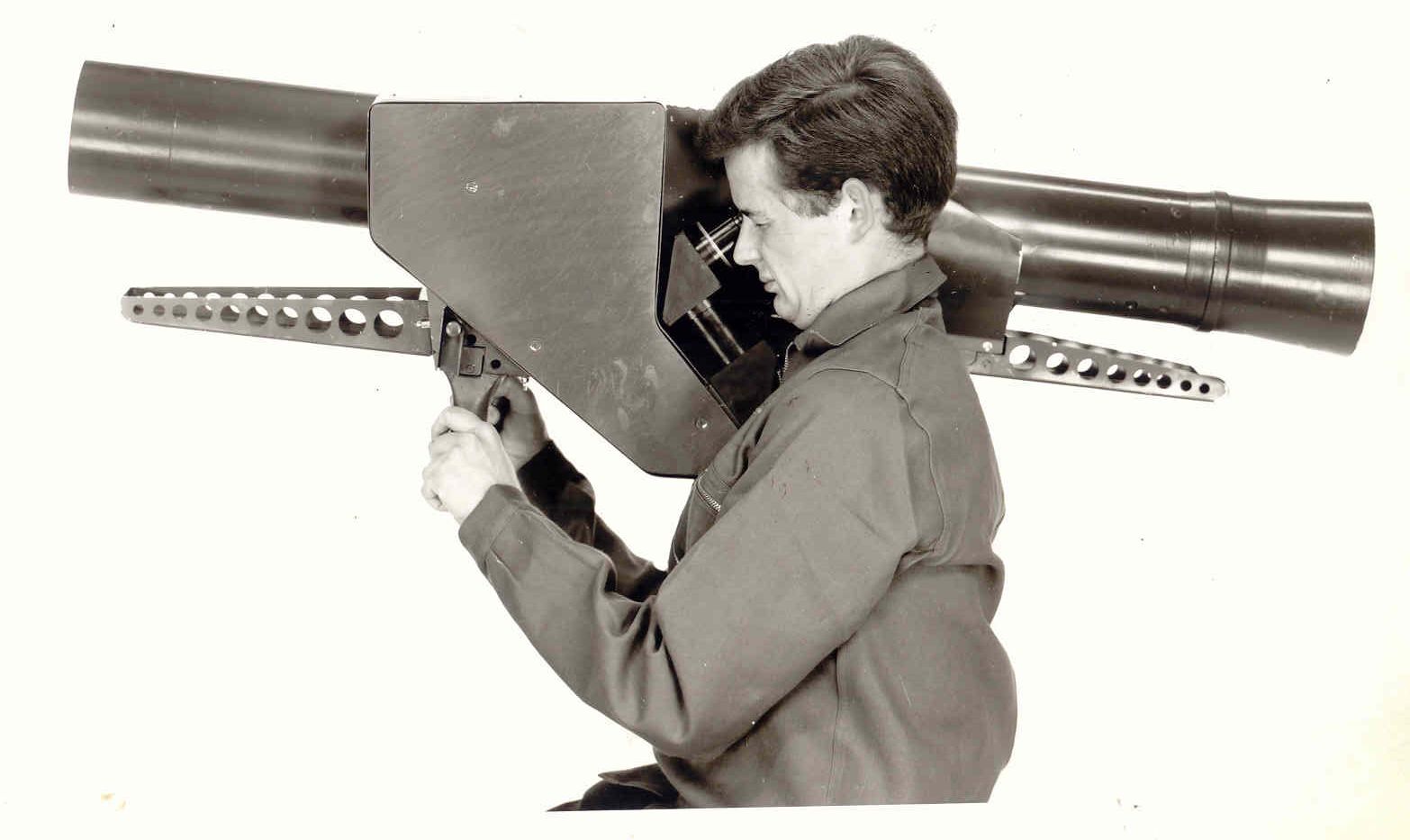

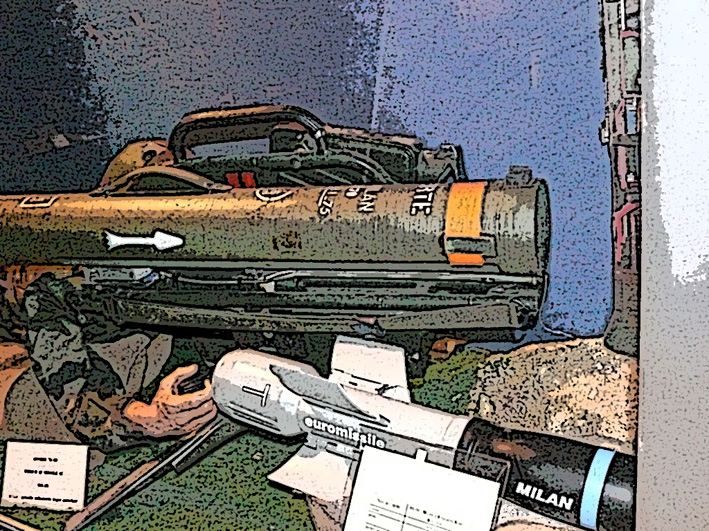

Prototype Milan (  vous me rrrecnnaissezz !!!! c'est un colleur de plastique)

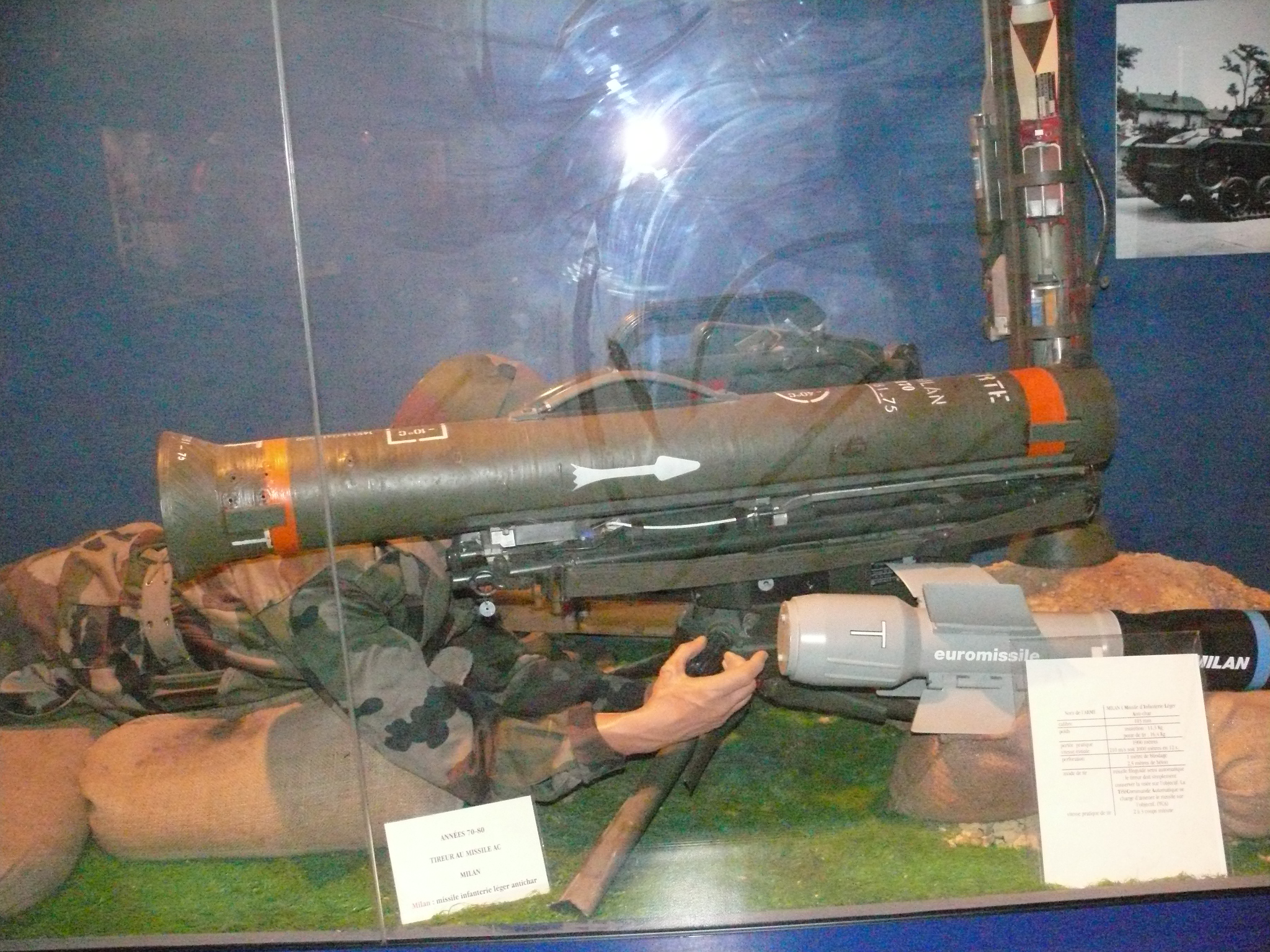

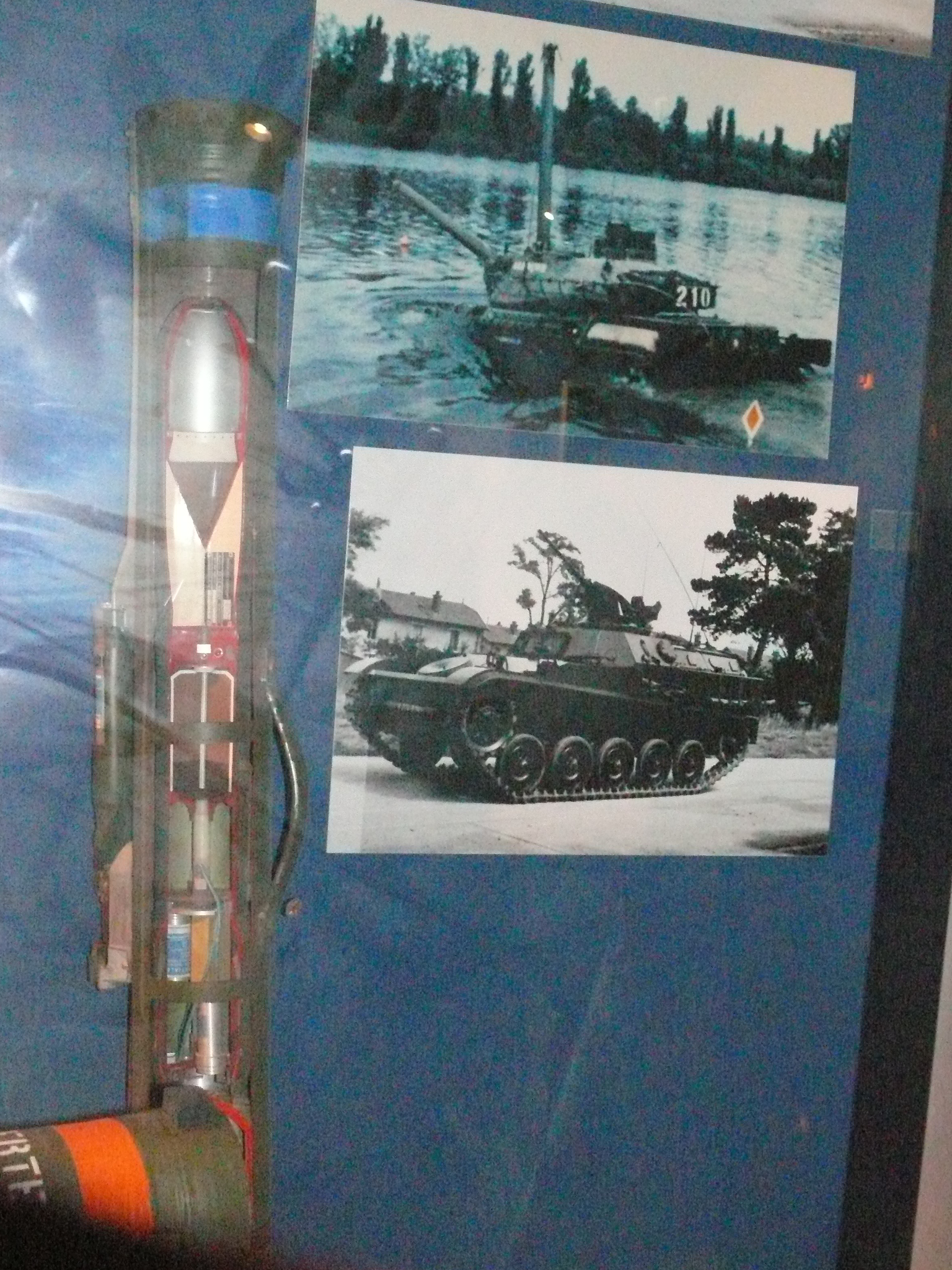

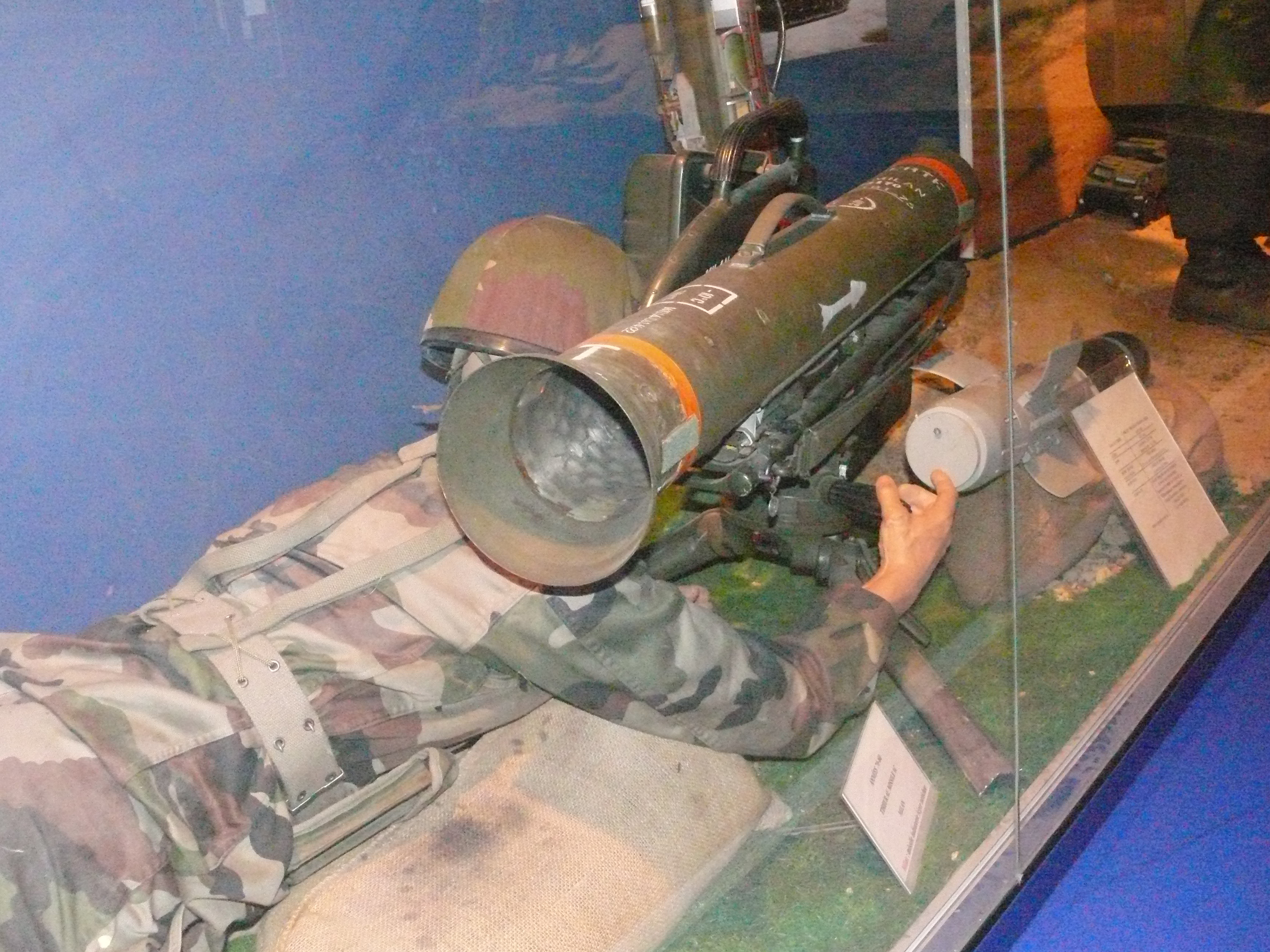

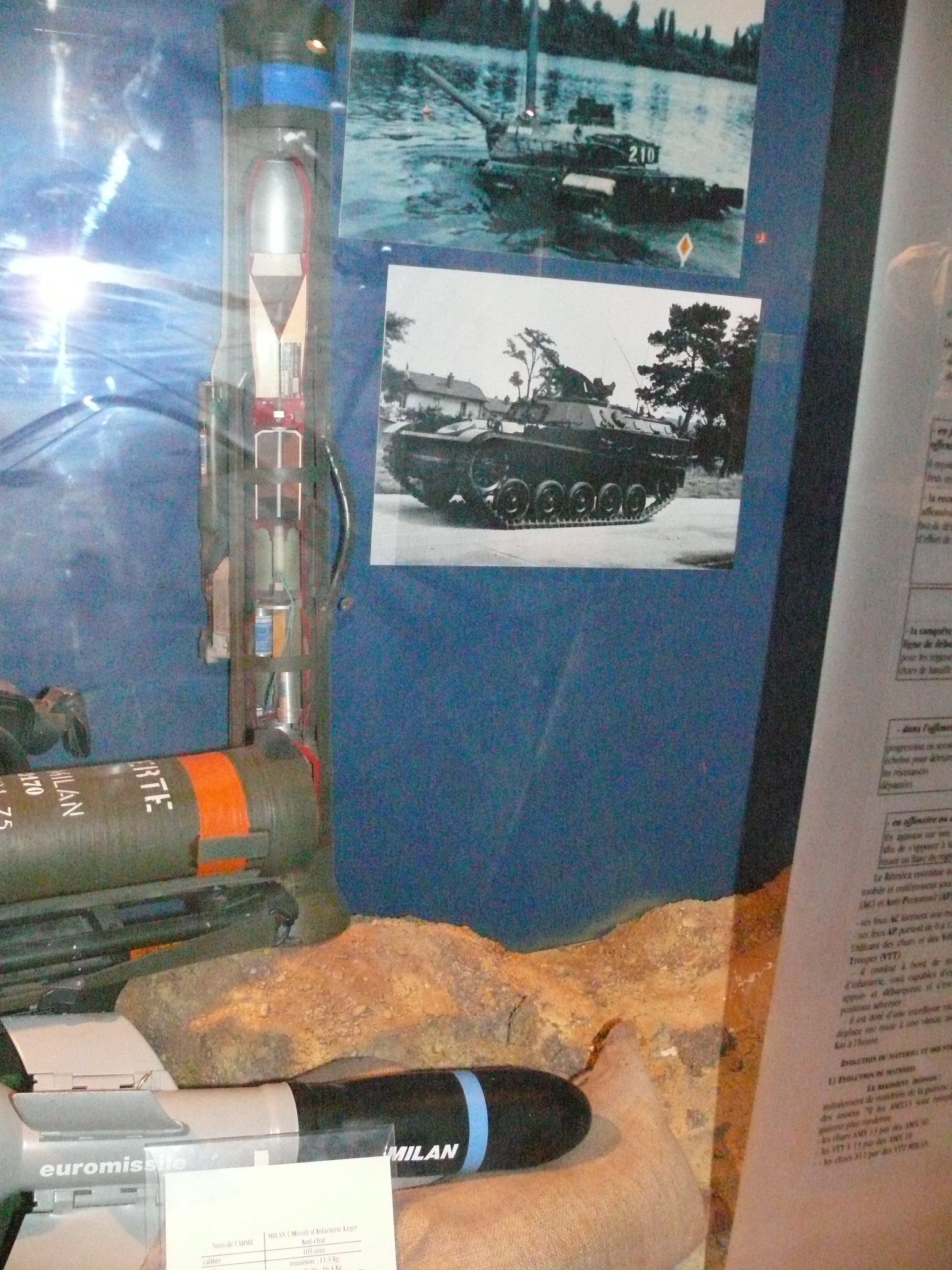

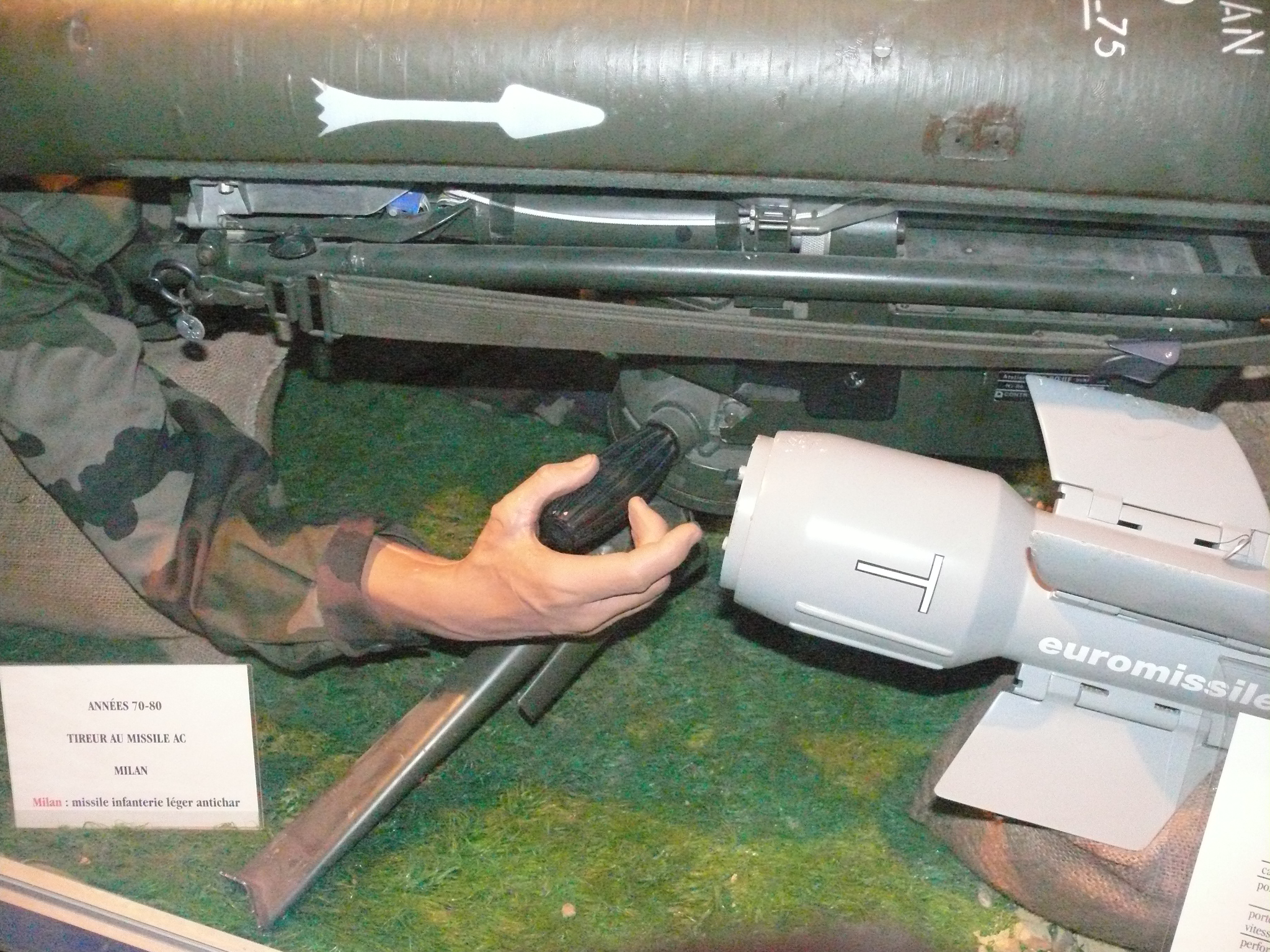

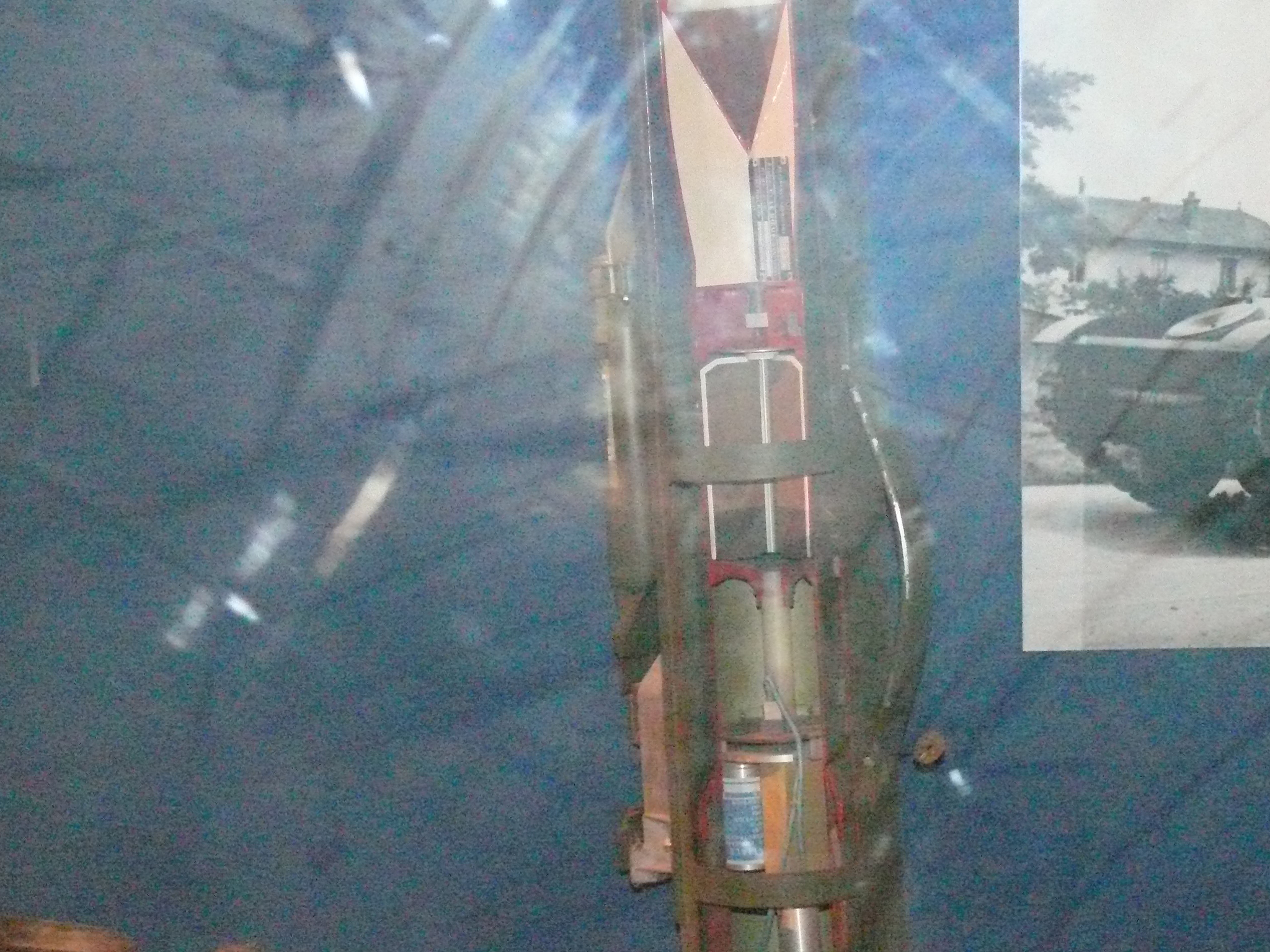

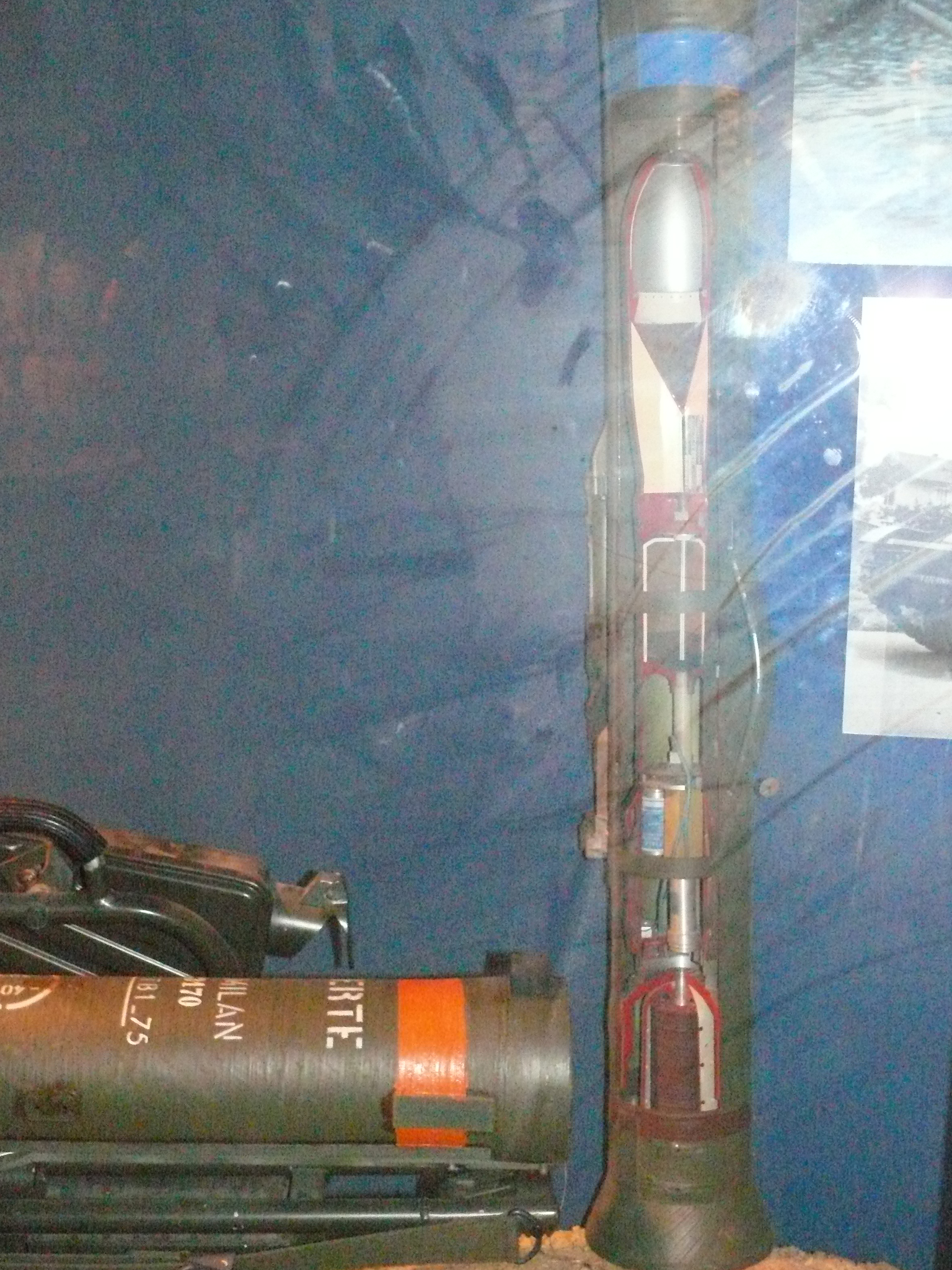

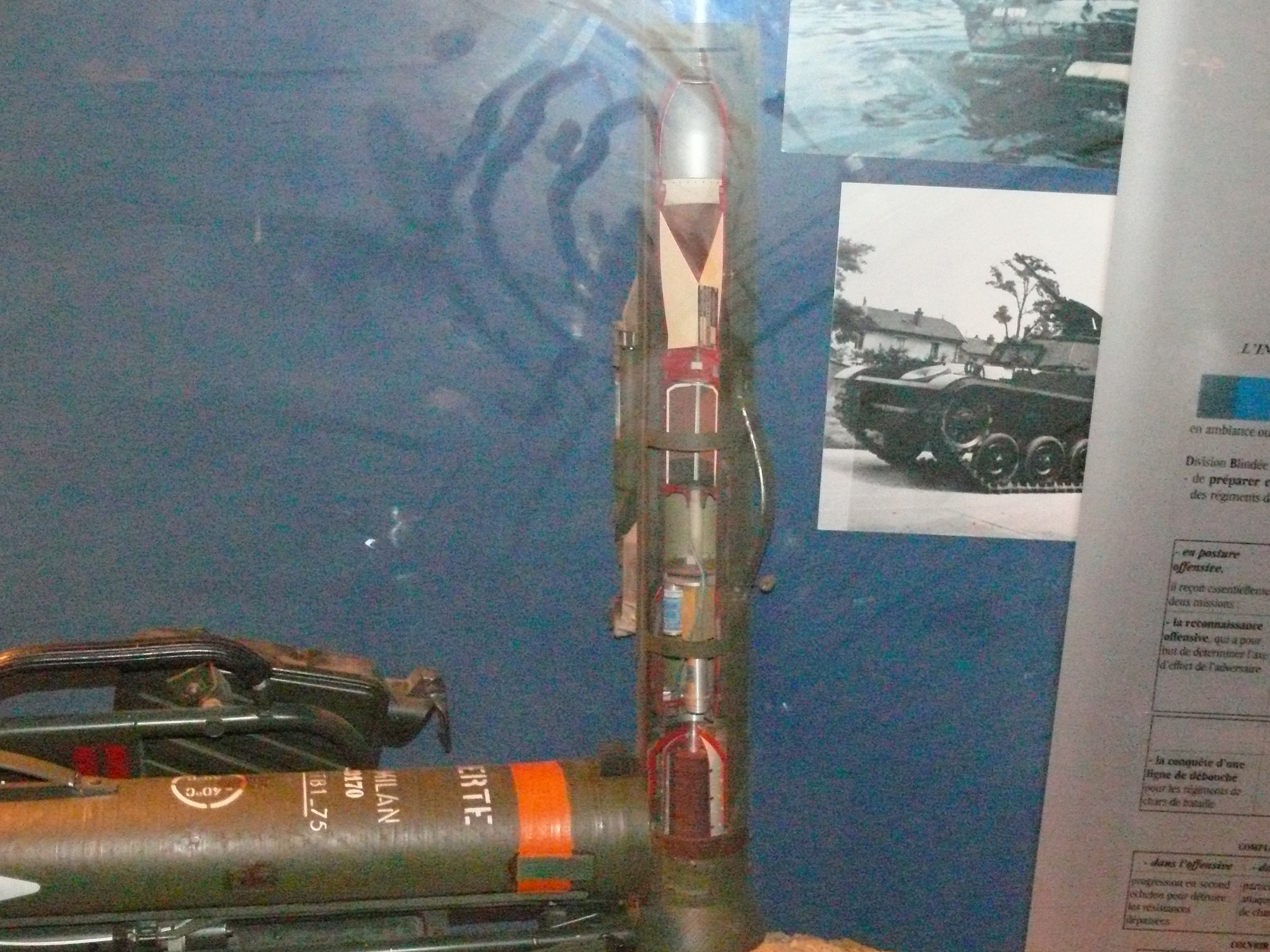

Le Milan se compose de deux éléments principaux, le lanceur et le missile
Ces deux élément sont couplés et agissent de concert
Pour le tir, l'opérateur ne doit garder que la cible alignée dans son viseur le système SACLOS fait le travail (Semi Automatic Command to Line of Sight)
Le missile est guidé sur l'ensemble de sa trajectoire par un dispositif automatique de contrôle à distance en utilisant le rayonnement infrarouge (MILAN 1) ou d'une lampe flash électronique (MILAN 2).
Pour le combat on trouve une équipe de deux postes de tir MILAN affecté à trois ou quatre escadrons formant le peloton antichar du régiment L »équipe de pièce se compose de deux hommes: le tireur qui porte le poste de tir et le chargeur ou assistant tireur qui porte deux missiles. Le tireur vise la cible et tire. Le missile est lancé depuis un container placé sur le poste de tir , le tube de lancement est éjecté vers l'arrière du lanceur. Le lanceur peut alors être rechargé
Immédiatement après le lancement des ailerons se déploient pour stabiliser le missile.
Après le départ le missile est allumé et le moteur fusée maintient le missile en vol
La cible étant calée dans le réticule le missile file vers elle à une altitude de 05. M ( pour éviter les obstacles ). L'explosion produit au moment de l'impact avec la cible, même avec des angles d'incidence élevée (pouvant aller jusqu'à 80 º). La cadence de feu est de trois coups par minute.
Le Milan peut être utilisé n'importe à terre ou à partir de n’importe quel véhicule,

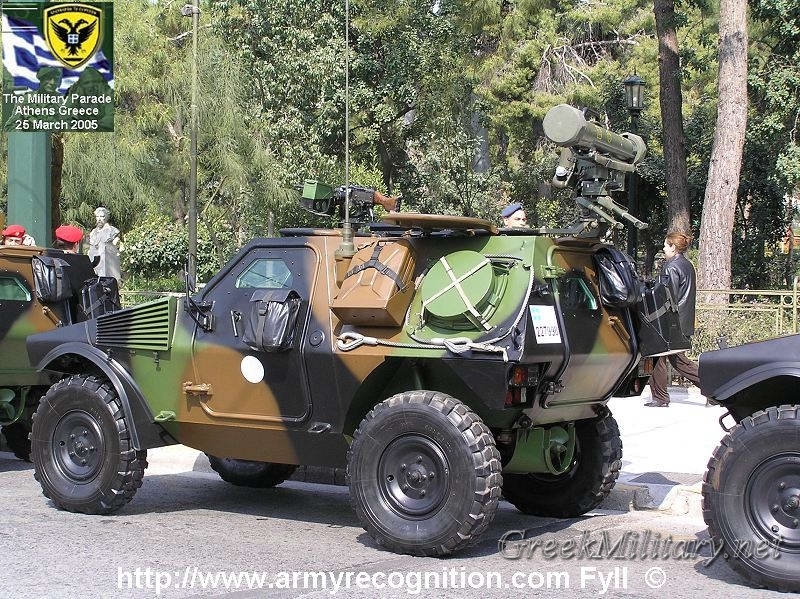

VBL (Merci Alain)

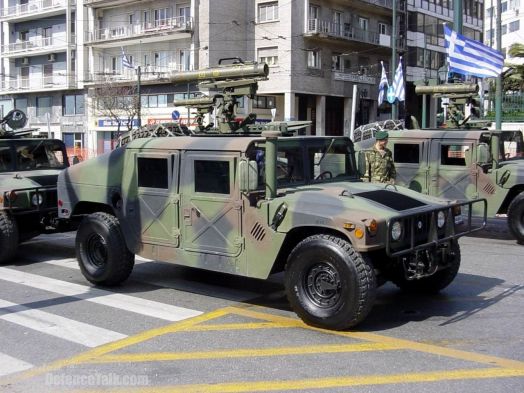

Hummer (Internet)

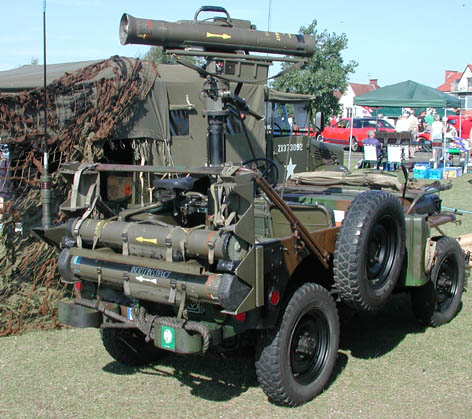

Jeep (internet)

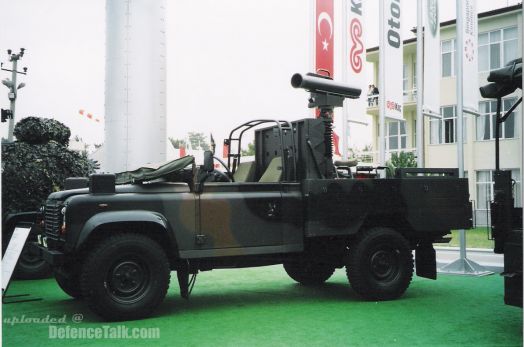

Land Rover (Internet)


Le trépied peut être placé sur le toit il possède une sécurité et une pince de dégagement rapide. Des tourelles ont été développés pour les véhicules à chenilles permettant de tirer les missiles à l‘abri du blindage
Versions
MILAN: simple, à charge formée (1972)
MILAN 2: simple, à charge formée (1984)
Milan 2 est la deuxième génération d'armes anti-char. C’est le résultat d'un projet de développement commun entre la France et l'Allemagne de l'Ouest, et la Grande Bretagne .
Les missiles Milan, seront construit sous licence au Royaume-Uni, par British Aerospace Dynamics. L'Armée de terre Britannique a fait l'acquisition de plus de 50.000 missiles.
Le Milan 2 est semblable au Milan 1 dans les lignes générales(affut trépied et transport du missiles) Un simple clip permet de solidariser les deux Pour le tir, le système de guidage SACLOS fera le reste
Le Milan a équipé l'armée britannique et un bataillon d'infanterie blindée a été équipé de 24 postes de tir et de 200 missiles. Il ya des plans à plus long terme pour remplacer le Milan avec des missiles américains Javelin ou israélien Gill
MILAN 2T: à charge Tandem (1993)
En Décembre 2008, l'Inde a commandé 4100 MILAN 2T .Ces missiles seront construit par Bharat Dynamics, en quatre ans

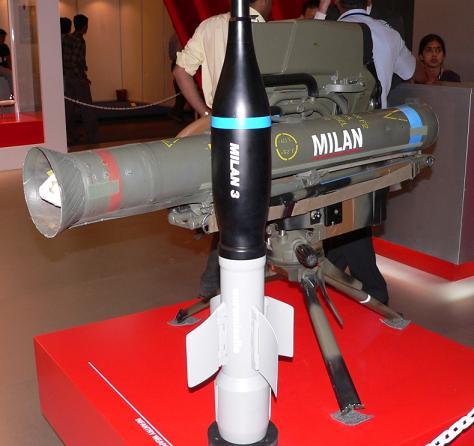

MILAN 3 charge Tandem, (1996)
MILAN 3, armé d'une ogive de tandem avec un nouveau poste de tir résistant aux CME Il est en production depuis 1996 et a été commandé par la France, de Chypre et de deux autres armées.
MILAN 3 Le système est en production depuis 1996 et sa tête militaire 2T (tandem) peut détruire tous les blindages réactifs. Avec sa nouvelle version son pouvoir létal est énorme
car il résiste aux CME
Ce système MILAN 3 est proposé comme nouveau système ou une mise à jour du matériel existant pour les pays déjà équipés de la MILAN 1, 2 ou 2T..
MILAN ADT-ER, (nouveau lanceur ADT + nouveau missile ER)
La dernière génération de la famille MILAN, synthétise toues les qualités et les leçons engrangées par le missiles depuis 30 ans. L’optronique porte à 3000 mètres à s’est adaptée à l'évolution des besoins de la mission sur le champ de bataille moderne
MILAN ER: Extended Range
MILAN ER est une nouvelle génération d'armes d'infanterie de tactique et combat en milieu urbain. Il maintient l'ensemble des performances et caractéristiques opérationnelles de la famille MILAN (ergonomie, la fiabilité, la précision, la robustesse et la souplesse tactique de l'utilisation), mais aussi englobe toutes les technologies modernes nécessaires pour répondre aux nouvelles exigences dans le combat tout en se maintenant dans un ordre de prix compatible avec les contraintes actuelles des budgets militaires
Le poste de tir MILAN ADT a intégré l’ image thermique avec une sortie vidéo qui permet le fonctionnement à distance. Avec deux missiles, le Milan ADT pèse moins de 45 kg.
Le MILAN ER missile a une portée étendue à 3000 m et une tete militaire double effet qui peut pénétrer 1000 mm de blindage réactif (ERA) ou des blindages laminés homogènes (RHA Rolled homogeneous armor), ou plus de 3 m de béton armé. Une attaque directe peut être menée car on a amélié de la capacité anti-brouillage.
Le premier guide de tir du missile a eu lieu en Mai 2006.
Le premier test du système complet,a eu lieu en Octobre 2006. Le poste de tir ADT a été qualifié par la DGA en Janvier 2007, suivie par une série de succès de l'évaluation des essais en Mars 2007.
En Décembre 2006, l'Afrique du Sud a passé commande pour le poste de tir MILAN ADT MILAN avec 3 missiles. Les cinq premiers systèmes de production en série ont été livrés en Février 2008.
La Libye a commandé en août 2007, mais l'attribution du contrat n'a pas été confirmée. Le système complet est en cours d'évaluation pour l'armée française.
Le Milan au combat

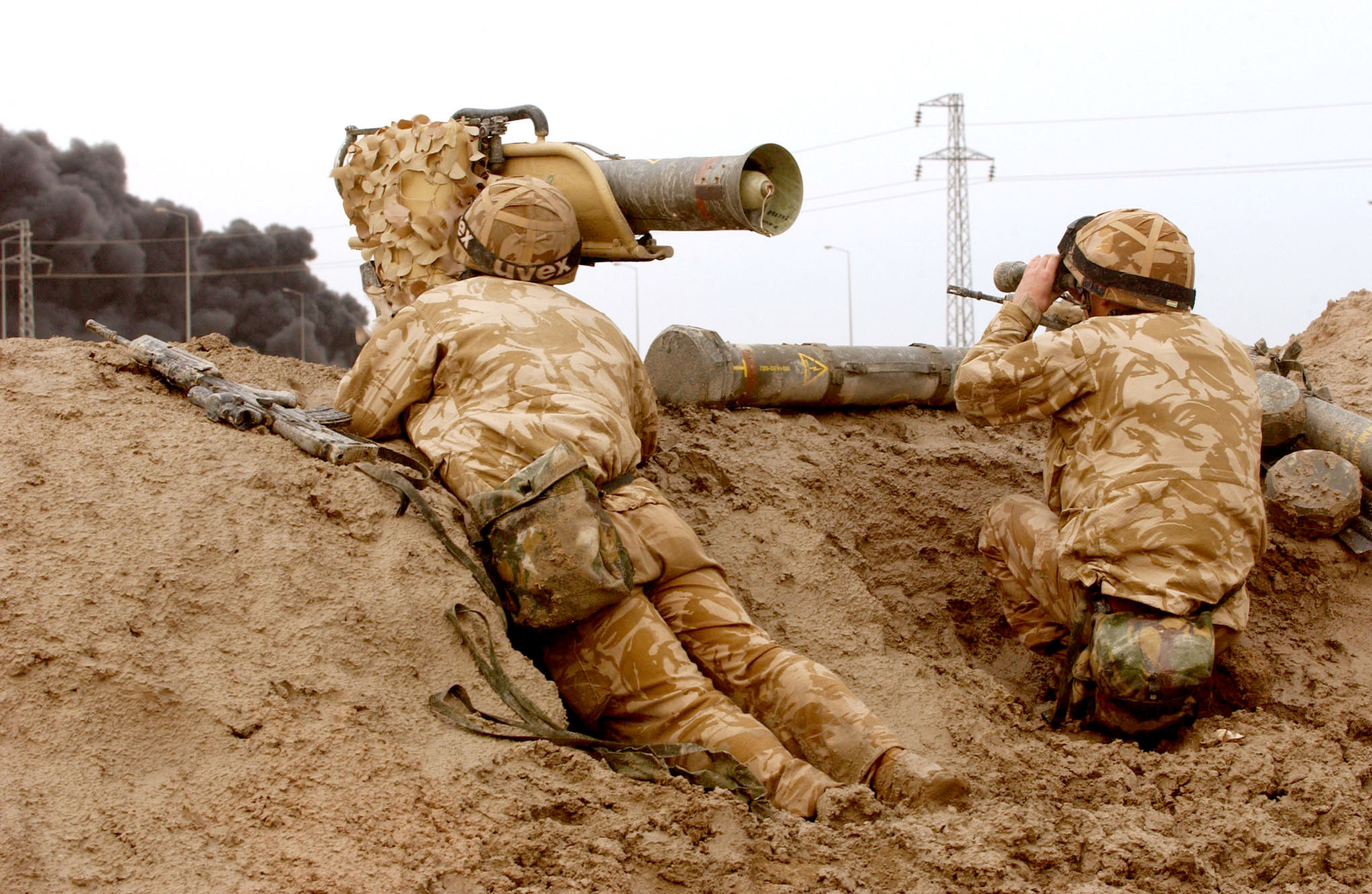

Irak 2003


Il a été utilisé dans la plupart des conflits
La liste est longue
une anecdote
Au Tchad en 1987, 12 Toyota tchadiennes avec des postes Milan, ont detruits 60 T-55s et T-62S Libyens en une seule rencontre.
Versions
MILAN: Simple, à charge formée (1972)
MILAN 2: Simple, à charge formée (1984)
MILAN 2T: Tandem, (1993)
MILAN 3: Tandem, (1996)
MILAN ER: Extended Range

Tireur Milan Legion Etrangère

Caractéristiques
Milan

Visée SACLOS SYSTEME avec fils
Poids 7,1 kg
Longueur 1,2 m
Diamètre 125mm
Moteur-fusée à carburant solide
Tete militaire Tandem
Impact mécanisme de contact
Portée 400 - 2000 m
Vitesse 200 m / s
MILAN 2
Visée SACLOS SYSTEME avec fils
Poids 6,73 kg
Longueur 918mm
Diamètre 125mm
Moteur-fusée à carburant solide
Tete militaire Tandem
Impact contact
Porté 25 - 2000 m
Vitesse 720 km / h
MILAN 3


Visée SACLOS SYSTEME fil
Poids 6,73 kg
Longueur 1,2
Diamètre 125mm
Moteur-fusée à carburant solide
Tête militaire Tandem
Impact Mécanisme de contact
Portée 25 - 2000 m
Vitesse 720 km / h
MILAN ER
Visée SACLOS SYSTEME fil
Poids 13 kg
Longueur 1,2
Diamètre 115mm
Moteur-fusée à carburant solide
Tête militaire Tandem
Impact mécanisme de contact
Portée 3000 m
Vitesse 720 k
m / h

MILAN(Missile d'infanterie léger antichar)


MILAN is a portable medium-range, anti-tank weapon manufactured by Euromissile,. Euromissile is a consortium originally set up by Aerospatiale-Matra of France and DaimlerChrysler Aerospace of Germany, now a subsidiary of the EADS Company.
In the 70s this anti tank missile was developed for the French and German Armies and over 360,000 missiles and 10,000 launch units have been produced since 1972. MILAN is in service in 41 countries
MILAN

Prototype Milan


Milan was the first of a series of infantry anti-tank weapons that seriously started to challenge the supremacy of the main battle tank on the battlefield and in In addition of his capacity to defeating main battle tanks (MBTs) from all aspects, Milan is also required to have a secondary capability against other battlefield targets, such as fixed defences
The MILAN ( Missile d´infanterie léger antichar )is the first European Anti tank guided Missile
Design of the MILAN started in 1962 to insure the succession at the SS11 ENTAC

Jeep ENTAC

.
It was ready for trials in 1971, and was accepted for service in 1972. It is a Wire Guides SACLOS (Semi-Automatic Command to Line-Of-Sight) missile, which means the sight of the launch unit has to be aimed at the target to guide the missile. The MILAN was aft equipped with a MIRA thermal sight, for night-firing
With this joint venture named Euromissile created in 1972 by Germany's Daimler-Benz Aerospace (DASA) and France's Aerospatiale SA. Euromissile take a leader position in the wolrd in the Missile domain
This Since the mid-1970s, and to this day, its Milan and Hot anti-tank weapons and the Roland surface-to-air system have been highly successful. it has since undergone several technological upgrades Milan now is at the 4th generation and he was always manufactures in 2009 It is a long way for a weapon Later MILAN models have tandem HEAT warheads to annihilate the new ERA protection in developments in russian Armour
The ERA armour could defeat earlier ATGM (W) anti-tank guided missile (ATGM) or anti-tank guided weapon (ATGW)precursor of the HEAT
But with the new warhead the ERA could be penetrated and main charge penetrate the armor behind.
Description
The Milan consists of two main components, the launcher and the missile
These are simply clipped together to prepare the system for use.
On firing, the operator has only to keep his aiming mark on the target and the Semi Automatic Command to Line of Sight (SACLOS) guidance system will do the rest.
The missile is guided for its entire trajectory by an automatic device of remote control using the infra-red radiation (MILAN 1) or an electronic-flash lamp (MILAN 2).
In typical deployment, one squad of two MILAN firing posts can be assigned at company level and three or four squads form a platoon used at regiment The launch crew consists of two: the gunner who carries the firing post and the loader or assistant gunner who carries two missiles. The gunner places the sight mark on the base of the target and presses the firing button. The missile is launched from the launch container and the launch tube is ejected to the rear of the launcher. The launcher can then be reloaded
Immediately after launch the fins on the missile open to provide a stabilizing roll to the missile. After the missile is clear of the gunner, the sustainer rocket ignites.The gunner tracks the target simply by maintaining the position of the sight reticle centred on the target during missile flight. During flight the missile is automatically slaved at about 0.5m above the line-of-sight to avoid obstacles. The explosion of the charge occurs at the moment of impact with the target, even at high angles of incidence up to 80º. The rate of fire is up to three rounds a minute.
Various mounting installations enable MILAN to be used from any vehicle either placed with the tripod on the roof or secured by using a quick-release clamp. Twin turrets have been developed for tracked vehicles allowing the missiles to be fired under armour

VBL (Merci Alain)
Hummer (Internet)
Jeep
Land Rover (Internet)


Versions
MILAN: Single, Shaped Charge (1972)
MILAN 2: Single, Shaped Charge (1984)
Milan 2 is a second generation anti-tank weapon, the result of a joint development project between France and West Germany, with British Milan launchers and missiles built under licence in the UK, by British Aerospace Dynamics.British Army has purchased over 50,000 missiles.
Like Milan 1 Milan 2 comes in two main portable components, which are the launcher and the missile. It is a simple matter to clip both items together and prepare the system for use. On firing, the operator has only to keep his aiming mark on the target and the SACLOS guidance system will do the rest
Milan had equipped British Army and an armoured infantry battalion could be expected to be equipped with up to 24 firing posts and 200 missiles. There are longer term plans to replace Milan with either the US Javelin or the Israeli Gill anti-tank missiles..
MILAN 2T: Tandem, Shaped Charge (1993)
In December 2008, India ordered a further 4100 MILAN 2T missiles from Bharat Dynamics, continuing the company's licence agreement for another four years
MILAN 3 Tandem, Shaped Charge (1996)
MILAN 3, armed with a tandem warhead with a new firing post with jam-resistant pulsed-beacon infrared guidance, has been in production since 1996 and has been ordered by France, Cyprus and two other armies.The MILAN 3 system has been in production since 1996 and due to its 2T (tandem) military warhead it can destroy modern reactive armour. With an upgraded kill potential and even better resistance to jamming and decoying, MILAN 3 is offered as a new system or as an upgrade to existing equipment for customers already equipped with the MILAN 1, 2 or 2T.
MILAN ADT-ER, (new ADT launcher + new ER missile)
the latest generation of the MILAN family, is banking on the latest in optronics and has an extended range of 3000 meters to cope with the ever changing mission requirements on the modern battlefield
MILAN ER: Extended Range
MILAN ER is a new generation infantry weapon for tactical fire support and precision close combat operations. He maintains all the performance and operational features of the MILAN family (ergonomics, reliability, accuracy, robustness and flexibility of tactical use) but also features the next generation technologies necessary to meet the new requirements in combat while keeping total life cycle costs compatible with the budgetary constraints of the armed forces
The MILAN ADT firing post has an integrated thermal imager with a video output which allows remote operation. With two missiles, the ADT weighs less than 45kg.
The MILAN ER missile has a range extended to 3,000m and a new, multi-effect warhead which can penetrate 1,000mm explosive reactive armour (ERA) or rolled homogenous armour (RHA Rolled homogeneous armor), or more than 3m of reinforced concrete. A direct attack mode has been added as well as improved anti-jamming capability.
The first guided firing of the missile took place in May 2006.
The first test of the complete system, firing post and missile, took place in October 2006. The ADT firing post was qualified by the DGA in January 2007 followed by a successful series of evaluation trials completed in March 2007.
In December 2006, South Africa placed the first export order for the MILAN ADT firing post with MILAN 3 missiles. The first five series production systems were delivered in February 2008.
Libya has orderd in August 2007 but the contract award has not been confirmed. The complete system is currently under evaluation for French Army.
Operations

Irak 2003


He was used in most of conflicts
The list may be to long
The most know is the figth in Chad when inn 1987, it appears that 12 Chadian Milan, post mounted on Toyota Light Trucks, were able to account for over 60 Libyan T-55s and T-62s.
Versions
MILAN: Single, Shaped Charge (1972)
MILAN 2: Single, Shaped Charge (1984)
MILAN 2T: Tandem, Shaped Charge (1993)
MILAN 3: Tandem, Shaped Charge (1996)
MILAN ER: Extended Range

Tireur Milan Legion Etrangère


Technical Data
Milan

Guidance SACLOS SYSTEM wire Steering
Weight 7.1 kg
Length 1.2 m
Diameter 125mm
Wingspan 0.26 m Operational
Engine solid-fuel rocket
Warhead heat Tande
Detonation
mechanism contact
range 400 - 2000 m
Speed 200 m/s
MILAN 2
Guidance SACLOS SYSTEM wire Steering
Weight 6.73kg
Length 918mm
Diameter 125mm
Wingspan 0.26m Operational
Engine solid-fuel rocket
Warhead heat Tande
Detonation
mechanism contact
range 25 - 2000 m
Speed 720km/h
MILAN 3


Guidance SACLOS SYSTEM wire Steering
Weight 6.73kg
Length 1.2
Diameter 125mm
Wingspan 0.26m Operational
Engine solid-fuel rocket
Warhead heat Tandem
Detonation
mechanism contact
range 25 - 2000 m
Speed 720km/h
MILAN ER
Guidance SACLOS SYSTEM wire Steering
Weight 13 kgs
Length 1.2
Diameter 115mm
Wingspan 0.26m Operational
Engine solid-fuel rocket
Warhead heat Tandem
Detonation
mechanism contact
range 3000 m
Speed 720km/h
