LRM Type 70 130mm 19 tubes Pékin









Type 70 130mm 19 tubes Pékin
English Translation
Merci à TMA_o pour ces photographies




Historique Voir ICI
History Click 1   2



Le Type 63 est la version LRM du VTT YW 531 LMR version
Nous trouvons diverses des versions

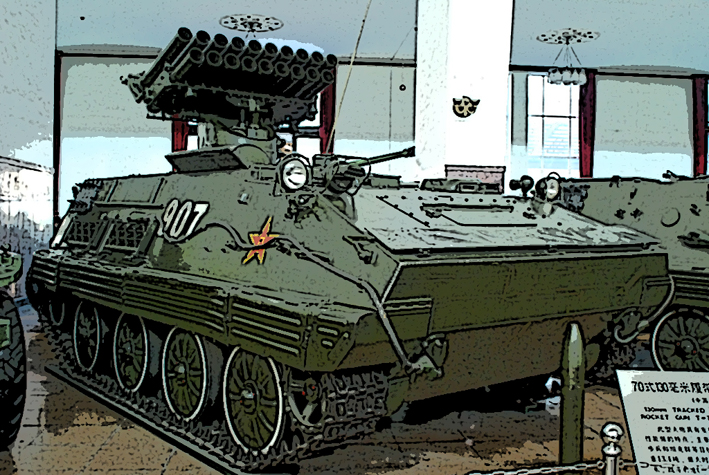

Type 70  lance-roquettes multiples (LRM) ou Multi-Barrel Rocket Launchers (MBRL) Cette version dispose de 19 tubes disposés en deux rangées une de neuf et une de dix tubes.
Type 80 et 85 (modernisé) ces engins possèdent de 30 tubes disposés sur trois lignes de dix tubes.
Tous les tubes sont parallèles les uns aux autres et montés sur un berceau.
Les roquettes utilisées avec ce LRM sont d’une seule pièce . Nous trouvons la roquette avec un moteur-fusée et son ogive La roquette possède le carburant pour le moteur-fusée.
La roquette est stabilisée en vol par une rotation lente
Roquettes
Type 63d HE très puissante Elle est verte avec des inscriptions en lettre noire.
Elle pèse 33 kg avec une charge militaire de 3 kg de TNT L'ogive est en métal. Elle possède des ailerons pour la stabilisation
Type 82 la fusée pèse 32 kilogrammes Elle est peinte en vert avec des lettre peintes en noire.
Caractéristiques (pour la roquette)
Calibre 130mm
Longueur 1.1 m
Poids 32/33 kgs Tête Militaire 3 kgs

Type 70 130mm rocket, 19-tube, APC
The Type 63 was the YW 531 MRLS version of this APC
We found versions
Type 70 Multi Rocket Launchers (MRL) or Multi-Barrel Rocket Launchers (MBRL) This version has 19 tubes arranged in two lines of nine and ten tubes.
Type 80 and 85 ( upgraded ) have 30 tubes arranged in three lines of ten tubes.
All the tubes are parallel to each other and mounted co-axially on a cradle.
Ammunition used with the weapon are one piece Rocket whith warhead attached with rocket motor. A fixed amount of propellant is contained in the rocket motor. Rocket is stabilized with a slow spin.
Rockets
Type 63 high explosive rocket is olive drab with black markings.
She has a weight of 33 kilogram with a main charge of 3 kgs of TNT The warhead is made of metal. The spin stabilize
Type 82 rocket weighs 32 kilograms The rocket is olive drab with black markings.
Technical data( for the rocket system)
Caliber 130mm
Length 1.1 m
Weight 32/33 kgs Warhead 3 kgs






Type 85 130mm rocket, 30 tube, APC
