Canon Anti Char PaK 43/41Draguignan









Pak 43/ 41 Draguignan
English Translation


Durant la deuxième guerre mondiale les allemands avaient une arme terrible pour arrêter et détruire les chars. Cette arme avait pour nom le canon de 88.
Le canon de 88 est l'arme anti aérienne et anti char la plus connue au monde. Son origine date des années 1920 .Elle est elle même issue d'un programme de la première guerre mondiale qui avait pour nom canon anti aérien
flak 18. En 1930 de la silhouette de ce canon est figée.
Affectée à la Wehrmacht et à la Luftwaffe, cette arme a servi durant la guerre d'Espagne comme arme anti-aérienne. La légende veut que durant cette guerre civile les troupes allemandes de la Légion Condor aient utilisé les canons de 88 pour enrayer une offensive des chars républicains.
Au début de la guerre de 39/45 cette arme a été utilisée aussi bien en anti char comme arme anti aérienne. C'était l'arme polyvalente par excellence de l'armée allemande.
Le canon de Flak 18, laissa la place aux
Flak 36 /37. Face au succès de cette formule les ingénieurs allemands décidèrent de créer une famille d'armes autour de cette pièce. Les études furent poussées plus avant sous le nom de Gërat 42. Ayant constaté que la puissance de l’arme arrivait à ses limites, les ingénieurs allemands décidèrent d'améliorer celle ci. La firme développa donc un nouveau canon anti char sous le nom de PaK 43 qui était une arme puissante mais aussi imposante.
Elle nécessitait l'utilisation d'un tracteur lourd pour tout déplacement. Face à la demande de pièces anti chars il fut donc décidé d'améliorer ce canon pour le rendre plus mobile Ainsi naquit le canon de PaK 43/41 qui est en fait un assemblage de divers éléments provenant de diverses pièces.

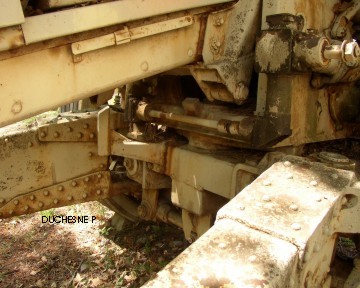

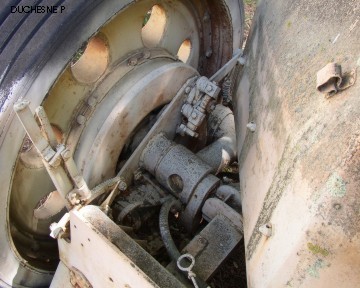

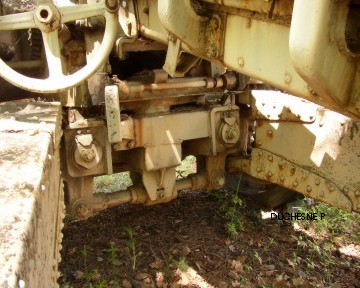

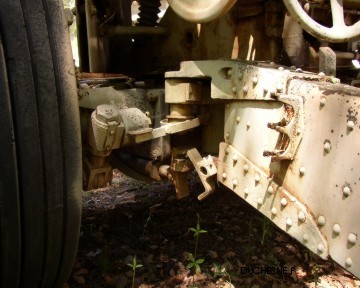

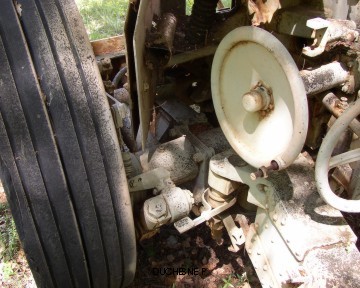

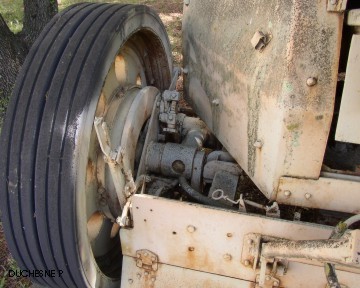

Il fut baptisé Sheunentor ou porte de grange. Le canon est monté sur un affût de flèche extrapolé de l'obusier 1e F H 18 de 105 mm. Le train de roulement provient du canon
sFH 18 de 150 mm. Par la suite ce canon fut monté sur le Tigre II.
Les munitions de cette arme étaient différentes des munitions anti aérienne et surtout beaucoup plus puissantes.



Merci Vincent


Caractéristiques de l'arme.
Calibre 8 8mm
Longueur. 6.61 m
longueur du tube 5.126m
Poids en ordre de marche. 4.715 kgs
Pointage Azimut - 8 + 40, site 360°
V/O obus perforant 1.130 m/ seconde Obus explosifs 952 m/ seconde
Poids du projectile perforant 10 kg explosif 9.5 kg
Puissance de pénétration 184 mm/ a 2000 m Portée maximum 15 Km



Autres photoscopes Others Walk Around  Voir ICI    2    3











PaK 43/41









During World War II the Germans have  a terrific weapon to stop and destroy  ennemies tanks. This weapon has a  name It is the 88.
The barrel of the gun and 88 anti-air and anti-tank best is the best known in the world. Its origins date from the 20th . Itself, it is following a programme of the WW1  who was named Flak 18.
In 1930 the silhouette of this canon is frozen. Earmarked for the Wehrmacht and the Luftwaffe, this weapon was used during the Spanish Civil War as anti-aircraft weapon. Legend has it that during this Civil War German troops of the Legion Condor have used guns to stop  the offensive of  8  Republicans Tanks.
At the beginning of WW2 this weapon has been used both as anti-tank or  anti aircraf weapon. He was the versatile weapon by excellence of the German army.
The barrel of Flak 18, is remplaced by the Flak 36 / 37.
Faced with the success of this formula German engineers decided to create a family of weapons around this gun The studies were pushed further under the name Gërat 42. Having found that the power of the weapon came to its limits, engineers decided to improve
The engineers therefore developed a new anti-tank gun under the name PaK 43, which was a powerful weapon, but also impressive.
It would require use of a tractor heavy for any movement. Faced with the demand for anti tanks pieces it was therefore decided to enhance the gun in order to make it more mobile
Thus was born the canon of PaK 43/41 which is actually a collection of various elements from different parts.
He was baptized Sheunentor or barn door. The gun is mounted on a carriage extrapolated from the howitzer  FH 18 to 105 mm ,and the running gear comes from the barrel sFH 18 to 150 mm. Thereafter the gun was mounted on the Tiger II.
Be careful the anti tank shells of this weapon were differents from the  anti aircraft shells and  more powerful.
Merci Vincent

Technical Data
Caliber 8 8mm
Length. 6.61 m
Length of the tube 5.126m
Weight. 4,715 kgs
Scoring Azimut - 8 + 40, 360 ° Site
V / O piercing shells 1130m/ second  HE shells 952m/ second
Weight 10 kg projectile perforating 9.5 kg explosive
Penetration of 184 mm / a 2000 m
Range maximum 15 Km
