Canon Anti Aérien 8.8cm Flak 36 Saumur









Le Flak 36

English Translation

Les enseignements de la guerre d'Espagne ont permis aux états Majors de certains pays de mettre au point de nouvelles tactiques et de modifier certains matériels. Les Allemands furent de ceux là. Entre autre le canon 8.8 avait montré certains défaut qui furent rapidement modifié pour en faire une arme redoutable. Ainsi vit le jour la version Flak 36 et très rapidement la version Flak 37.
Ainsi à la déclaration de guerre la Wehrmacht avait en dotation trois types de 8.8 ; le Flak 18 le Flak 36 et celui de 37. La dénomination passa aussi de " Flugeuabwehrkanone "à " Flugabwerhkanone.
Les emplois furent aussi codifiés et durant l'été un manuel d'emploi arriva en dotation dans les unités. Ce manuel jette les bases de la Guerre Eclair ou Blitzkrieg. Il y est écrit entre autre que " les détachements d'assault seront suivis à courte distance par des canons anti-chars et des 8.8 qui auront pour tache de réduire toute poche de résistance ennemie. En décembre 1939 la Wehrmacht avait en ligne 9000 canons anti- aériens dont 2600 étaient des 8.8 et des 105 mm.

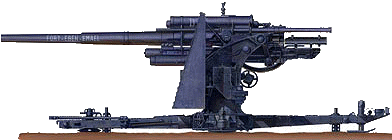

Le Flak 36

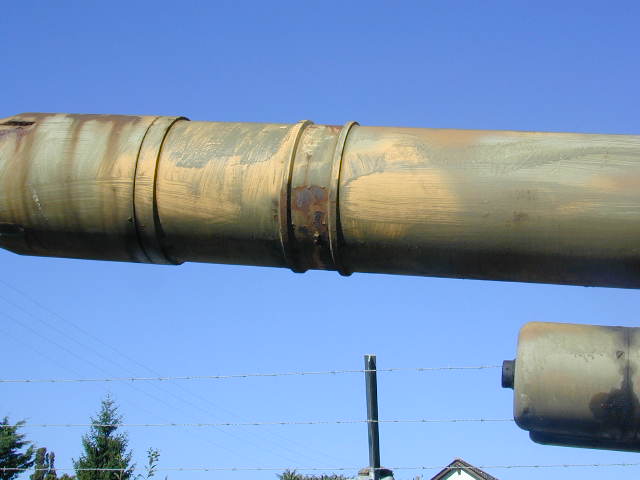

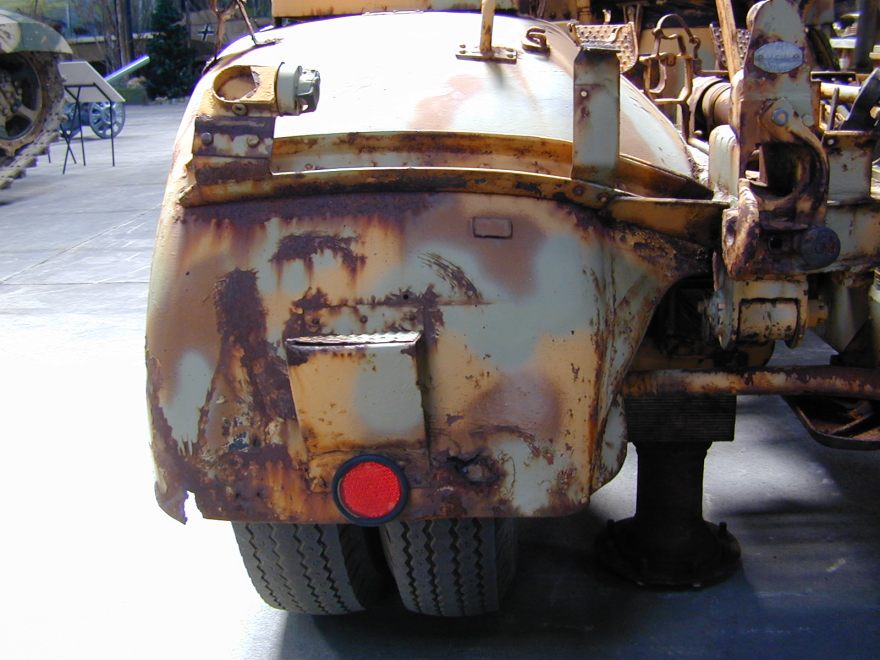

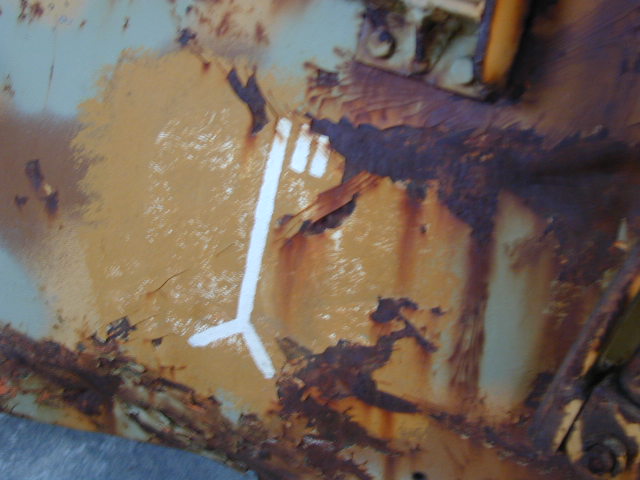

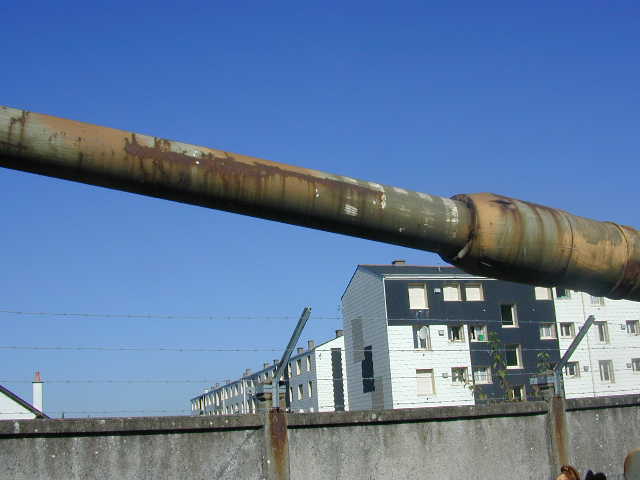

Les enseignements de la Guerre Civile Espagnole entraîna des modifications sur certains matériaux et le Flak 18 n'échappa à ces modifications. Si le système d'arme avait donné globalement satisfaction, certaines imperfections étaient apparues. Tout d'abord le système du train de roulement qui fut modifié. Les essieux avant et arrière devinrent interchangeables (alors que sur la version Flak 18 l 'essieu avant avec un train de pneu simple sur les versions ultérieures, les trains de pneus furent doubles) et les garde-boues perdirent le style voiture des années 30 pour adopter la silhouette que nous lui connaissons tous. Le tube fut aussi modifié .Il est fait en 3 parties, enveloppé dans un manchon et ce système permet une traction de celui ci dans n'importe quelle position et surtout une manutention plus rapide en cas de changement de tube.

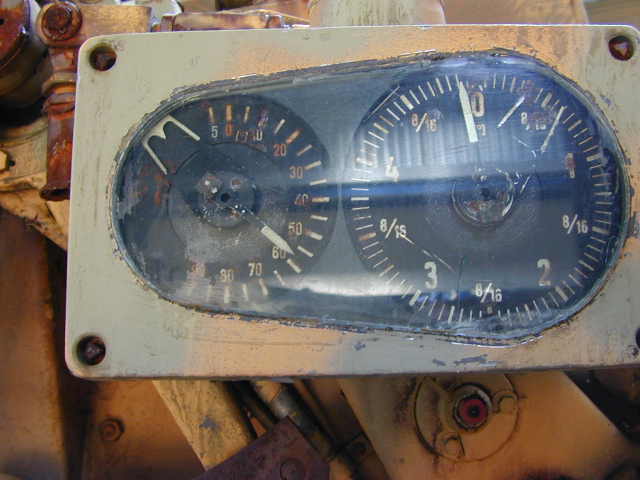

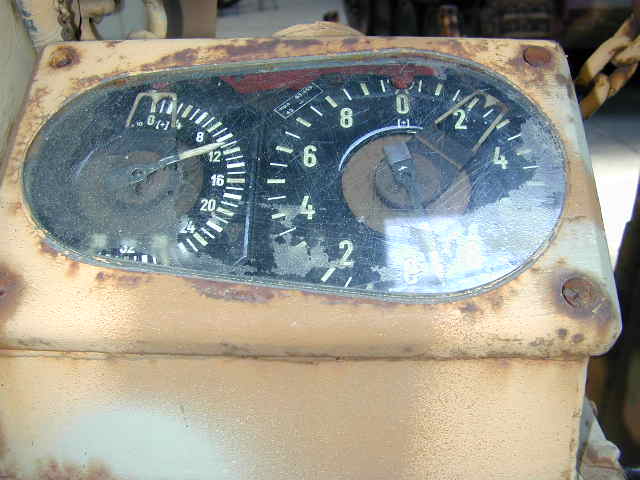

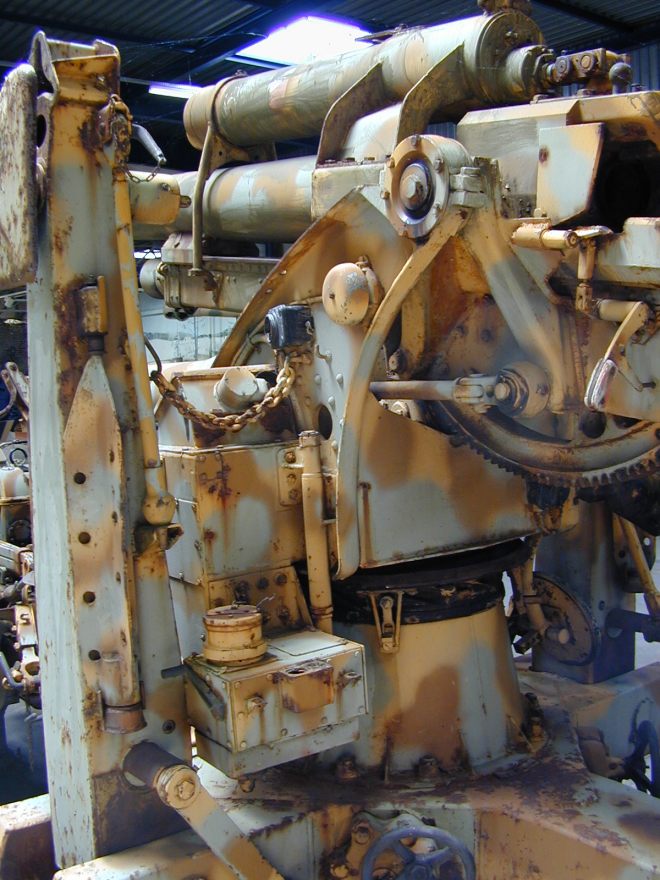

Les caractéristiques et les performances sont similaires à celui du Flak 18. Le Flak 37 La modification majeure sur cette version est l'adoption d'un système de conduite de tir et de suivi des cibles. Divers cadrans sur le coté gauche du berceau de l'arme permettent de donner les coordonnées des cibles à toucher. Les coordonnées de la cible sont données au " Funkmessgerate " ou Prédictor qui est un ordinateur avant l'heure.
Celui ci calcule l'altitude de la cible et donne les paramètres de tir pour régler les obus. Le personnel auparavant affecté à cette tâche peut être libéré pour d'autres fonctions au sein de la batterie. Le tube de l'arme est en deux parties. Le Flak 37/41 Plus tard une autre version du 8.8 fut développée à partir du Flak 37.
Un nouveau canon ayant les mêmes dimensions que les Flak 37 mais avec une chambre plus large fut adoptée. Mais seulement 12 pièces furent construites.

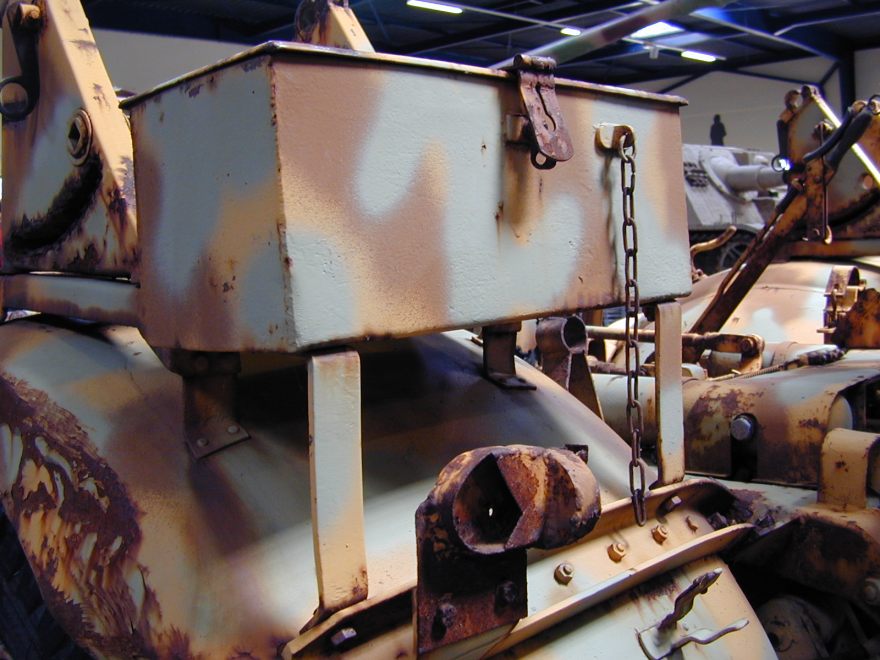

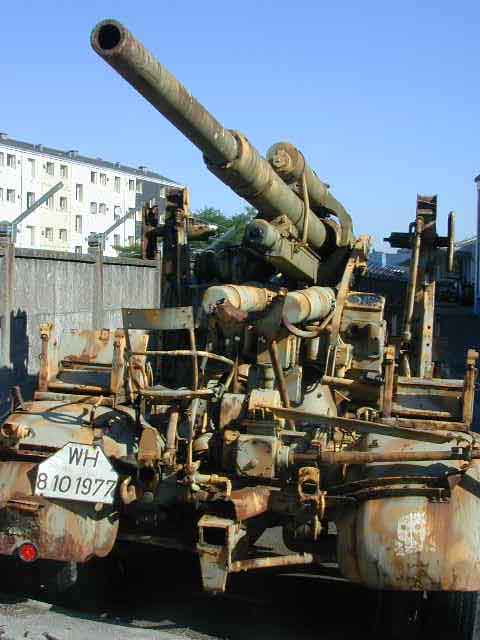

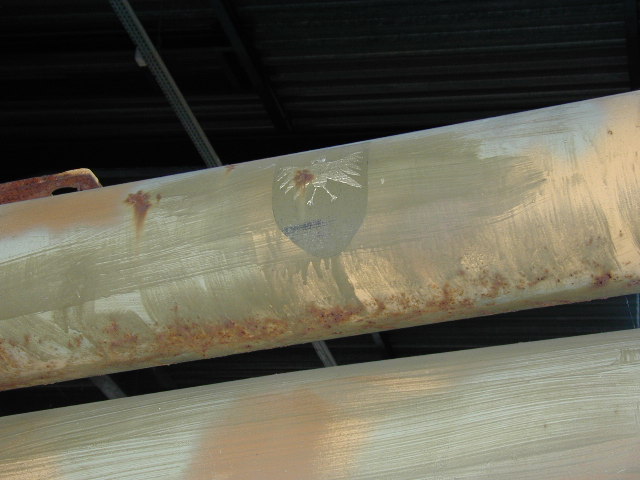

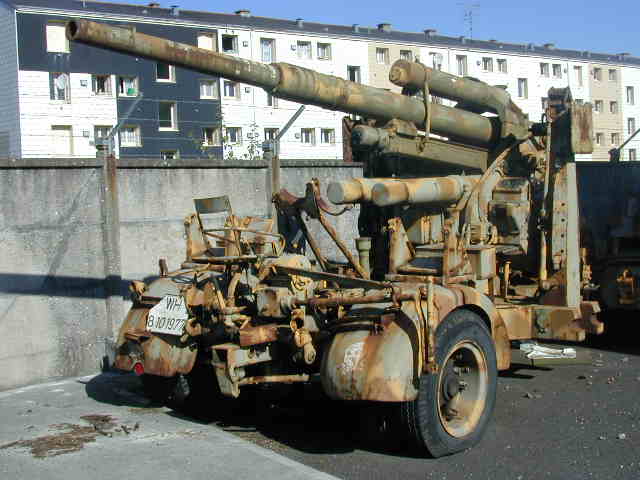

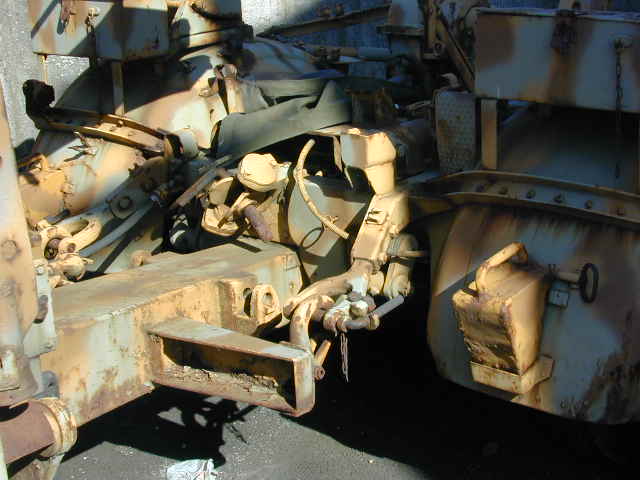

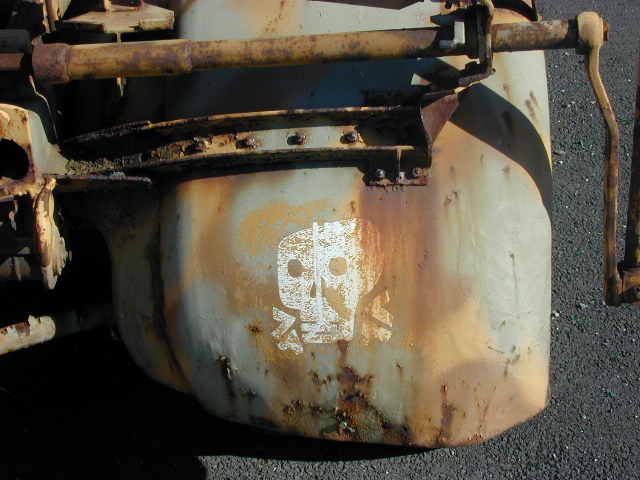

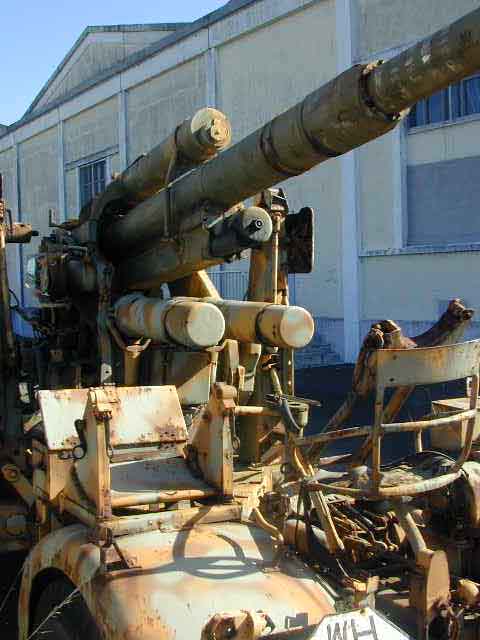

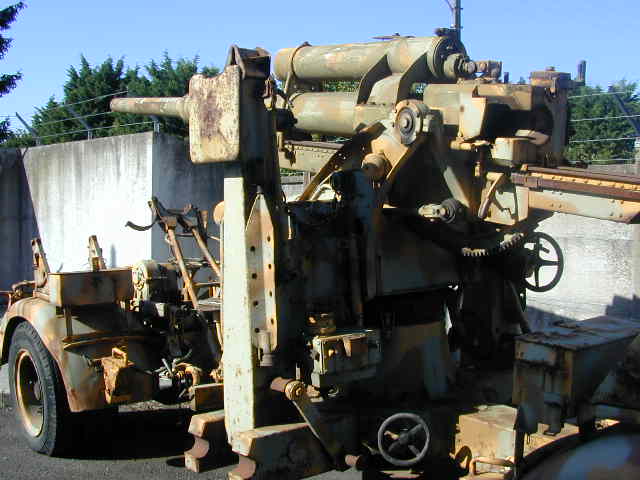

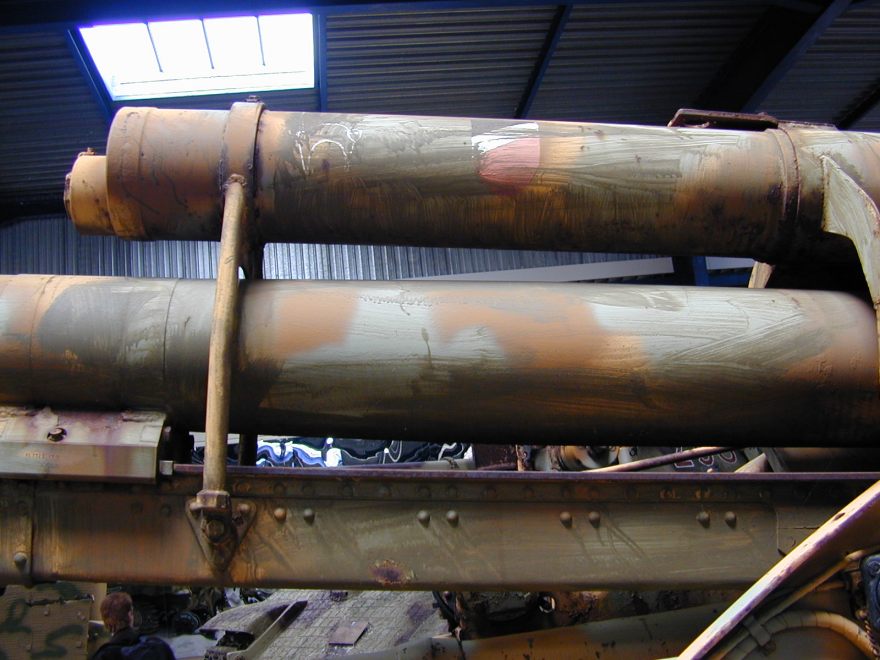

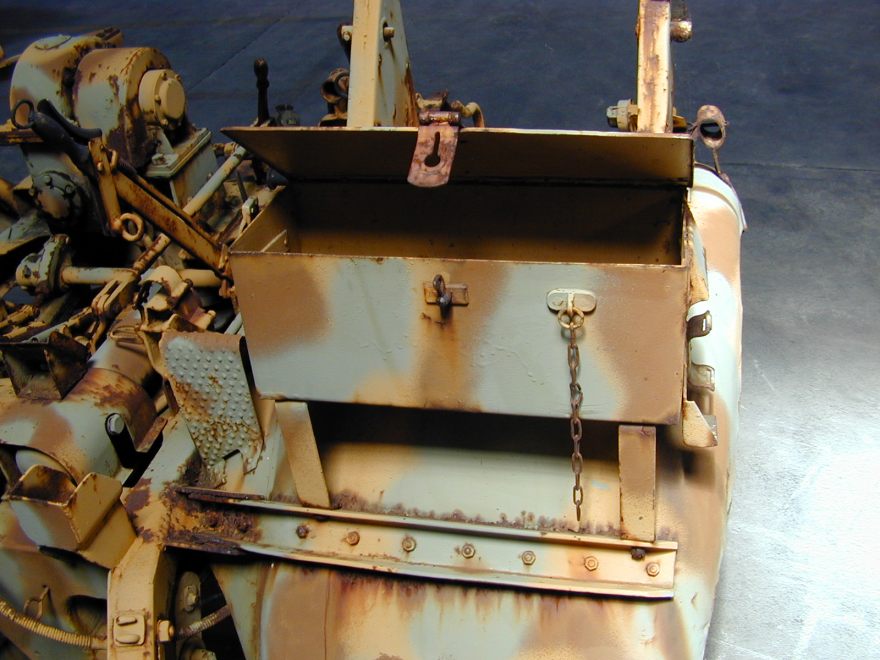

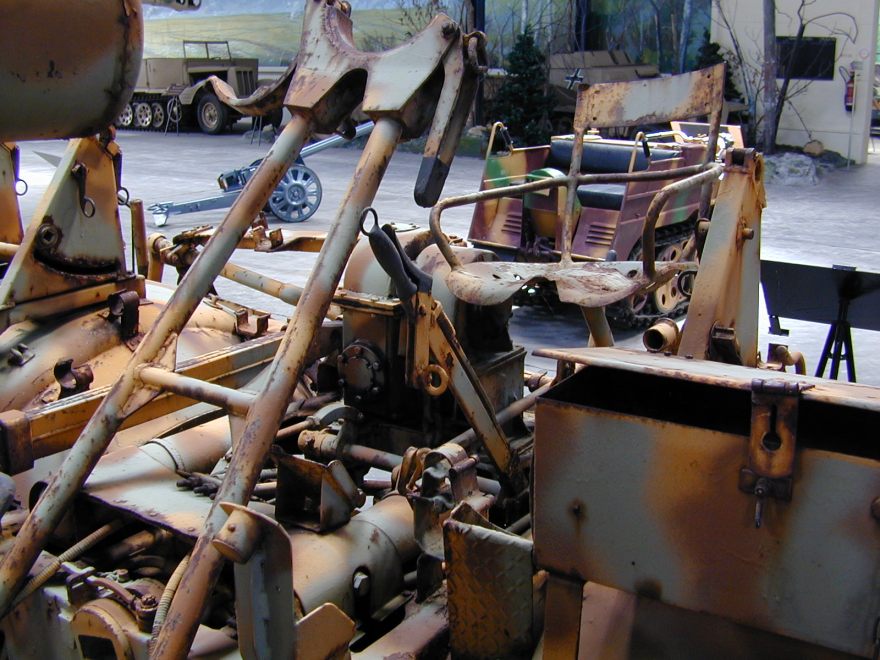

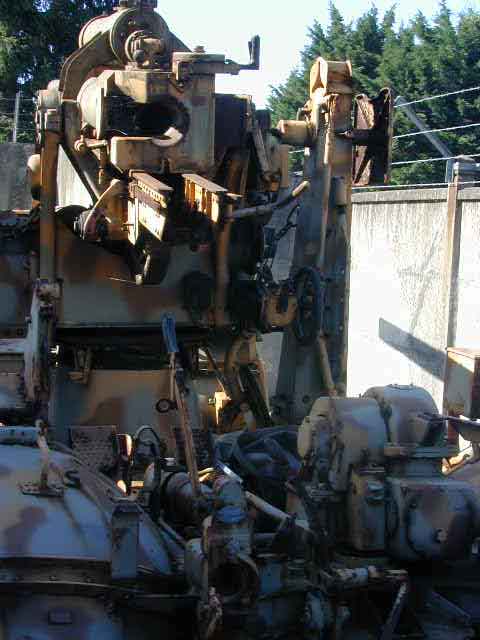

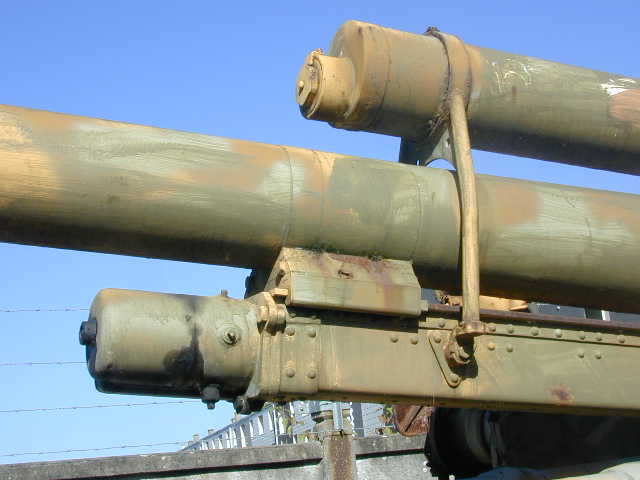

Photoscopes de ceux de Saumur (avant restauration)
Photoscope de celui de Viervilles
Photoscope de celui de Bruxelles
Photoscope de celui de Munster et de Full
Photoscope de celui de Novion





Caractéristiques


Calibre 8.8mm
Poids pièce 6.2 Tonnes
Poids en batterie 5.2 tonnes
Longueur 7.62 m
largeur 2.305m
Hauteur 2.48m
Longueur canon 4.93m
Tir Azimut 360 ° site -3° /+85°
Plafond pratique 10 000 mètres

Portée en appui artillerie 14 500 mètres

POUR PLUS D INFORMATION VOIR 1  2  3  4  5













The 36 Flak



The lessons of the Spanish civil war have enabled some HQ of some countries to develop new tactics and modify some equipment. The Germans were the ones there. Among other guns like the  8.8 showed some defects which were quickly changed to make it a formidable weapon. Thus was born the Flak 36 and very quickly the Flak 37.
As to the declaration of war the Wehrmacht had fielded three types of 8.8, the Flak18 the Flak 36 and the 37. The denomination also spent "Flugeuabwehrkanone" to "Flugabwerhkanone.
Employements were also codified in the summer and a manual job came staffing in the units. This manual provides the basis for the Blitzkrieg,  It says among other things that "detachments of assault followed a short distance by anti-tank guns and 8.8 stain that will reduce any enemy pockets of resistance. In December 1939 the Wehrmacht had online anti 9,000 guns -- air which 2600 were 8.8 and 105 mm.
Flak 36
The lessons of the Spanish Civil War led to changes on certain materials and Flak 18 was on of them. If the weapon system gave satisfactory on the whole, had appeared some imperfections.
First, the system of running gear, which was amended. The front and rear axles became interchangeable (while on version 18 Flak the front axle with a series of simple tire on newer, trains tires were doubles) and mud guards lost style car ot the 30th  to  adopt the silhouette that we all know. The tube was also amended. It is in 3 parts, wrapped in a mantle, and this system allows a tension force of this one in any position and especially handling faster when switching tube.
The characteristics and performance are similar to that of Flak 18. The 37 Flak The major change in this version is the adoption of a system of firing control and monitoring targets. Other dials on the left side of the cradle of the weapon can give the target coordinates to the touch. The coordinates of the target are given to "Funkmessgerate" or Prédictor which is a computer before the hour.
This one calculates the height of the target and give the shooting parameters for resolving shells. Staff previously assigned to this task can be freed for other functions within the battery. The tube of the weapon is in two parts. The Flak 37/41 Later another version of 8.8 was developed from Flak 37.
A new gun with the same dimensions as the Flak 37 but with a broader room was adopted. But only 12 rooms were built.
Walkaround of  Saumur (before restauration)
Walkaroun of Viervilles
Walkaround of Bruxelles
Walkaround
of  Munster et de Full
Walkaround of
Novion

Specifications




Caliber 8.8
Weight room 6.2 Tonnes
Weighing 5.2 tonnes battery
Length 7.62
Width 2,305
Height 2.48m
Length barrel 4.93m
Shooting Azimut 360 ° site -3 ° / +85 °
Service ceiling 10000 metres
Reaching artillery support 14500 metres





FOR MORE INFORMATION SEE 1   2   3   4   5



MODEL IN 1/35° YES TAMIYA DRAGON
