Bombe Splitterbombe 2 SD 2 St Laurent









Splitterbombe 2 SD 2 St Laurent
English Translation




Historique Voir ICI
History Click HERE

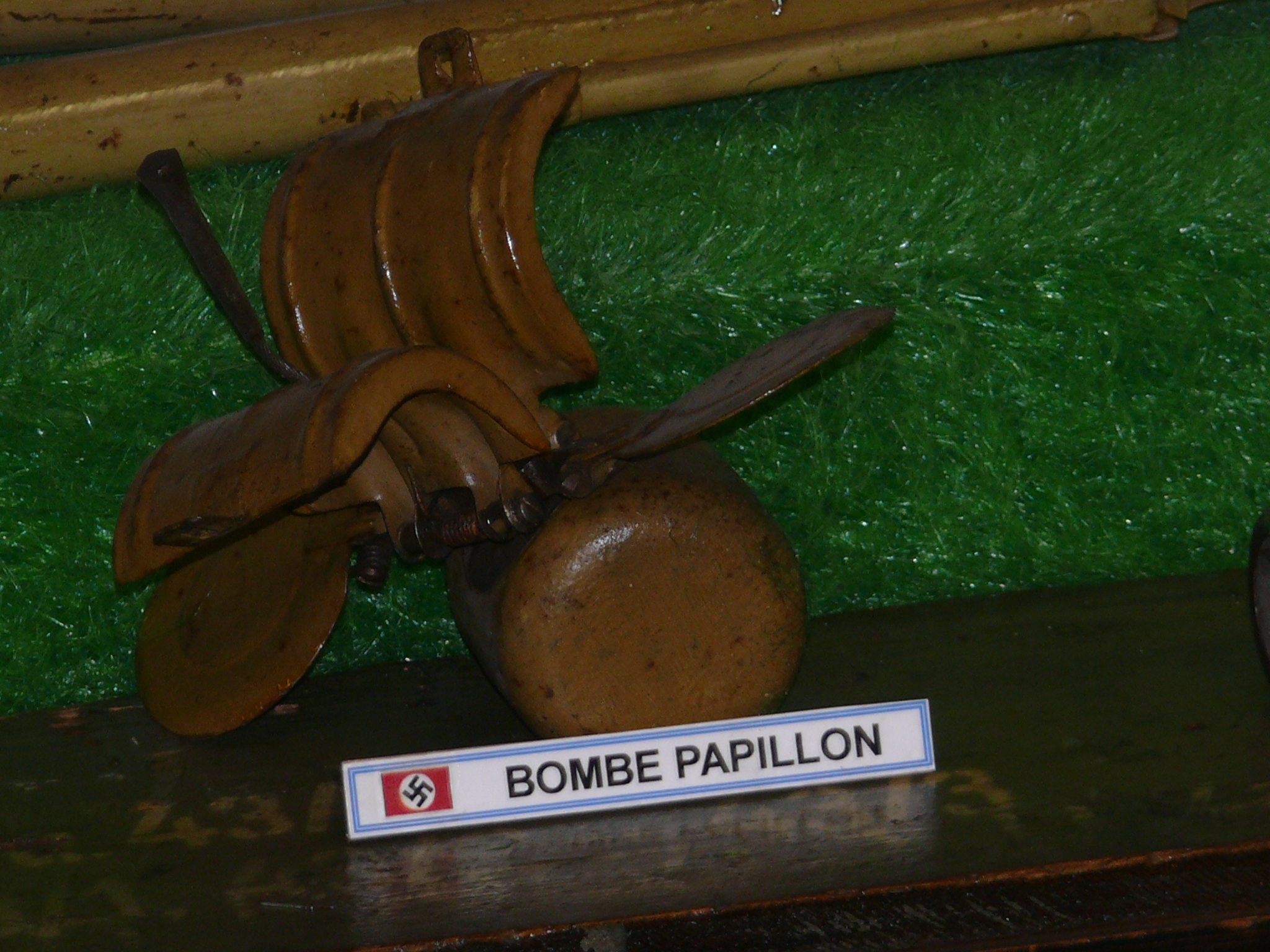

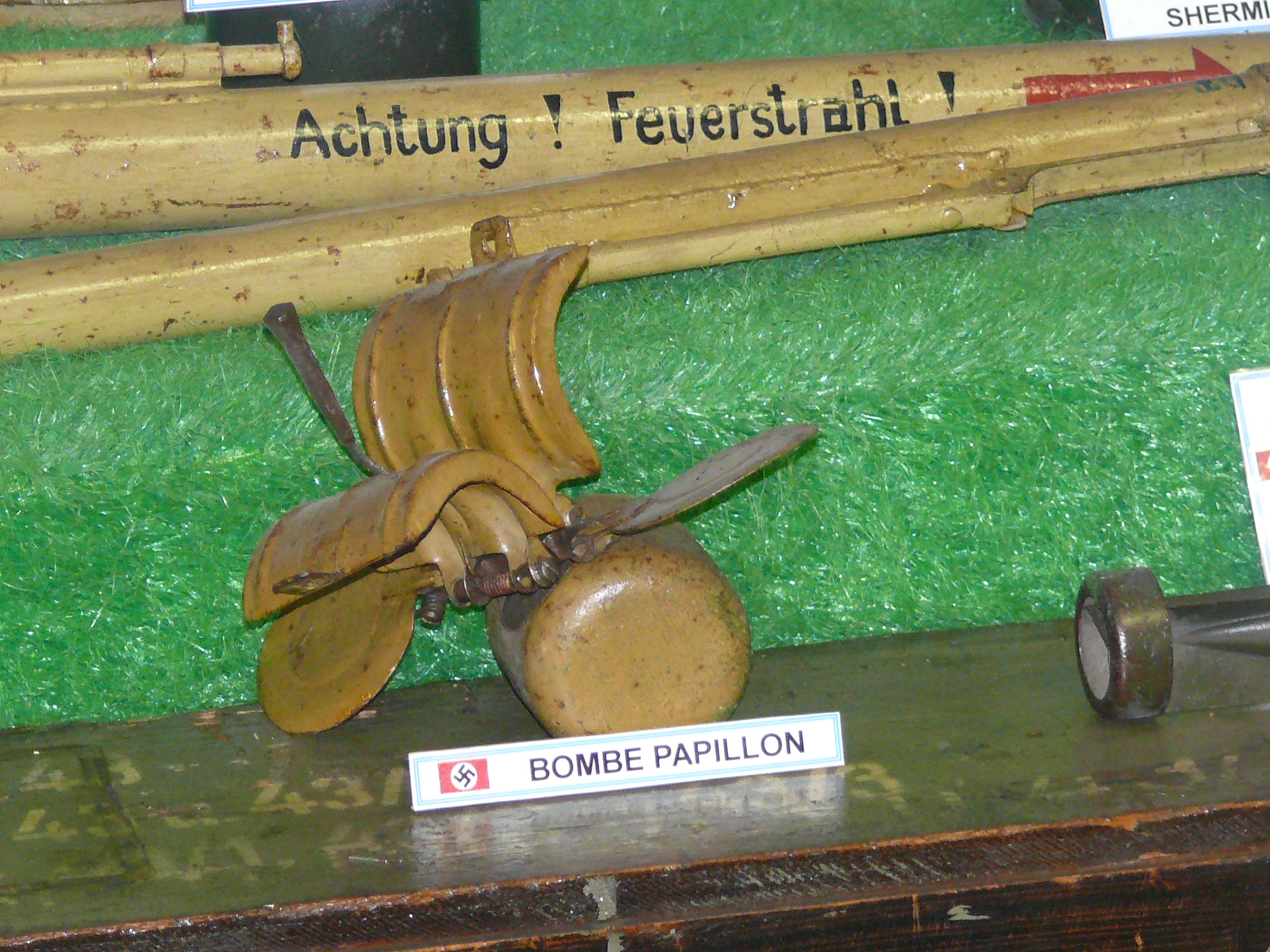

Splitterbombe or SD 2
La SD 2 avait été surnommé par les Britanniques Butterfly Bomb
la SD 2 de 2kgs était une bombe à fragmentation larguées container de vingt-trois projectiles ou plus
Les conteneurs sont ouverts à une hauteur prédéterminée par un fusible libérant les bombes qui sont armées durant leur chute.
Une fois armée cette bombe ne pouvait être neutralisée que par une explosion (contrôlée ou non)
Cette neutralisation pouvait de faire au moyen de câble ou en tirant dessus
elle mesurait 19cm de long avec un corps de bombe de 7 cms
Elles étaient peintes en gris-vert ou jaune avec une bande rouge.
Il y avait cinq différents types de détonateurs impact, explosion aérienne, retardement
elles pouvaient aussi être piégée pour gêner la neutralisation
Les Allemands ont aussi utilisé d'autres types de personnel de bombes anti (la SD 1, SD 10 et SC 10 dans des formes variées), mais aucune d'entre elles n’ ont été utilisées de façon intensive comparé à la SD 2.


Splitterbombe or SD 2
known to the British public as the 'Butterfly Bomb', the SD 2 was the one that was used most frequently. These 2kg fragmentation bombs were dropped in containers holding twenty-three or more, the containers were opened at a predetermined height by an airburst fuse, releasing the missiles which became armed as they fell. The bombs looked like a mallet with a very thin, 1.5m long handle and as they fell, the outer shell casing opened up forming a kind of parachute the two round end pieces acted as wind vanes causing the whole assembly to rotate around the bomb which unscrewed its way up the cable and armed it before it hit the ground. Once they were armed they could not be handled and the only means of disposal was by controlled explosion or, if caught in the branches of a tree or telephone wires was dealt with by .22 rifle fire.
He was 19cm lenght for a bomb corps of 7 cms
She was painted either grey-green or yellow with a red stripe. There were five different kinds of fuse that could be fitted to the missile including impact, airburst, long delay and anti handling. A modification to the butterfly bomb was to dispense with the shell casing and substitute a simple two blade wind vane to arm the missile. The Germans also used other kinds of anti personnel bombs (the SD 1, SD 10 and SC 10 in varied forms) but none of them were used on the same scale as the SD 2
