Canon Anti Char 25 mm SA L 34 Saumur






Le Canon de 25 mm semi-automatique modèle 1934

English Translation


La France avec ce canon allait se doter d’une arme efficace pour lutter contre les engins blindés légers ou moyen . Elle sut aussi installé sur des chassis comme l’AMD 178 entre autre et les allemands apres la défaite francaise l’ont eu aussi .abondamment utilisés(2.5cm Pak 112(f))
Historique
Le canon antichar de 25mm Semi Automatique-Long modèle 1934, abrégé en SA-L 34, fût le premier vrai canon antichar en dotation dans l'Armée Française.

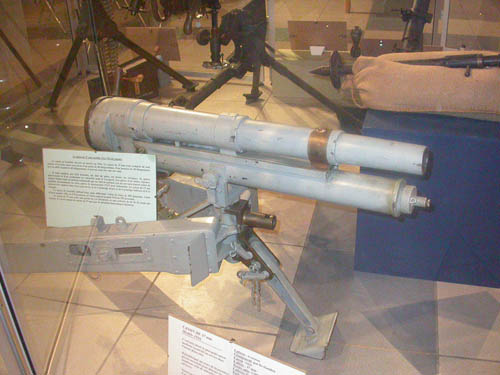

 37 mm AC Mdle 1916 TRP


Au début des années 20 l’armée francaise lance un programme de canon anti char afin de contrer la menace des chars modernes ; en effet le canon anti char de 37 mm TRP avait démontré ses lacunes En 1926 Hotchkiss propose un canon de 25 mm qui est adopté en 1934 sous le nom de Canon de 25 mm semi-automatique modèle 1934 plus communement connu sous le non de Canon de 25 AC . A la declaration de guerre ce canon est le materiel anti char standard de l’Infanterie Francaise
En 1939, elle disposait de près de 4500 canons de ce type un peu moins pour le Mdl 37(1600)
 La différence entre les 2 canons est minime. Affût plus léger mais canon lus long pour le Mle 37. par contre leur dotation fut différente le Mdle 34 fut affecté aux troupes spécialisés dans la lutte anti-char alors que le Mle 1937 fut livré en tant qu'arme de support d'infanterie
 Le BEF ( British Expeditionnary Force ) en a également acheté aux Français car pour une fois cette arme était disponible en assez grande quantité Anti-Tank Gun, 25-mm. Hotchkiss, Mark I on 25-mm. Carriage, Mark en échange avc des fusils anti chars Boys
Les canons captures ont été utilises par les Allemands sous la désignations 2.5cm Pak 112(f)
Par la suite les allemands vendirent à la Finlande 133 canons qui les utilisèrent jusqu’en 1943 date de leur retrait. En 1935 l’US Army acheta pour essai un canon.
Toutefois son petit calibre ne lui permet pas de faire des miracles face à des chars lourds  mais à courte portée (moins de 400m), il peut engager victorieusement presque tous les blindés allemands.
Cette contrainte oblige un choix tactique judicieux pour l emplacement de tir
Pas sur une position dégagée avec de longue ligne de tir. Au contraire il faut l'embusquer de manière à obtenir des solutions de tirs sur les flancs ou l'arrière des Panzers.
Son optique de visée dispose d'un zoom puissant contrairement à son frère ennemi le Pak 36 de 3.7 cm
Par contre, il ne dispose pas d'obus explosif ce qui le rend très vulnérable aux attaques des fantassins.

Dotations
Nous trouverons12x 25mm SA34/SA37 AT  par régiments d’infanterie ainsi que qu’à la compagnie anti char divisionnaire
La dotation classique d’une DI était théoriquement de 59 à 62 25mm SA L34 auxquels s’ajoute
 8 canon 47mm Mle1937 ( http //:www maquetland.com )ou 75mm Mle1897/33 ( http //:www maquetland.com ) affectés à la BDAC (Batterie Divisionnaire Anti char ) pour la protection du Régiment d’artillerie de campagne)



 Versions
25 SA Mle 34 Hotchkiss Modèle de Base

25 SA 35 – Version raccourcie pour véhicule de Combat (AMD 178  AMR-35 ZT2 ZT3)

25 SA 35

25 SA L Mle l 37 L 72 Puteaux Dérivé avec un affût APX plus léger



25 SA 37 L



Munitions :

Cartouche de 25mm Mle1934 à balle perforante (AP) appellation allemande German service : Pzgr 114(f) -
Calibre : 25 mm
Poids projectile : 0.320 kg
Longueur projectile : 109 mm
V° 920 m/s
Pénétration: 40mm /25° at 400m (54mm /0° at 100m)
Cartouche de 25mm Mle1934 à balle traceuse perforante (APT) appellation allemande : Pzgr 115(f)
Cartouche de 25mm Mle1934 à balle traçeuse perforante (APT) appellation allemande Pzgr 116(f)
-
Caractéristiques
Canon de 25mm SA Mle1934 (Hotchkiss) and SA-L Mle1937 (Puteaux) L/72
Calibre : 25mm
Poids 480kg (SA34 ) 300kg (SA37 )
Longueur 3.71m
Largueur1.05m
Longueur canon 1.80m
cadence de tir 15 coups/ms
Azimut : 60°
Site   -5° to +15°
V° : 920 m/s
Portée 800m Vs char 1500mVs camions
Pénétration : 40mm/0° 500m; 32mm/35° 200m







 Le Canon de 25 mm semi-automatique modèle 1934

France with this cannon was going to acquire an efficient weapon to struggle against light or dmedium tanks
This weapon was also installed on chassis as AMD 178 and after the defeat of 1940 German army used them like 2.5cm Pak 112 (f))
History
The antitank gun of 25mm Semi Automatique - Long model 1934, shortened in SA-L 34, should be the first true antitank gun in allocation in the French Army





37 mm Ac Mdle 1916 TRP

By the early  1920 ‘s the French Army had come to the realization that the armour-piercing capability of the 37 mm TRP  infantry gun would be insufficient against modern tanks. In 1926 Hotchkiss proposed a 25 mm in-house design that was eventually accepted for service in 1934, under the designation canon de 25 mm semi-automatique modèle 1934 (generally shortened to canon de 25) . At the outbreak of World War II, it was the main anti-tank weapon of the French infantry
In 1939 more less 4500 25 SA L34s very in dotation with 1600 Mde 37
When it landed in France in 1939 the BEF( (british Expeditionnary Froce ) had insufficient numbers of anti-tank weapons such as the Ordonance QF 2 pounder.
They were issued canons de 25 which became known as Anti-Tank Gun, 25-mm. Hotchkiss, Mark I on 25-mm. Carriage, Mark I in British service.(exchange with Boy anti tank rifle )
Examples captured by the German forces were operationally used under the designation 2.5cm Pak 112(f).
Germans sold 133 captured M/34 guns to Finland, which used the guns until 1943, when they were withdrawn from front line use.
In 1935
  the Hotchkiss 25 mm anti-tank gun was purchased for evaluation by the US Army
Nevertheless his small calibre does not allow him ti make miracles facing medium or heavy tanks

But in short range (less of 400m), he can destroy almost all German tanks and armoured vehicles.
This restriction try to chosse a judicious tactical choice for shooting site Not on a clear position with long line of shooting.
In the contrary we have to choose an a trycket or a wood edge to place in ambuch this gun This gun was very efficient in the sides or rear parts of the panzer (medium of course ).

His sigth has a powerful zoom lens contrary to his enemy brother Pak 36 of 3.7 cm
On the contrary, it does not dispose of explosive shell Therefore it is very vulnerable during infantry attacks
Dotations
We found 12x 25mm SA34/SA37 AT in every Infantry regiments d’infanterie , and in the AT Divisionnary Company
Classical dotation  of a French infantry division  wasre theoretically  59or 62x AT guns

We found also 8x 47mm Mle1937 ( http //:www maquetland.com )or 75mm Mle1897/33 AT guns ( http //:www maquetland.com )in the BDAC (AT divisional battery for the protection of the light artillery regiment)
Versions
25 SA Mle 34 Hotchkiss Base Version

25 SA 35 - a shortened variant used in tanks and armoured cars such as thePanhard 178  AMR-35 ZT2 ZT3 .





25 AC 35





25 SA 37 derivative designed by the APX with a much lighter carriage.





25 SA 37 L





Ammunitions :
Cartouche de 25mm Mle1934 à balle perforante (AP) - in German service : Pzgr 114(f)
Caliber : 25x194R mm
Weight of projectile : 0.320 kg (steel/tungsten core)
Length of projectile : 109 mm
V° = 920 m/s (charge normale = 137g propellant powder)
Penetration : 40mm /25° at 400m (54mm /0° at 100m)
Cartouche de 25mm Mle1934 à balle traçeuse perforante (APT) - in German service : Pzgr 115(f)
Cartouche de 25mm Mle1934 à balle traçeuse perforante (APT) - in German service : Pzgr 116(f)-
 Data Specifications

Canon de 25mm SA Mle1934 (Hotchkiss) and SA-L Mle1937 (Puteaux) L/72
Caliber : 25mm
Weight : 480kg (SA34 carriage) or 300kg (SA37 carriage, L = light)
Length : 3.71m
Width : 1.05m
Barrel length : 1.80m
Rate of fire : 18-20 rpm
Traverse : 60°
Elevation : -5° to +15°
Telescopic sight : 4x (L.711 telescopic sight, with a 3450m range drum, field of view 10.13°)
V° : 920 m/s
Practical range : 800m (against tanks) - 1500m (against softskins)
Penetration : 40mm/0° at 500m; 32mm/35° at 200m (French source)
