Les ZIL-157V, ZIL-157KV et ZIL-157KDV sont les versions « tracteurs » respectives des ZIL-157, ZIL-157K et ZIL-157KD.
Les ZIL-157, ZIL-157K et ZIL-157KD furent utilisés par l'armée soviétique pour le transport de troupes et de matériel. Ils servirent de plus comme base pour le développement de nombreux véhicules, tant civils que militaires. Au total, 797 934 exemplaires furent construits entre 1958 et 1994, toutes modifications confondues.
ZIL-157V et sa semi reorque Ravitailleur: la logistique des missiles S-75 ou un tracteur soviétique au service de la défense antiaérienne
Le ZIL-157V ravitailleur du système 2K12 Kub
Un convoi de soutien pour l’un des missiles antiaériens les plus redoutés de la guerre froide

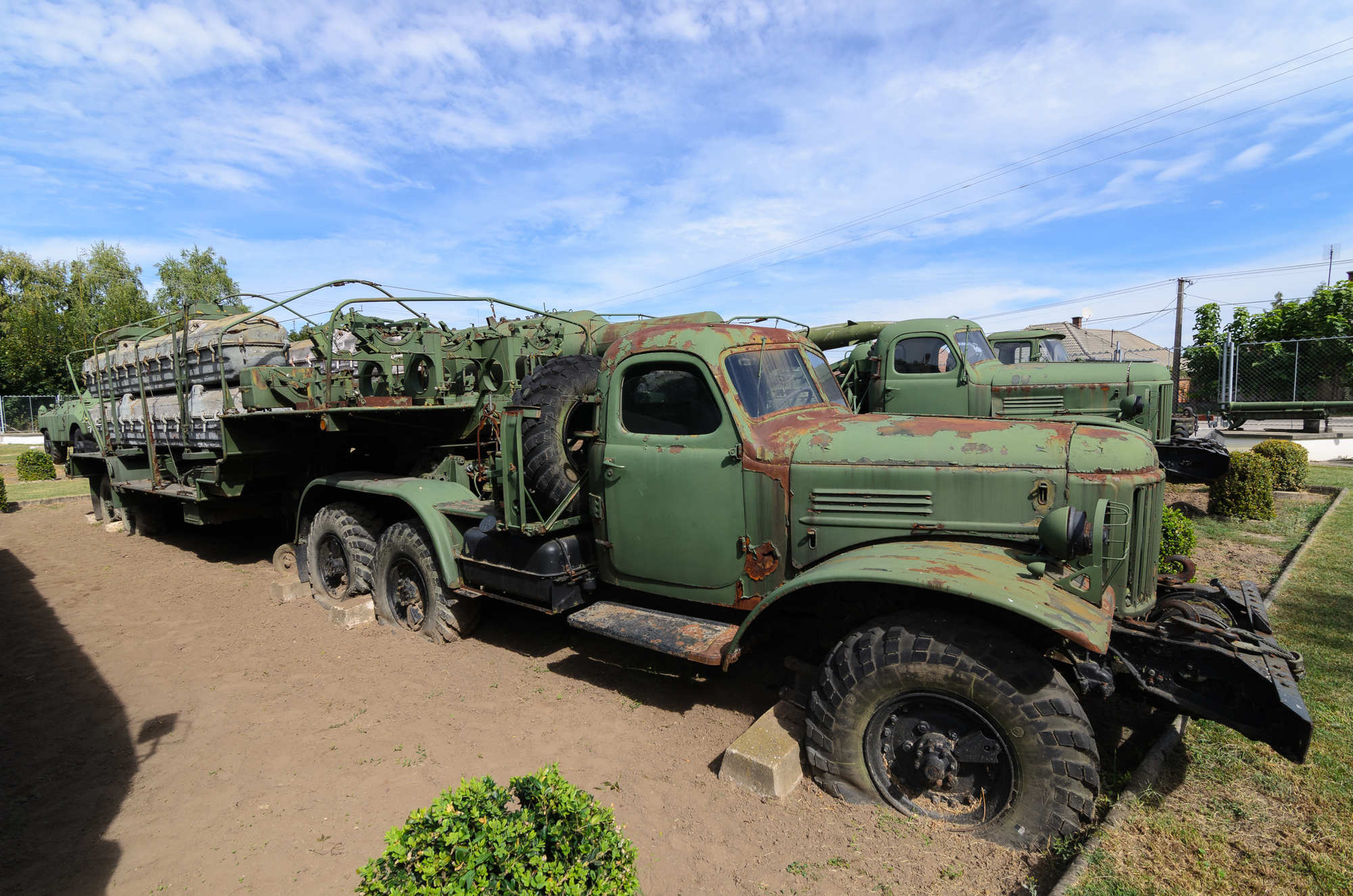

Ce convoi exposé dans un parc de matériel militaire associe un tracteur ZIL-157V et une semi-remorque chargée de conteneurs gris. Il servait au ravitaillement en missiles du système de défense antiaérienne soviétique 2K12 Kub, connu à l'Ouest sous le nom de code OTAN SA-6 « Gainful » et vendu à l'exportation sous le nom de Kvadrat.
Comme les autres véhicules de soutien, il rappelle qu'une batterie de missiles dépend d'une chaîne logistique complète pour rester opérationnelle.
Le tracteur ZIL-157V
Le ZIL-157 est un camion militaire soviétique produit à partir des années 1950 par l'usine ZIL de Moscou. Sa version V est un tracteur de semi-remorque : il dispose à l'arrière d'une sellette d'attelage au lieu d'une benne.

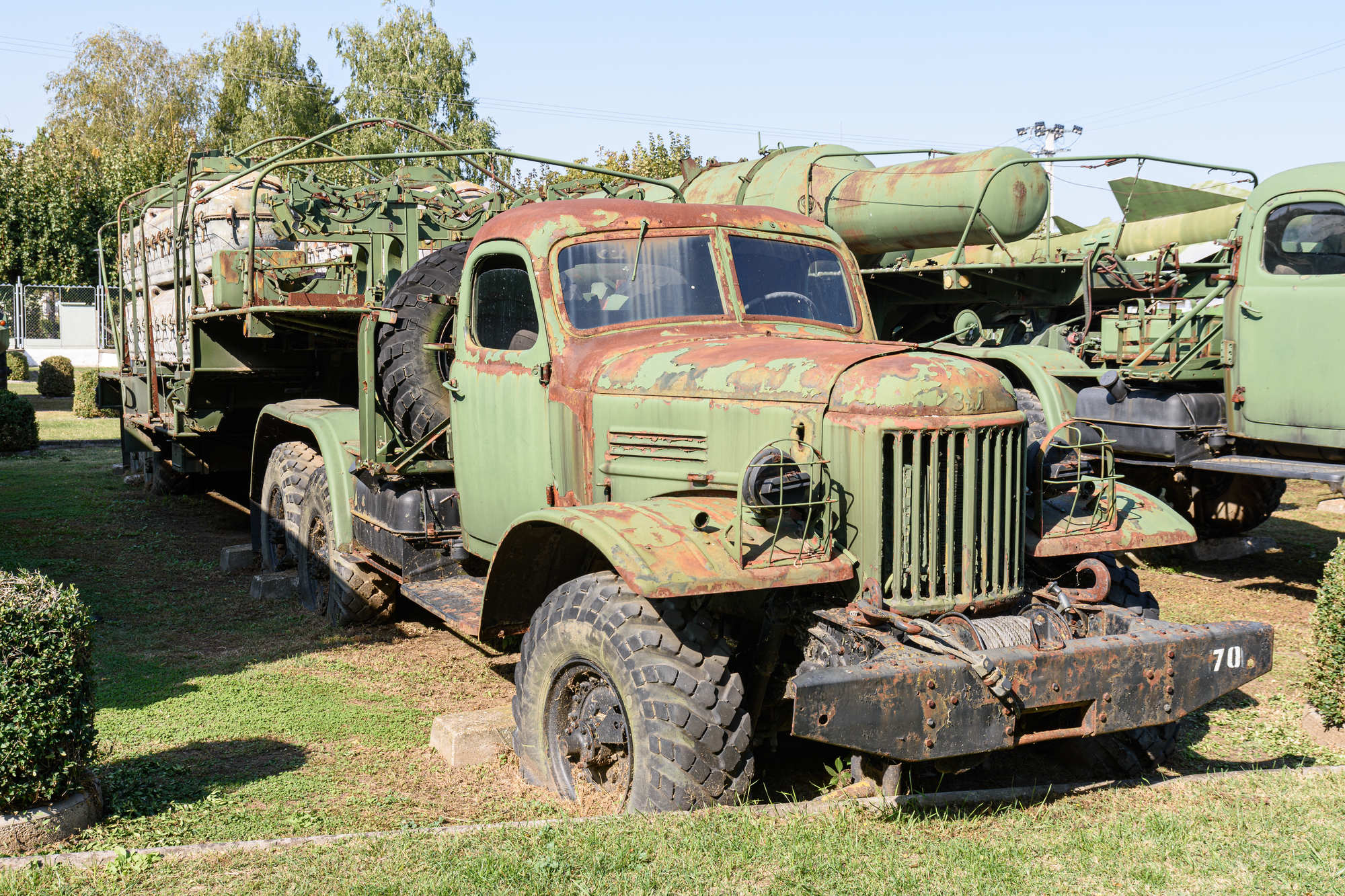

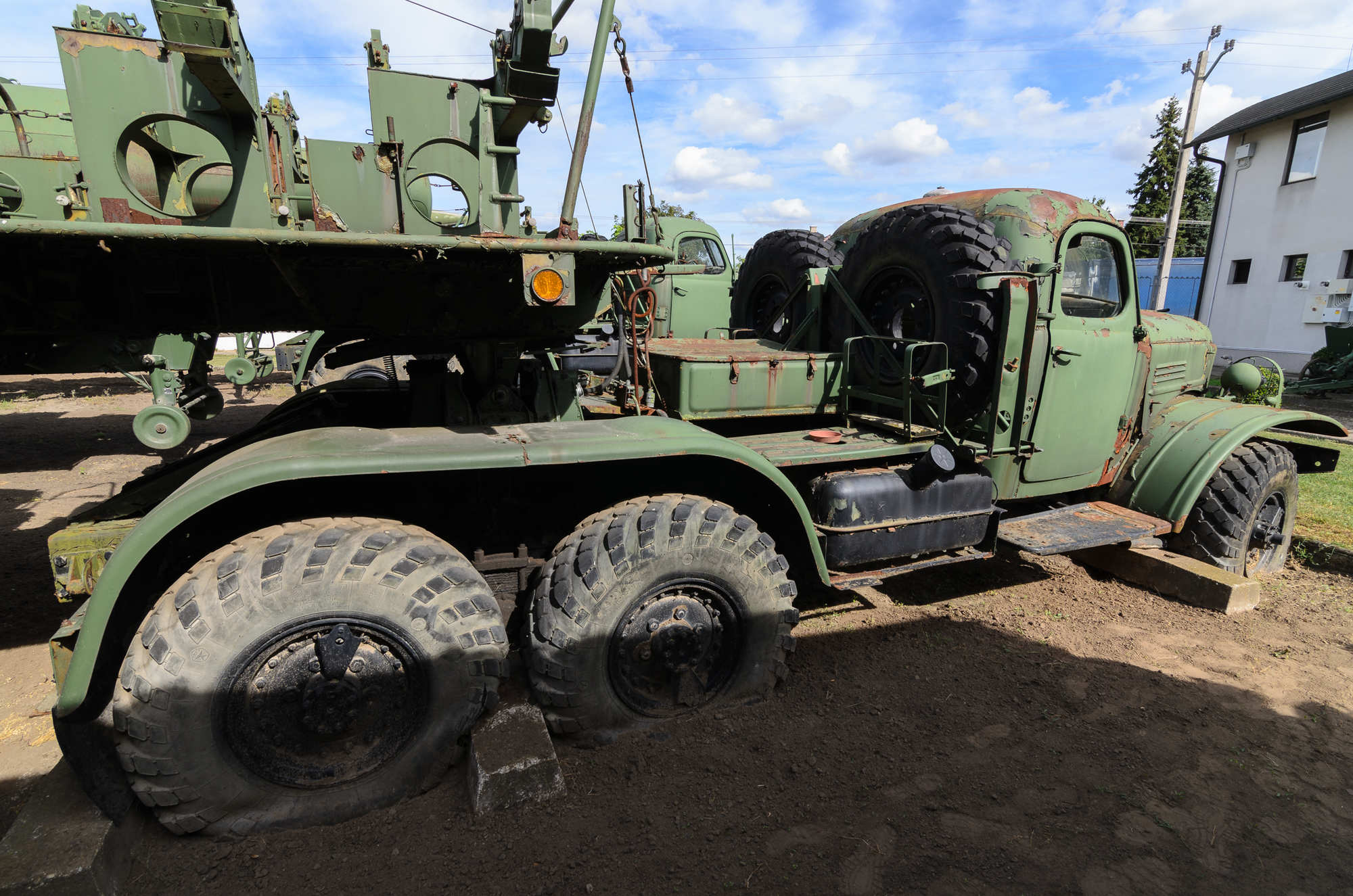

On le reconnaît à son long capot étroit portant le logo « ??? », à sa calandre à barreaux verticaux, à ses ailes avant arrondies et séparées, et à ses phares protégés par des grilles. Sa transmission 6×6 et le treuil fixé dans le gros pare-chocs avant lui permettaient de se sortir de terrains difficiles. Sur cet exemplaire, la roue de secours est fixée juste derrière la cabine et le pare-chocs porte le numéro 70.
La semi-remorque et ses conteneurs

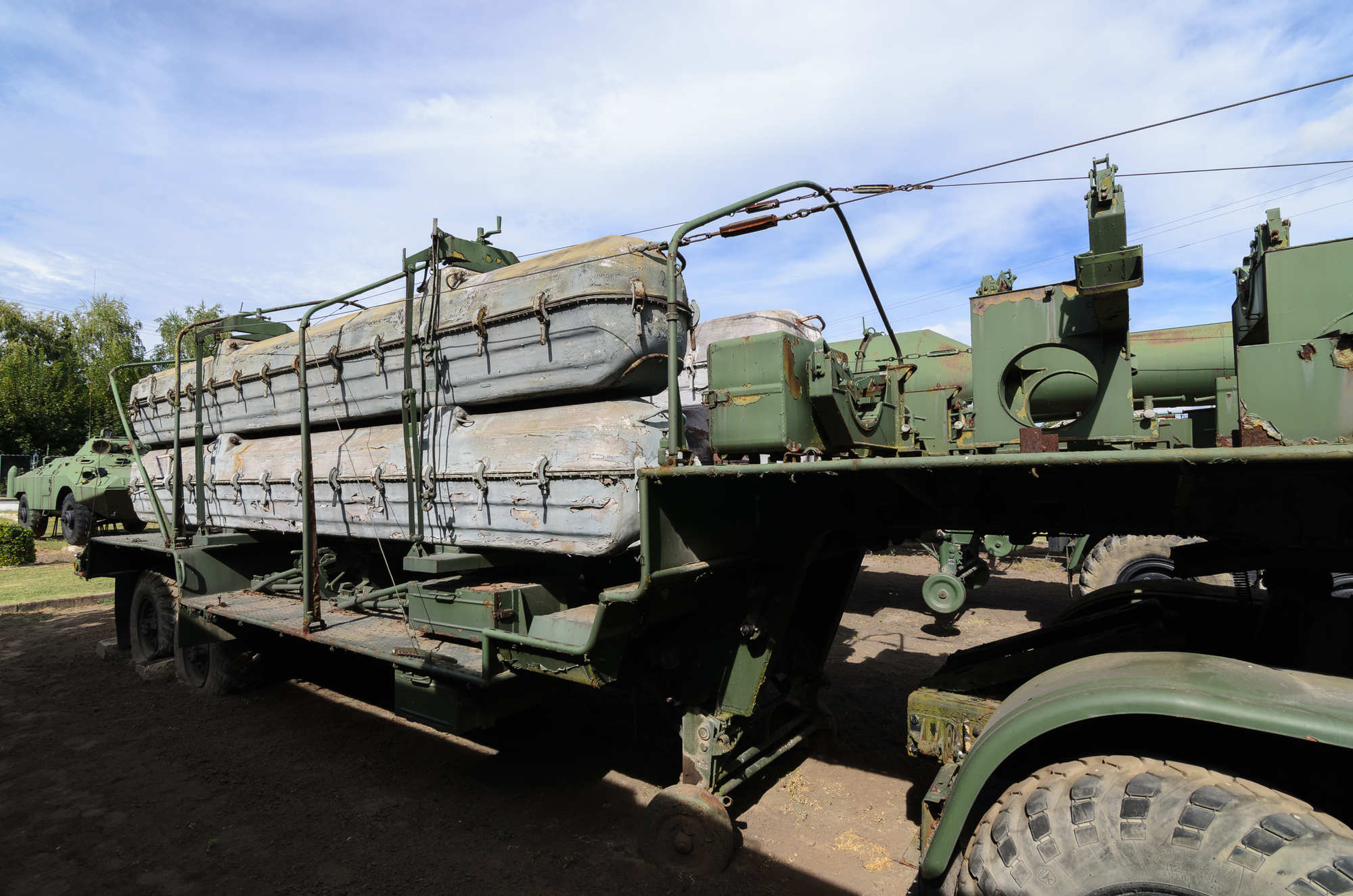

La semi-remorque transporte des missiles 3M9 rangés dans des conteneurs de transport gris, empilés les uns sur les autres. Ces conteneurs, fermés par de nombreux loquets, protégeaient les missiles des chocs, de l'humidité et de la poussière pendant les déplacements.
À l'avant de la plateforme se trouve un équipement de manutention, avec des berceaux circulaires et des supports métalliques. Des arceaux entourent l'ensemble et permettaient de tendre une bâche pour protéger le chargement.
Le système 2K12 Kub
Mis en service au début des années 1970, le 2K12 Kub était un système mobile destiné à protéger les divisions blindées contre les avions volant à basse et moyenne altitude. Une batterie comprenait un véhicule radar et plusieurs lanceurs chenillés, chacun portant trois missiles 3M9.
Le missile 3M9 se distinguait par son moteur : un statoréacteur à propergol solide, qui lui donnait de bonnes performances pour l'époque. Le Kub s'est fait connaître en 1973, pendant la guerre du Kippour, où il a causé de lourdes pertes à l'aviation israélienne. Il a ensuite été largement exporté, notamment en Europe de l'Est, au Moyen-Orient et en Yougoslavie.
Caractéristiques
Conclusion
Avec sa carrosserie rongée par la rouille et ses conteneurs écaillés, ce ZIL-157V témoigne du rôle discret mais essentiel des véhicules de soutien. Sans ces convois capables d'apporter de nouveaux missiles jusqu'aux lanceurs, le redoutable Kub n'aurait pas pu rester longtemps en action.
|
|
