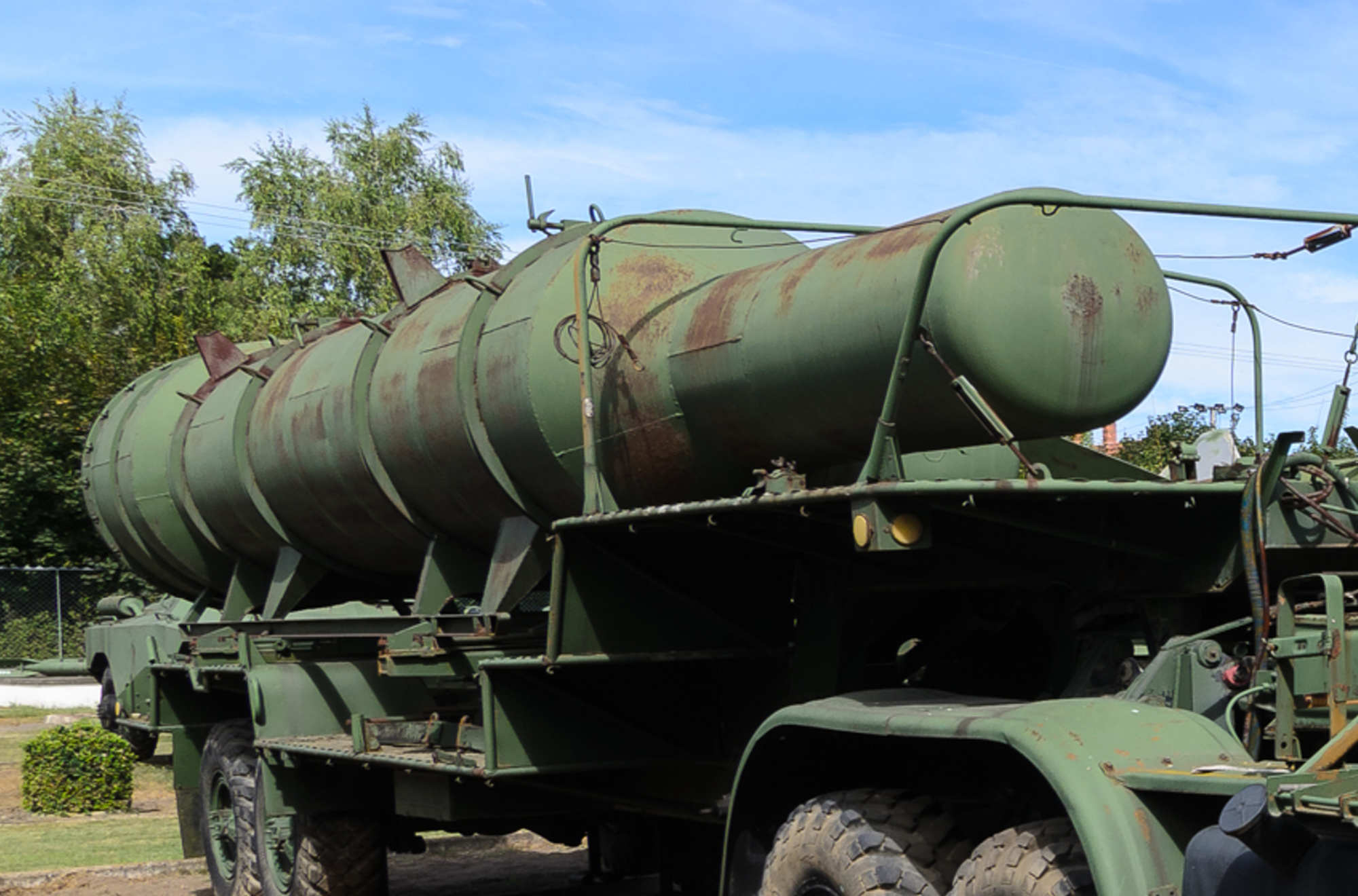

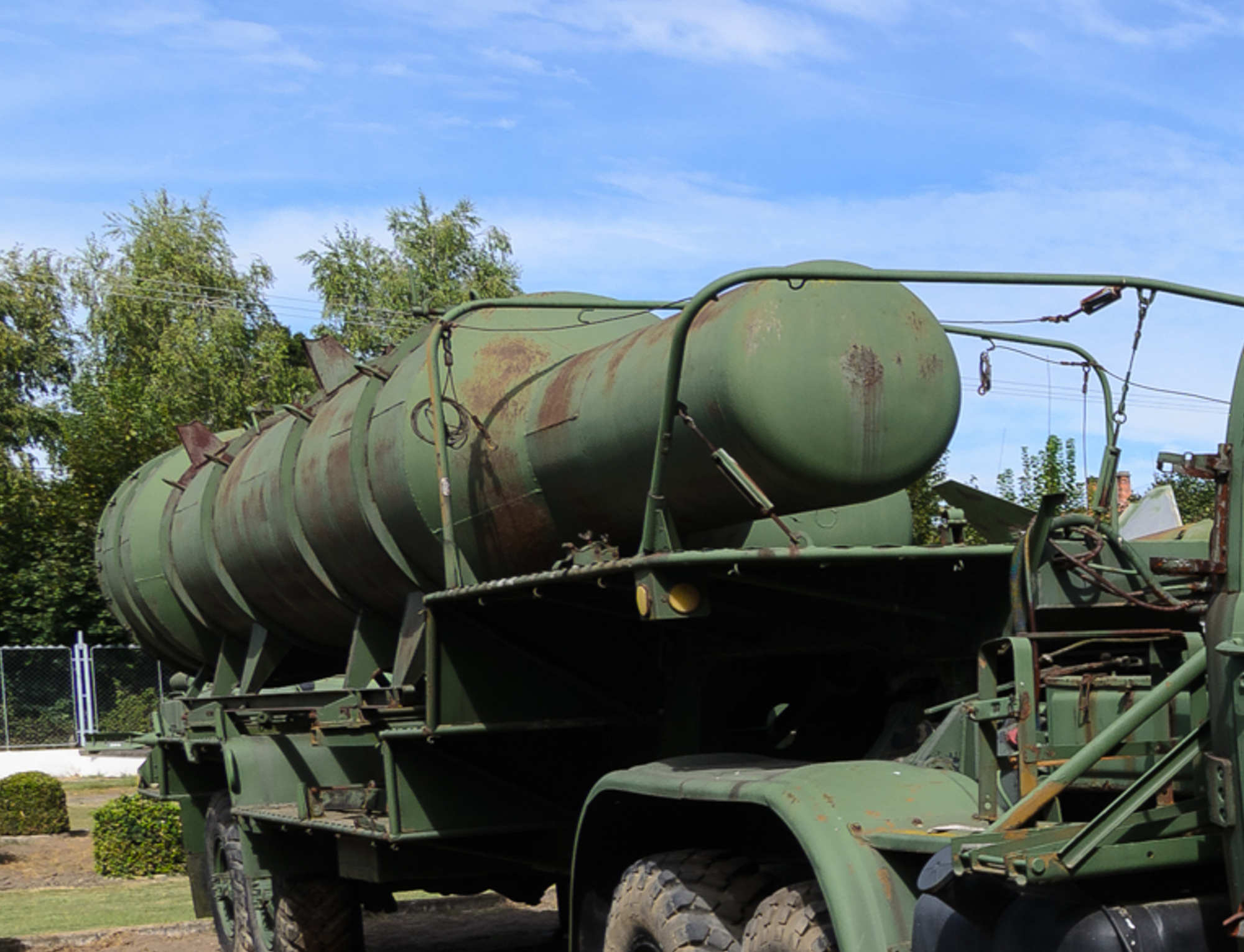

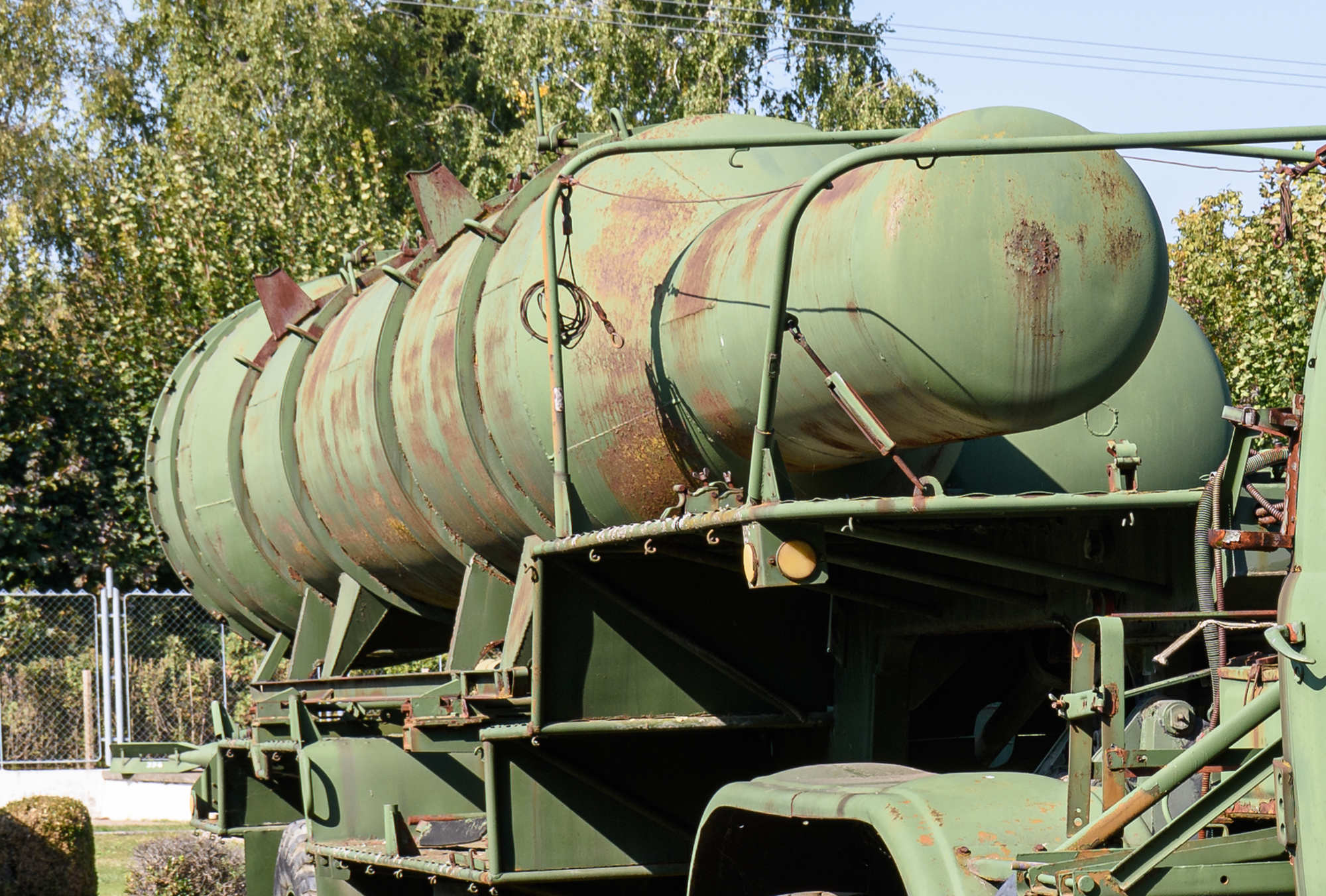

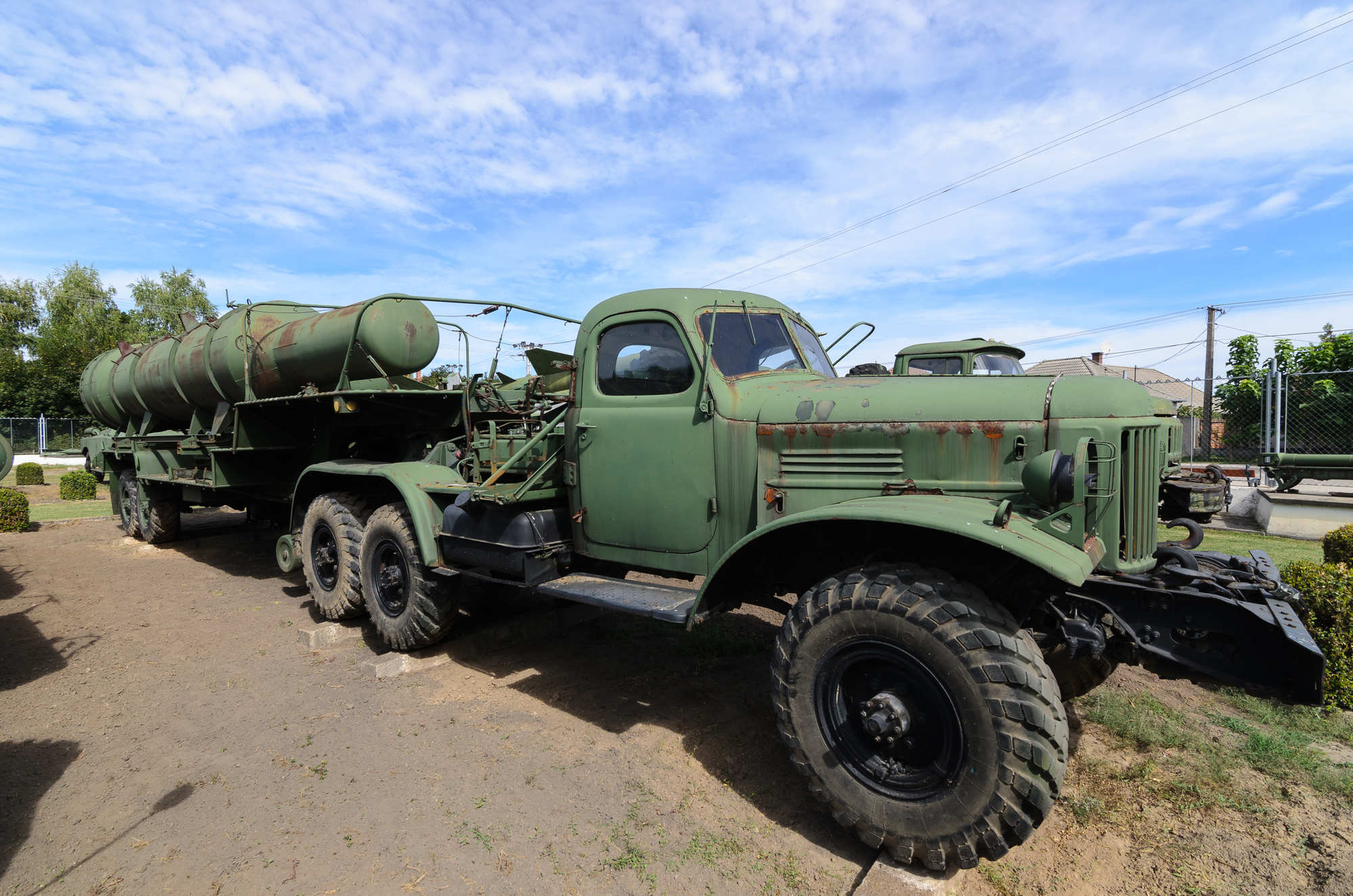

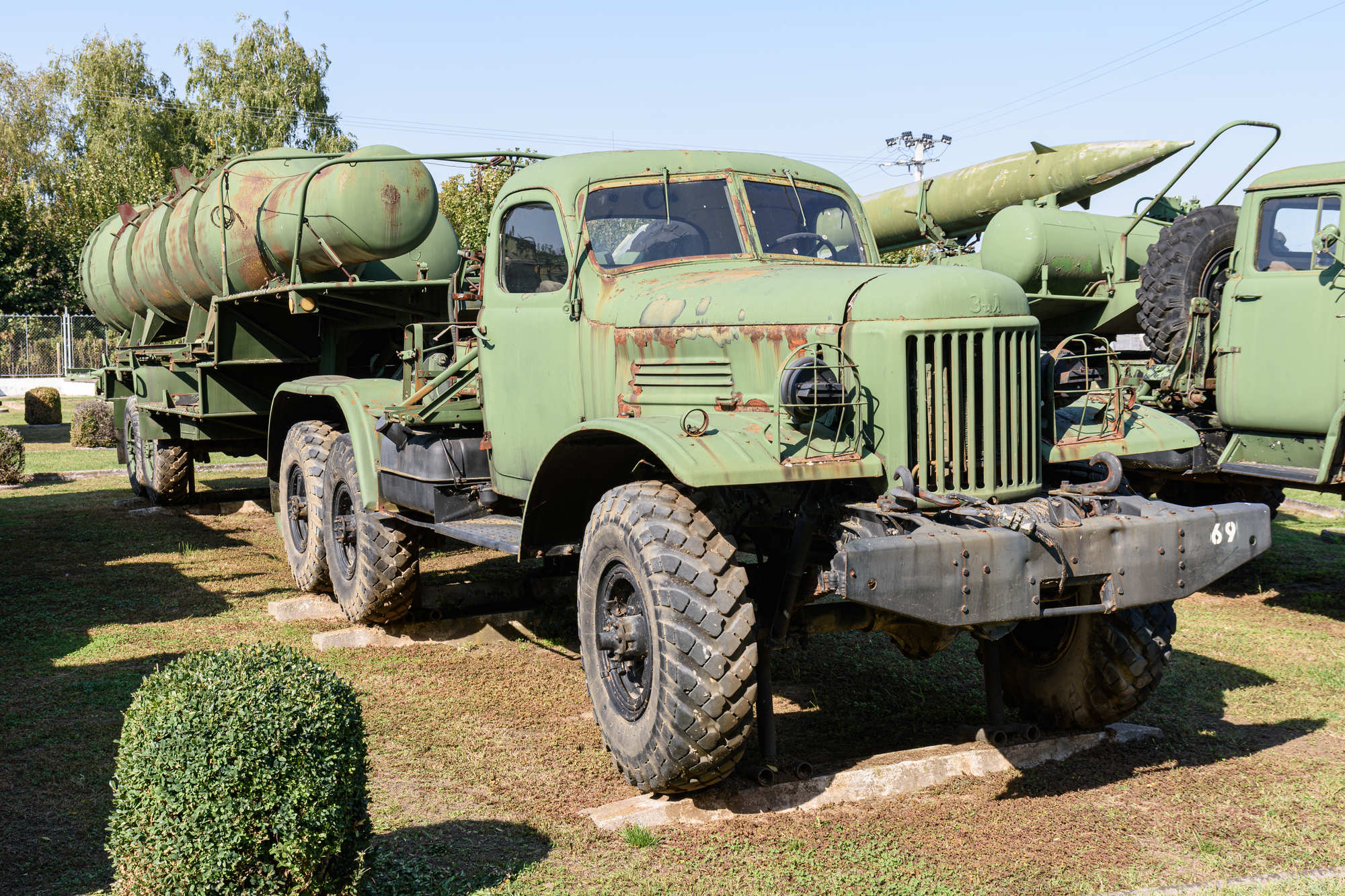

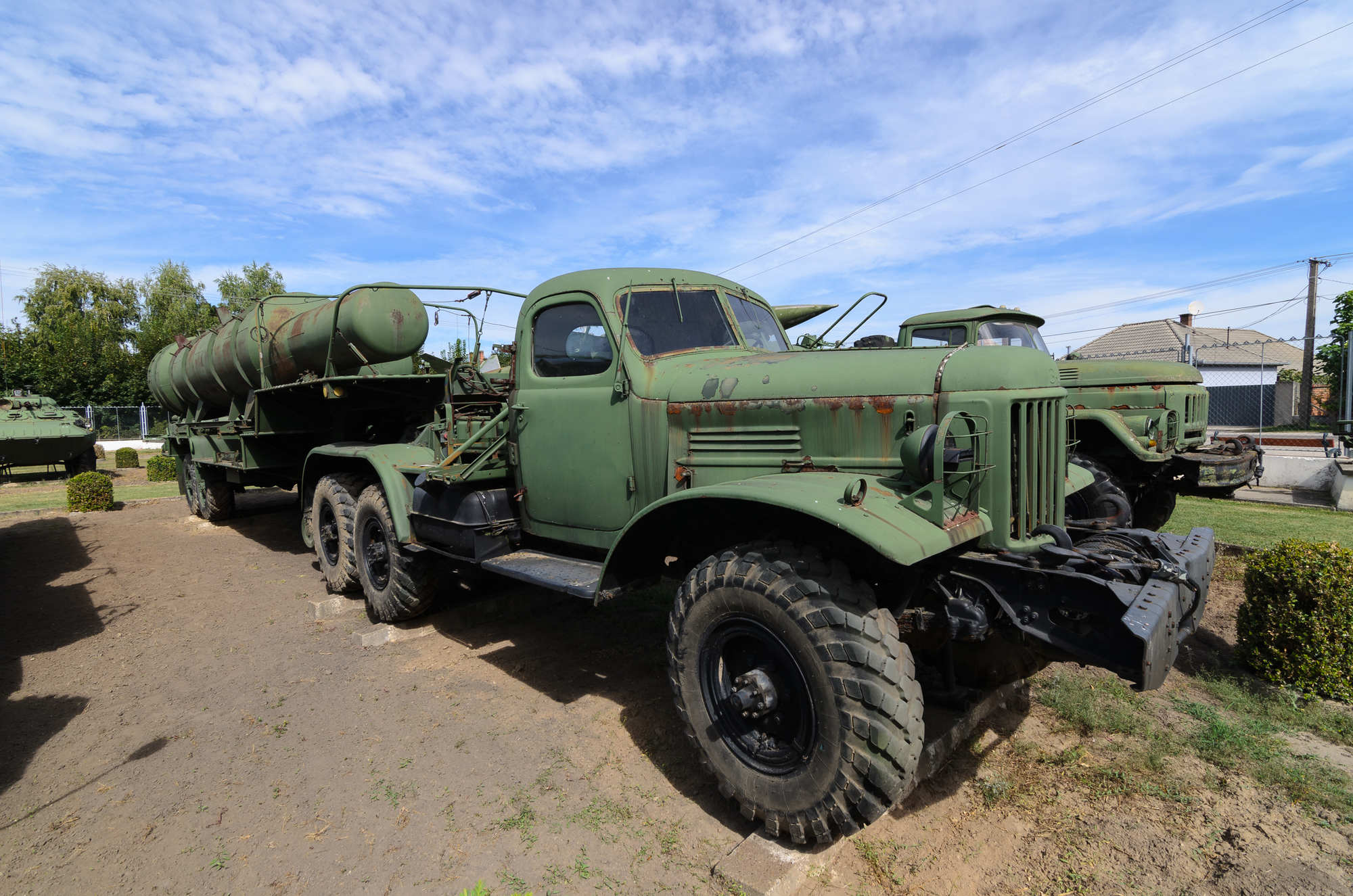

ZIL 157 V Tracteur Citerne La logistique des missiles S-75 Hongrie

Citernes de transport d'ergols : vue d'ensemble

Les ergols de propulsion (carburants et oxydants des missiles et lanceurs spatiaux) comptent parmi les matières les plus délicates à transporter. Ils sont souvent toxiques, corrosifs, hypergoliques (ils s'enflamment spontanément au contact l'un de l'autre) ou cryogéniques. Les citernes qui leur sont dédiées constituent donc une catégorie à part de matériel logistique, militaire comme civil.

Les grandes familles d'ergols et leurs contraintes

Ergols stockables (hypergoliques). Ce sont typiquement les hydrazines (UDMH, MMH, hydrazine anhydre) côté carburant, et le peroxyde d'azote (N?O?) ou l'acide nitrique inhibé côté oxydant. Ils se conservent à température ambiante, d'où leur usage historique dans les missiles balistiques qui devaient rester prêts longtemps. Les difficultés sont leur forte toxicité, la corrosivité des oxydants nitriques et le risque d'inflammation immédiate en cas de mélange. Oxydant et carburant voyagent donc toujours dans des véhicules séparés, avec des procédures strictes.

Ergols cryogéniques. L'oxygène liquide (−183 °C) et l'hydrogène liquide (−253 °C) exigent des citernes à double paroi isolées sous vide, qui limitent l'évaporation. Ils sont peu utilisés dans les missiles militaires modernes (impossibles à stocker longtemps), mais centraux dans le spatial (Ariane 5 et 6, par exemple).

Kérosène et dérivés. Ils sont plus proches de la logistique pétrolière classique, avec des exigences de pureté accrues.

Le matériel militaire historique

Pendant la Guerre froide, les systèmes à propergol liquide comme le Scud soviétique (R?17) s'appuyaient sur tout un convoi de soutien. Il comprenait des camions-citernes distincts pour l'oxydant (acide nitrique inhibé) et pour le carburant, souvent montés sur des châssis tout-terrain. On y trouvait aussi des véhicules de neutralisation et de décontamination, et des équipes équipées de protections respiratoires et cutanées. Cette lourdeur logistique, avec le temps de ravitaillement et la vulnérabilité qu'elle entraînait, explique en grande partie le passage progressif des armées aux missiles à propergol solide, qui n'ont pas besoin de ravitaillement sur le terrain.

Le secteur spatial civil

Pour les lanceurs et les satellites, les ergols stockables circulent généralement dans des conteneurs-citernes ISO certifiés, par route et par mer. C'est le cas vers le Centre spatial guyanais de Kourou. Les cryogéniques sont souvent produits sur place ou à proximité, justement pour limiter les transports.

Cadre réglementaire (Europe)

Le transport routier relève de l'ADR, le transport maritime de l'IMDG. Quelques repères :

• le peroxyde d'azote est classé gaz toxique et comburant (UN 1067, classe 2.3) ;
• l'hydrazine anhydre relève de la classe 8, avec risques subsidiaires inflammable et toxique (UN 2029) ;
• l'UDMH est classée toxique (UN 1163, classe 6.1).

Ces classements imposent des citernes agréées, une signalisation spécifique, des conducteurs formés et des itinéraires contrôlés.

Sécurité

Les principaux dangers sont l'intoxication par inhalation (vapeurs d'hydrazine ou d'oxydes d'azote), les brûlures chimiques et l'incendie. C'est pourquoi les opérations de transfert se font avec des équipements de protection intégrale, des moyens de détection de fuites et des dispositifs de neutralisation prêts à l'emploi.

Si vous préparez un exposé ou un dossier, je peux approfondir un angle précis : l'histoire des systèmes soviétiques, la logistique d'Ariane, ou la réglementation ADR.

Pourquoi le SA?2 avait besoin de citernes spécialisées

Le missile V?750 et ses variantes avait une propulsion en deux étages. Le premier étage (booster) fonctionnait au propergol solide, tandis que l'étage principal (sustainer) utilisait des ergols liquides hypergoliques. Le carburant était un mélange à base d'amines, désigné TG?02 (surnommé « Tonka »), et l'oxydant de l'acide nitrique inhibé, de la famille AK?20. C'est cet étage liquide qui imposait toute une chaîne logistique d'ergols, absente des systèmes à propergol solide qui l'ont remplacé.

Organisation logistique

Dans une unité S?75, le ravitaillement ne se faisait pas sur le site de tir mais dans une zone technique en retrait. Le missile y était ravitaillé, contrôlé, puis chargé sur un semi-remorque transporteur-chargeur, le PR?11, tracté par un camion ZIL?157 puis ZIL?131, qui l'amenait jusqu'au lanceur.

Cette zone technique recevait les ergols par des camions-citernes distincts pour le carburant et pour l'oxydant, montés sur des châssis soviétiques standard de l'époque. L'oxydant nitrique exigeait des cuves en matériaux résistants à la corrosion, et les deux produits voyageaient toujours séparément à cause de leur caractère hypergolique. Autour s'ajoutaient des moyens de stockage, de transfert, de neutralisation (lavage, produits basiques pour l'acide) et de protection du personnel.

Contraintes et problèmes connus

Ce système a laissé une réputation de lourdeur et de danger. Le personnel était exposé aux vapeurs toxiques d'acide nitrique (oxydes d'azote, les « fumées rousses ») et aux vapeurs des amines. Un missile ravitaillé avait une durée de maintien en condition limitée, après laquelle il fallait le vidanger et le neutraliser. Des fuites, brûlures et intoxications sont documentées chez plusieurs utilisateurs. Enfin, la chaîne logistique alourdissait les déploiements et les rendait plus visibles.

Héritage aujourd'hui

Le SA?2 a été exporté massivement (Vietnam, Moyen-Orient, Europe de l'Est, Afrique, Asie). Beaucoup de pays l'ont retiré du service, et les stocks d'ergols restants posent un vrai problème environnemental. Des programmes de destruction de l'oxydant AK?20 et du carburant TG?02 ont été menés, notamment avec le soutien de l'OSCE en Europe de l'Est et dans le Caucase, pour éliminer ces produits dégradés et dangereux.
NB
Comparaison avc le V2 et autres produits allemands

Le V?2 lui-même utilisait surtout de l'oxygène liquide et un mélange éthanol-eau. Ces ergols sont dangereux (froid extrême, risque d'incendie), mais pas toxiques. Le produit vraiment redouté à bord était le peroxyde d'hydrogène concentré (T?Stoff). Décomposé par du permanganate de sodium, il produisait de la vapeur pour entraîner la turbopompe. Ce peroxyde très concentré pouvait réagir violemment avec des matières organiques, et un simple contact avec les vêtements ou la peau suffisait à provoquer des brûlures ou un départ de feu.

Le vrai cauchemar était l'avion-fusée Me 163 Komet. Il combinait le T?Stoff à un carburant à base de méthanol et d'hydrate d'hydrazine (C?Stoff), un couple hypergolique. Les accidents à l'atterrissage, les fuites et les explosions ont fait de nombreuses victimes. On cite souvent des pilotes gravement brûlés par des fuites de peroxyde dans le cockpit, et le personnel au sol portait des combinaisons spéciales.

Le parallèle le plus direct avec le SA?2 est le Wasserfall, un missile sol-air allemand dérivé du V?2 mais jamais mis en service. Il utilisait déjà un couple stockable à base d'acide nitrique (SV?Stoff) et d'un carburant organique hypergolique (Visol), justement pour pouvoir rester ravitaillé et prêt au tir, ce que l'oxygène liquide ne permettait pas. Après 1945, les Soviétiques ont récupéré ingénieurs et documentation, et cette filière des oxydants nitriques se retrouve dans leurs missiles d'après-guerre, dont le S?75.

On retrouve donc la même logique : des ergols stockables et hypergoliques, pratiques sur le plan opérationnel, mais corrosifs et toxiques. C'est ce qui a rendu leur manipulation si dangereuse, des Allemands en 1944 jusqu'aux servants de SA?2 des décennies plus tard.
