Caisse de munition d'artillerie soviétique Roquette d'exercice UCHEB-TR  en caisse de transport réglementaire

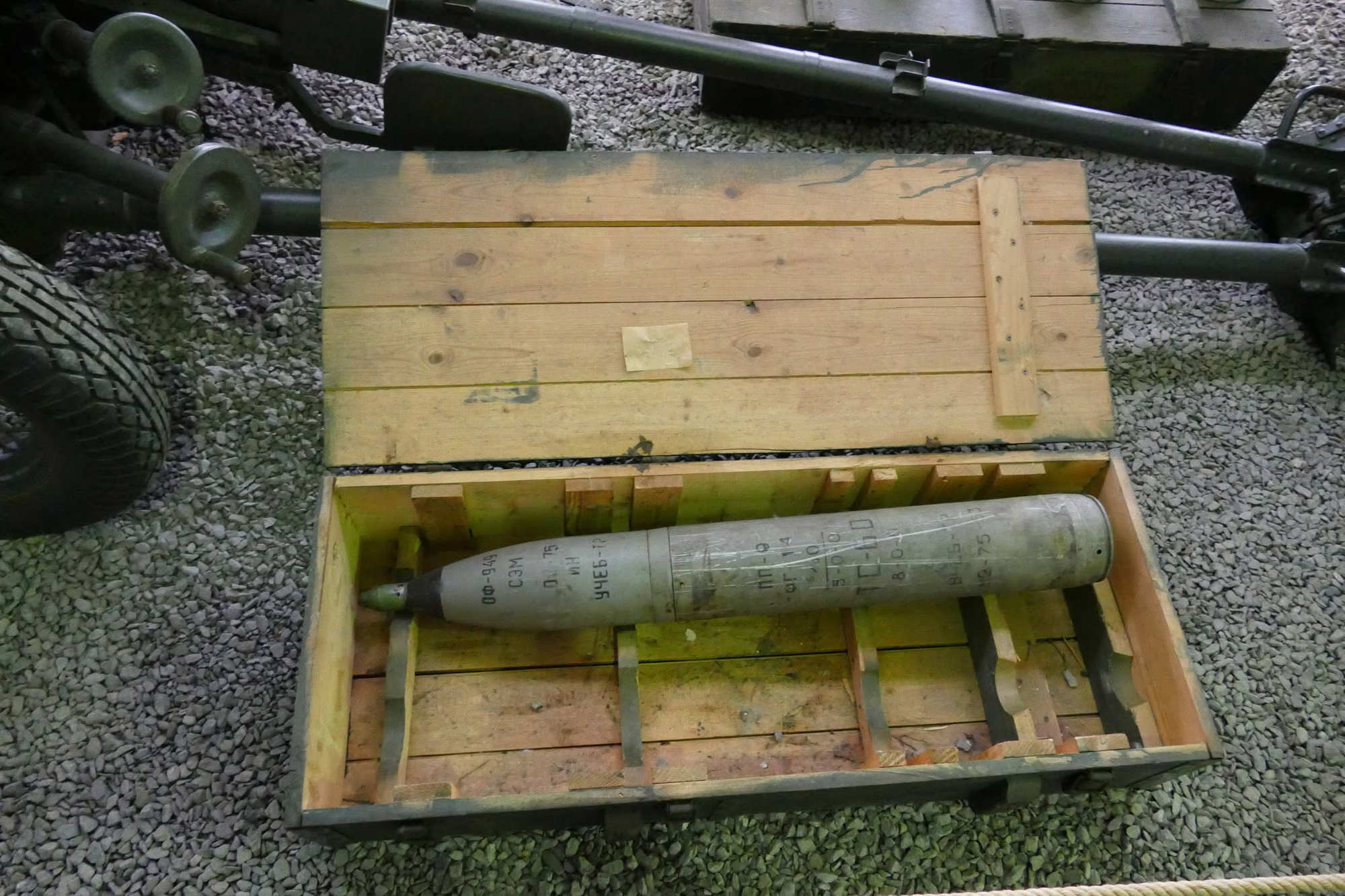

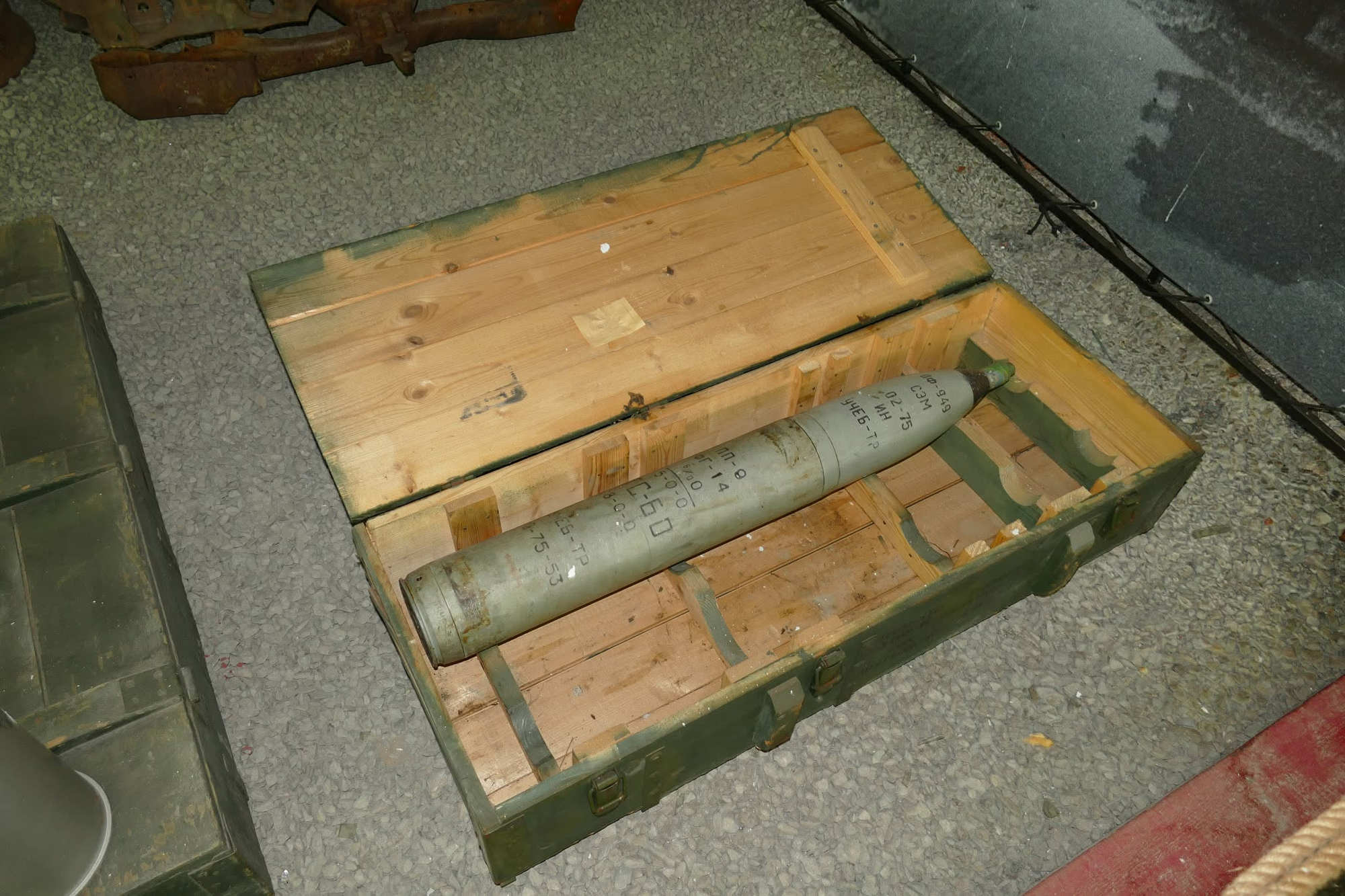

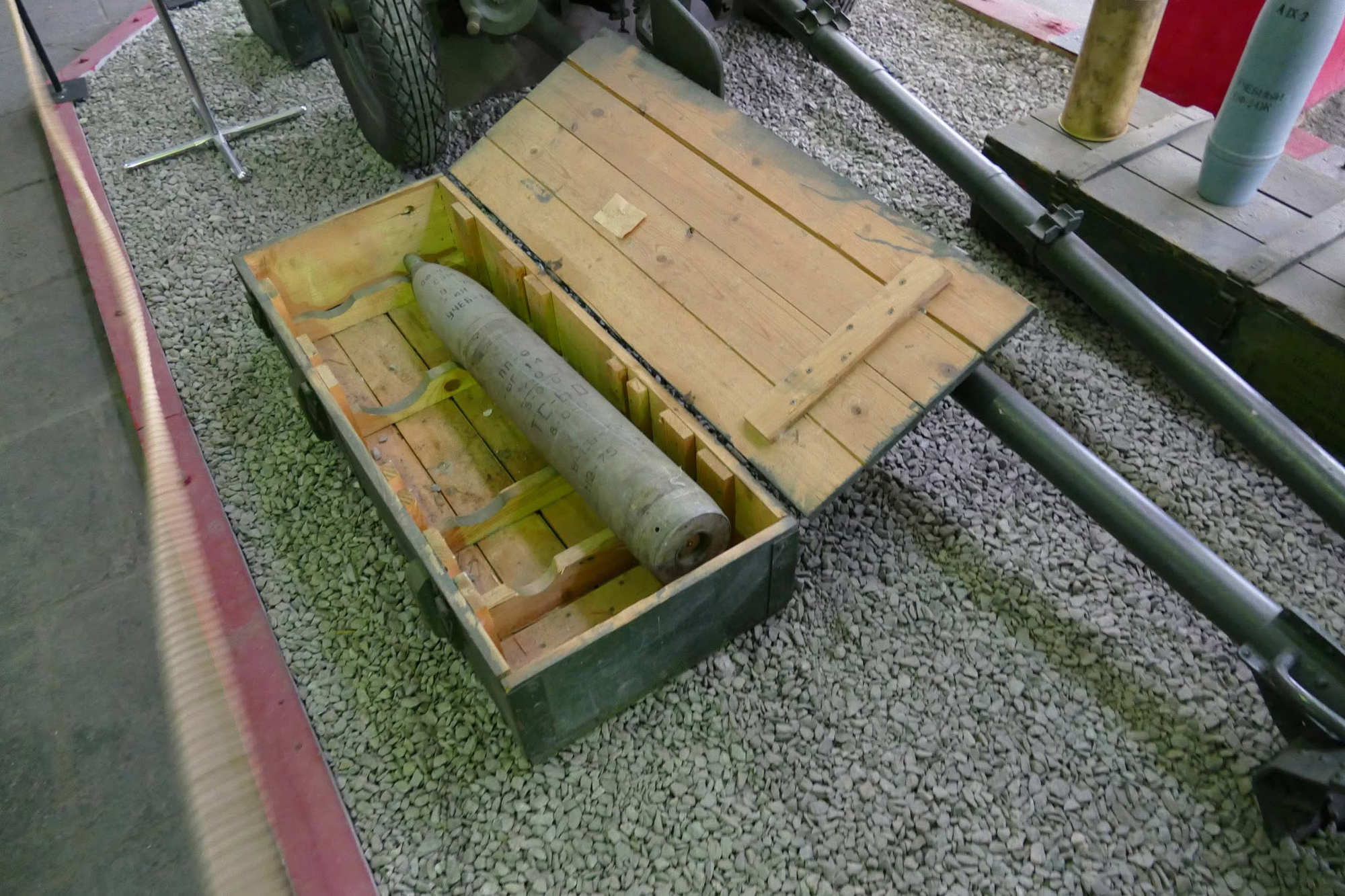

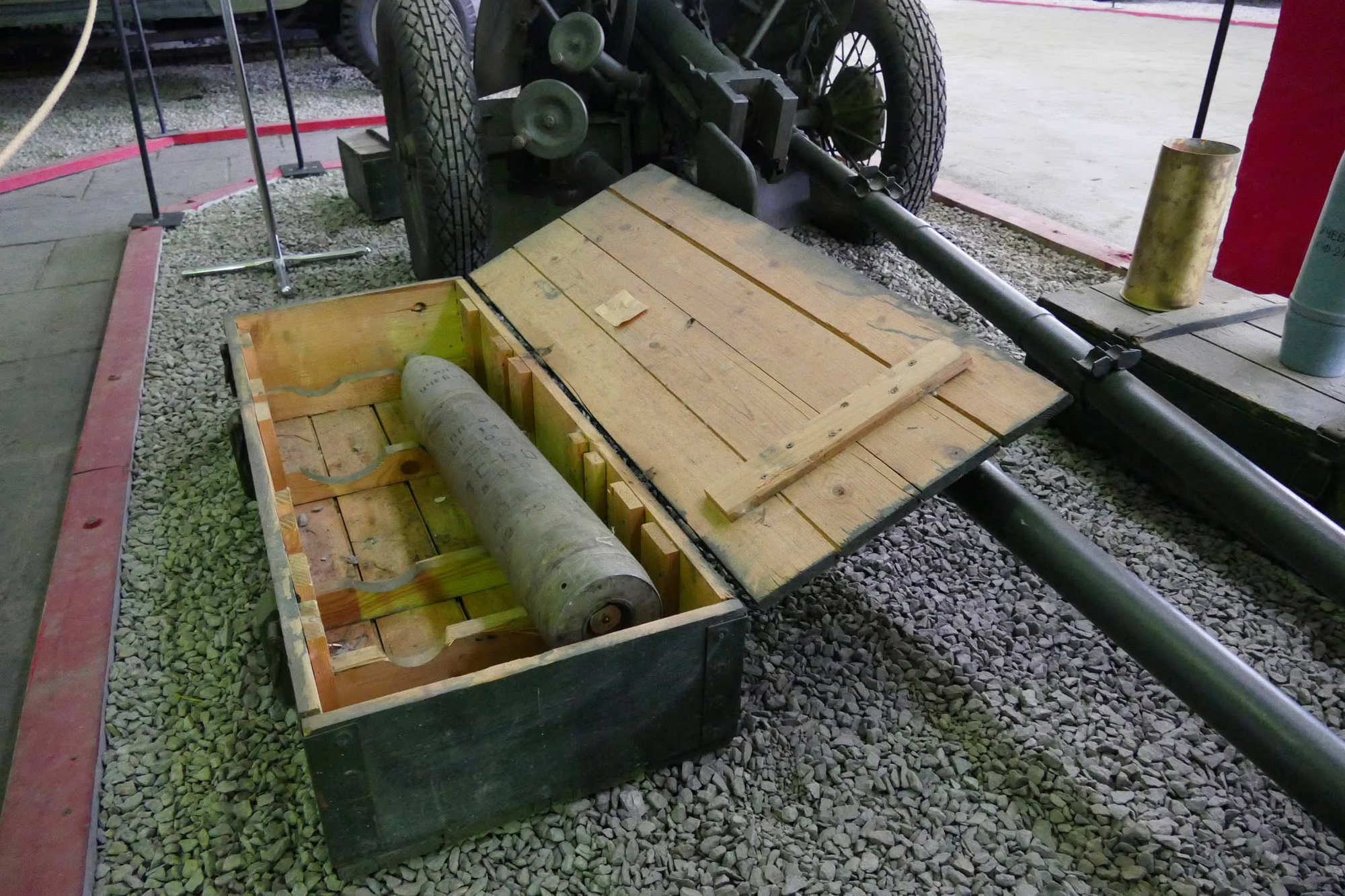

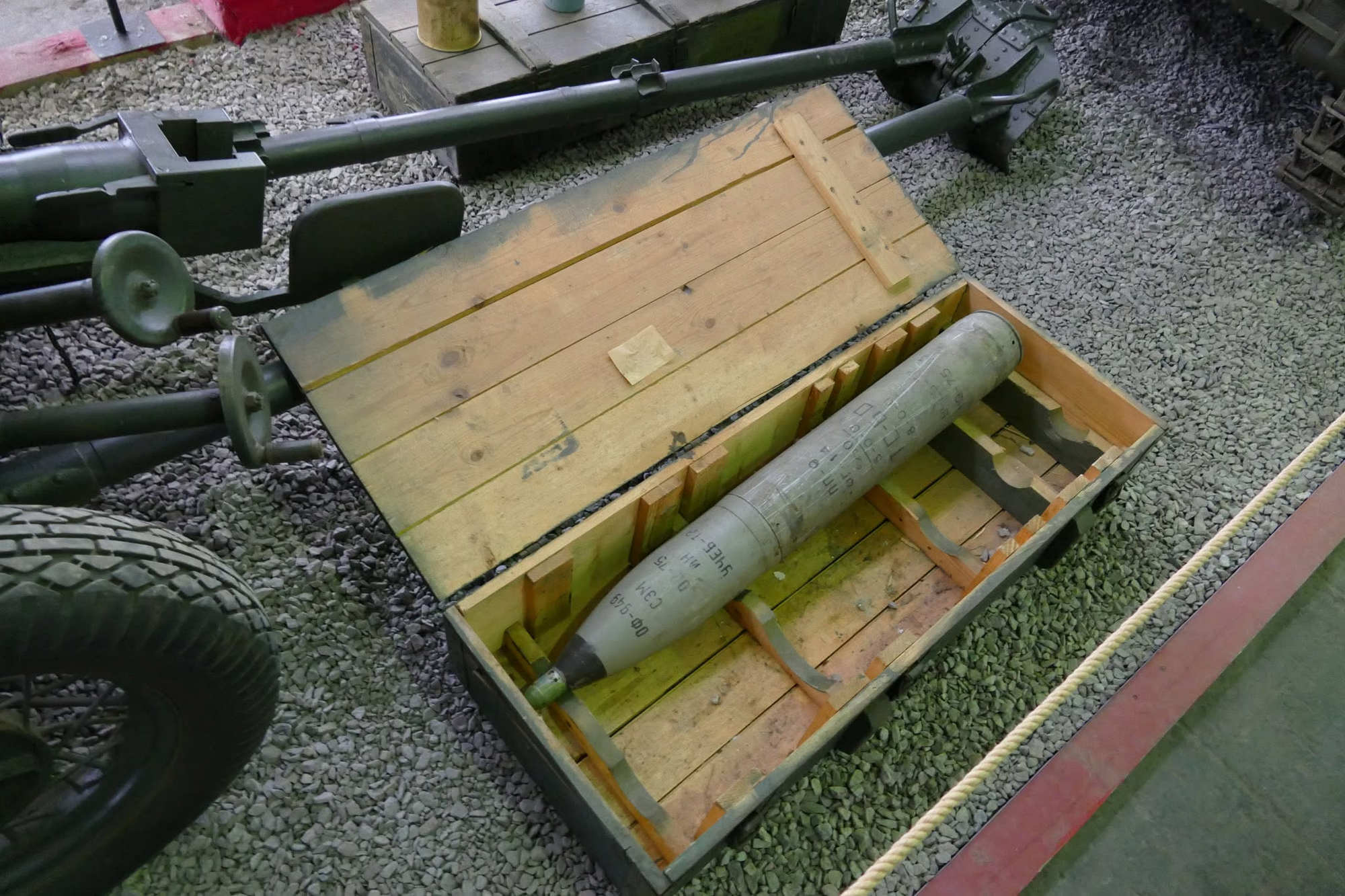

Caisse en bois ouverte contenant une roquette calée sur tasseaux, avec couvercle à charnières métalliques.

L'objet photographié est un obus d'artillerie de fabrication soviétique/russe, présenté dans sa caisse de transport en bois d'origine. L'inscription  peinte sur le corps du projectile est la clé de son identification : elle indique qu'il s'agit d'un obus d'exercice uchebno-trenirovochnyy et non d'une munition de combat active.
Le marquage « OF-94 (OF devyanosto chetyre) » sur l'ogive est l'index de la M-14-OF, une roquette explosive-fragmentation à stabilisation par rotation (turboréactive), tirée par les lance-roquettes multiples BM-14, BM-14-17 et BM-14M. La confirmation se trouve sur la photo : on lit aussi «-60 » en gros sur le corps, et c'est justement l'indice balistique de la M-14-OF (), qui correspond au numéro des tables de tir de ce système.Ce qu'on prend pour une douille est donc le propulseur de la roquette (d'où le « 9 », probablement la référence du moteur ou de la poudre). Les buses d'éjection inclinées, qui font tourner la roquette, se trouvent au culot. «» indique toujours une version d'entraînement inerte, pour apprendre aux servants à charger les tubes.
C 'est donc roquette d'exercice de 140 mm M-14-OF pour lance-roquettes BM-14 »
Le BM-13-16  tire des roquettes M-13 de 132 mm, stabilisées par de grands ailerons à l'arrière et lancées depuis des rails ouverts.
Celle ci n'a pas d'ailerons : c'est une roquette stabilisée par rotation (gaz éjectés par des tuyères inclinées au culot). Elle a donc besoin de tubes de lancement, pas de rails.


La M-14-OF (??-949) était tirée par les boîtes de lancement BM-14, BM-14-17 et BM-14M. Concrètement :
le BM-14-16 (16 tubes), justement monté sur ZIL-151 comme ton BM-13, d'où une confusion facile ;
le BM-14-17 (17 tubes) sur GAZ-63 ;
le BM-14M, version modernisée sur ZIL-157 ;ainsi que le lanceur remorqué RPU-14, qui utilisait la même roquette.
Ces systèmes ont remplacé les Katioucha après-guerre, à partir des années 1950. Pour illustrer l'article, une photo de BM-14 avec son bloc de tubes serait plus juste que celle du BM-13.

Ce type de munition sert exclusivement à l'entraînement des équipages de pièces d'artillerie : manipulation, chargement, déchargement et gestes réglementaires de mise en batterie, sans aucun risque lié à un explosif réel. Une définition analogue, appliquée aux roquettes d'artillerie, précise que ces munitions « sont destinées à l'instruction et à l'entraînement des équipes de combat aux opérations de chargement, de déchargement des projectiles et à la conduite des travaux réglementaires les concernant ». Le même principe s'applique aux obus d'artillerie classique tels que celui photographié : familiarisation avec le geste de chargement, la manutention en caisse, le poids et l'encombrement réels de la munition, sans mobiliser de munitions de combat coûteuses ou dangereuses.

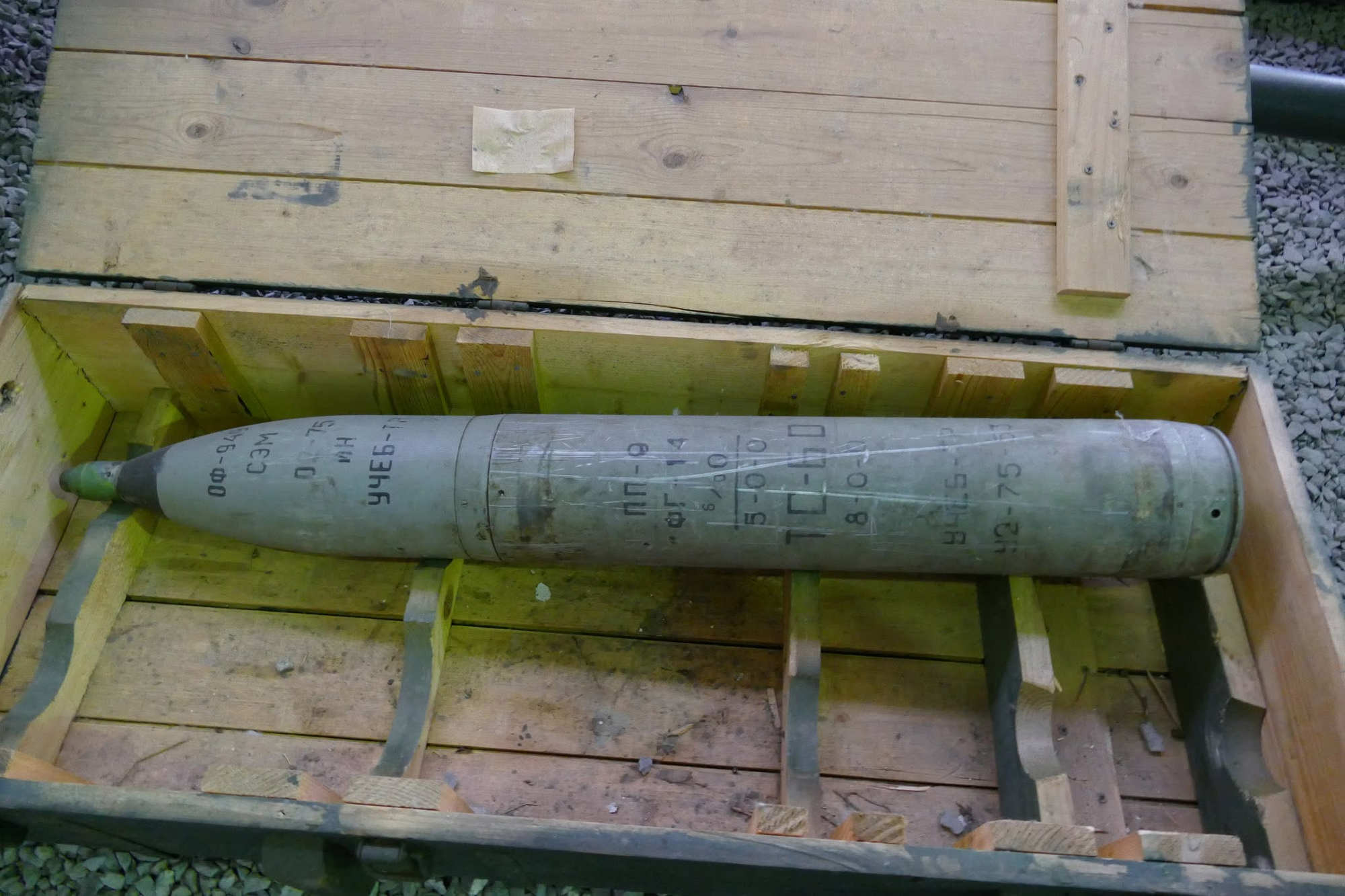

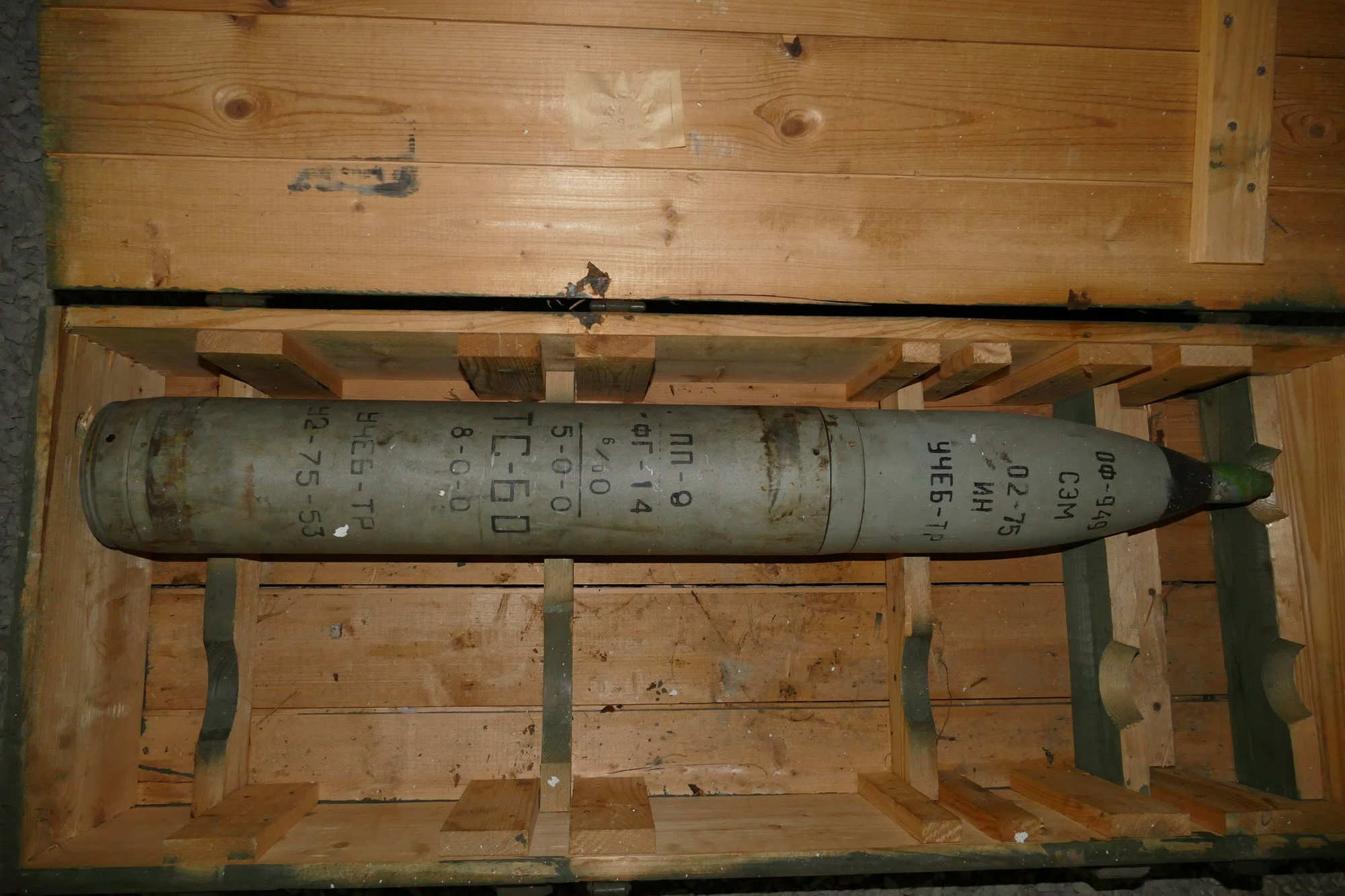

Détail du corps de l'obus : inscriptions peintes au pochoir, dont «UCHEB-TR» répété à deux reprises le long du corps.



• « OF-94 (OF devyanosto chetyre)  » — un code d'identification de la munition ou du lot ;
• « UCHEB-TR» (répété deux fois) — la mention « exercice/entraînement » évoquée plus haut ;
• Des indications numériques (dates, repères de calibre ou de lot) typiques du système de traçabilité des munitions d'artillerie.
