Tableaux générés par IA sur les indications Land Rover Série IIA est un Véhicule de service aéroportuaire signé R7 avec une nacelle élévatrice Acklift 1000

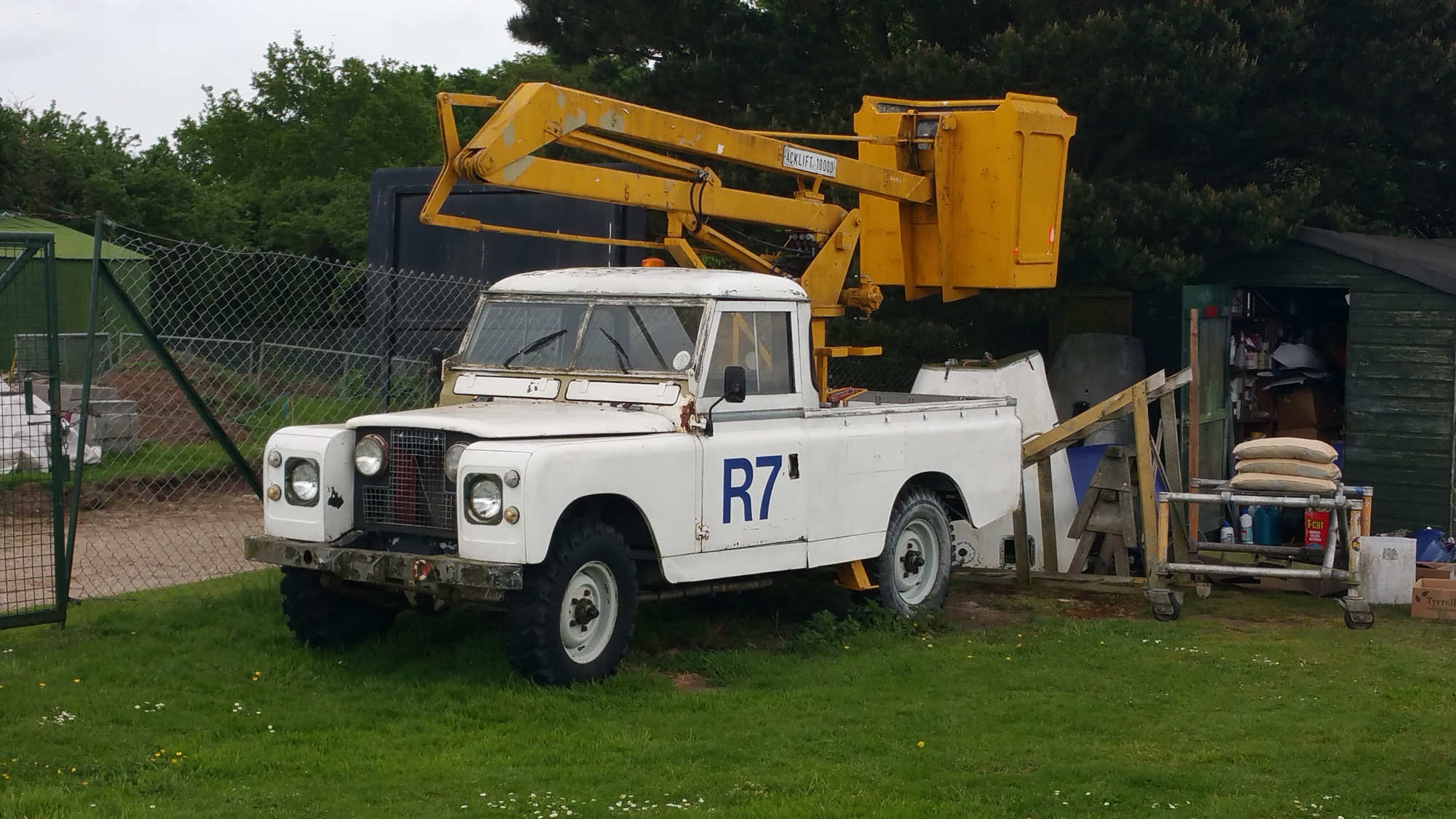

Présentation générale Ce Land Rover Série IIA, produit à la fin des années 1960, est un exemple typique des utilitaires légers 4x4 britanniques employés sur les plateformes aéroportuaires pour l'entretien technique. Le châssis court (empattement 88 pouces) et la carrosserie utilitaire en font une base robuste, choisie pour sa fiabilité mécanique et sa simplicité d'entretien des qualités très recherchées par les services techniques d'aéroport. Le véhicule porte le marquage d'exploitation « R7 » sur ses portières avant, une identification typique des flottes de service utilisées sur les aires aéroportuaires (« airside »), permettant de repérer rapidement chaque engin depuis la tour de contrôle ou par les équipes au sol. La nacelle Acklift 1000 la Nacelle élévatrice est du type « cherry-picker de marque Acklift, modèle 1000, actionnée par prise de force hydraulique.
Rôle sur piste

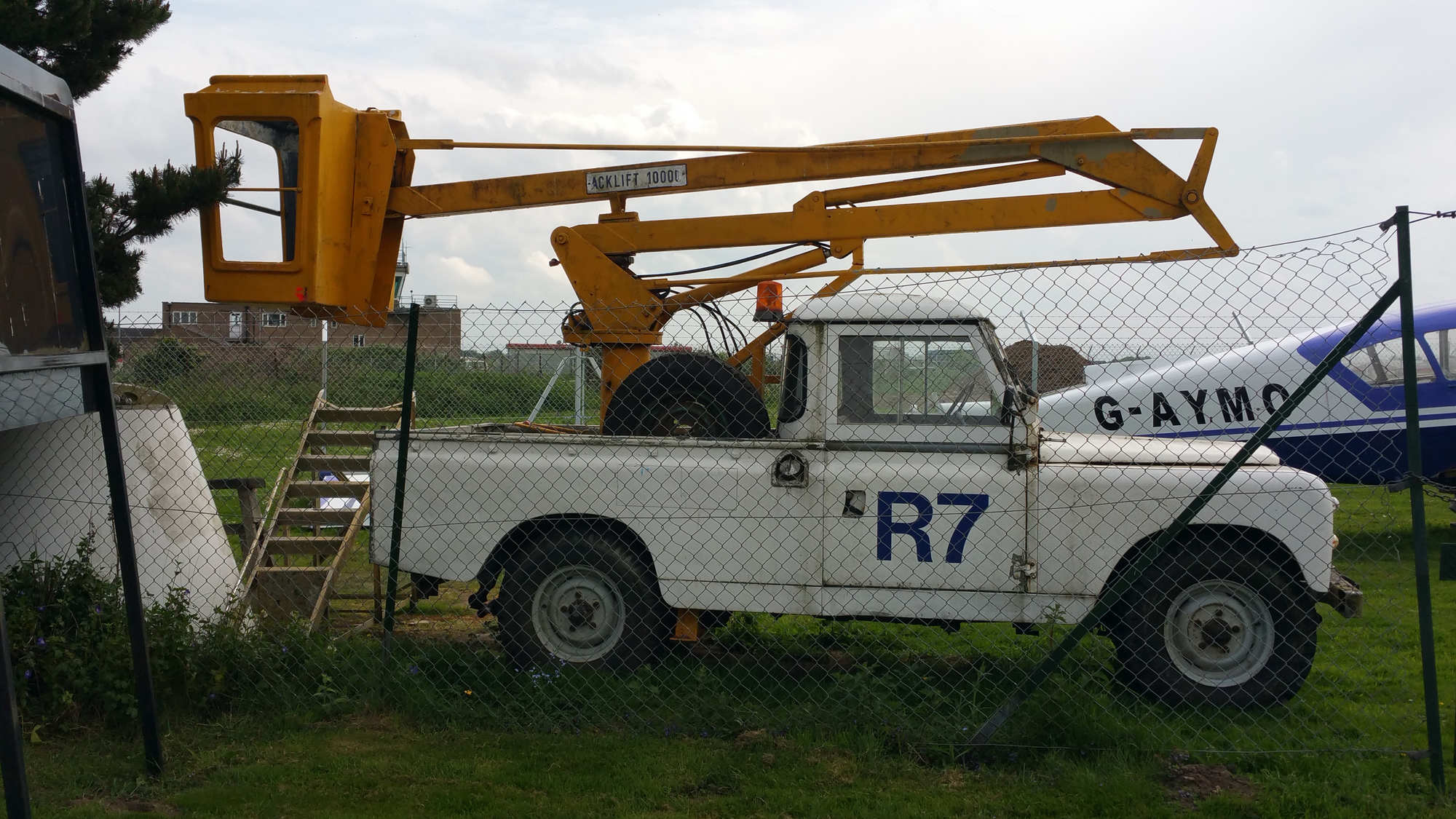

Accès en hauteur : Permettait de réparer les balisages lumineux et les phares de piste. Maintenance : Utilisé pour inspecter les structures des hangars ou les dérives des grands avions Mobilité tout-terrain : Capable de rouler hors piste L'élément le plus caractéristique de ce véhicule est la nacelle élévatrice hydraulique montée sur le plateau arrière, portant la plaque constructeur « Acklift 1000 ». Ce type de bras articulé, actionné par vérins hydrauliques, permettait d'élever un technicien en toute sécurité pour des travaux en hauteur : entretien de l'éclairage de piste, des balises, des structures de hangars ou des systèmes de communication de l'aérodrome.

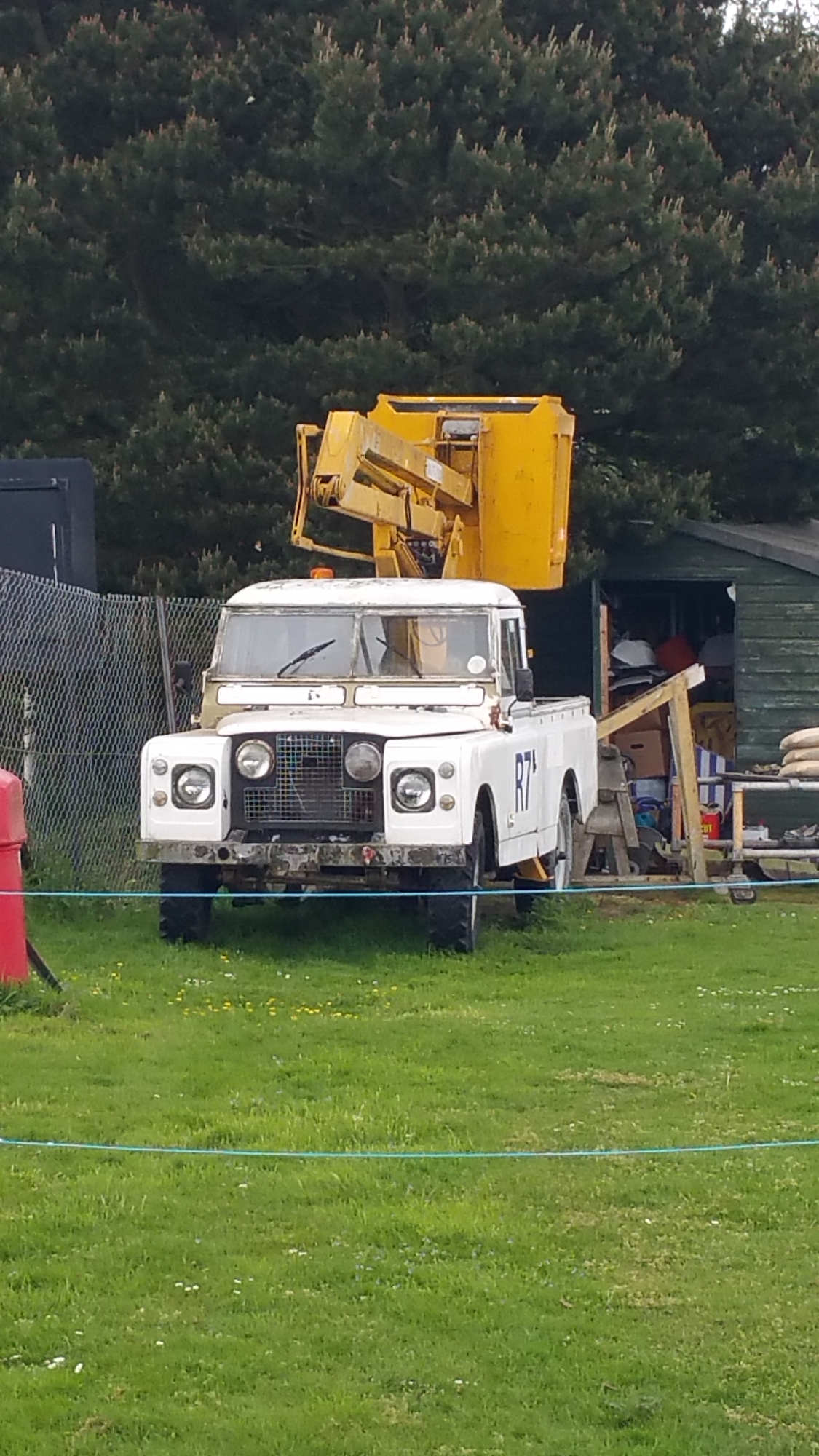

Caractéristiques observables Bras articulé en deux sections repliables, permettant un stockage compact en position route Nacelle (panier) en tôle jaune, positionnée à l'avant du bras Base rotative montée directement sur le plateau du véhicule, à l'arrière de la cabine Gyrophare orange fixé sur l'aile arrière, signalant le véhicule en intervention Livrée jaune vif du bras, contrastant avec la carrosserie blanche du porteur un code couleur classique du matériel de travaux en hauteur La nacelle élévatrice Acklift 1000 installée sur le Land Rover Série IIA repose sur un système hydraulique robuste et conventionnel de l'époque (années 1960-1970). Conçu pour la simplicité et la fiabilité en environnement exigeant, son fonctionnement s'articule autour de spécifications techniques bien précises. Système d'alimentation et puissance Source d'énergie : Prise de force (PTO - Power Take-Off) installée sur la boîte de transfert du Land Rover. Pompe hydraulique : Pompe à engrenages entraînée mécaniquement par le moteur de l'utilitaire via le cardan de la PTO. Commande de régime : Un accélérateur à main dans la cabine permet de fixer le régime moteur optimal pour assurer le débit constant de la pompe lors des manœuvres. Architecture hydraulique et performances Type de flèche : Nacelle articulée à deux bras (inférieur et supérieur) mus par deux vérins hydrauliques distincts. Capacité de levage nominale : Généralement calibrée pour une charge maximale de 227 kg (500 lb), soit deux opérateurs ou un opérateur avec sa caisse à outils. Hauteur de travail maximum : Environ 10 mètres (d'où la désignation "1000" pour ~30 pieds / 10m de portée). Vitesse de déploiement : Environ 50 à 60 secondes par section de bras pour un déploiement complet en toute sécurité. Composants et fluides Distributeur hydraulique : Bloc de valves à commandes manuelles directes. Il est doublé : un poste de commande se situe sur le châssis bas (sécurité au sol) et un poste est déporté dans la nacelle (commandes par câbles ou tringleries pour éviter de faire monter des conduites haute pression souples jusqu'au panier). Réservoir d’huile : Capacité d'environ 30 à 45 litres, monté sur le plateau arrière du Land Rover, équipé d'un filtre de retour pour purifier l'huile. Fluide recommandé : Huile hydraulique minérale classique de type ISO VG 32 ou VG 46 (adaptée aux variations climatiques sur les tarmacs). Dispositifs de sécurité hydrauliques Clapets anti-chute (ou clapets de verrouillage) : Directement vissés sur les cylindres des vérins. En cas de rupture d'une canalisation souple, ils bloquent instantanément l'huile dans le vérin pour empêcher la nacelle de s'effondrer. Limiteur de pression : Valve de décharge tarée en usine pour contourner le circuit et renvoyer l'huile au réservoir si la nacelle est en surcharge ou en bout de course. Descente d'urgence : Valve de décharge manuelle accessible depuis le sol permettant de purger lentement la pression des vérins pour redescendre les opérateurs en cas de panne du moteur du véhicule État de conservation Le véhicule est aujourd'hui exposé en extérieur sur le site du musée, entouré d'une clôture grillagée, parmi d'autres pièces et matériels du fonds aéronautique. La carrosserie présente des traces de corrosion et de peinture écaillée, cohérentes avec une longue carrière de service en extérieur suivie d'une conservation statique sans restauration complète. Le bras hydraulique et la nacelle demeurent en place et en bon état structurel apparent. Le City of Norwich Aviation Museum Fondé à la fin des années 1970 et implanté à Horsham St Faith, en bordure nord de l'aéroport de Norwich, ce musée associatif est dédié à la préservation du patrimoine aéronautique du comté de Norfolk. Géré par des bénévoles au sein d'un trust caritatif, il présente une vingtaine d'aéronefs originaux ainsi que des moteurs, des reconstitutions de cockpits et divers véhicules et équipements de servitude aéroportuaire dont ce Land Rover à nacelle fait partie.Parmi les pièces marquantes du musée figurent un bombardier Avro Vulcan B.2, un hélicoptère Westland Whirlwind et un Dassault Mystère IV, ainsi qu'un Avro RJ85 rejoint plus récemment la collection. Le musée a également intégré en 2022 les collections du Fenland and West Norfolk Aviation Museum, à l'occasion de la fermeture de ce dernier. Fiche d'identification
Source des photographies : collection personnelle, City of Norwich Aviation Museum.
|
|
