Au lendemain de la Première Guerre mondiale, l’industrie aéronautique allemande, bien que strictement encadrée par le traité de Versailles, poursuivit son développement technique en secret ou via des voies détournées. C’est dans ce contexte particulier que Hugo Junkers et ses ingénieurs conçurent le moteur L 5, un six-cylindres en ligne refroidi par eau qui allait s’imposer comme l’un des moteurs d’aviation les plus aboutis de son époque.
Contexte historique
Après 1918, l’Allemagne fut contrainte par les clauses du Traité de Versailles de limiter drastiquement sa production militaire aérienne. Néanmoins, la production de moteurs civils et sportifs fut tolérée, permettant à des constructeurs comme Junkers de maintenir leur savoir-faire et de progresser techniquement.
La firme Junkers Flugzeugwerk AG, basée à Dessau, avait déjà une expérience considérable dans la construction métallique. Hugo Junkers, ingénieur de génie, avait révolutionné la construction aéronautique avec ses avions à structure entièrement métallique. En 1925, alors que les restrictions s’assouplissaient légèrement avec les accords de Locarno, Junkers lança le L 5 pour motoriser ses appareils commerciaux.
Description technique

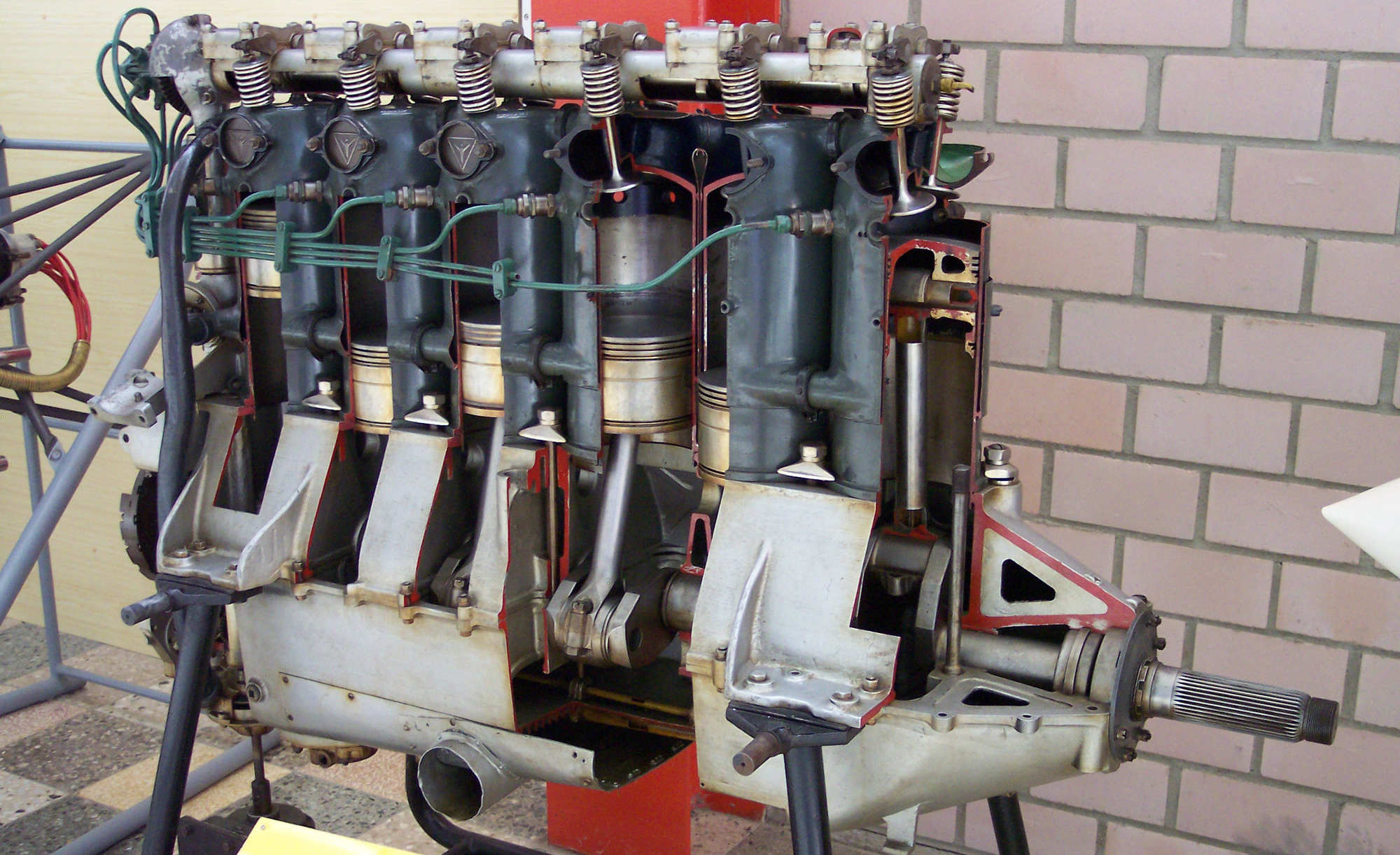

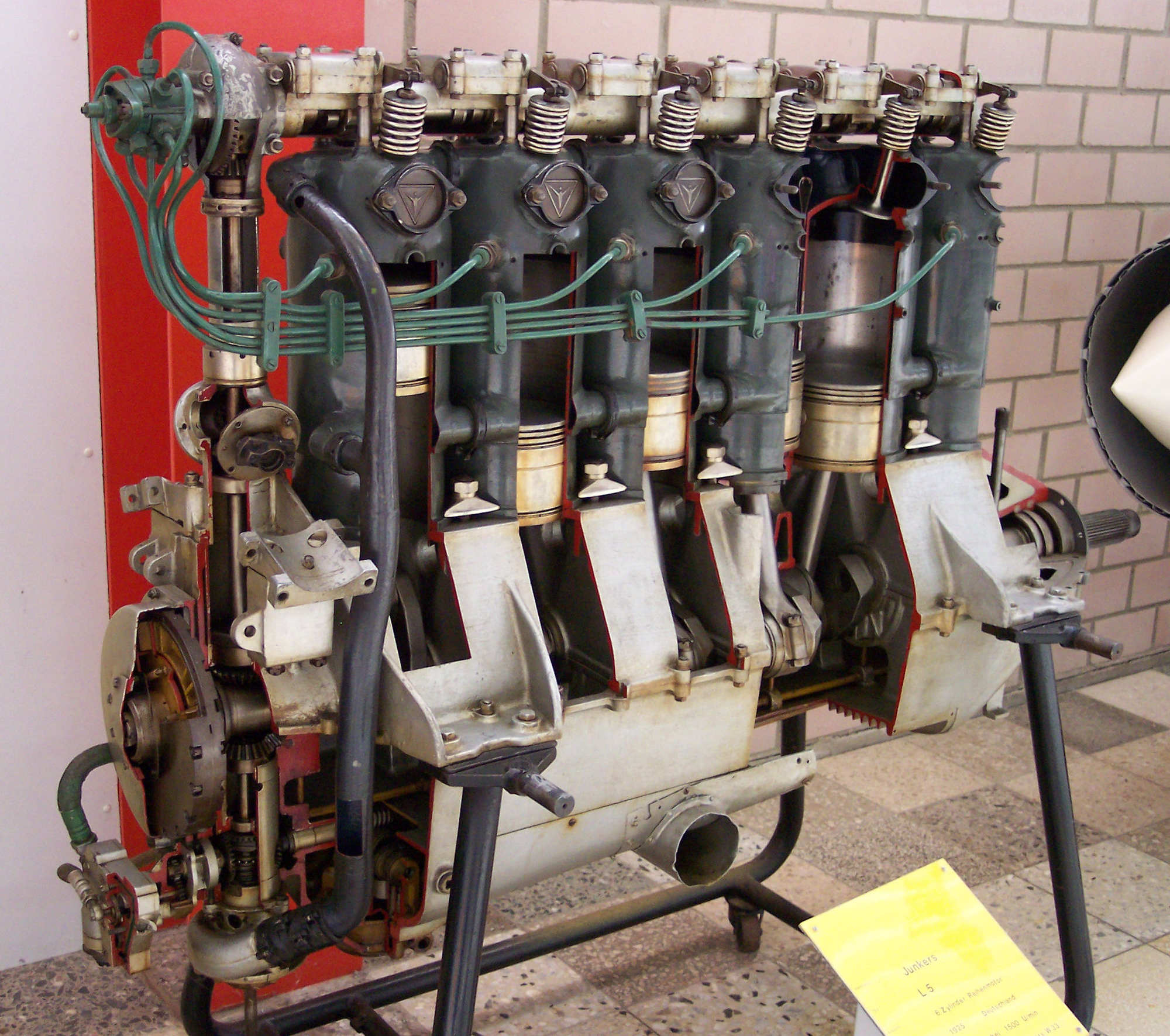

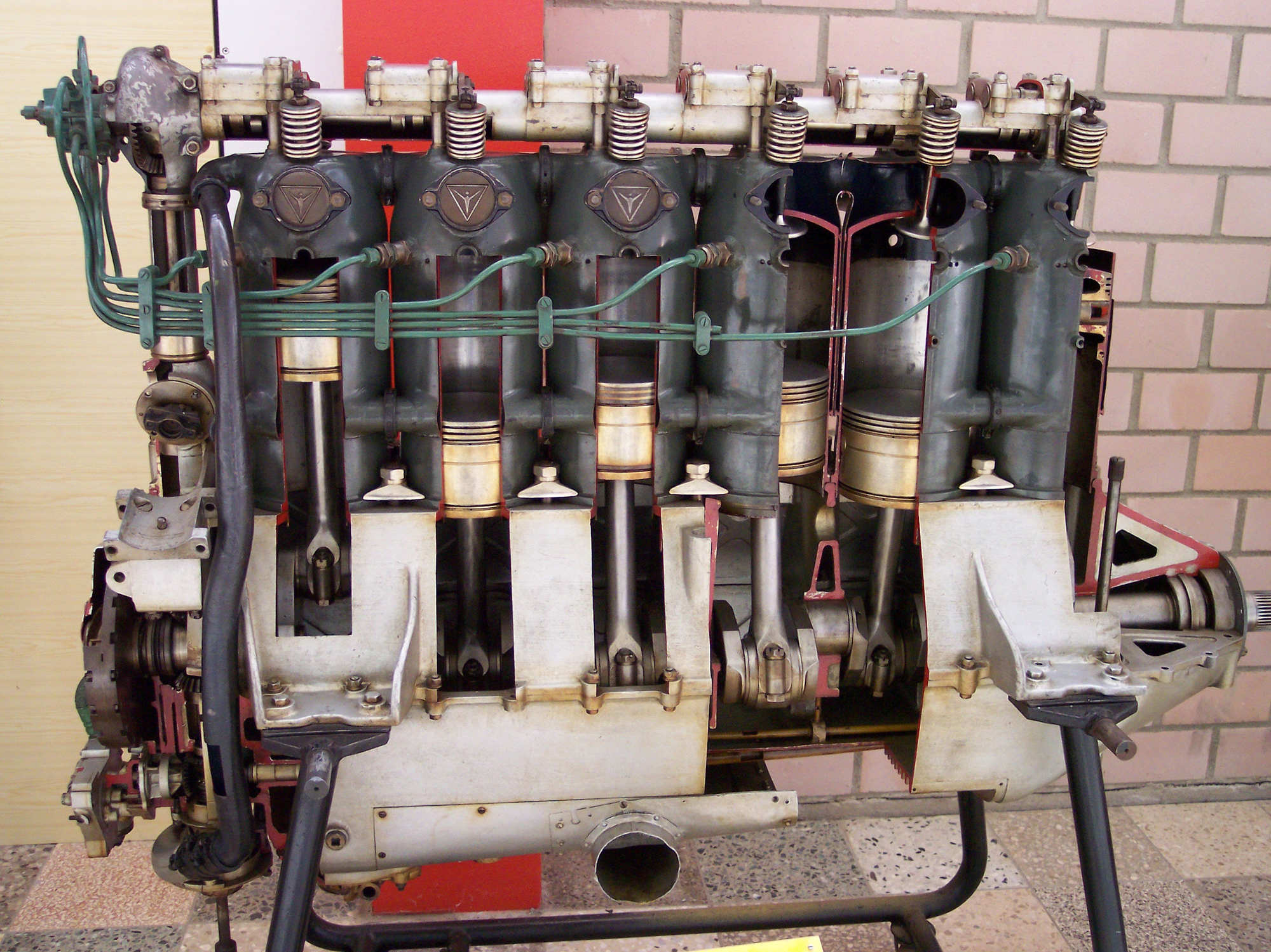

Le Junkers L 5 est un moteur à pistons de type six-cylindres en ligne, refroidi par eau, conçu spécialement pour l’aviation civile et commerciale. Il représente un compromis réussi entre fiabilité, puissance et longue durée de fonctionnement.
Architecture moteur
Le L 5 adopte une architecture en ligne qui présente plusieurs avantages : une faible maître-couple (section frontale réduite), une excellent répartition des masses sur l’axe longitudinal, et une grande facilité d’entretien. Le refroidissement par eau, bien que plus lourd qu’un refroidissement par air, garantit une température de fonctionnement stable, essentielle pour les longs vols commerciaux.
La distribution est assurée par un arbre à cames en tête (SACT), ce qui constitue une avance notable pour l’époque et permet des régimes moteur plus élevés avec une meilleure précision des calages. La lubrification sous pression et le carburateur double corps complètent une conception d’ensemble particulièrement soignée.
Innovations et apports technologiques
Le Junkers L 5 se distingue par plusieurs innovations remarquables pour l’année 1925 :
Utilisation de l’aluminium et d’alliages légers pour le carter et certaines pièces mobiles, réduisant le poids global sans compromettre la résistance mécanique. Système de démarrage électrique intégré, facilité pour les opérateurs commerciaux. Conception modulaire permettant un remplacement rapide des pièces usagées en escale. Réducteur d’hélice permettant de découpler le régime moteur optimal du régime de rotation de l’hélice, améliorant le rendement propulsif. Taux de compression optimisé pour les carburants disponibles en Europe dans les années 1920. Applications et avions équipés
Le L 5 fut utilisé sur plusieurs appareils Junkers et autres constructeurs durant la seconde moitié des années 1920. Sa fiabilité et sa puissance en firent le moteur de référence pour l’aviation commerciale allemande naissante.
Héritage et importance historique
Le Junkers L 5 illustre parfaitement la capacité de l’industrie allemande à innover même dans un contexte politique et économique défavorable. En 1927, le Junkers W 33 équipé d’un L 5 accomplit la première traversée de l’Atlantique Nord d’est en ouest — une prouesse technique exceptionnelle qui démontra la robustesse et l’endurance du moteur.
Sur le plan technique, le L 5 posa les bases du futur Junkers Jumo 4 et d’autres moteurs Junkers des années 1930. La maîtrise des techniques de refroidissement liquide et de la distribution à arbre à cames en tête se retrouvera dans les développements ultérieurs, notamment les moteurs diesel d’aviation qui firent la renommée de Junkers.
D’un point de vue industriel, le succès commercial du L 5 permit à Junkers de consolider sa position sur le marché aéronautique mondial et d’alimenter les développements futurs. La firme de Dessau exporterà des appareils équipés de ce moteur dans de nombreux pays, participant ainsi à l’essor de l’aviation commerciale internationale.
Comparaison avec les moteurs contemporains
En 1925, le marché des moteurs d’aviation était dominé par quelques constructeurs majeurs. Le L 5 se positionnait avantageusement face à la concurrence internationale :
Face au Rolls-Royce Eagle IX (360 ch) : le L 5 était moins puissant mais plus léger et plus économique en carburant pour les usages civils. Face au Liberty L-12 américain (400 ch) : moteur plus puissant mais plus lourd et conçu pour des applications militaires. Face au BMW IV (250 ch) : concurrent direct allemand, le L 5 offrait une puissance légèrement supérieure avec une fiabilité reconnue. Face au Lorraine-Dietrich 12D français : moteurs de puissances comparables, mais le L 5 bénéficiait d’une conception plus moderne. Conclusion Le moteur Junkers L 5 de 1925 reste un témoin exceptionnel du génie technique allemand de l’entre-deux-guerres. Confronté à des contraintes politiques et économiques considérables, Hugo Junkers et ses équipes réussirent à concevoir un moteur fiable, puissant et innovant qui accompagna les premières heures glorieuses de l’aviation commerciale mondiale.
Sa conception soignée, ses performances équilibrées et sa robustesse éprouvée en firent le choix privilégié pour des opérations comme la première traversée atlantique est-ouest, inscrivant à jamais le nom de Junkers dans les grandes pages de l’histoire de l’aviation.
2.1 Caractéristiques générales
|
|
