Le 4K51 Rubezh qui a recu par l'OTAN  le nom de SSC 3 Styx est un système côtier soviétique de défense antinavire, monté sur châssis MAZ?543/543M, utilisant le lanceur automoteur 3P51 / 3P51M et des missiles de la famille P 15M (P 21/P22, Termit SS N 2 Styx.
Système 4K51 Rubezh
Son rôle  est la défense côtière antinavire autonome, et être capable de détecter et engager des bâtiments de surface jusqu’à 80 km  dépendant de l’horizon radar.
Lorsque le bureau Raduga conçut le missile antinavire P-15/4K-40 Termit (SS-N-2 Styx) à la fin des années 1950, ses concepteurs étaient loin d'imaginer qu'il serait encore en production un demi-siècle plus tard.
Il a acquit une notoriété en  1967 lorque le navire de guerre israélien Eilat en 1967 fut touche par ce type de missile
Le P-15 / SS-N-2 Styx était une arme bien plus simple et très différente du plus imposant P-5/P-6 / SS-N-3 Shaddock, et fut finalement produit en de nombreuses variantes soviétiques.
Le Styx était propulsé par un moteur-fusée à ergols liquides Isayev P-15 d'une poussée de 1,213 à 0,554 tonne, utilisant un propergol toxique AK-20K/TG-02 dérivé du carburant Wasserfall de la Luftwaffe.
Ce carburant hautement toxique et corrosif pose de sérieux problèmes de manipulation lors du ravitaillement et du dépotage du missile.
Le mélange propulsif est composé d'oxydant AK-20K/F (80 % d'acide nitrique, 20 % de N?O? avec additifs de fluor ou d'iode) et de carburant TG02 (50 % de xylidine et 50 % de triéthylamine).
Le Styx est armé d'une ogive à charge creuse 4G15 de 513 kg (1 100 lb) et est généralement équipé d'un autodirecteur radar actif à balayage conique. D'une masse au lancement de 2 à 2,5 tonnes, le Styx est subsonique, avec une portée maximale de 50 milles nautiques. Il effectue un vol en piqué à faible vitesse (Mach 0,9) et ses altitudes de croisière en milieu de parcours sont préprogrammées à 25, 50 et 250 mètres.
Le guidage en phase intermédiaire utilisait un pilote automatique inertiel, avec deux autodirecteurs terminaux disponibles. L'autodirecteur infrarouge P-15TG a été remplacé sur les missiles P-27/SS-N-2D de série par l'autodirecteur Snegir M, tandis que l'autodirecteur radar actif, largement répandu, était utilisé pour les opérations tous temps. Le système de défense côtière 4K51 Rubezh/SSC-3 a également été largement exporté. Le 3P51 TELAR est basé sur le châssis MAZ-543 8x8 et utilise un lanceur biplace orientable en élévation, doté d'un tube de lancement KT-161 de conception unique. Deux configurations radar existent. Les systèmes d'exportation sont généralement équipés du même radar de recherche et de conduite de tir Square Tie que celui équipant les corvettes et les vedettes lance-missiles rapides. Les modèles plus récents utilisaient le système de ciblage 3Ts25E Garpun E, qui combine un composant radar en bande X avec un système de ciblage passif fonctionnant entre 0,8 et 12 GHz contre les émetteurs pulsés et continus, avec une précision de 0,5 à 1,5°.
Organigramme
Composition de la batterie
4 lanceurs automoteurs 3P51 (ou 3P51M) sur MAZ 543(M).
4 véhicules de recharge/transport (6×6 avec grue).
Poste de commandement et moyens de détection externes éventuelles.

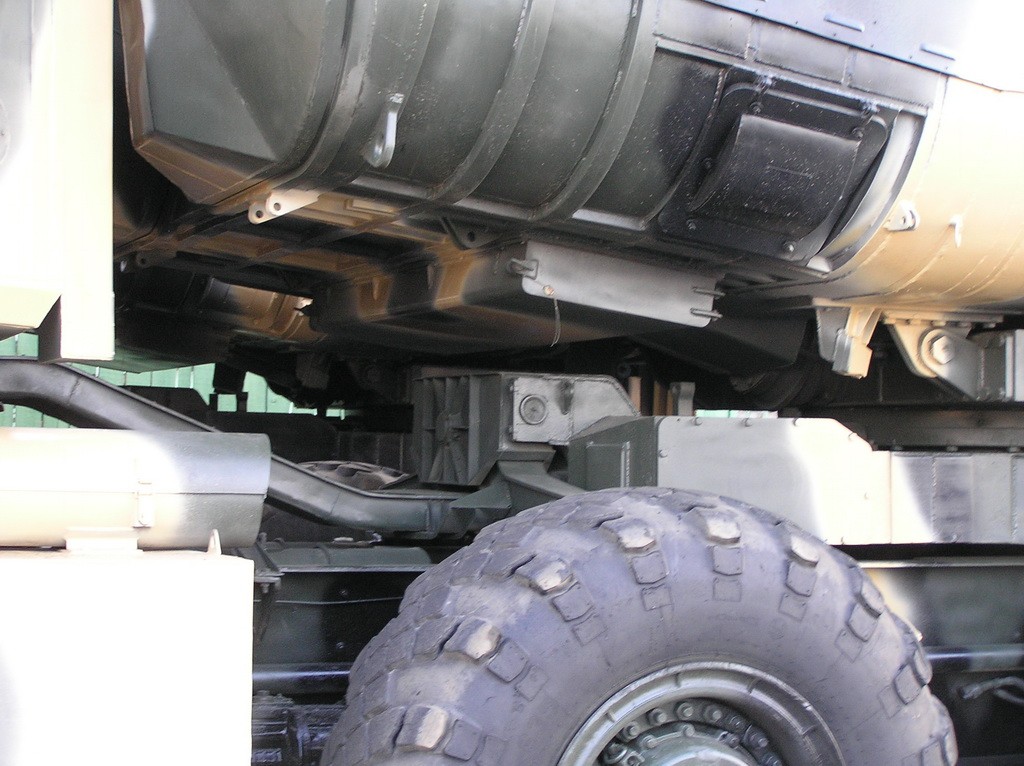

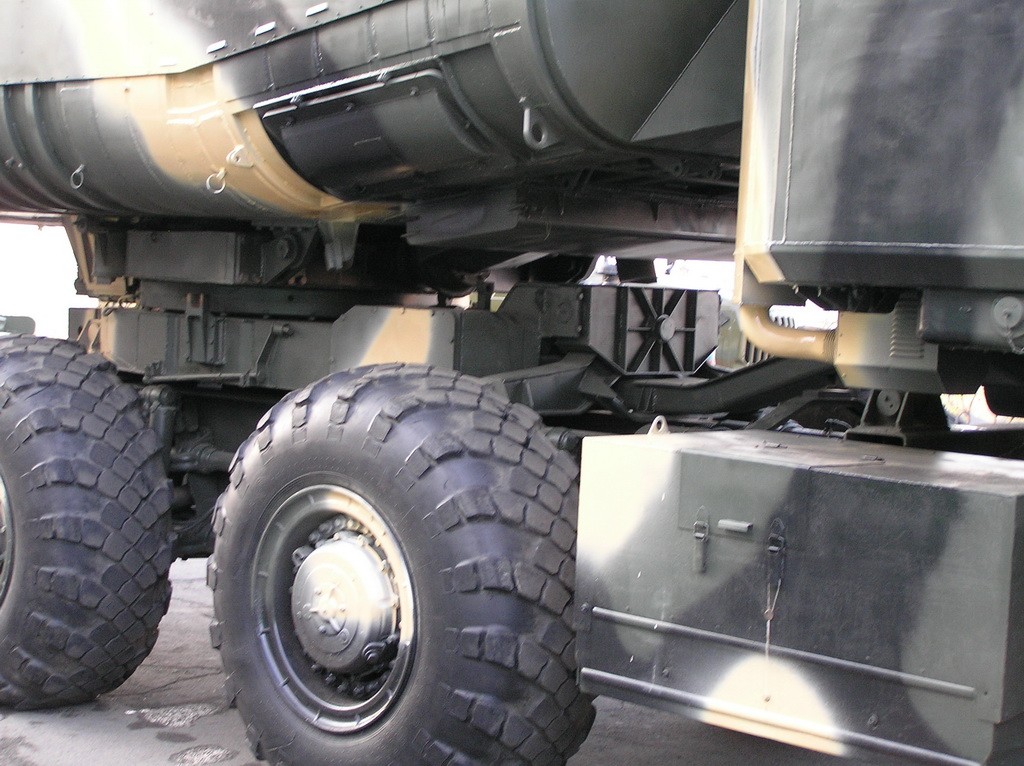

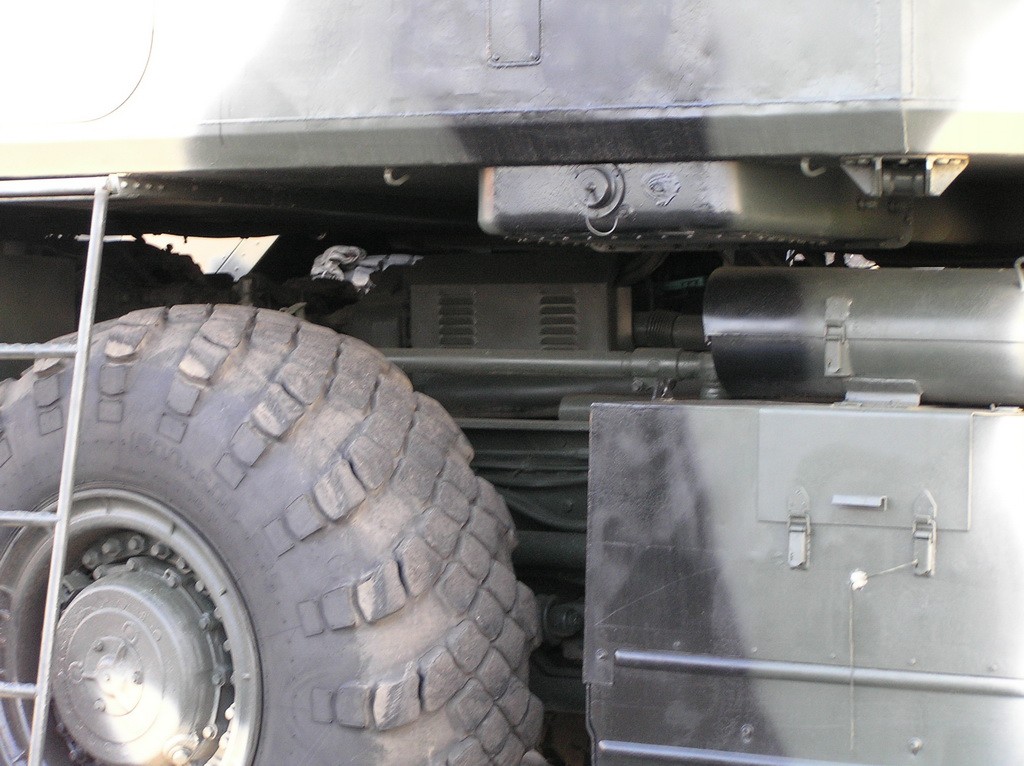

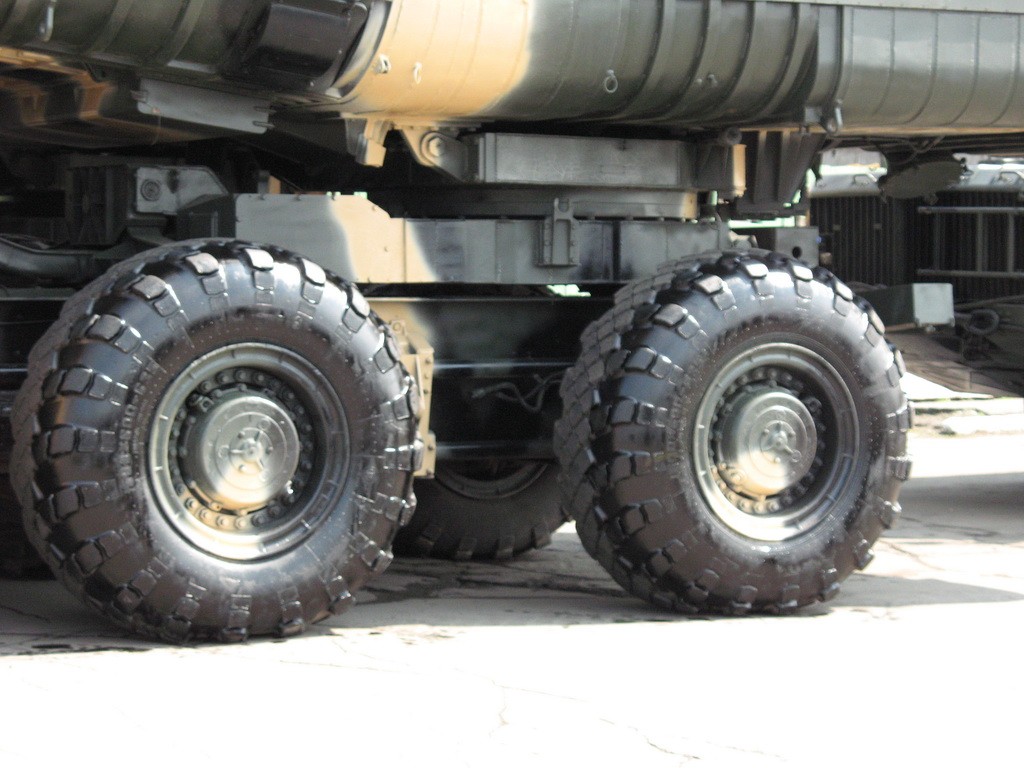

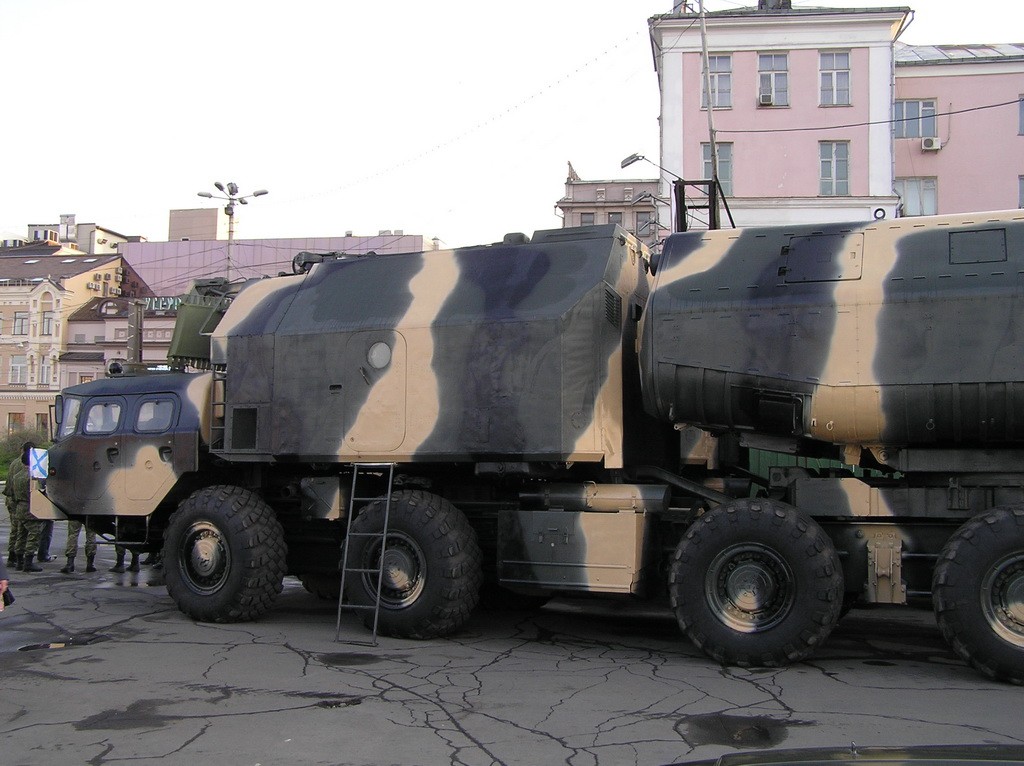

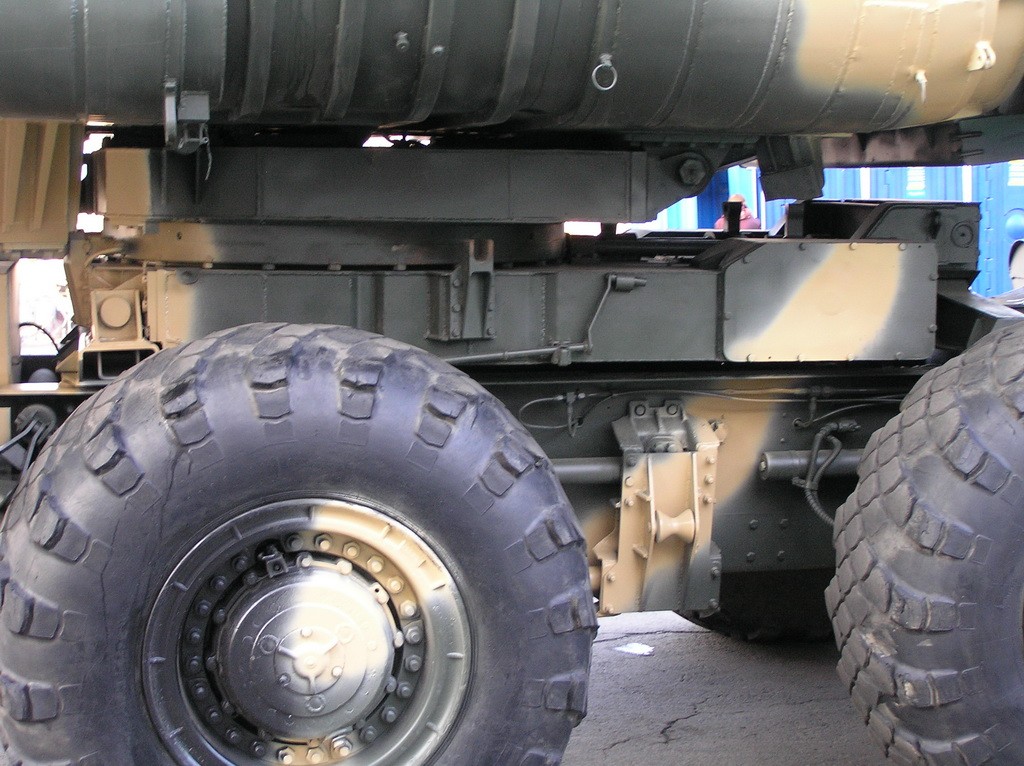

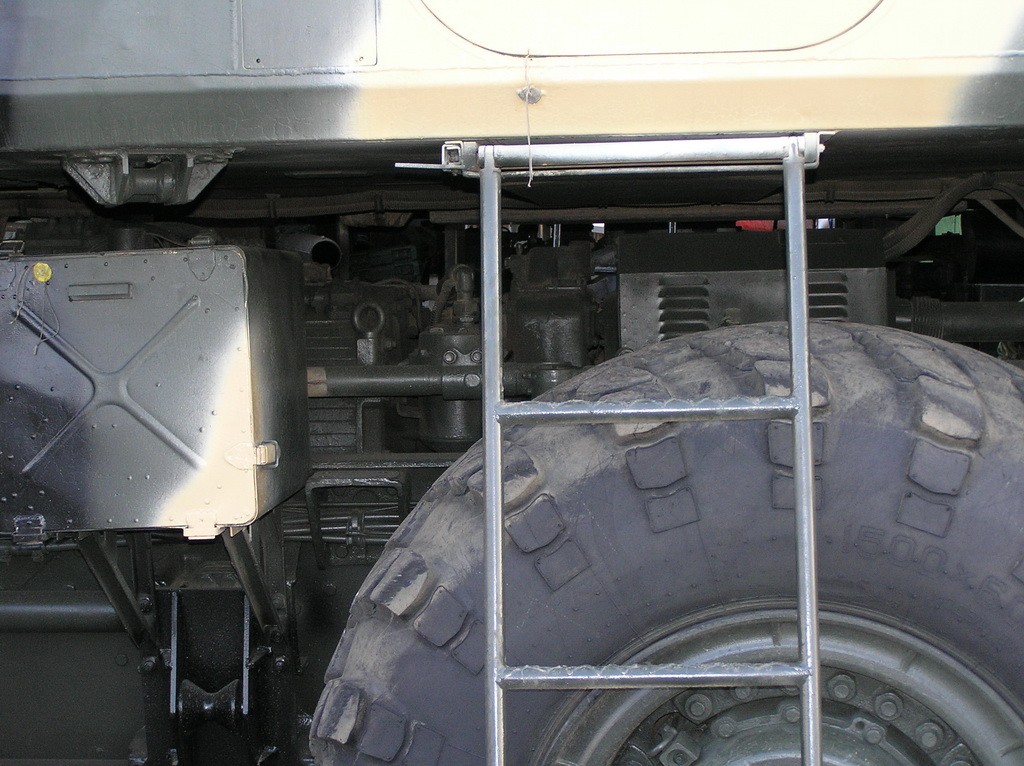

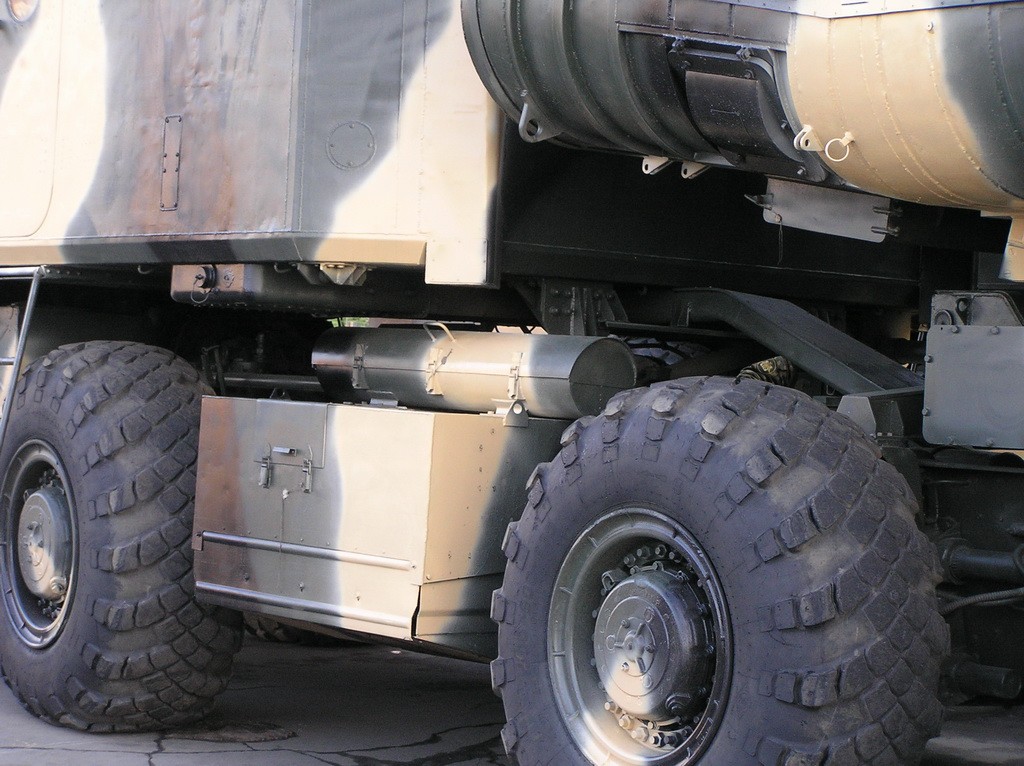

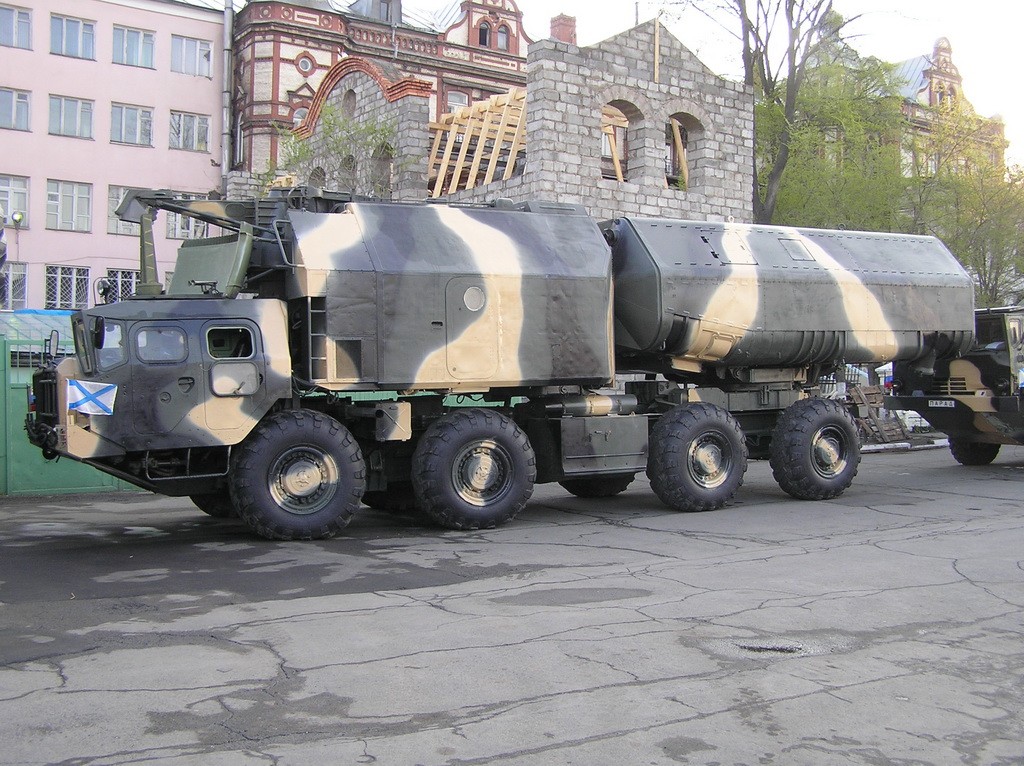

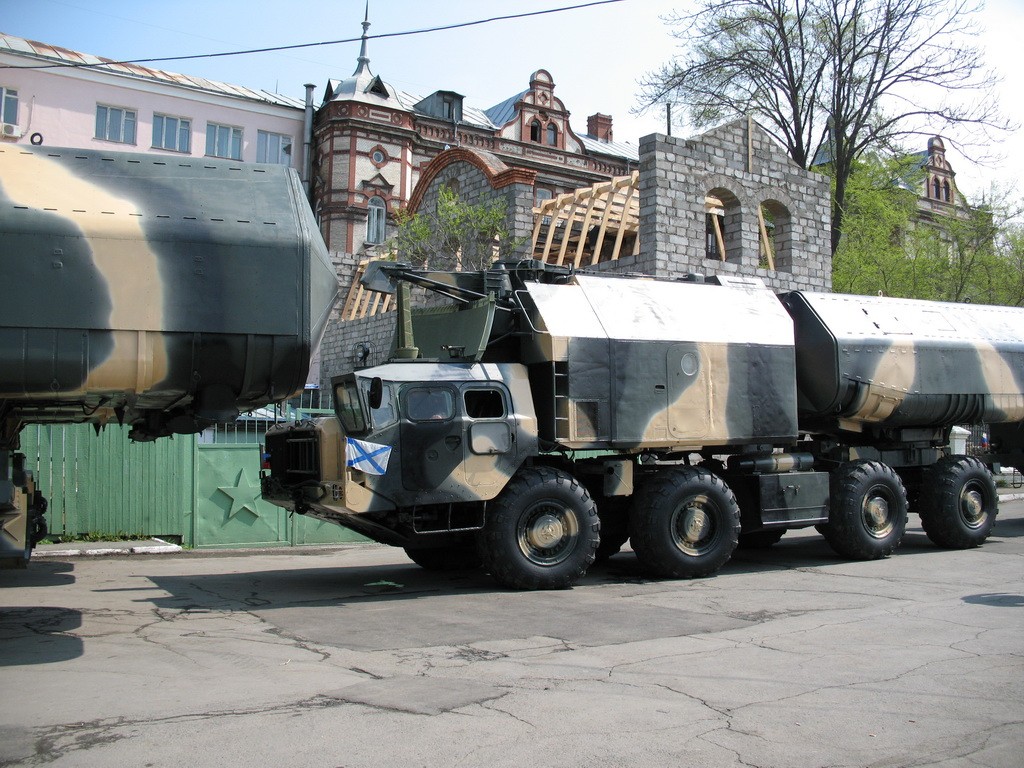

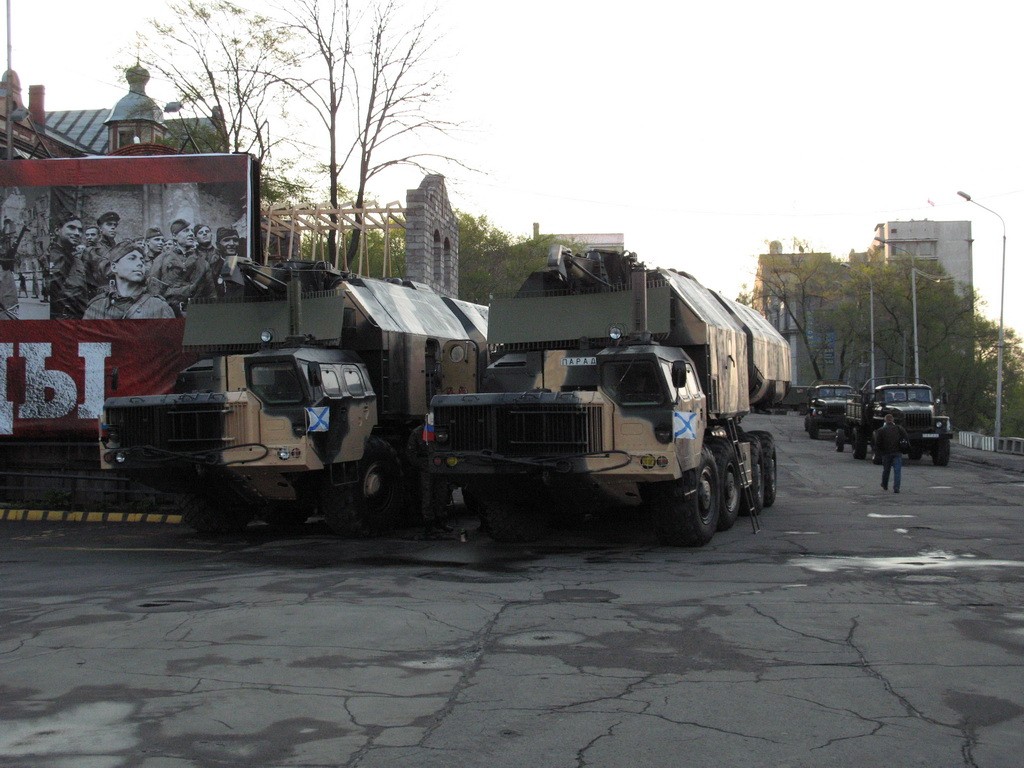

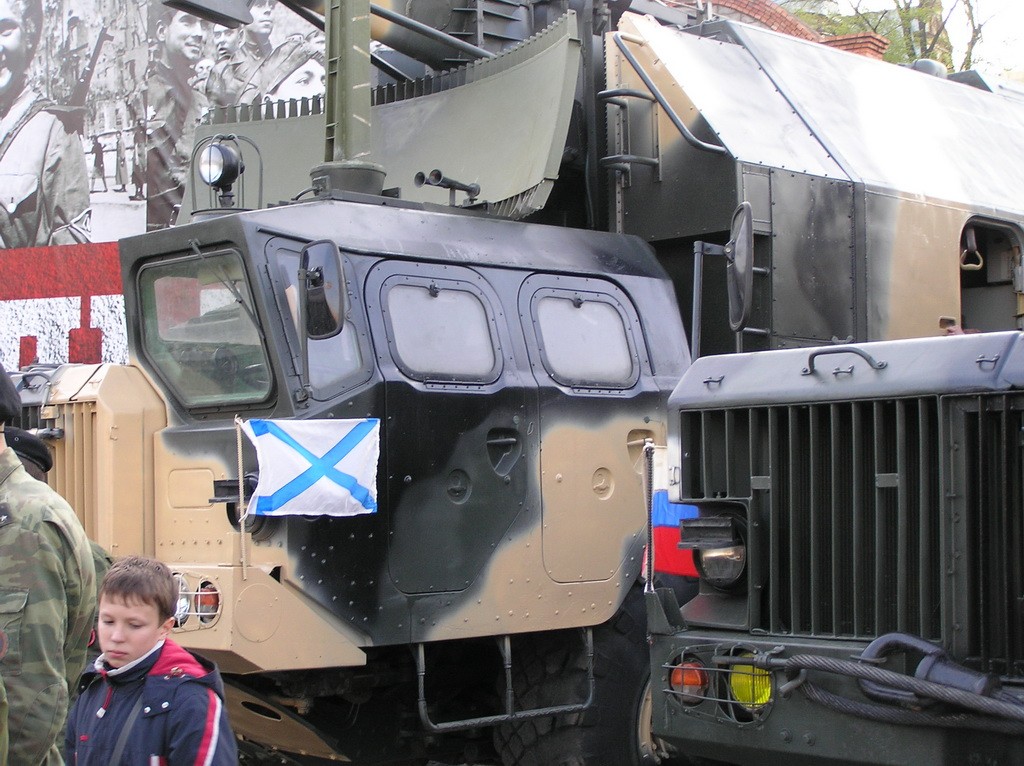

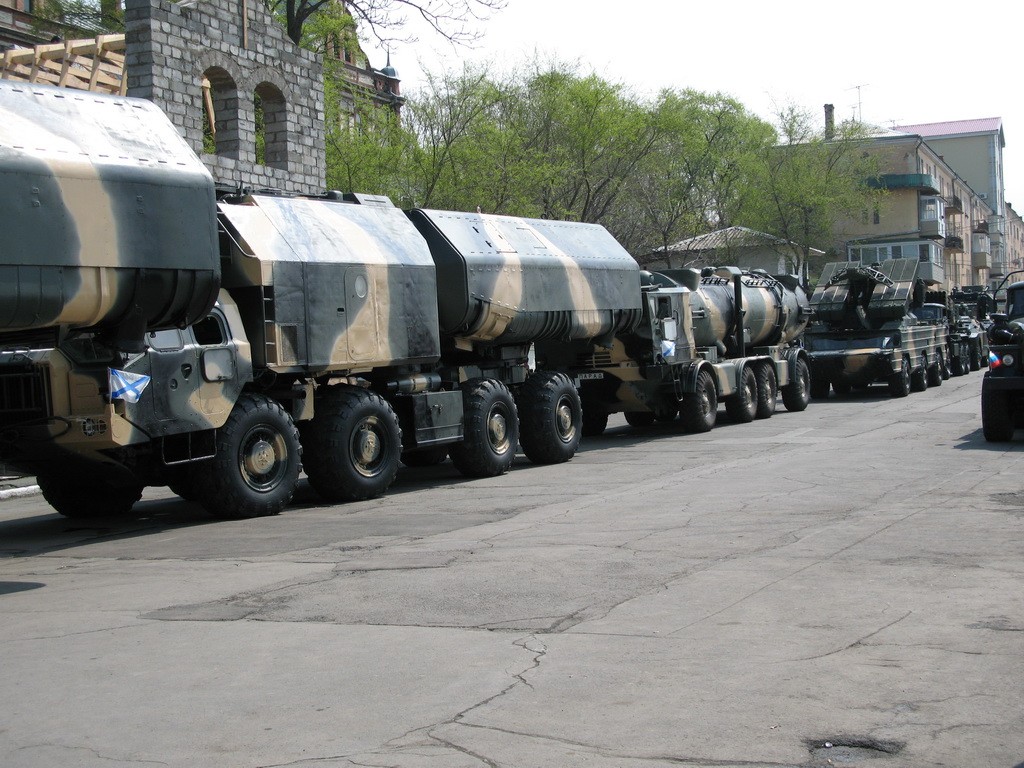

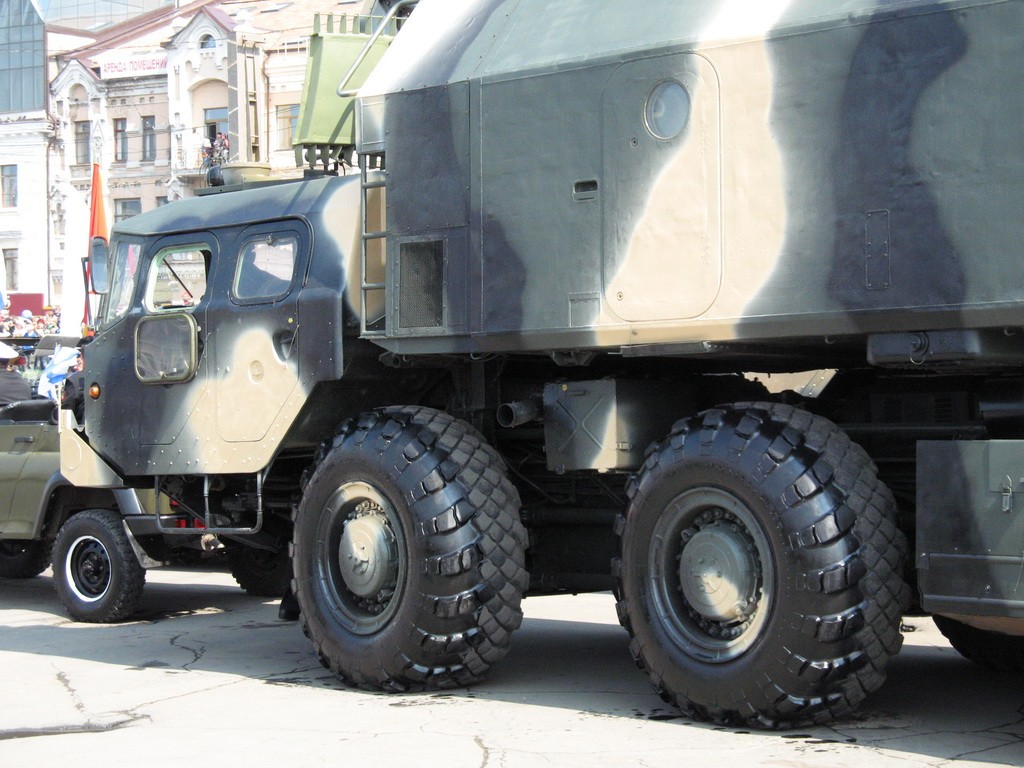

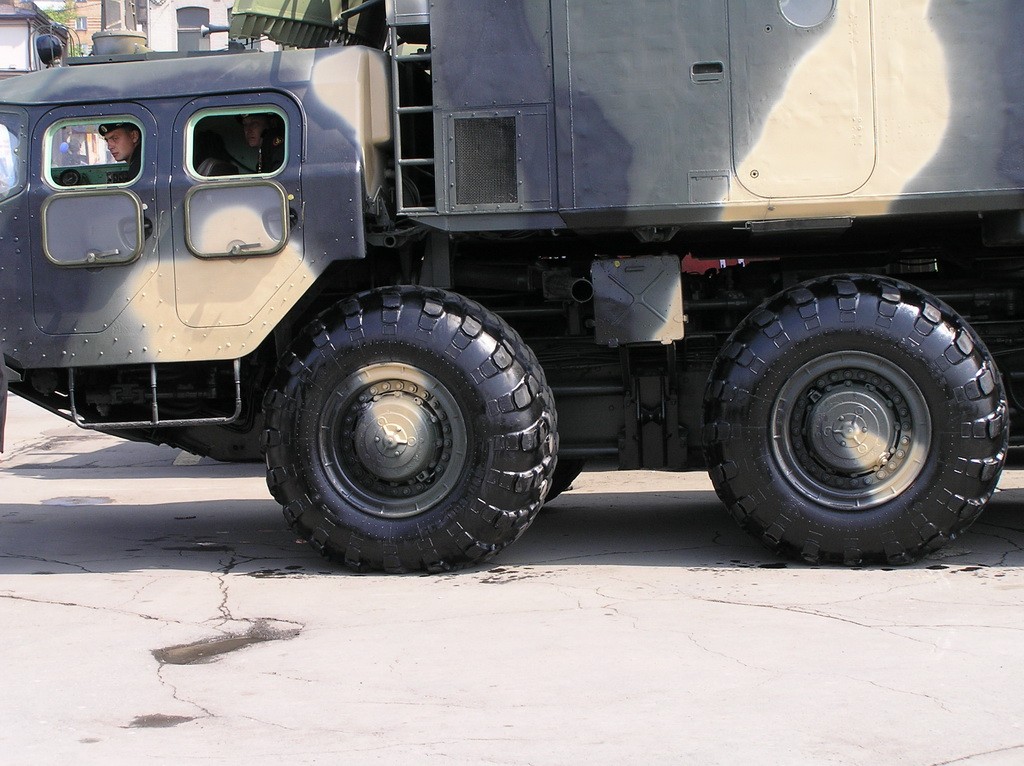

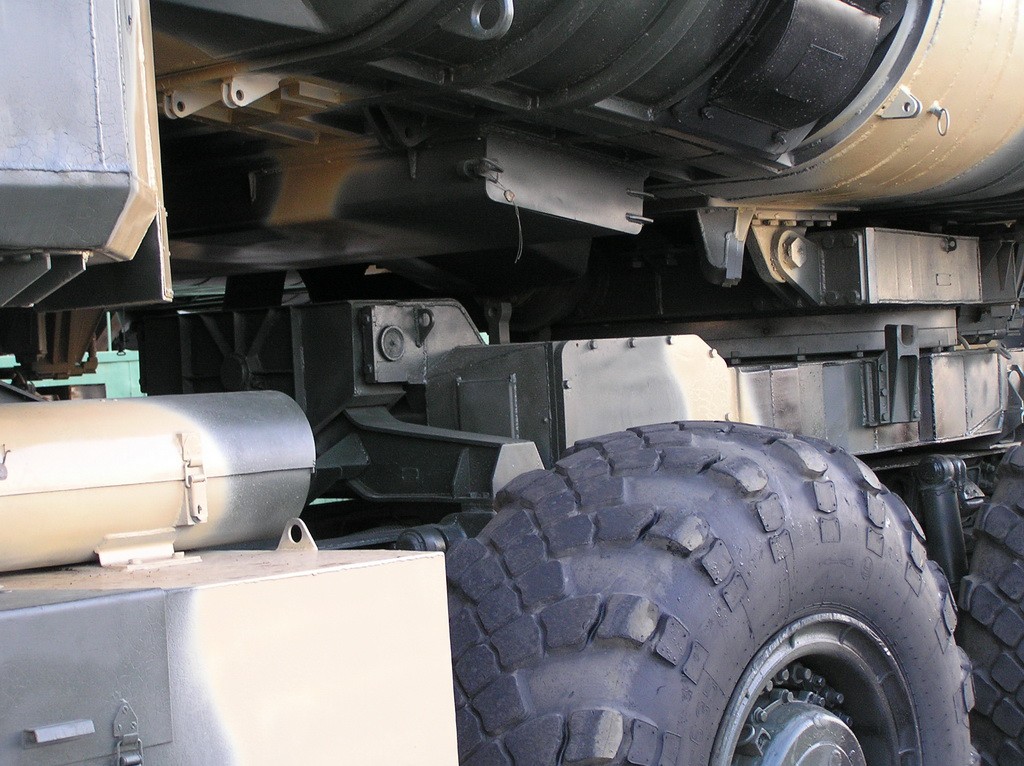

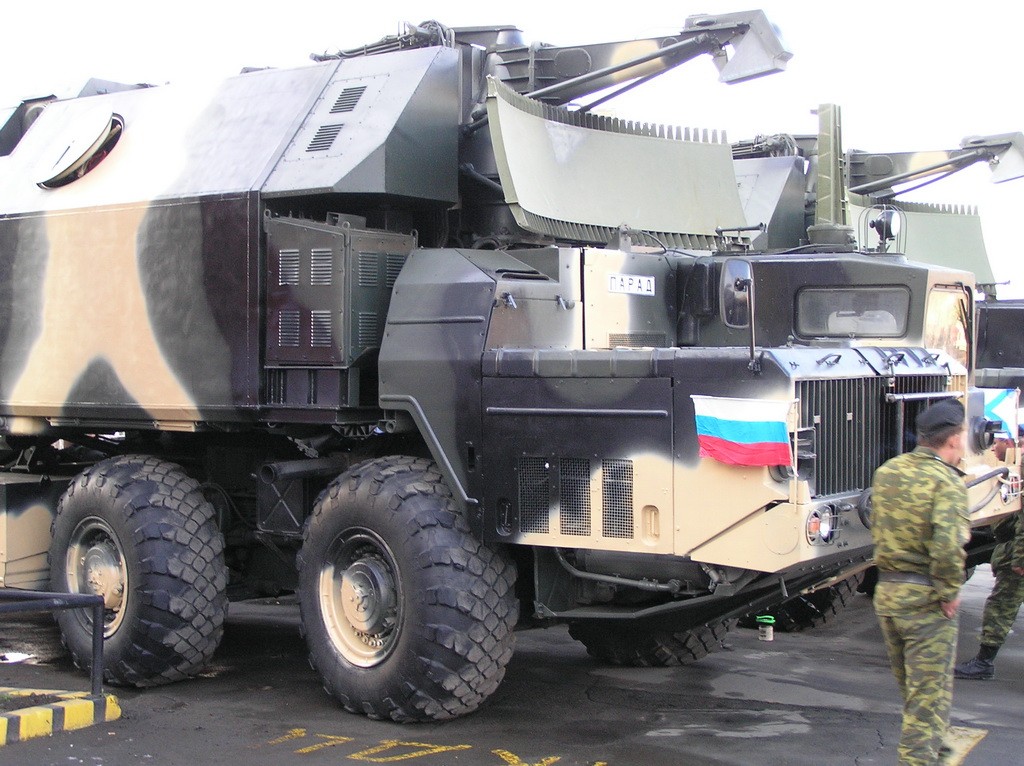

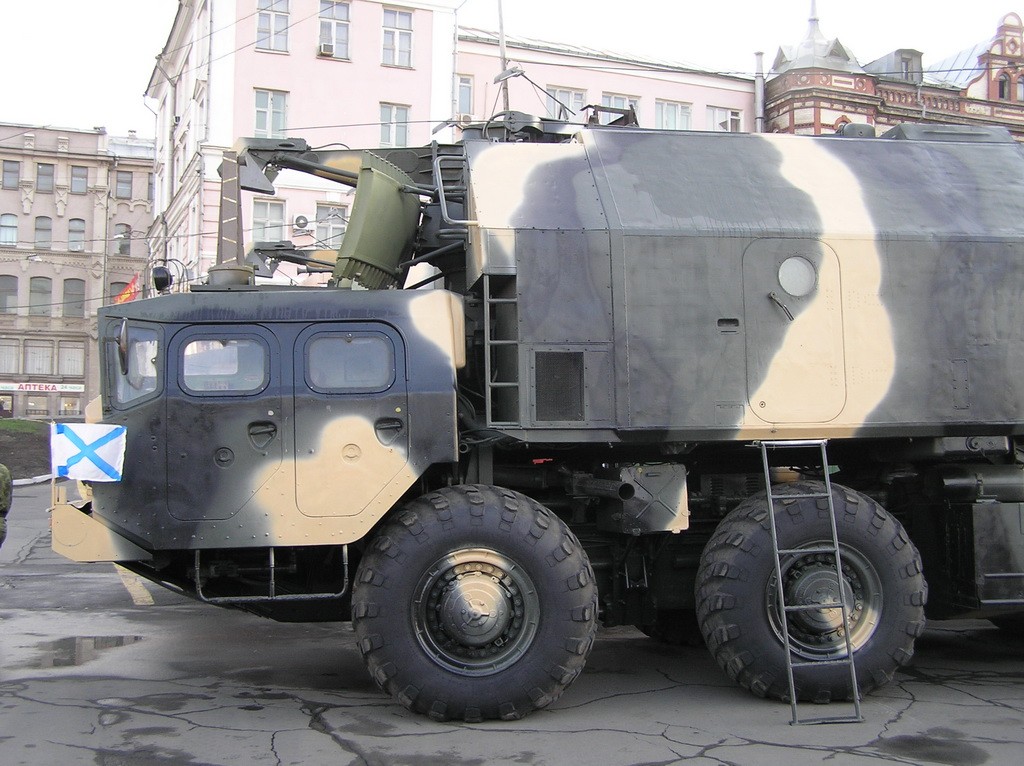

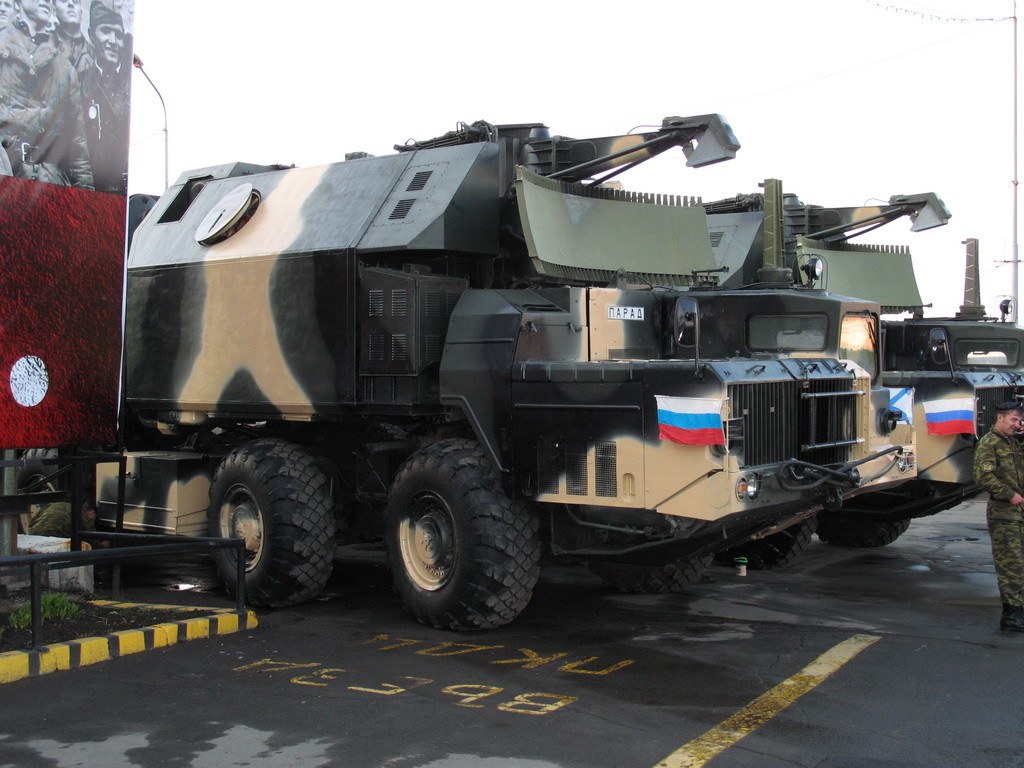

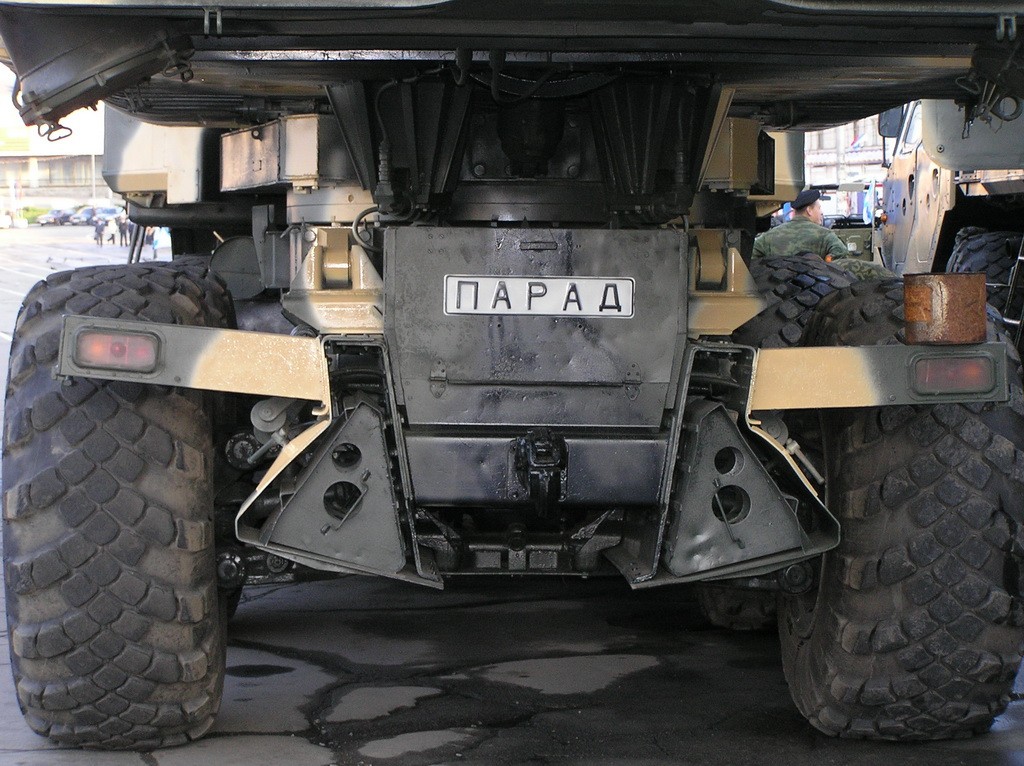

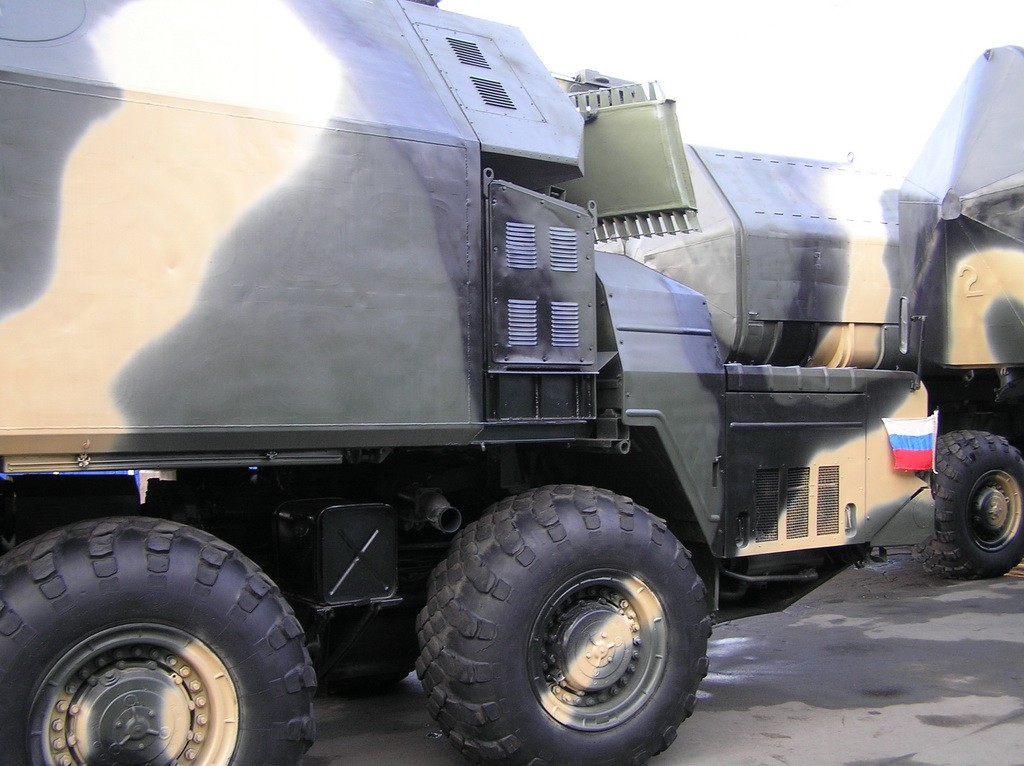

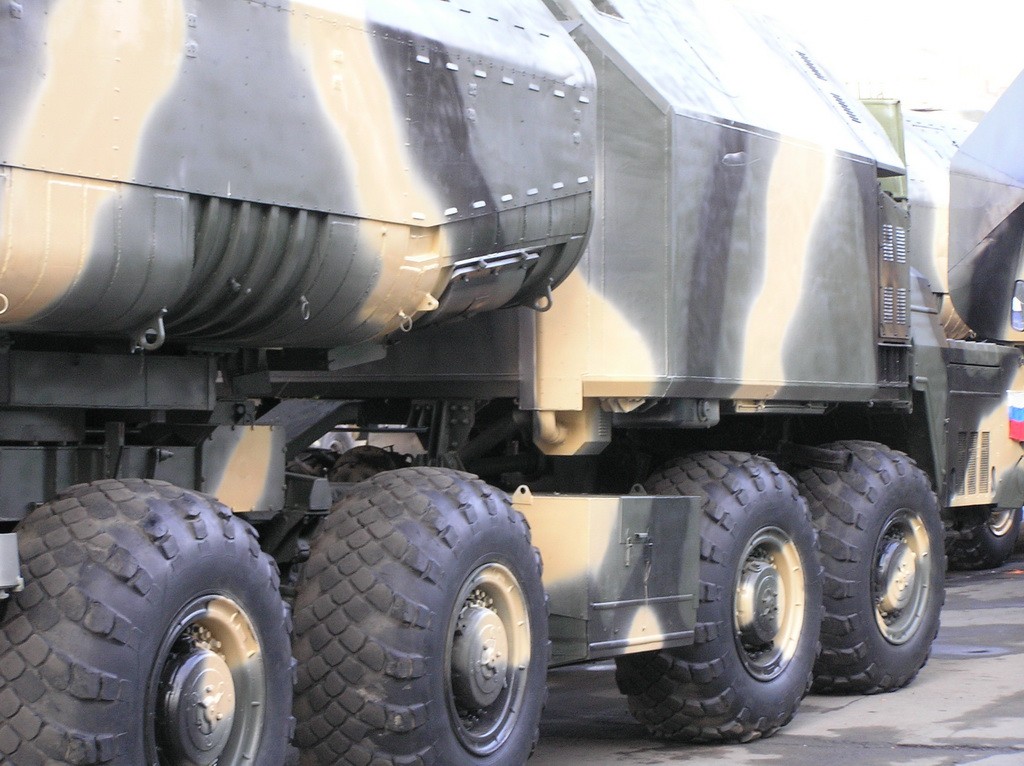

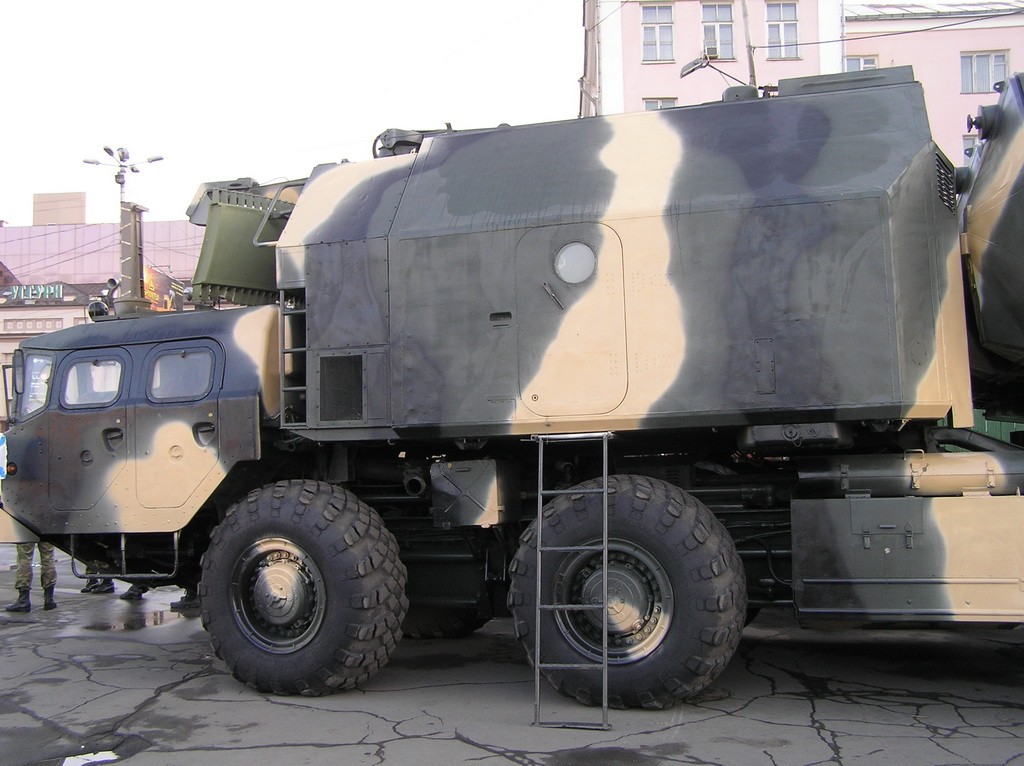

Le Vehicule lanceur est un 3P51 / 3P51M construit sur châssis : MAZ 543M 8×8,

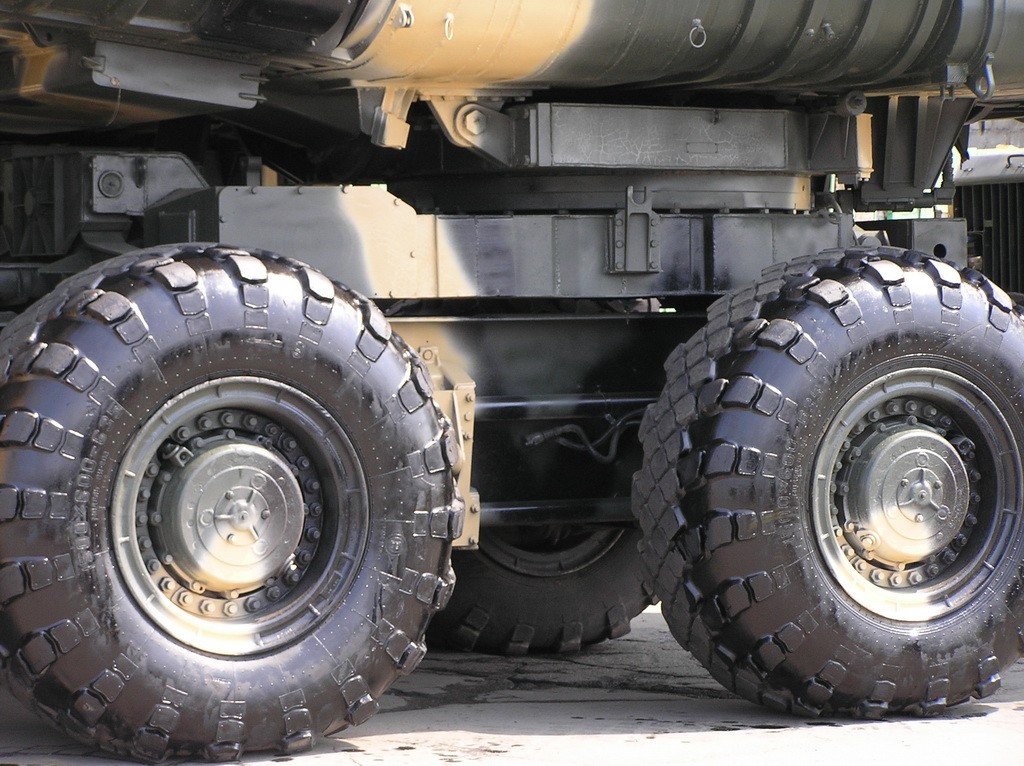

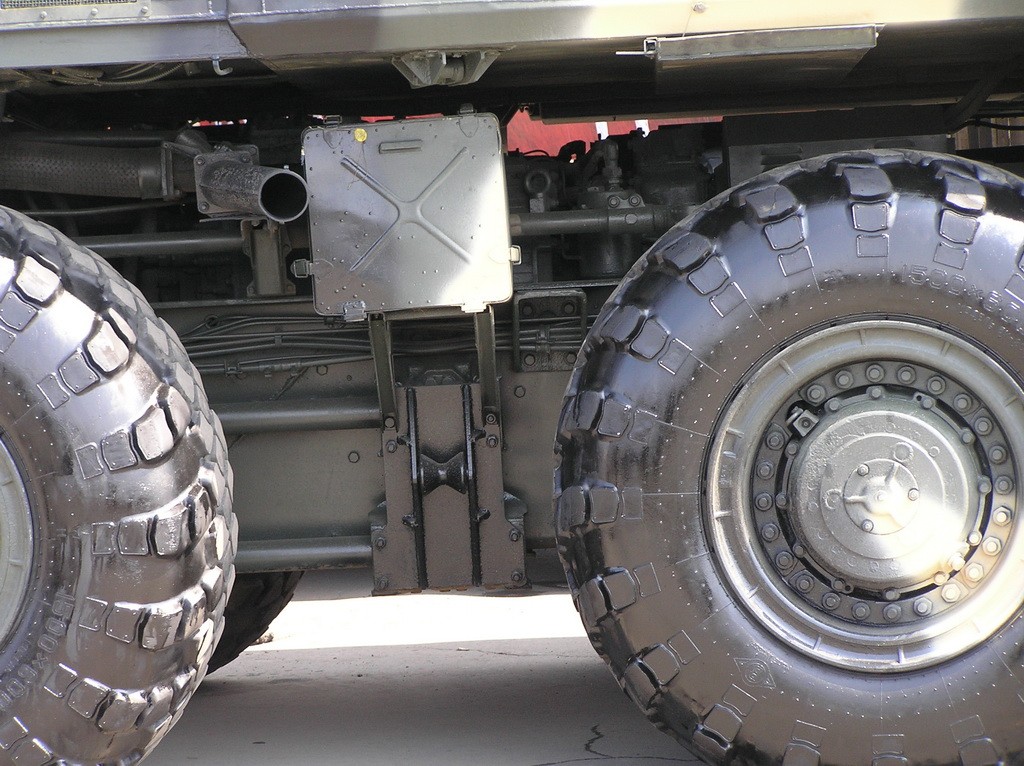

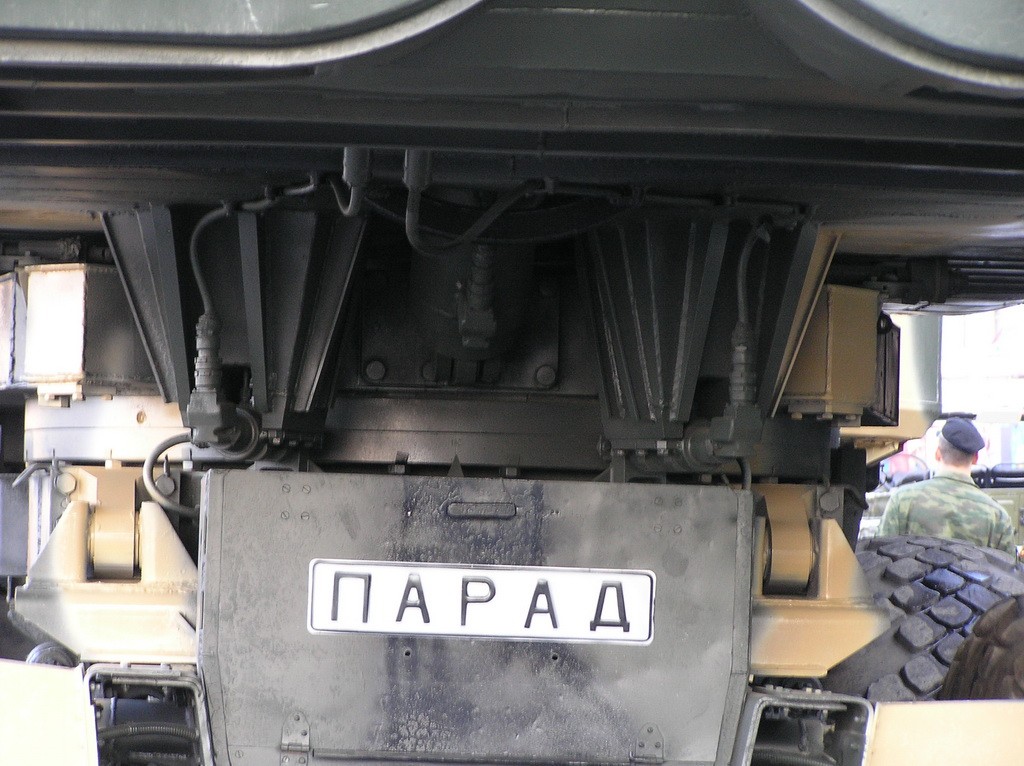

Le lanceur est sur châssis MAZ 543M 8×8.
Ses Dimensions et masse Longueur  12.4 m, largeur  3.15 m, hauteur  5.4 m (mât radar relevé).
Masse à vide  37 t, Masse en ordre de combat : 41 t  avec les 2 missiles inclus

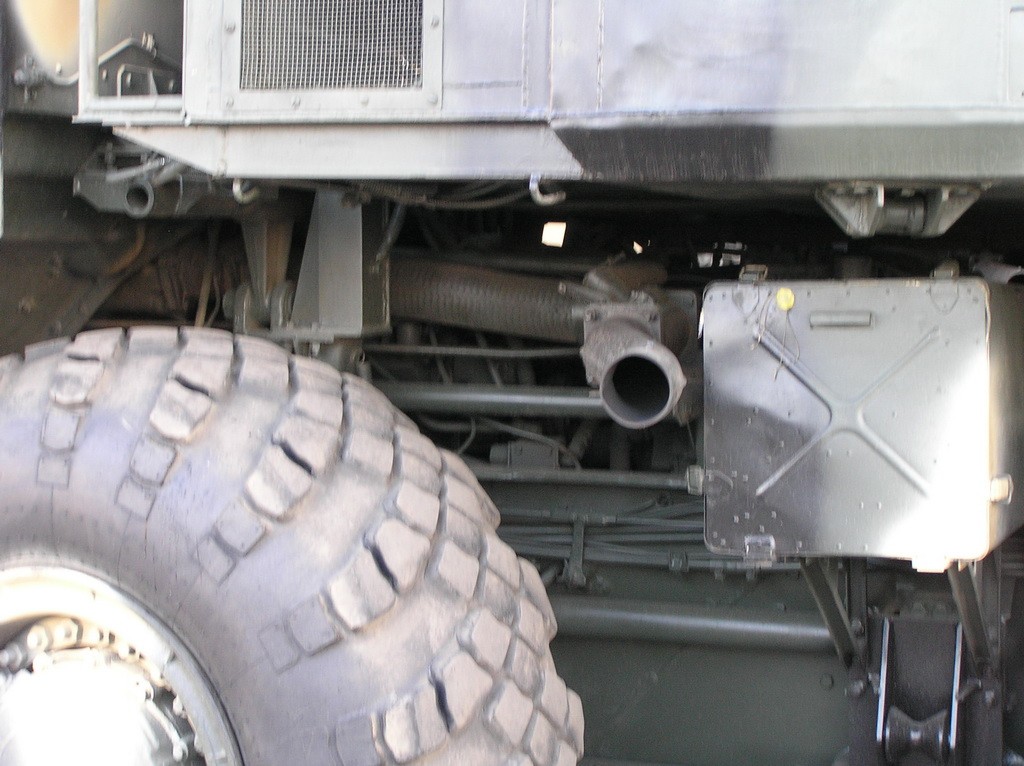

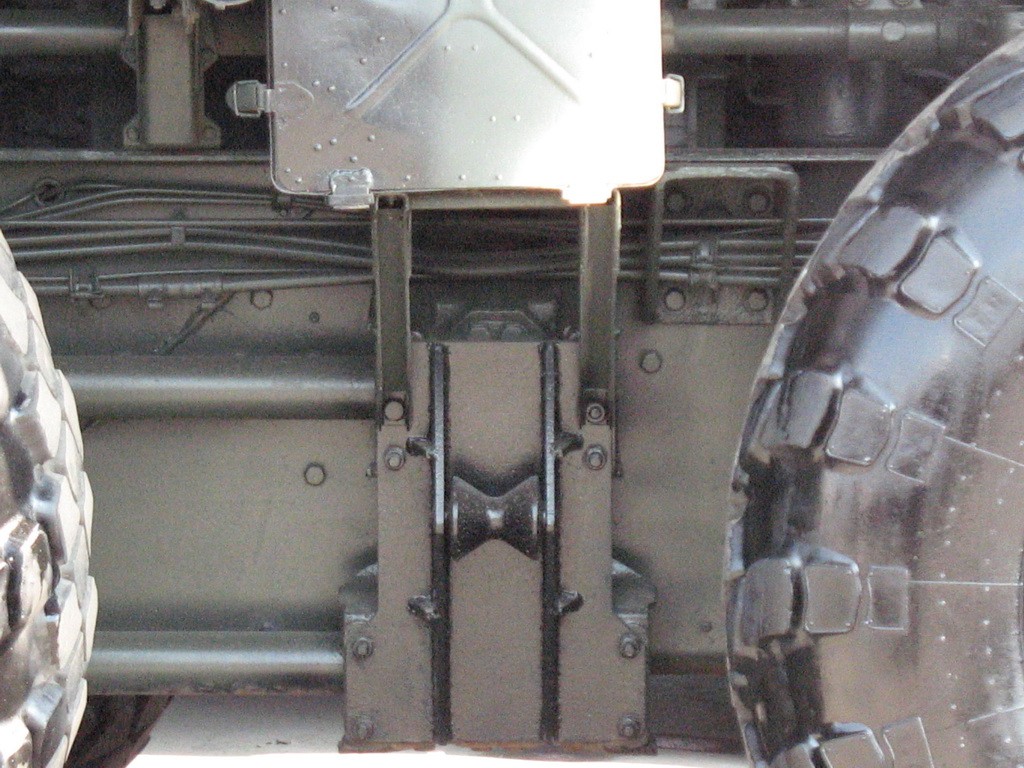

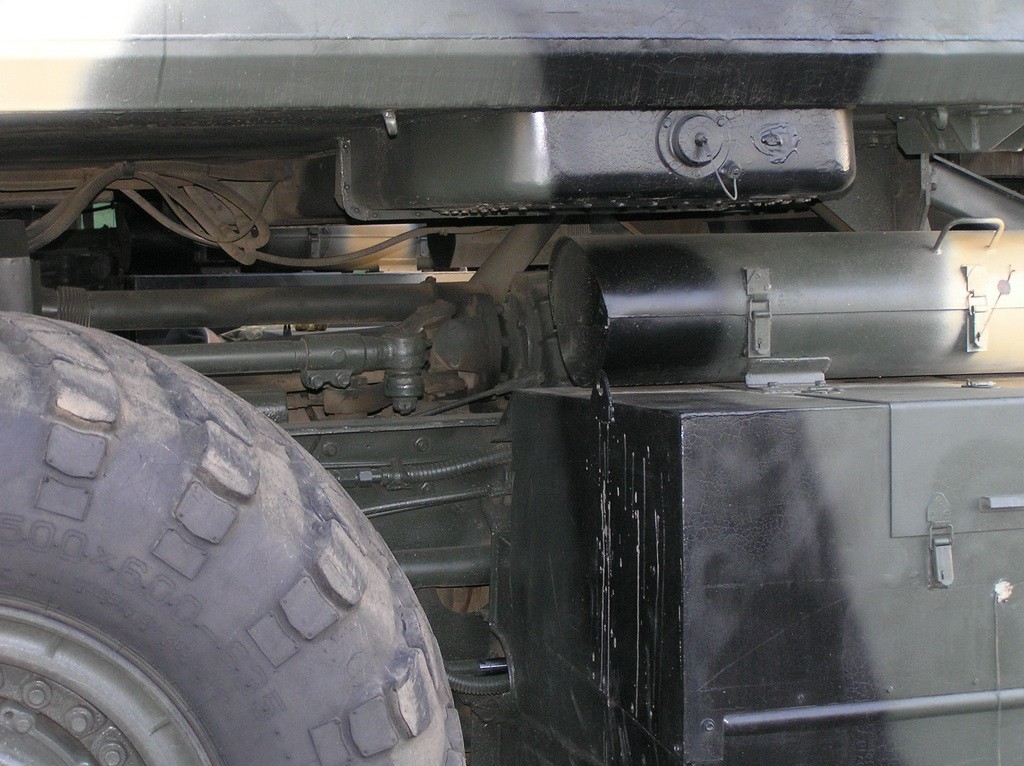

 Motorisation et mobilité Moteur : Diesel V12 YaMZ-238V2 ou équivalent, 294 kW soit 400 ch .Vitesse max. : parcours 65 km/h, autonomie : 635 km, gué : 1,1 m, pente 30°).
Le vehicule un PTAC  de 41 tonnes

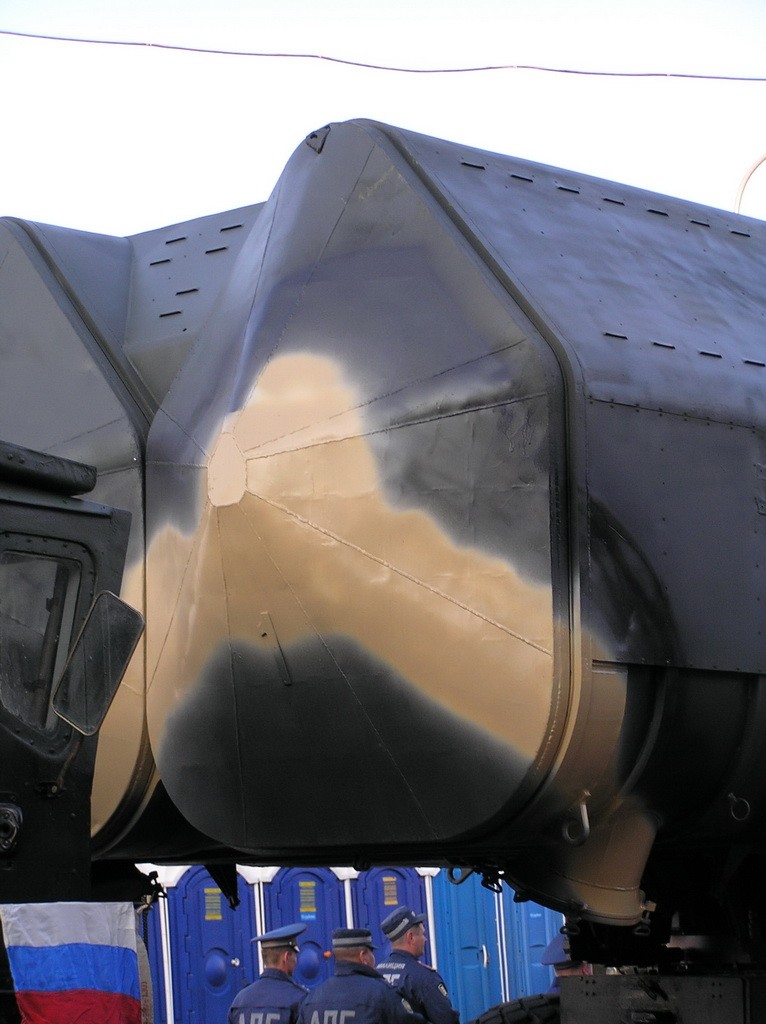

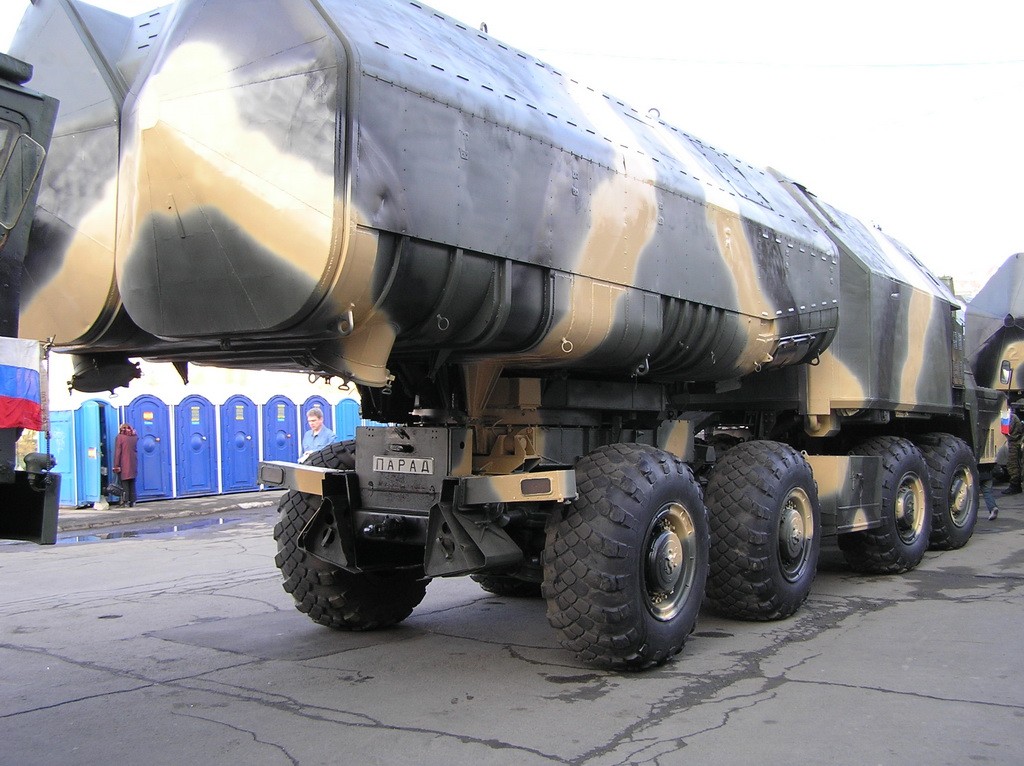

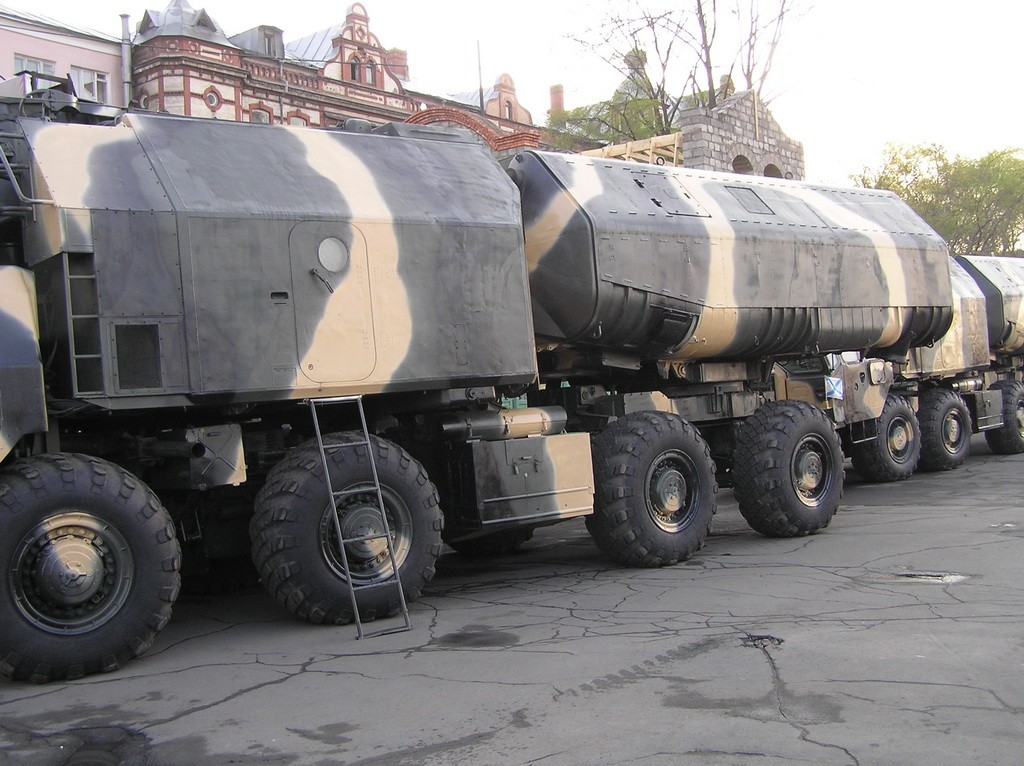

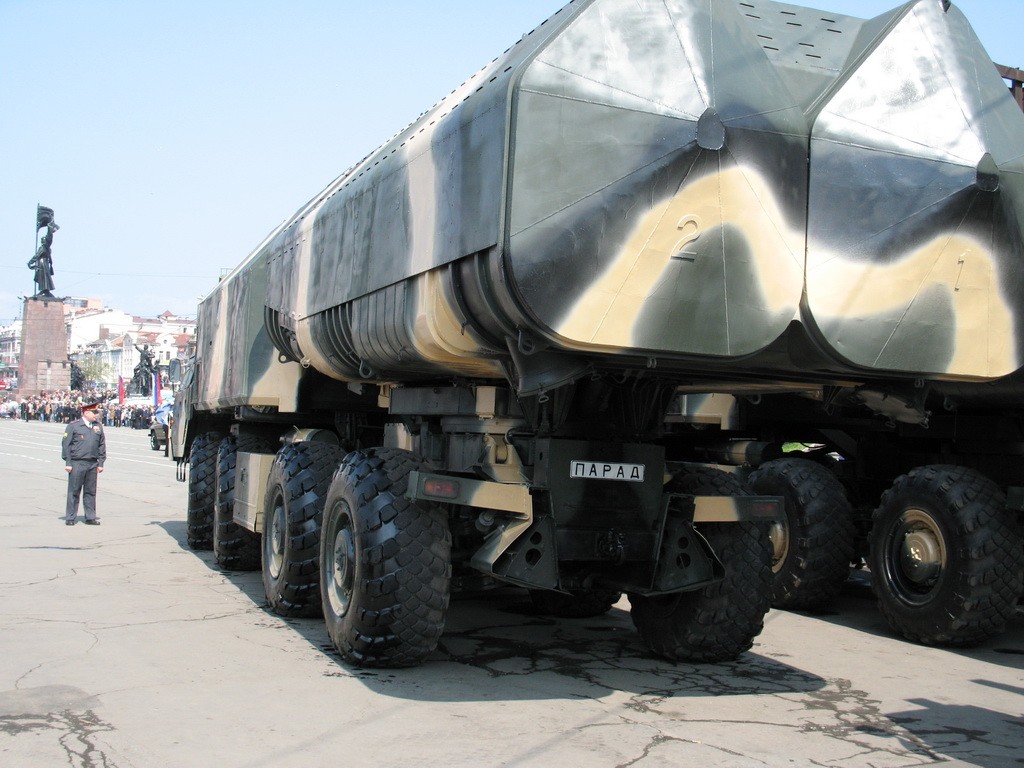

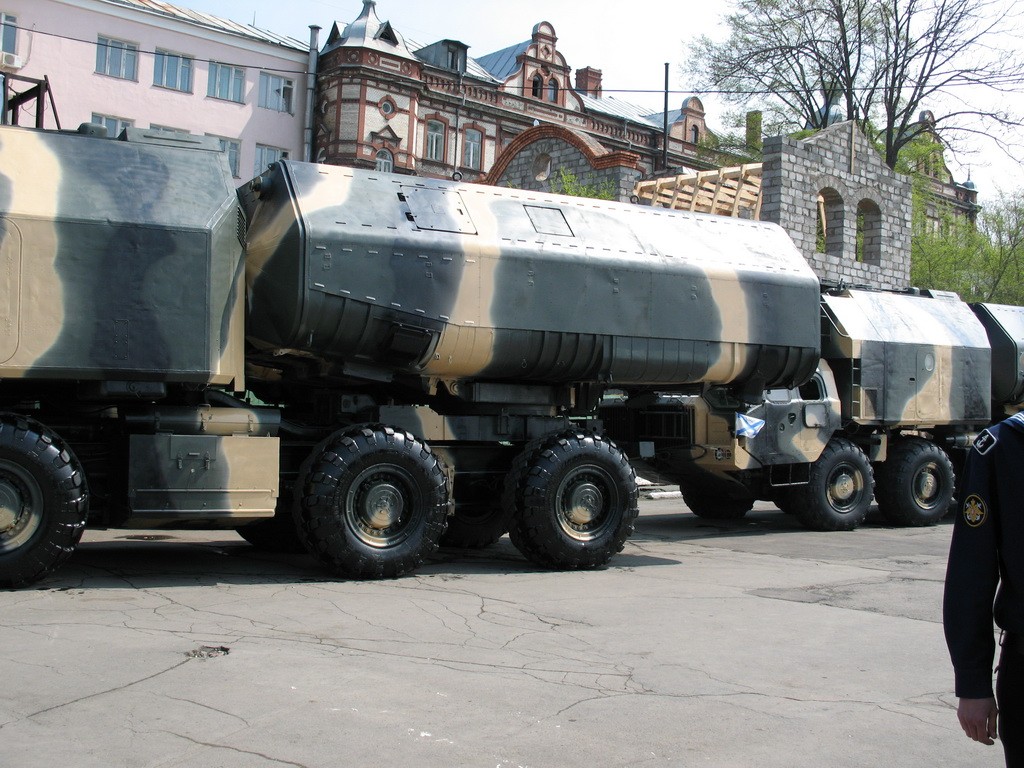

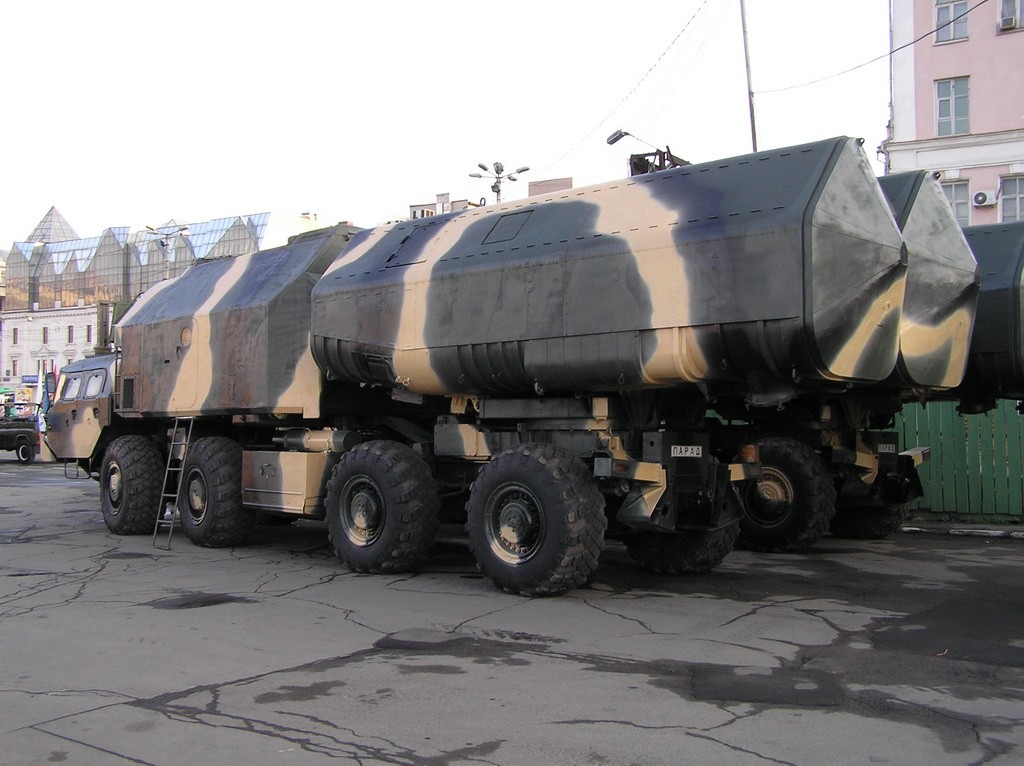

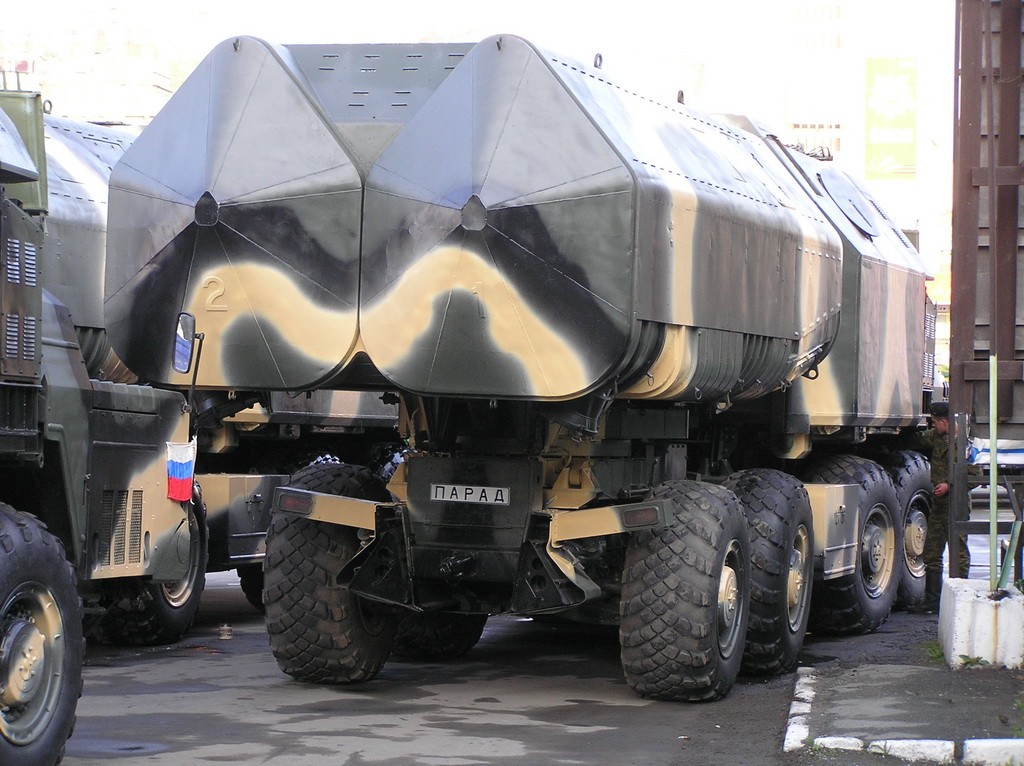

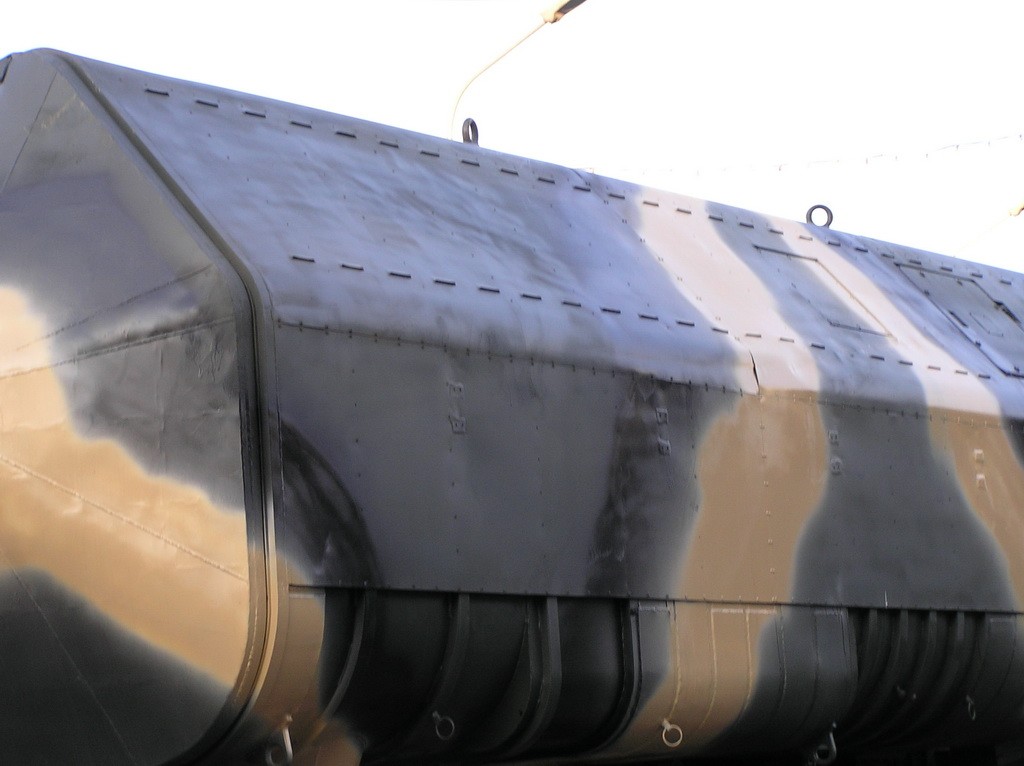

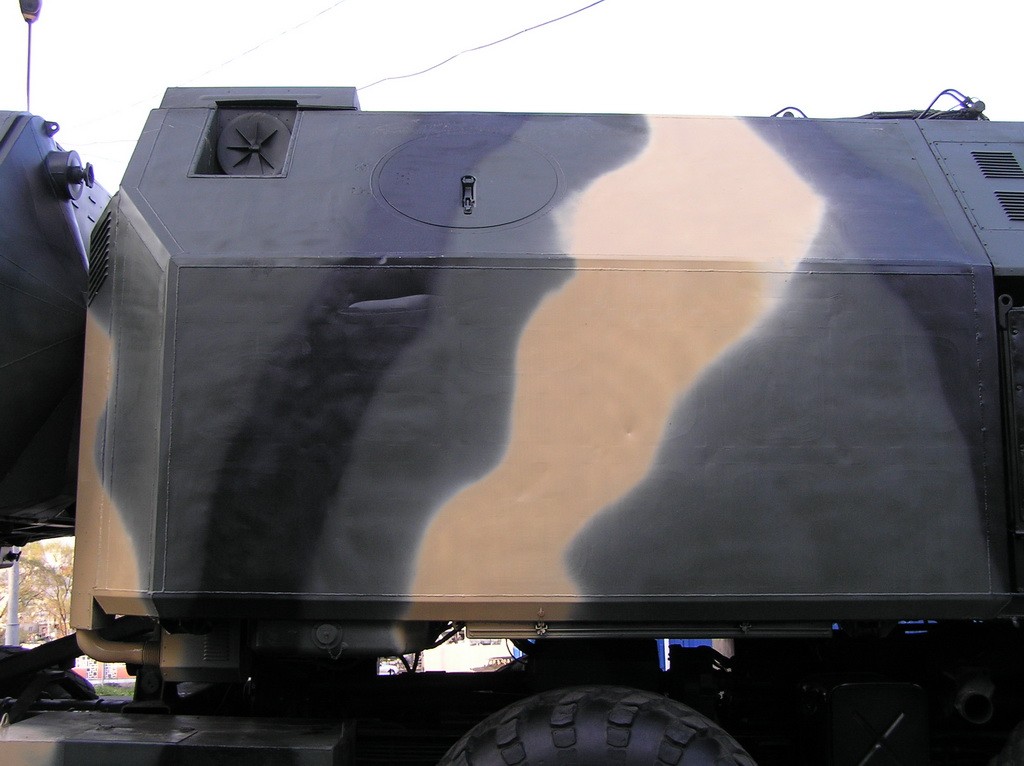

Il est équipé de 2 conteneurs de lancement inclinés KT 161, rotatifs en azimut  entre +/- 110° depuis l’arrière  et en site jusqu’à +20°
Il est armé  de Missiles P 15M- P 21 à guidage radar actif, P 22 à guidage IR) prêts au tir en conteneur.
Le lanceur 3P51M est la version modernisée du 3P51 original du système côtier antinavire soviétique 4K51 Rubezh (SSC-3 Styx), les deux montés sur châssis MAZ-543(M) 8×8.

La 3P51M intègre les évolutions missiles P-15M (guidage actif/IR, furtivité) et radar Garpun pour meilleure détection/engagement, prolongeant service jusqu'aux années 1990s Roumanie/Albanie.

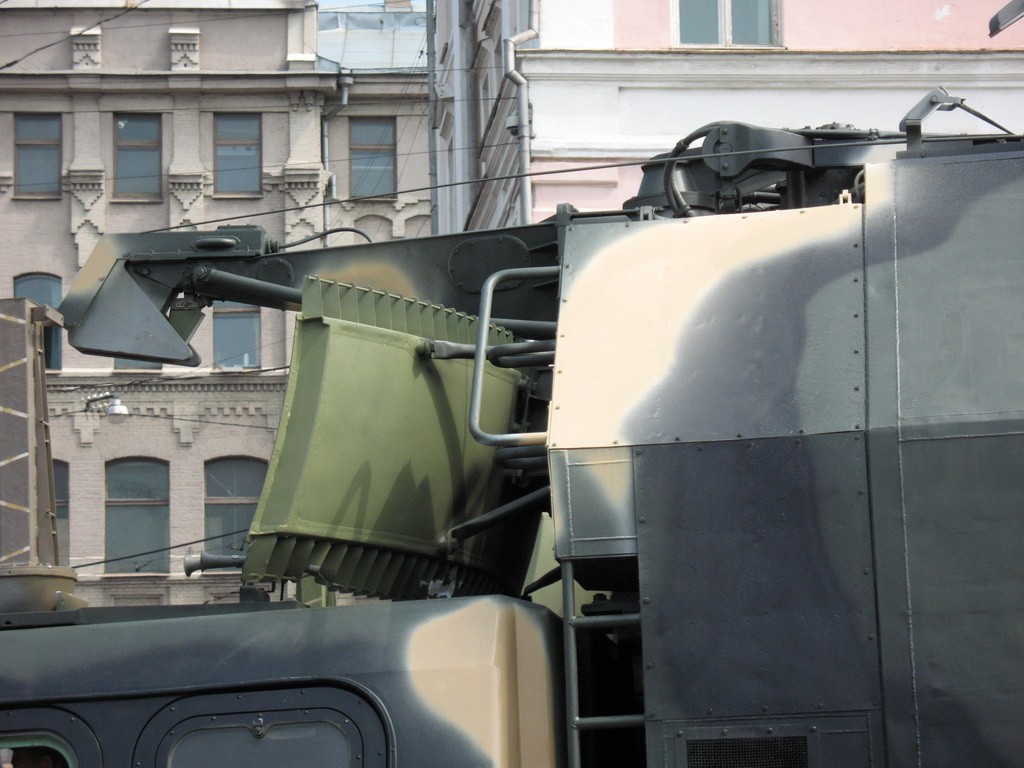

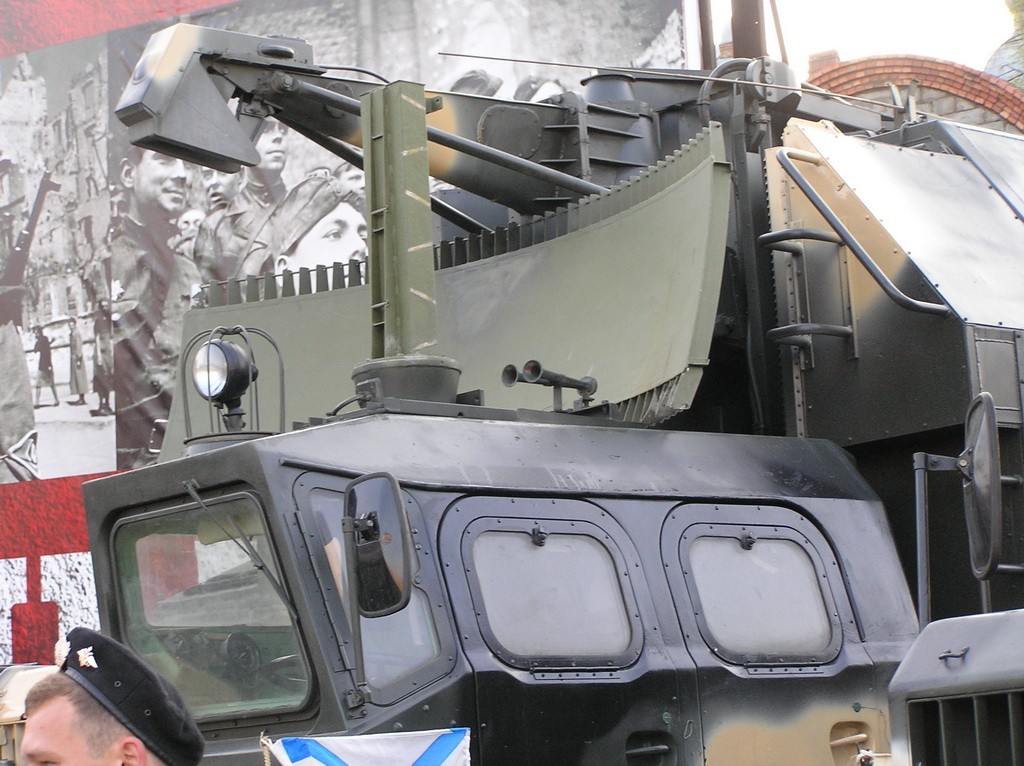

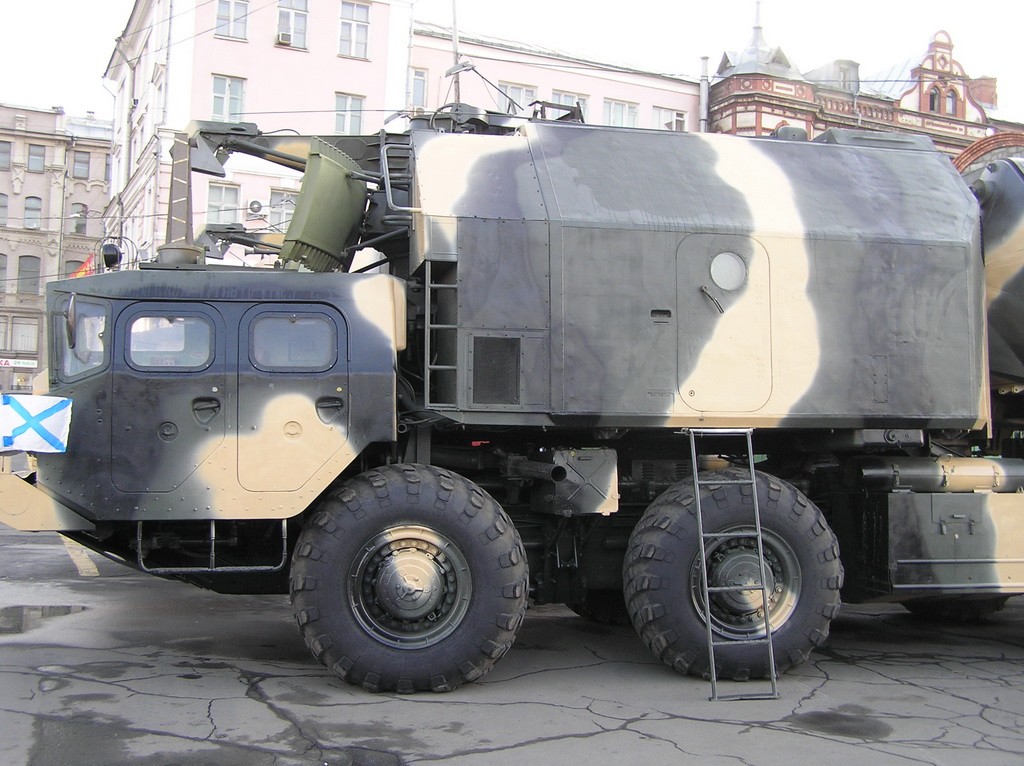

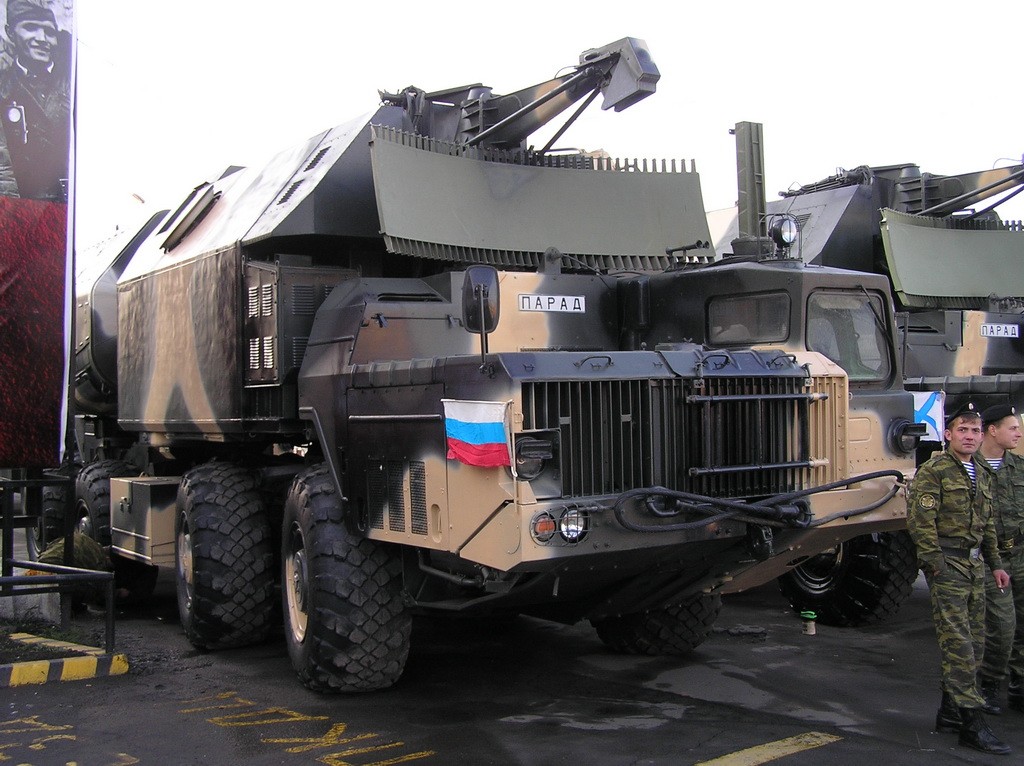

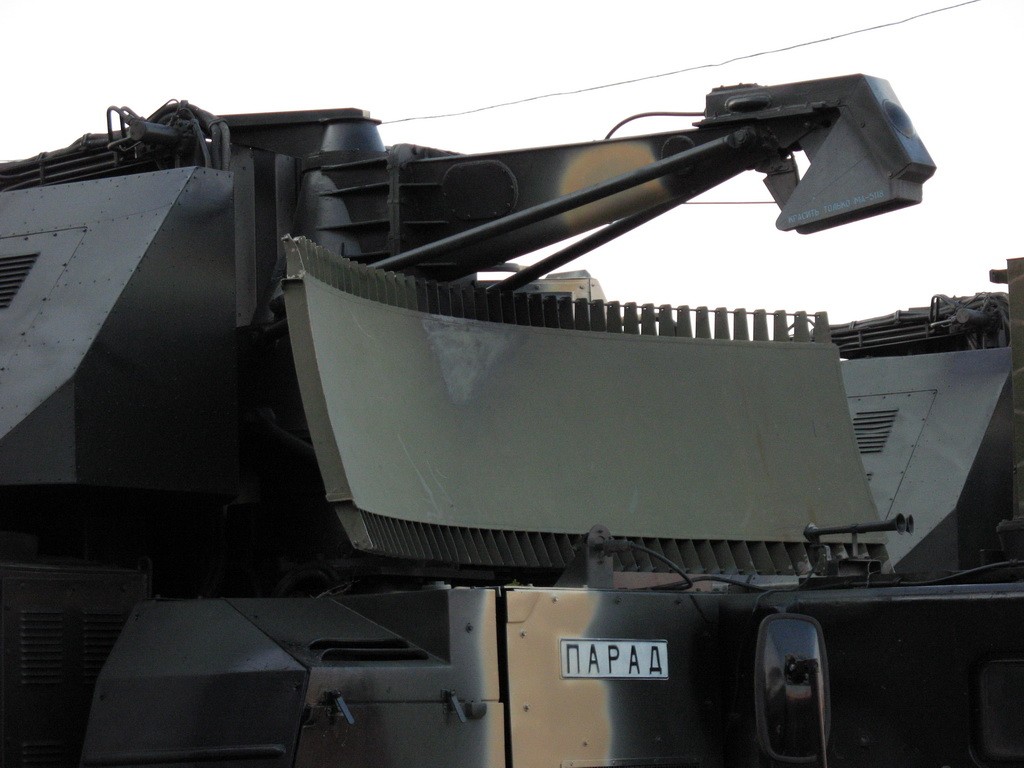

Le système radar et électronique  Il possède un Radar de veille de surface MR?331 Rangout ou 3Ts?25 «Garpun» sur mât télescopique, qui surveielle sur 360°.
Dans le poste de tir nous trouvons Le poste de conduite de tir,  les poste  IFF , poste de communications internes/externes chiffrées.

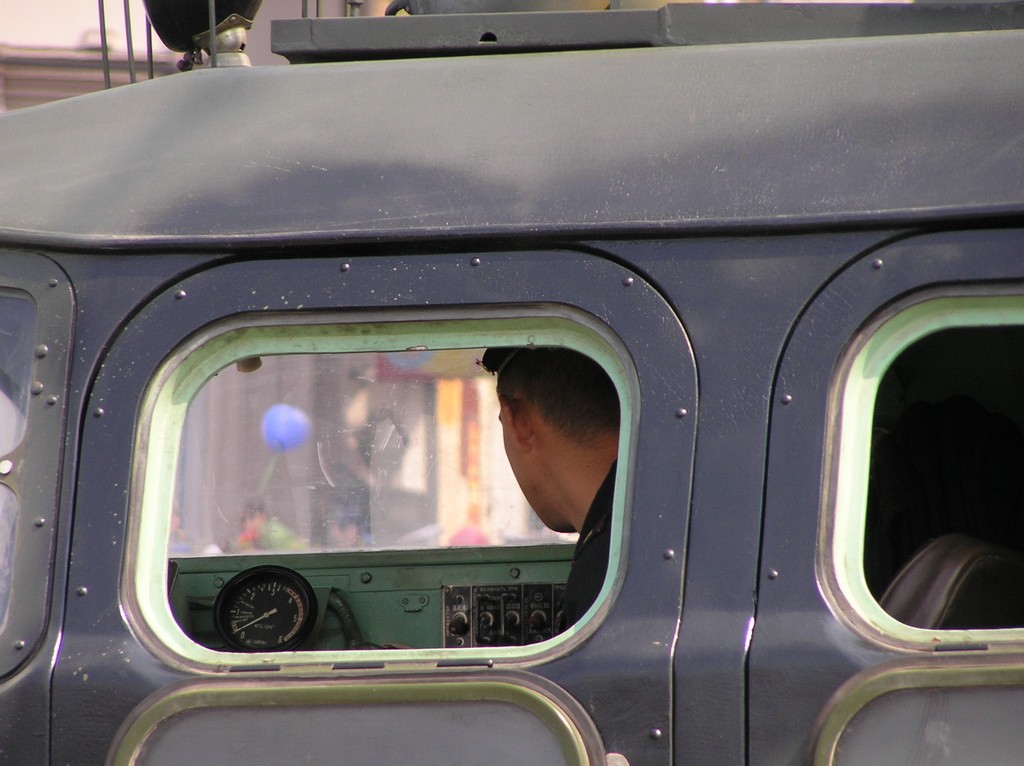

Il possède un equipage de 6 hommes (chauffeur, chef de pièce, opérateurs radar-tir).
Missiles type P15M   P21  P22  Ce sont de Missile antinavire subsonique à moteur principal fusée liquide bi?ergols (TG2 + acide nitrique) et accélérateur à poudre au lancement d'une portée allant de 8 à 80 kms  à une vitessede 1100 km/h  soit Mach 0,9.
Il peut voler à ,une altitude de croisière programmable entre 25 et 250 m.
Le P-15 / SS-N-2 Styx était une arme bien plus simple et très différente du plus imposant P-5/P-6 / SS-N-3 Shaddock, et fut finalement produit en de nombreuses variantes soviétiques.
Le Styx était propulsé par un moteur-fusée à ergols liquides Isayev P-15 d'une poussée de 1,213 à 0,554 tonne, utilisant un propergol toxique AK-20K/TG-02 dérivé du carburant Wasserfall de la Luftwaffe.
Ce carburant hautement toxique et corrosif pose de sérieux problèmes de manipulation lors du ravitaillement et du dépotage du missile.
Le mélange propulsif est composé d'oxydant AK-20K/F (80 % d'acide nitrique, 20 % de N?O? avec additifs de fluor ou d'iode) et de carburant TG02 (50 % de xylidine et 50 % de triéthylamine).
Le Styx est armé d'une ogive à charge creuse 4G15 de 513 kg (1 100 lb) et est généralement équipé d'un autodirecteur radar actif à balayage conique. D'une masse au lancement de 2 à 2,5 tonnes, le Styx est subsonique, avec une portée maximale de 50 milles nautiques.
Il a une envergure de 2.5m et un diamètre maximal de0.78 m  Sa Masse au lancement  est de 2 520 kg. pour une Charge militaire HE de 513 kg ou  une charge nucléaire de 15 kt selon version

Il effectue un vol en piqué à faible vitesse (Mach 0,9) et ses altitudes de croisière en milieu de parcours sont préprogrammées à 25, 50 et 250 mètres.
Le guidage en phase intermédiaire utilisait un pilote automatique inertiel, avec deux autodirecteurs terminaux disponibles.
L'autodirecteur infrarouge P-15TG a été remplacé sur les missiles P-27/SS-N-2D de série par l'autodirecteur Snegir M, tandis que l'autodirecteur radar actif, largement répandu, était utilisé pour les opérations tous temps. Le système de défense côtière 4K51 Rubezh/SSC-3 a également été largement exporté. Le 3P51 TELAR est basé sur le châssis MAZ-543 8x8 et utilise un lanceur biplace orientable en élévation, doté d'un tube de lancement KT-161 de conception unique.
Deux configurations radar existent. Les systèmes d'exportation sont généralement équipés du même radar de recherche et de conduite de tir Square Tie que celui équipant les corvettes et les vedettes lance-missiles rapides. Les modèles plus récents utilisaient le système de ciblage 3Ts25E Garpun E, qui combine un composant radar en bande X avec un système de ciblage passif fonctionnant entre 0,8 et 12 GHz contre les émetteurs pulsés et continus, avec une précision de 0,5 à 1,5°.
Durant  sa phase de croisière il bénéficie du guidage inertiel. et lorsqu'il est ne phase terminale  c'est le radar actif (ARL GSN) pour P21 ou IR « Snegir M » pour P 22 qui prend le relais
Le missile P-15M Termit date des années 1970,et il est utilisé dans Rubezh/SSC-3 Il désormaist obsolète face aux missiles antinavires modernes, avec vitesse subsonique, portée courte et ECM faible. Il reste efficace en saturant la zone mais il est depassé dans tous les autres secteurs (vitesse, portée, précision, ECM et multi-rôles.
Voici un tableau des principaux Missiles anti Navires


 Fonctionnement tactique

Une batterie type du système 4K51 Rubezh (SSC 3 Styx) comprend
4 lanceurs automoteurs 3P51M,
4 véhicules de transport/rechargement (sur KrAZ-255B 6×6 avec grue)
Véhicules soutien (radars optionnels, carburant, maintenance), pour un total de 16 missiles P-15M prêts au combat.

Le lanceur se déploie en position de tir sur le littoral, mât radar relevé, conteneurs orientés vers le secteur de menace. Elle est en autonomie complète (recherche/tir) et va tirer une salve 4 8 missiles simultanément contre un  convoi naval.
Le radar de bord détecte les cibles jusqu’à 40 km en mode normal, mais il detecter en mode veille jusqu'à 100 km avec relais
 Les coordonnées sont chargées dans le missile et le missile est mis à feu  par une charge de poudre qui le  propulse vers la sortie du conteneur,
Ensuite après avoir deplié ses ailes  il y la mise en route du moteur liquide principal,  et debute son vol à basse altitude,
Pour la phase  terminale et il attaque en «cabrage» pour frapper le navire depuis le haut.
Pays Utilisateurs
Le système 4K51 Rubezh (SSC-3 Styx) a été largement exporté par l'URSS et reste en service limité dans plusieurs pays.
Utilisateurs actuels (estimations années 2020)
Russie : Flotte Mer Noire (Sébastopol), Baltique (Donskoye), Nord (Shezhnogorsk), Pacifique (Sakhaline) – ~20-30 lanceurs actifs
Cuba : 4 lanceurs (1 batterie) en service 2017, maintenus par Russie
 Vietnam : Quelques unités côtières, modernisées localement
 Syrie : Unités limitées (Lattaquié/Tartous), utilisées 2010s contre des cibles maritimes.

Anciens utilisateurs
Algérie, Bulgarie, Allemagne de l'Est, Égypte, Inde, Libye, Monténégro, Roumanie, Ukraine, Yémen, Yougoslavie
Ce type de materiel fut retiré  dans les  années 1990 à 2010 pour être remplacé par des systèmes russes comme le Bal E Club S ou des systèmes occidentaux  La Roumanie a choisi le Harpoon .
