Missile Sol Sol SS-25 Sickle Topol châssis MAZ-7917

Missile Sol Sol  SS 25 Topol Lanceur 15U168 Missile 15P158 Topol châssis MAZ-7917
English translation

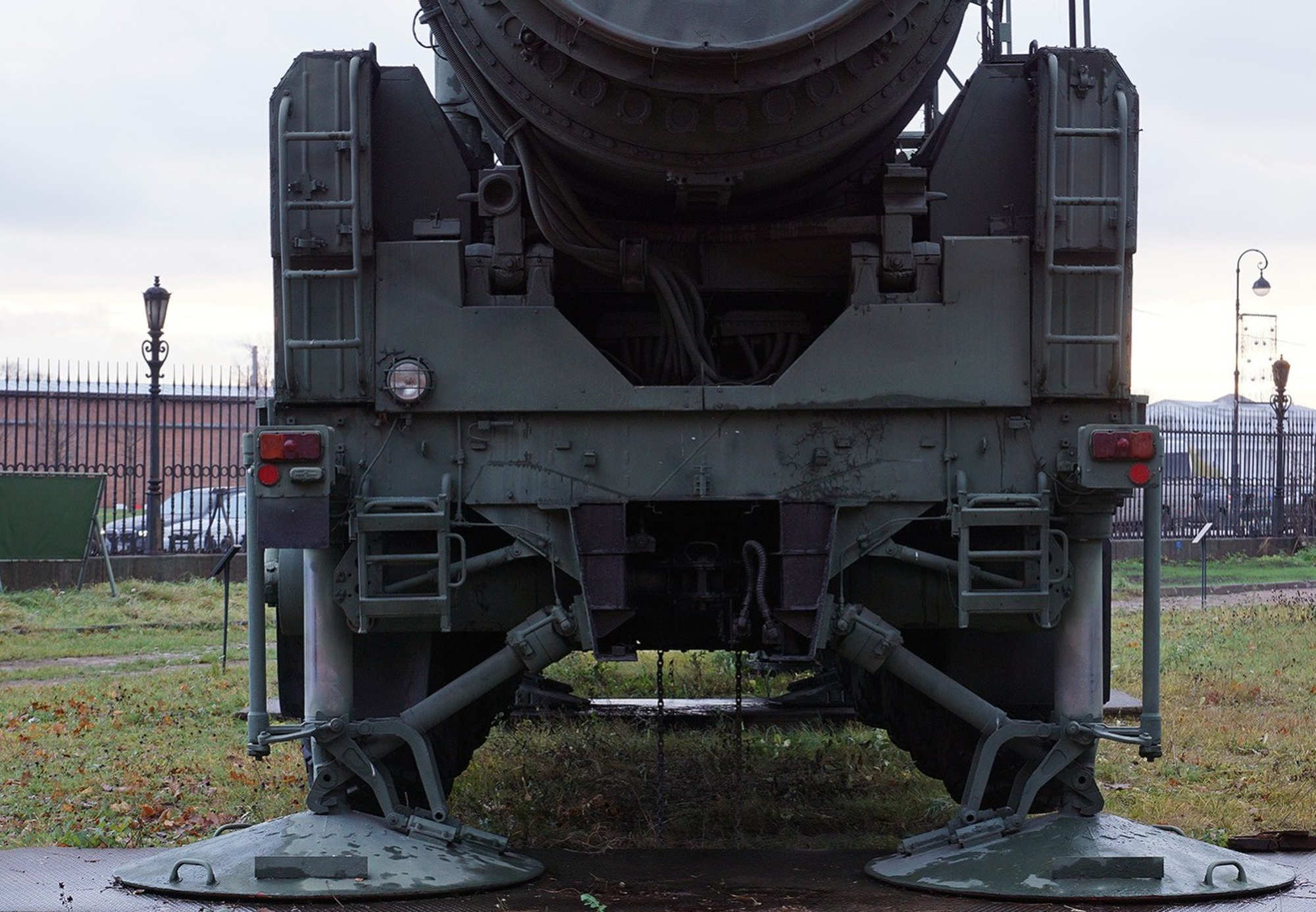

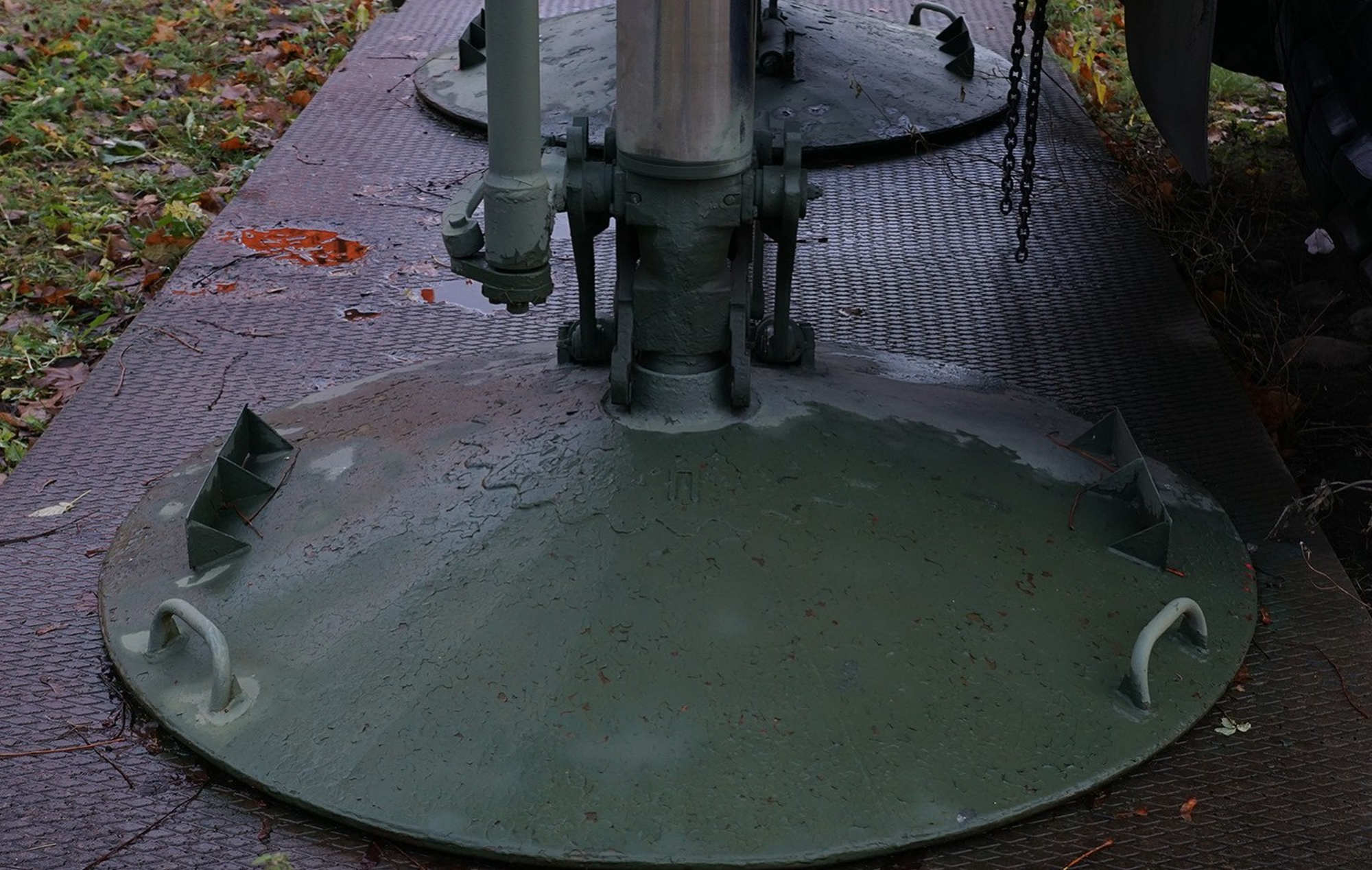

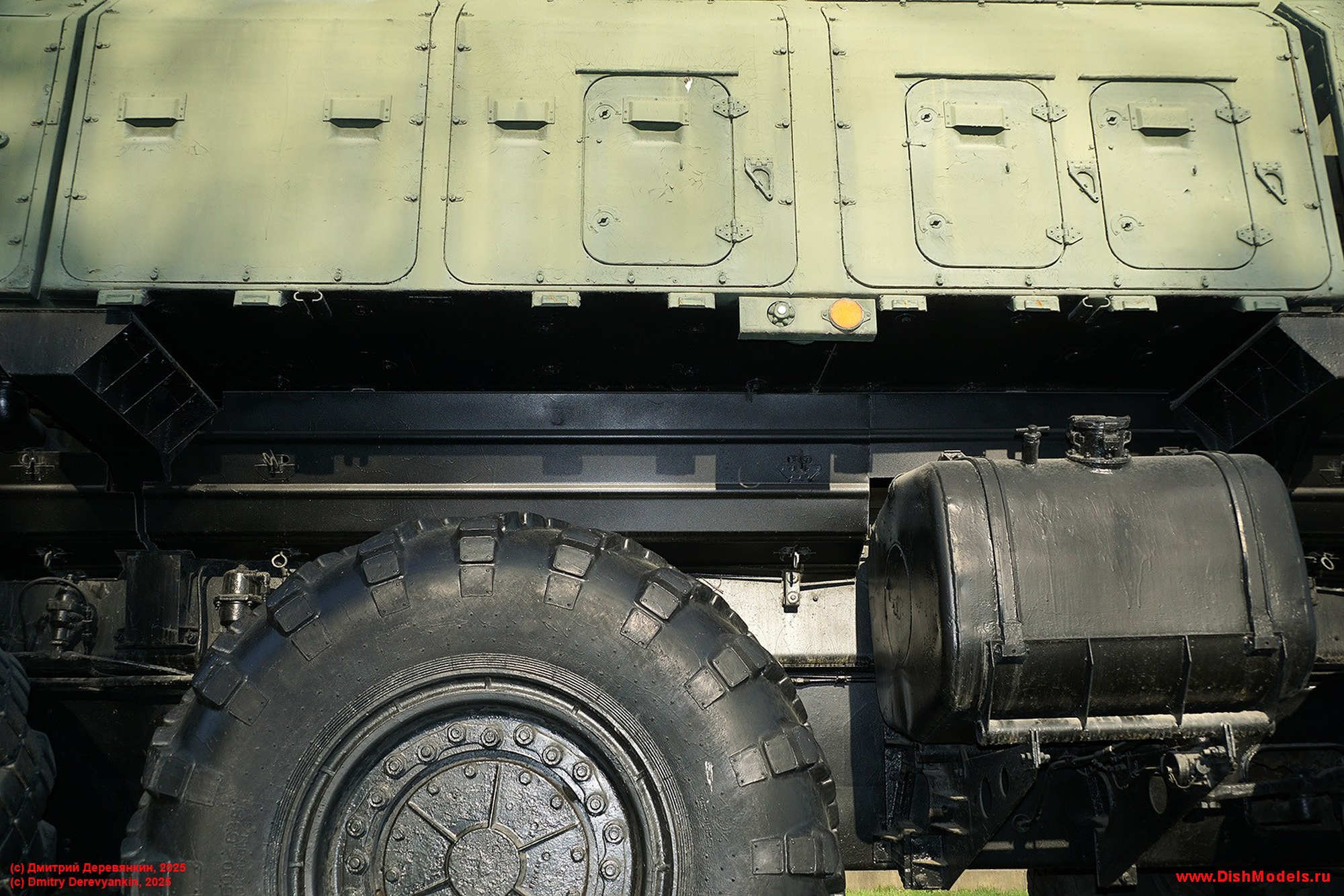

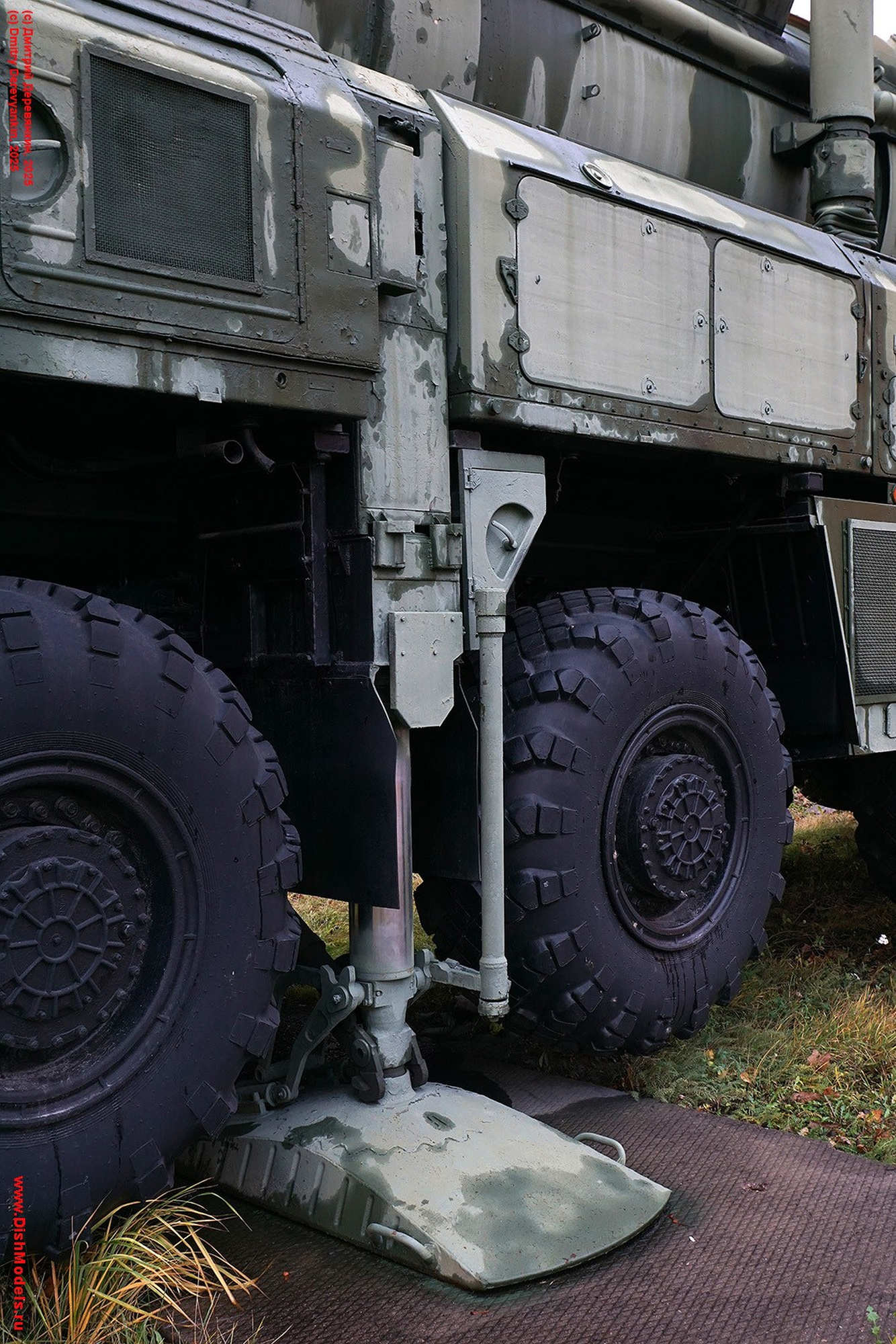

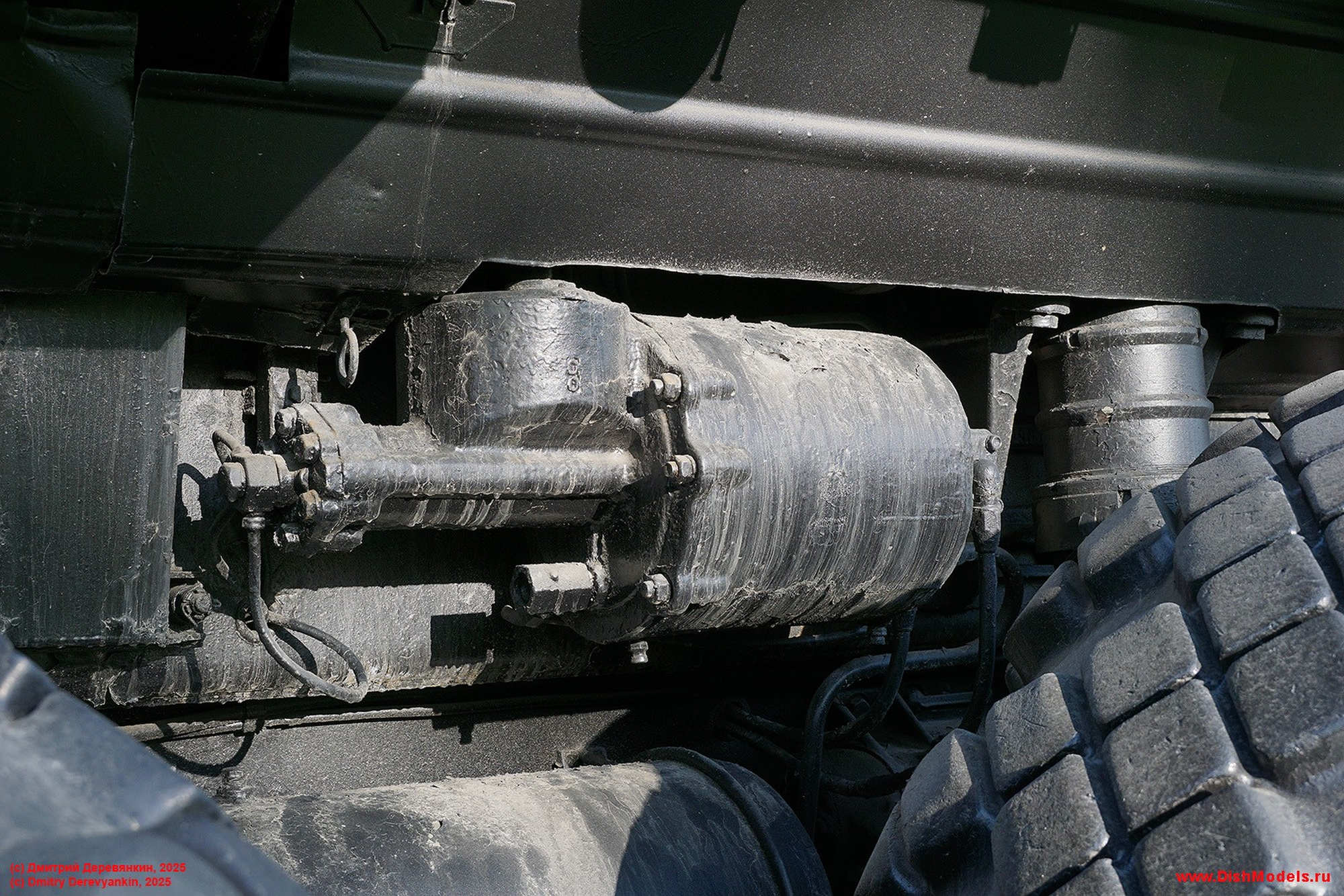

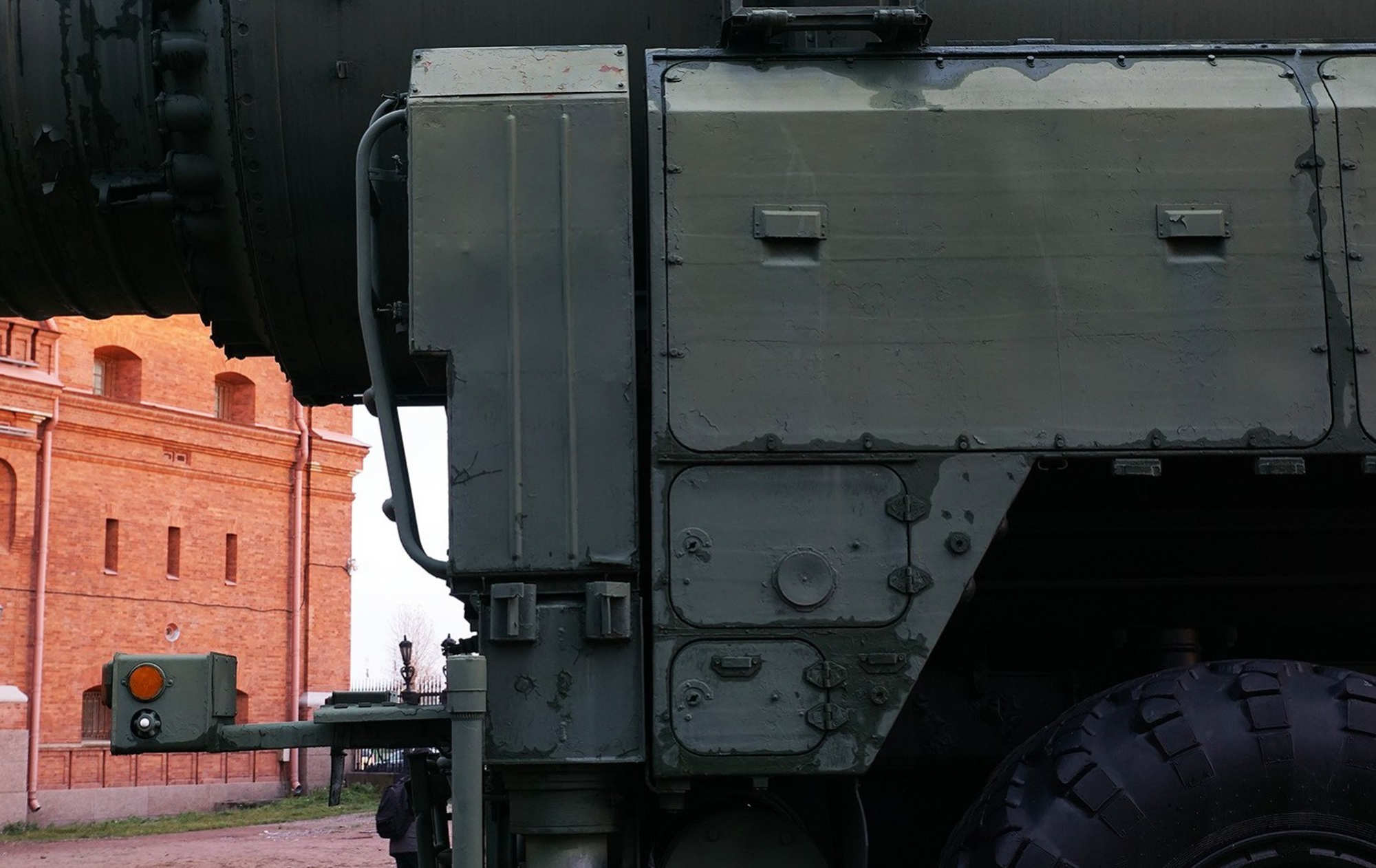

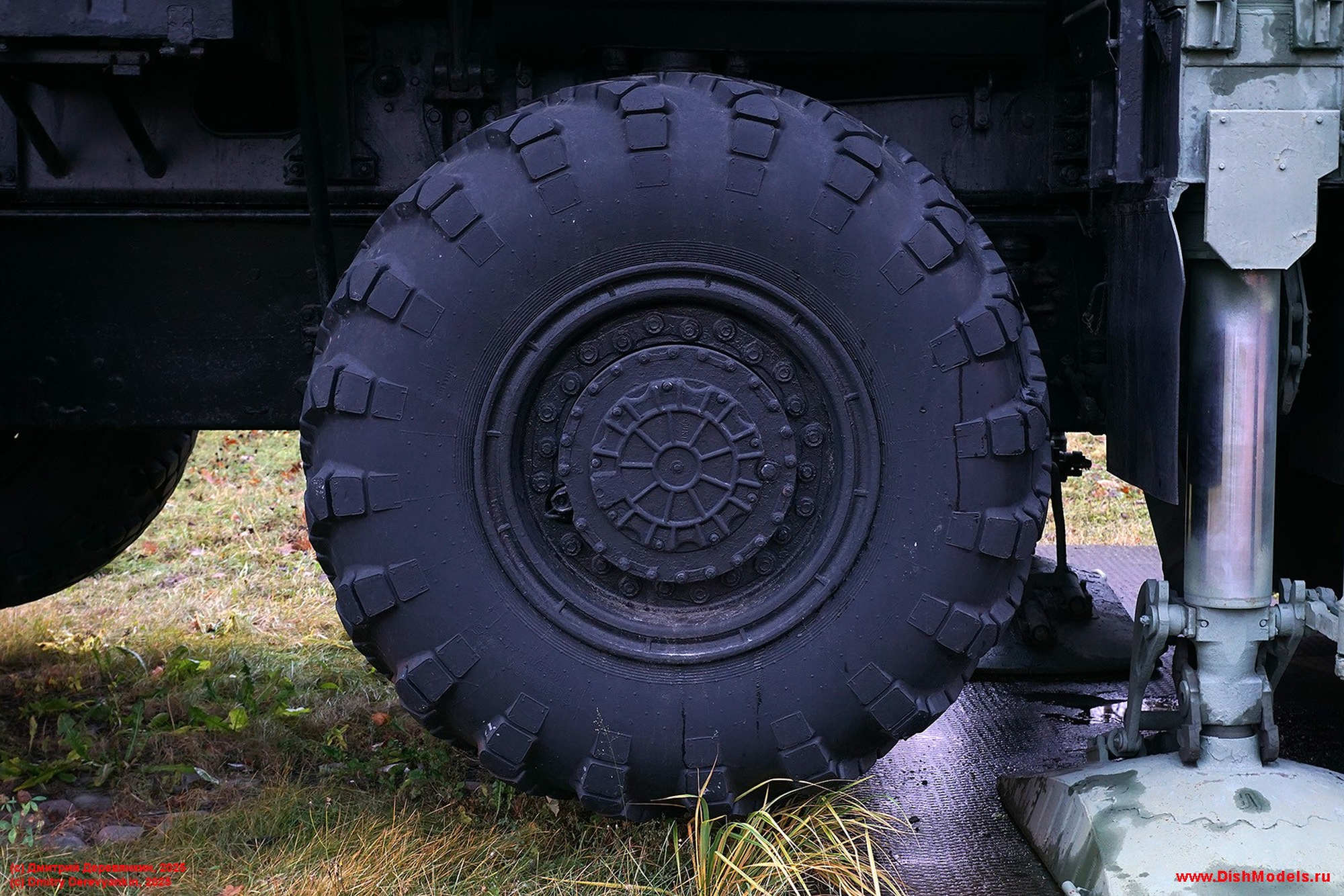

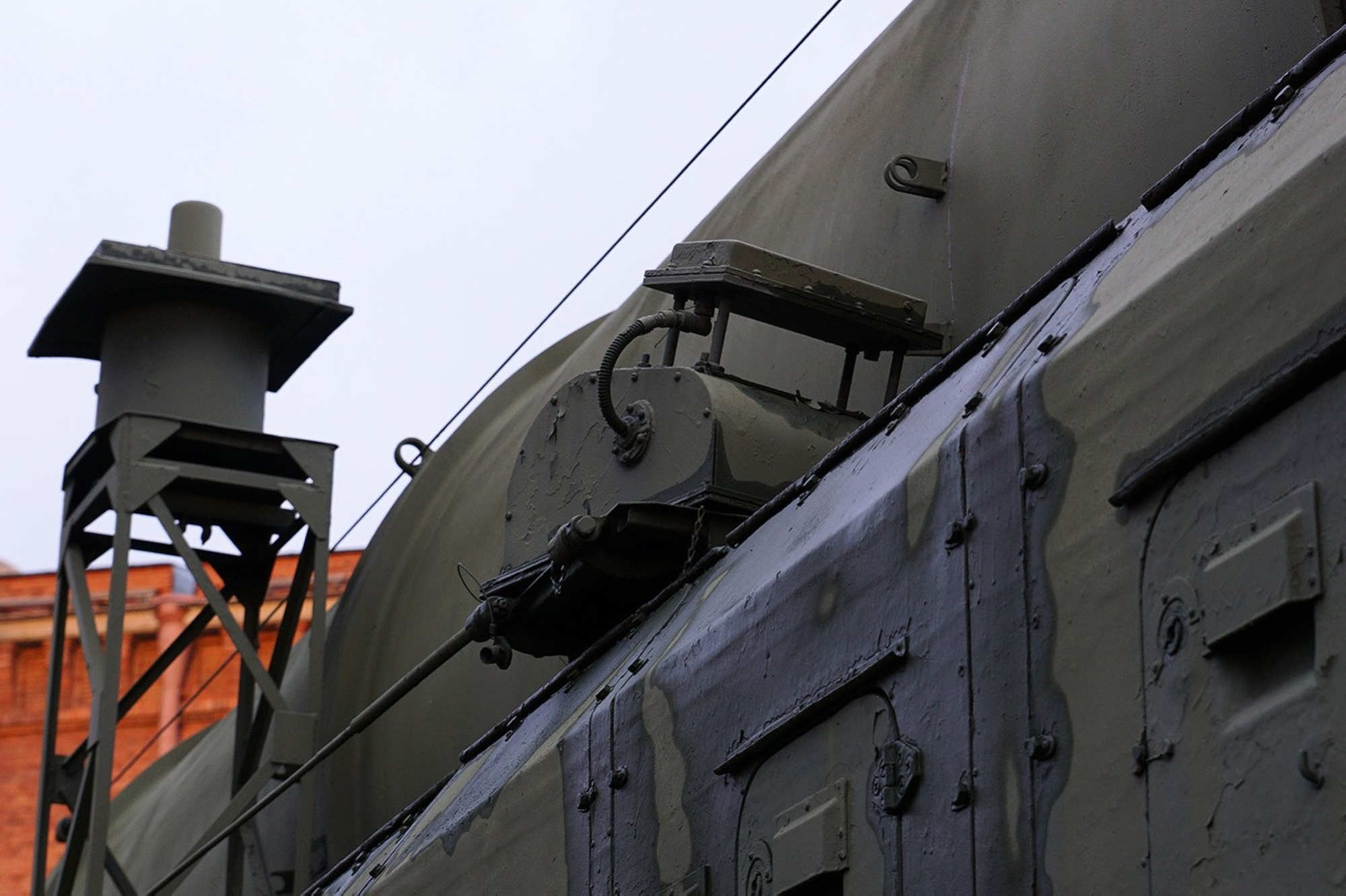

Photographies Issues du site Dish Models

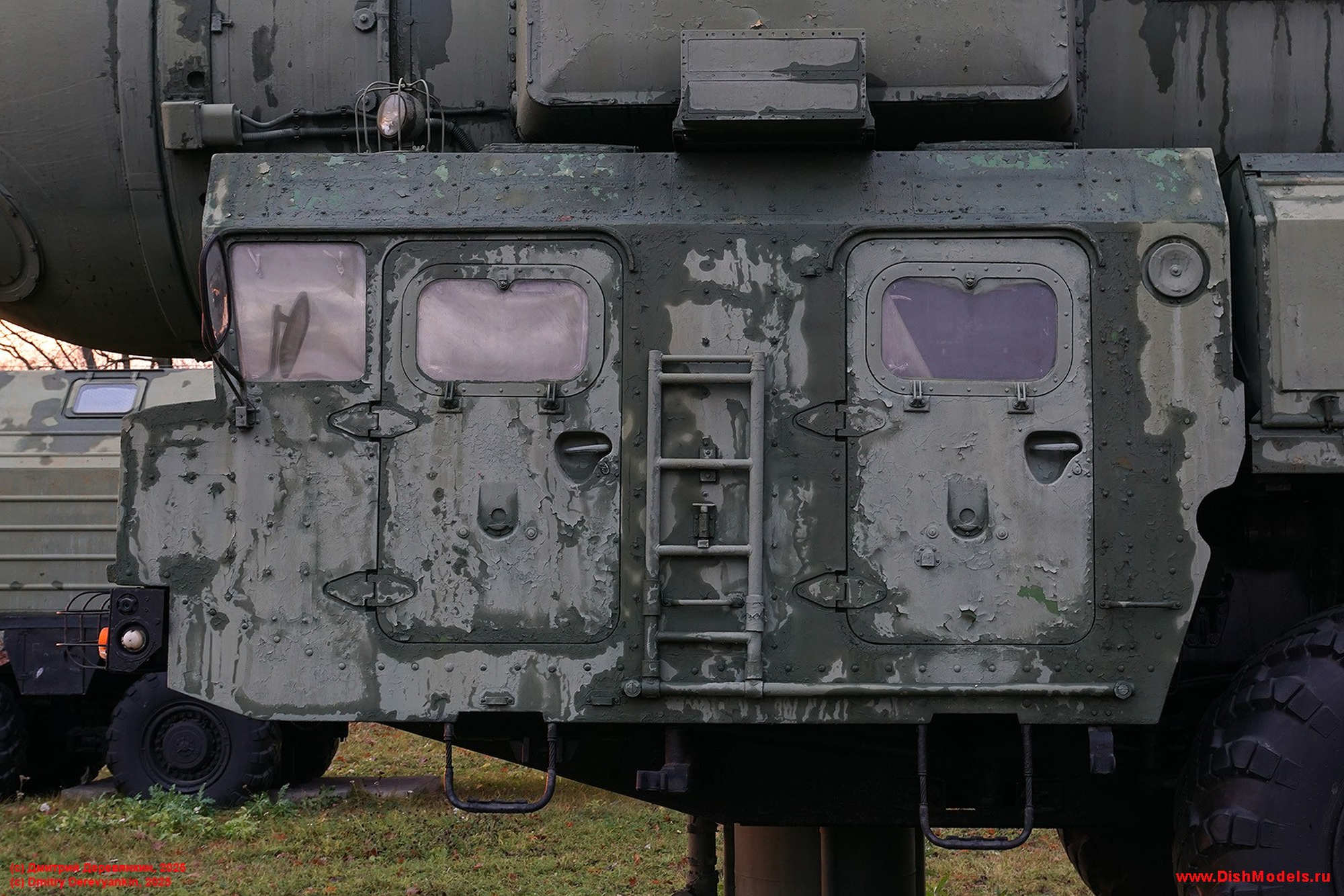

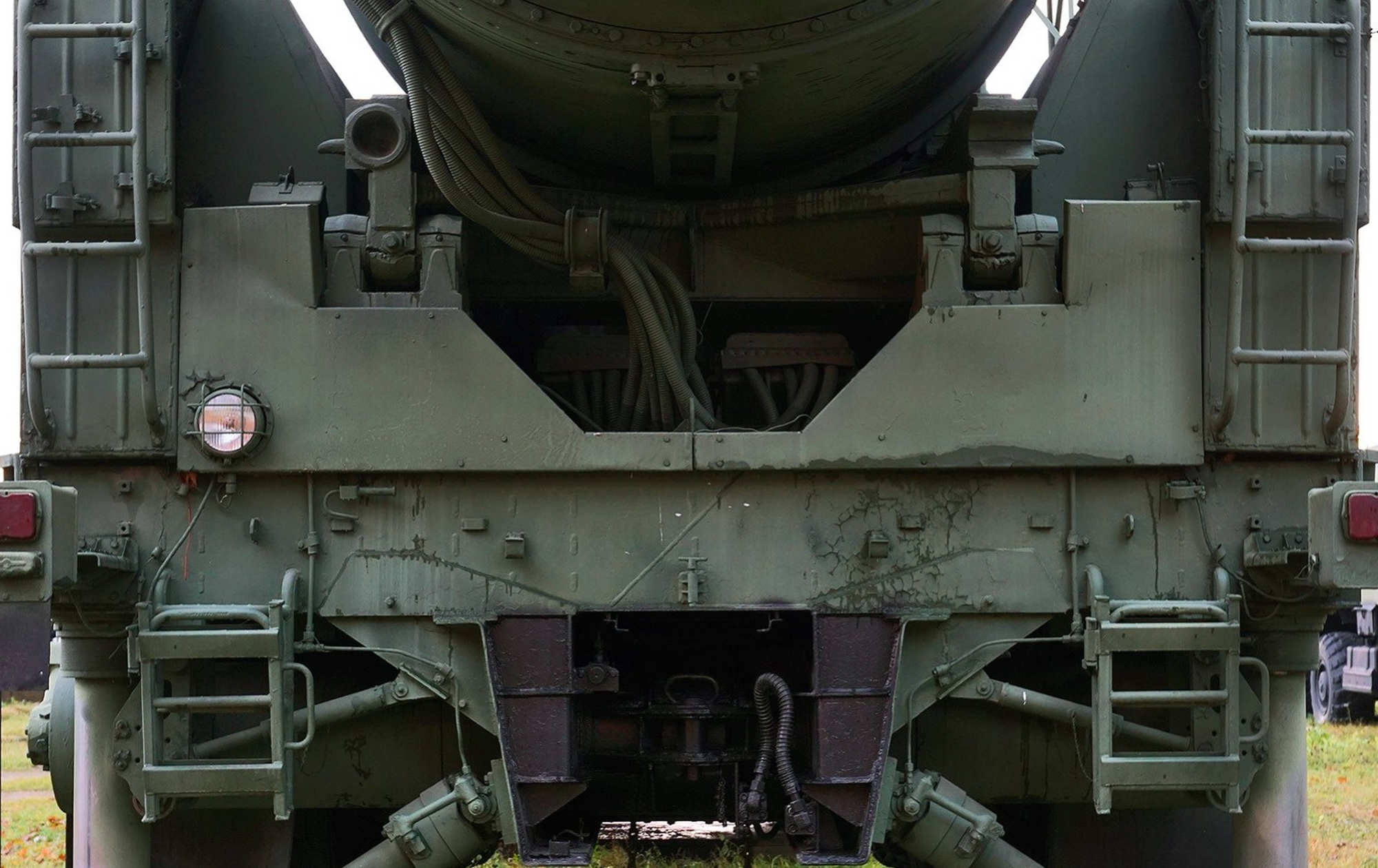

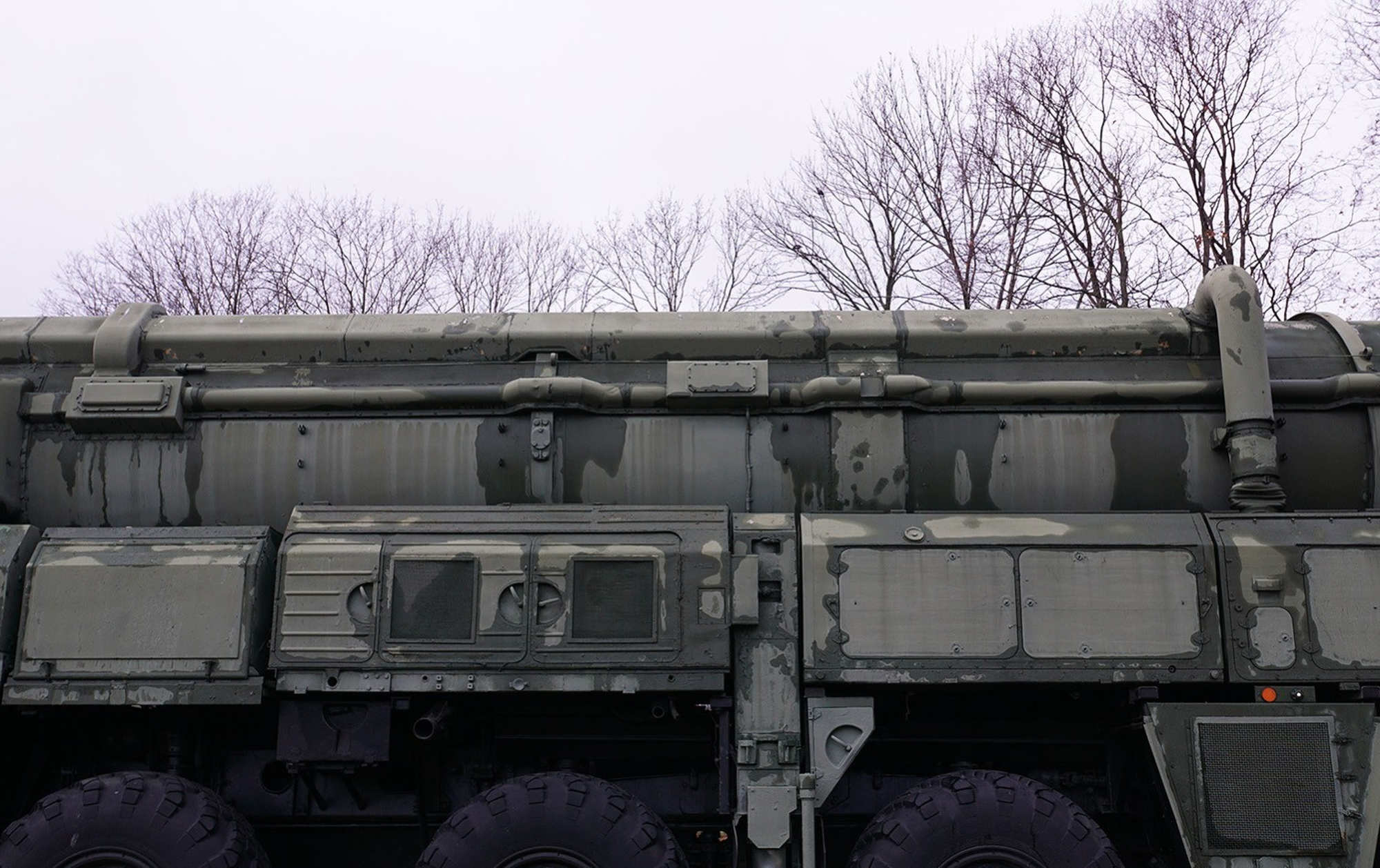

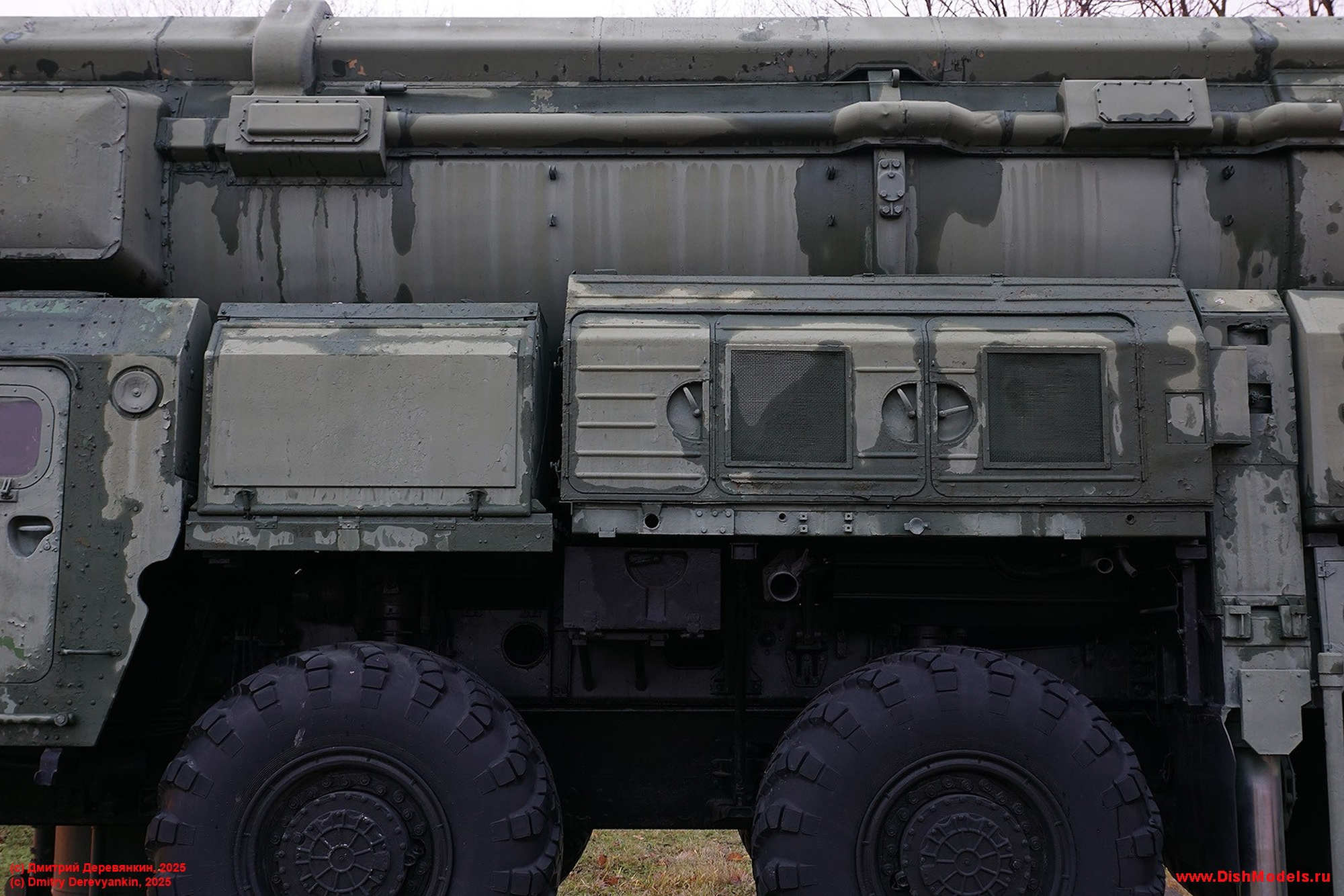

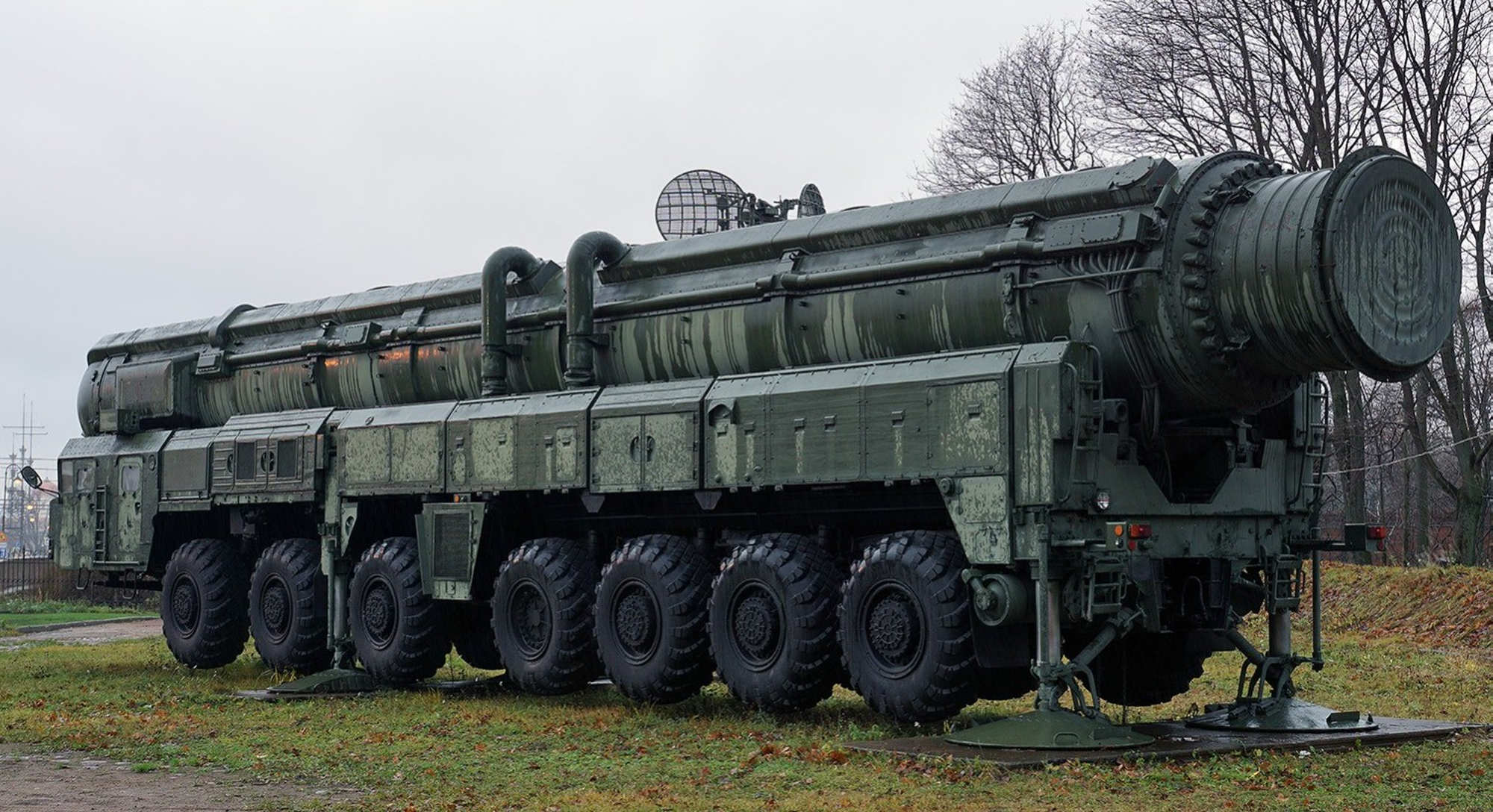

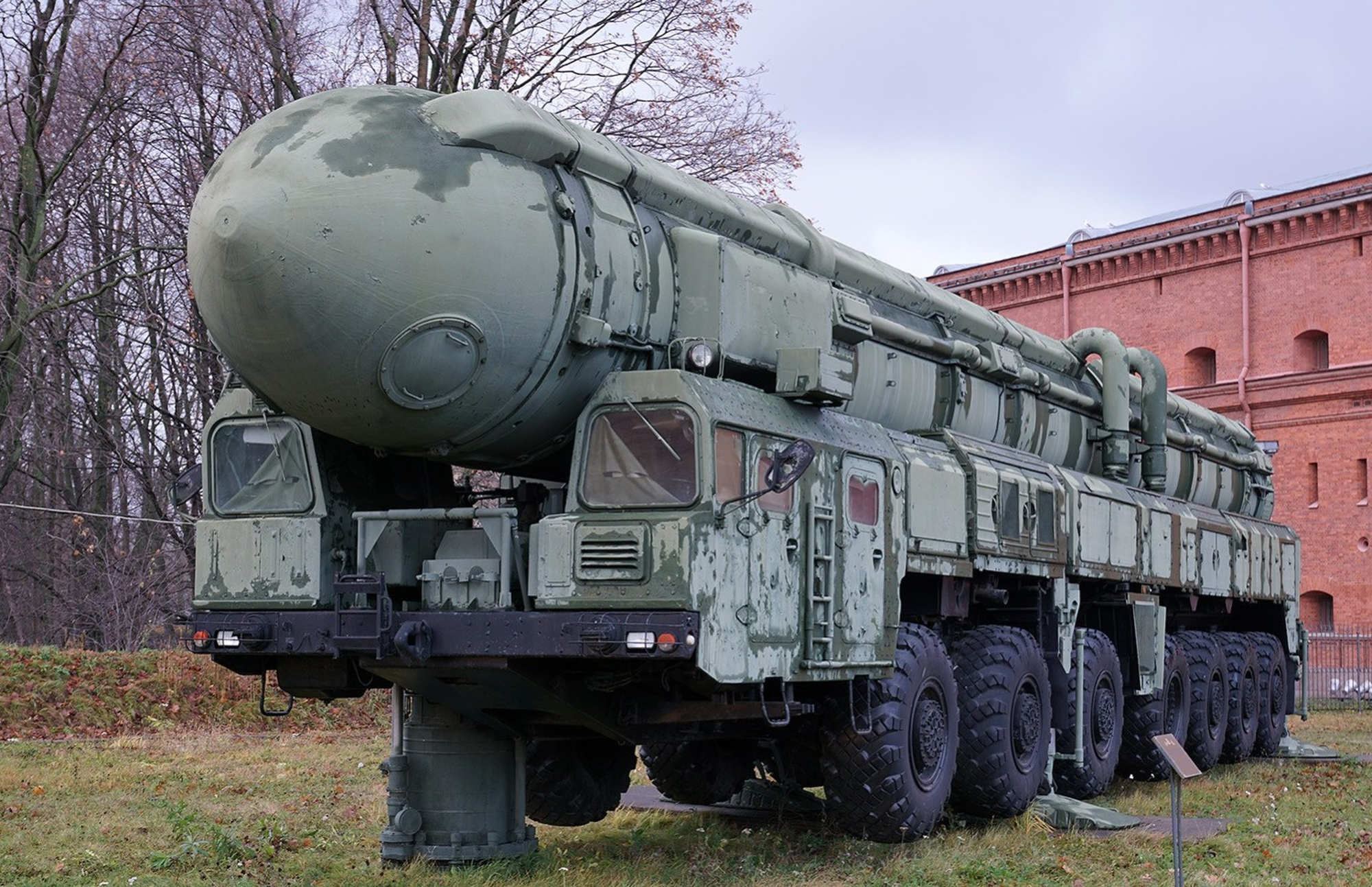

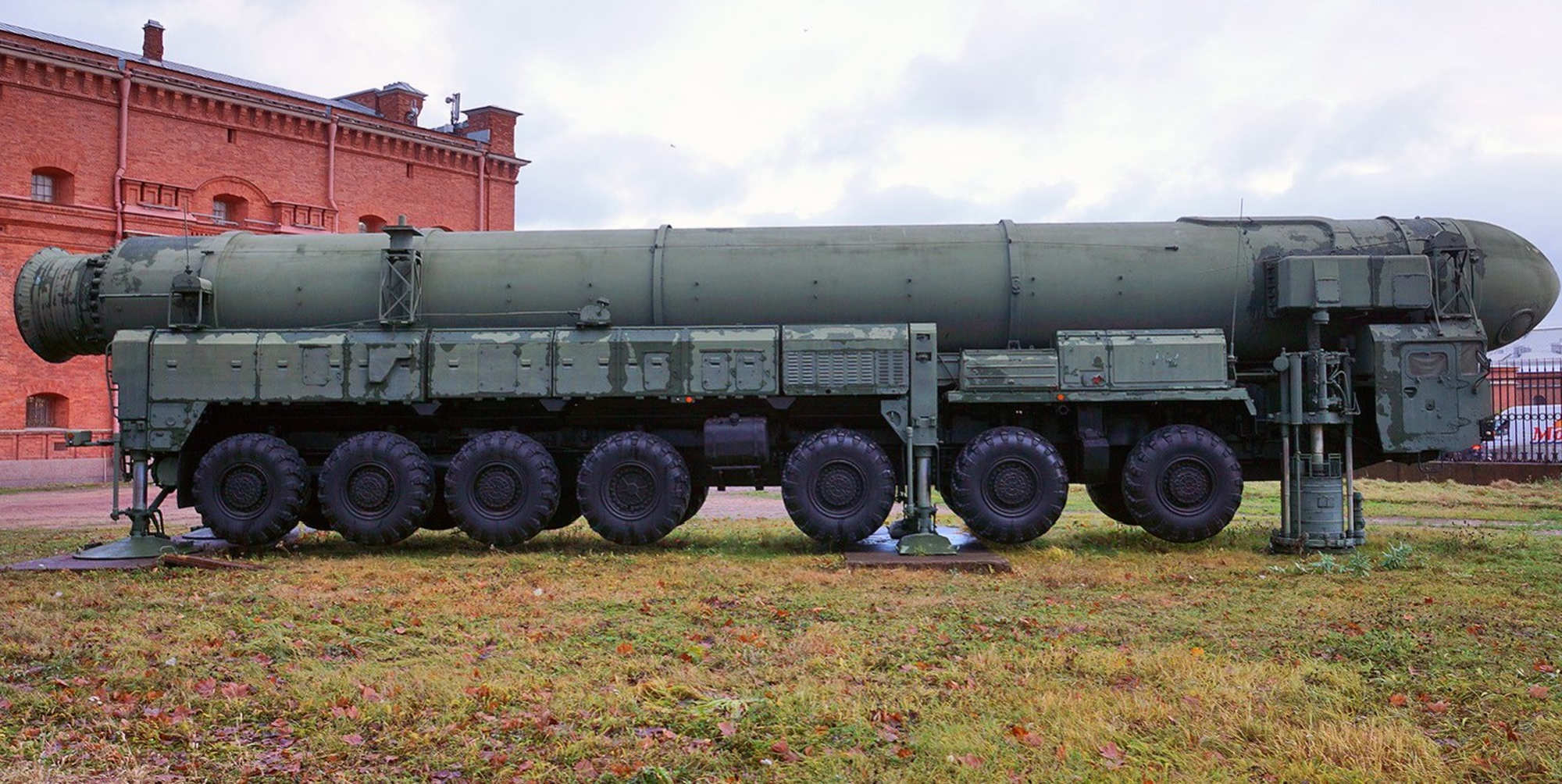

Le lanceur 15U168 est le véhicule transporteur-éreuteur-lanceur (TEL) autonome du complexe de missiles stratégiques mobiles 15P158 Topol (code OTAN SS 25 Sickle), premier ICBM mobile soviétique à propergol solide monobloc
Caractéristiques du 15U168

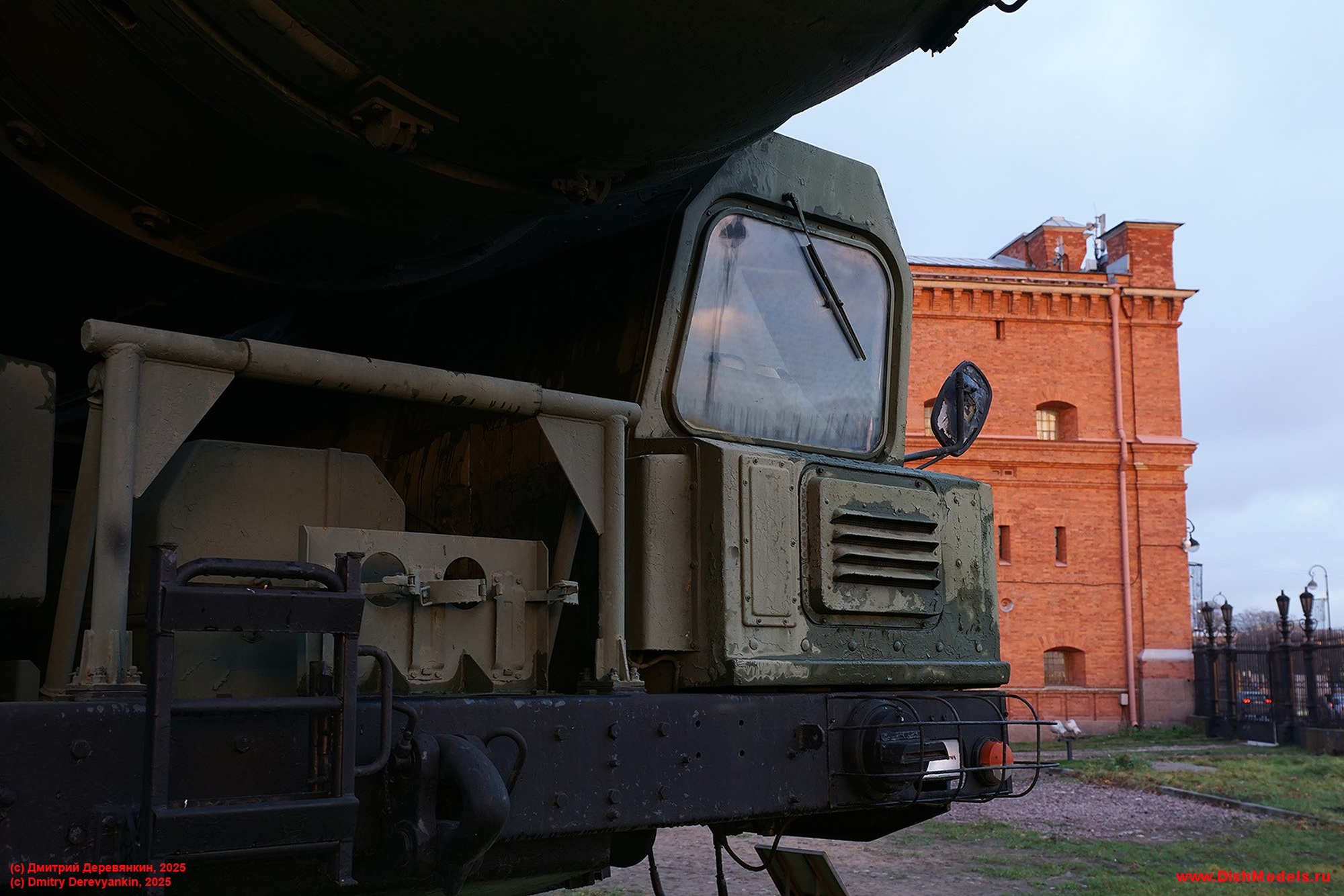

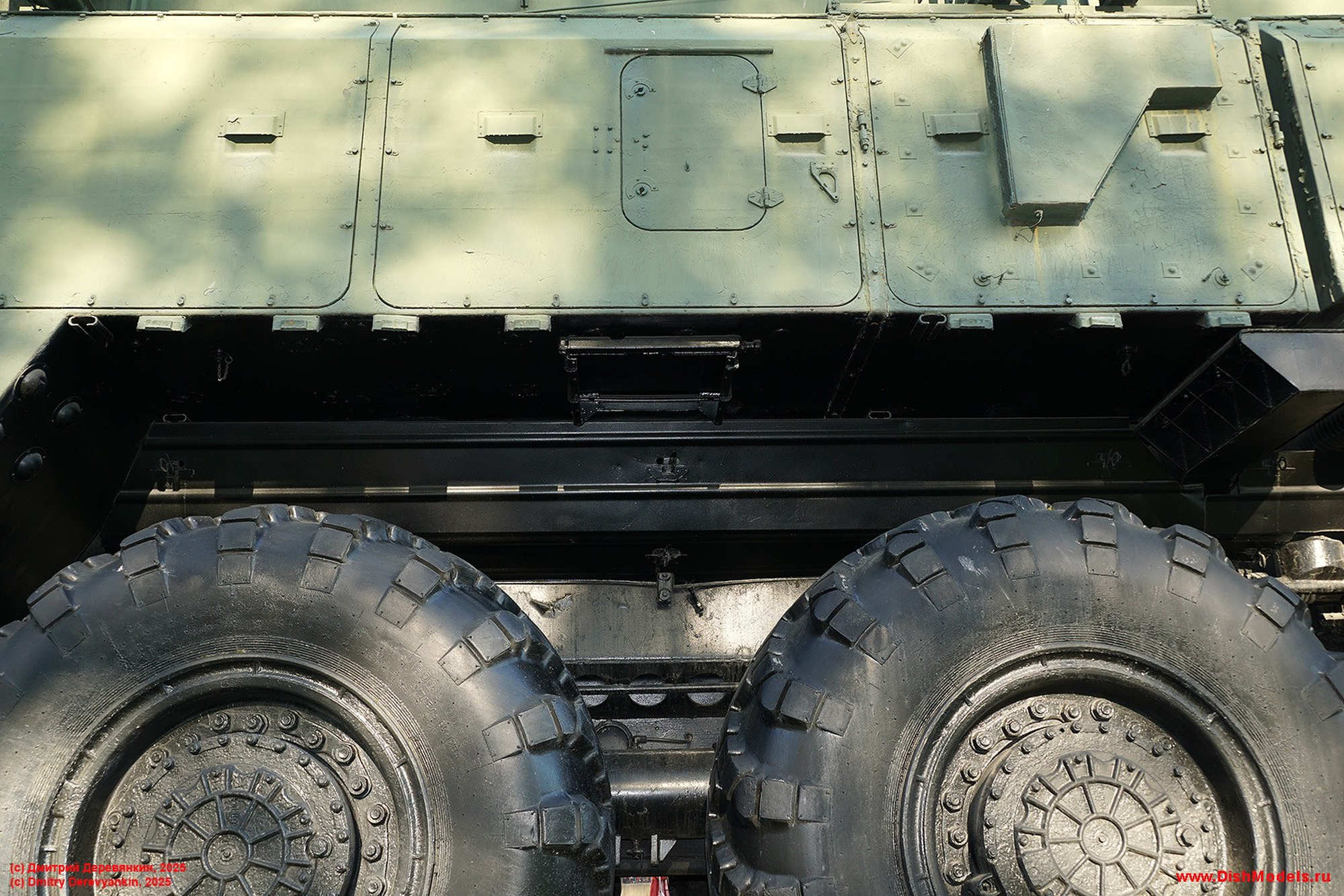

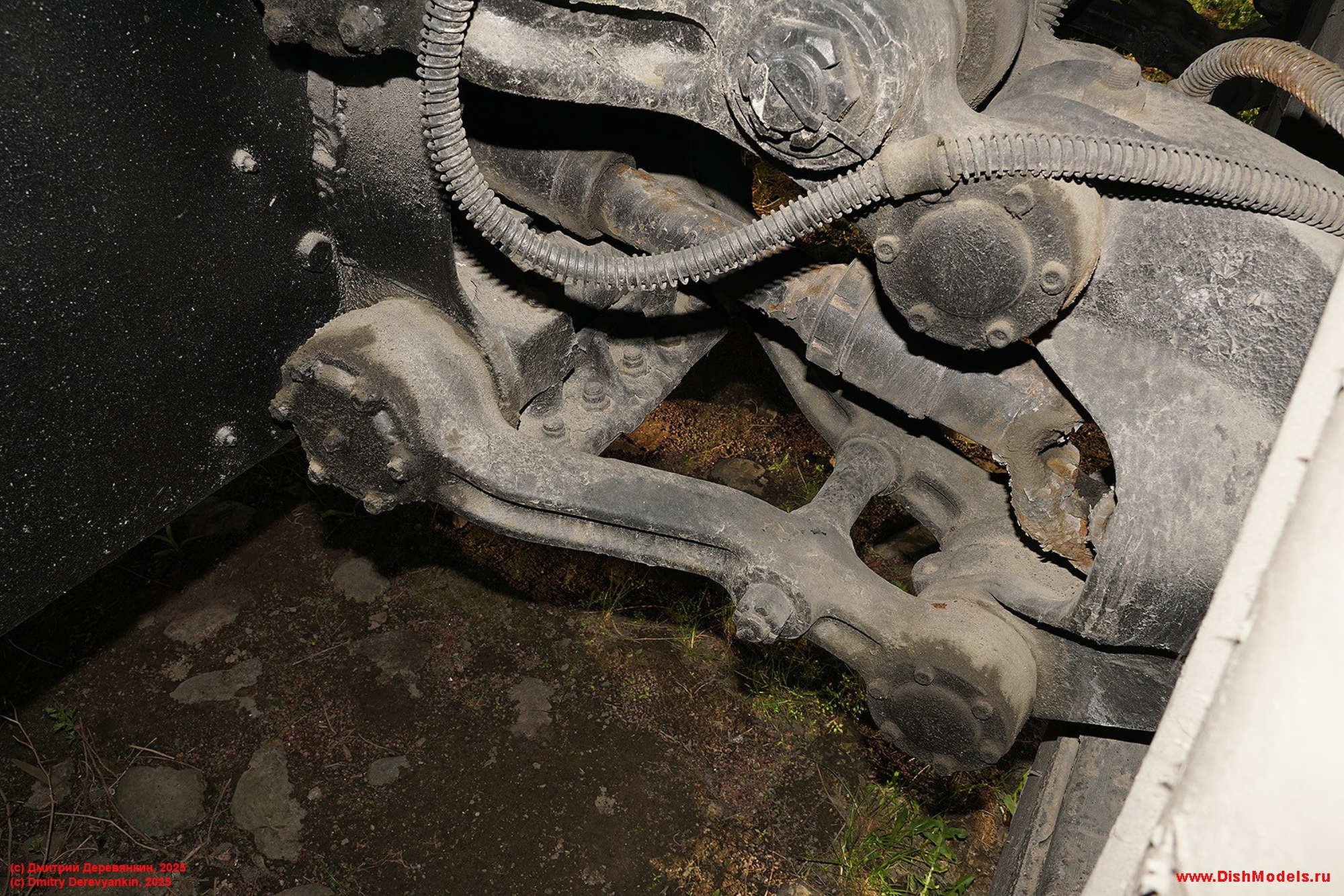

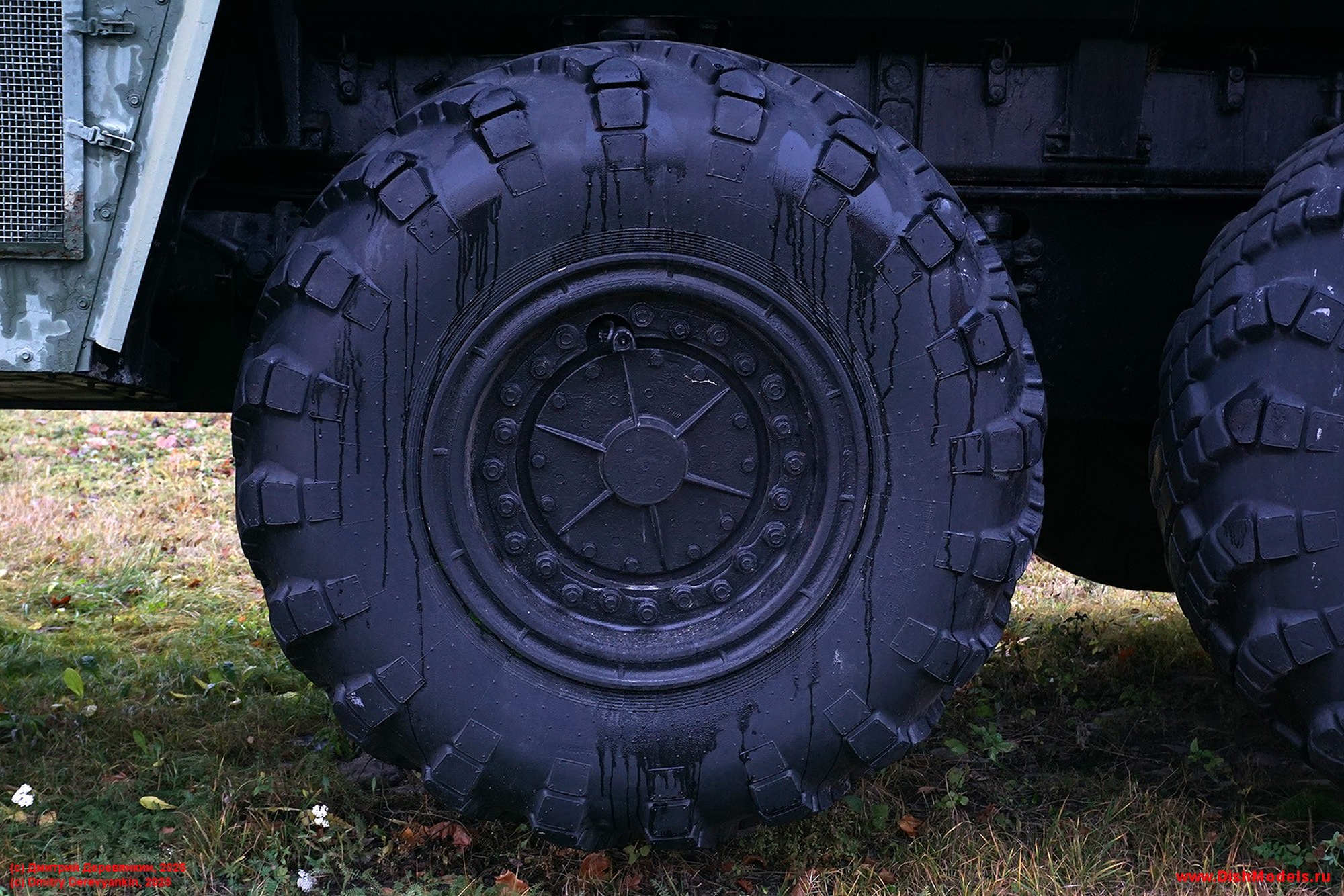

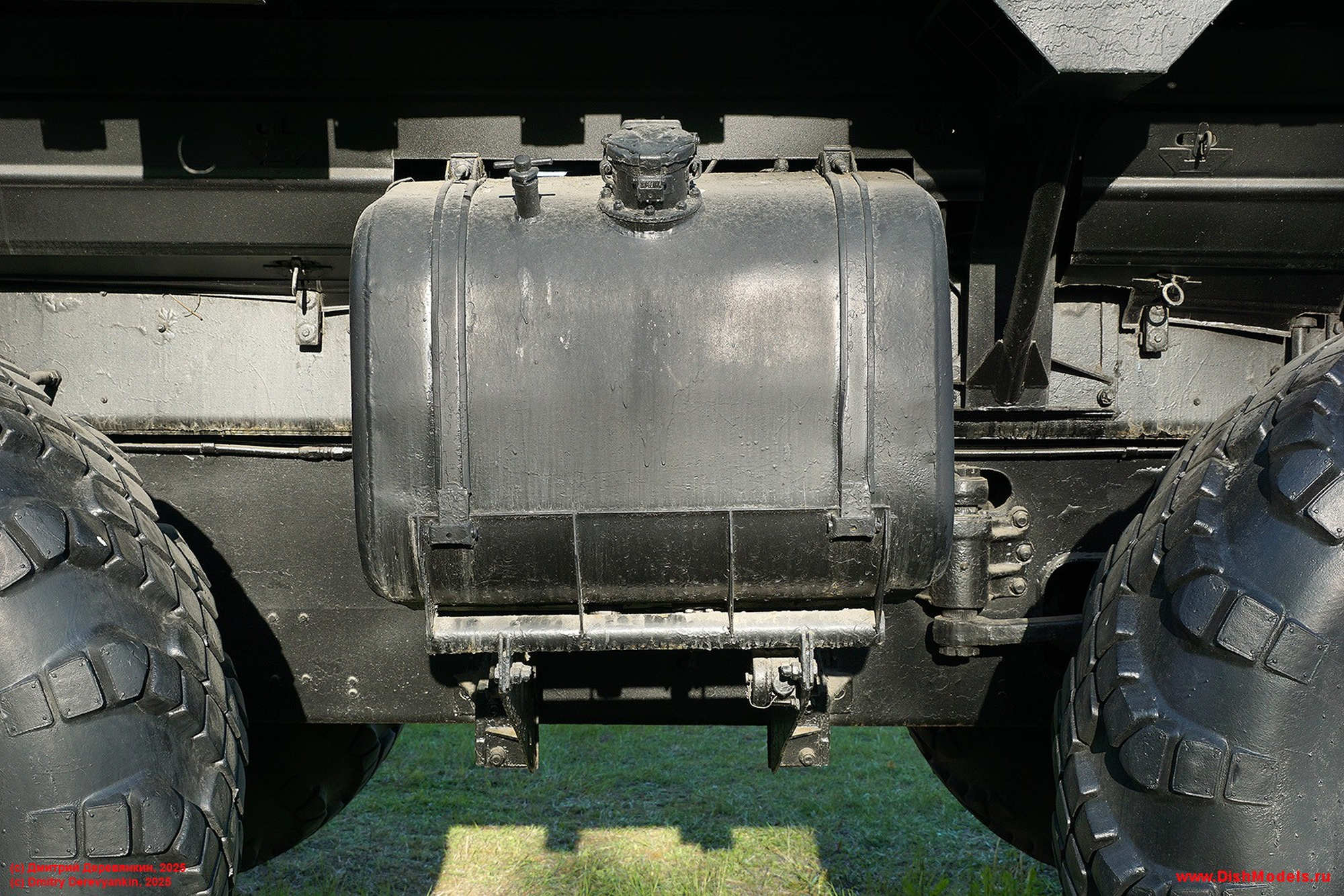

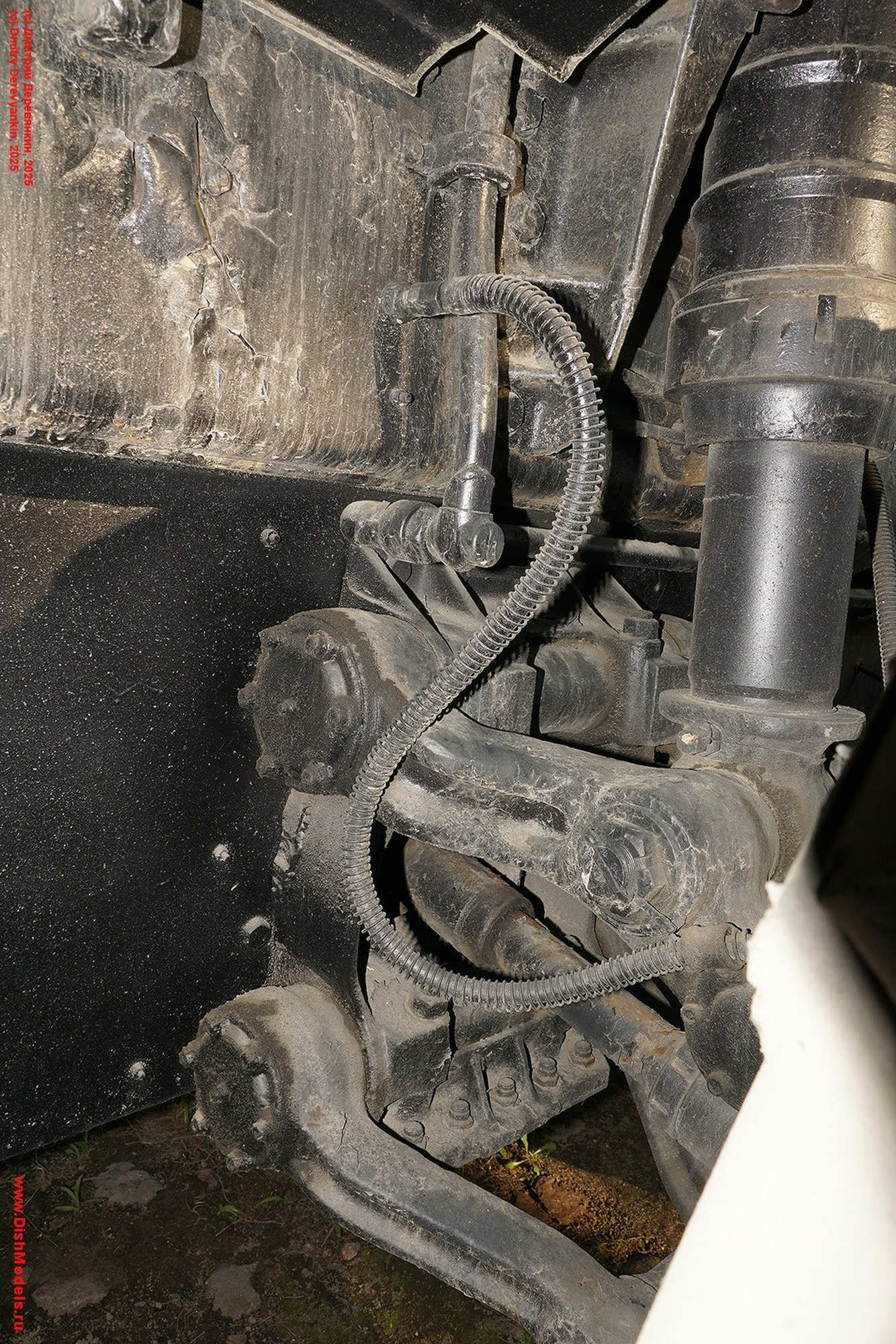

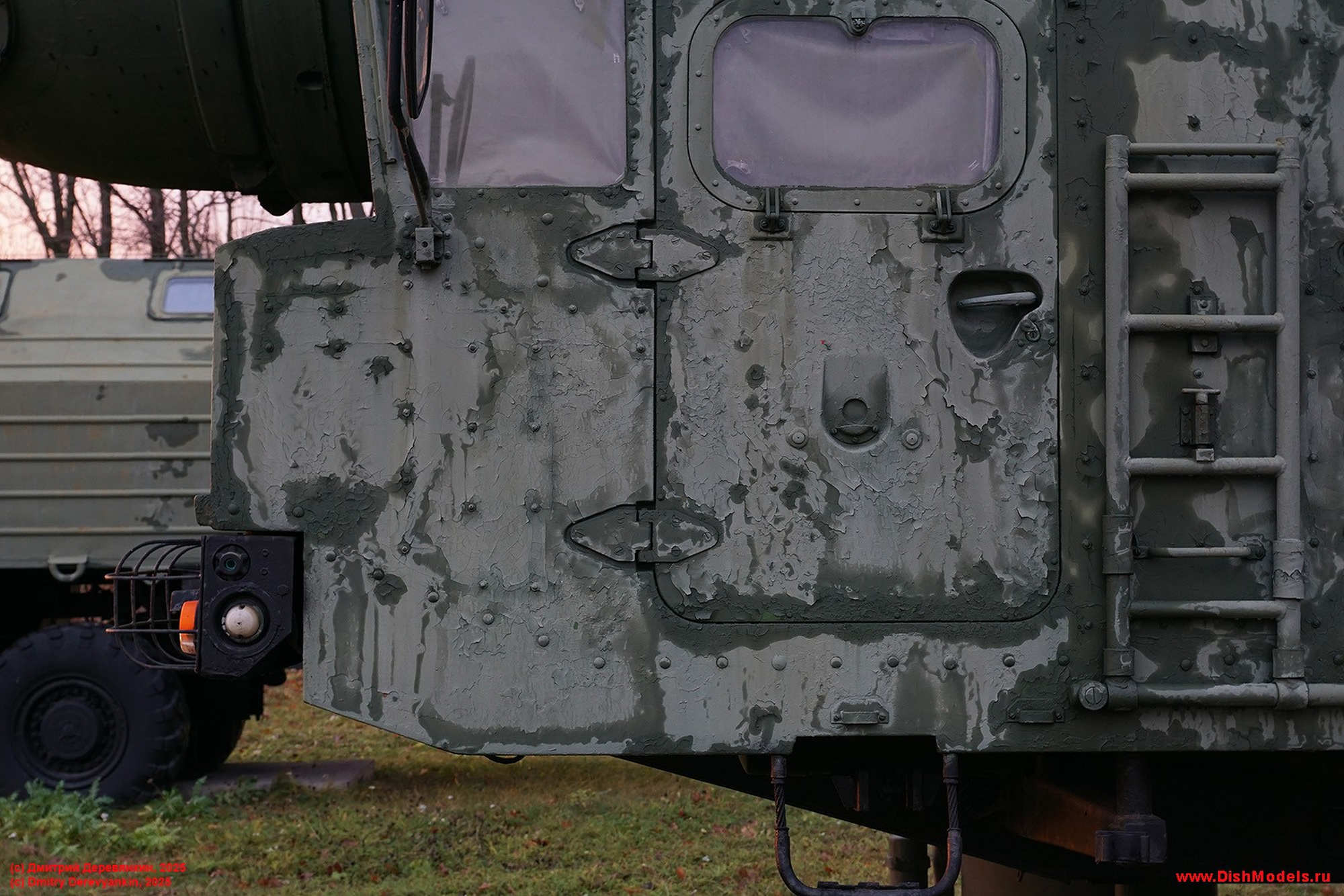

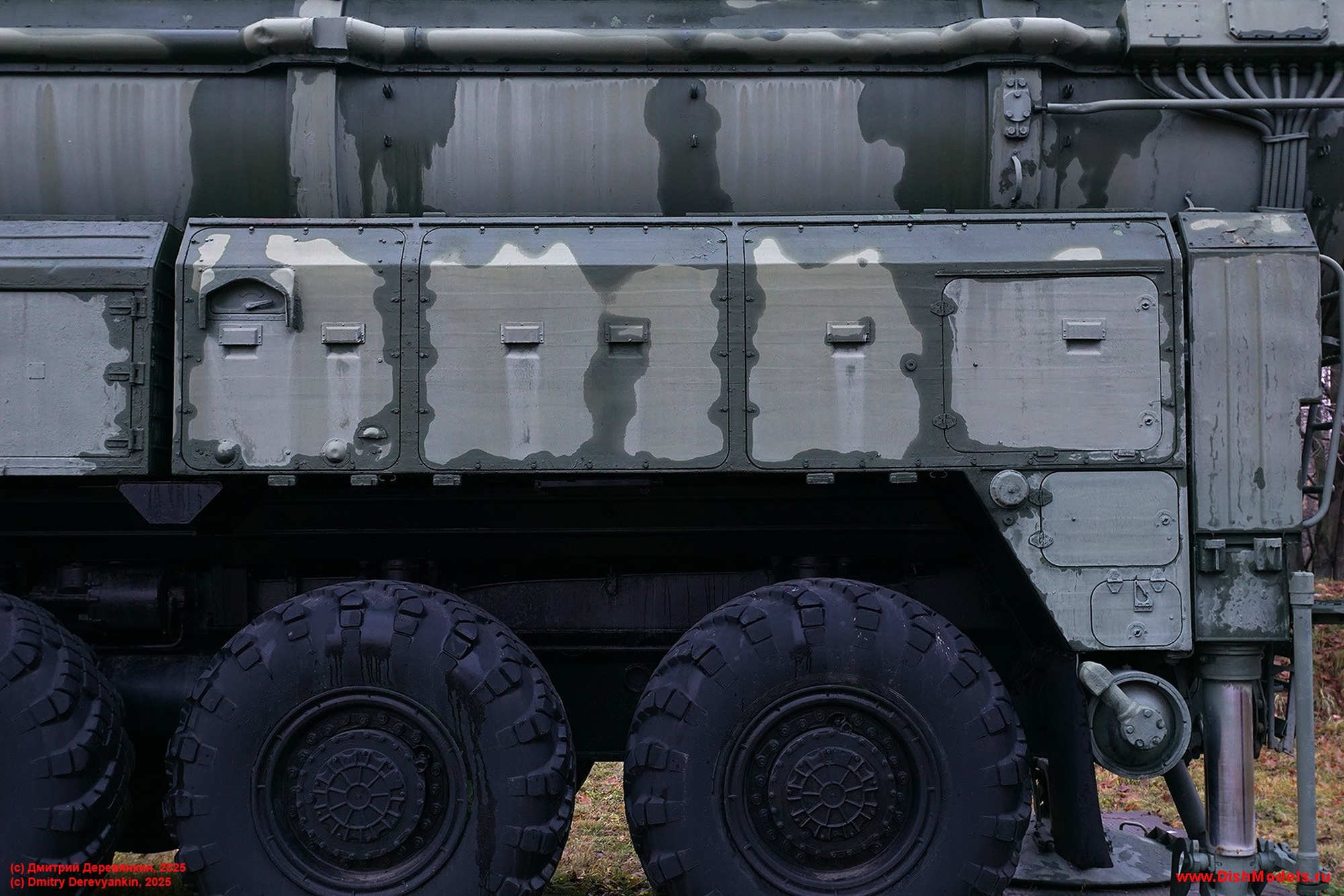

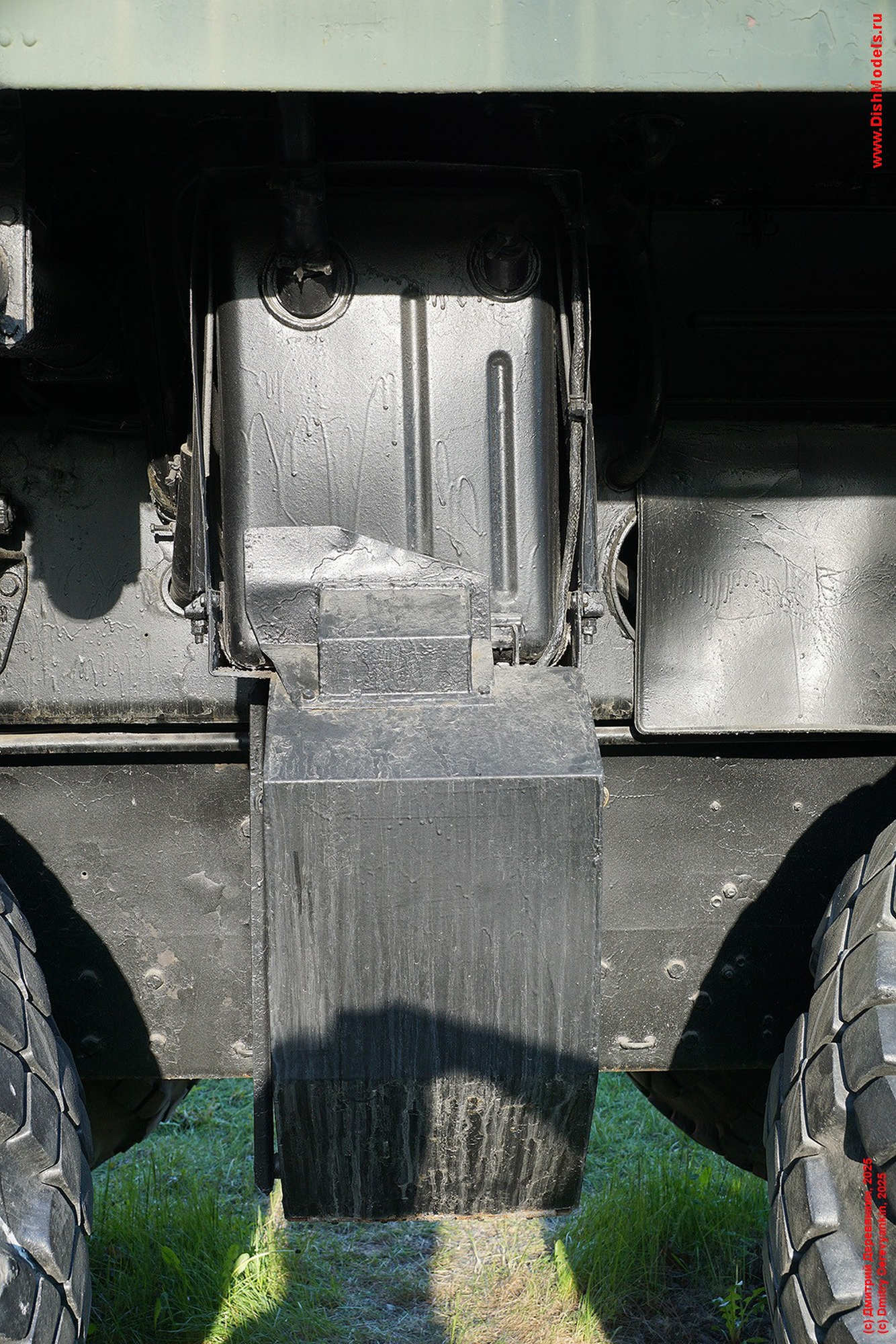

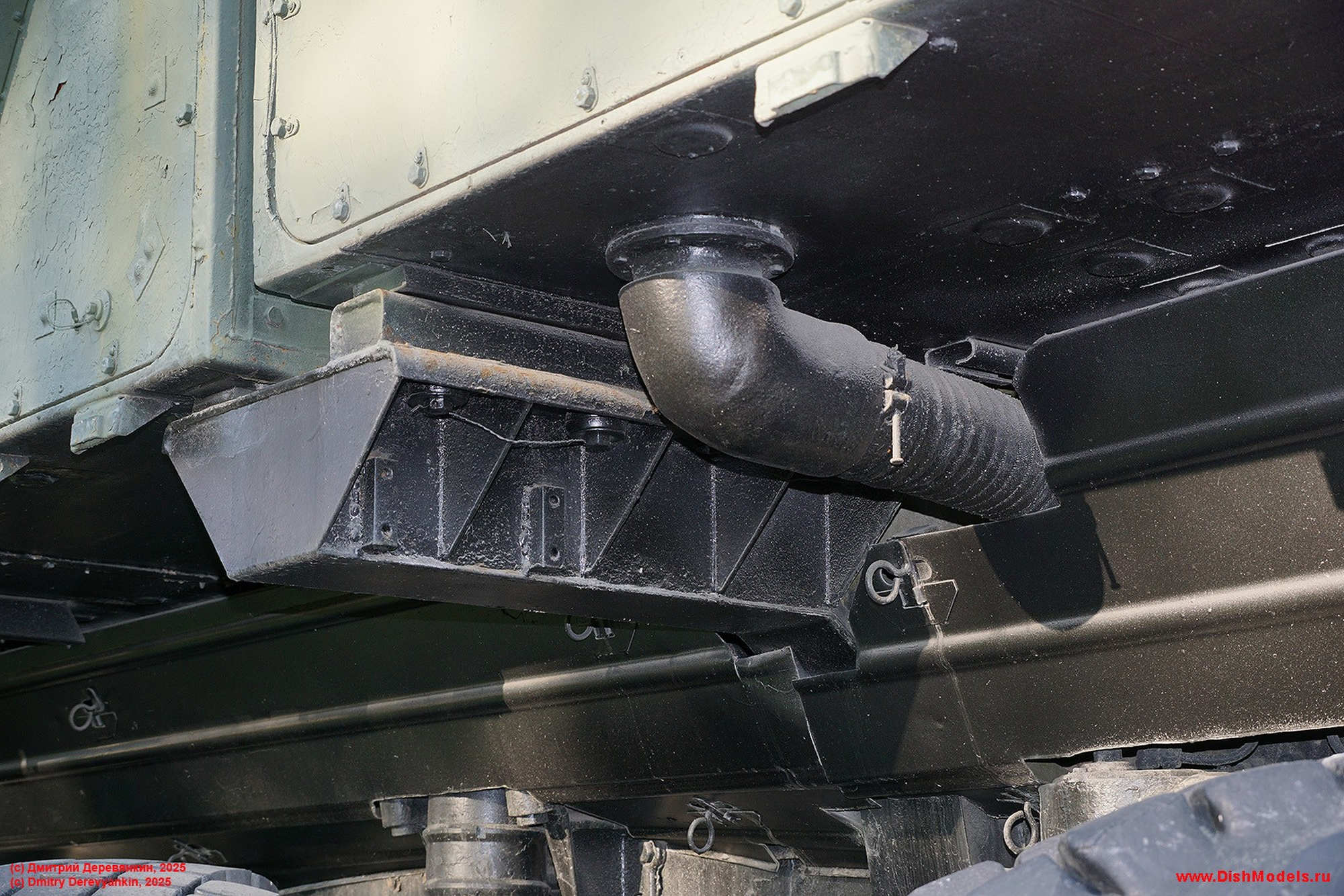

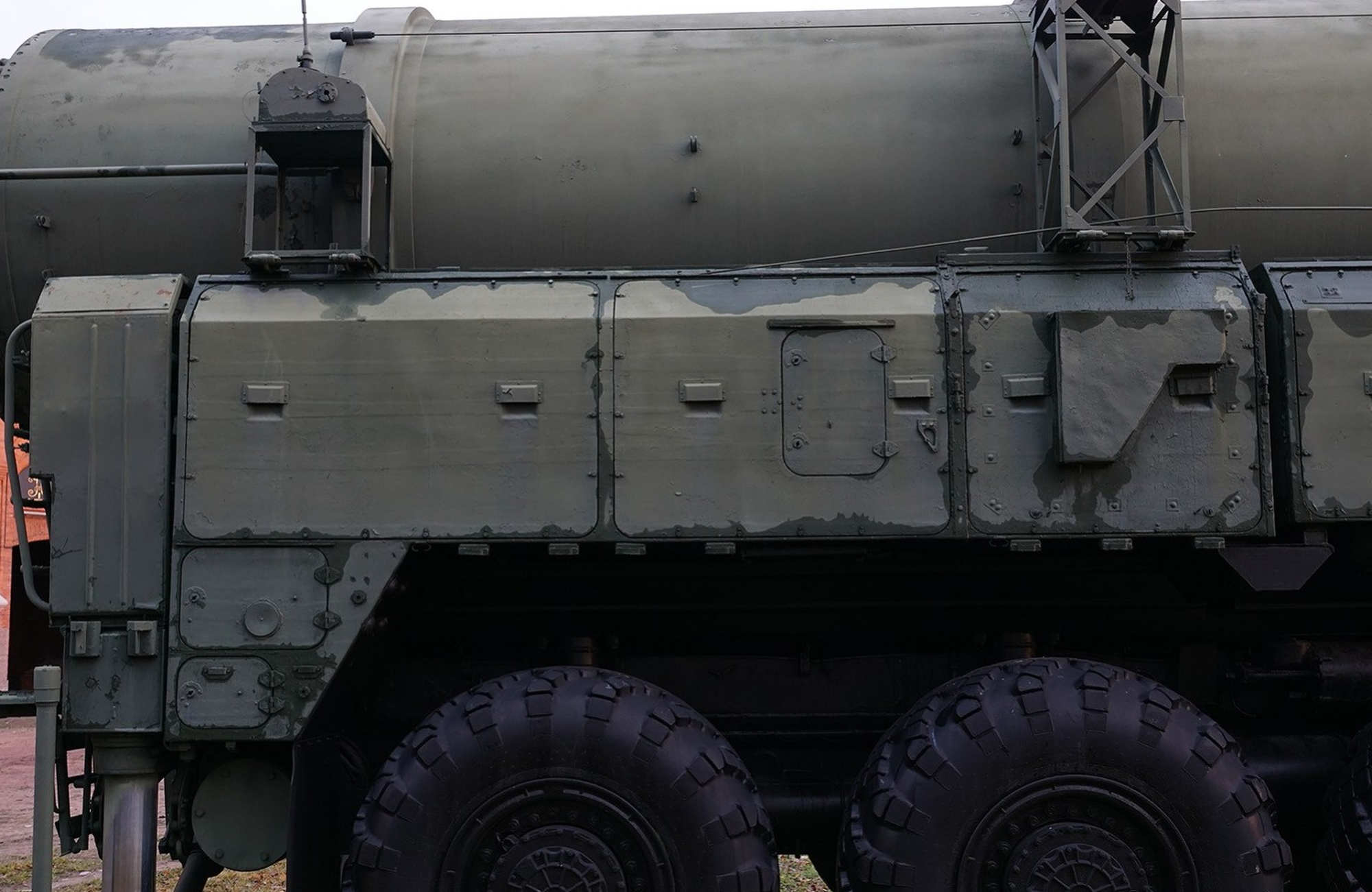

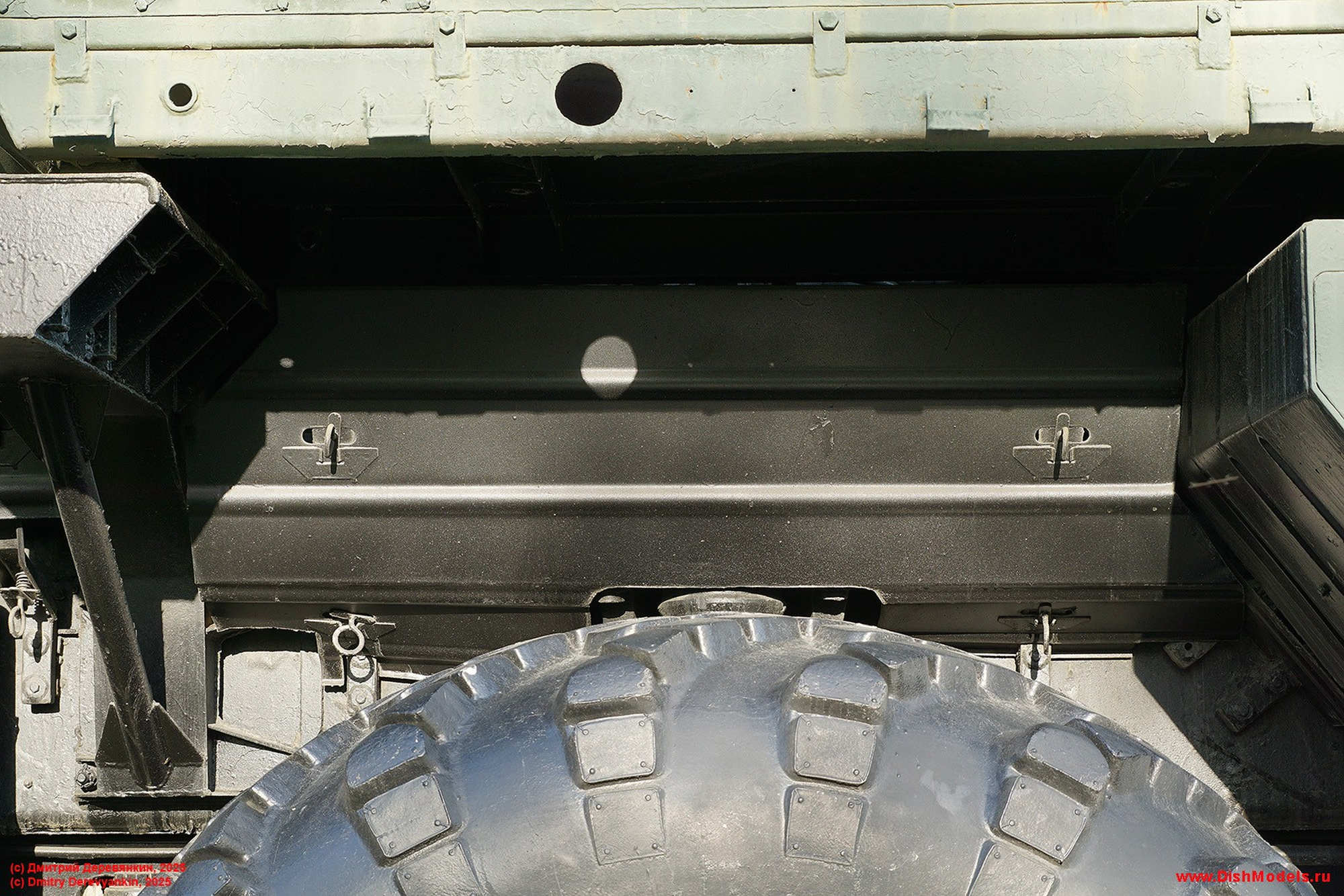

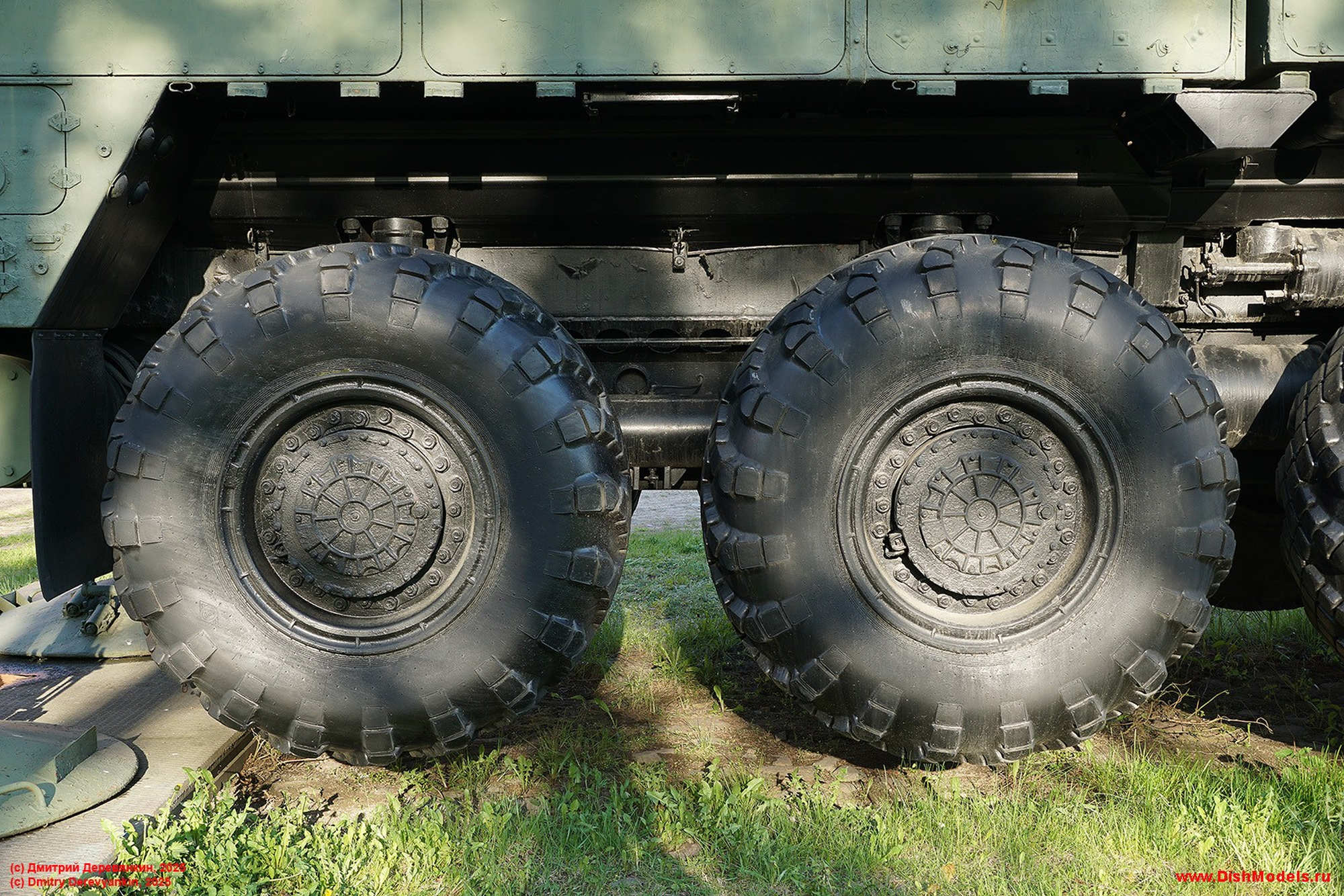

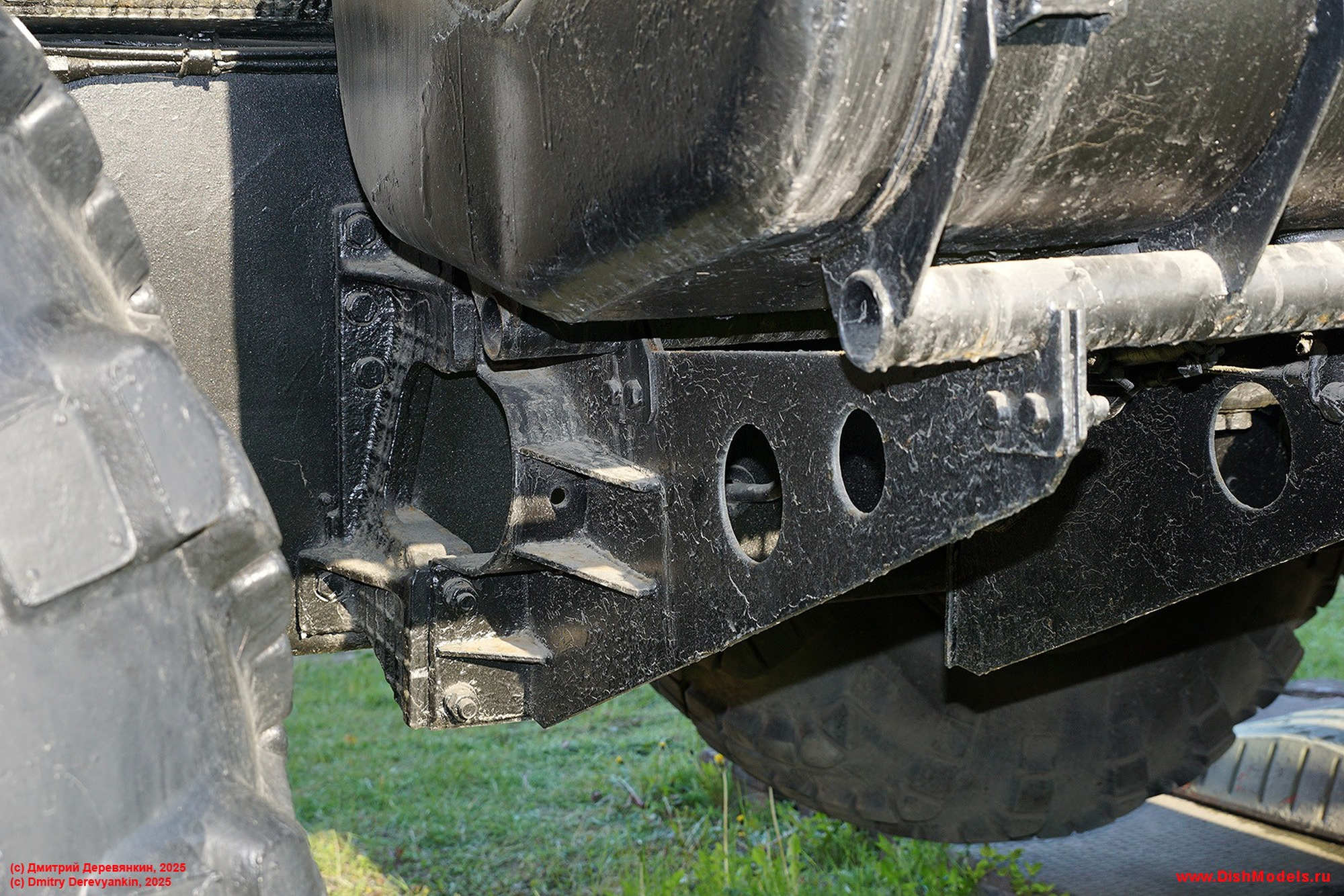

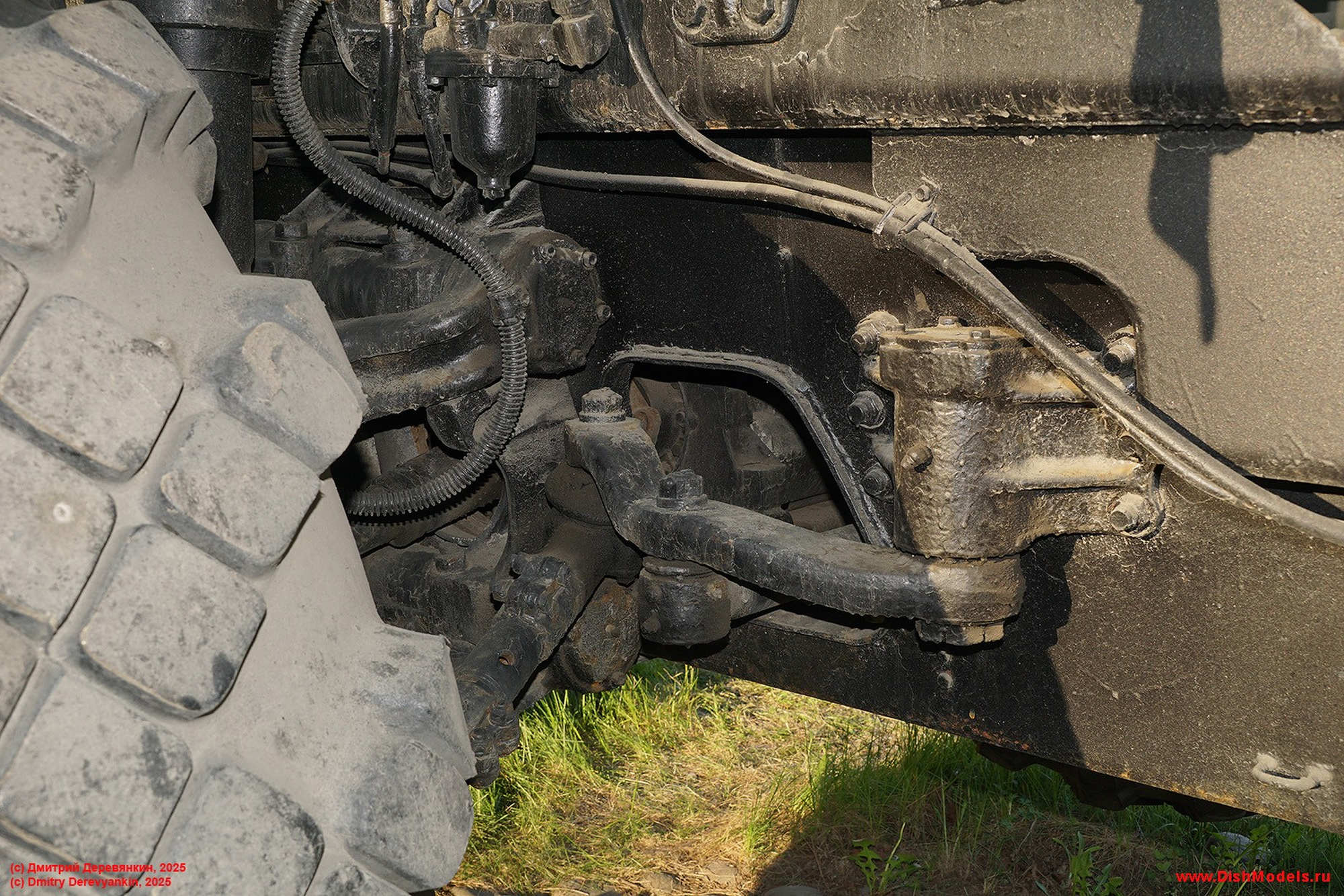

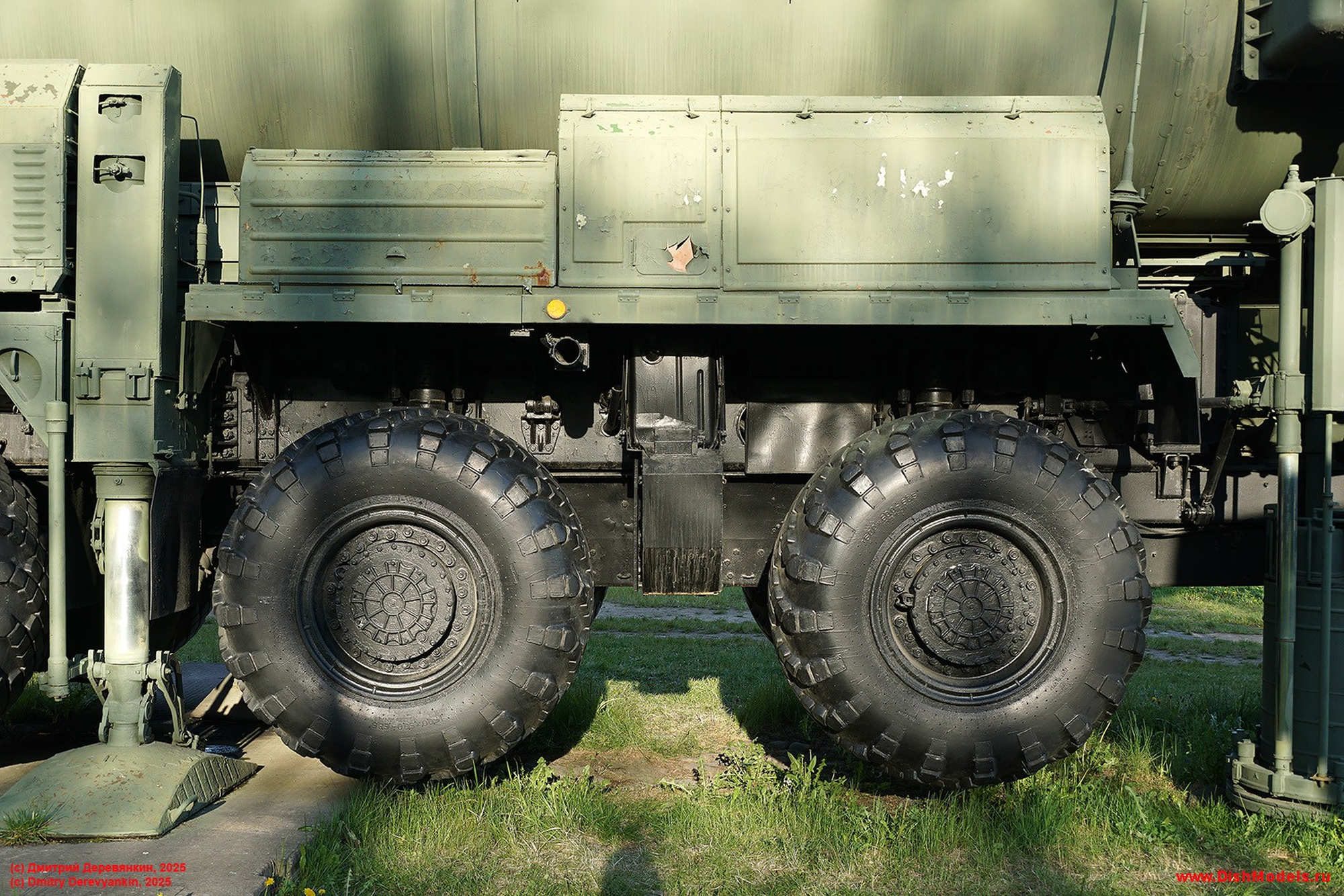

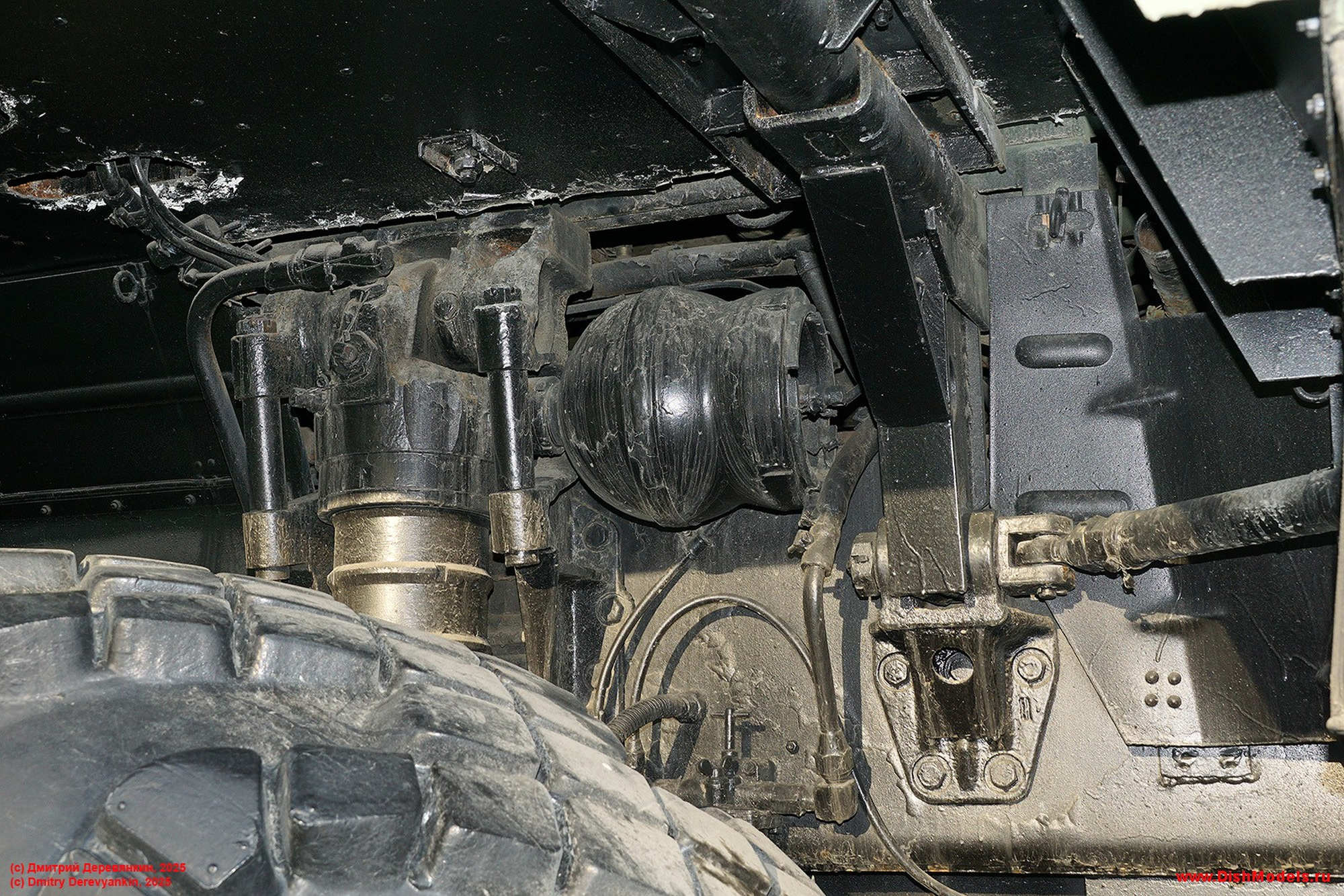

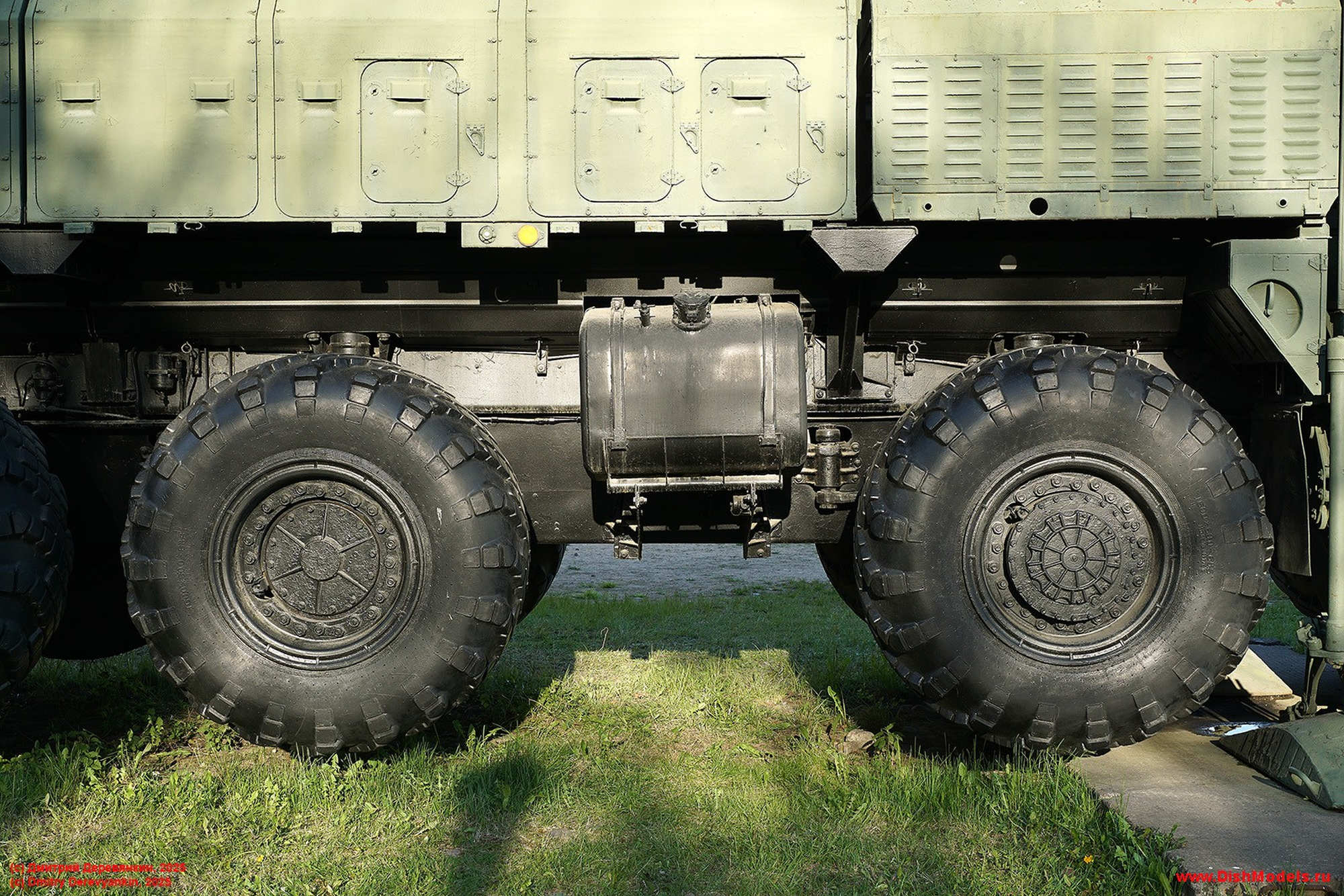

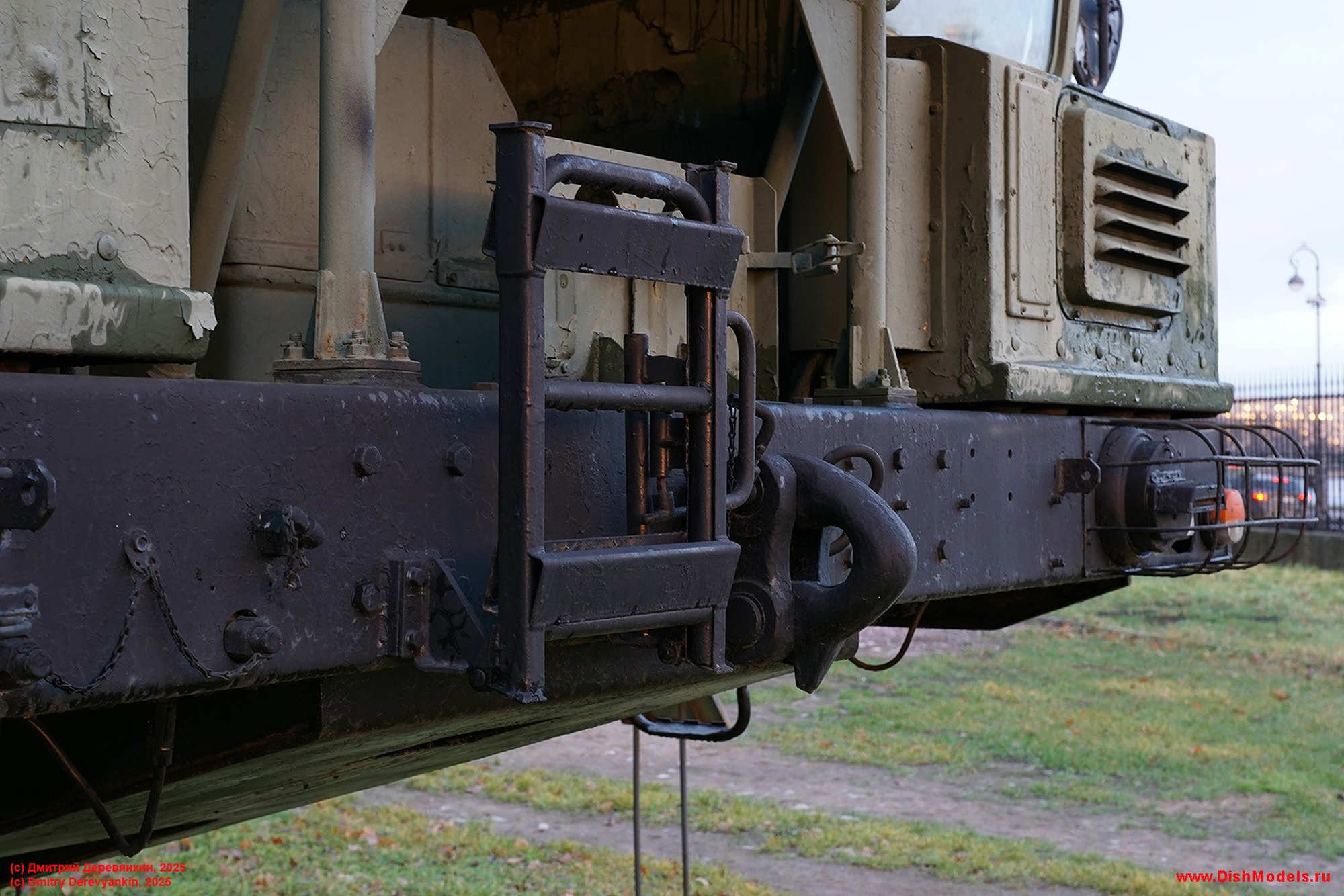

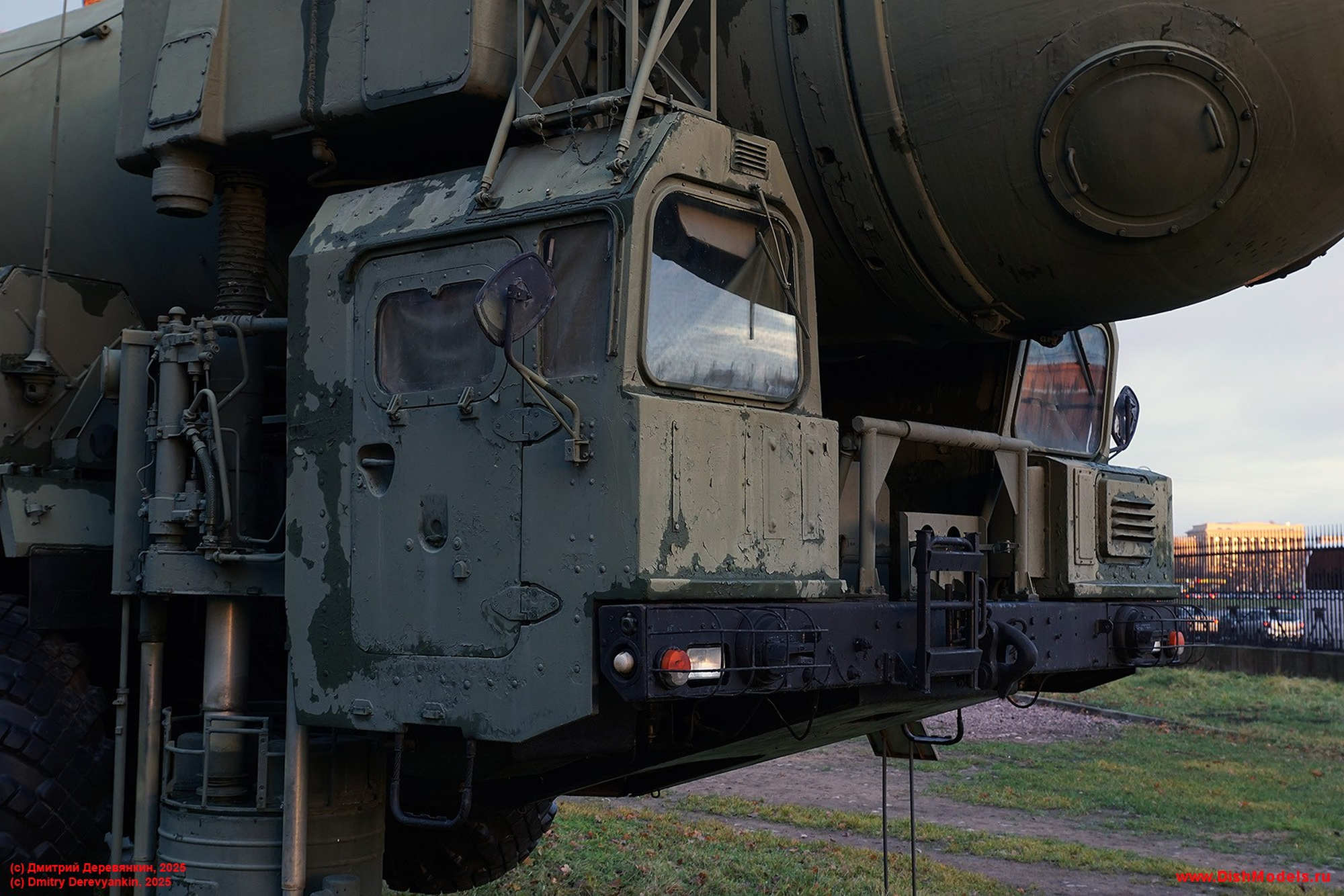

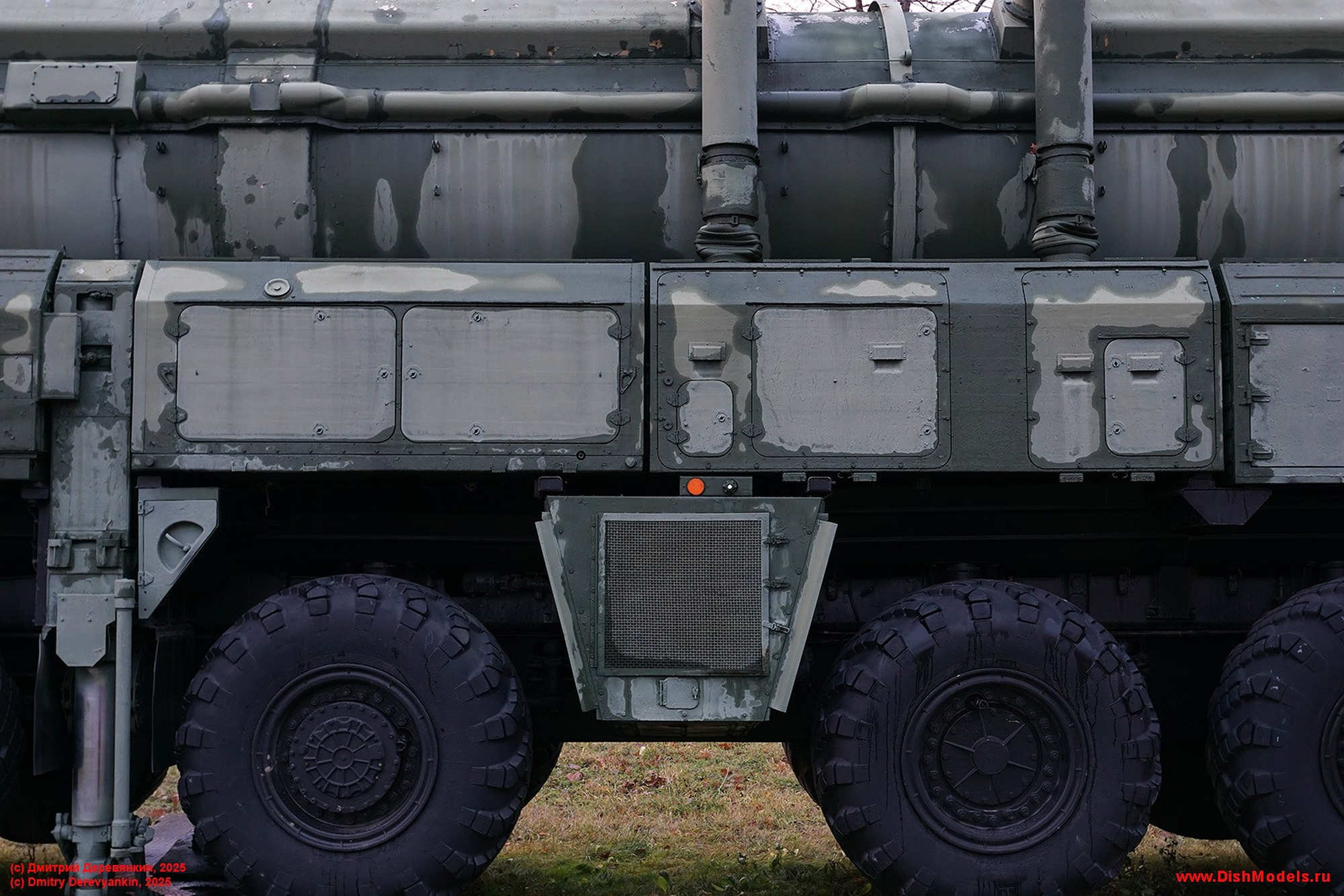

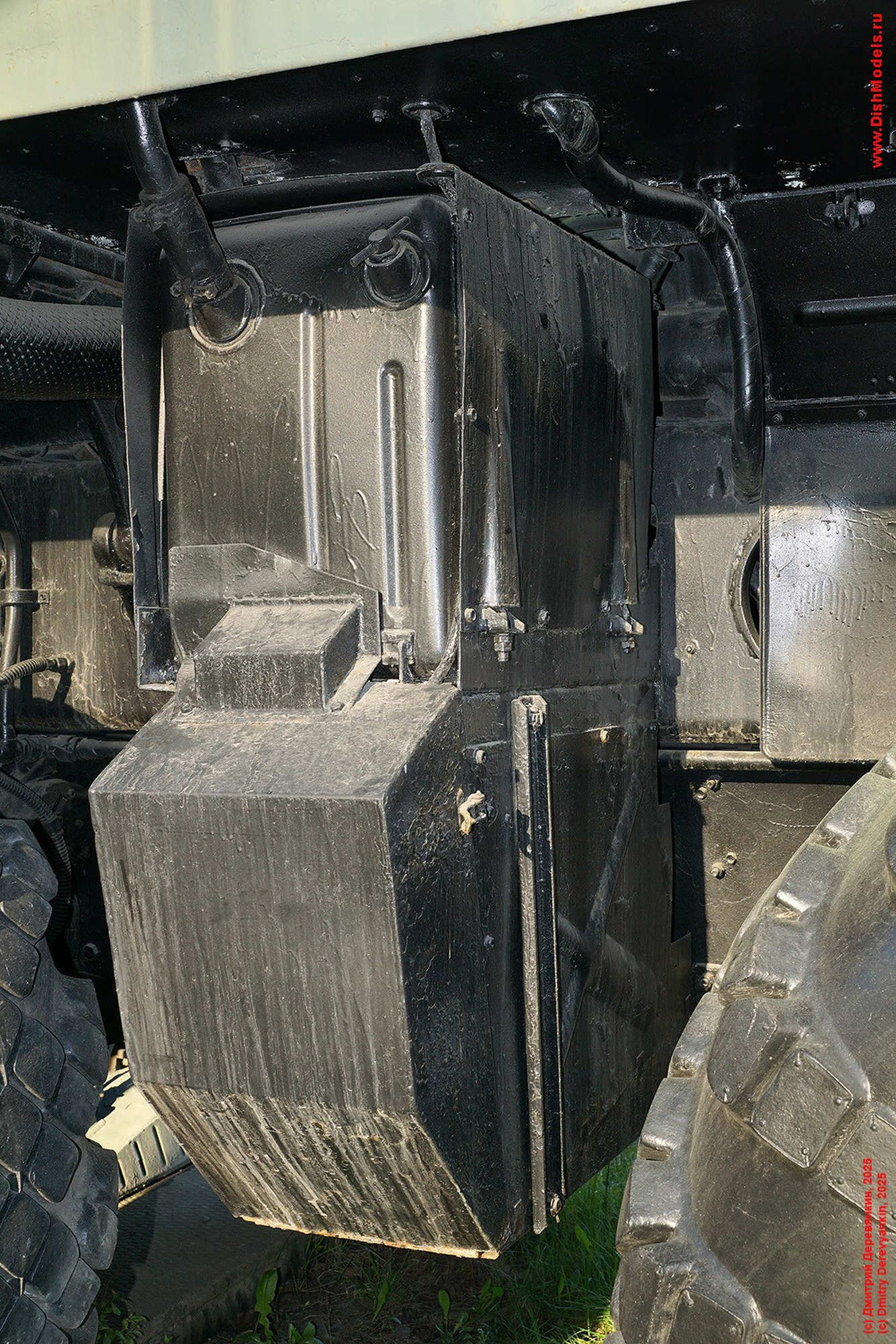

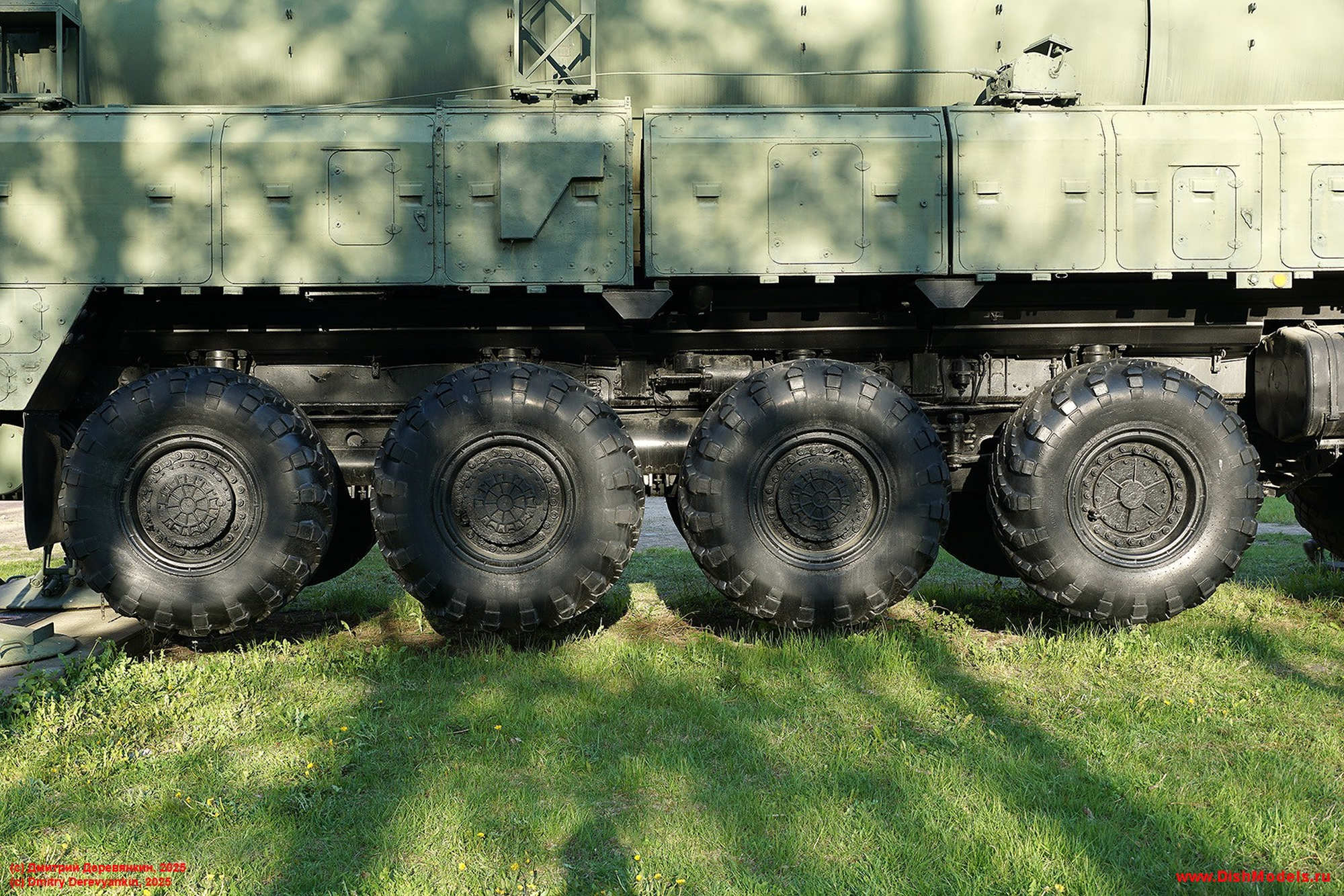

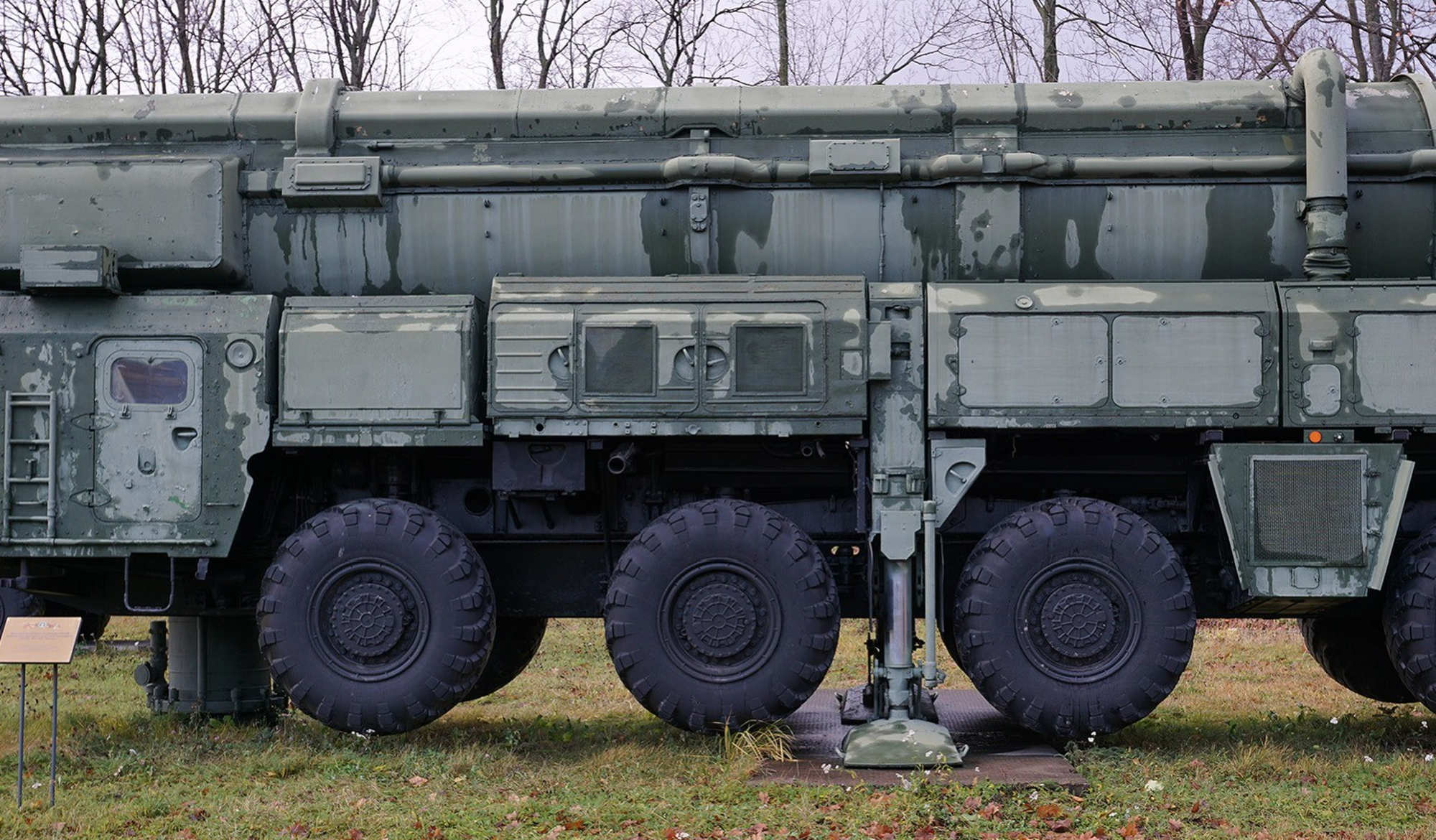

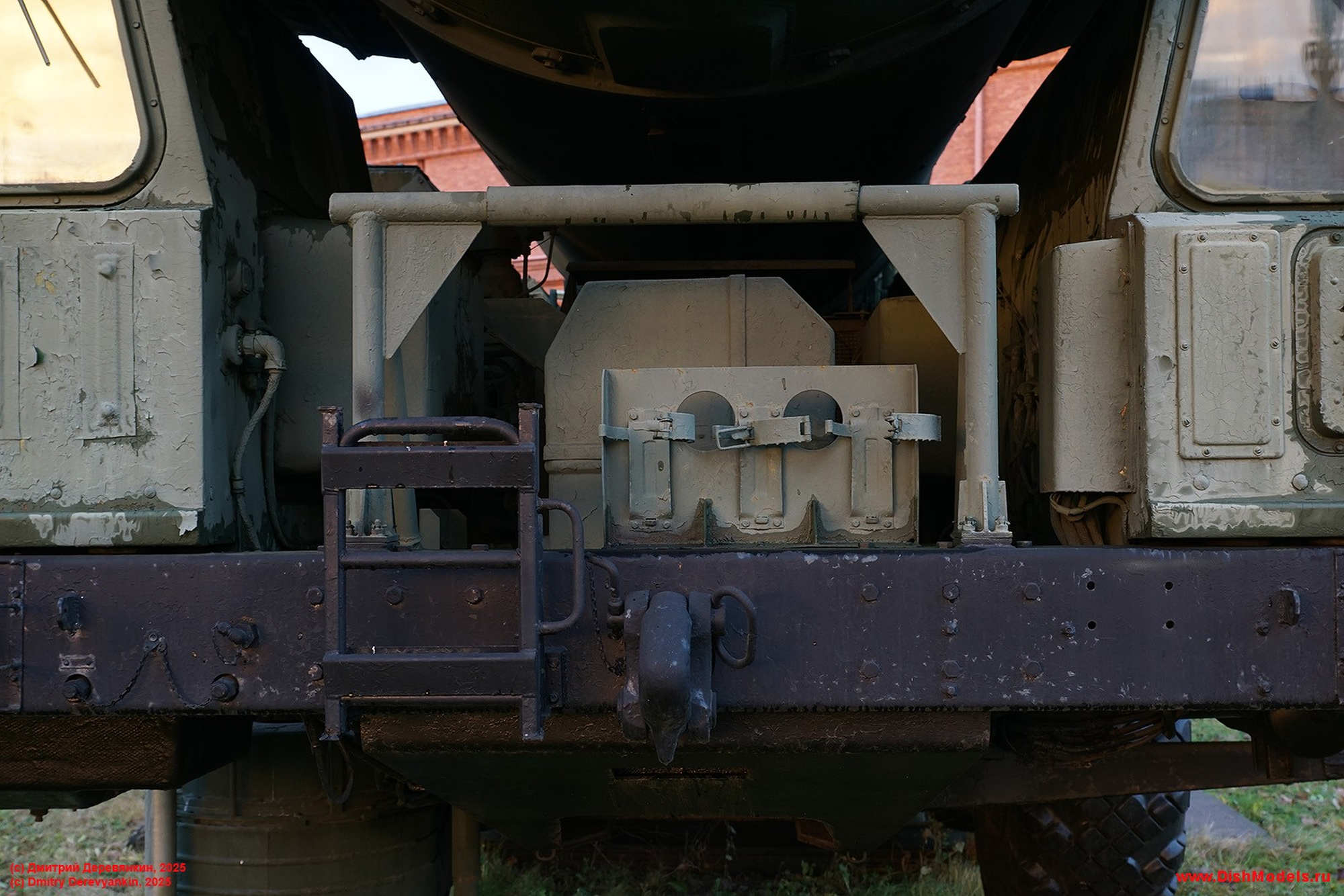

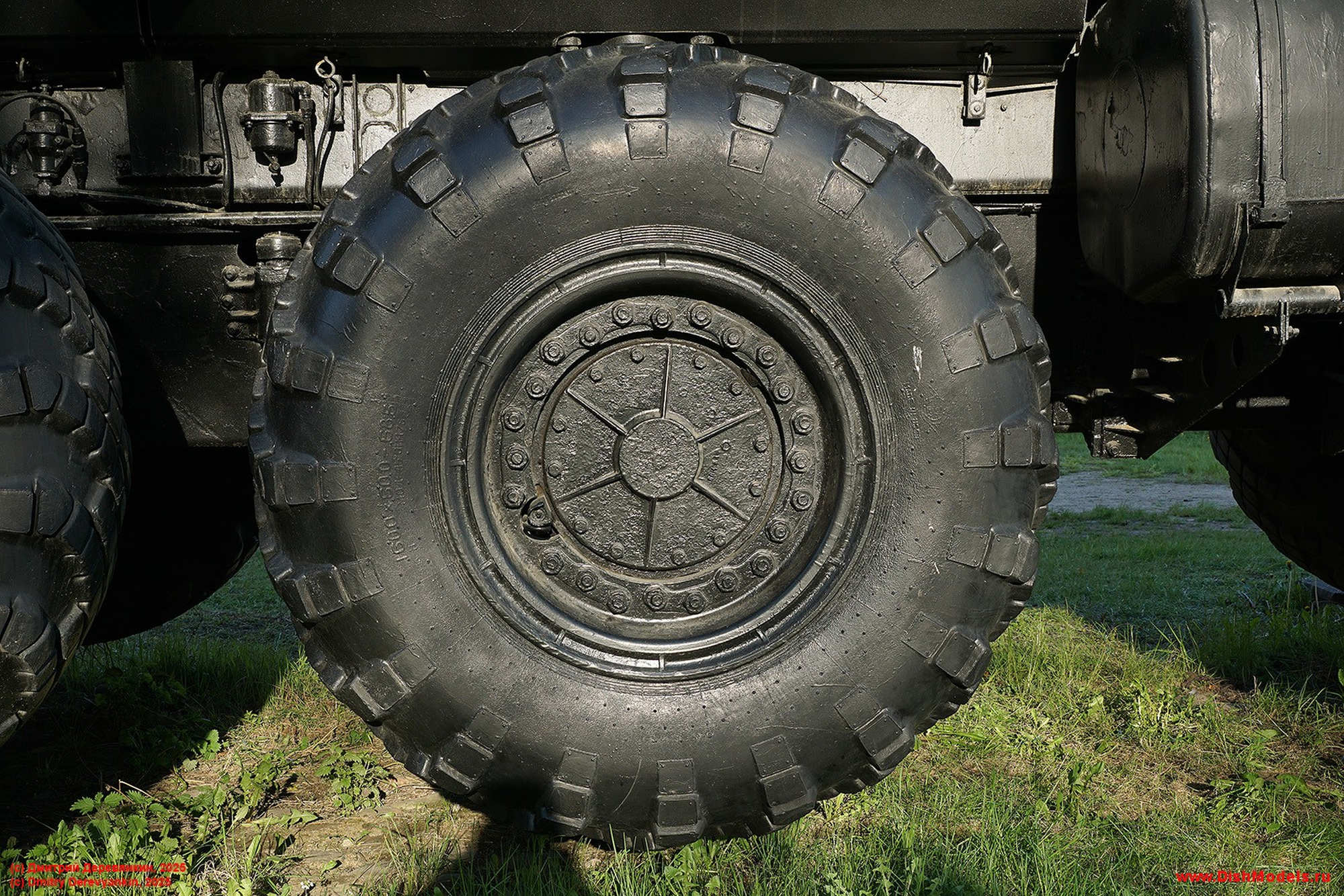

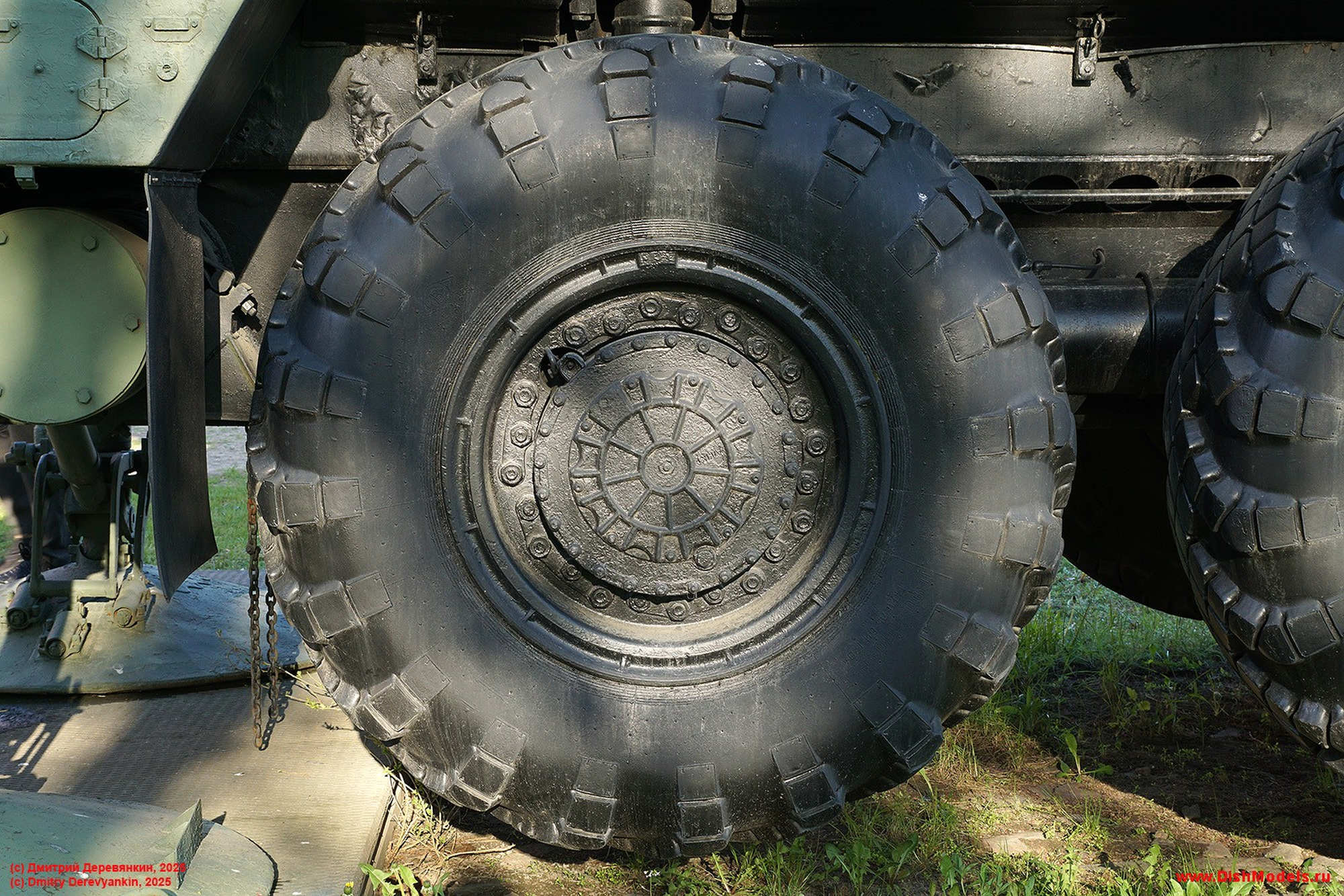

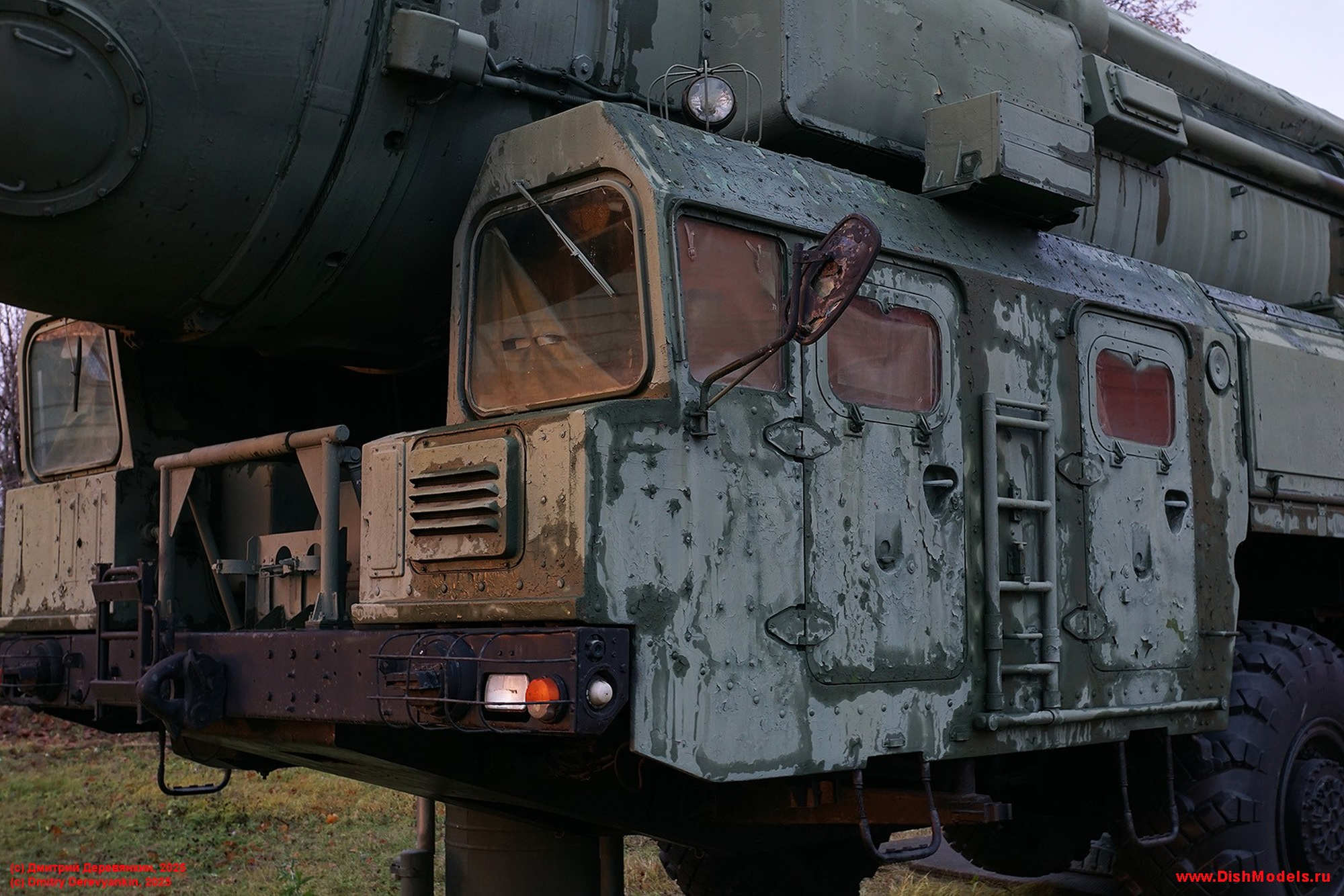

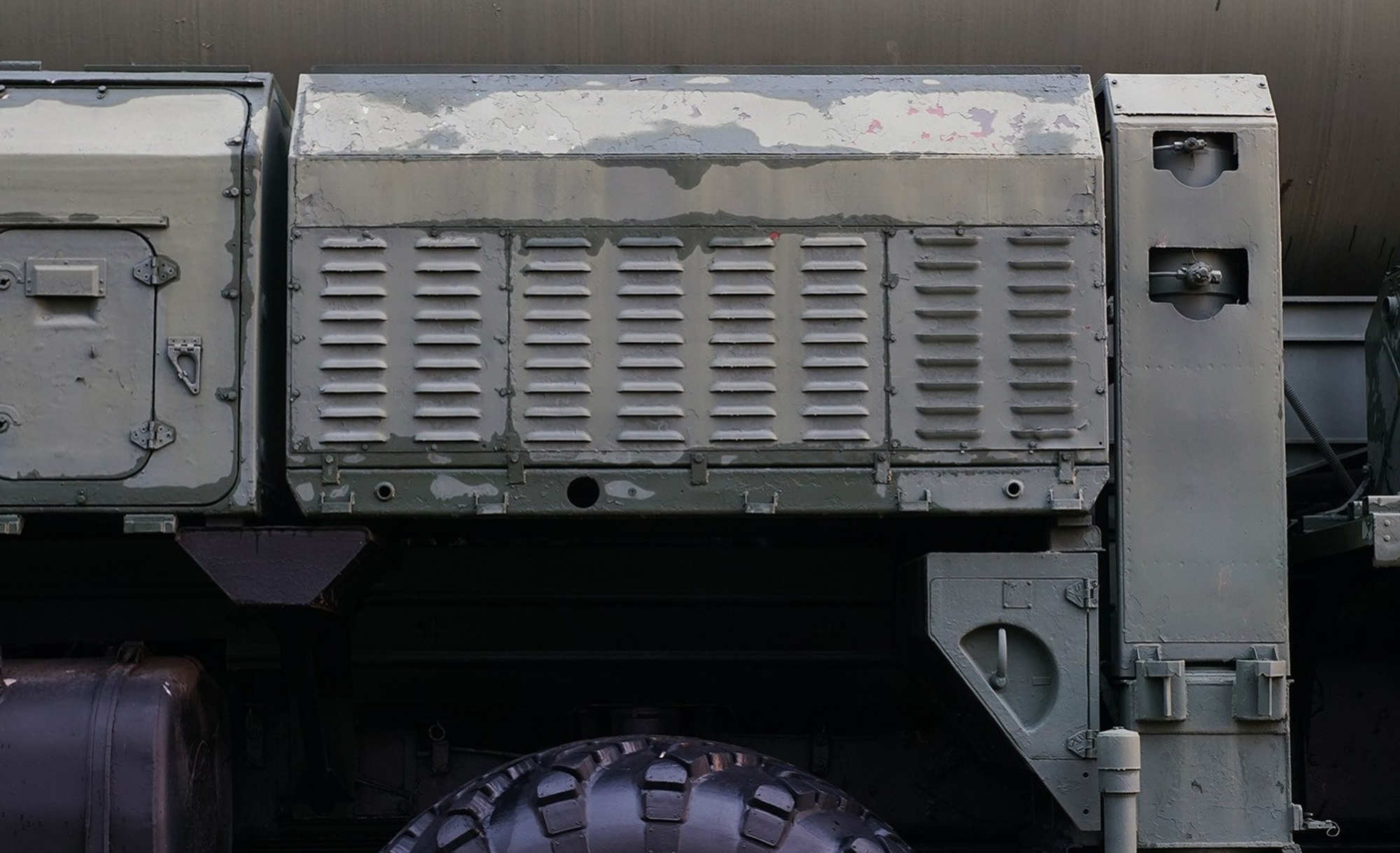

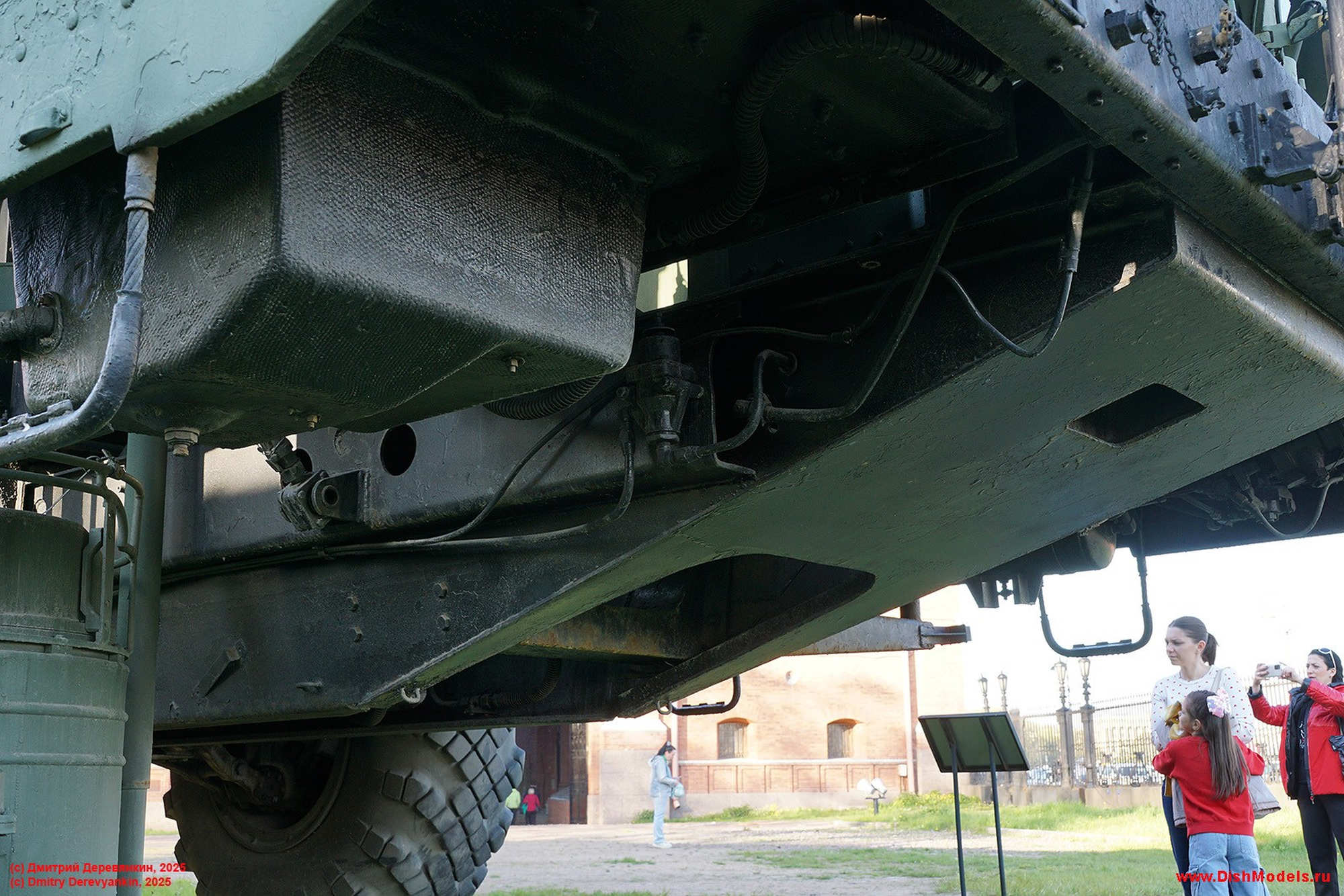

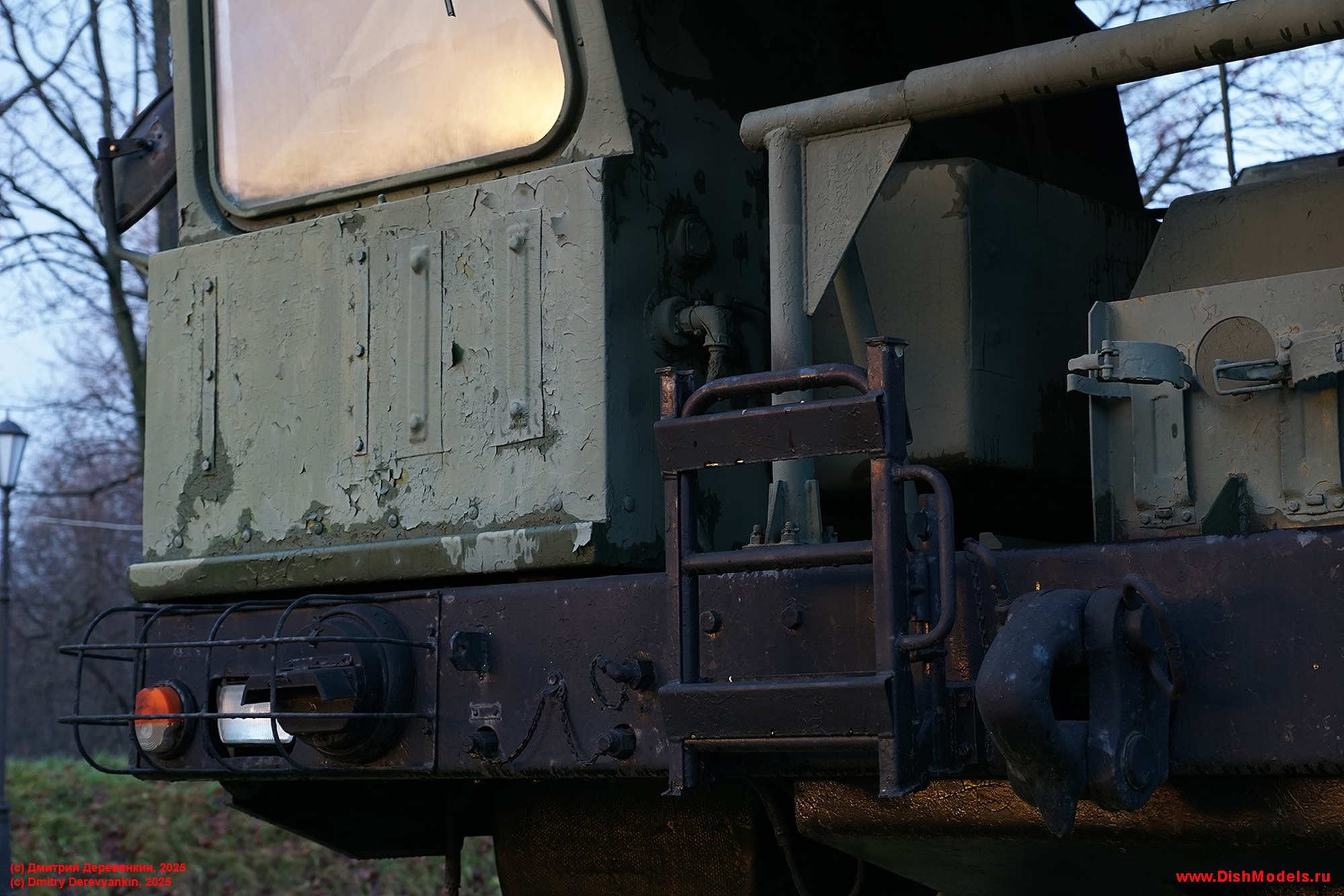

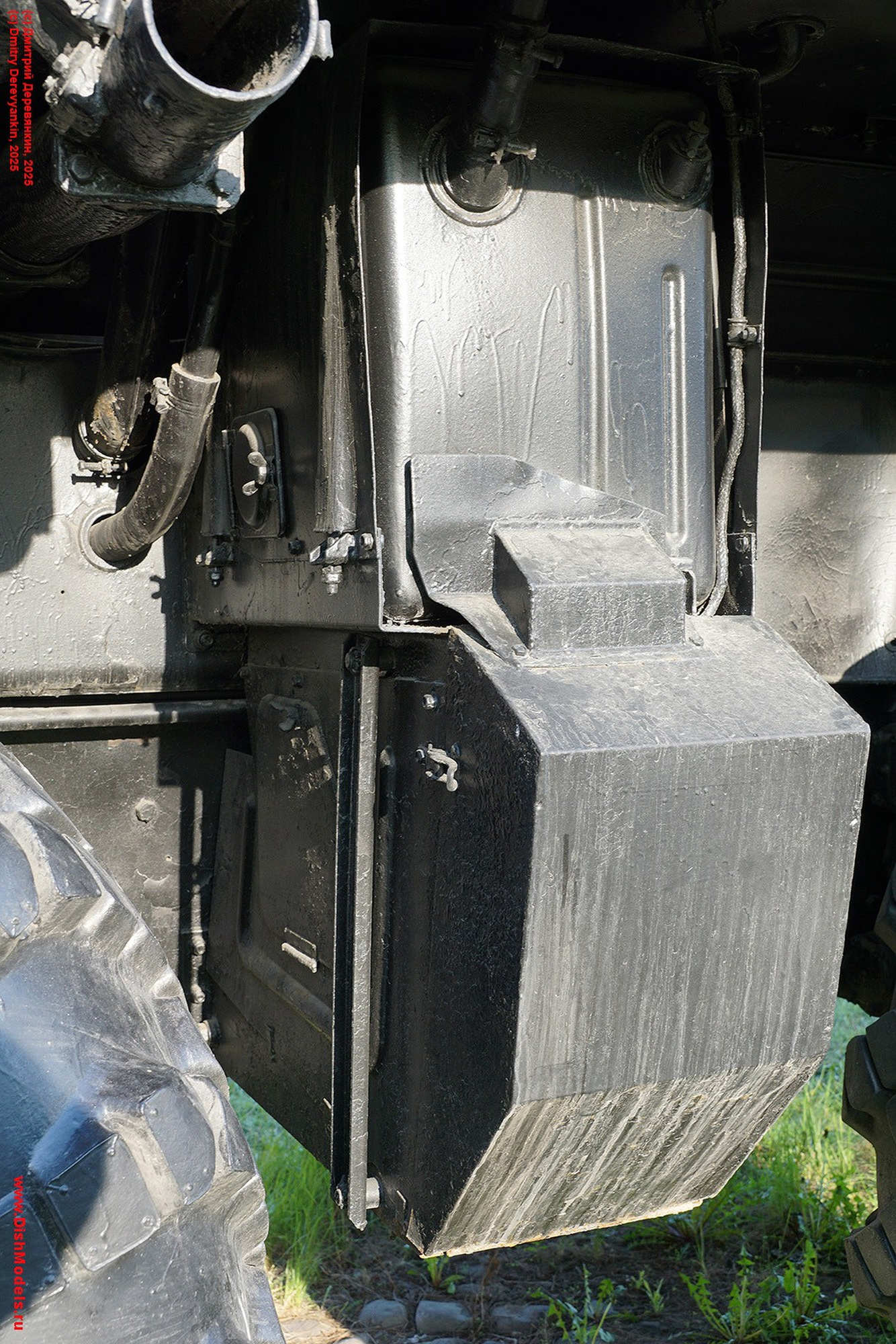

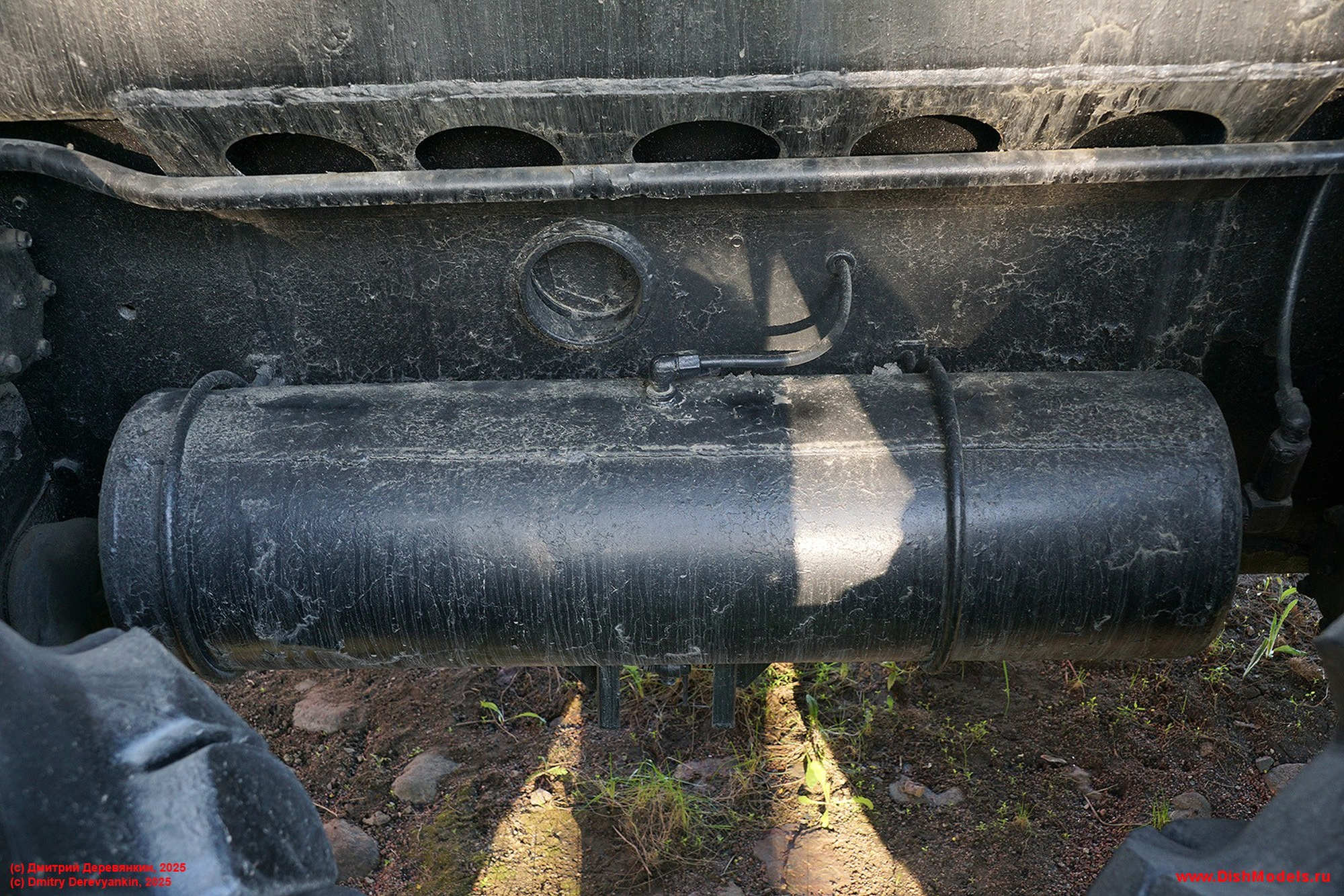

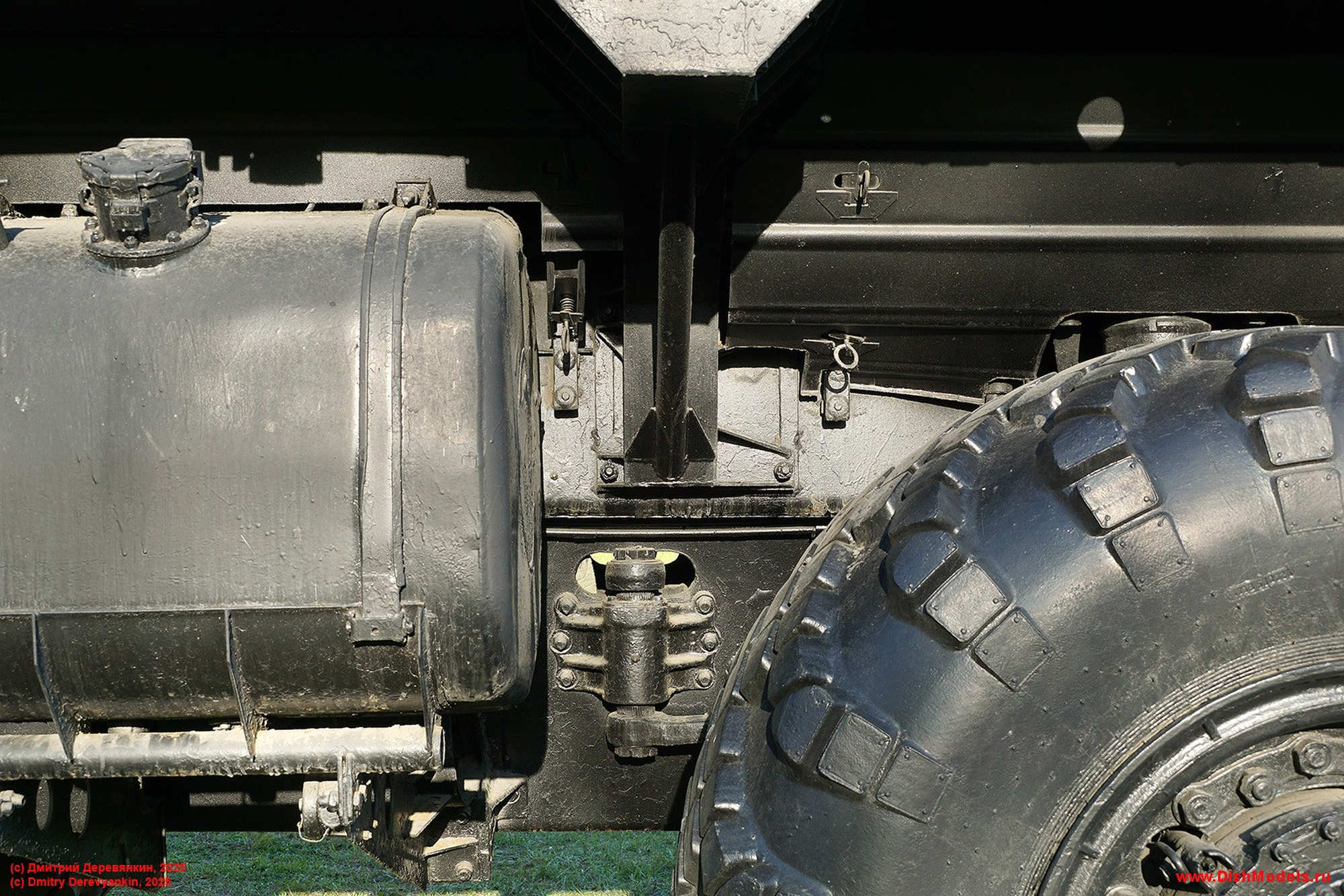

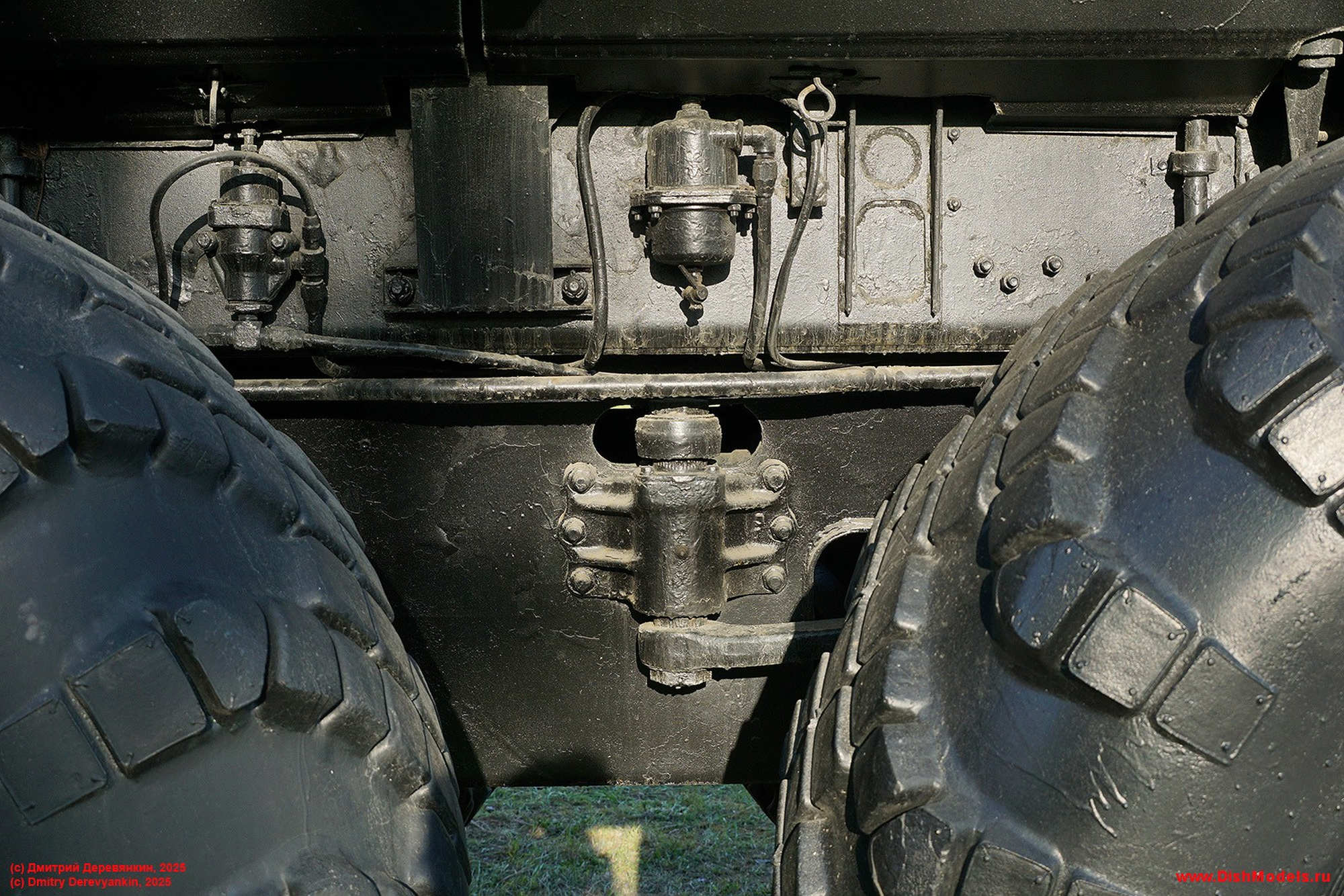

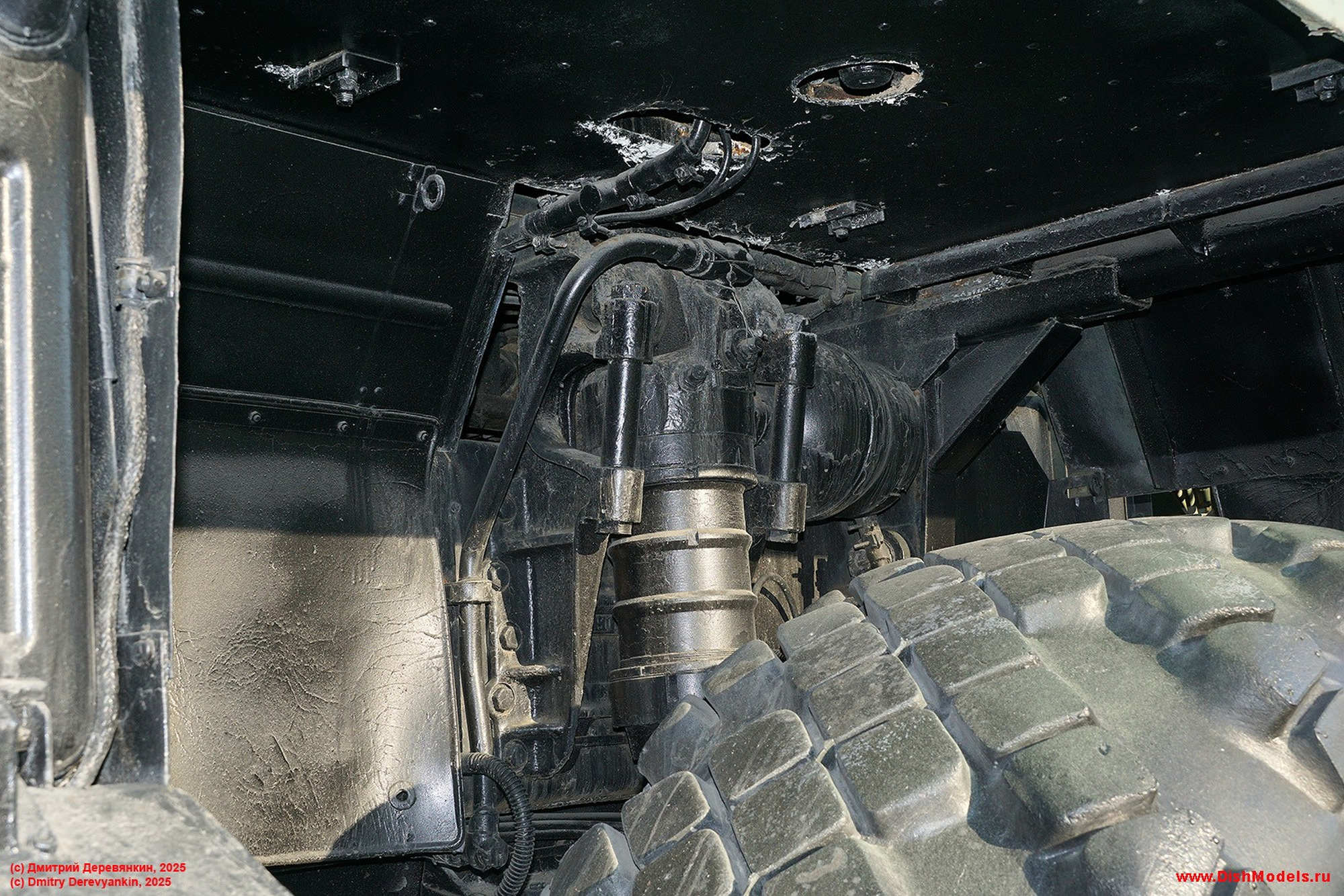

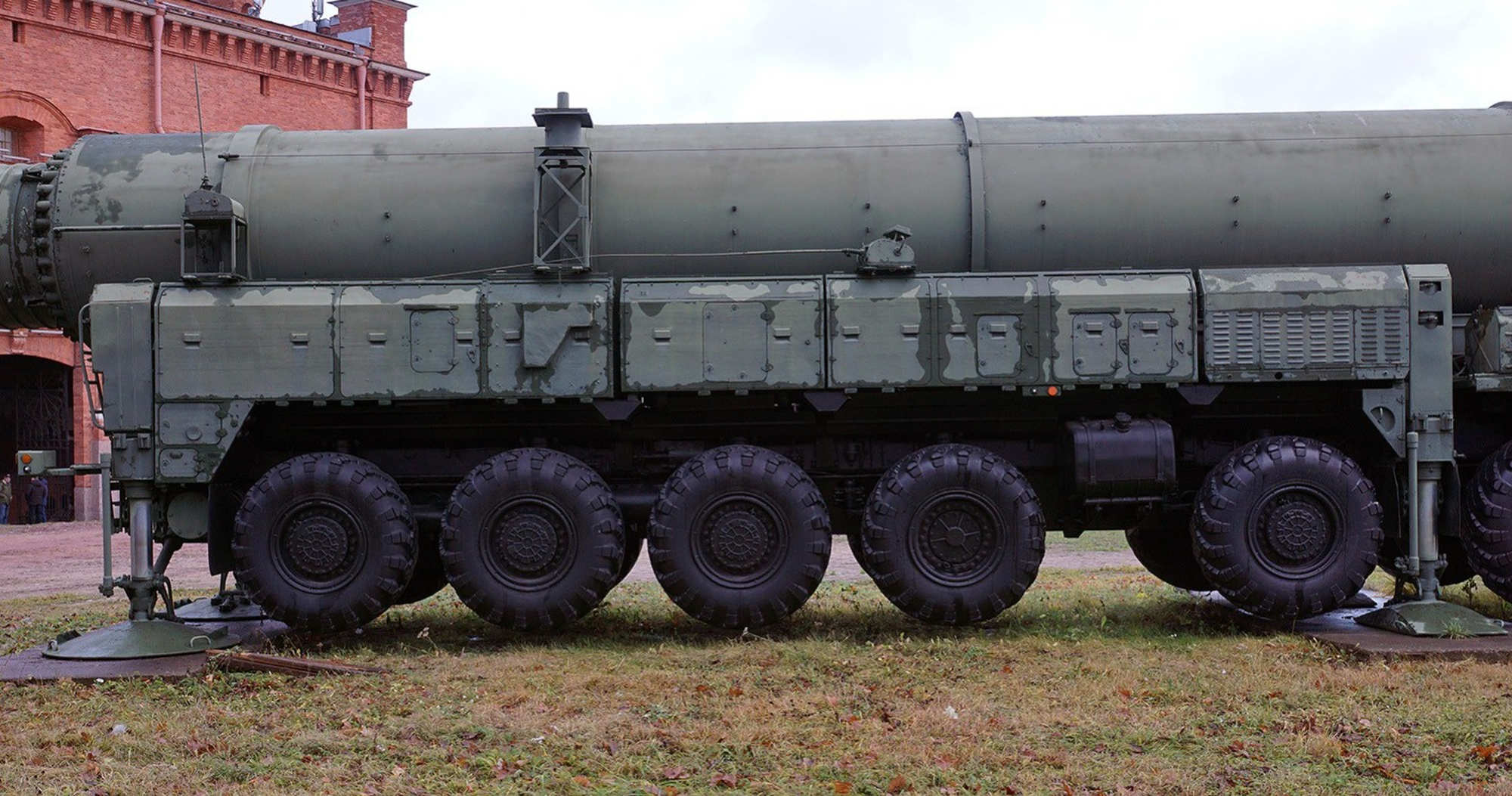

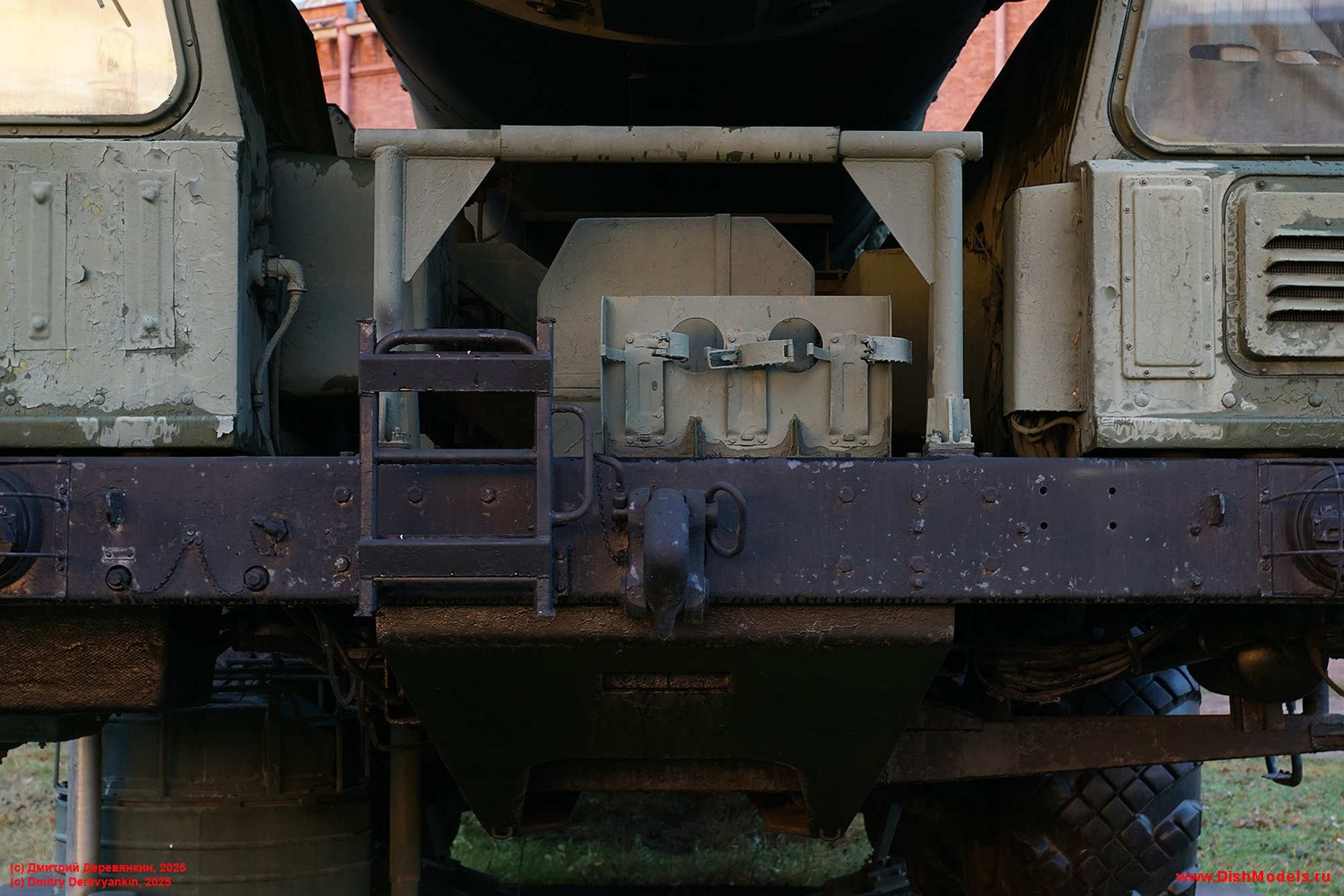

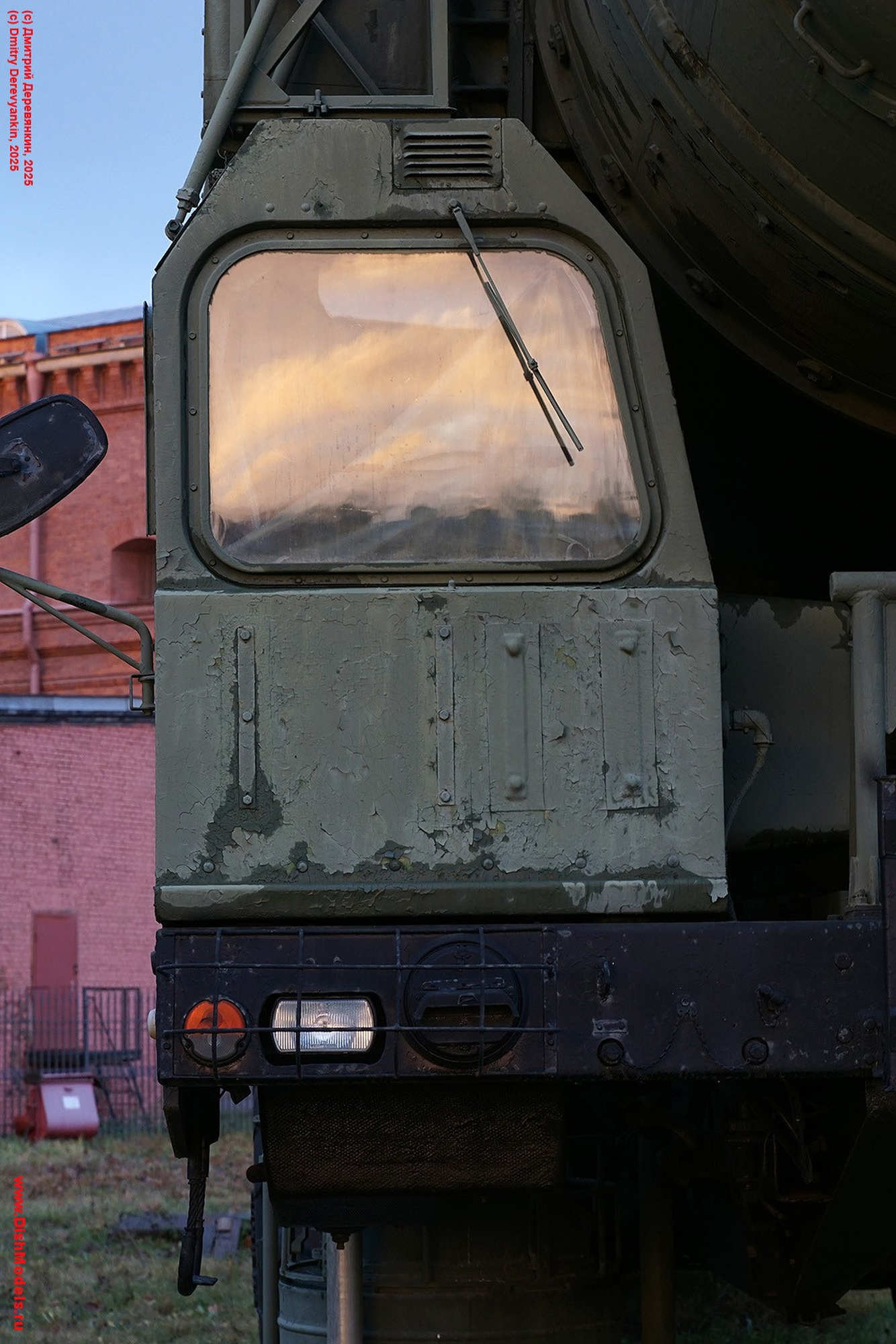

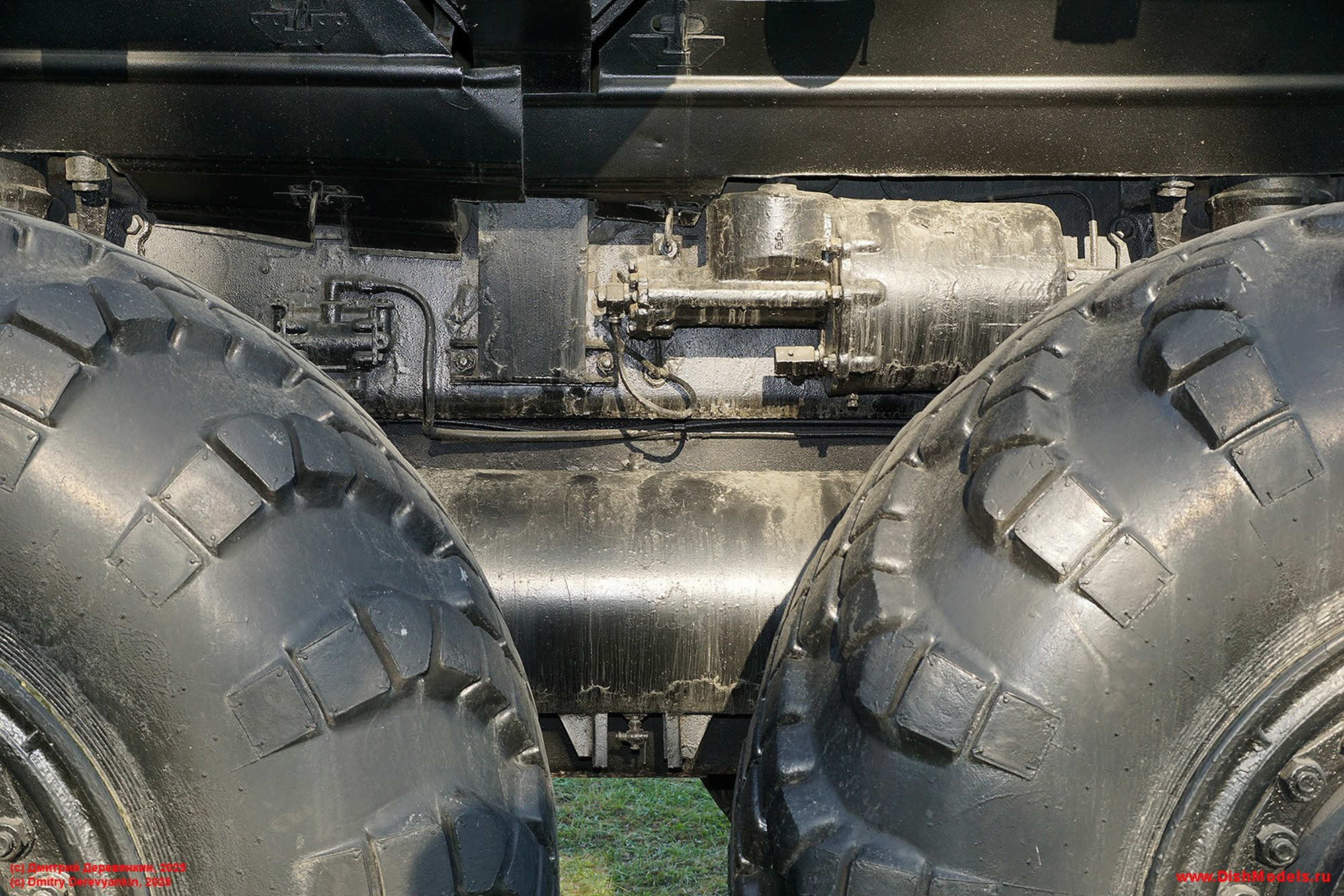

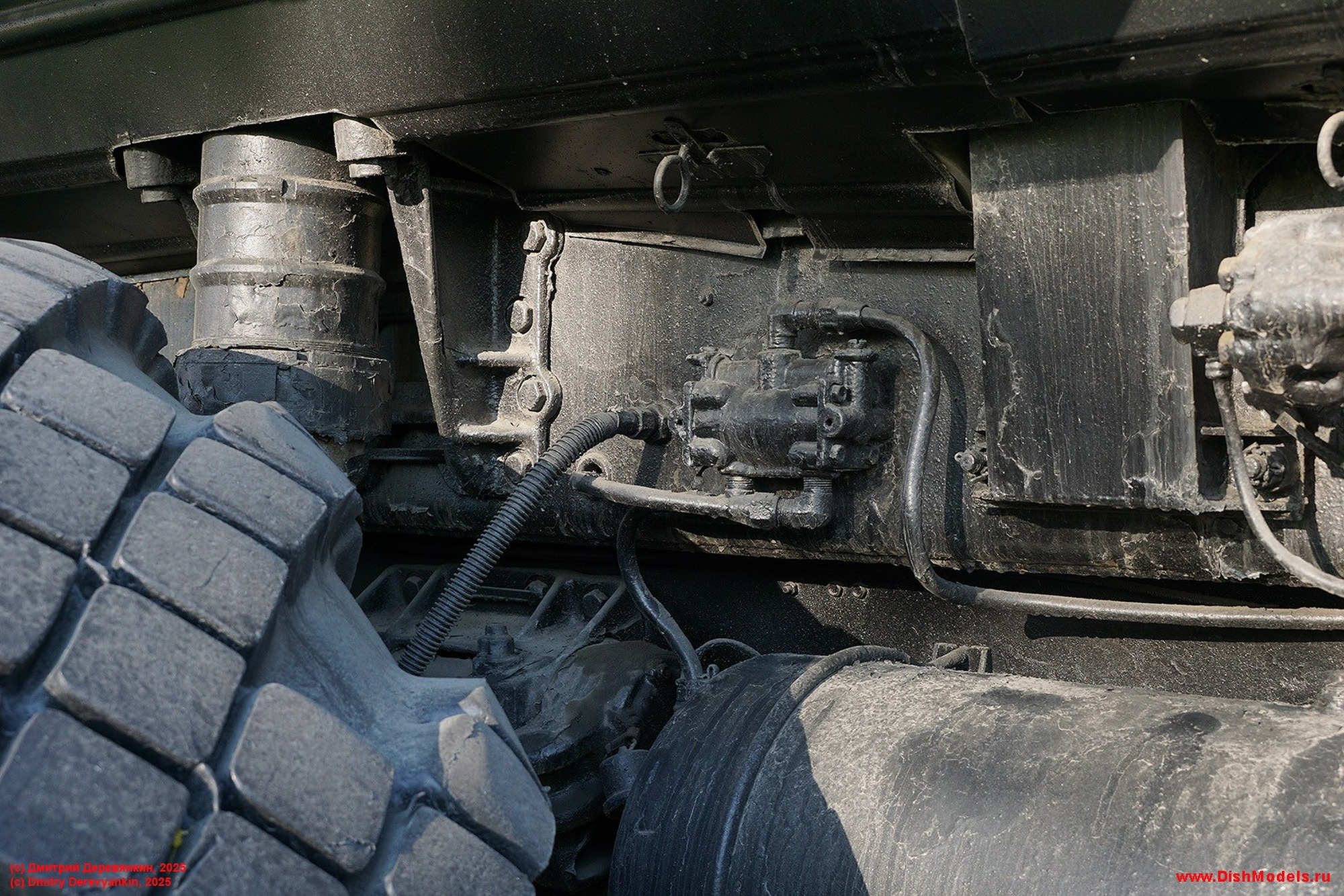

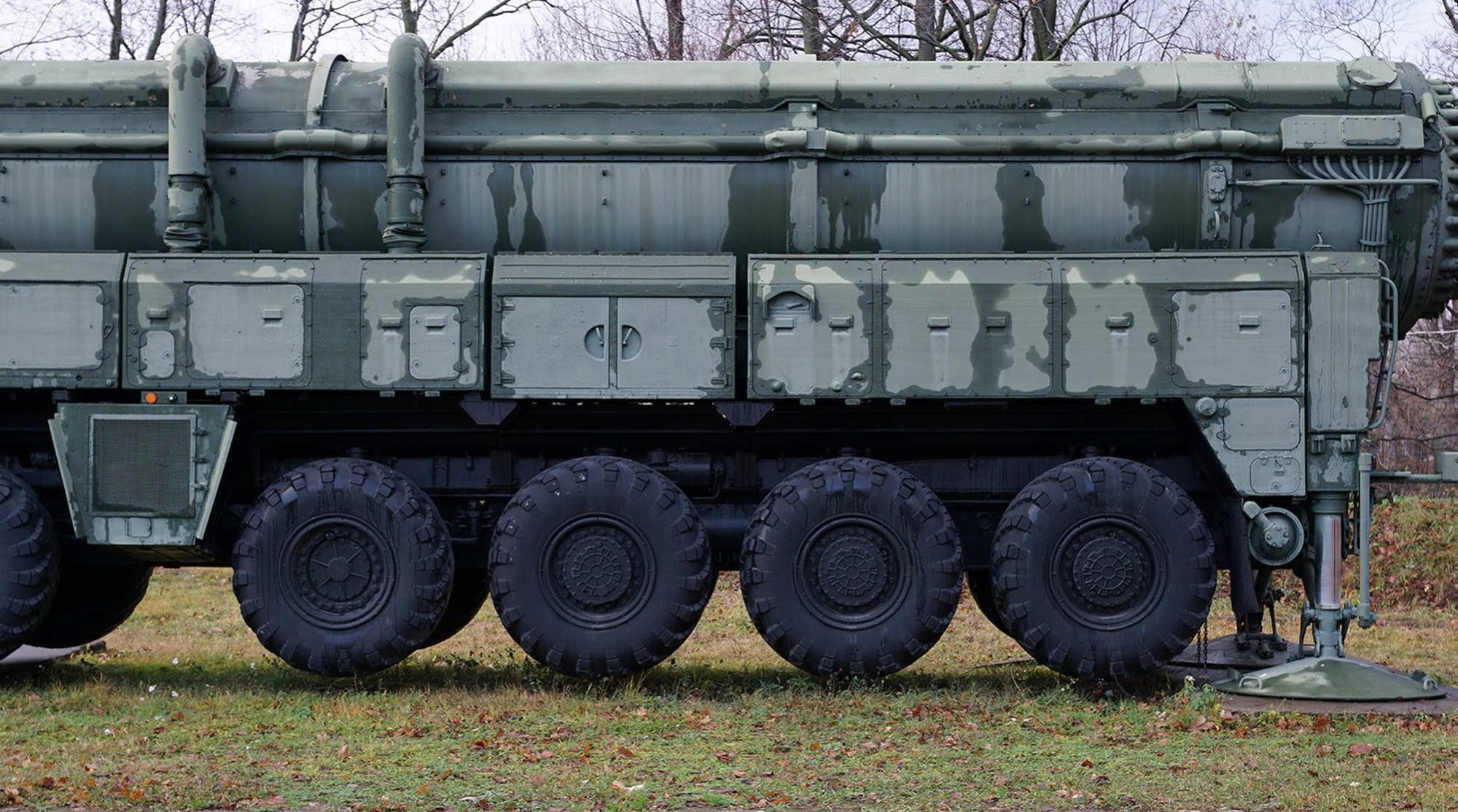

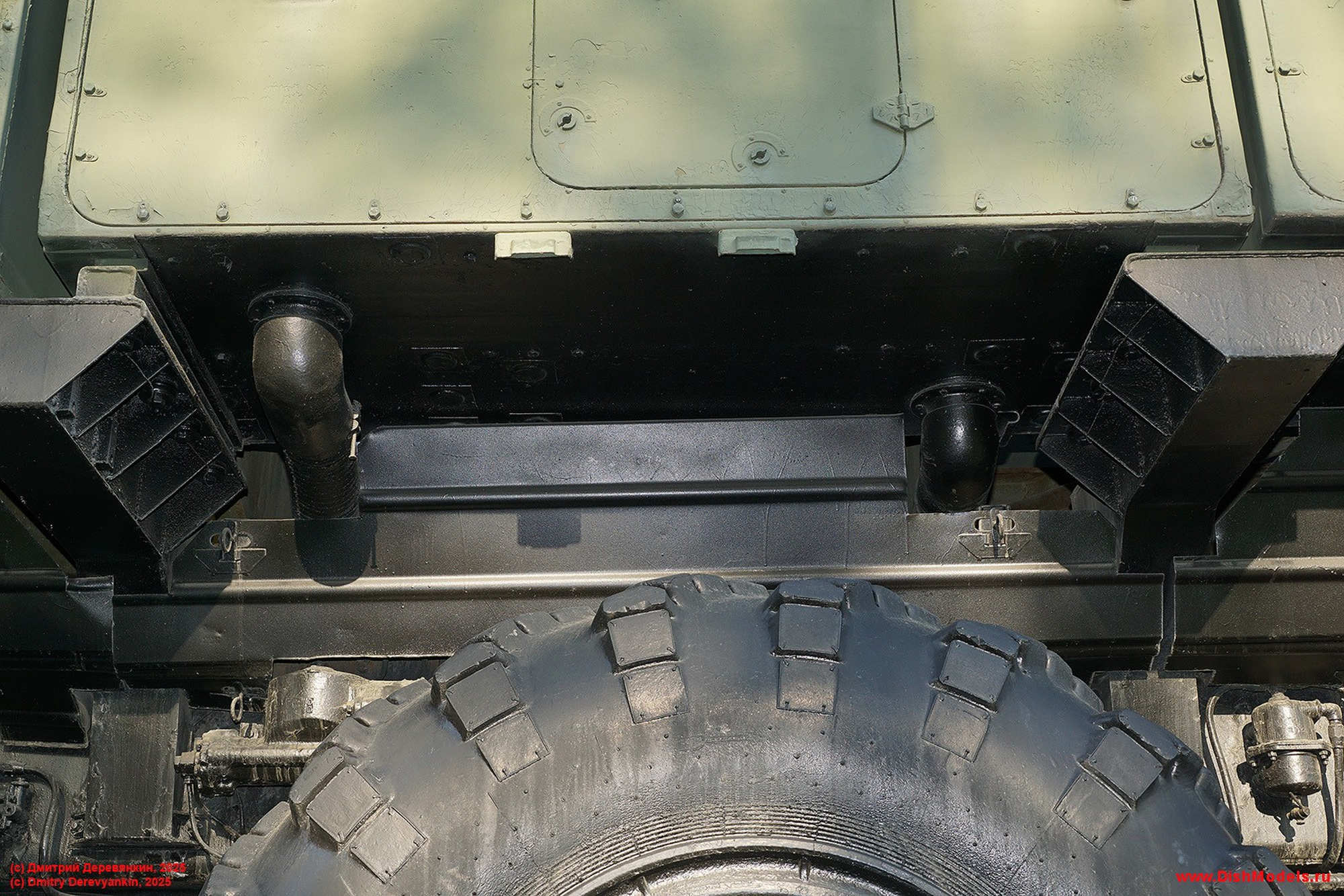

Châssis :C 'est un MAZ  7917 9×9 à 7 essieux mu par un moteur diesel V12  de 525 ch qui fournit une vitesse max 45 km/h pour une autonomie d'environ 400 km
Dimensions : Longueur 16 m poids  40 t Le conteneur missile est hermétique pour protection NRBC

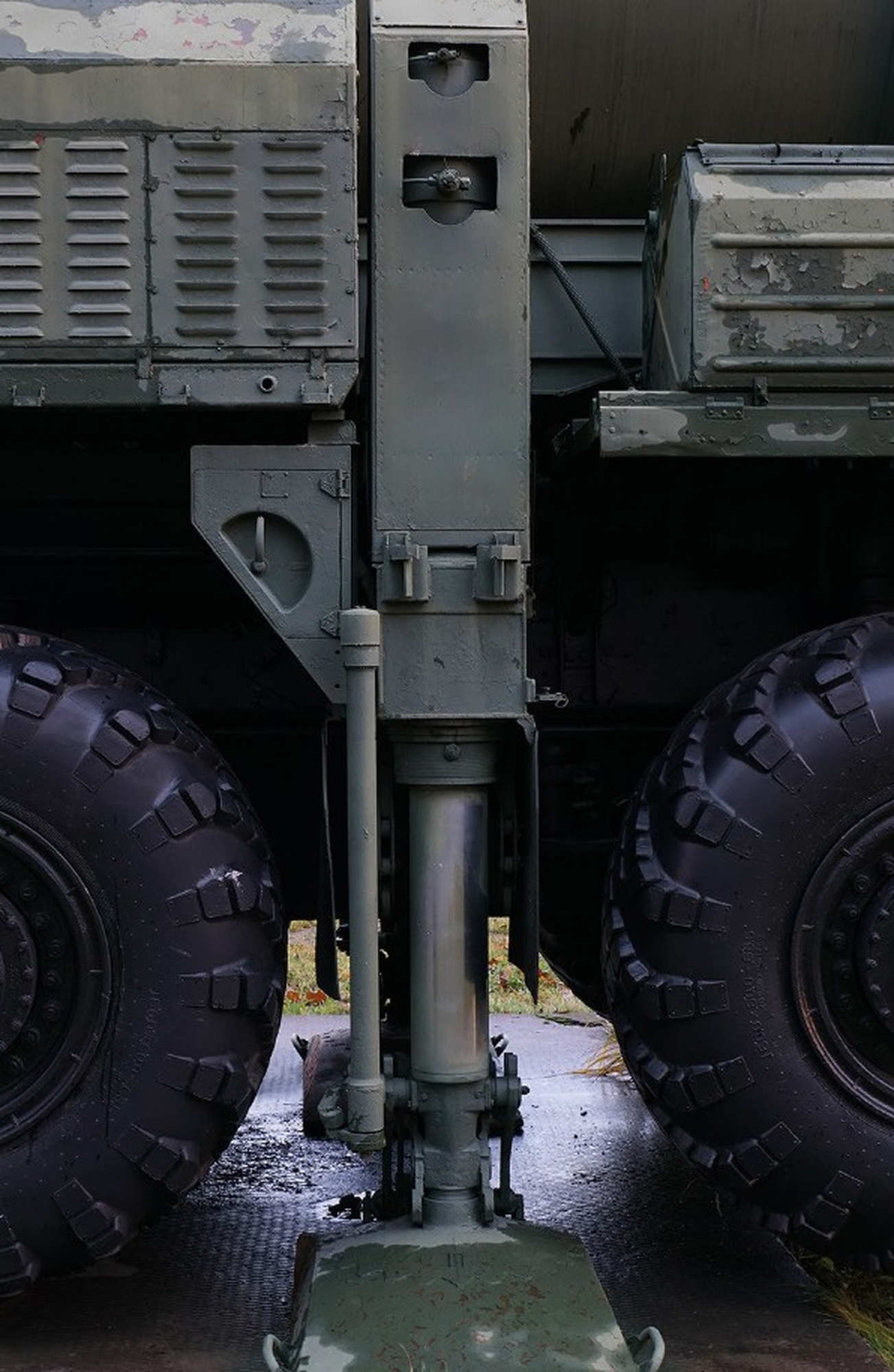

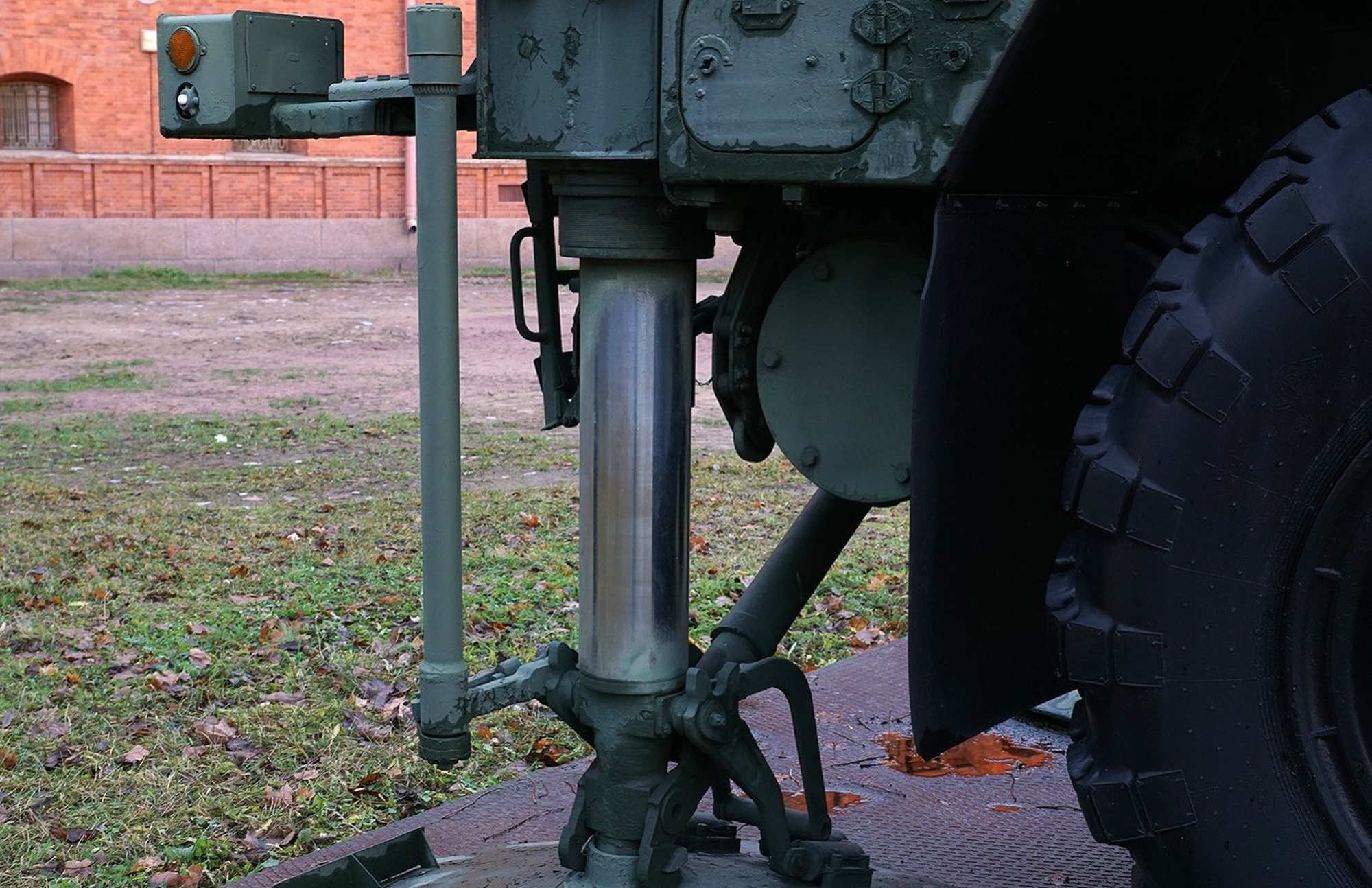

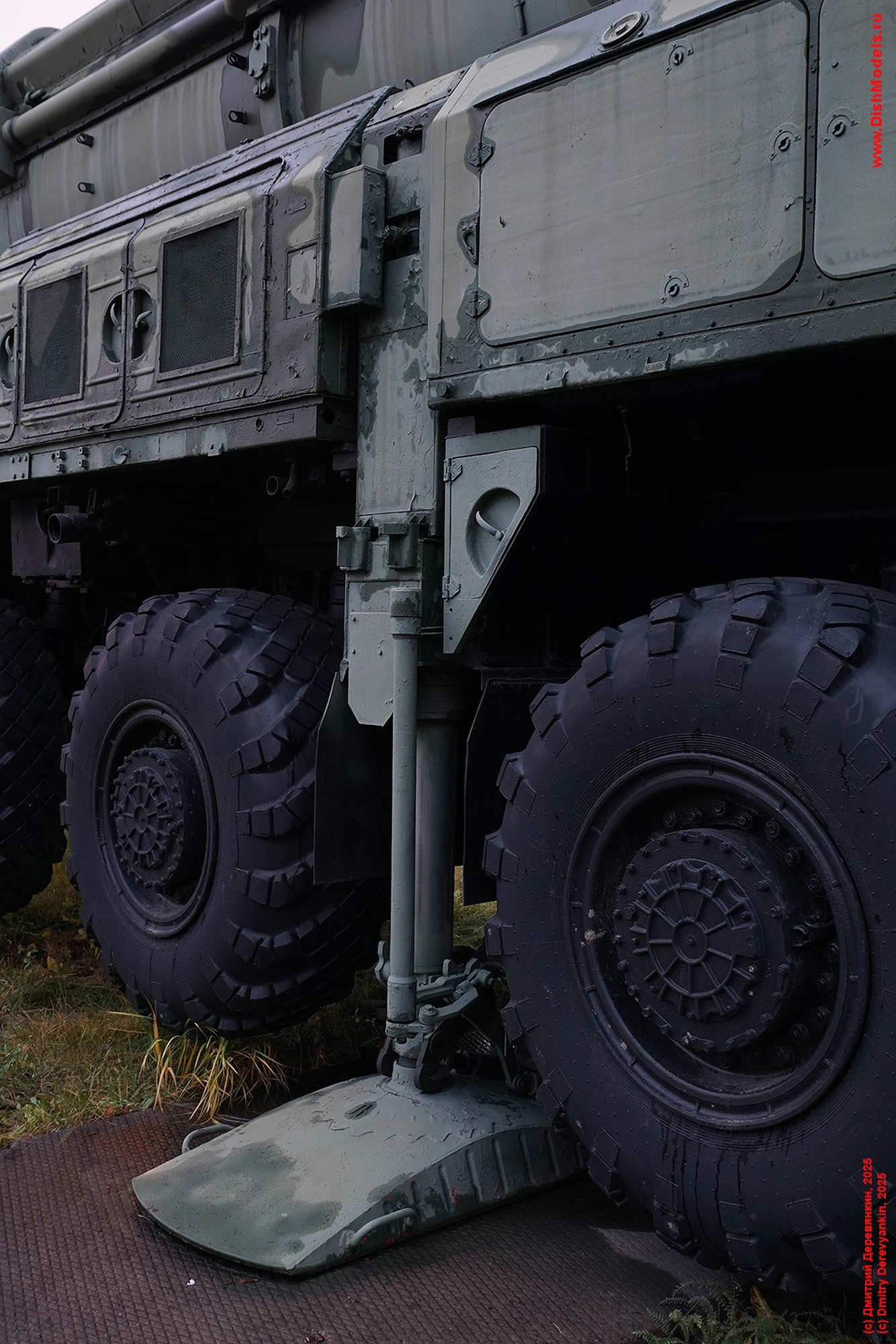

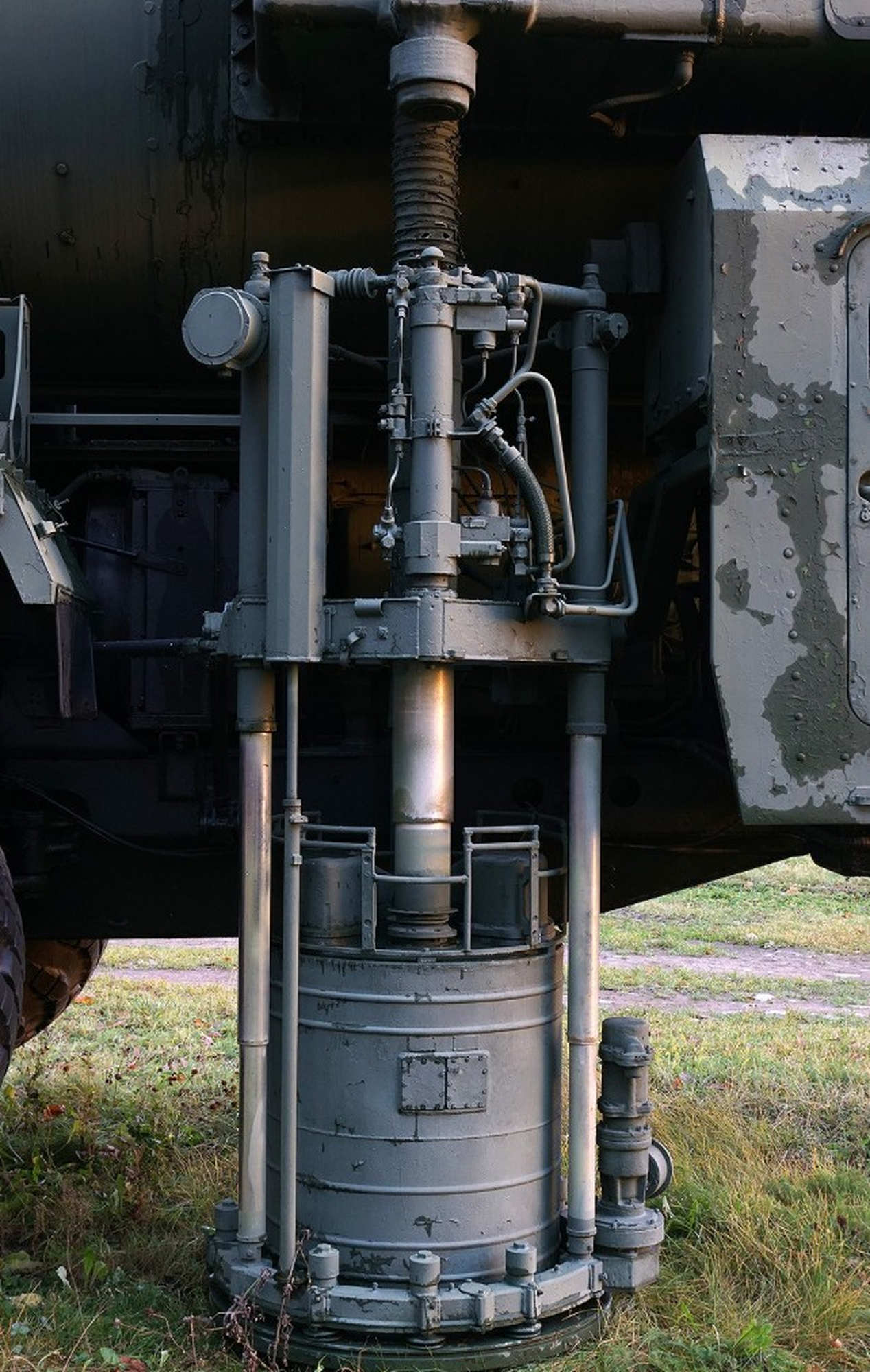

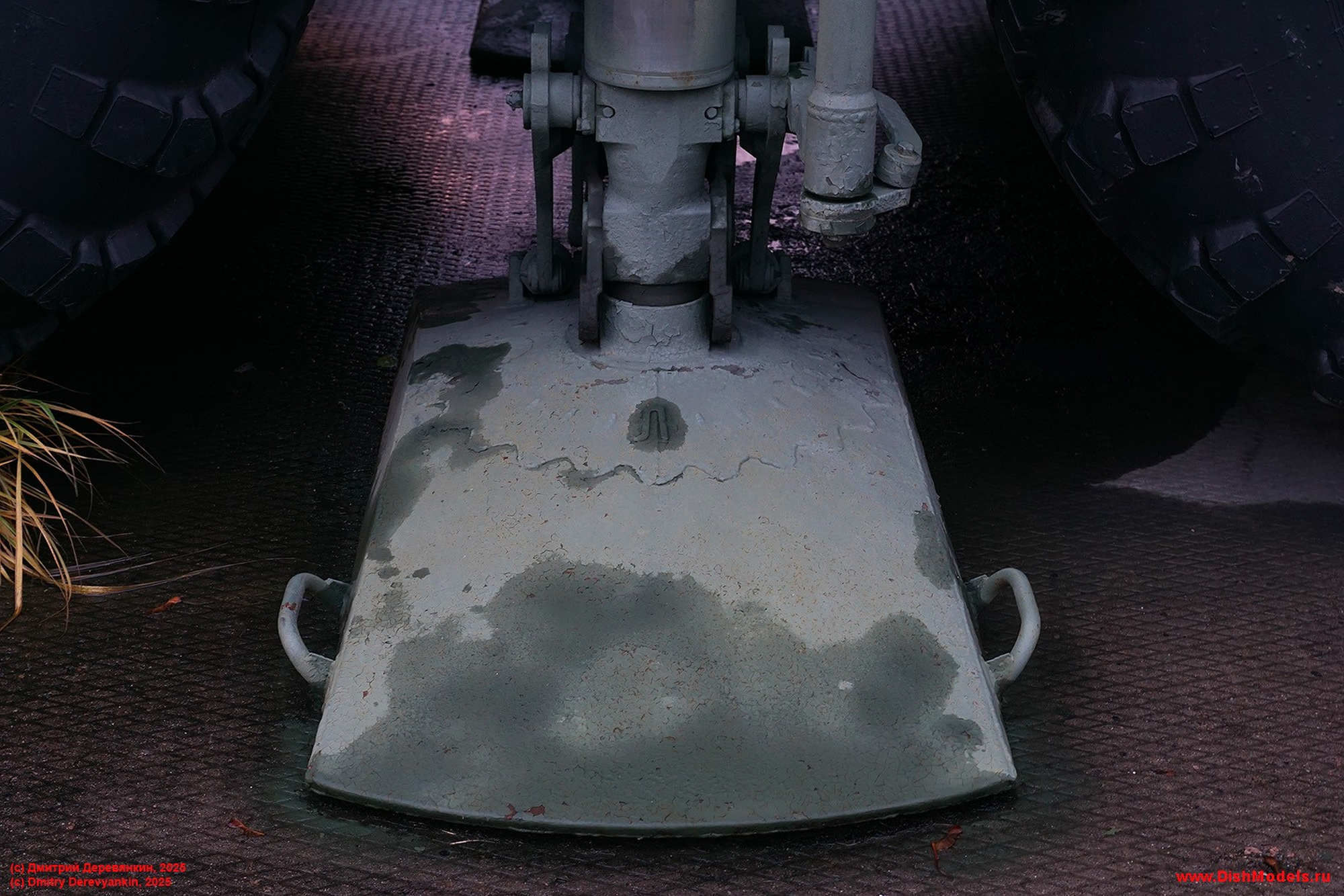

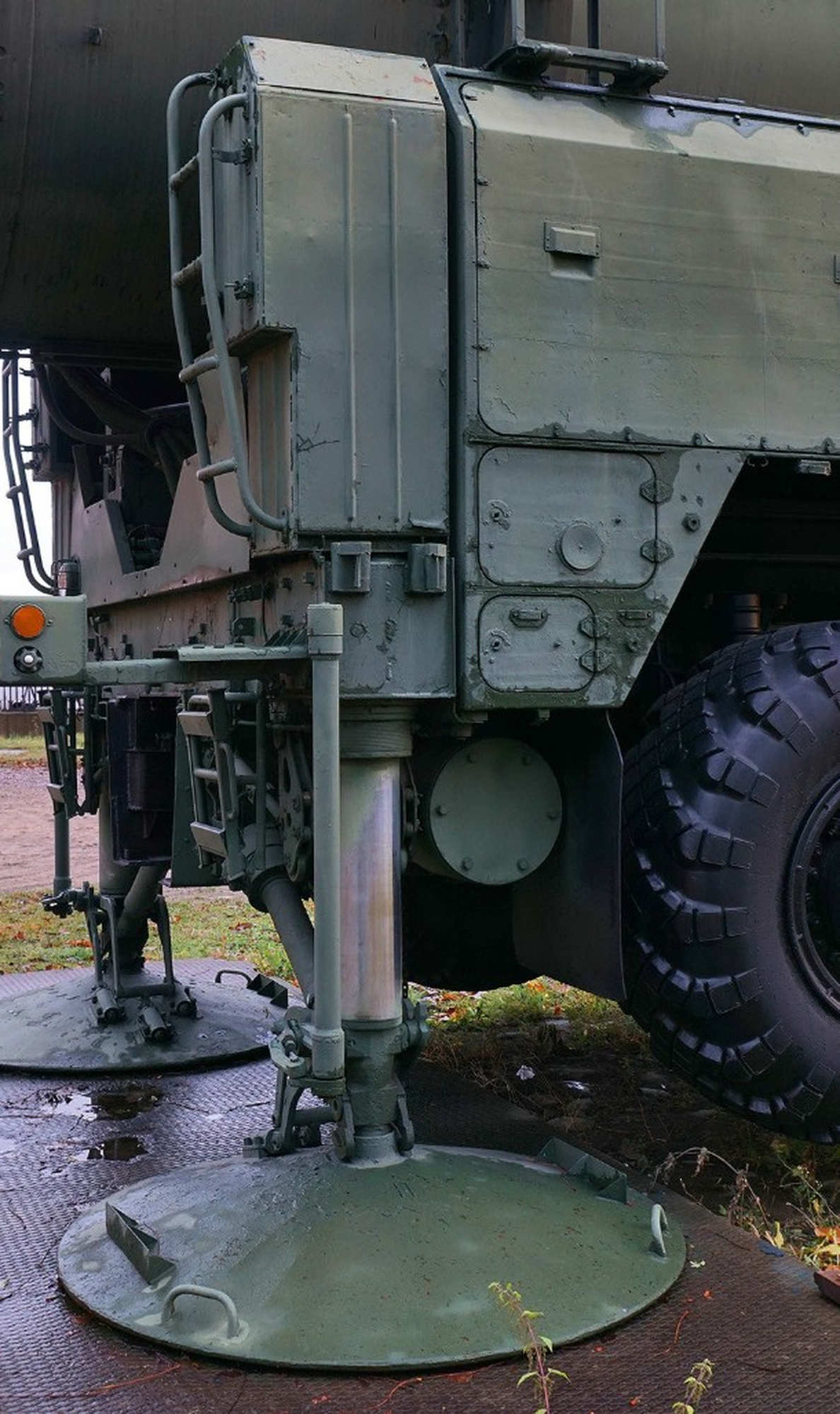

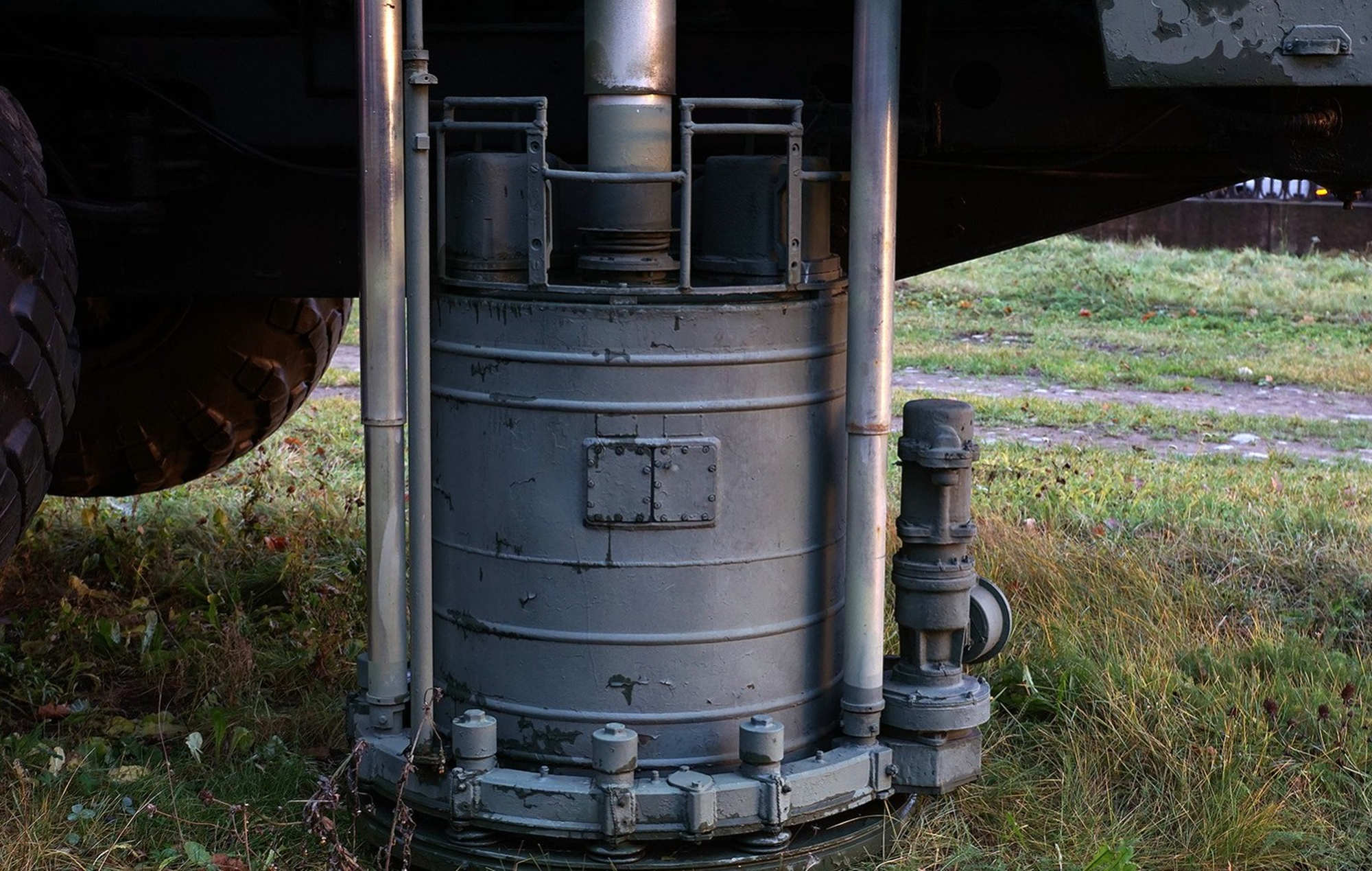

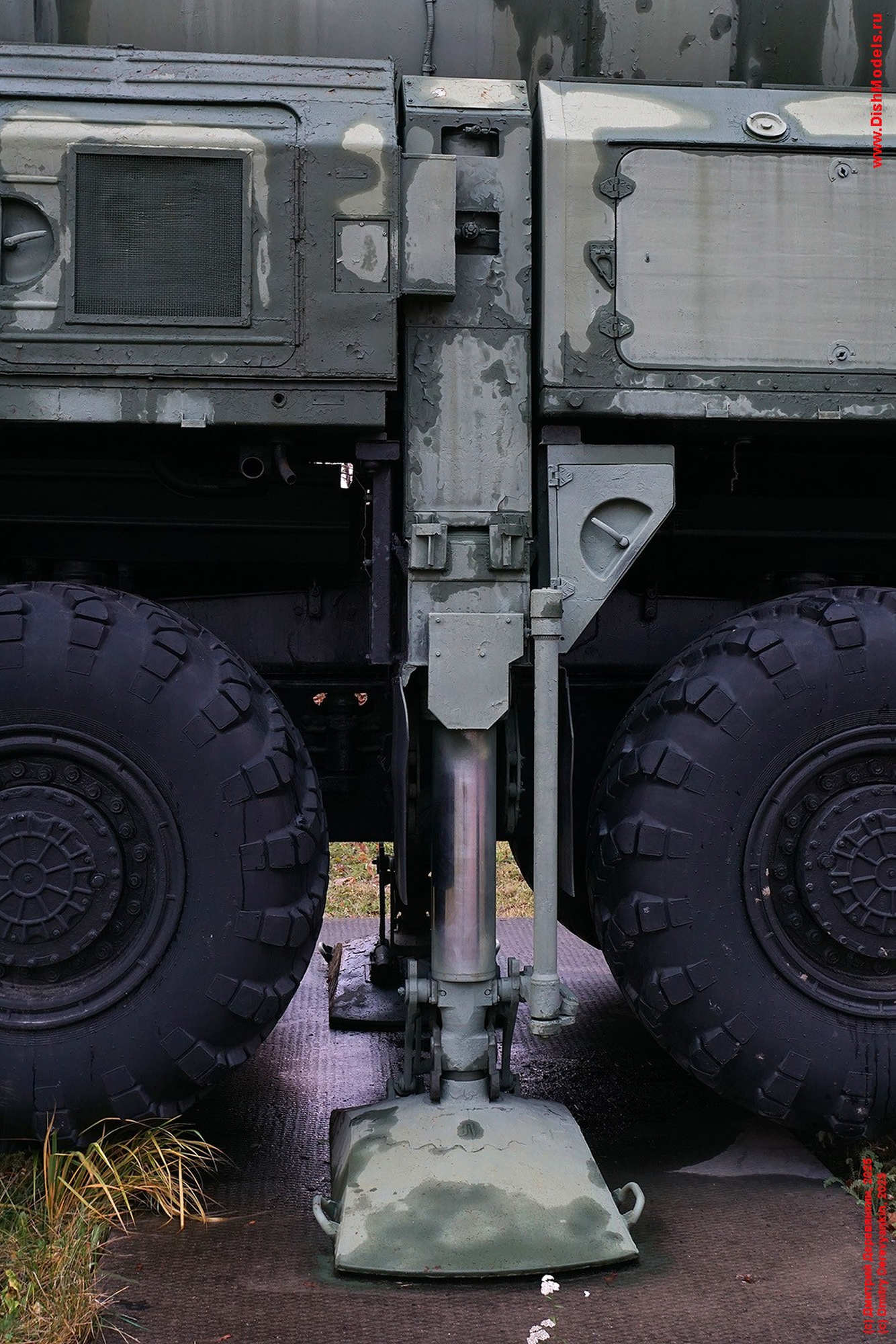

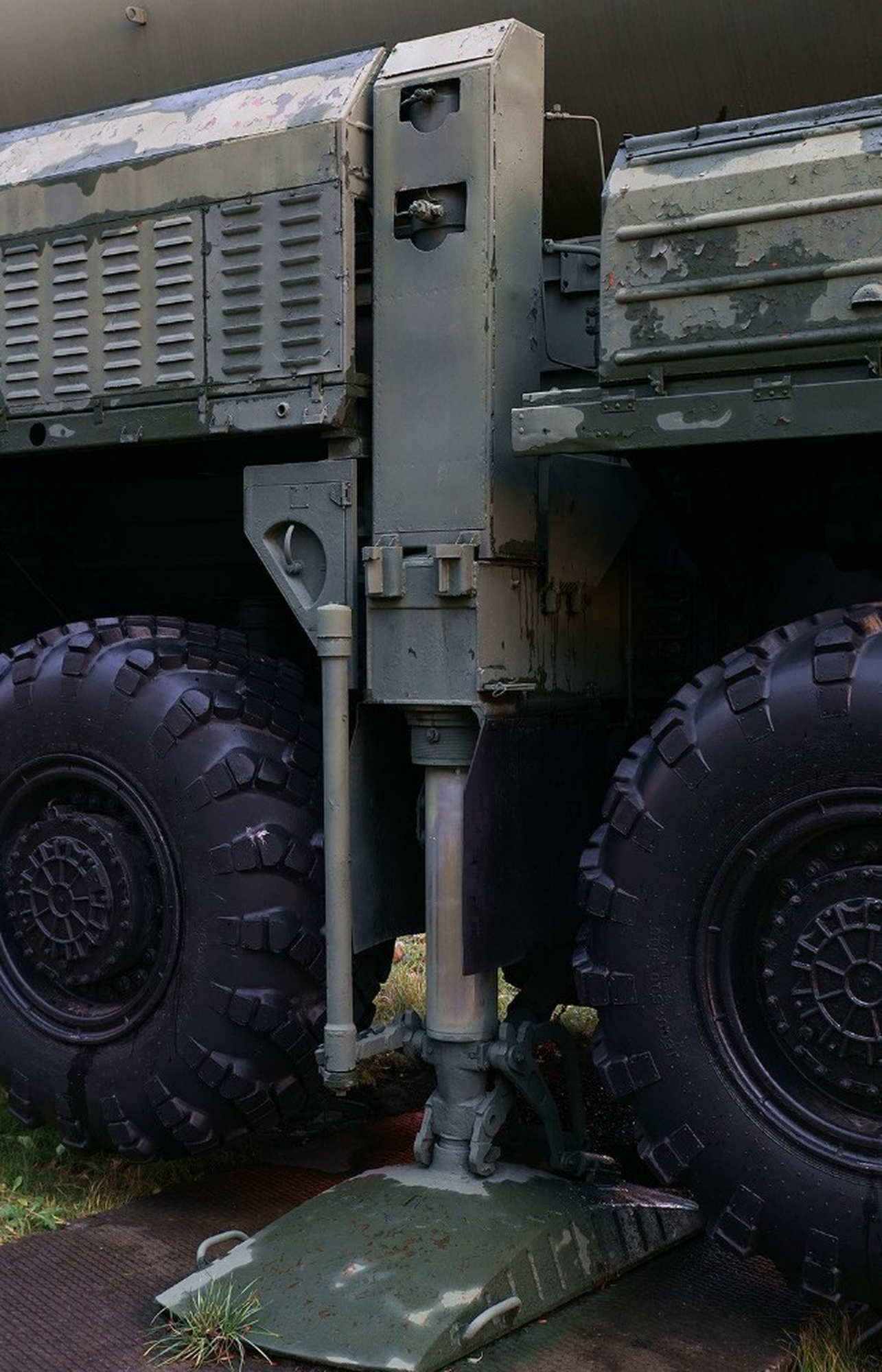

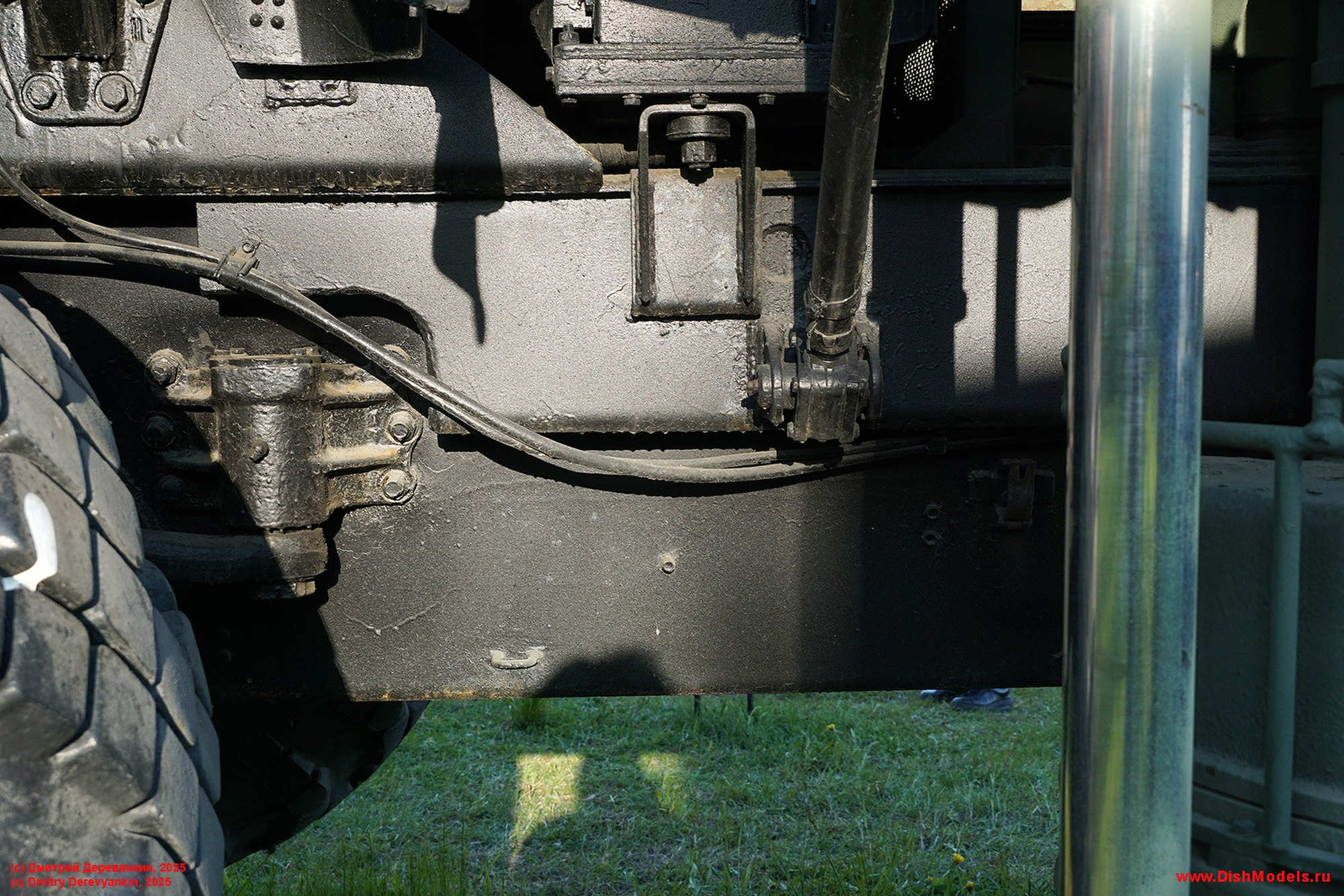

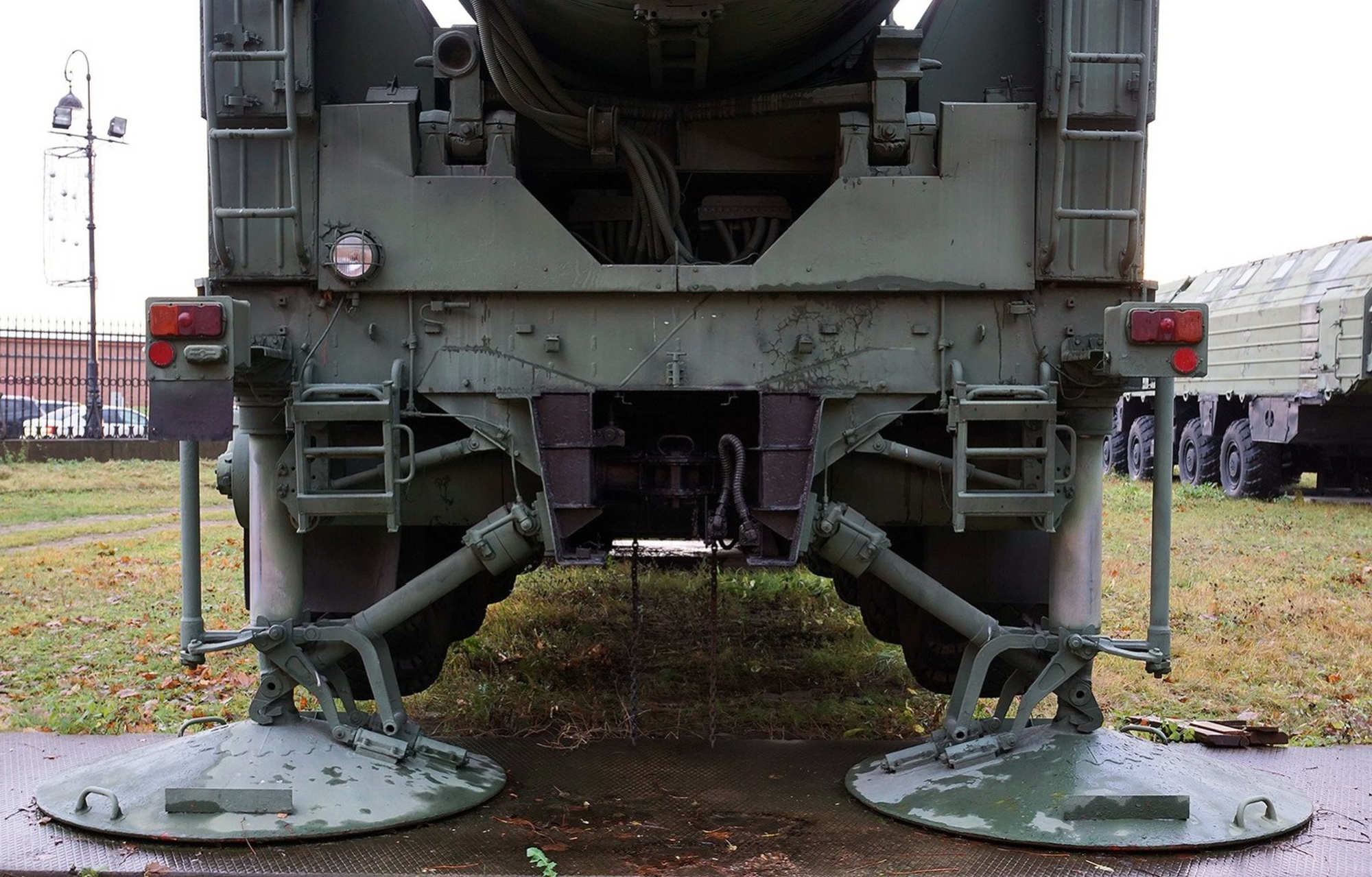

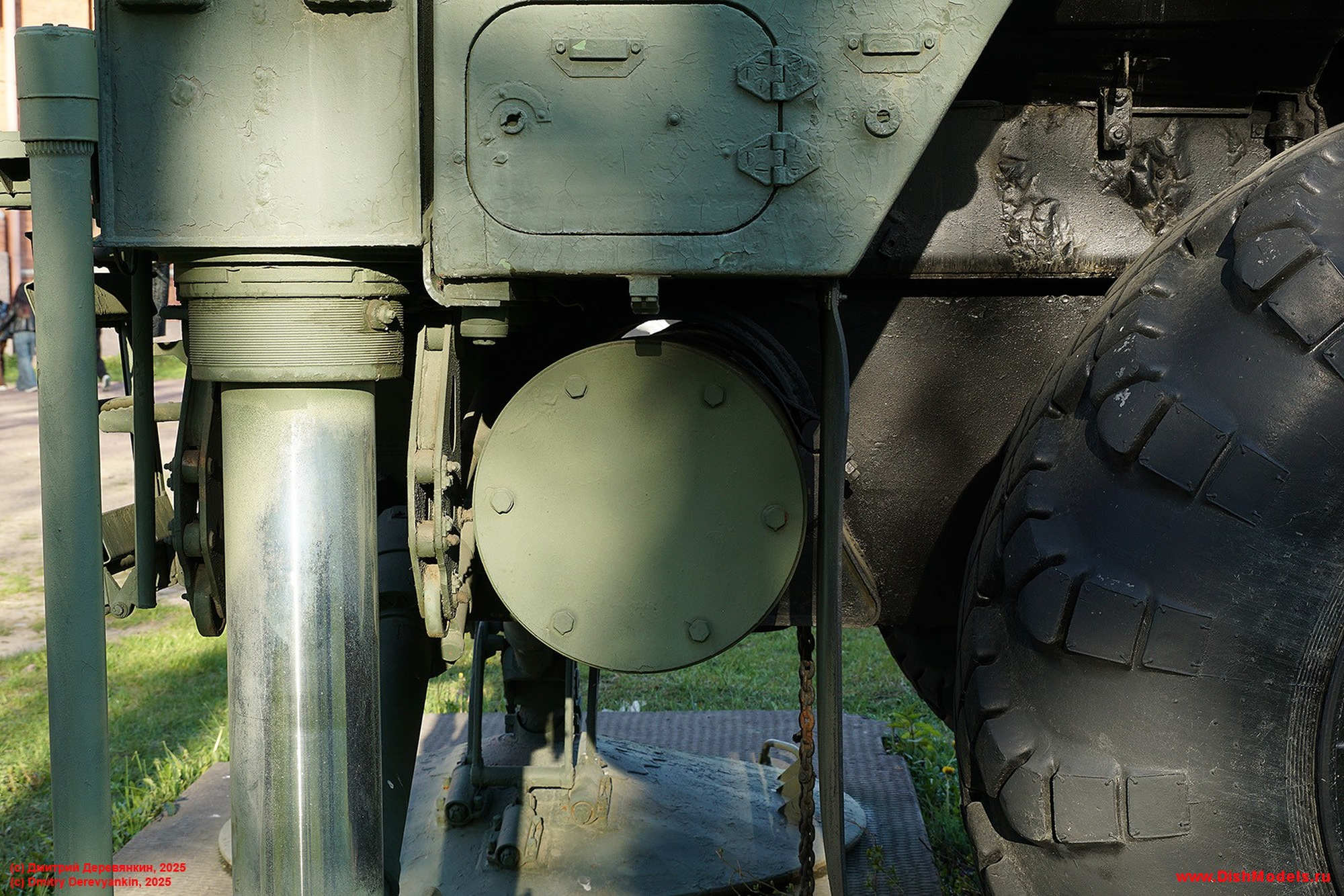

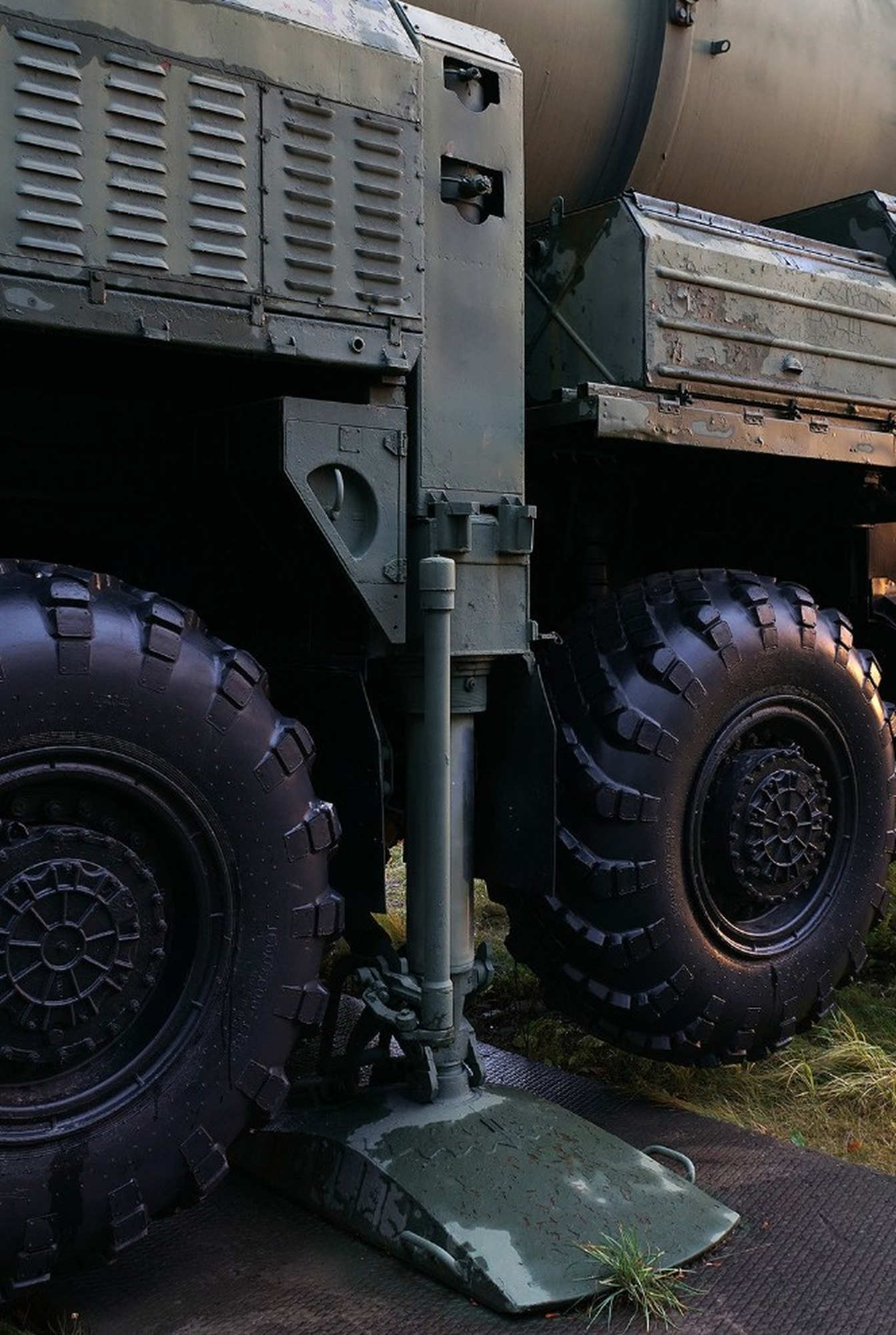

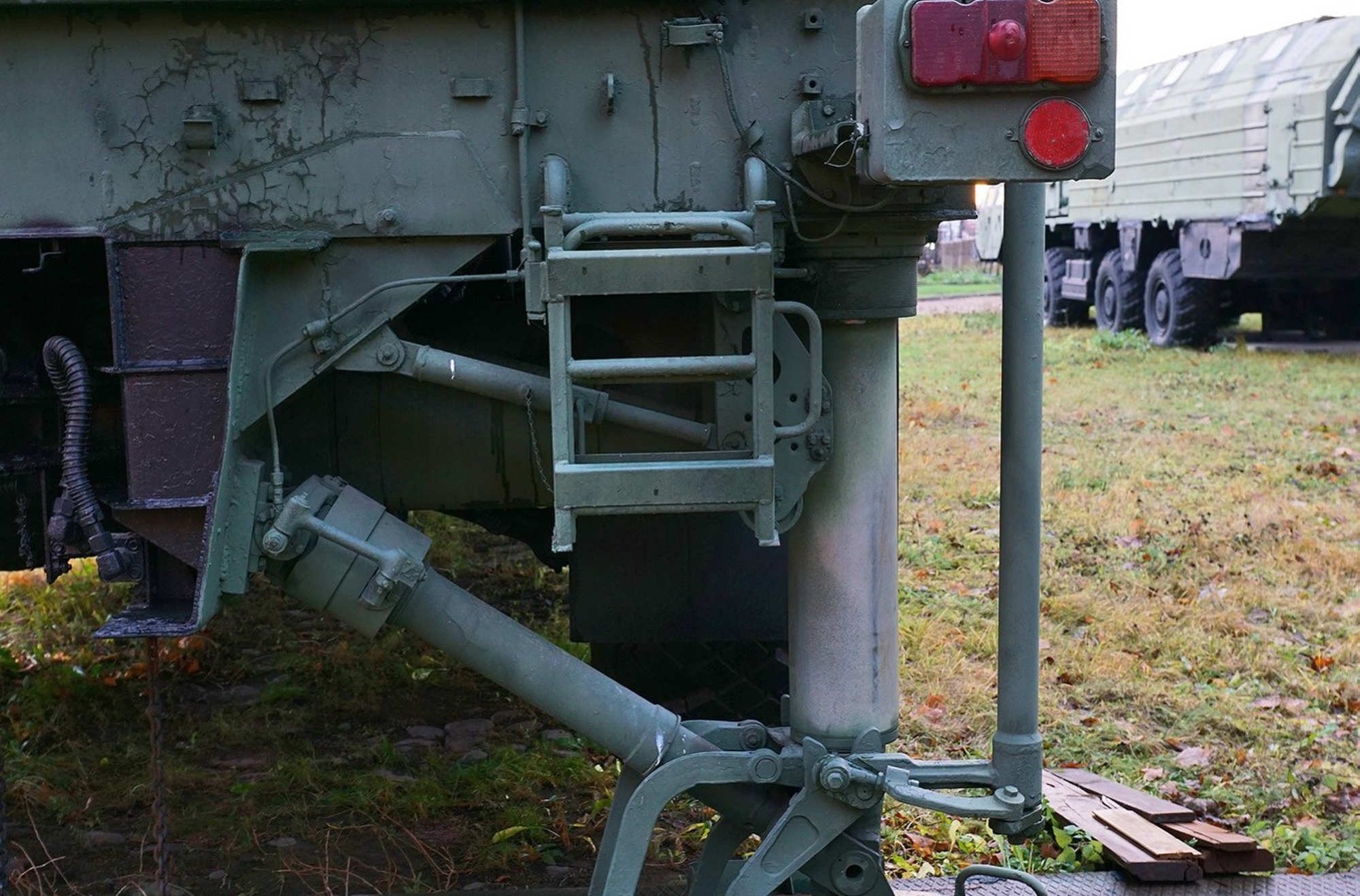

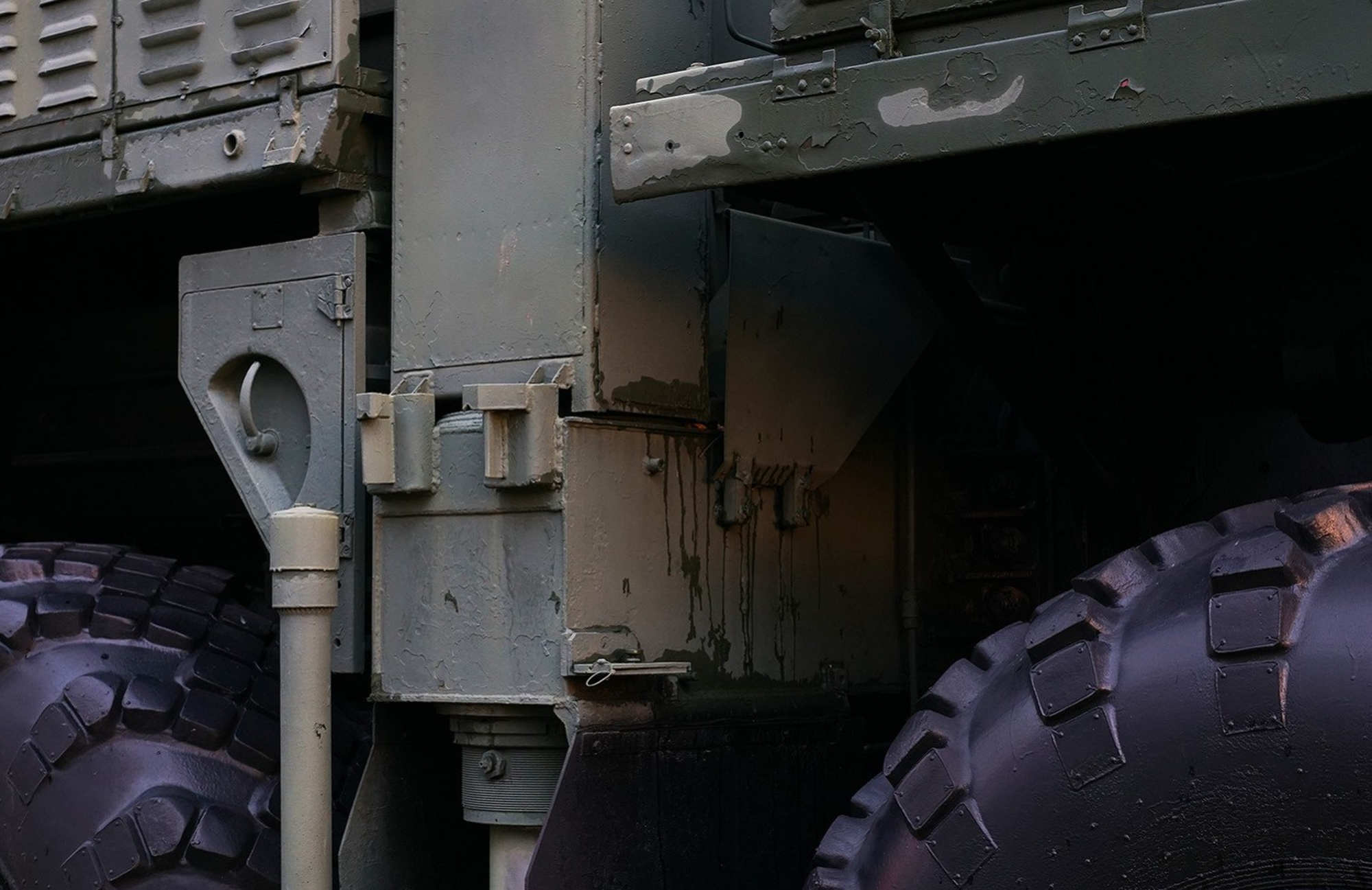

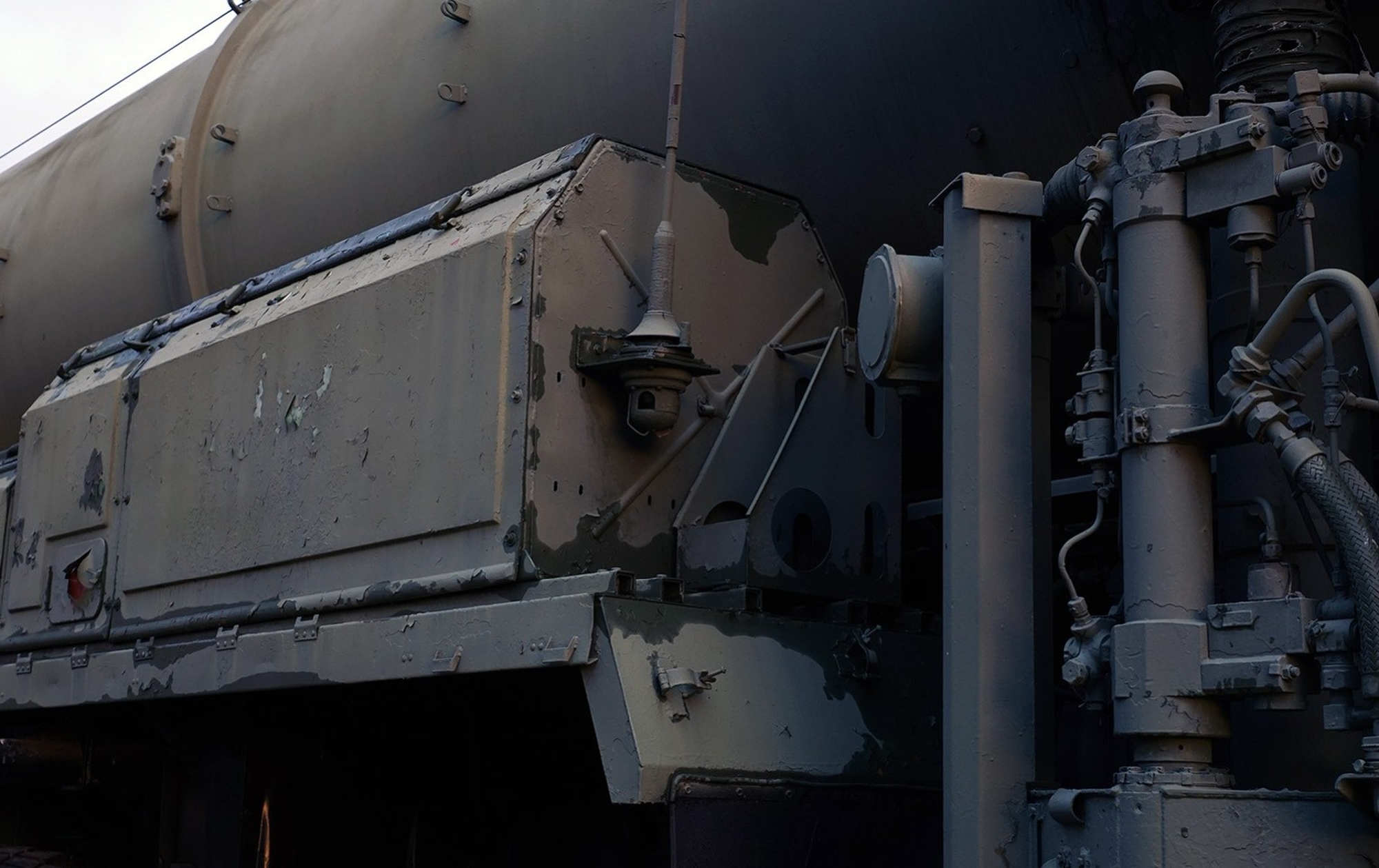

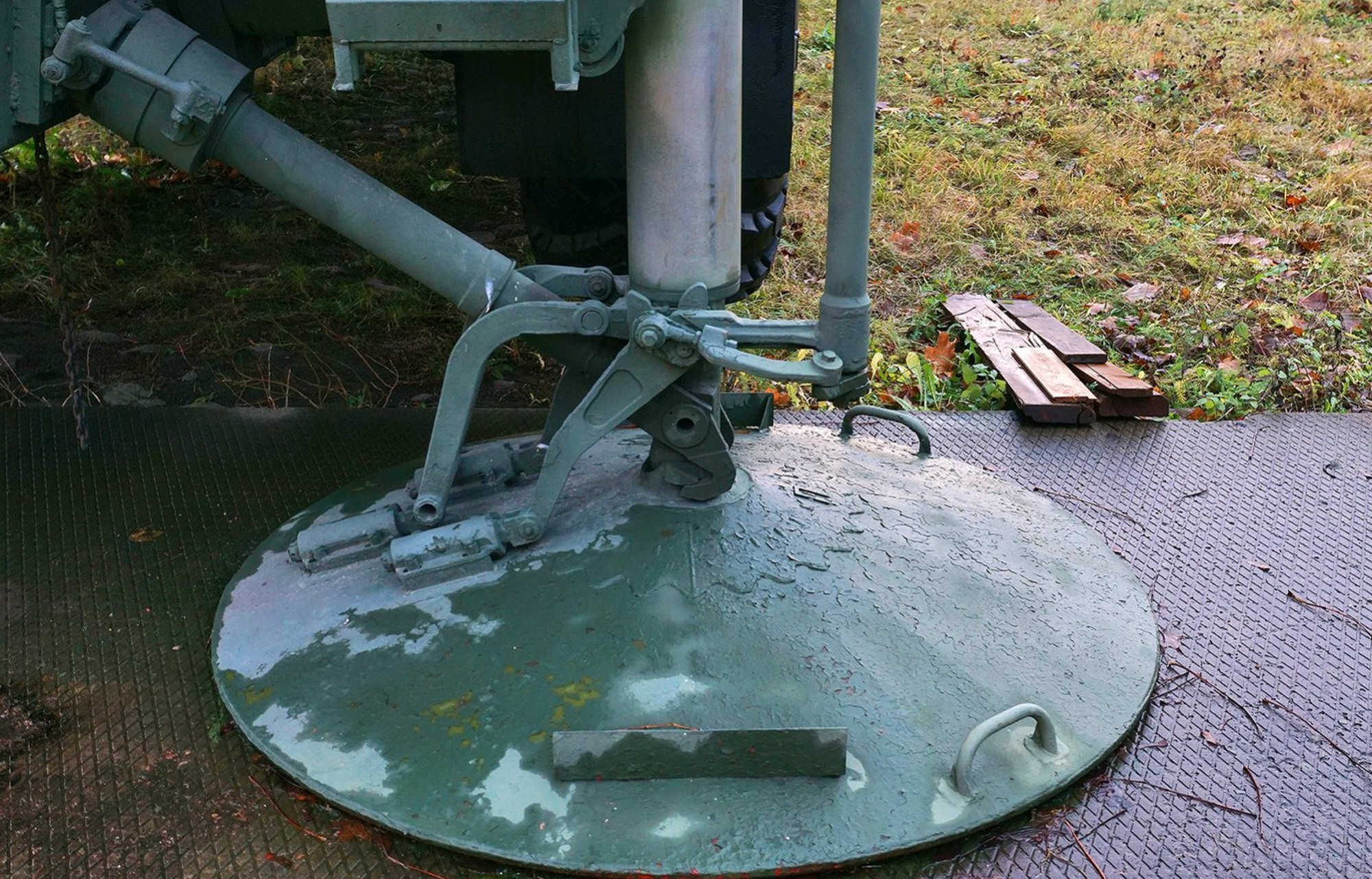

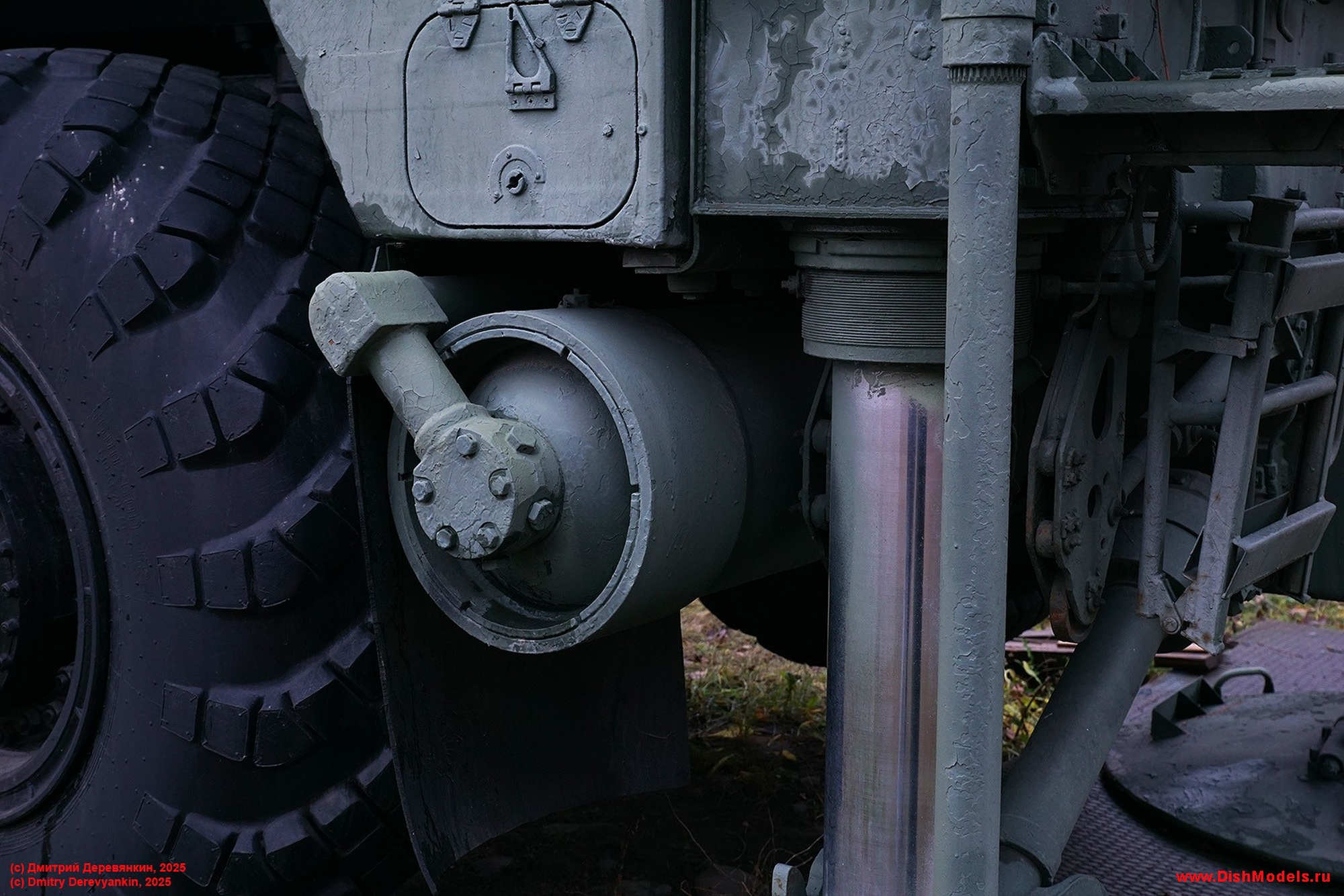

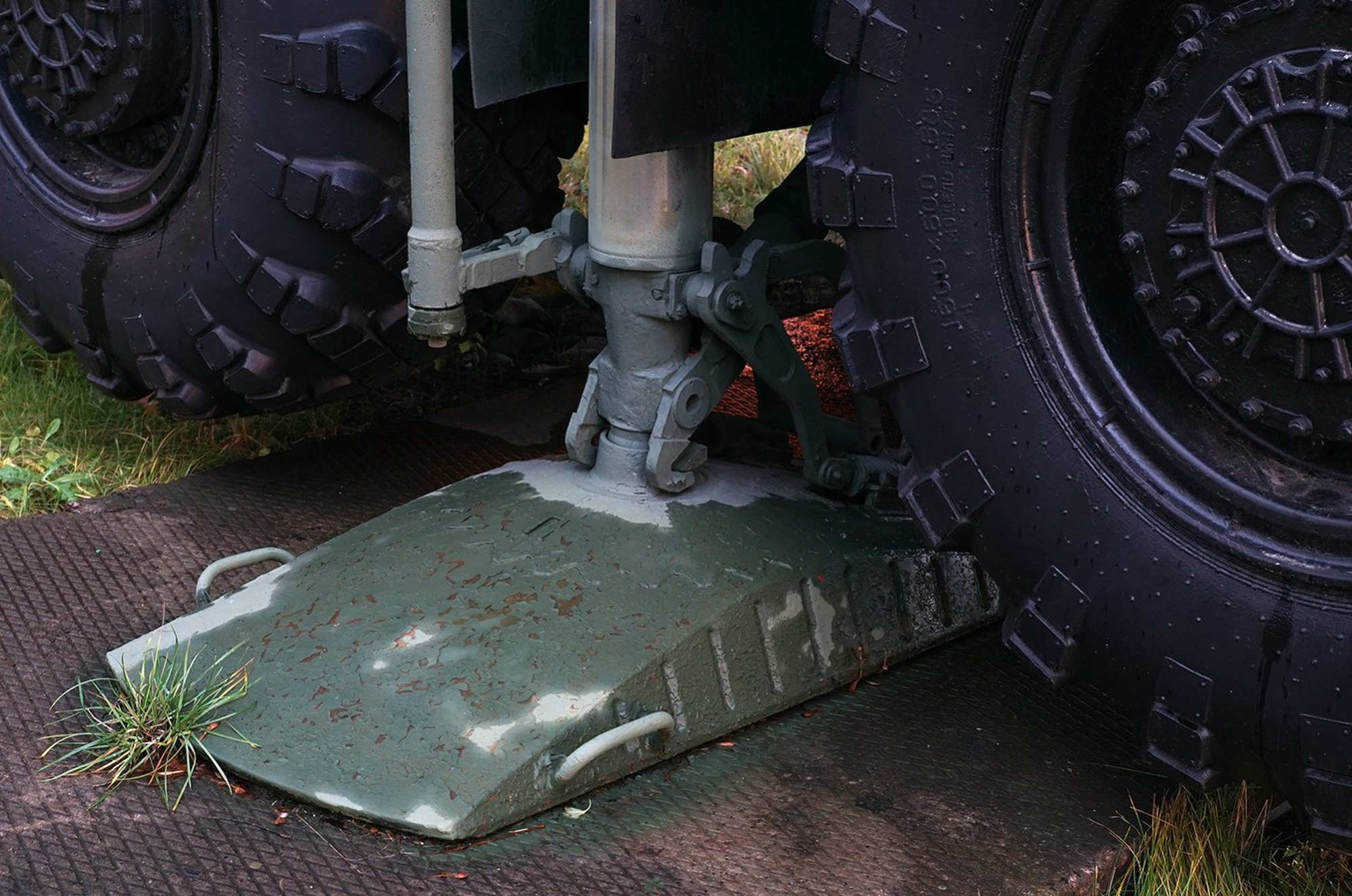

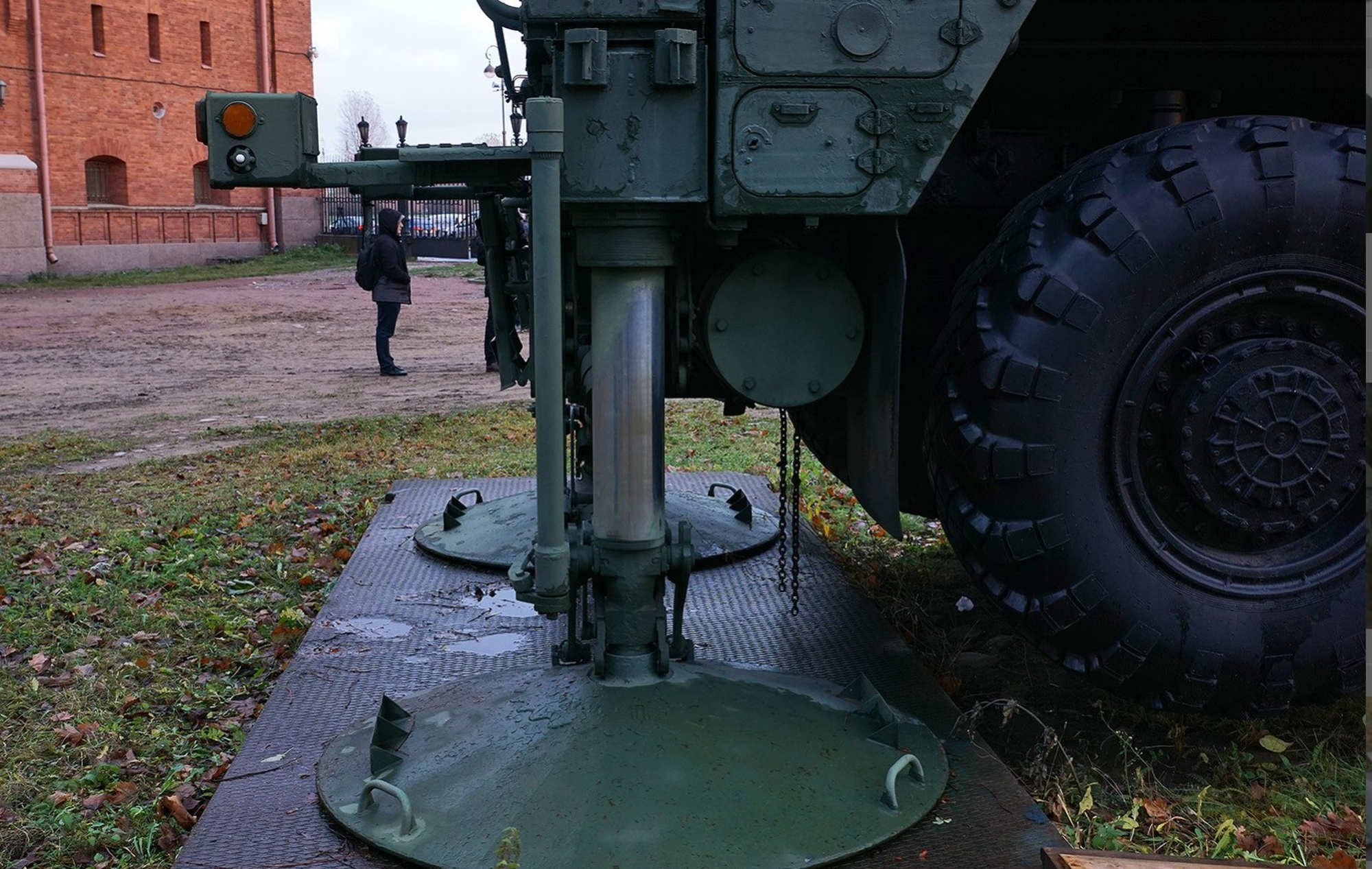

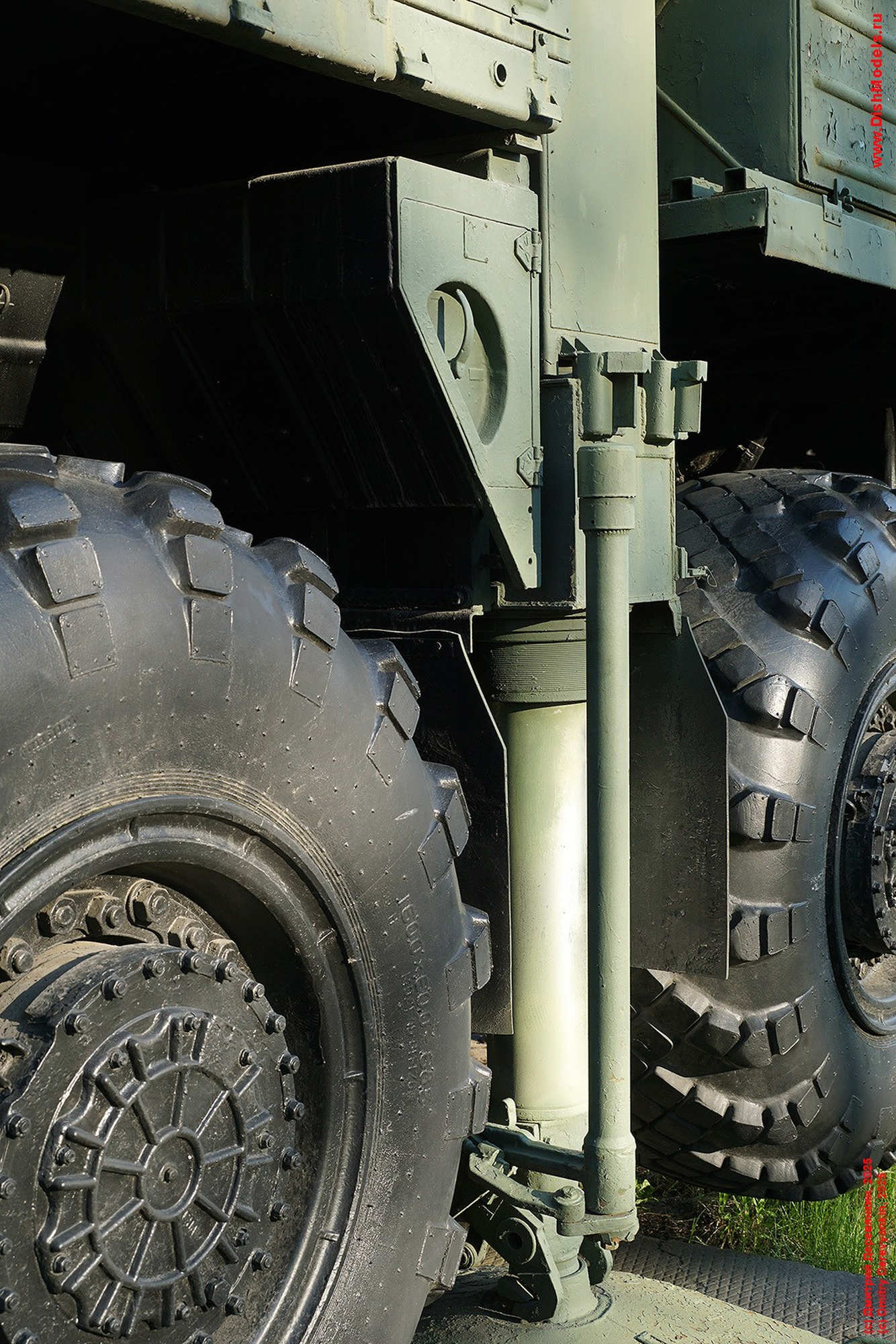

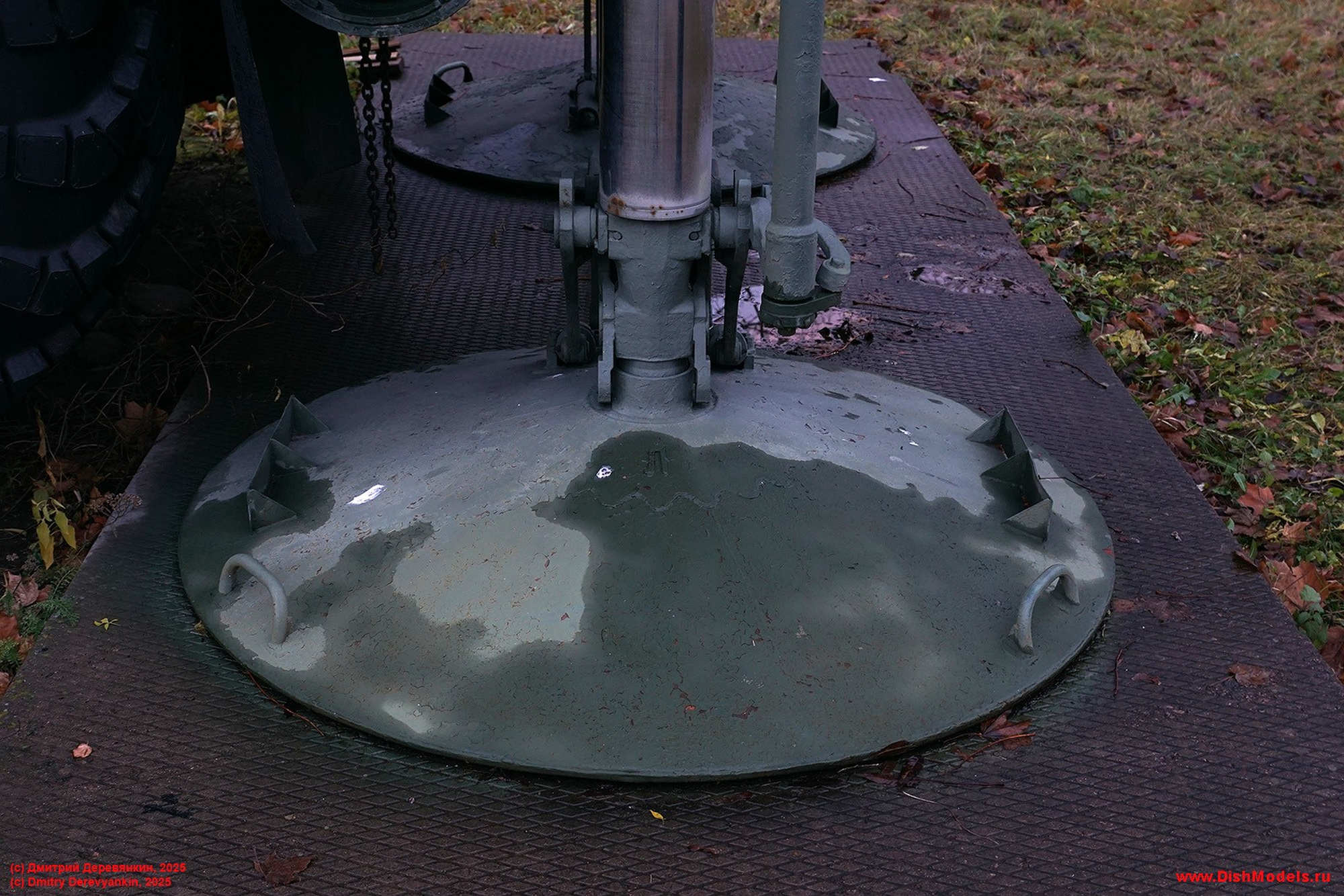

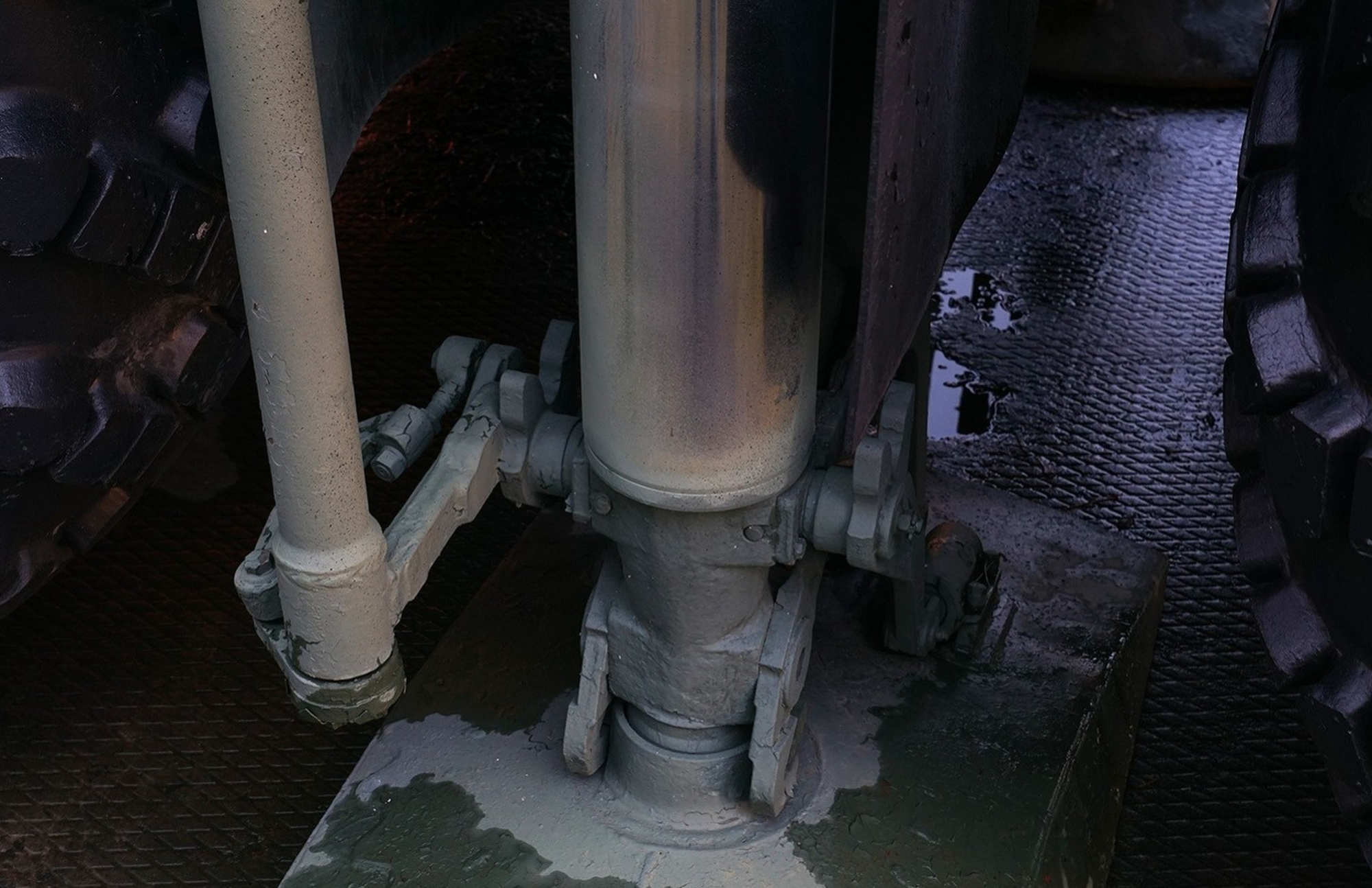

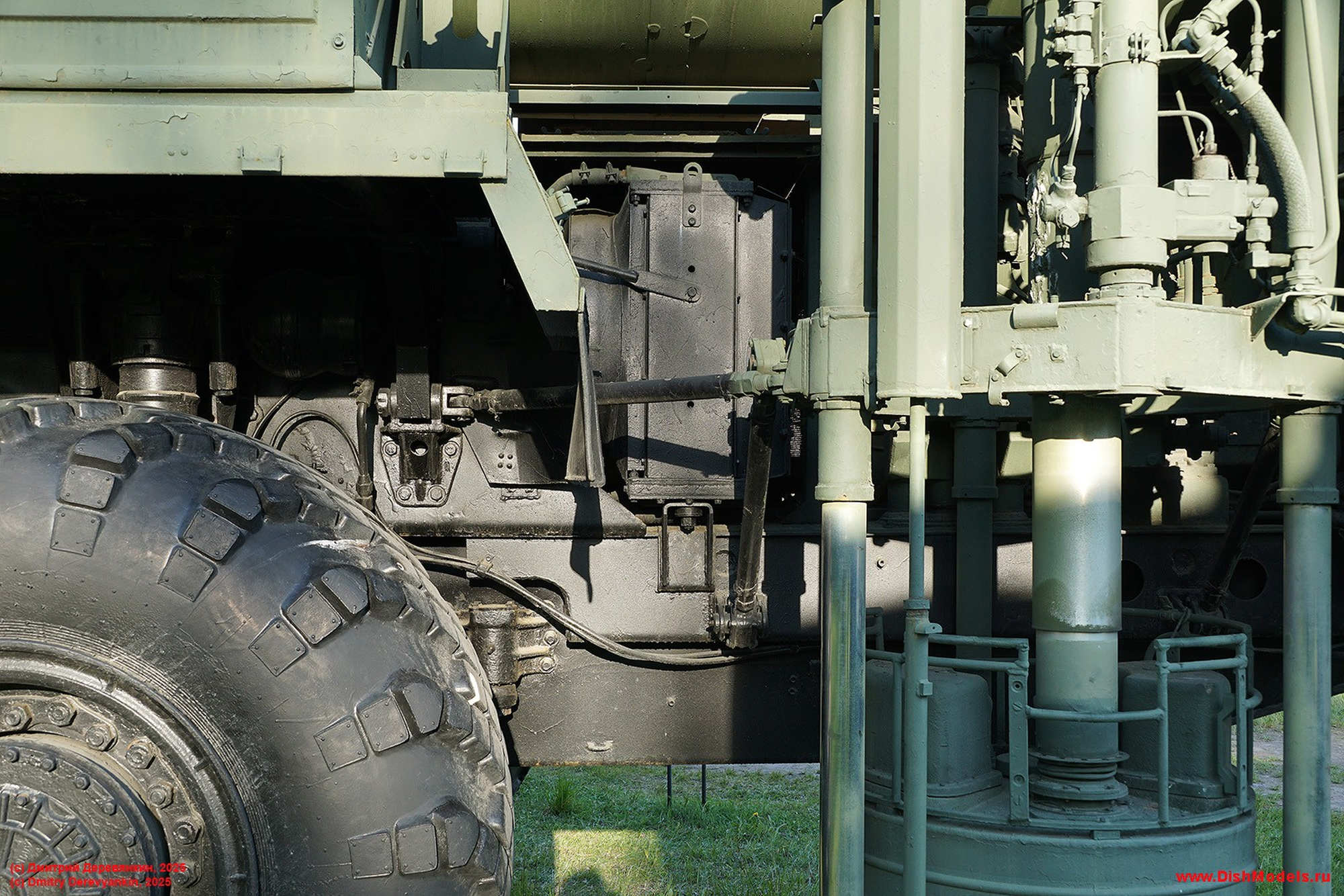

Le TEL assure le Transport,et l érection hydraulique en vertical en 2 min)
Le lancement à froid PAD booster
Sur les SS 27  il sera remplacé par un vehicule plus stable le MZKT 79221 qui permet l emport d'une charge lourde  car les missiles MIRV sont  plus massifs Ce nouveau véhicule a une  traction intégrale optimisée, autonomie accrue
C 'est une évolution directe afin de remplacer le 7917 obsolète

Le Missile

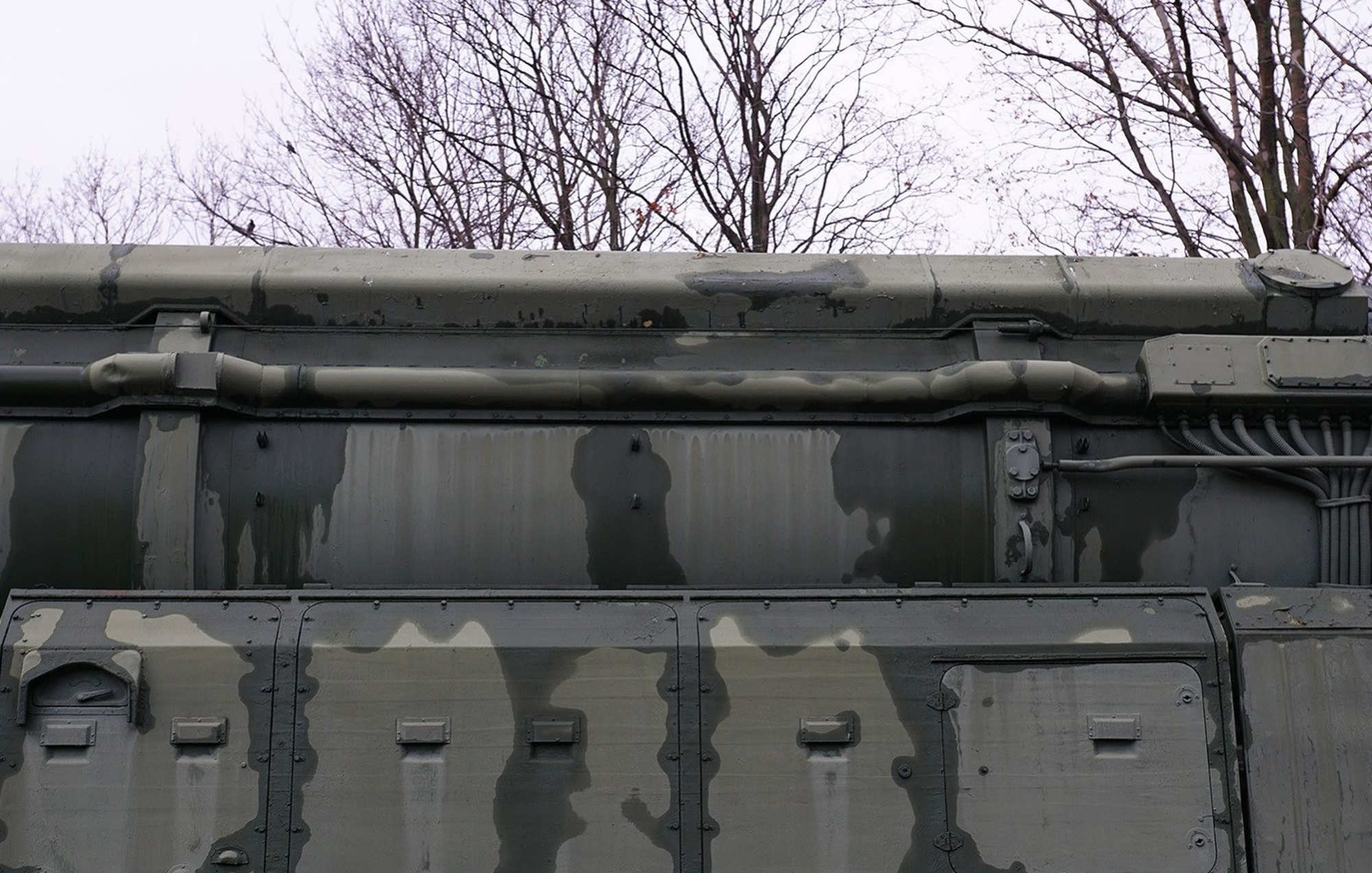

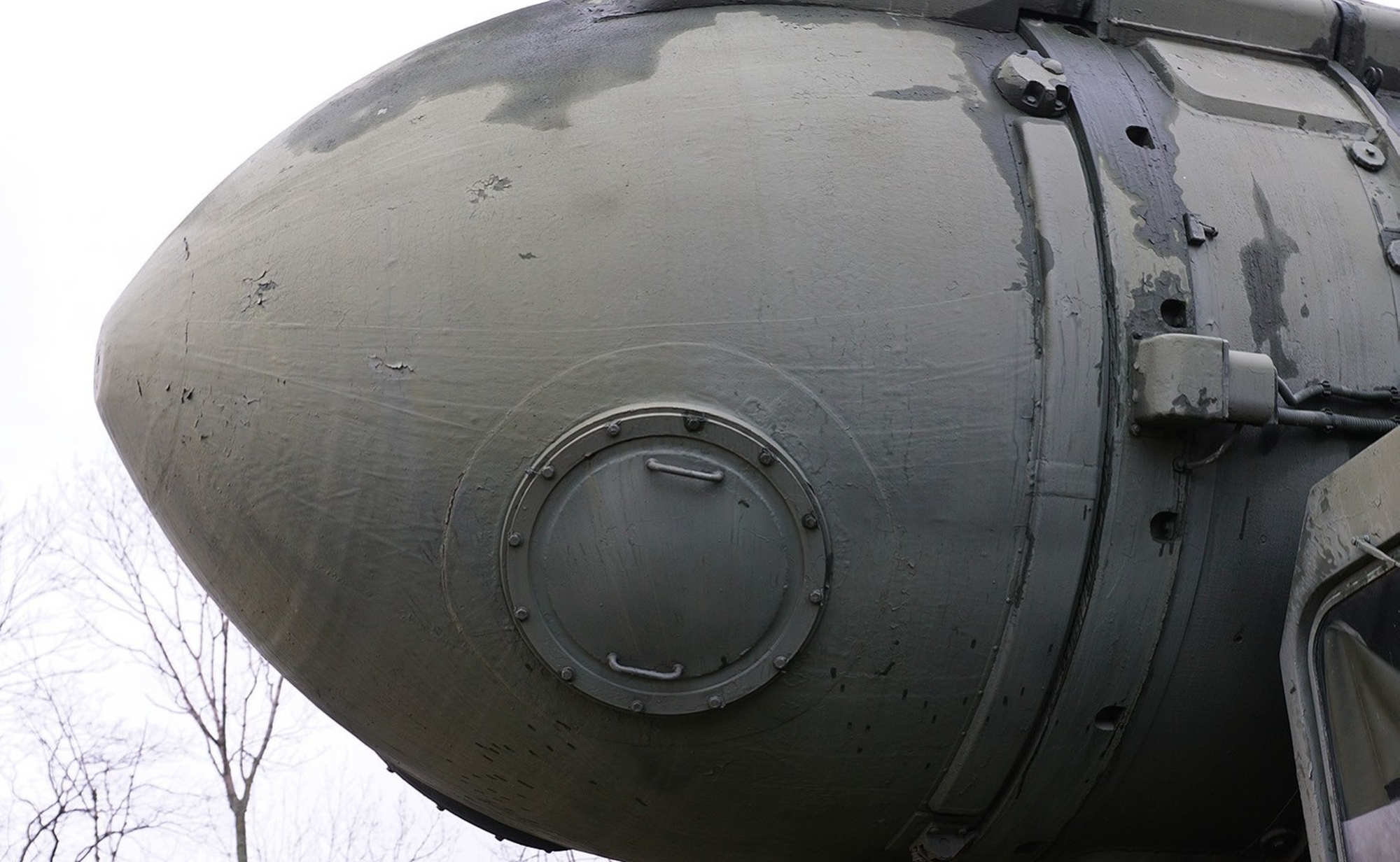

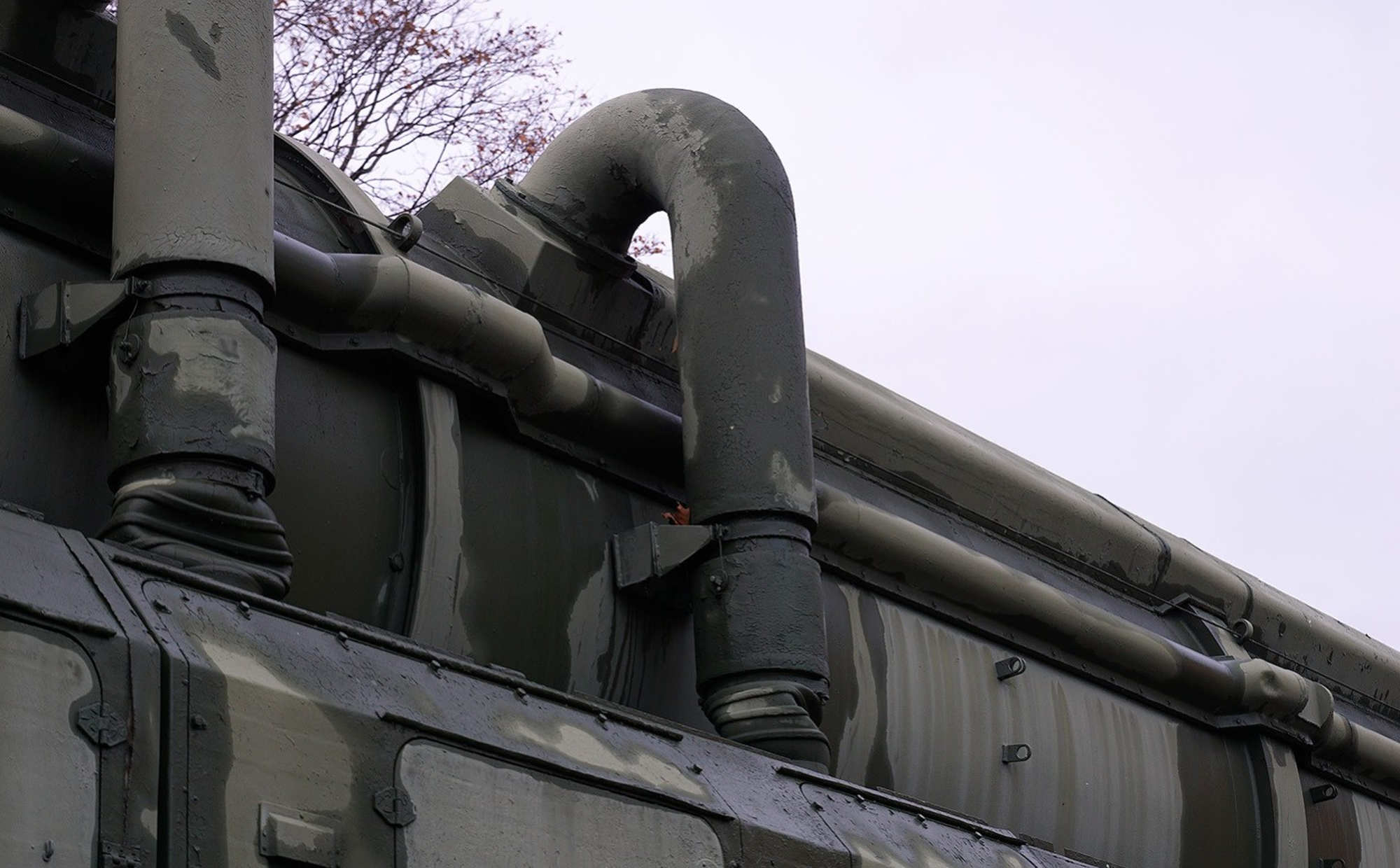

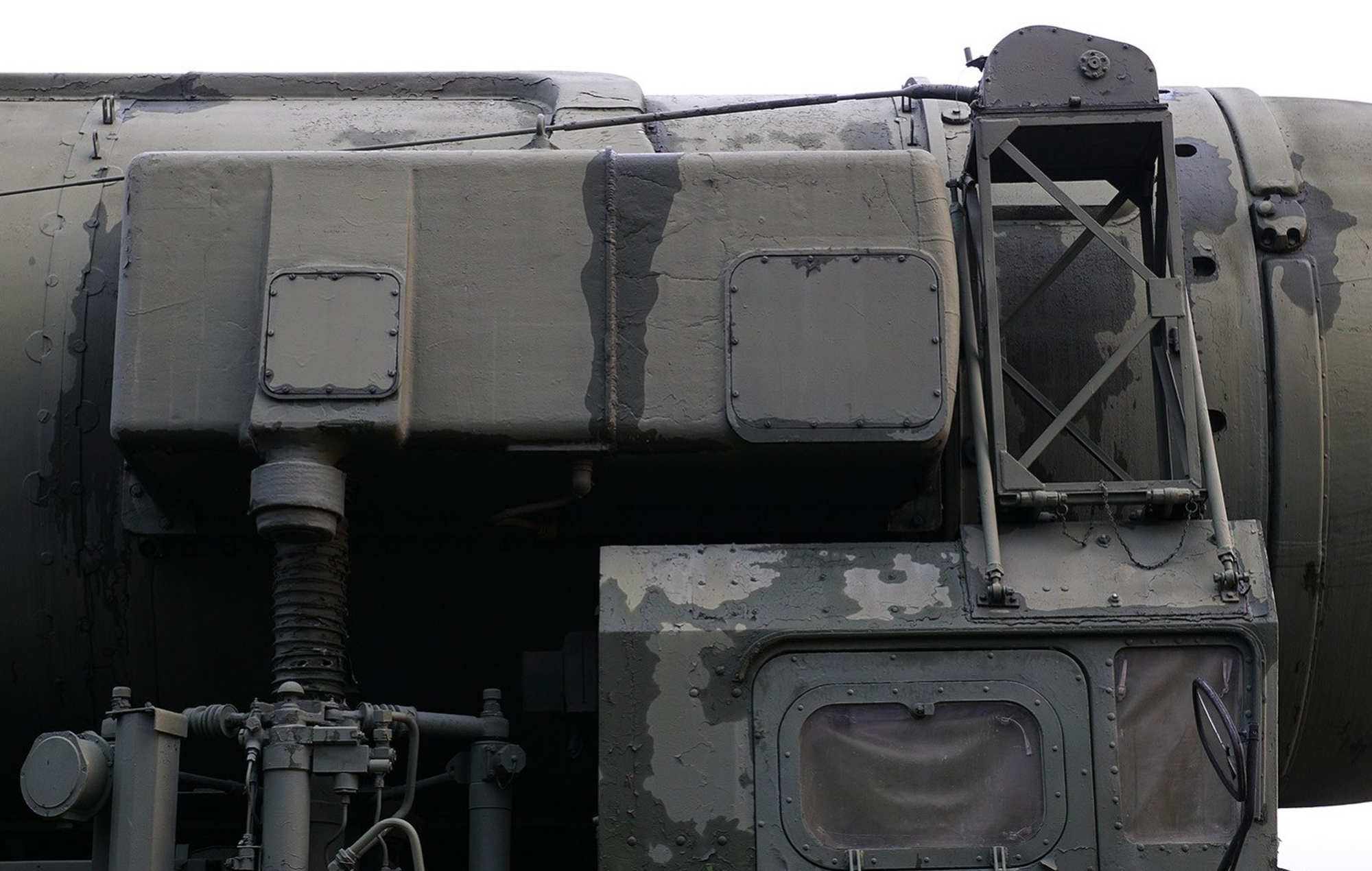

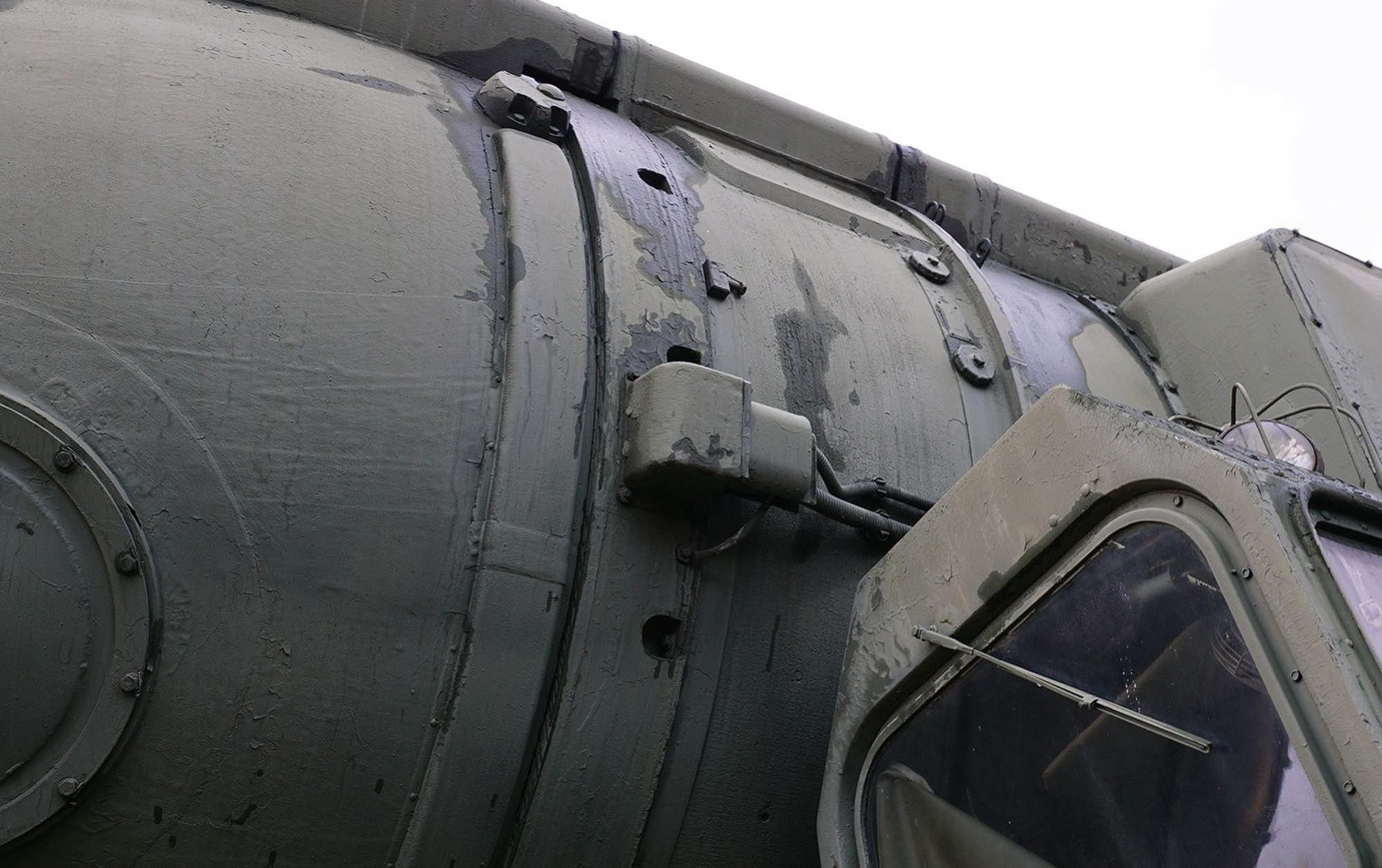

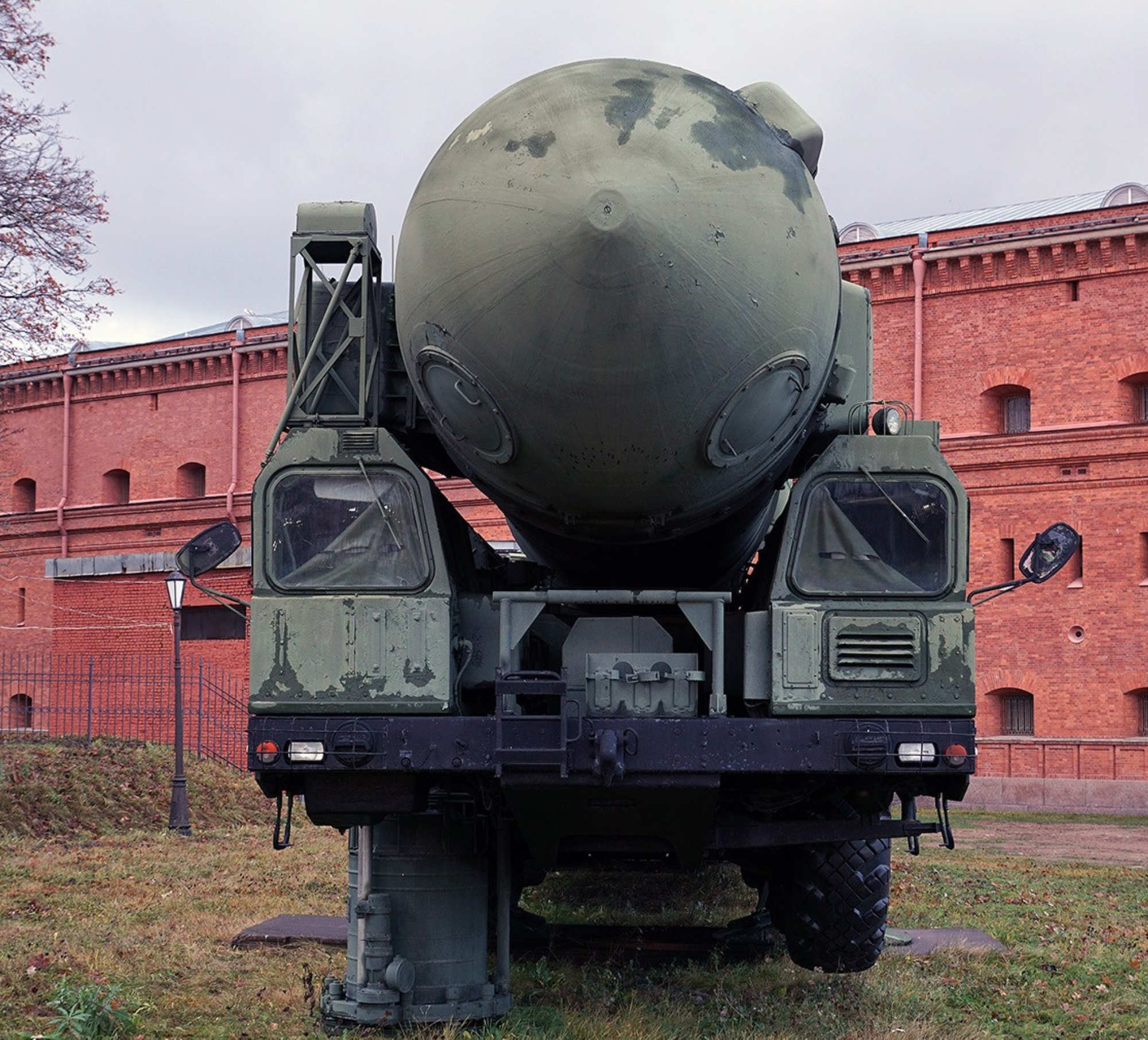

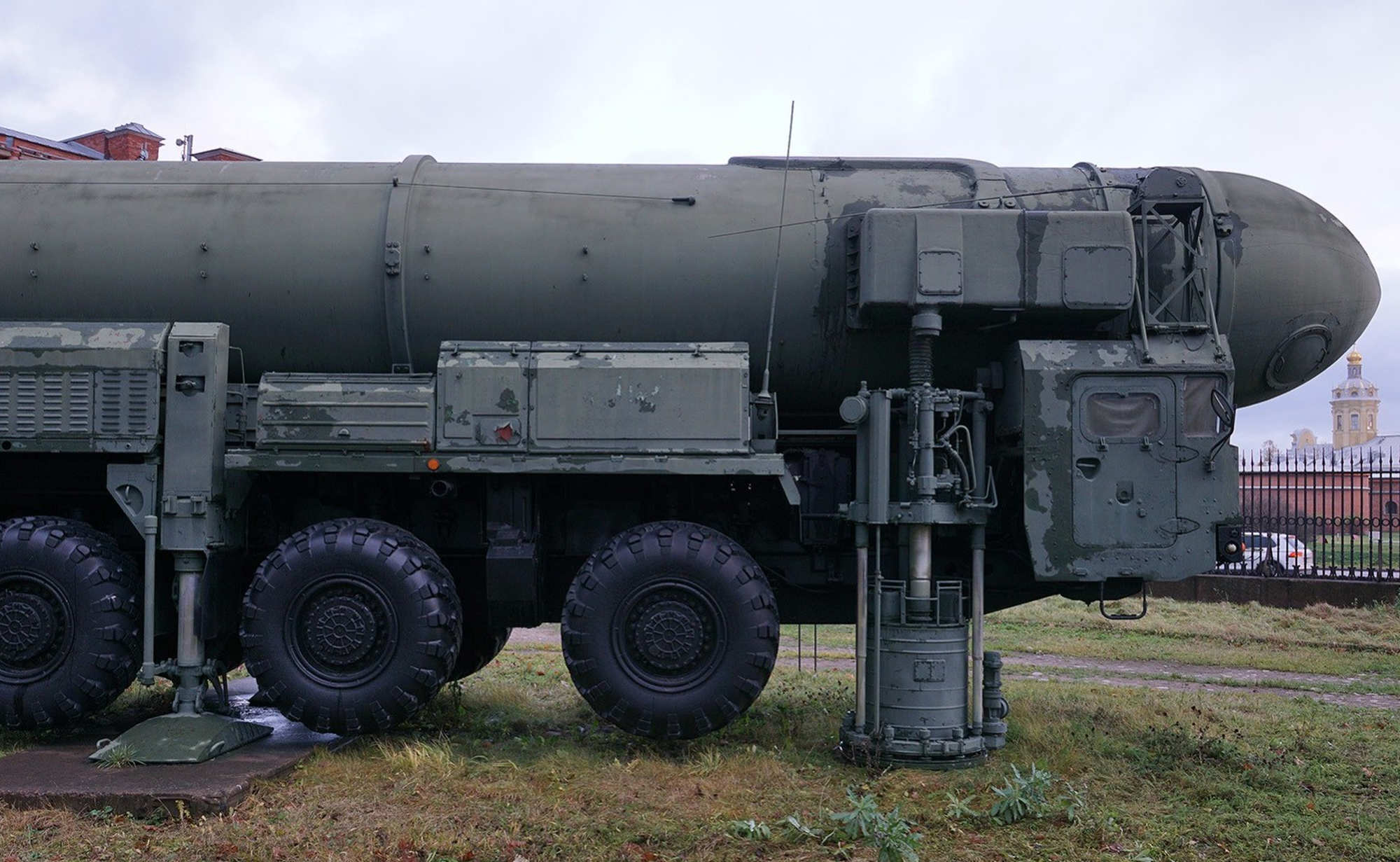

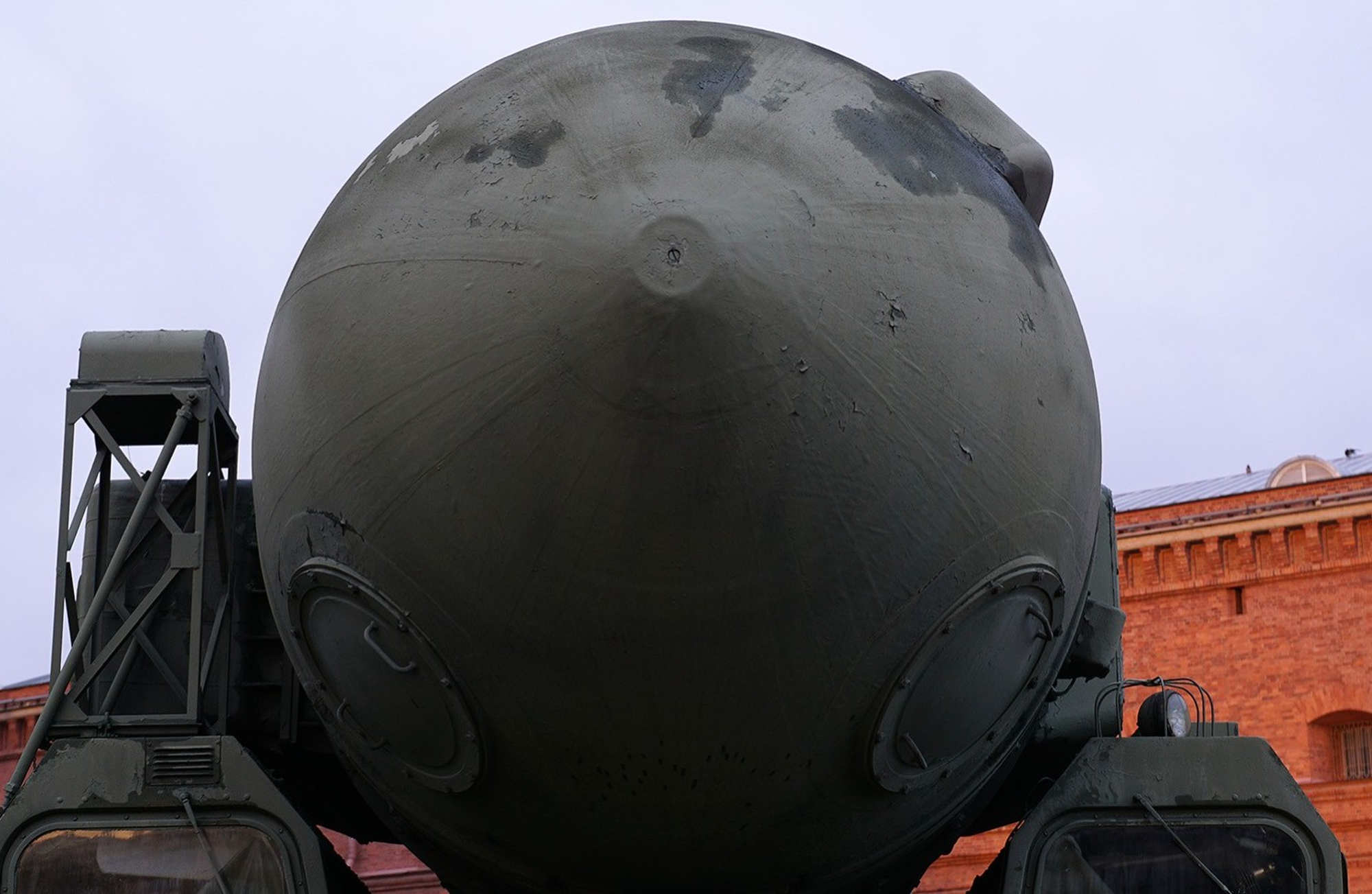

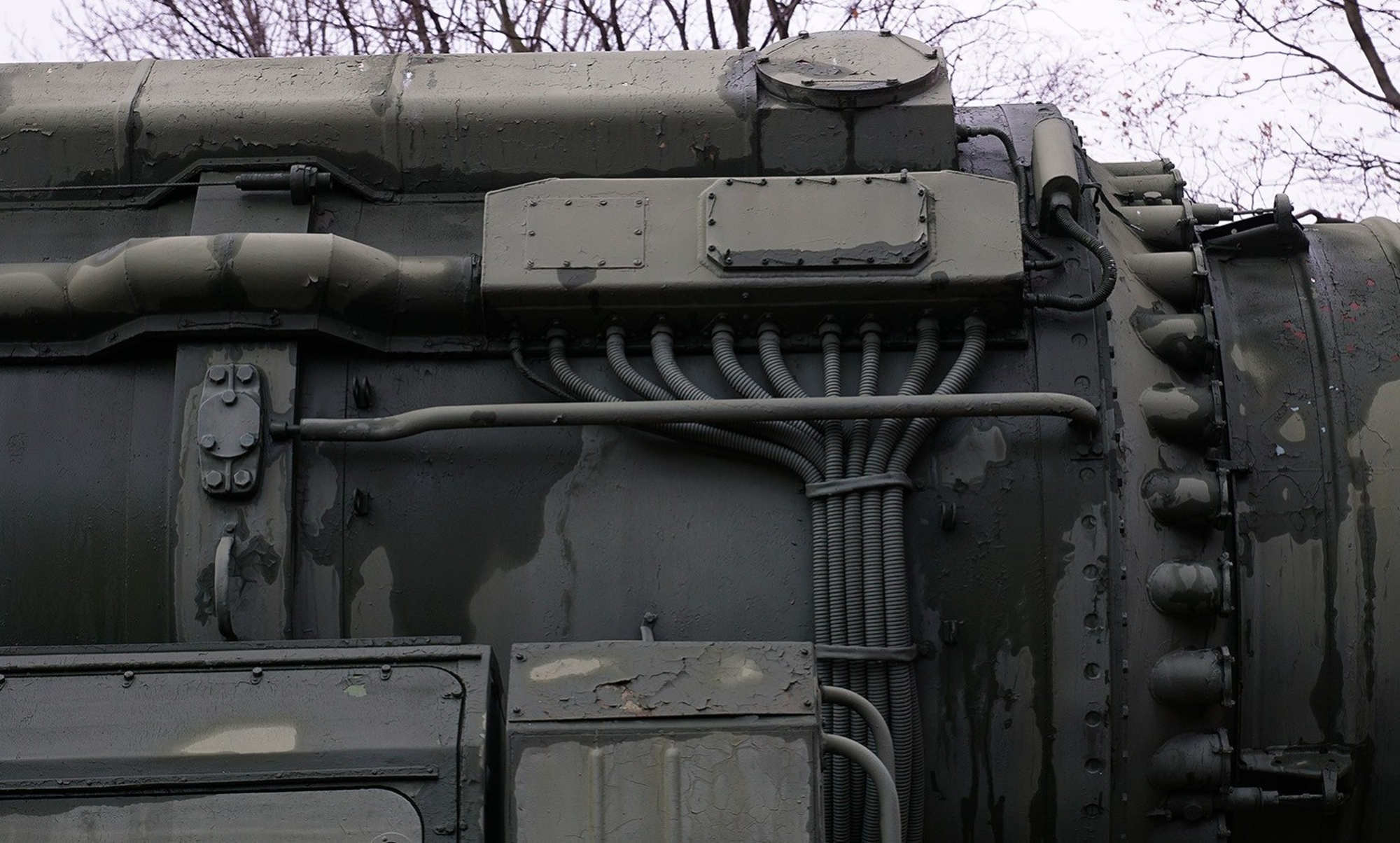

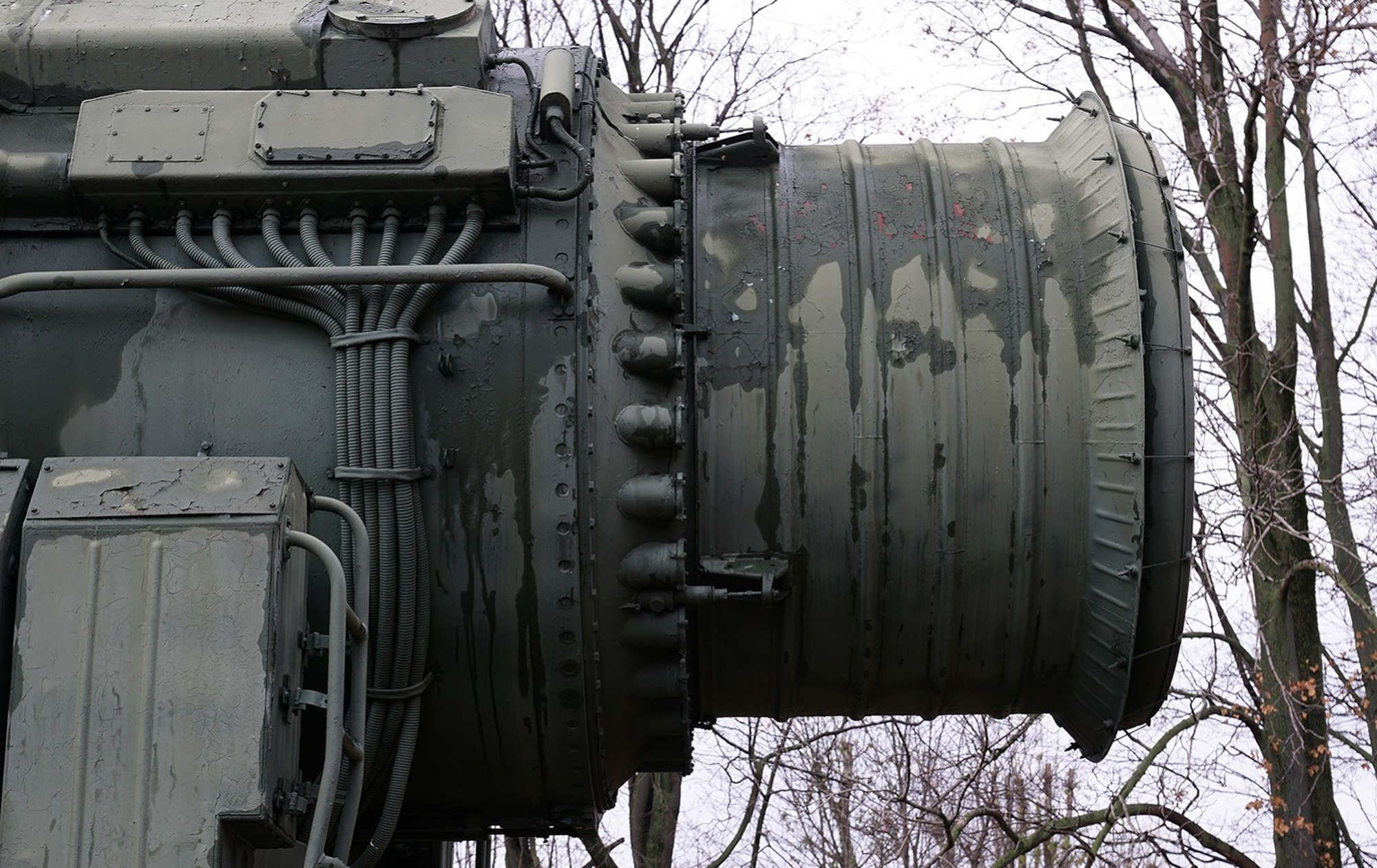

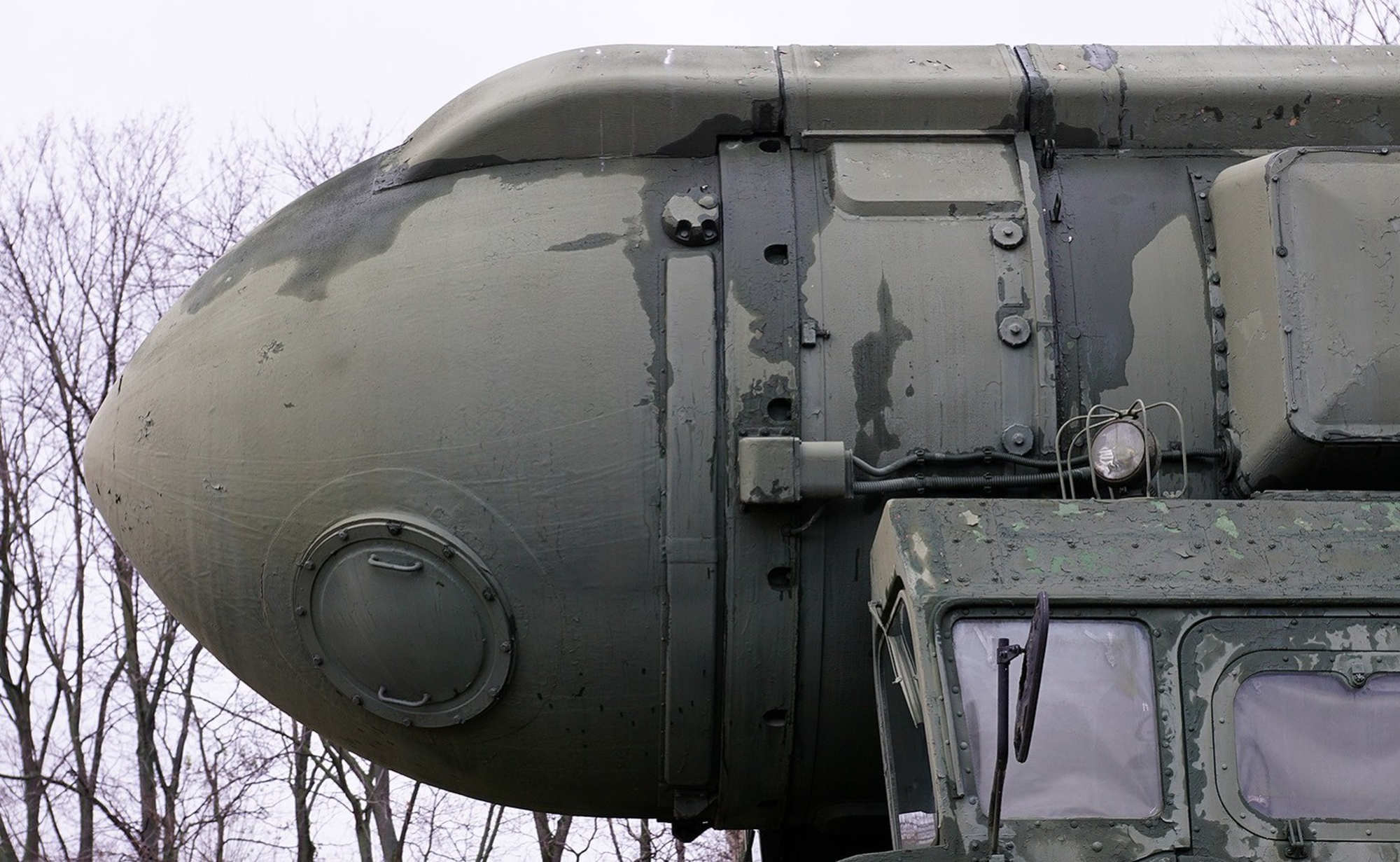

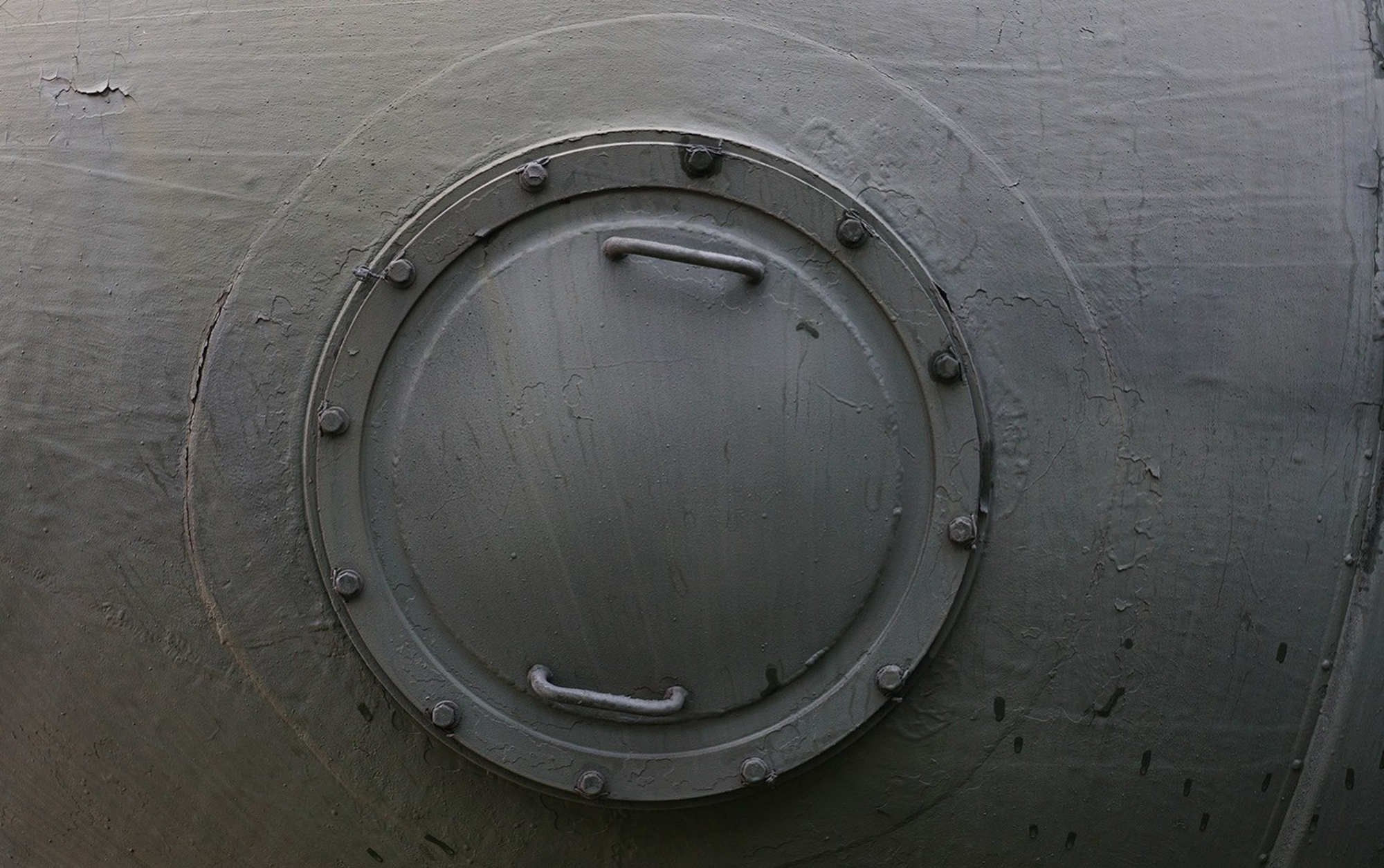

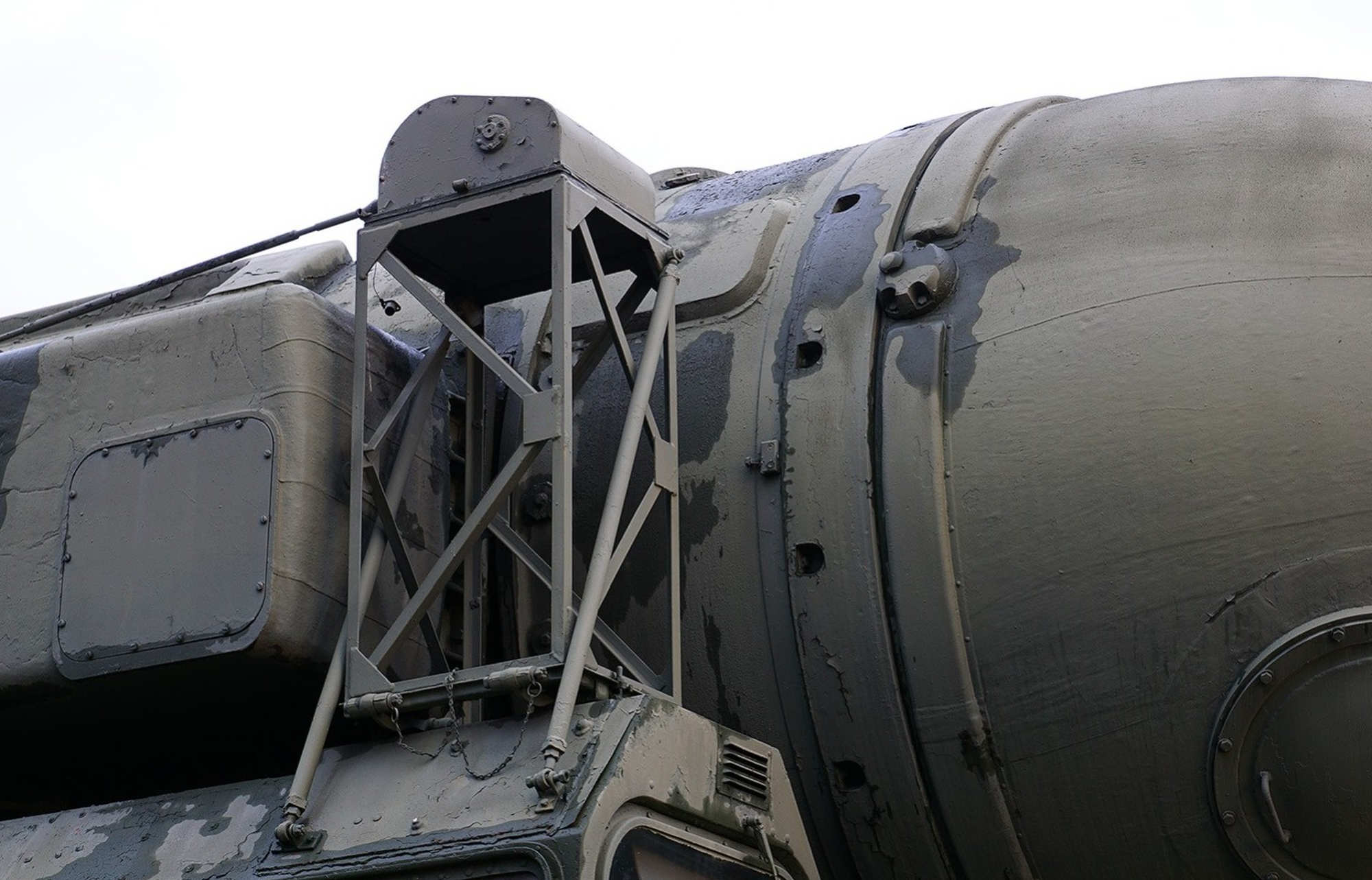

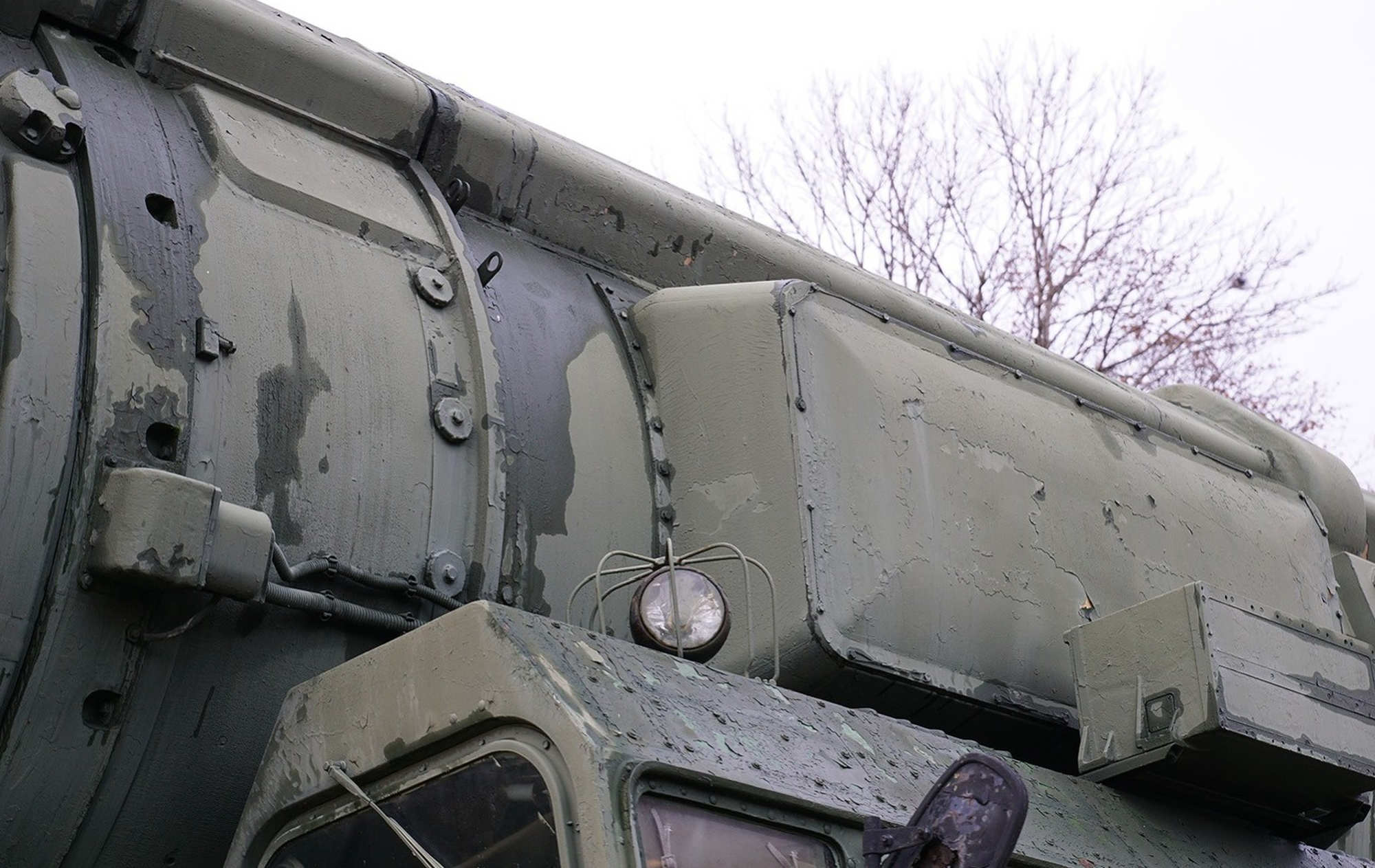

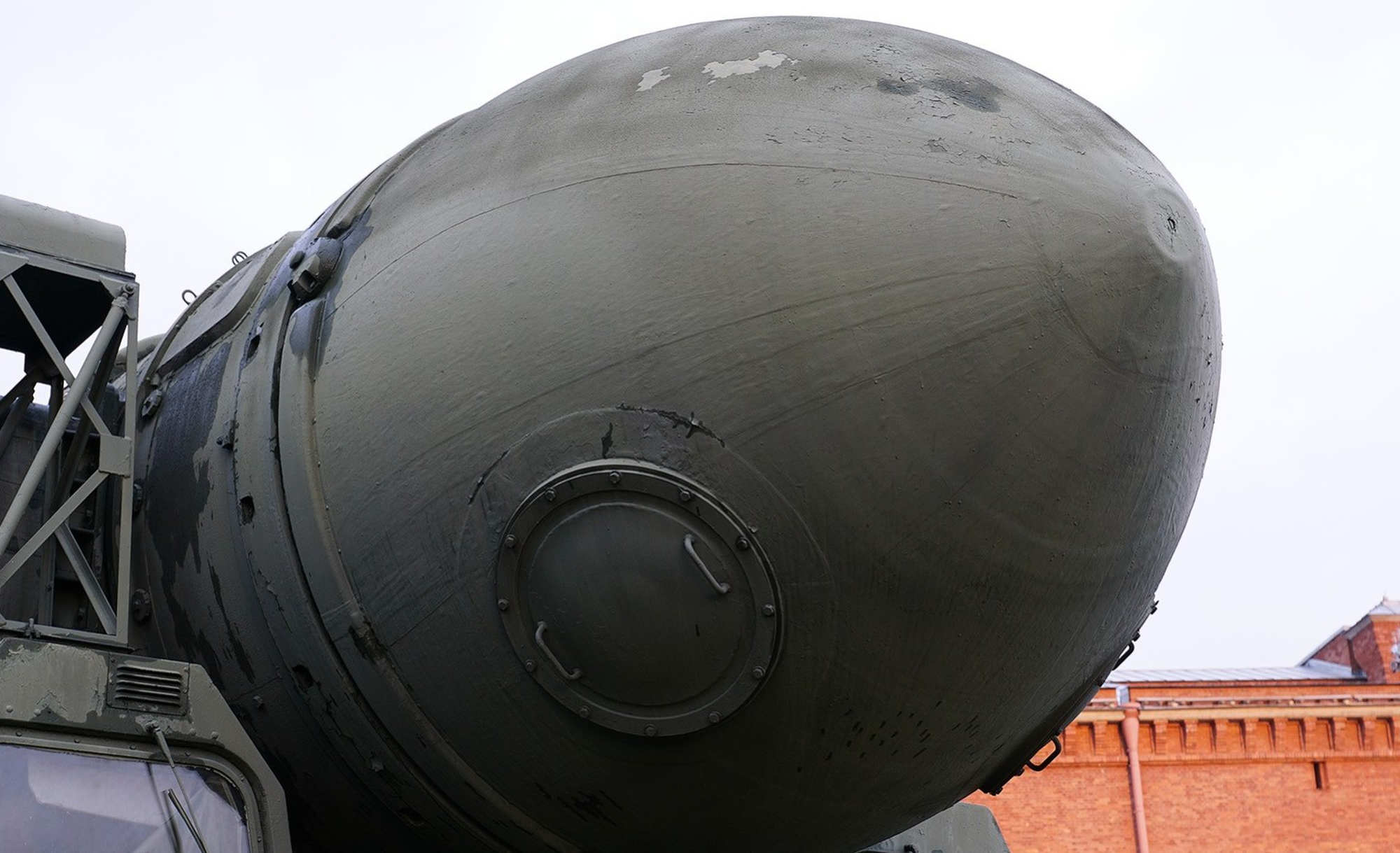

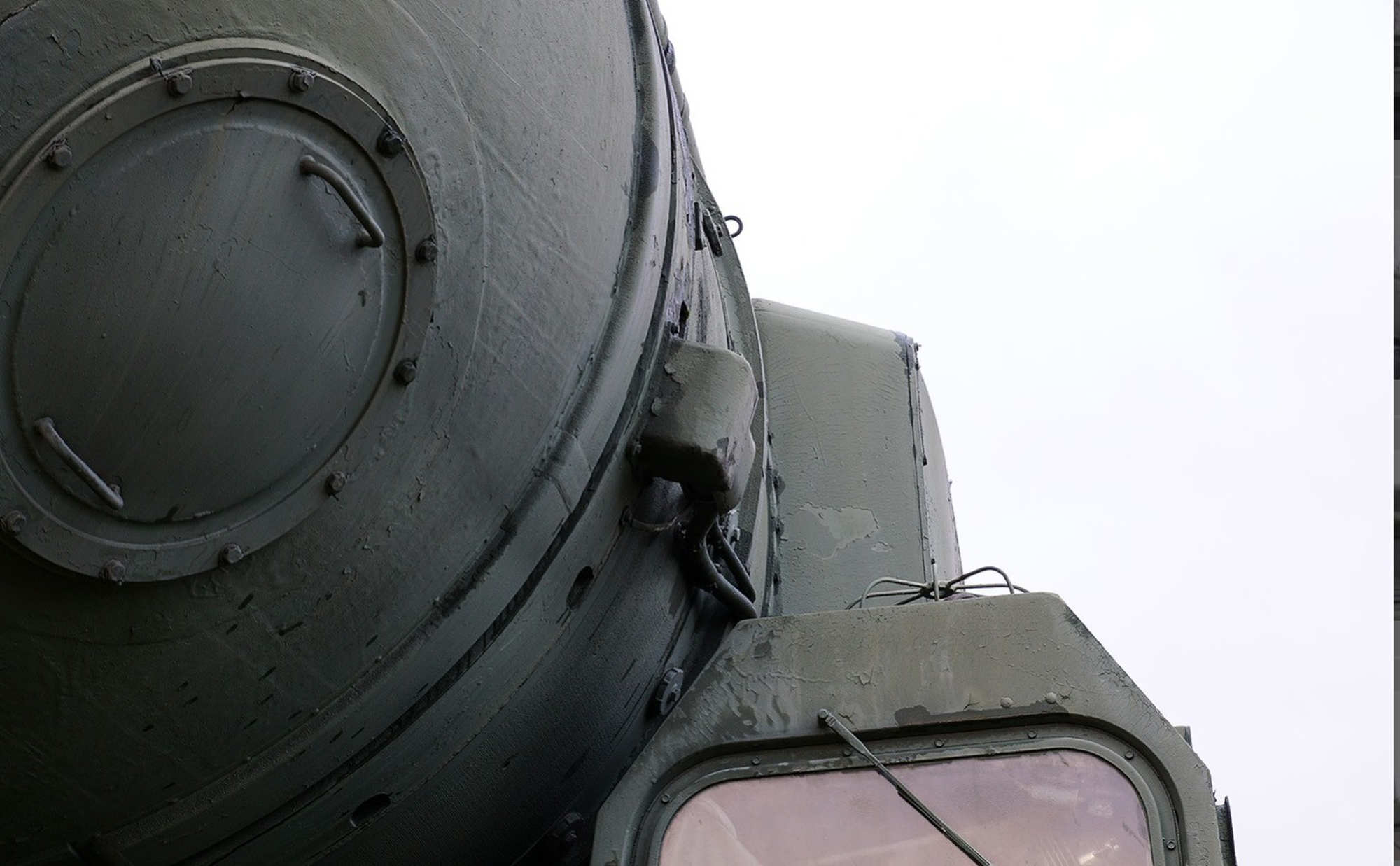

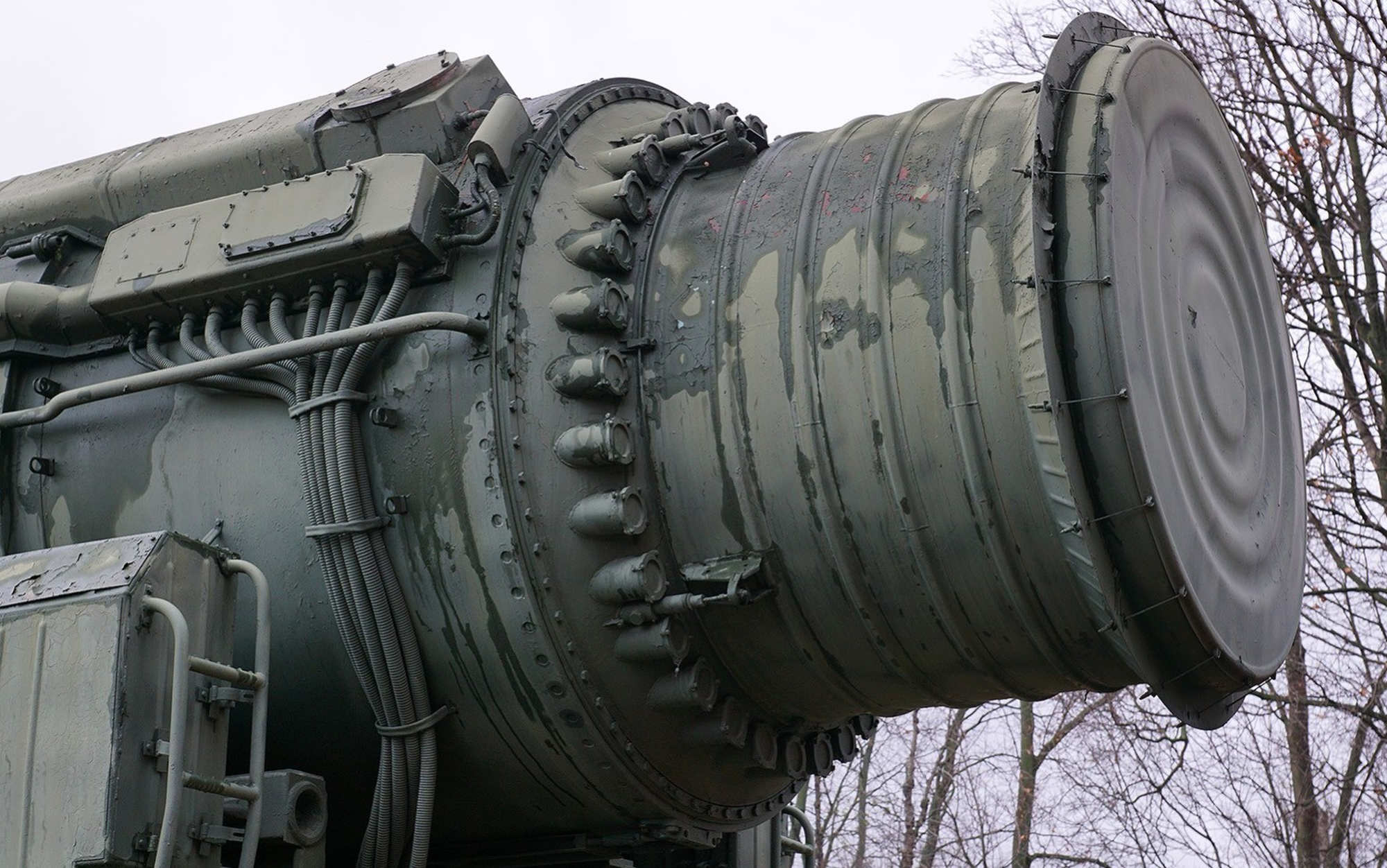

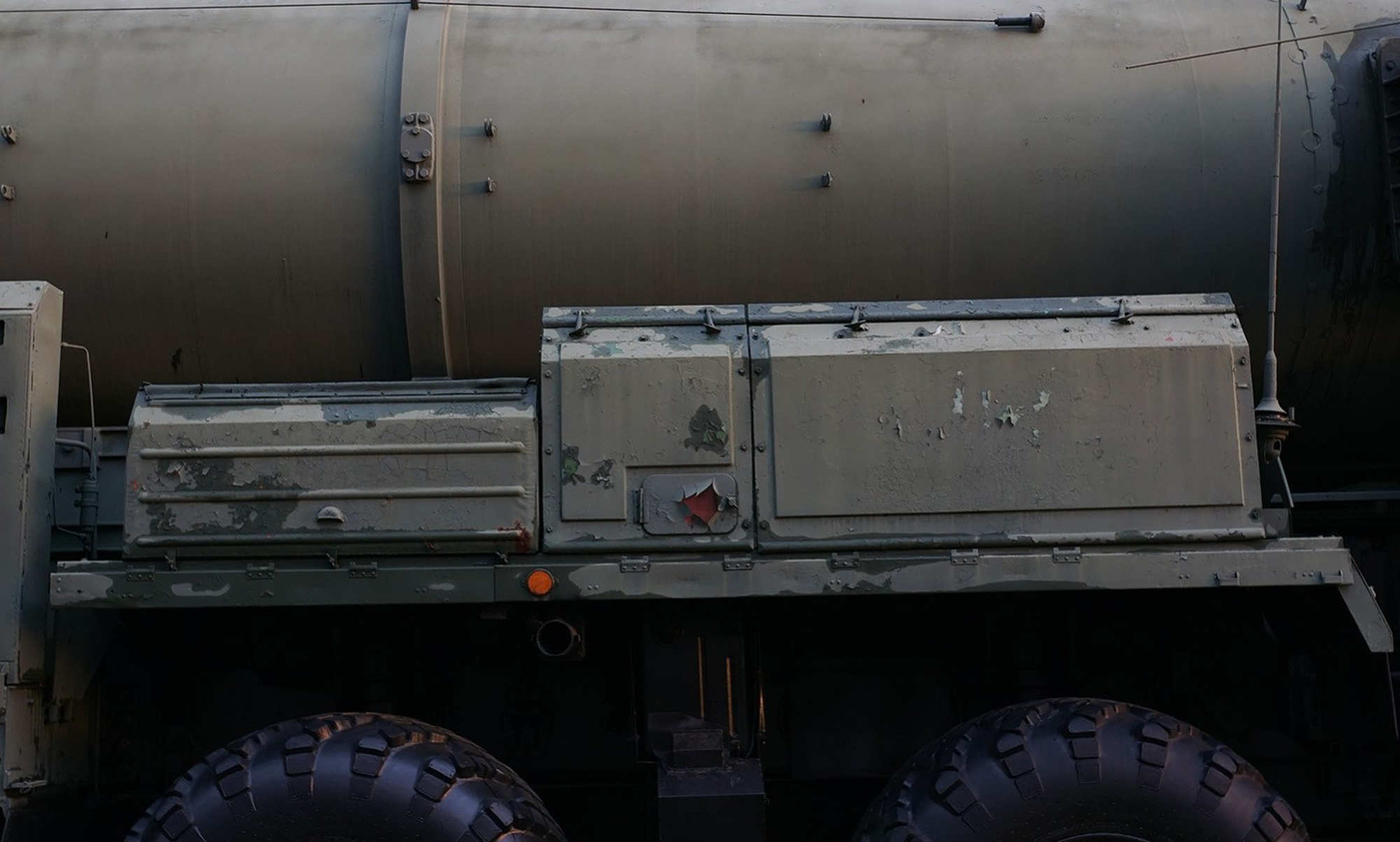

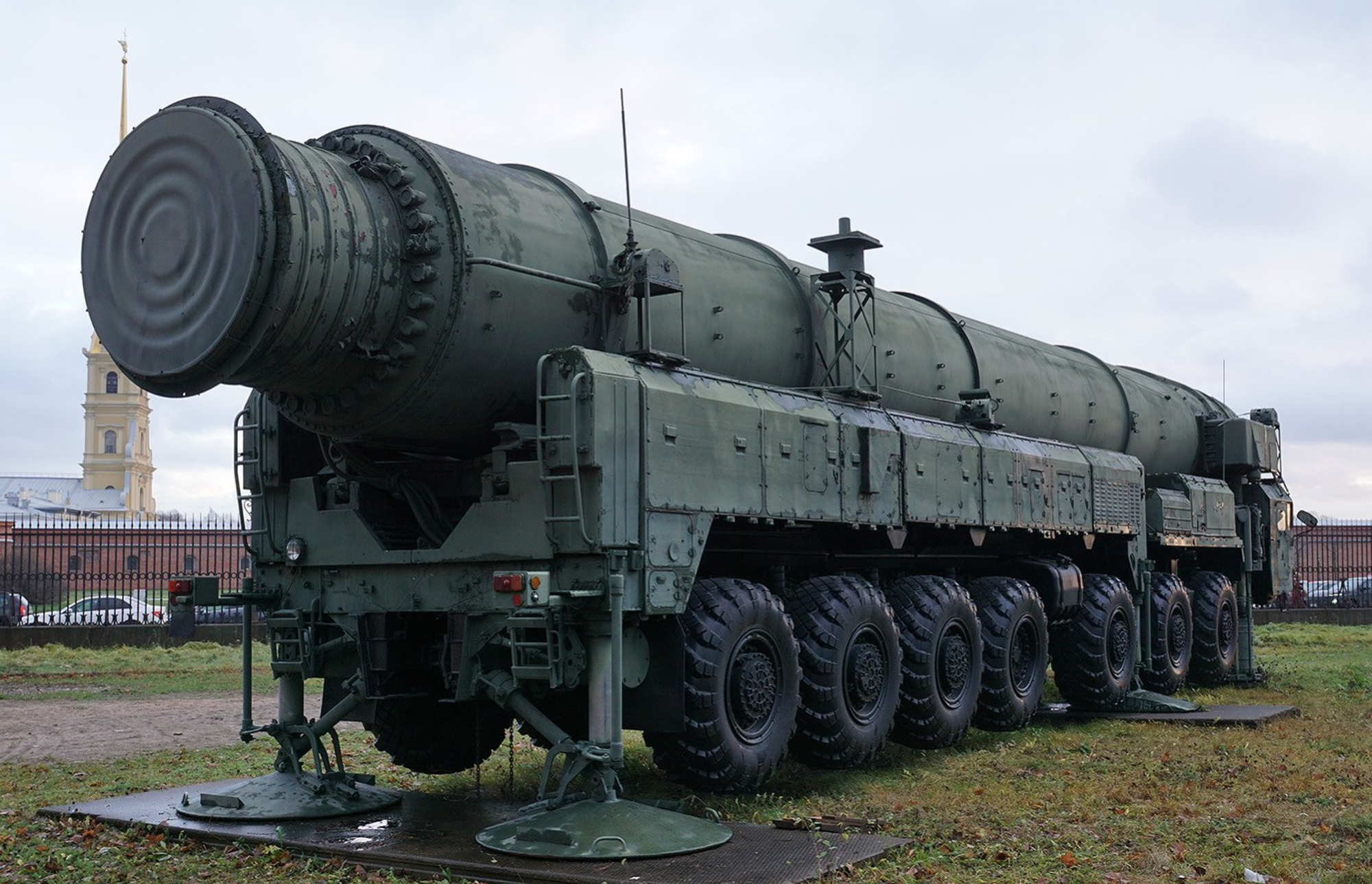

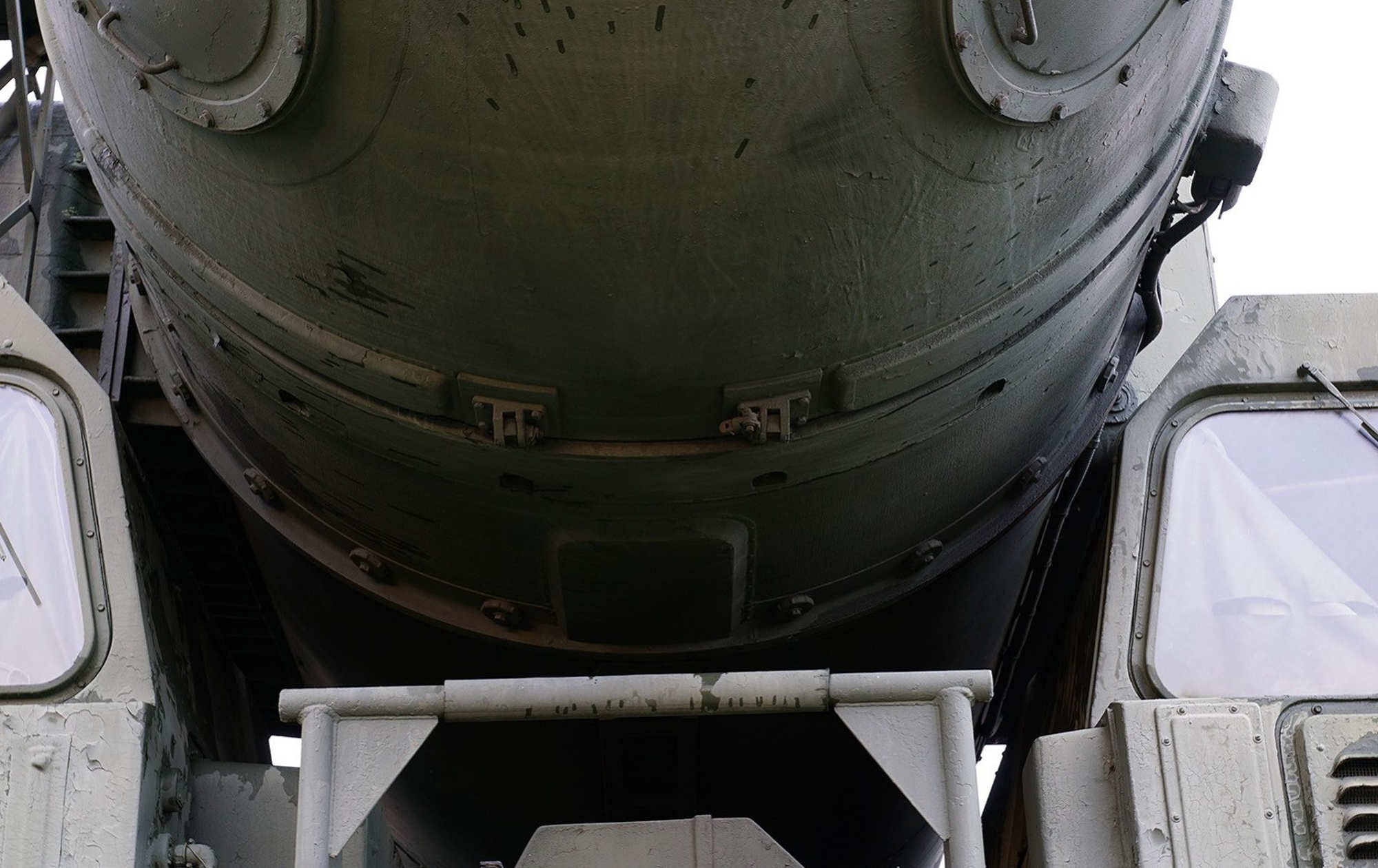

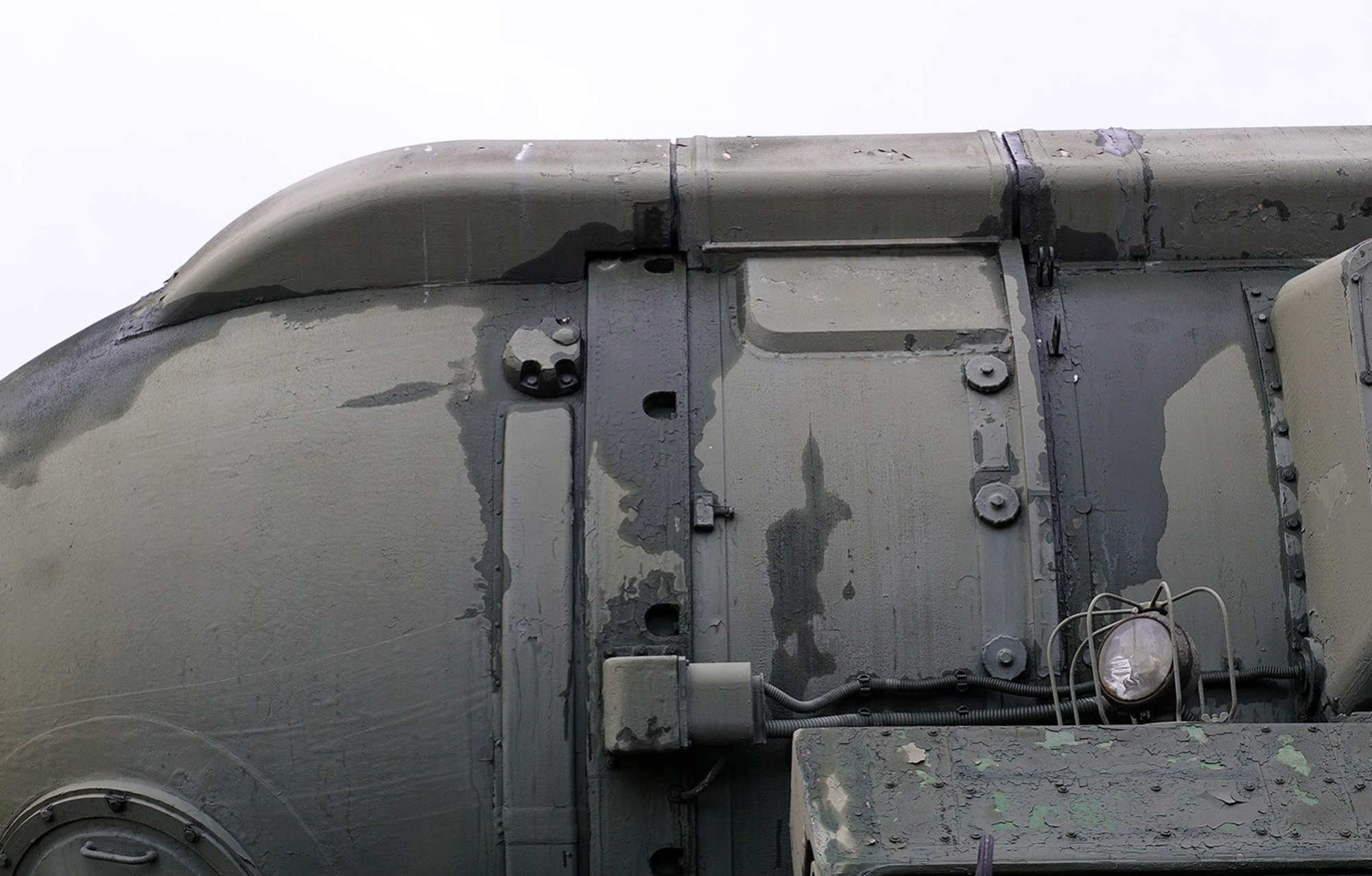

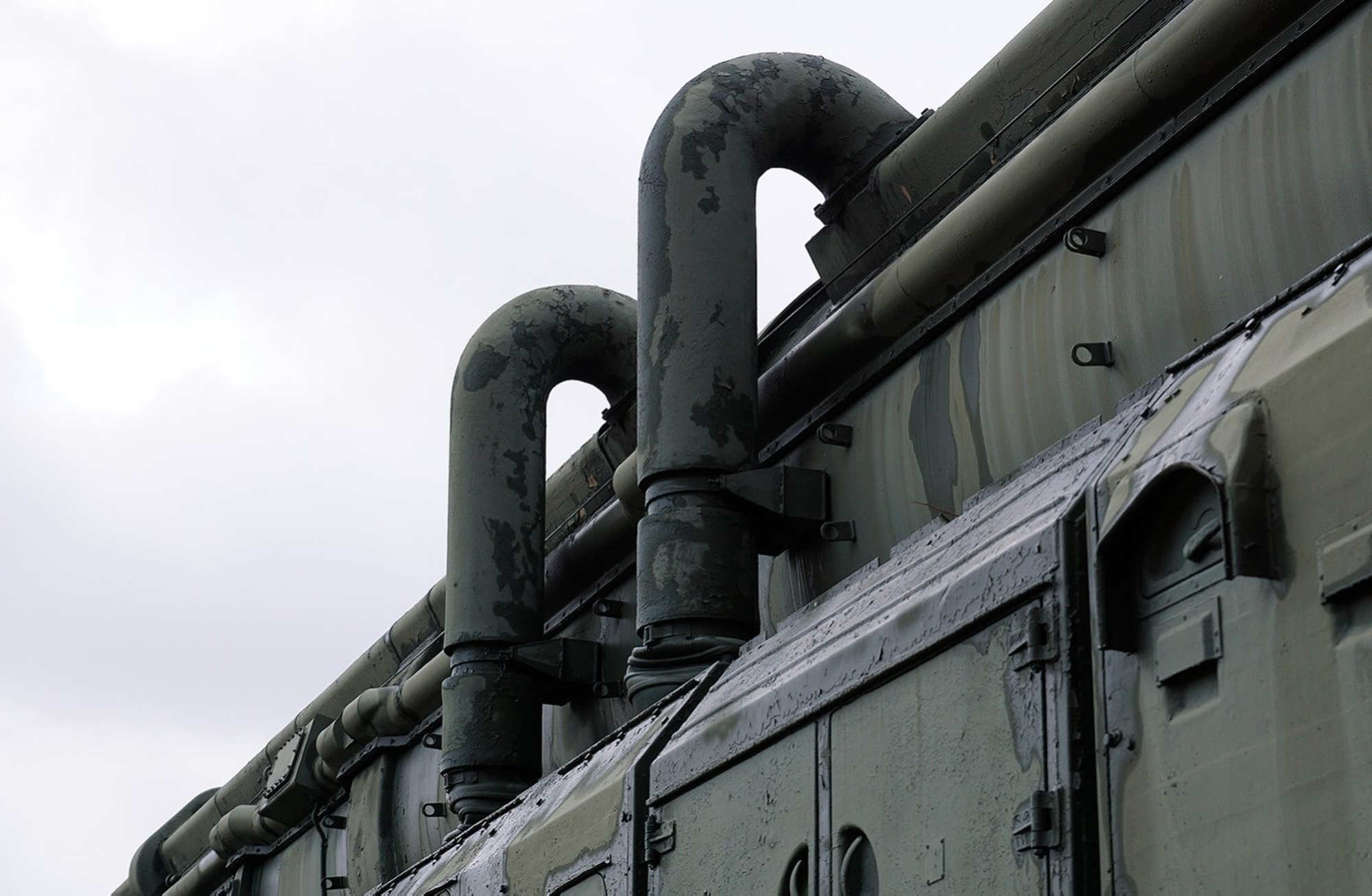

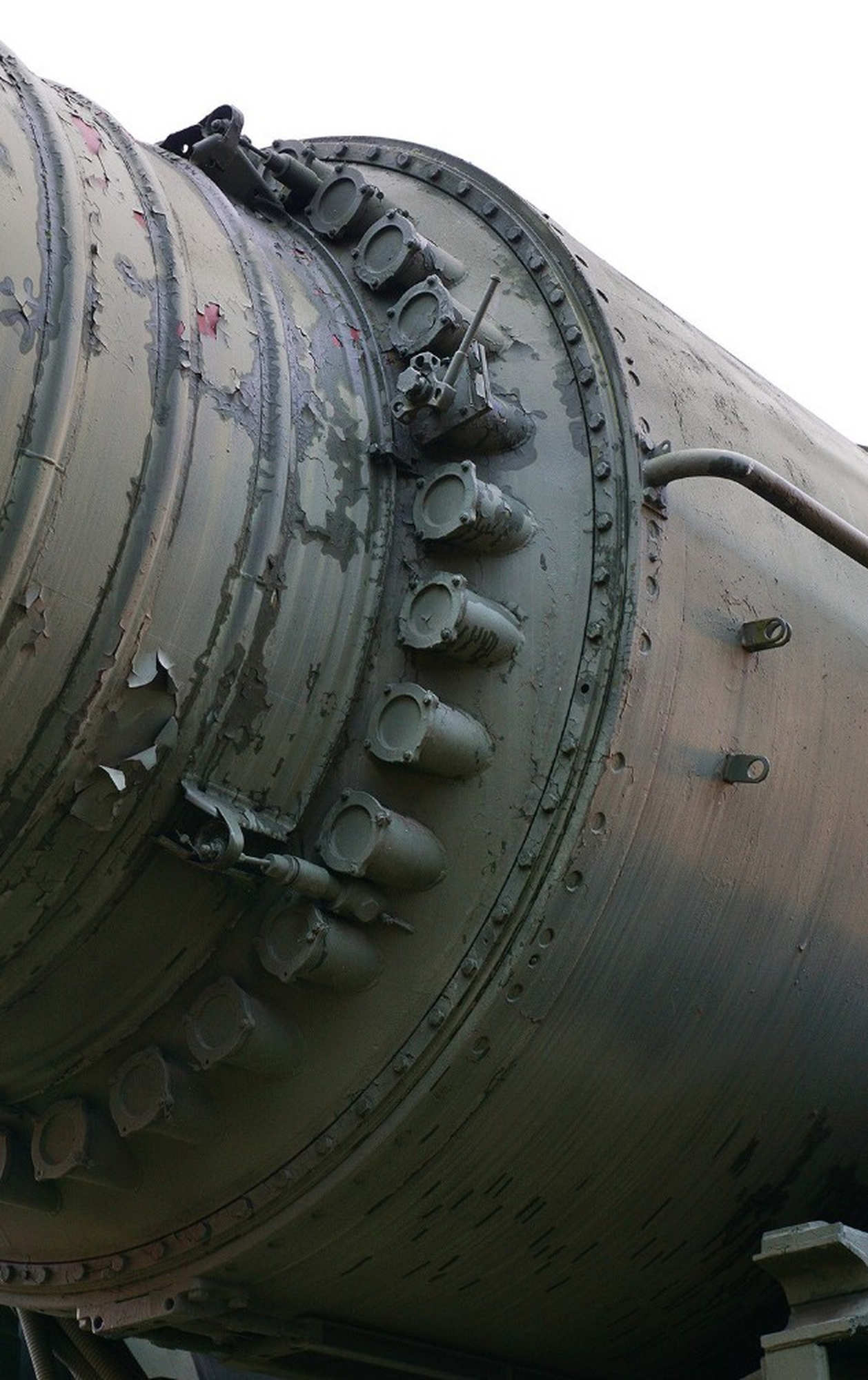

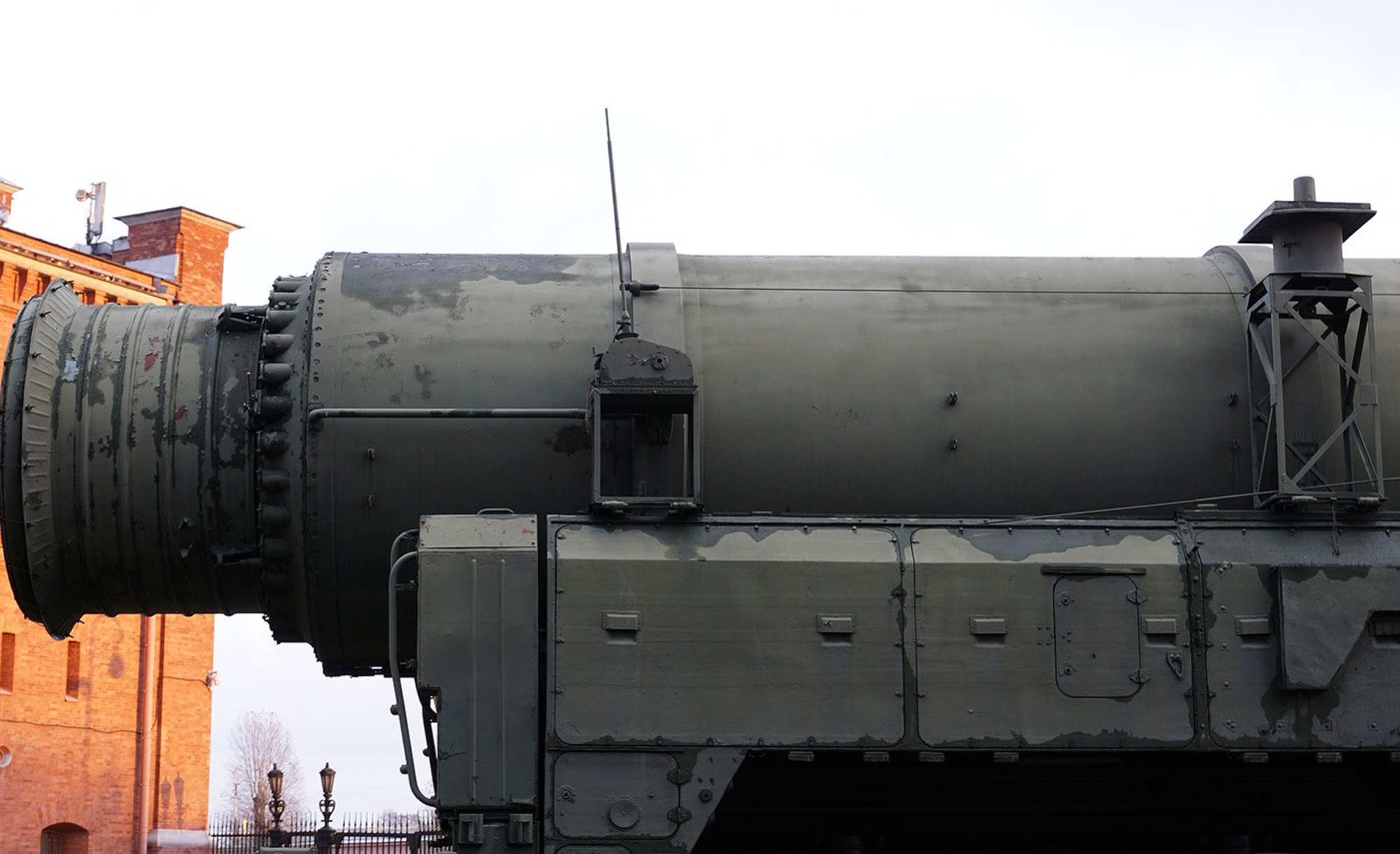

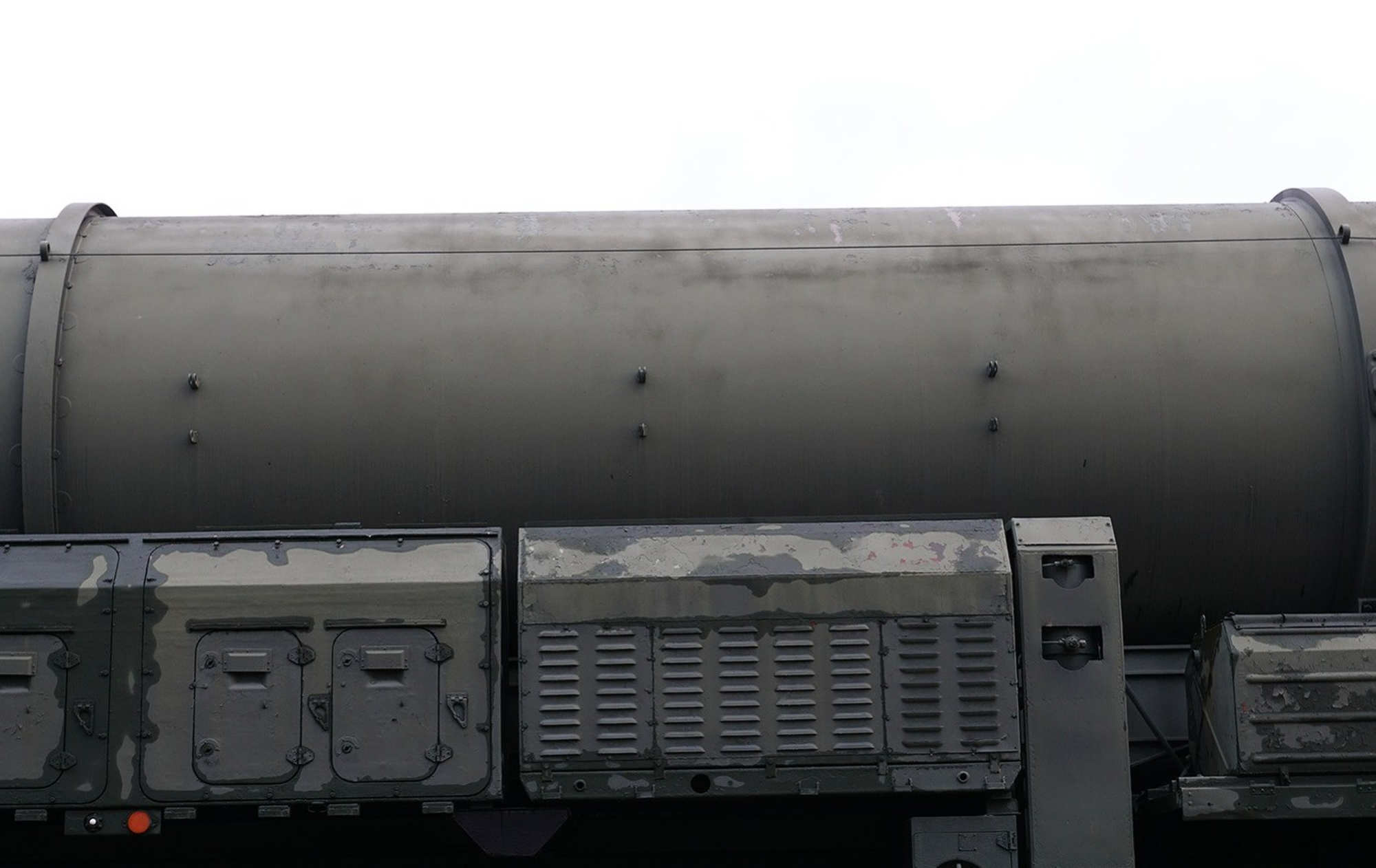

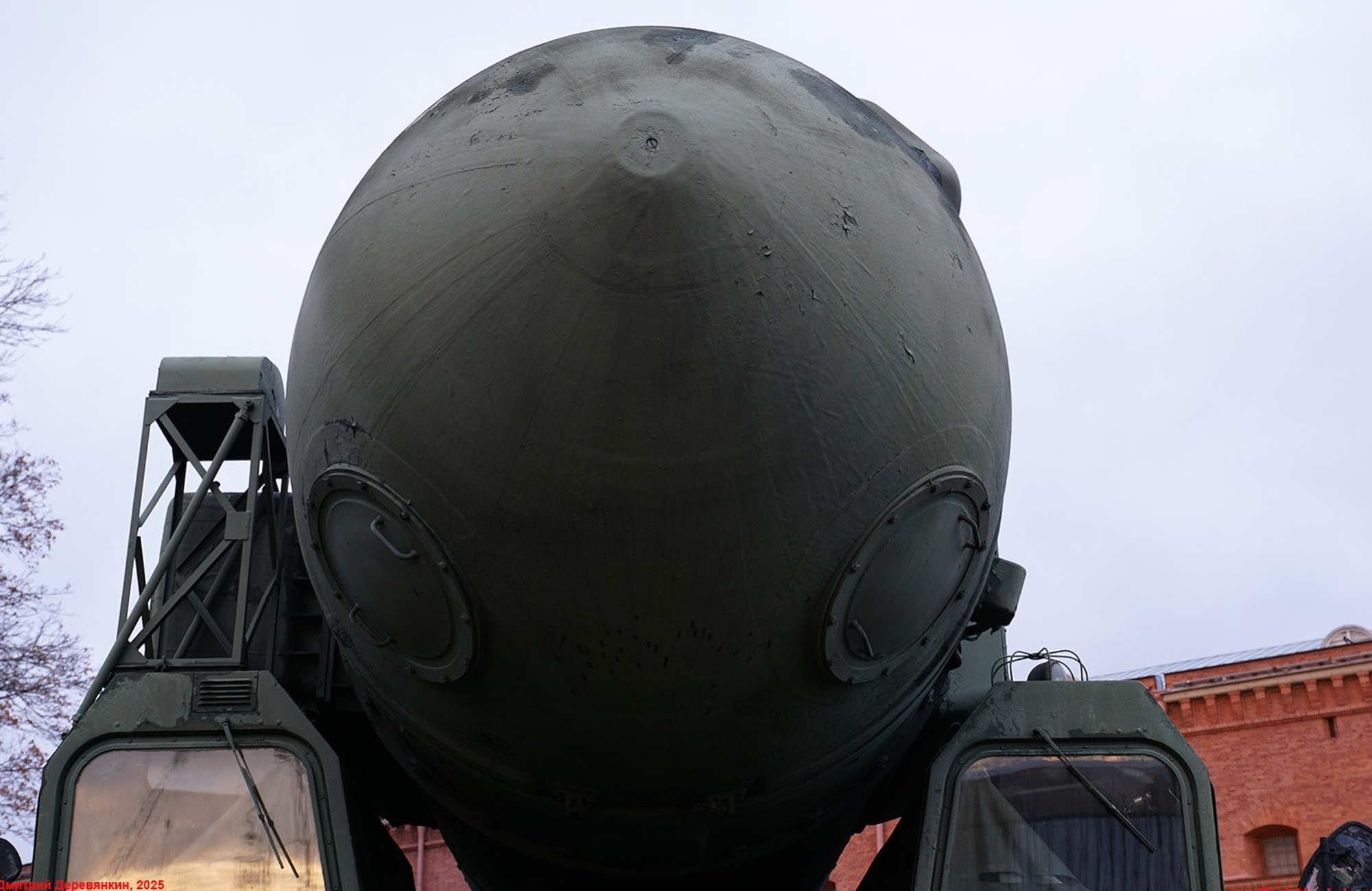

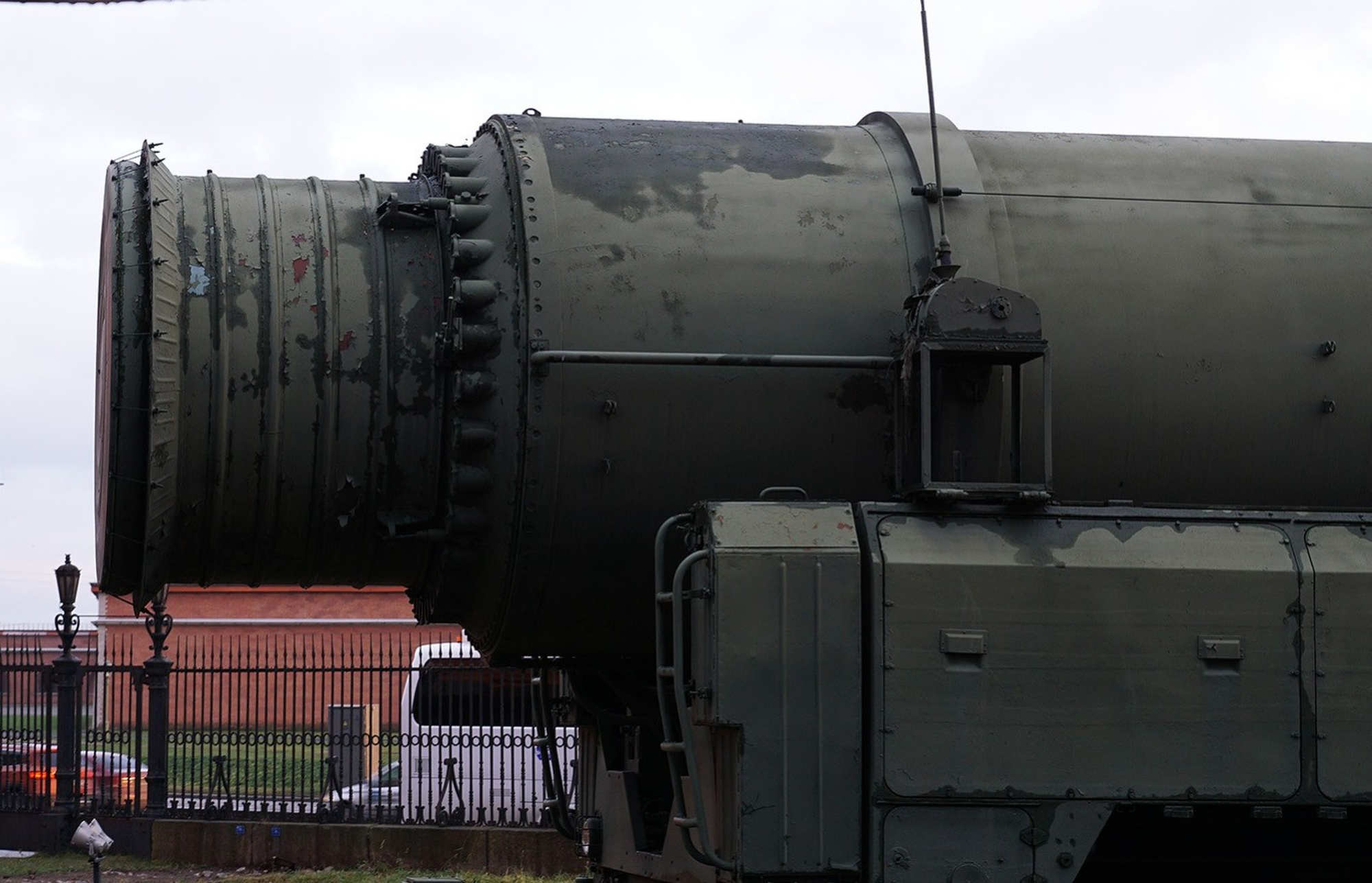

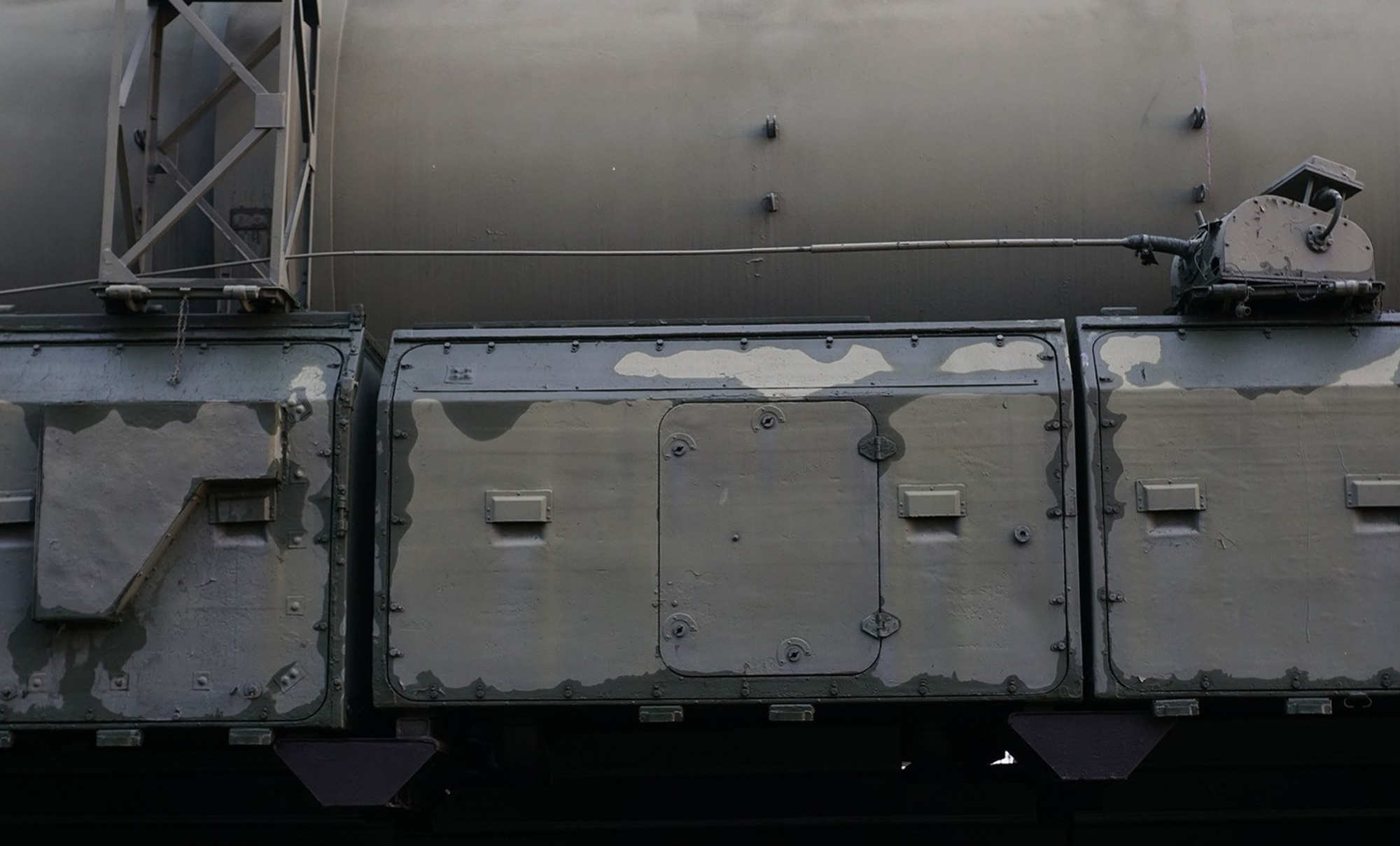

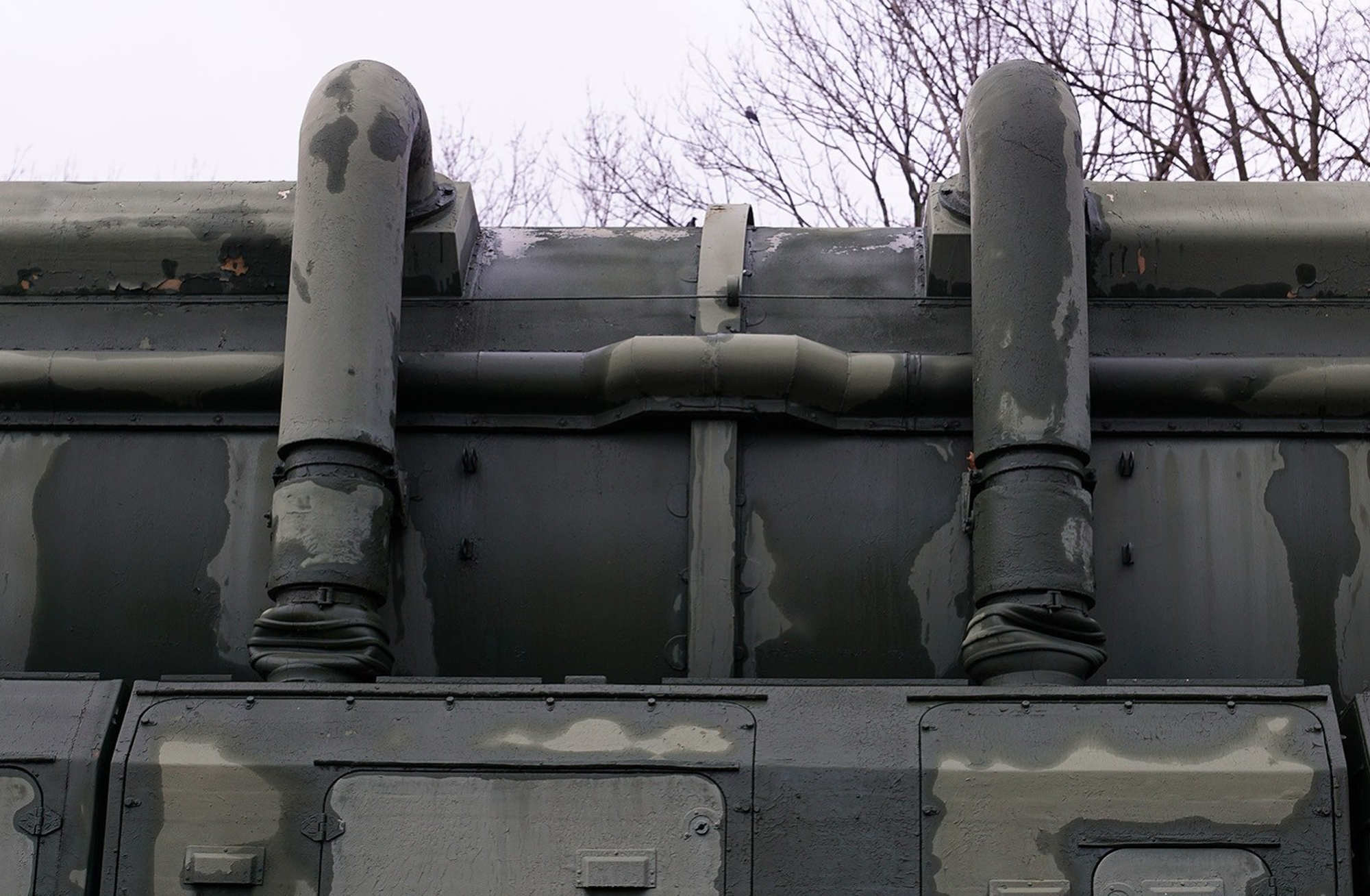

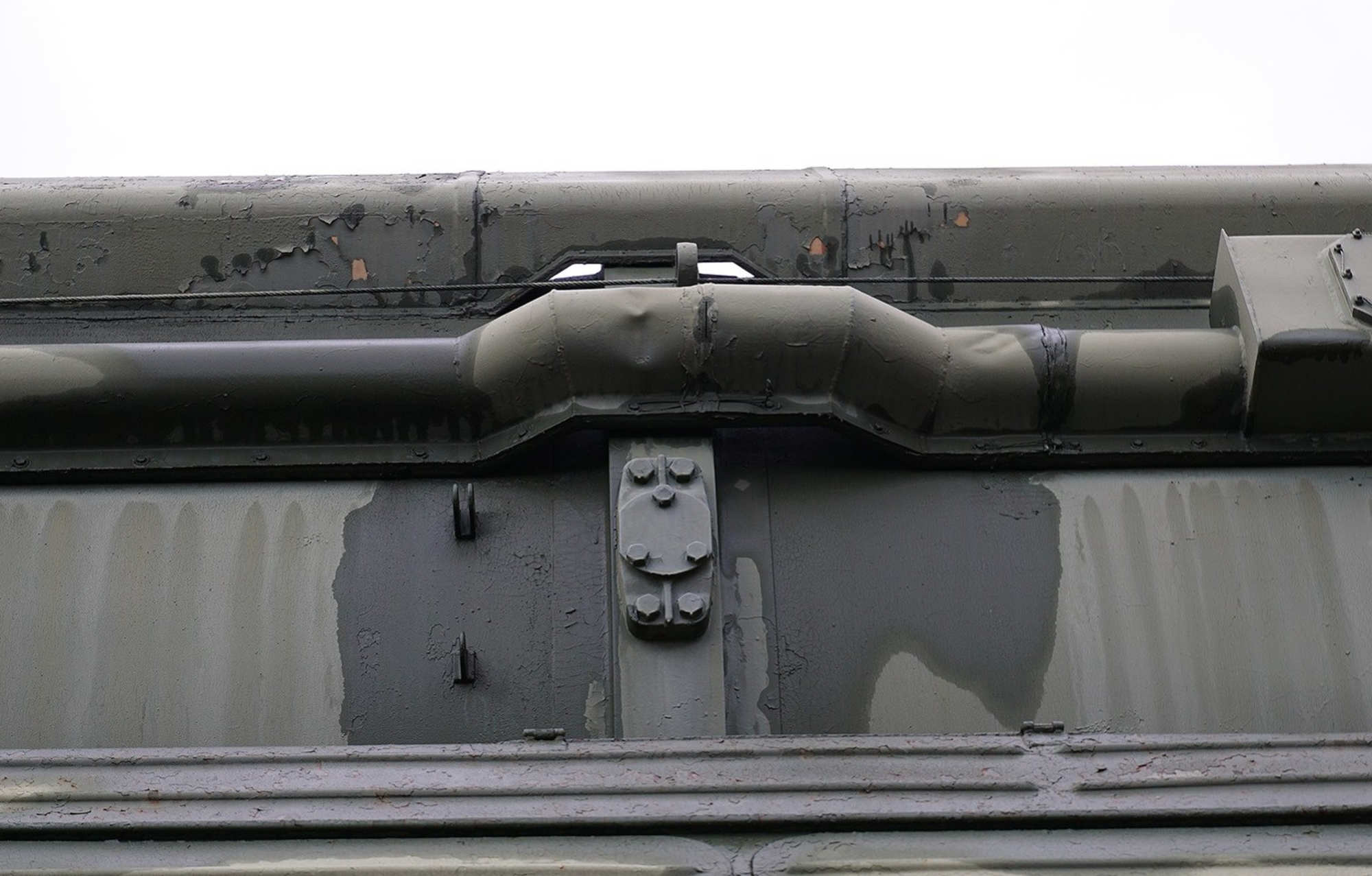

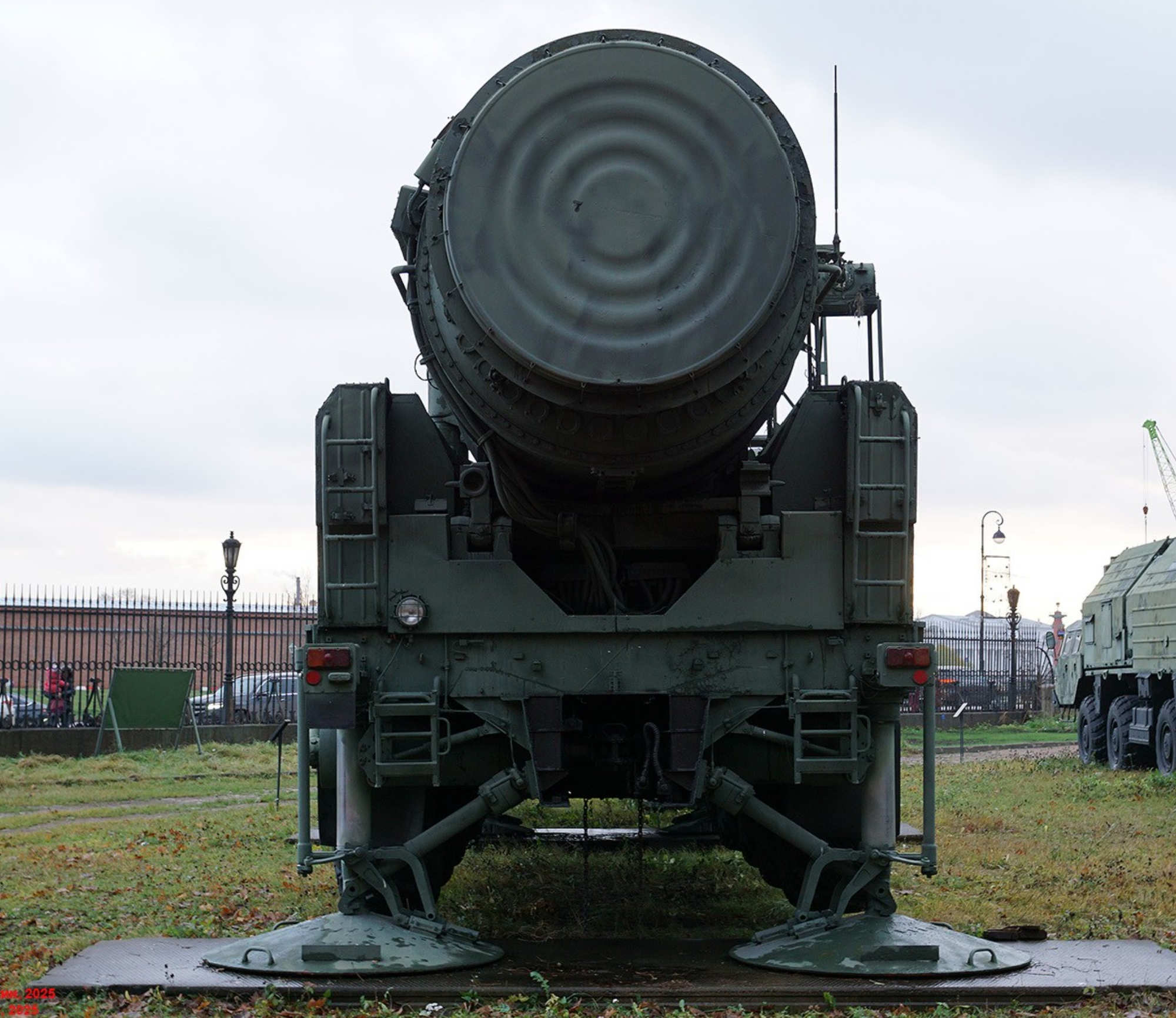

Le Conteneur étanche NBRC,  contient un  missile 15Zh58  d'une longueur de 21,5 m pour un diamètre de 1,8 m
Le système de propulsion du 15P158 Topol SS 25 Sickle) repose sur trois étages à propergol solide, optimisés pour mobilité et lancement rapide depuis TEL 15U168
Étage 1 booster principal
Propergol : Solide composite type RTM1 ou équivalent d'une  poussée de 600 kN au niveau mer
Dimensions : Diam. 1,8 m, longueur 8 m, masse 25 t
Durée combustion : 60 s, vitesse post séparation 3 km/s
Étage 2
Propergol : Solide haute énergie, poussée  250 kN vide
Dimensions : Diam. 1.55 m, longueur 5 m, masse 12 t
Durée :70 s, altitude séparation 100 km
Étage 3 véhicule rentrée
Propergol  Solide, poussée 80 kN.
Dimensions : Diam 1.34 m, longueur 4 m masse 4 t
Guidage inertiel, PBV pour insertion orbite-test MIRV potentielle  rentrée ogive 800 kt
Tout le système assure érection verticale en 98 s, lancement «?à froid?» pour furtivité
Un régiment deploie 9 TEL dans des zones peu habitées bois et steppes Le temps d alert est de  2 minutes
Ces missiles sont déployés  au sein des  Forces de missiles stratégiques (RVSN, Raketnye Voyska Strategicheskogo Naznacheniya) et  ils constituent la composante terrestre de la triade nucléaire russe, responsables des ICBM depuis 1959
Histoire
Les RVSN furent créées en décembre 1959 par Khrouchtchev comme troupe indépendante (équivalente aux VDV),
Elles vont compter à leur apogée au mlieu des années 1980 385 000 hommes avec 1 818 ICBM Ces effecgtifs seront réduites apres 1991 à100 000 hommes en 1996 pour revenir actuellement à 50 000 hommes, equipant environ 300 ICBM limités par New START  avec 1500 ogives principlement des SS 27 Topol M, SS 29 Yars et des SS 18 mod
Le QG  est situé à Vladimir.?
Organisation actuelle
Structure  3 armées  forte de 12 divisions  Chaque division a 9 régiments et chaque  regiment 12 TEL ou silos
Effectifs : ~50 000 hommes, 300+ ICBM (SS?27 Topol-M, SS 29 Yars, SS 18 mod.).

Le missile  Yars est principalement le vecteur dominant avec  70% , modernisation prioritaire ; total ~320 lanceurs, ~1 200 ogives
