Faun SaZgM FS 42.7542 Franziska









SaZgM FS 42.75/42 Franziska (Sattelzugmaschine, schwer, 8x6)
English Translation
Merci à Thomas Hartwing pour ces photos

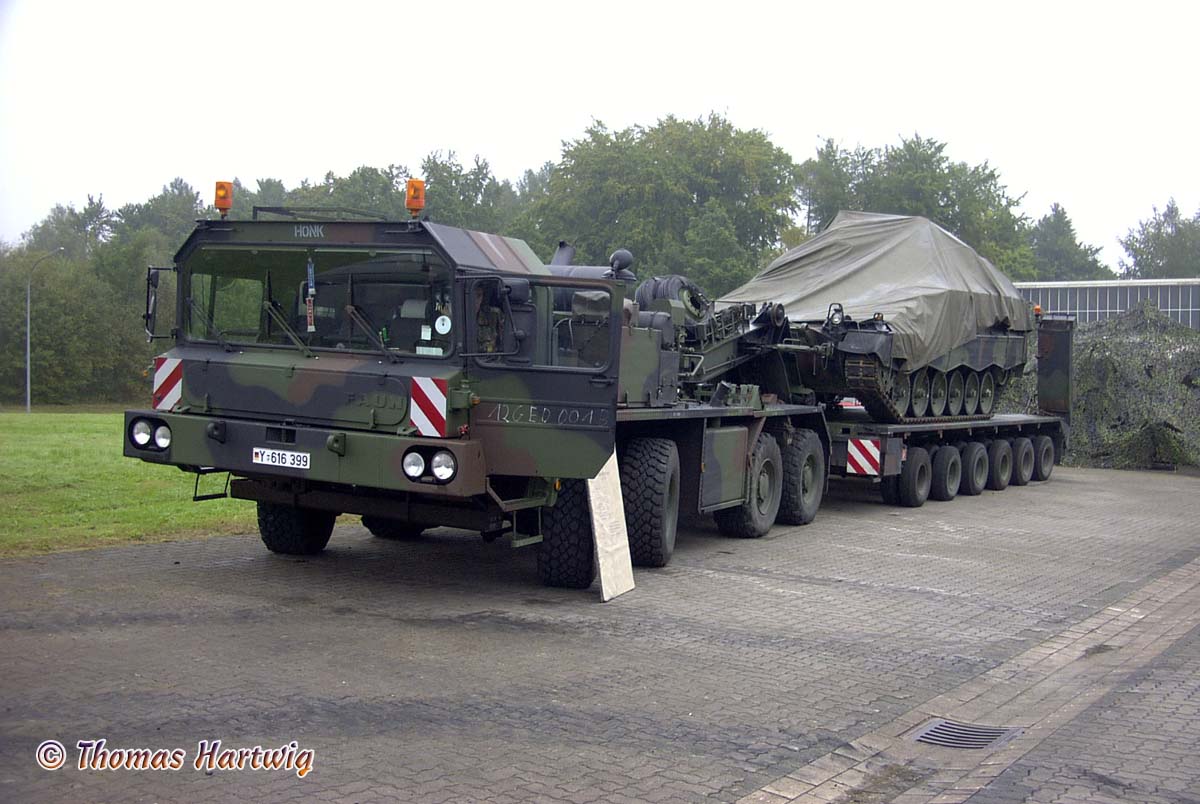

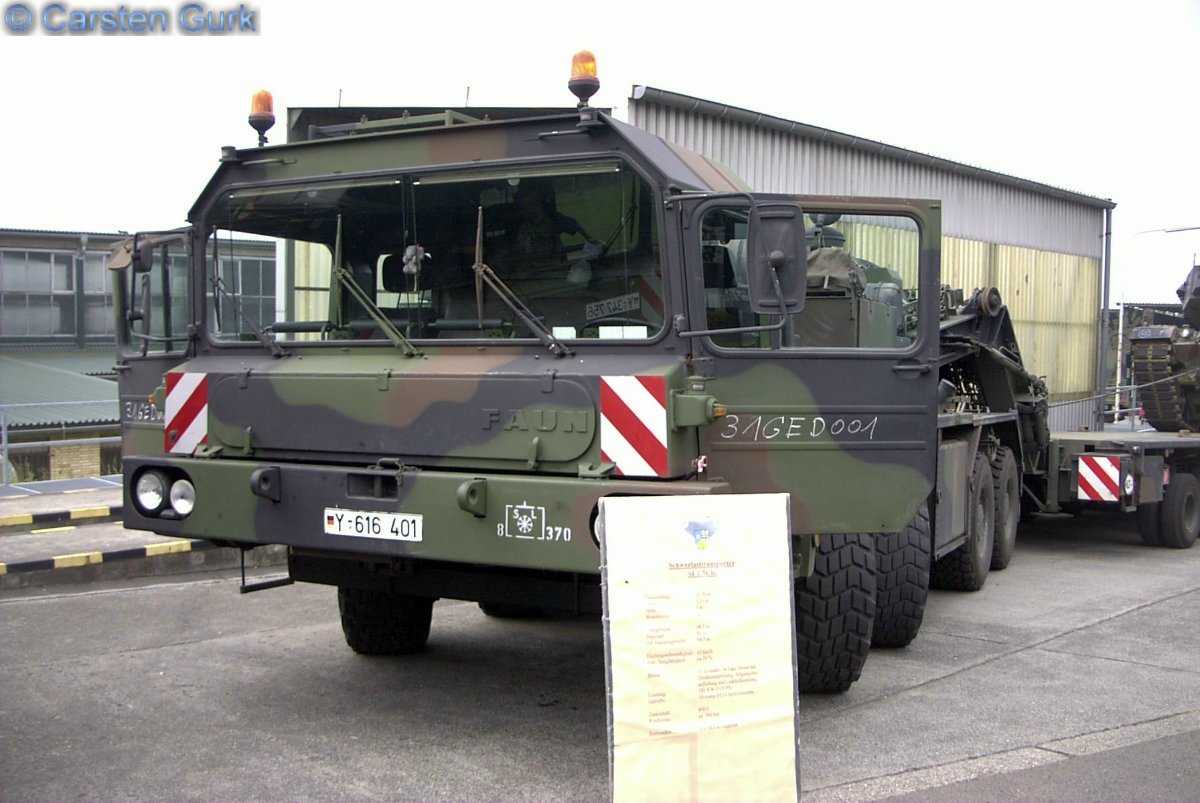

Cet ensemble est composé du tracteur FAUN 56t (SaZgM) 8x6 lourd Franziska et de la semi remorque 56t Kasbohrer. (Bundeswehrbezeichnung: Sattelanhänger 56t, Tieflader, TMIL, 12x0)
Souvent, il est confondu avec le SLT 50 Elephant à cause de ses ressemblances extérieures
Le FS SaZgM 42.75/42 qui est le nom complet de Franziska - a été développé par FAUN en réponse à l’entré en service du Char t lourd Leopard II de 56 tonnes suite à la nécessite de posséder d’un moyen de transport pour pouvoir déplacer ce nouvel char
Le FAUN 56t (SaZgM) 8x6 lourd Franziska appartient à la troisième génération de véhicules, et il est différent de l Elefant A noter que le nom Elephant n'est pas un nom officiel.
La Bundeswehr en 1989 a acheté un total de 49 engins
Pour des raisons de coût, il ne recevra pas un système Tout terrain complet et il a été construit presque entièrement avec des éléments issus de la gamme civile

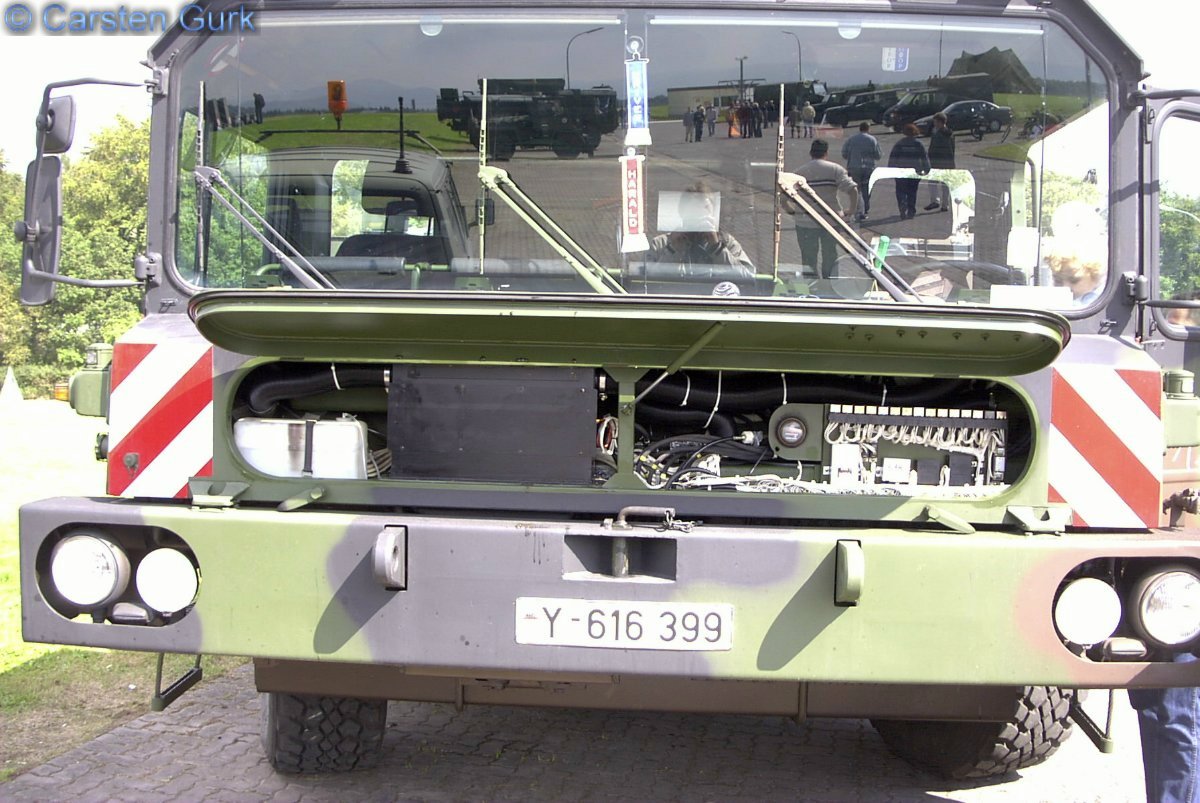

Le premier, troisième et quatrième axe sont propulsés par un moteur refroidi par air de 525 ch turbo diesel V12 KHD. Le moteur et toutes les pièces de moteur (engrenages, essieux, freins) viennent de la gamme civile et sont fragiles
Contrairement à la SLT 50 éléphant, le second axe n'est moteur

Internet

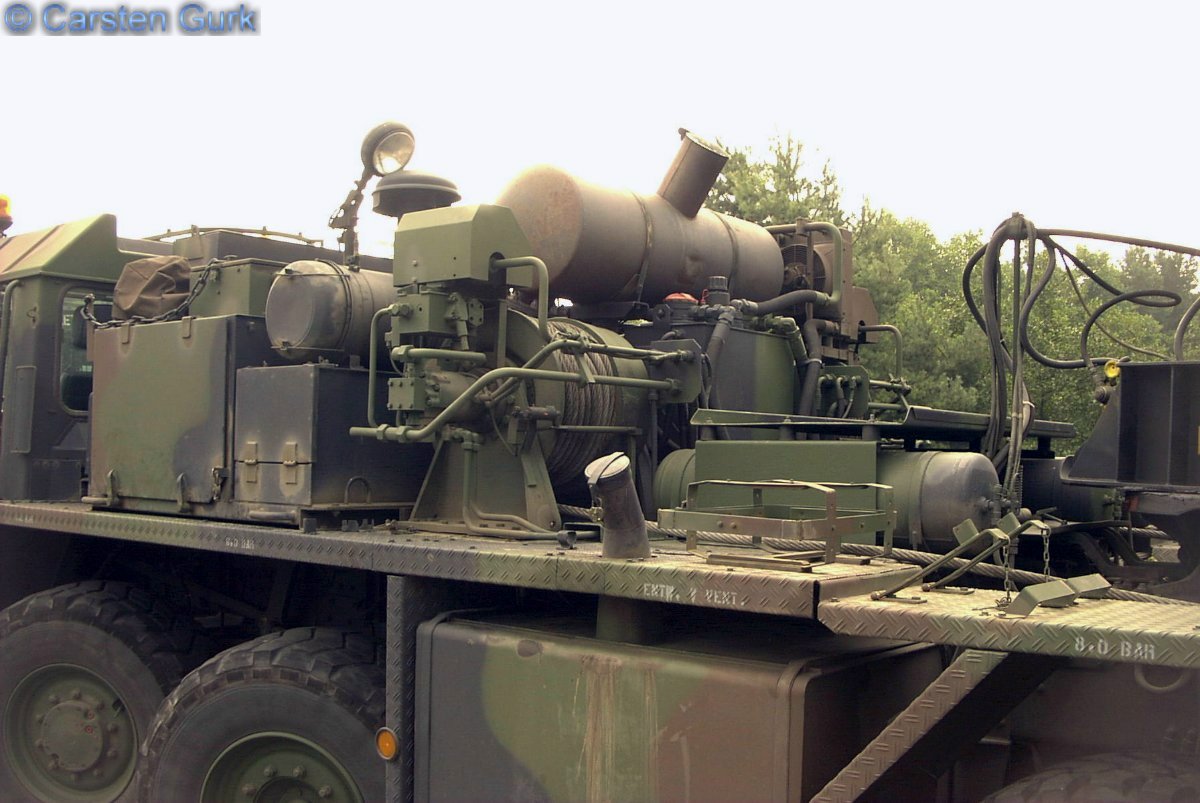

Il est équipé de deux treuils lourds, puissant chacun de 18,6 tonnes de traction. Le poids total autorisé pour la traction est de 39,7 tonnes.
Par défaut, le SaZgM est largement utilisé avec un attelage comprenant la semi-remorque de 56t Kasbohrer.
Le semi-remorque est surbaissée et possède 6 essieux avec un train de pneus jumelé et sans modification il peut emporter une charge utile de 56 tonnes, assez pour charger le Leopard 2 A4 et le Gepard.
L'espace de chargement mesure 9,10 m x 3,15 m. et la charge est répartie sur six essieux avec 24 pneus issus eux aussi de la gamme civile Parmi les six axes, les quatre derniers sont dirigeables
En 1993, une importante mise à niveau a été effectuée sur les ailes qui on été renforcées,
Le système de traction a lui aussi été renforcé
Avec l'introduction du Leopard 2A5 et A6 la semi remorque a été à nouveau modifié avec le système appelé "Stabilitätsholm," qui avait été soudé sous le châssis ce qui porte la nouvelle charge utile a désormais 59,7 tonnes.
En outre, les ailes avant les amortisseurs et les rampes d'accès ont reçu une entretoise pour la renforcer ce qui compliquer le chargement sur la plate-forme Par contre il peut charger les camions MAN de 10 tonnes.
A défaut de la semi remorque 56t Kasbohrer remorque, le Franziska SaZgM également être couplé avec une semi remorque de 52t tout terrain Vierachsauflieger.
Caractéristiques techniques schwer SaZgM (8 × 6) mit Anh. 56t
Équipage 4
Poids vide 37,7 tonnes
PTAC 94,5 tonnes
Charge Utile 56Tons
Longueur 19,7 m.
Largeur 3,15 m
Hauteur 2,8 m
Moteur
Turbo diesel V12 525 ch KHD. Refroidi par air
Cylindrée 19144 cm3
Vitesse sur autoroute 72 kmh
Vitesse sur la route de 62 kms / h
Vitesse tout terrain 40 km / h
Consommation 100 litres/100 km
Autonomie 700 km
Arme (Autodéfense) 1xMG 3 sur Drehringlafette



Voir Aussi See Also
Semi rem Kasbohrer Sattelanhänger 56t Tieflader TMIL 12x0
  Semi  rem KasbohrerSattelanhänger 52t, Tieflader, mil, gl, 8x0
Tracteur Faun Schwerlasttransporter SLT 50-3 Elefant
 Tracteur Faun Schwerlasttransporter SLT 50-3 Elefant Modulare Schutzausstattung( MSA)


SaZgM FS 42.75/42 Franziska (Sattelzugmaschine, schwer, 8x6)


This whole is composed by the 56t tractor unit (SaZgM) heavy 8x6 Franziska and the trailer 56t Kasbohrer. (Bundeswehrbezeichnung: Sattelanhänger 56t, Tieflader, tmil, 12x0)
Often he was confised with the SLT 50 elephant, du at outward similarities often .
The SaZgM FS 42.75/42 - full name of Franziska - was developed by Faun in response to 56t heavy Leopard II because of the introduction of this new tank need and a new armored truck of the increased weight could carry
The heavy Franziska van belongs to the third Generation of vehicles, with the name Franziska unlike Elephant is not an officially established name.
The Bundeswehr in 1989 purchased a total of 49 armored trucks
For cost reasons, he do not receive complete off-road systeme and he was built almost completely with commercial components The first, third and fourth axis of SZgM is powered by an air-cooled turbo 525 hp V12 diesel engine KHD. The engine and all engine parts (gears, axles, brakes) correspond mainly civilian production and cheapen it considerably
In contrast to the SLT 50 elephant, the second axis is not driven and he receive a diesel engine used by KHD.
He was equipped with a two heavy winches, each with 18.6 tons pull. The permissible total weight is proud 39.7 tons.
By default, the SaZgM is used heavily as a train in connection with the trailer of 56t Kasbohrer.

Internet


The low-bed trailer has 6 axles with twin streets tires and no modifications can carry a payload of 56 tons, enough for the superheavy Leopard 2 A4 tanks and Gepard.
The cargo area measures 9.10 m x 3.15 m., the load is distributed over six axles with 24 commercial tires. Of the six axes, the last four are again steered
In 1993 a major restoration carried the fenders have been strengthened, the wind changed and created additional wiring closet space
With the introduction of the Leopard 2A5 and A6 was again modified the trailer
The 56t trailer for this was slightly modified with an extra “Stabilitätsholm,” which was welded under the truck bed. making the new payload is now 59.7 tons.
Furthermore, fenders before the shock absorbers and the ramps have a spacer, so that they now be perpendicular to the loading platform and are not easy out.
In addition, fenders were added in front of the shock absorbers and spacers between the ramps. The ramps are inclined in this position no longer easy to transport cargo area through which now permits the transport of the MAN 10t gl.
Except with the 56t (or 59t) trailer, the SaZgM Franziska also be coupled with the terrain Vierachsauflieger 52t.
Technical data SaZgM schwer mil (8×6) mit Anh. 56t
Crew 4
Empty weigth 37.7 tons
Gross Vehicle Weigh 94.5 Tons
Payload 56Tons
Length 19.7m
Width 3.15 m
Heigth 2.8 m
Engine
air-cooled turbo 525 hp V12 diesel engine KHD.
Power 19144 cm3
Speed on Higthway 72 km /h
Speed on road 62 kms/h
Speed all terrain 40 kms /h
Consomation 100 litres/100 kms
Range 700 kms
Weapon ( Self defense) 1xMG 3 in Drehringlafette
