Les Turmzielfernrohr TZF étaient des lunette de visée monoculaire spécialement conçue pour les canons et mitrailleuses Elles permettait au tireur d'utiliser avec précision le canon ou la mitrailleuse car son grossissement et son large champ de vision contribuaient à une acquisition et un engagement rapides de la cible. Turmzielfernrohr signifie littéralement « jumelles de visée de tourelle ».

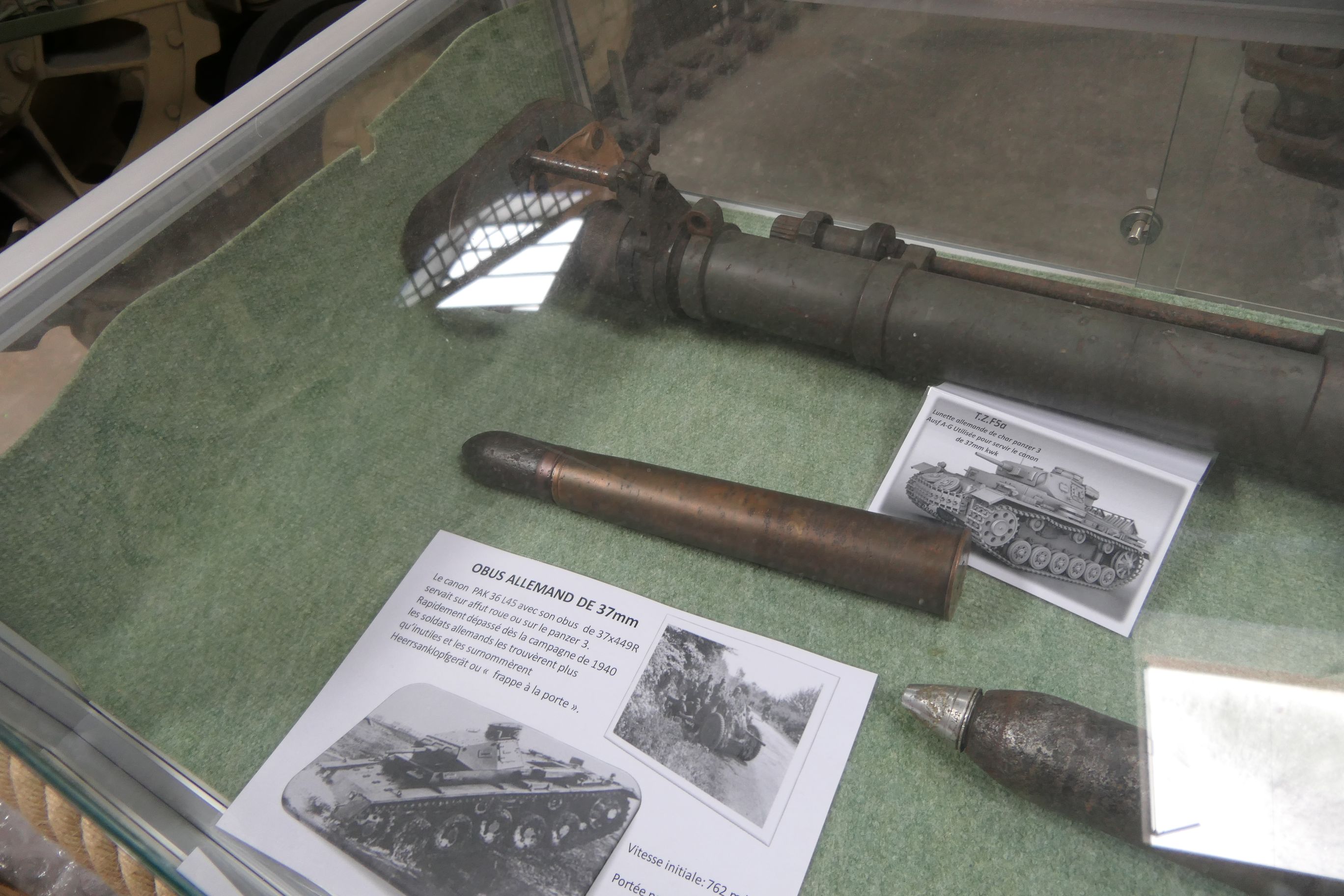

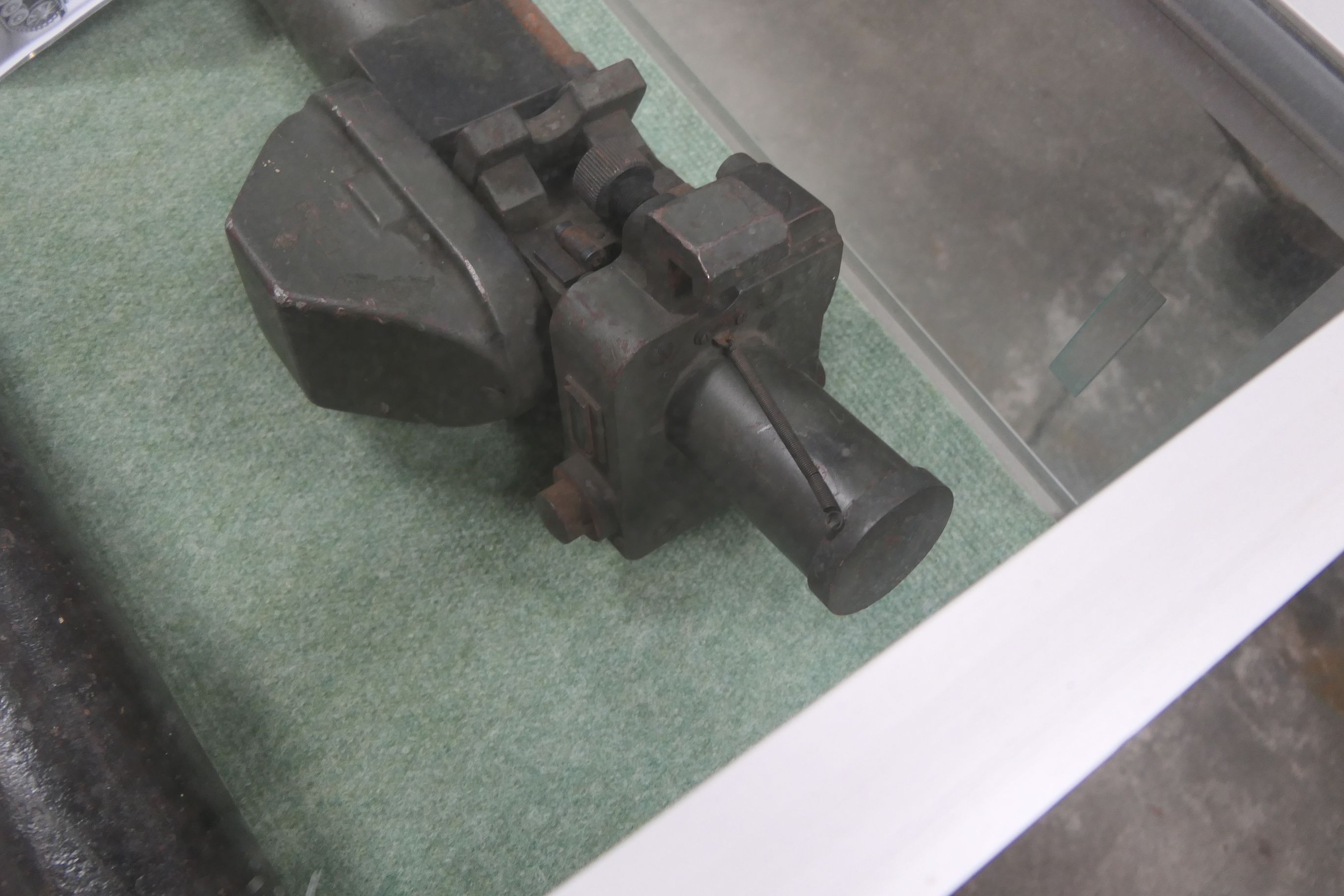

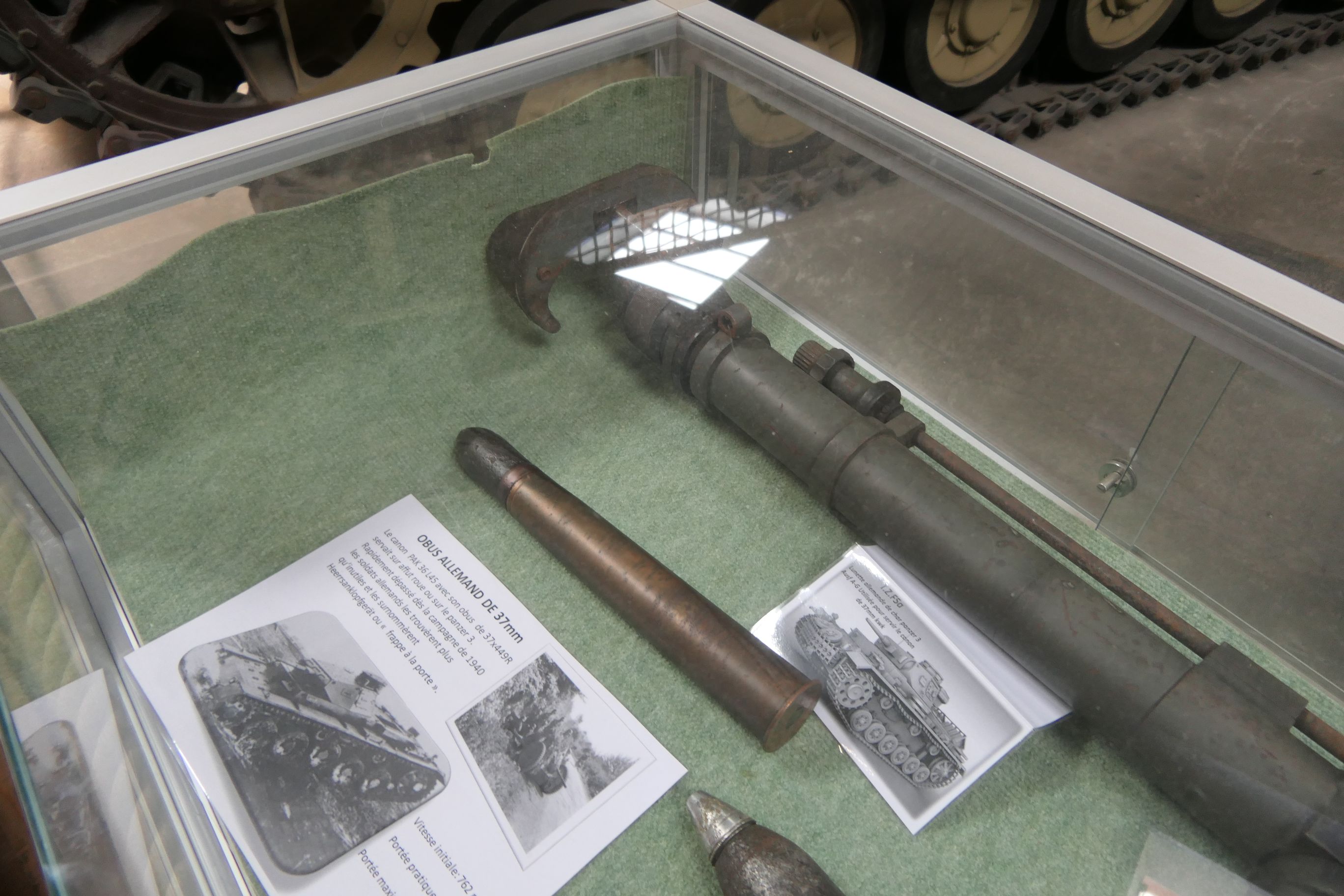

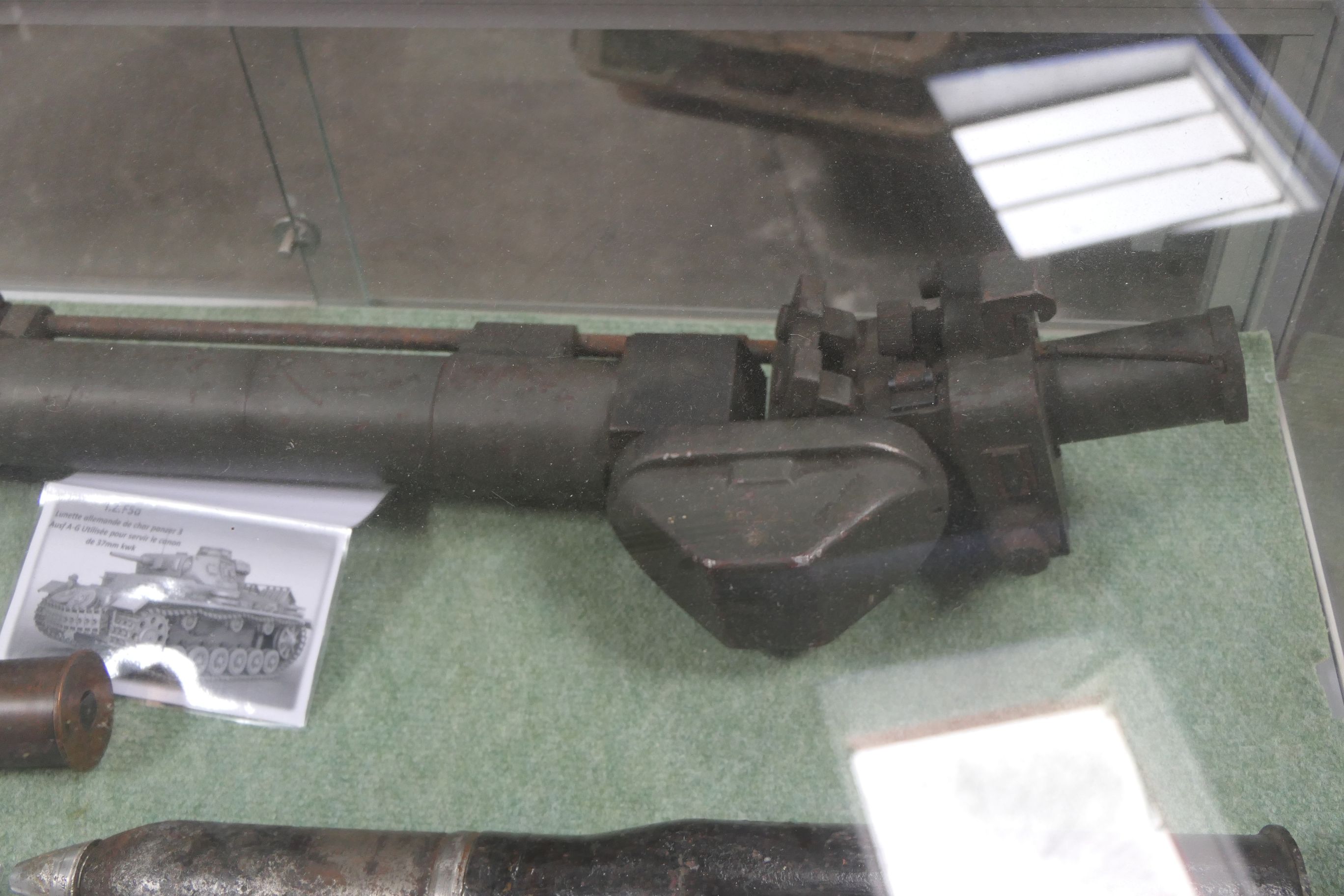

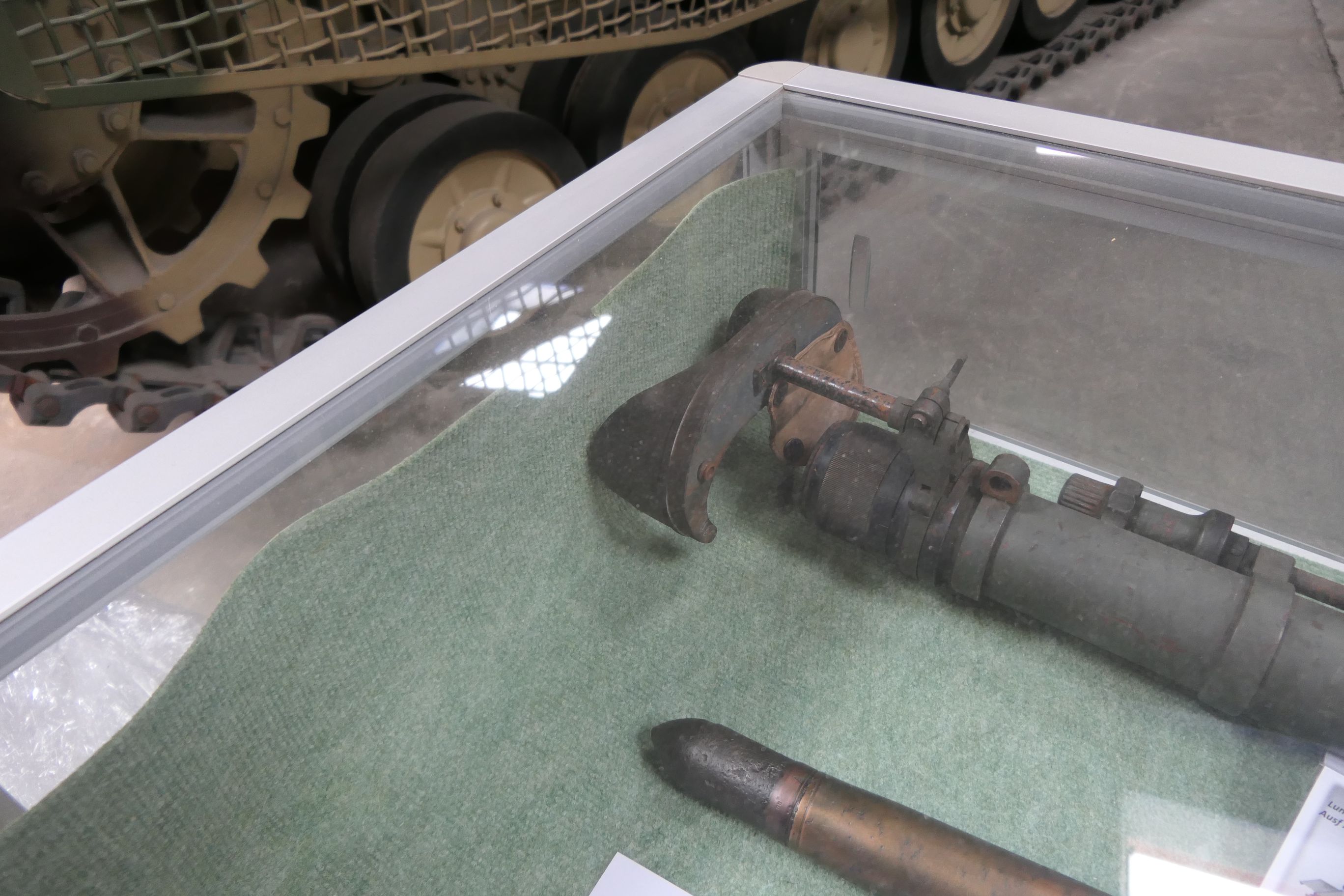

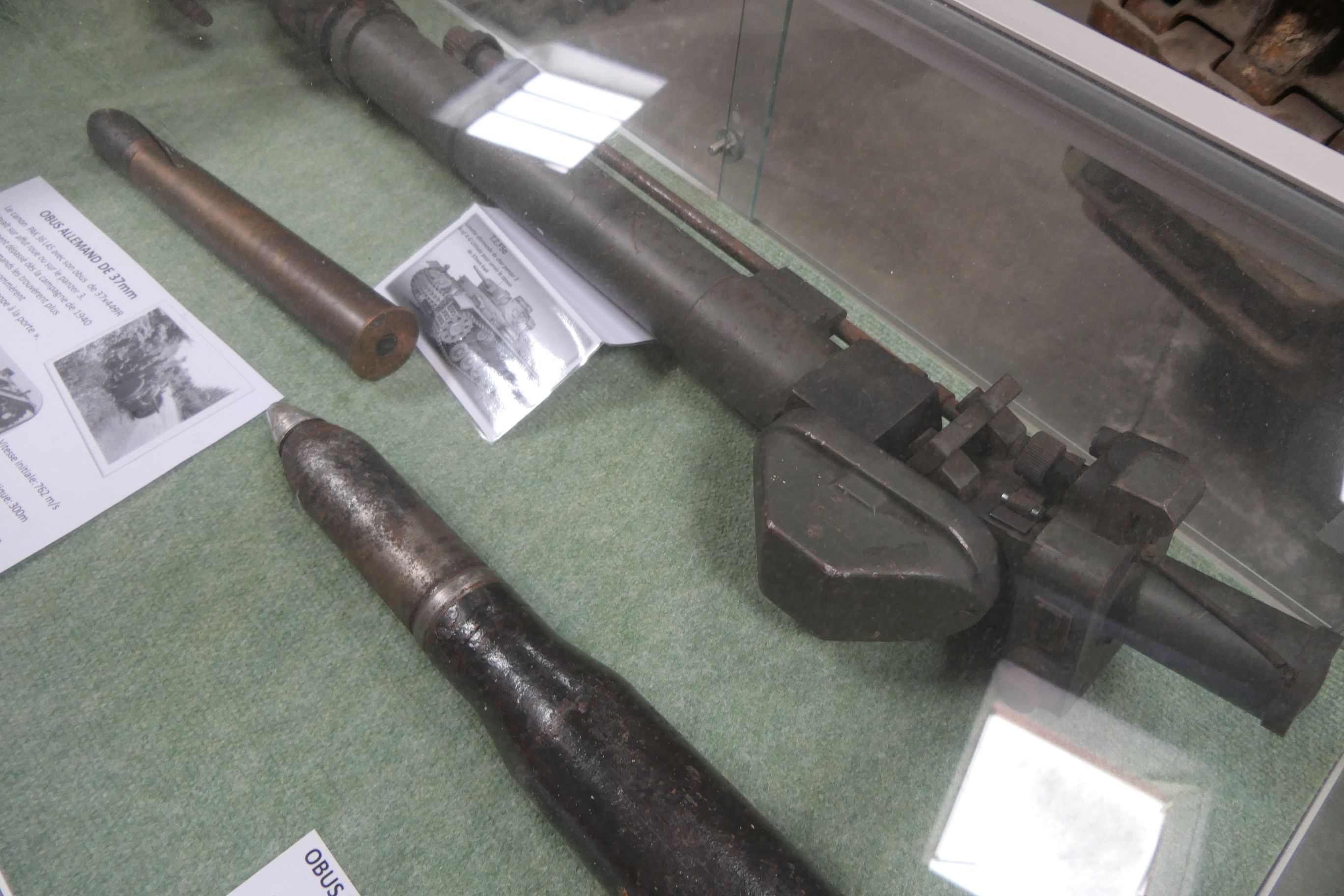

T-F 5e, abrégé par la Turm-zielfernrohr 5e, était un lunette télescopique monoculaire allemand cibler les canons de combat, avait 2,5 incréments et un 25e champ de vision. Il a été utilisé dans les versions de la voiture moyenne Panzer III armée du canon de 5 cm KwK 39
Historique
Sous l'effet de la gravité terrestre, un obus tiré par un canon tombe vers le sol. Cette chute dépend principalement du temps de vol de l'obus. Par conséquent, plus la cible est éloignée et plus la vitesse de l'obus est faible, plus la chute vers le sol est importante. On parle également de chute . Les armes à tir direct, comme les canons de chars et antichars, ont généralement une vitesse initiale (V°) d'obus relativement élevée. C'est particulièrement vrai pour les munitions antichars traditionnelles qui utilisent l'énergie cinétique pour pénétrer le blindage de leur cible. Cela rend leur impact relativement faible. Cependant, leurs cibles sont également relativement petites et se déplacent fréquemment à une vitesse considérable. Par conséquent, même de faibles différences de portée auront un impact significatif.
Outre les munitions antichars traditionnelles, les chars et les canons antichars utilisaient fréquemment des obus explosifs contre des cibles non blindées. Pendant la Seconde Guerre mondiale, les munitions antichars explosifs (HEAT) ont également été introduites. Leur efficacité ne dépend pas de la vitesse de l'obus. En fait, leur efficacité est souvent meilleure à faible vitesse, ce qui a posé quelques problèmes aux artilleurs antichars allemands lors de l'introduction des munitions HEAT.Pour ces raisons, une estimation précise de la distance était essentielle pour atteindre la cible. Pour y parvenir, des viseurs ont été conçus pour faciliter l'estimation de la distance de la cible. Mesures Strich (mil) Durant la Seconde Guerre mondiale, l'armée allemande utilisait le système mil ( Strich en allemand ), également utilisé aujourd'hui par l'OTAN. Ce système permettait au tireur d'effectuer rapidement des calculs mentaux pour estimer la portée et la taille des cibles.Dans ce système, un cercle imaginaire centré sur le canon est divisé en 6 400 sections appelées Strich ou mil . Avec ce système, un mil équivaut à environ un mètre à une portée d'un kilomètre, à environ deux mètres à deux kilomètres etc Conception de réticule allemande Estimation de la portée Les réticules allemands étaient conçus pour aider les artilleurs à estimer la largeur de leur cible en millièmes de pouce. La plupart d'entre eux comportaient des triangles de dimensions spécifiques, permettant d'estimer la largeur et la hauteur de la cible. Réglage de la vitesse cible Si la cible était en mouvement, le tireur devait viser devant pour tenir compte de sa vitesse. Pour l'aider, le manuel de chaque arme comportait des informations précisant la quantité d'avance à donner pour chaque type de munition. Si l'angle de déplacement de la cible n'était pas perpendiculaire à la direction de l'arme, le manuel pouvait également fournir des informations sur la manière d'ajuster l'avance Visée Une fois la portée estimée, le tireur ajustait la portée de son arme et visait en utilisant le sommet de la pointe principale. Le réglage de la portée se faisait généralement par intervalles, la première valeur supérieure à la portée estimée étant réglée. Pour faciliter le tir, certains réticules étaient dotés d'une graduation sur leur pourtour, avec un repère mobile indiquant directement la portée actuelle de l'arme. Cela permettait au tireur de régler la molette de visée tout en suivant la cible . |
|
