Souvim 2 Strasbourg 2009









Souvim 2 Strasbourg  Fort Hoche 2009
English Translation
Merci à Christian Adam pour ces photos

SOUVIM (Système d'ouverture d'itinéraire miné)
encore un autre système d ouverture dans un champs de mimes après le Madez
Le SOUVIM contrairement au Madez qui est un moyen lourd permet de sécuriser un itinéraire faiblement pollué par des mines antichar ou antipersonnel, détectables ou à pression.
Il doit assurer sur de longues distances des ouvertures rapides d'itinéraires dans des zones faiblement minée devant un convoi logistique escorté. ou en zone arrière des grandes unités (zone des flux logistiques) dans un conflit de basse intensité.
DESCRIPTION
Le système se compose de 2 engins

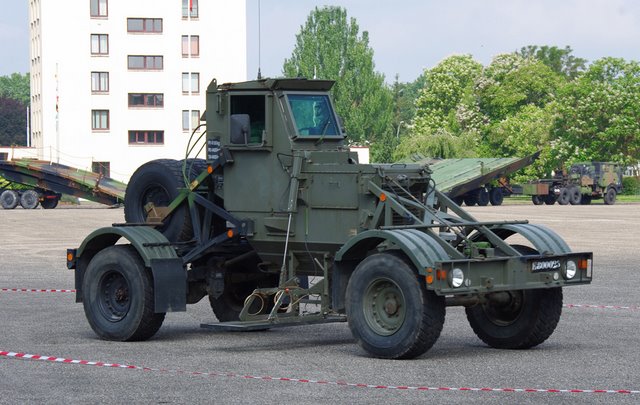

Le véhicule détecteur de mines (VDM), qui est le véhicule qui détecter grâce à 2 panneaux détecteurs, des éléments métalliques sur une largeur de 3,05 m jusqu'à une profondeur de 0,50 m Il marque l'emplacement au moyen d'un jet de liquide coloré.

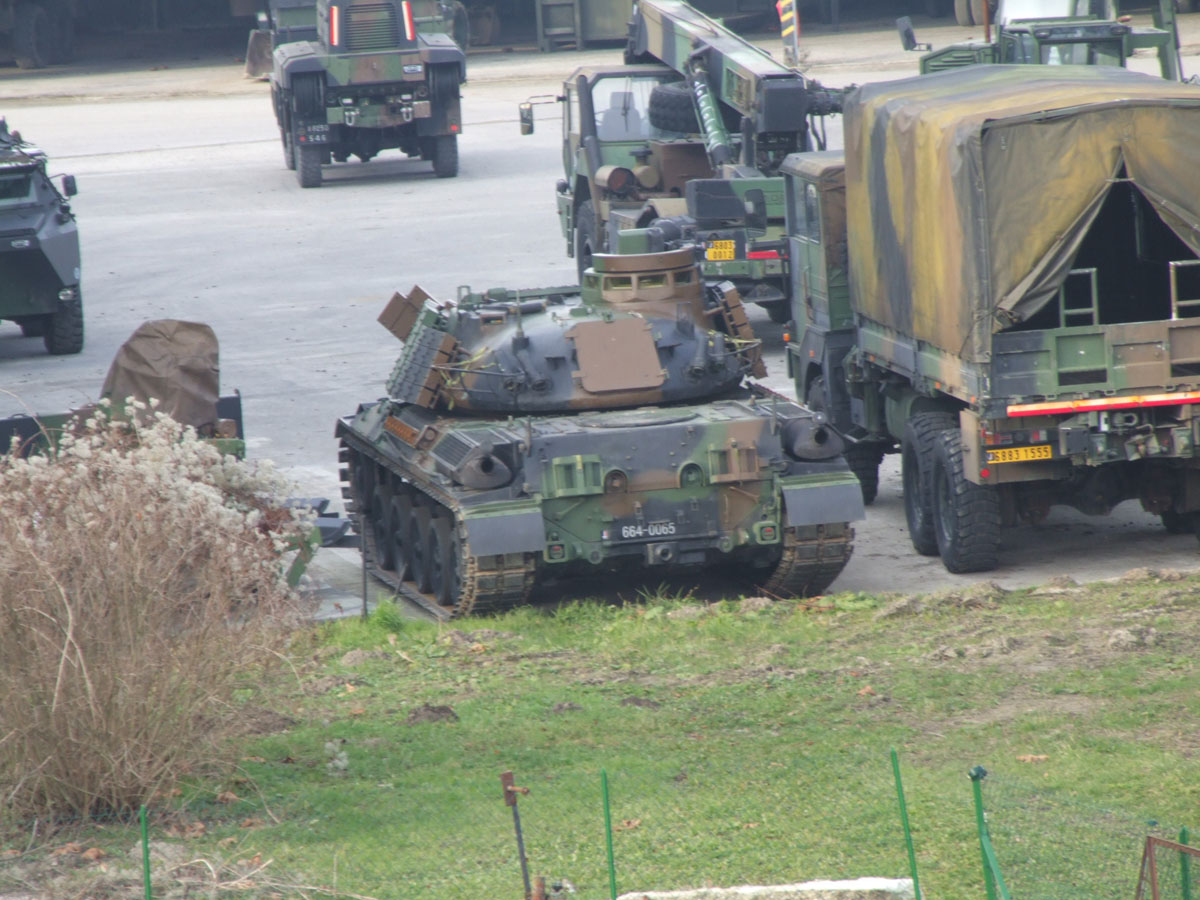

Système sur Souvim Système sur AMX 30

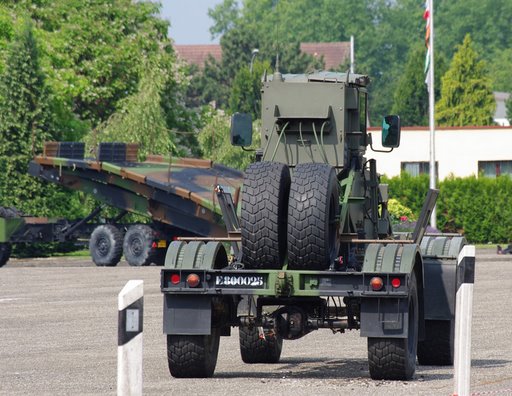

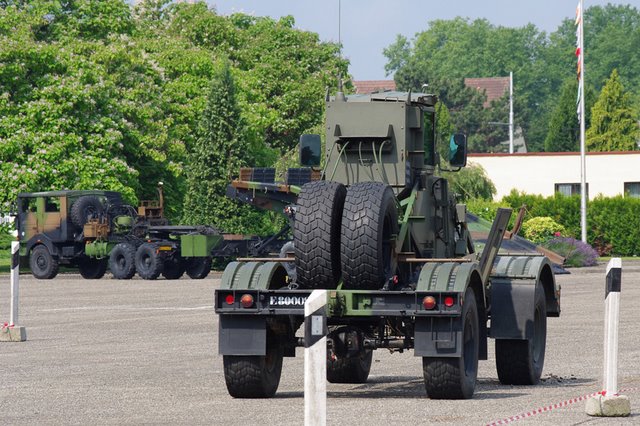

Le véhicule tracteur de remorques (VTR), qui comporte les mêmes équipements détecteurs que le VDM, complète le déminage au moyen de ses 3 remorques lestées qui sont également équipées de roues fusibles. Ces 3 remorques ont pour fonction de déclencher, par leur poids, les mines indétectables sur une largeur de 3,05 m.

Système Complet Système Complet


Le Souvim peut ouvrir un itinéraire de 100 à 150 km de piste sur 3,05 mètres de large, à une vitesse de 15 à 20 km/h/jour

. La vitesse moyenne de progression est surtout fonction du nombre de mines rencontrées et de la qualité de l'itinéraire. Toutefois, l'action du SOUVIM est fortement contrainte par le profil de l'itinéraire, ce qui suppose des reconnaissances préalables à toute utilisation.
CARACTÉRISTIQUES
Masse totale en charge (VDM et VTR) : 4 210 kg - 7 650 kg.
Equipage
Longueur hors tout (VDM et VTR) : 5,85 m - 7,34 m.
Largeur (VDM et VTR) : 2,25 m - 2,78 m.
Largeur détection travail (VDM et VTR) : 3,05 m - 3,05 m.
Hauteur (VDM et VTR) : 2,9 m - 2,915 m..
Garde au sol minimale (VDM et VTR) : 0,315 m - 0,335 m.
Vitesse de travail (VDM et VTR) : 20 km/h - 15 à 20 km/h
Réservoir carburant (VDM et VTR) : 75 l - 150 l.


Voir Aussi See also HERE ICI

Autres Photoscopes (Others Walk Around ) 1  2
