Mine Exercice Antichar à action horizontale Mdle F









Mine à action horizontale d’exercice à éponge marqueuse Modèle F1 (MI AC AH X F1) Saumur
English Translation
Merci à Snafu  et Sgt david des  Colleurs de Plastique




C’est une mine rustique et efficace car le revêtement, projeté lors de l’explosion à une vitesse voisine de 2 000 m par seconde, perfore 70 mm de blindage sur un diamètre de 10 cm, à 80 m.


Les mines sont livrées en conteneur métallique de mines, 4 bobines de fil fin, 1 appareil de contrôle, 2 détonateurs, 2 lignes de mise à feu, 1 appareil de visée de nuit, clous à béton, Emploi.
Le conteneur mesure 54,3 cm x 26 cm x 37,5 cm et pese environ 40 kg


Mise en œuvre

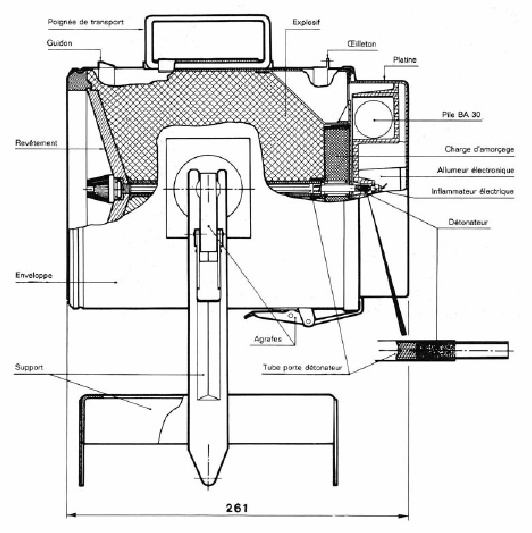

La mine est actionnée via un allumeur électronique placé dans le couvercle de la mine et alimenté par 4 piles BA 30. . C’est détonateur pyrotechnique d’usage général.
Ce détonateur est actionné avec une rupture du fil fin de surveillance qui provoque le fonctionnement de l’inflammateur électrique qui initie le détonateur.
Le fil a une longueur de 100 m mais la méthode de pose ne permet d’atteindre que 70 m. La portée réelle de la mine est toujours de 80 m sur plan pyrotechnique
Il faut tout d’abord

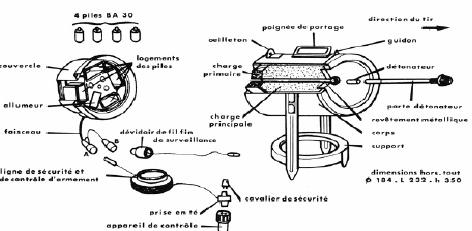

Installer la mine à l'endroit choisi, désolidariser le couvercle du corps de la mine en dégrafant les trois grenouillères et ensuite mettre en place les 4 piles de l’allumeur dans leur logement
Ensuite il faut pointer en direction et en hauteur en s’aidant de jour, du système œilleton-guidon et de nuit avec l’appareil de visée.

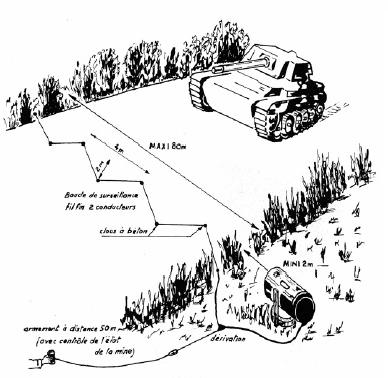

Mettre en place le fil fin de surveillance et connecter le dévidoir de fil fin de surveillance sur le faisceau de la mine


On fini en branchant la ligne de contrôle après avoir vérifié que le cavalier de sécurité est bien en place sur la ligne de contrôle. Ultime manœuvre mettre en place une pile BA 30 dans l’appareil de contrôle et vérifier le bon fonctionnement de celui-ci, en appuyant sur le bouton-poussoir ; le voyant doit s’allumer. On connecte l’appareil de contrôle sur la ligne de contrôle on retirer le cavalier de sécurité et le voyant doit s’allumer dans un délai de 2 à 7 secondes
On déroule le fil en direction de l’emplacement choisi pour armer la mine et on met le détonateur dans son logement Une fois la mine camouflée on retire le cavalier de sécurité en vérifiant que le voyant s'allume après un délai de 2 à 7 secondes, La mine est prête à fonctionner
mais on peut aussi la neutraliser avec des cavaliers de sécurité pour
1° Ouverture ponctuelle d’un itinéraire ou d’un couloir de sécurité pour des véhicules AMI
2° La relever pour la mettre ailleurs
Autre Version

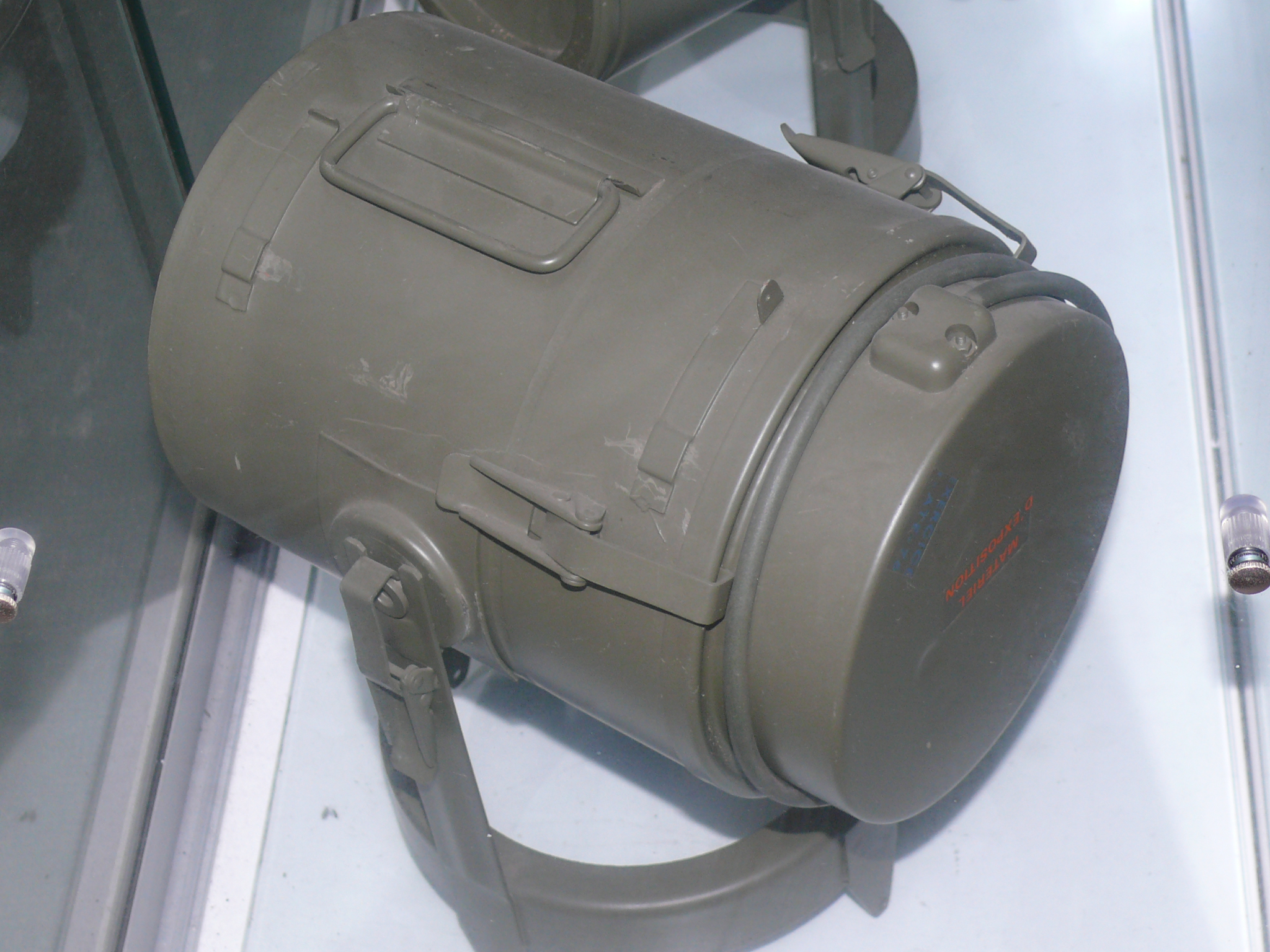

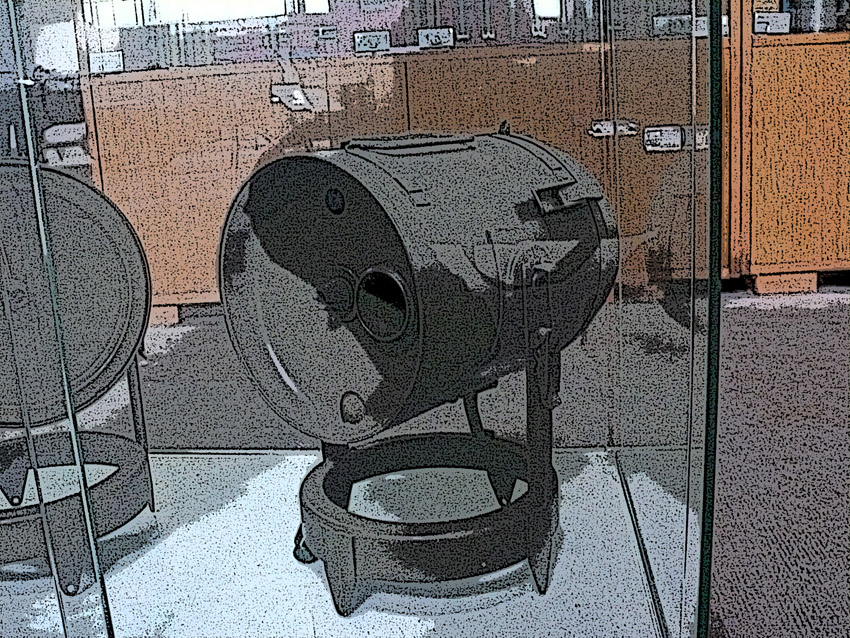

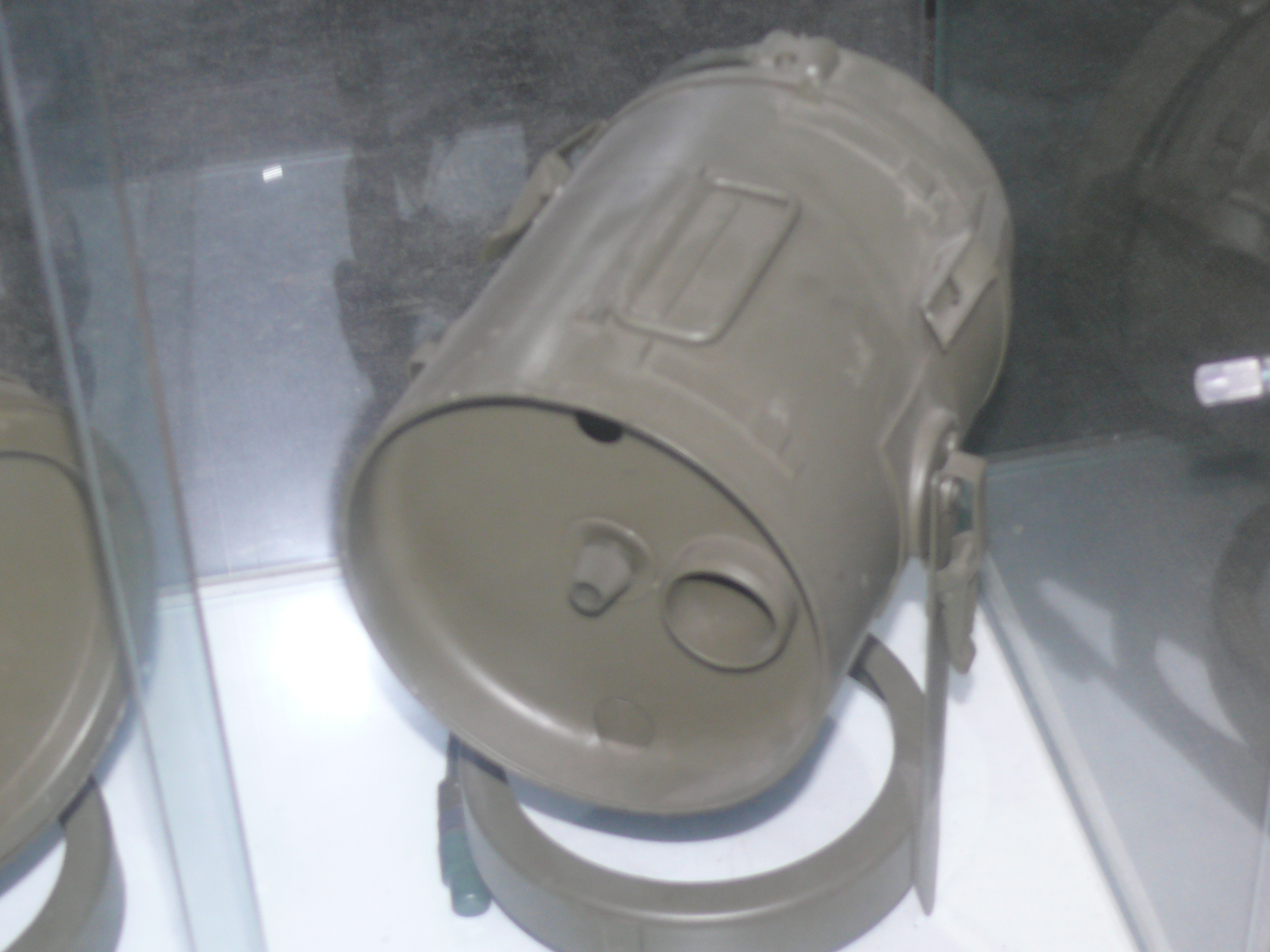

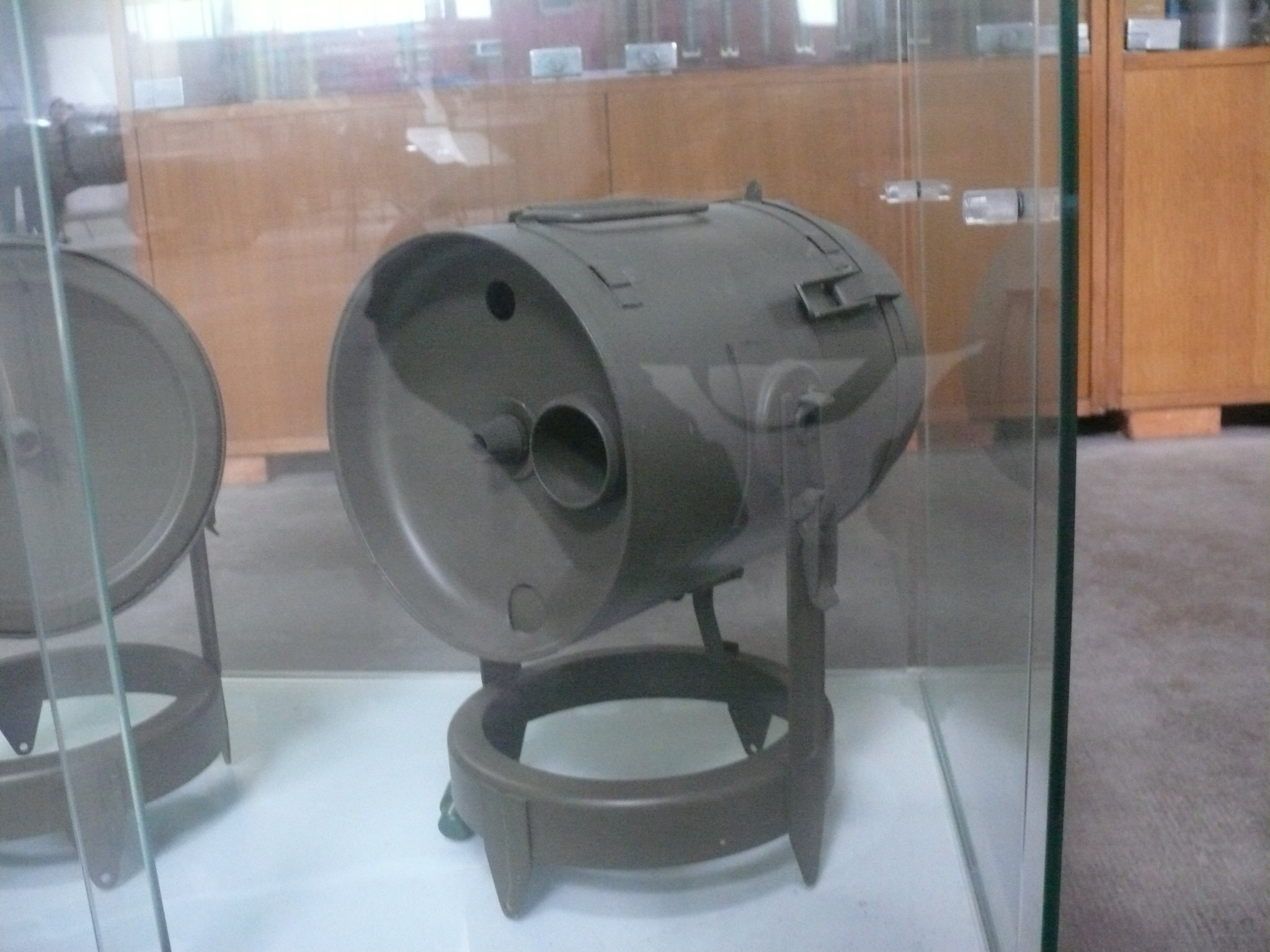

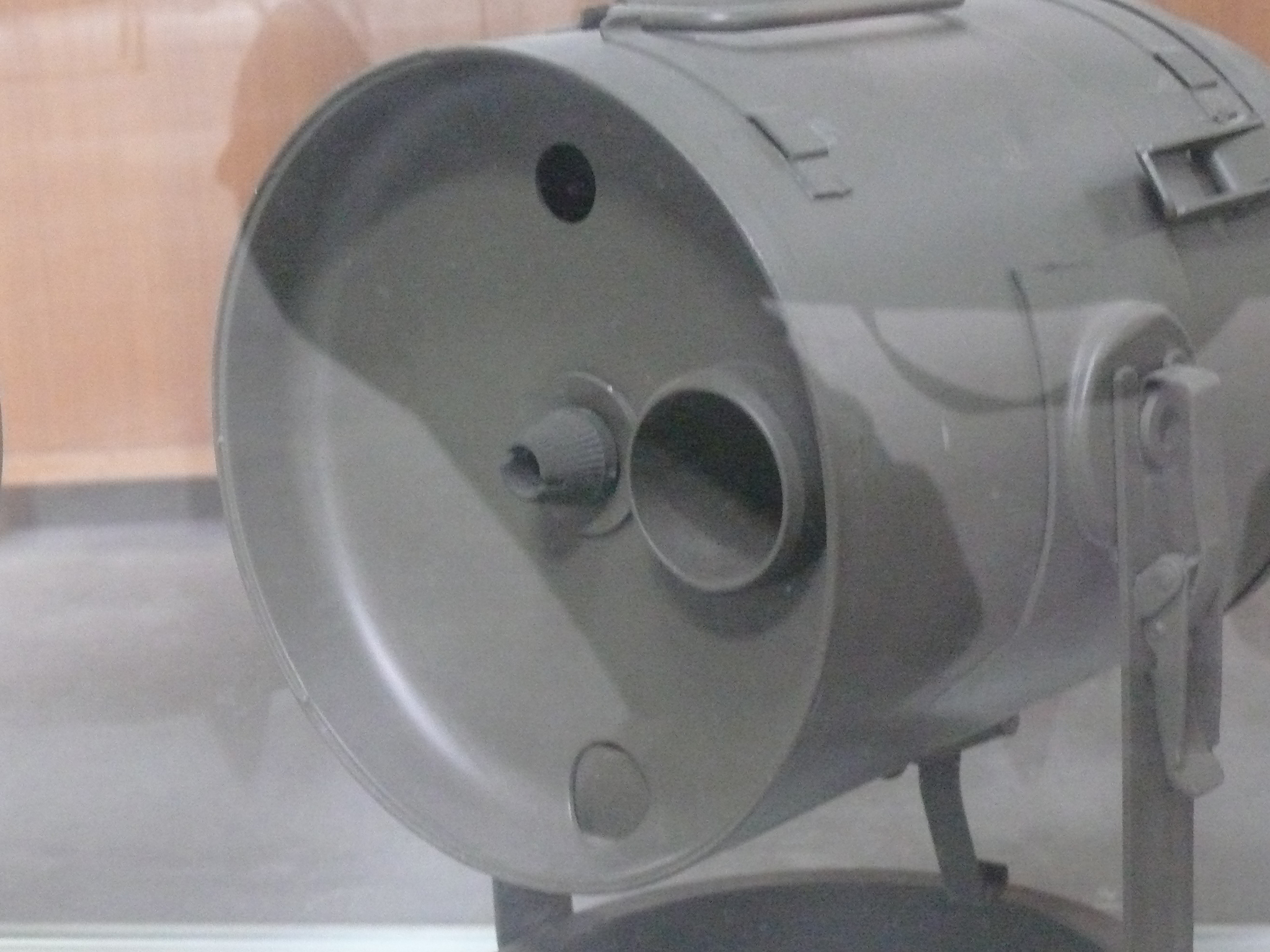

Mine Anti char à action horizontale Modèle F1 (MI AC AH F1 )
Caractéristiques
Poids 12 kgs
Diamètre 18,4 cm
Longueur 23,2 cm
Hauteur en position de tir 35 cm
Explosif 6.5 kgs





Mine à action horizontale d’exercice à éponge marqueuse Modèle F1 (MI AC AH X F1) Saumur


this Mine is a hardy and efficient because the coating, screened during the explosion at a speed close to 2000 meters per second, perforated 70 mm of armor on a diameter of 10 cm to 80 m.
The mines are delivered by container metal mines, 4 coils of fine wire, a tester, two detonators, two lines of firing, a camera with night sights, concrete nails,


The container measuring 54.3 cm x 26 cm x 37.5 cm and weighs about 40 kg


Implementation
The mine is operated via an electronic igniter placed in the lid of the mine and powered by 4 Batteries BA 30. . It is used an pyrotechnic detonator
The detonator is activated with a rupture of a thin wire that causes the monitoring operation of the electric igniter which initiates the detonator.
The wire has a length of 100 m but the method of installation does reach 70 m. The actual scope of the mine is still 80 m on plan pyrotechnic
Use


Install the mine to the chosen location, disconnect the lid body mine undoing the three sleepers and then put in place the 4 batteries lighter in their home
Then you must point in direction and height with the help of day, system eyecup handlebar and night with the sighting device.
Insert the wire end and connect the monitoring wire feeder end monitoring the beam Mine
We ended up plugging the LoC after checking that the jumper is securely in place on the LoC. Ultimate flexibility to set up a battery BA 30 in the tester and check the proper functioning of it, by pressing the push button, the LED should light.
It connects the tester to the line of control is to remove the rider safety and the light should turn in a delay of 2 to 7 seconds
We place the wire in the direction of the site chosen to arm the mine and put the detonator in his home Once we remove the mine disguised rider safety by verifying that the LED lights after a period of 2 to 7 seconds , mine is ready to operate
But can also neutralize the jumpers with security
1st opening a route or a safe corridor for “Friend” vehicles
2nd put it elsewhere
Other Version

Mine Anti char à action horizontale Modèle F1 (MI AC AH F1 )
Technical Data
Weight 12 kgs
Diameter 18.4cm
Length 23.2 cm
Height in shooting 35 cm
Explosive 6.5 kg
