Le CS/SM5 s'inscrit dans une famille de mortiers automoteurs NORINCO destinés à l'export, aux côtés de systèmes proches comme le CS/SM4 (également sur base WMZ551/Mengshi) et le CS/SM2 (tourelle 8×8). Il a été présenté publiquement dans plusieurs salons de défense internationaux : Indo Defence 2022 à Jakarta (où NORINCO l'exposait aux côtés de sa gamme complète d'artillerie, du SM4 au PLZ52), puis Eurosatory 2024 et de nouveau Eurosatory 2026 à Paris.

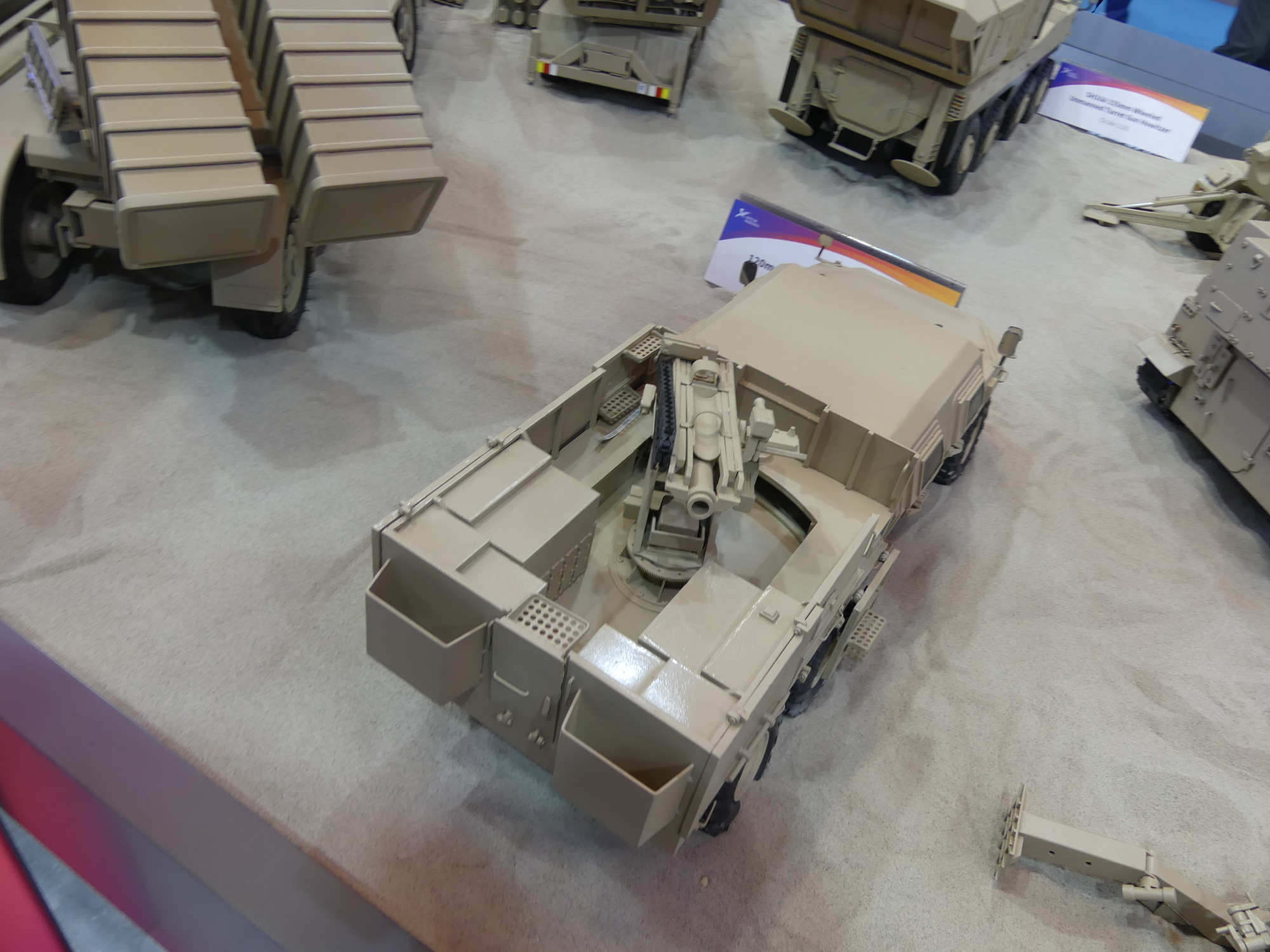

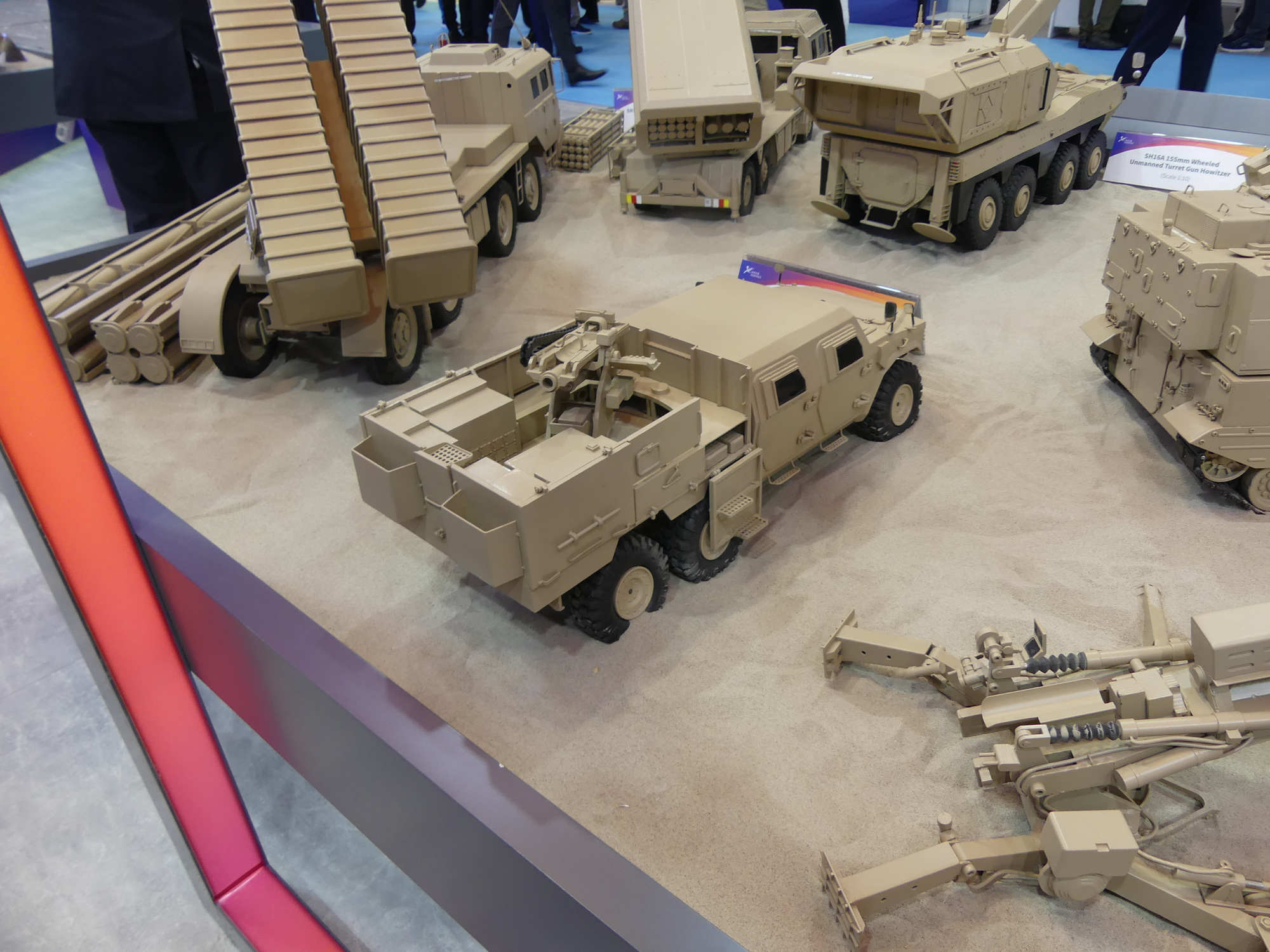

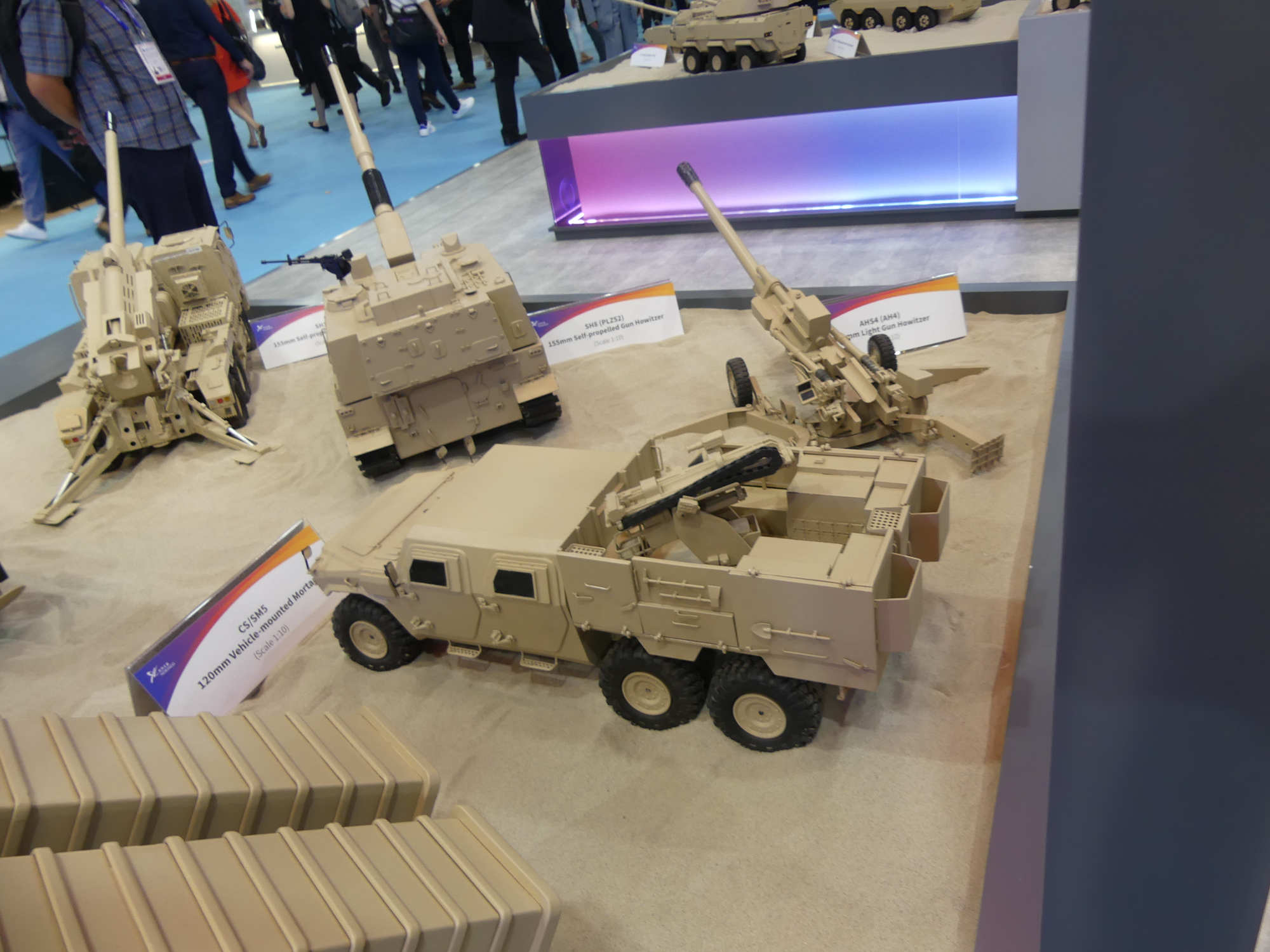

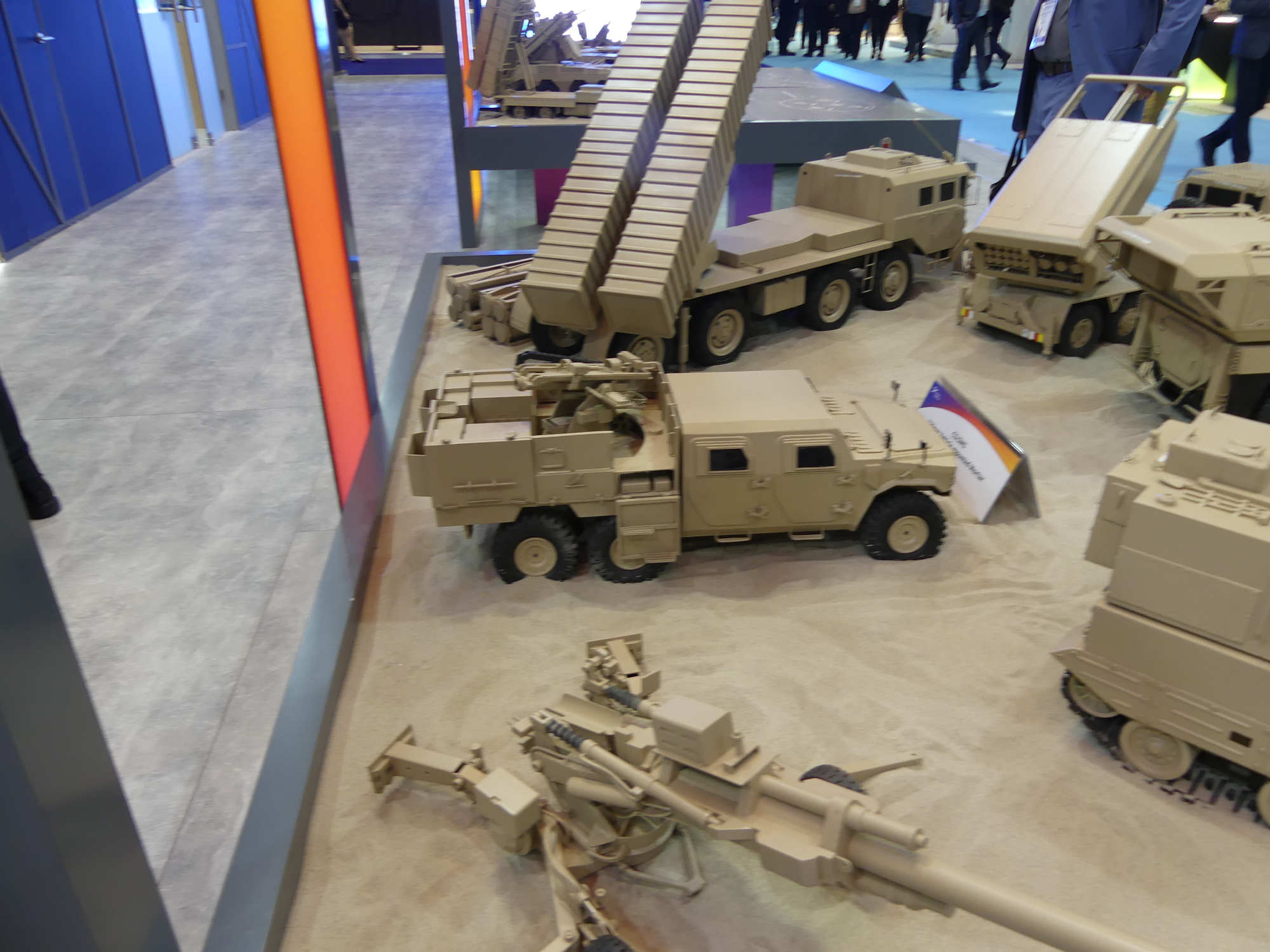

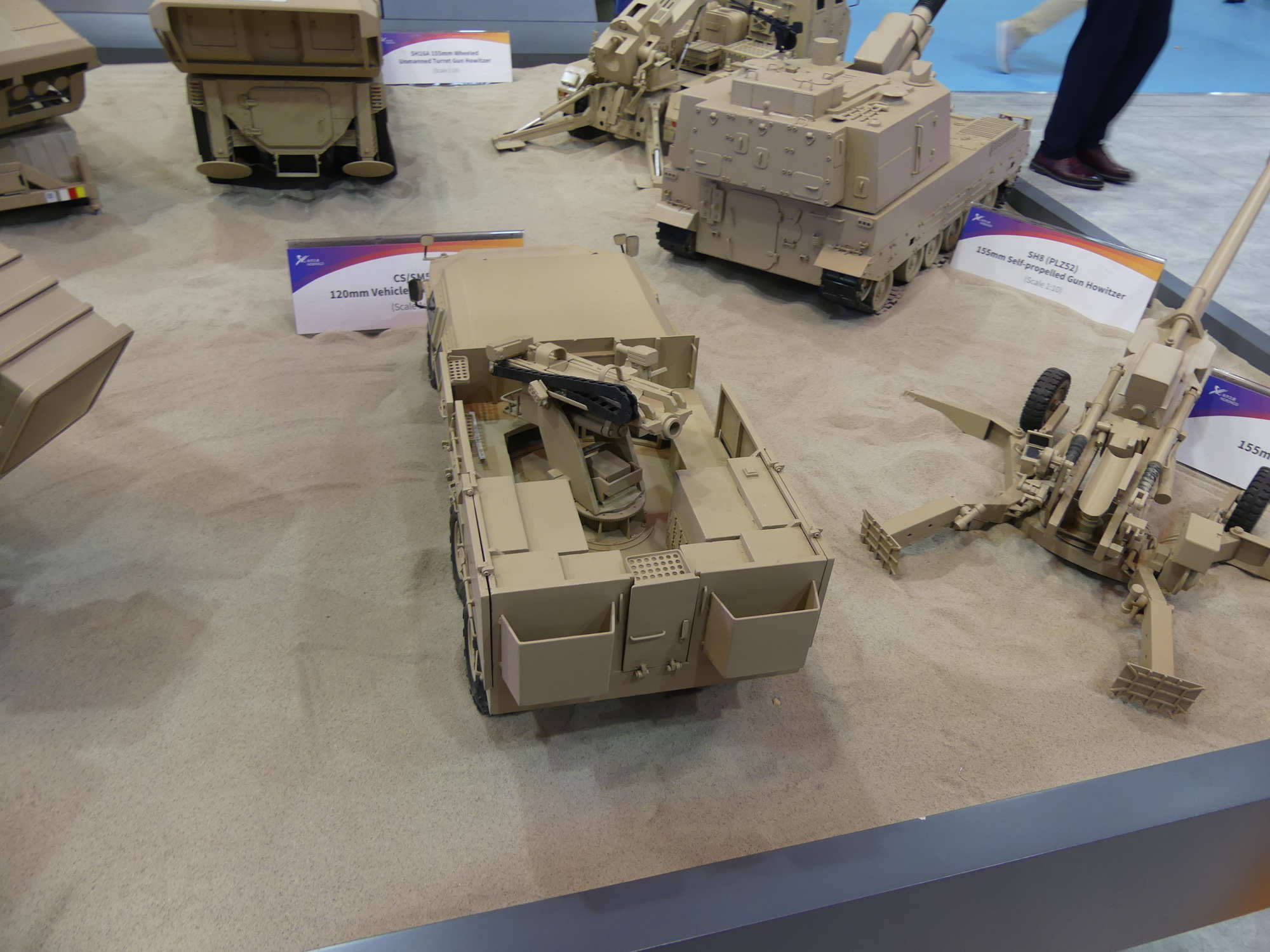

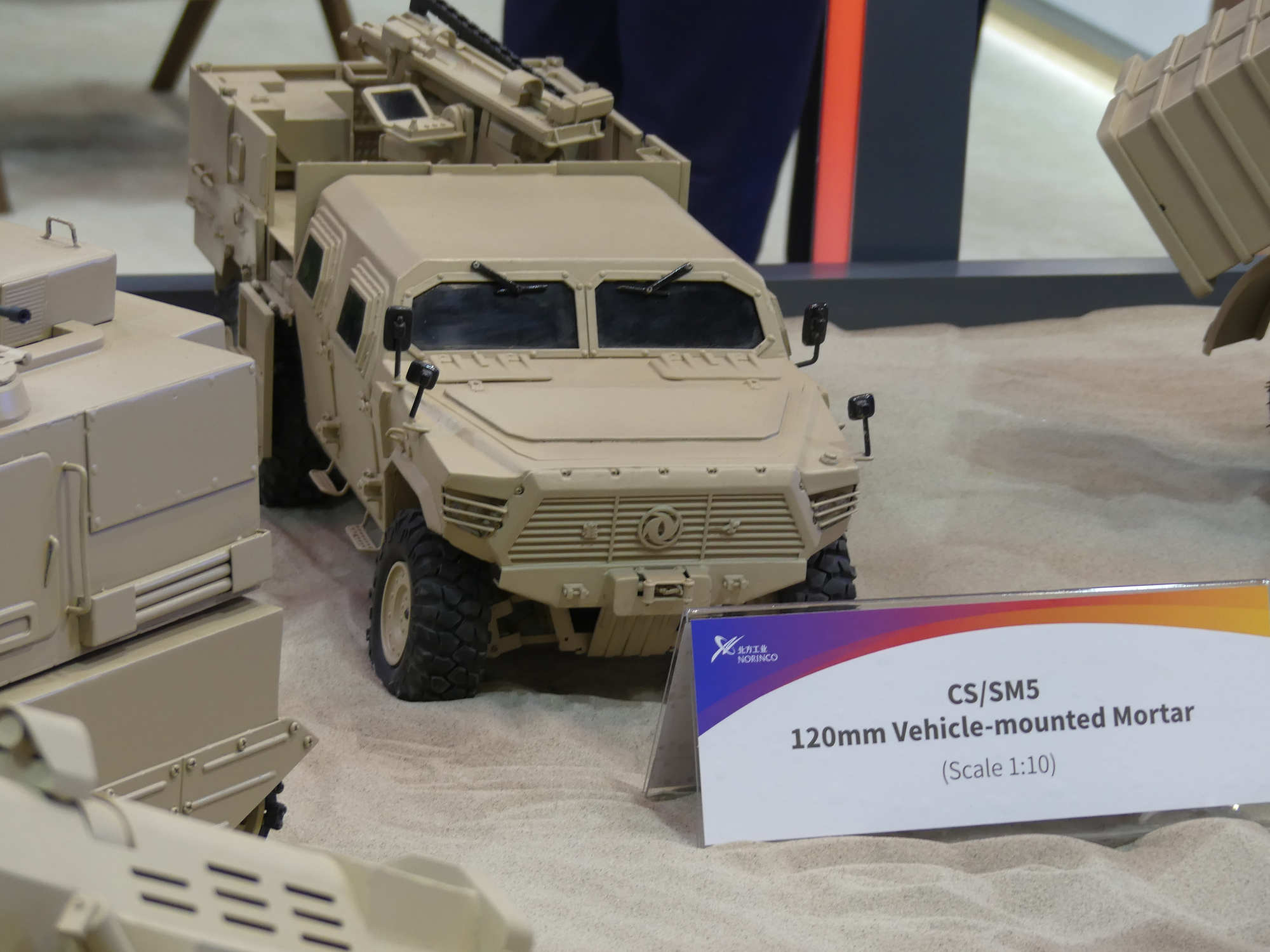

Cette arme est un mortier automoteur de 120 mm à âme lisse, sur chassis Camionette TT activement promu par NORINCO à l'export. L'arme, montée sur une plateforme rotative à l'arrière du véhicule, est dotée d'un dispositif de chargement semi-automatique : le pourvoyeur place l'obus sur un plateau qui remonte mécaniquement puis pivote pour l'introduire dans le tube, réduisant l'effort physique et accélérant la cadence par rapport à un chargement manuel classique. Un autre système d'armes activement promu par NORINCO pour l'exportation est le mortier automoteur CS/SM5 de 120 mm (SPM). Un mortier à âme lisse doté d'un dispositif de chargement semi-automatique est placé sur une plate-forme rotative à l'arrière d'un véhicule blindé léger Mengshi du groupe Dongfeng Motor. La voiture est réalisée en version 6x6 avec une cabine protégée à quatre portes. Le porteur est un véhicule blindé léger Mengshi (littéralement « féroce ») du groupe Dongfeng Motor, en version 6×6 à cabine protégée 4 portes. Ce même porteur sert de base à d'autres systèmes NORINCO, dont le mortier rapide CS/SM1 de 81 mm, ce qui illustre une logique de plateforme commune pour plusieurs classes d'armement léger chez ce fabricant.

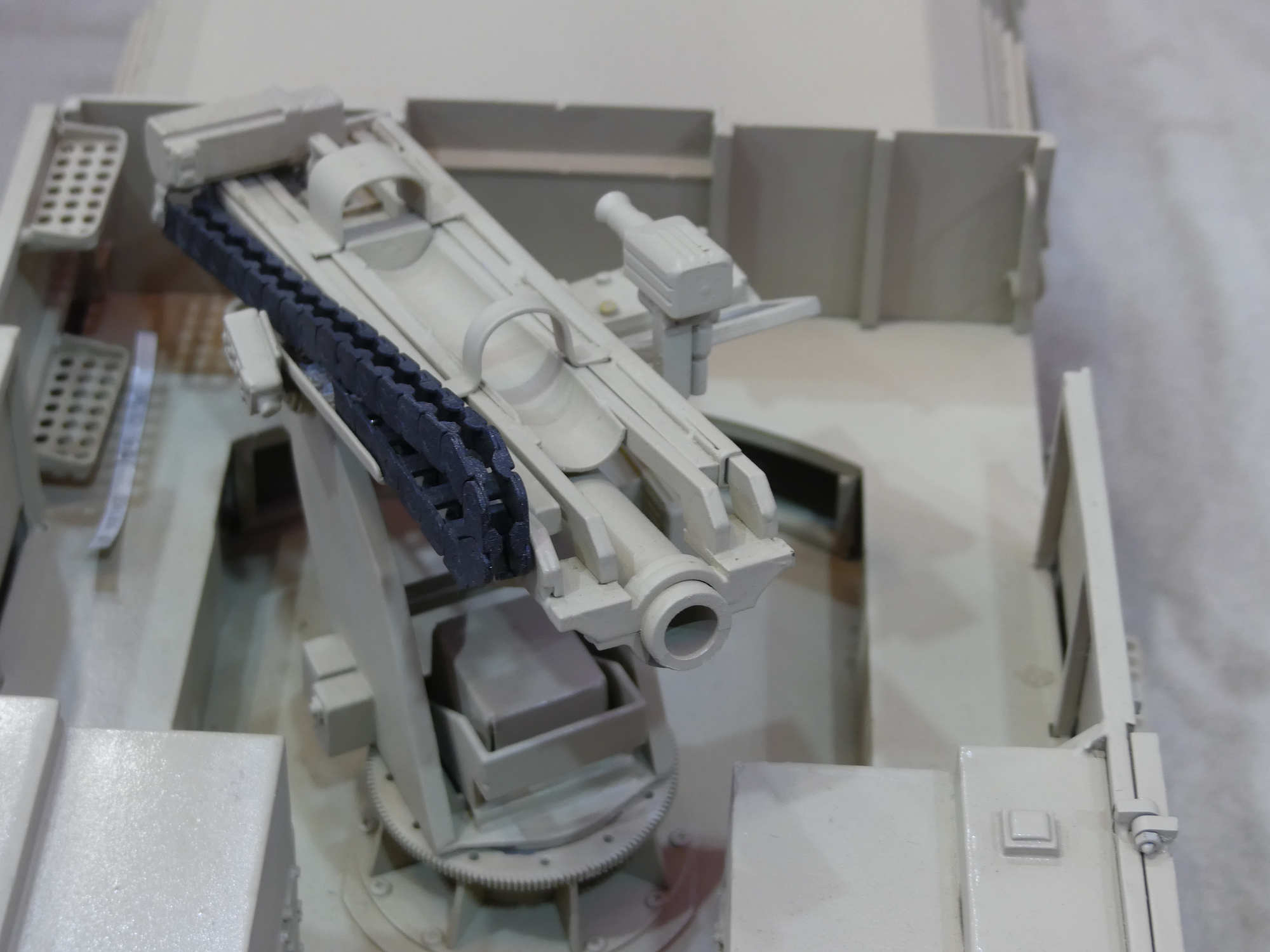

L'équipement standard du véhicule comprend un système de gonflage central des pneus (permettant d'adapter la pression au type de terrain sans arrêt prolongé) et un treuil électrique monté à l'avant pour l'auto-traction en cas d'enlisement. Le chargeur place le projectile sur le plateau, qui remonte ensuite pour passer dans le tube La portée de tir maximale dépend de la combinaison du projectile et de la charge. Selon NORINCO, le système d'armes tire à une distance allant jusqu'à 7,5 km avec une mine à fragmentation hautement explosive standard ou à 13 km avec un tir à fragmentation hautement explosive de mortier propulsé par fusée. Le système permet également l’utilisation de mines fumigènes et éclairantes, ainsi que d’autres munitions plus avancées. Ces derniers comprennent un tir de mortier à guidage laser GP120A de 120 mm avec une portée de tir maximale allant jusqu'à 7 km et une chance déclarée de 90 % de toucher un char. Le projectile est utilisé conjointement avec un désignateur/télémètre laser, un équipement de communication radio, un système de conduite de tir et un programmateur de réglage. De plus, la modification GP120C transporte une sous-munition équipée d'un ensemble de capteurs, dont un laser millimétrique et un émetteur infrarouge. Des capteurs activent une ogive qui pénètre dans les surfaces supérieures vulnérables de l'équipement militaire ennemi. Le PTAC du véhicule est de 10,5 tonnes et la vitesse maximale sur route jusqu'à 120 km/h. L'équipement standard du BM comprend un système de gonflage central des pneus et un treuil électrique monté à l'avant pour l'auto-traction. Caractéristiques techniques Véhicule porteur
Système d'arme
Munitions guidées compatibles
|
|
