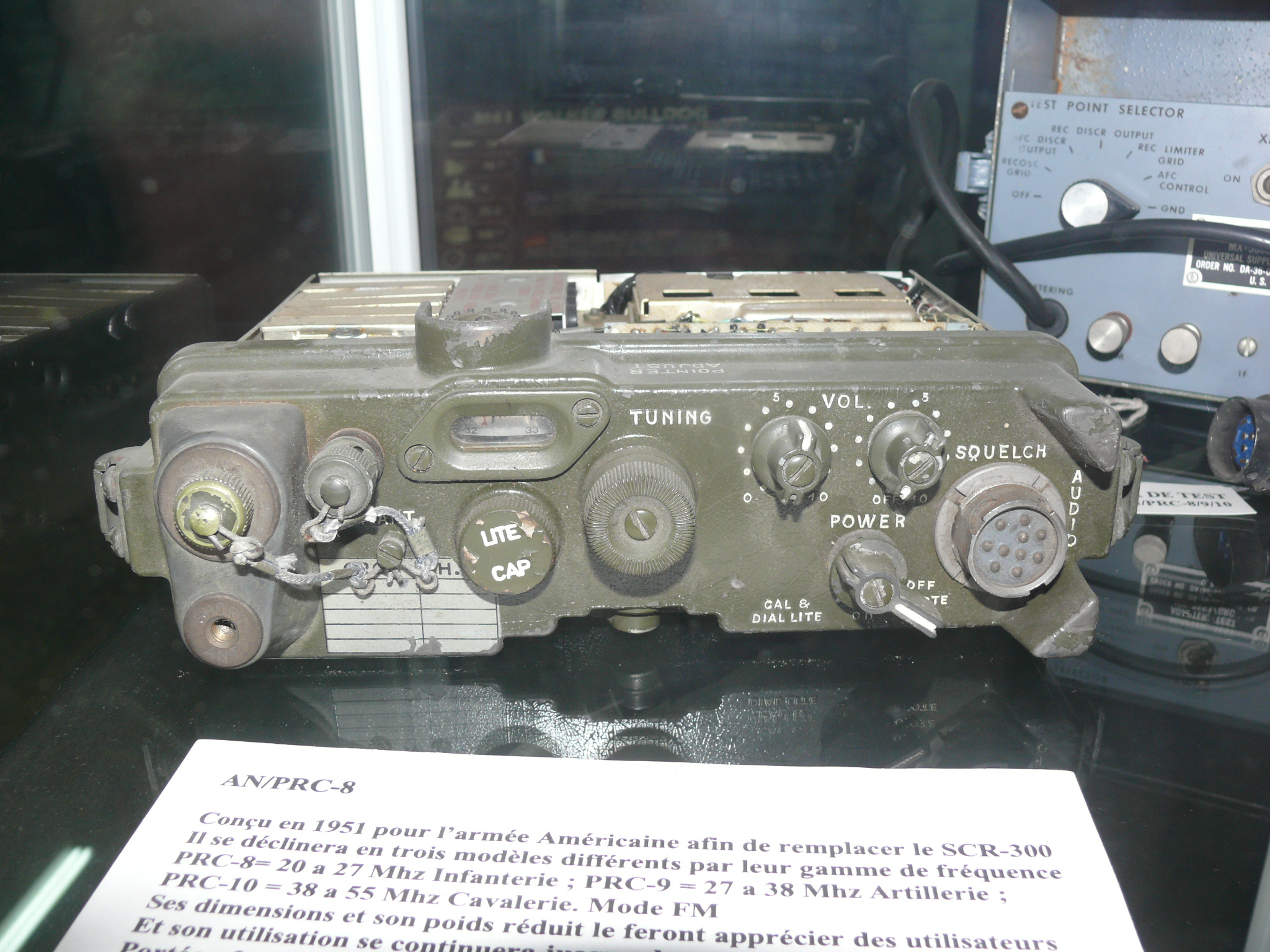

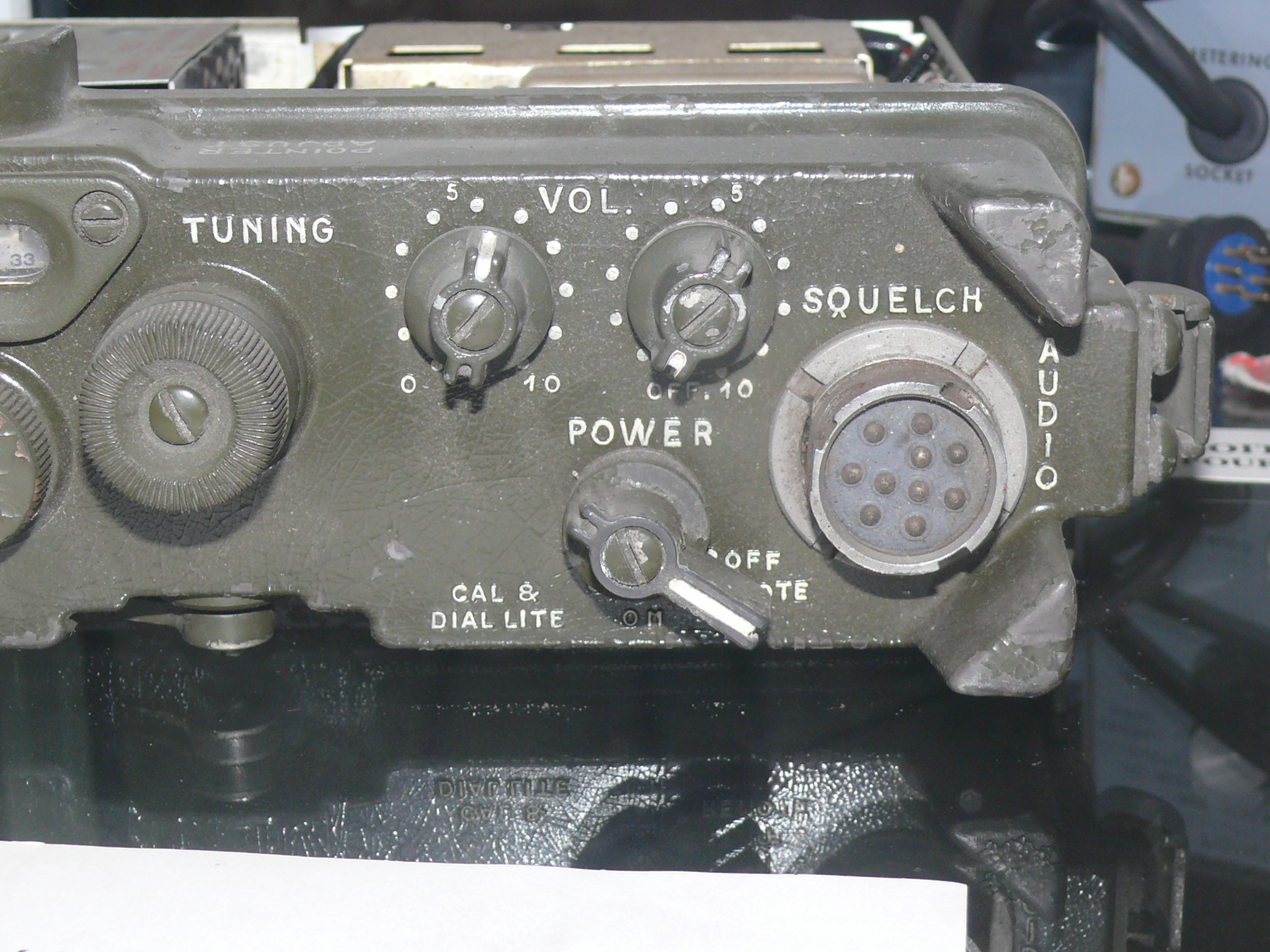

Transceiver Portable 1951 AN PRC 8 Saumur













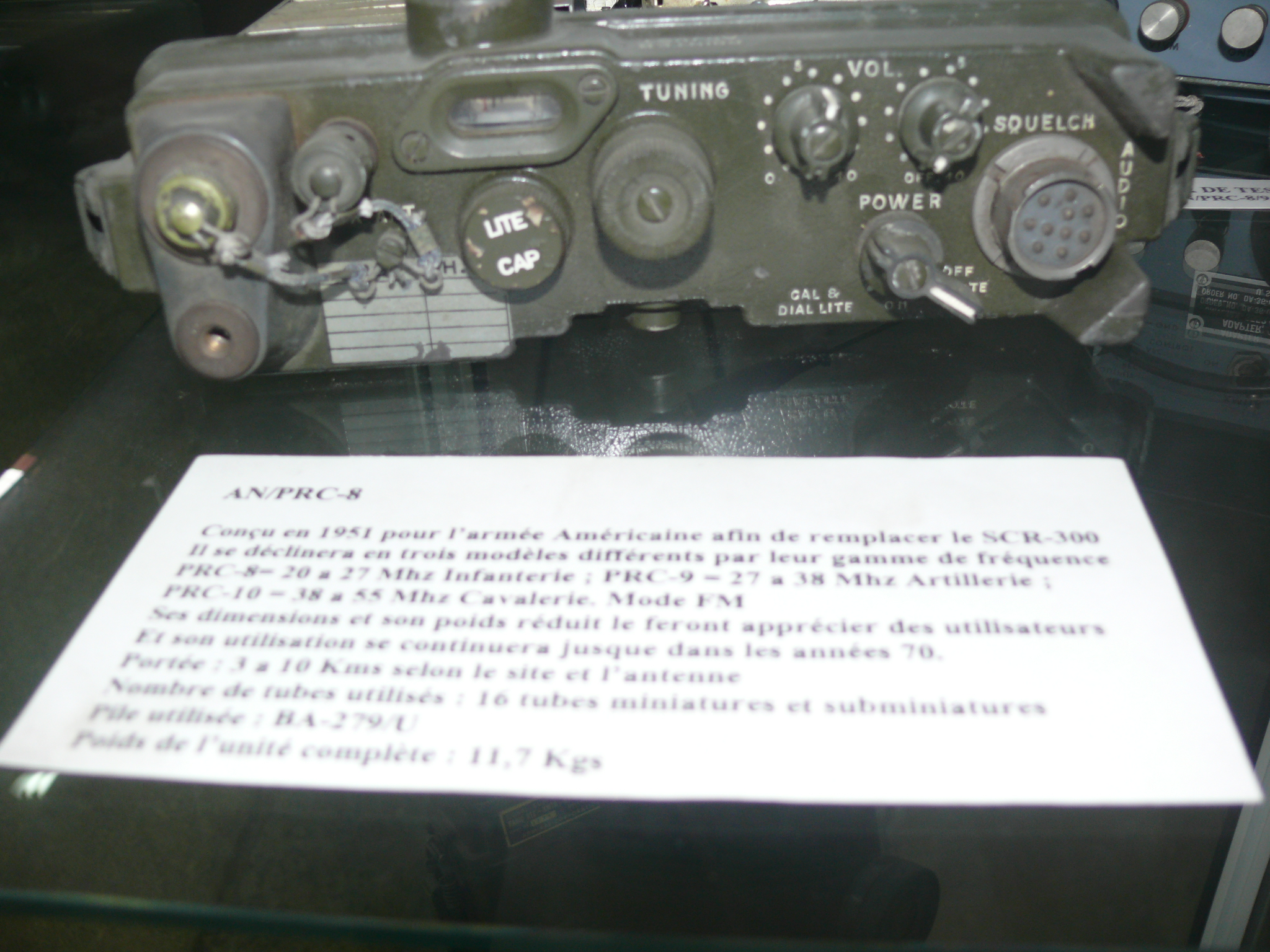

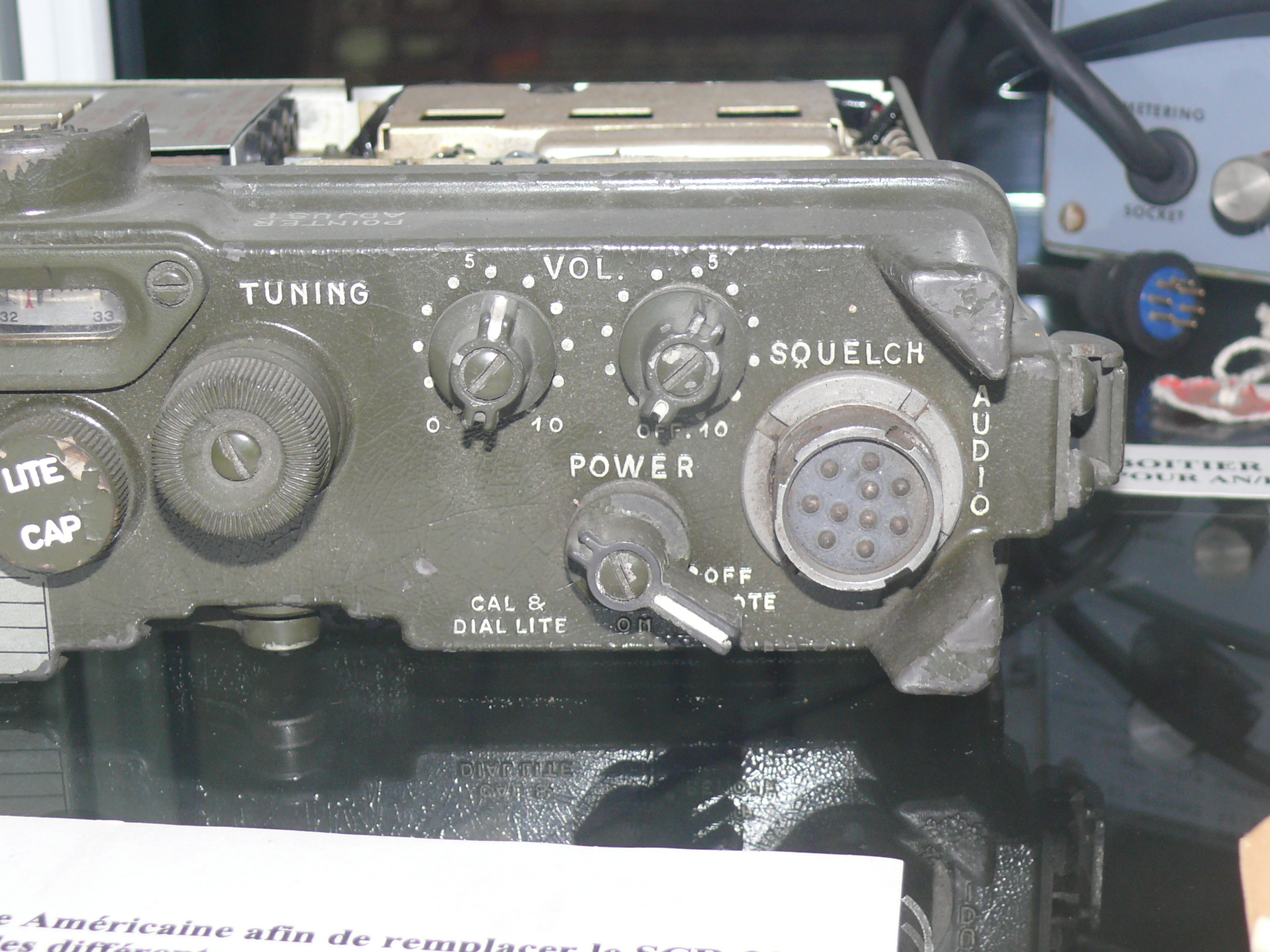

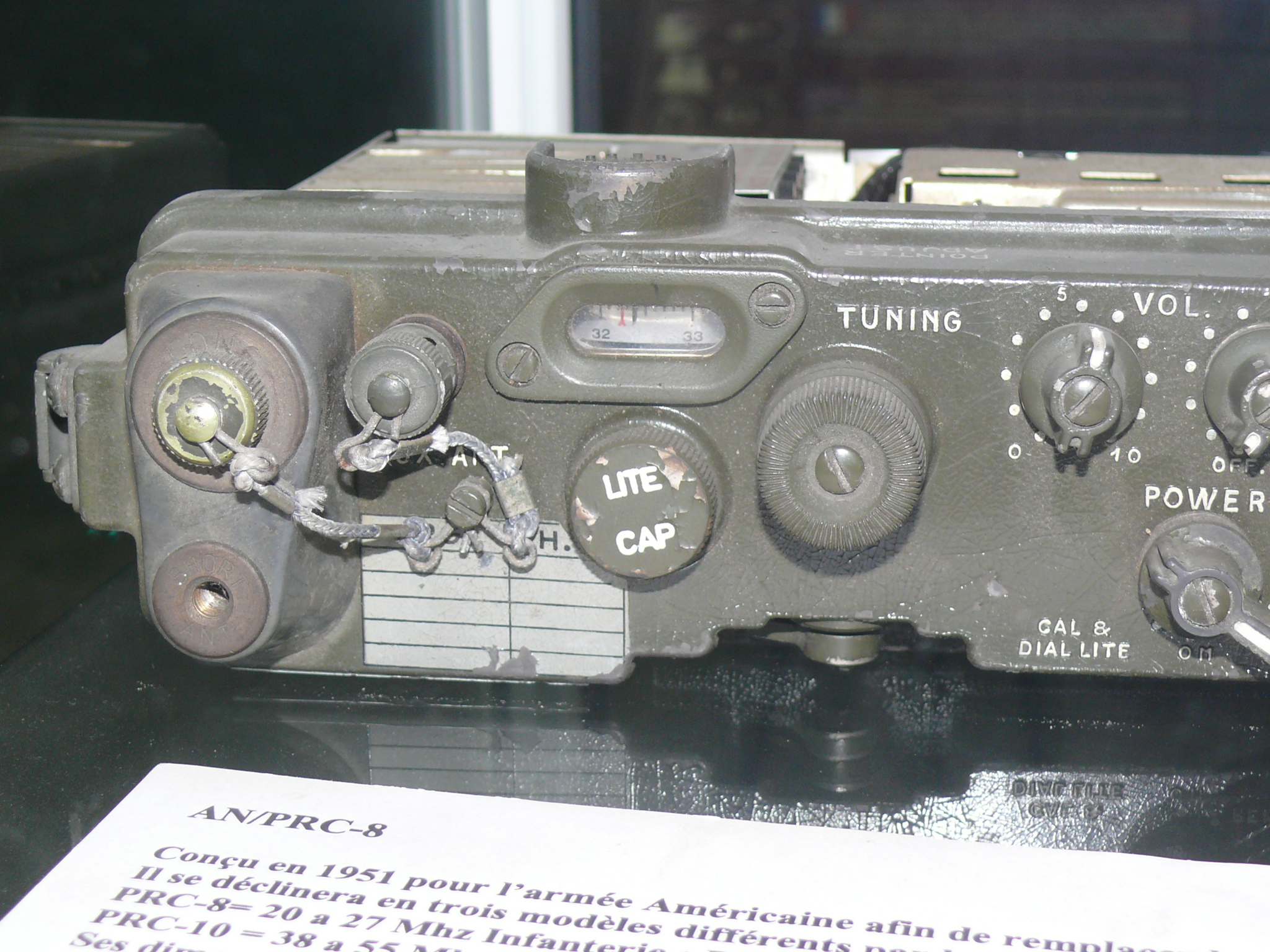

Portable Transceiver 1963 AN PRC-8  Saumur 1951
English Translation



Historique Voir ICI
History Click HERE





Le terme générique retenu de AN/PRC a pour raison de rassembler dans une seule description les AN/PRC 8, AN/PRC 9 et AN/PRC 10.
Comme nous parlons de postes "artillerie", c’est l’AN/PRC 9 qui illustrera la description, dans ses versions portable et monté sur véhicule.

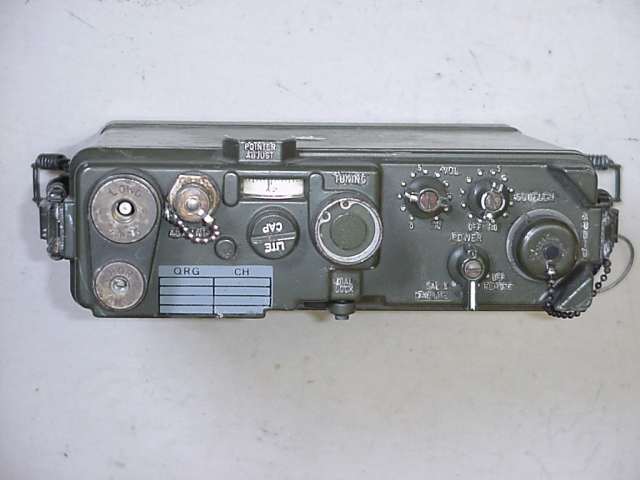

(JPG)

La différenciation se fait au niveau des gammes de fréquence :
  • AN/PRC 8 : 20 à 27,9 MHz ;
  • AN/PRC 9 : 27 à 38,9 MHz ;
  • AN/PRC 10 : 38 à 54 MHz [2].
L’AN/ PRC 9 (Portatif Radio - Emetteur-Récepteur) est un poste radiotéléphonique émetteur-récepteur non dissociable (l’émetteur et le récepteur fonctionnent sur la même fréquence).
  • il est utilisé pour les liaisons intérieures des unités et pour l’écoute des réseaux renseignements. Il peut entrer en liaison avec les AN/VRC 17 sur toute sa gamme et avec les postes de l’ABC et de l’Infanterie sur le début et la fin de gamme ;
  • il est servi par du personnel peu spécialisé qui doit respecter la procédure radio.
  • (JPG)

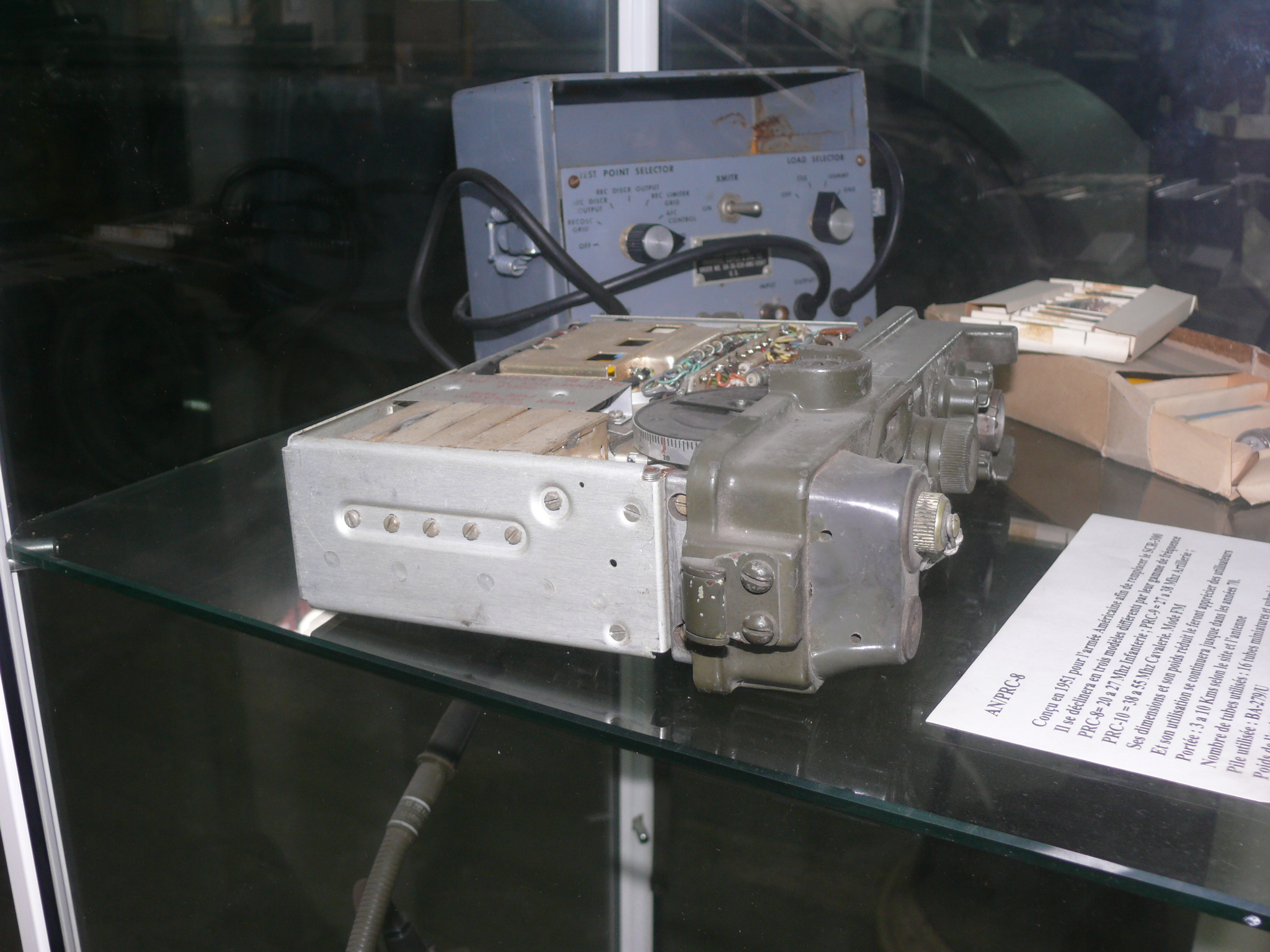

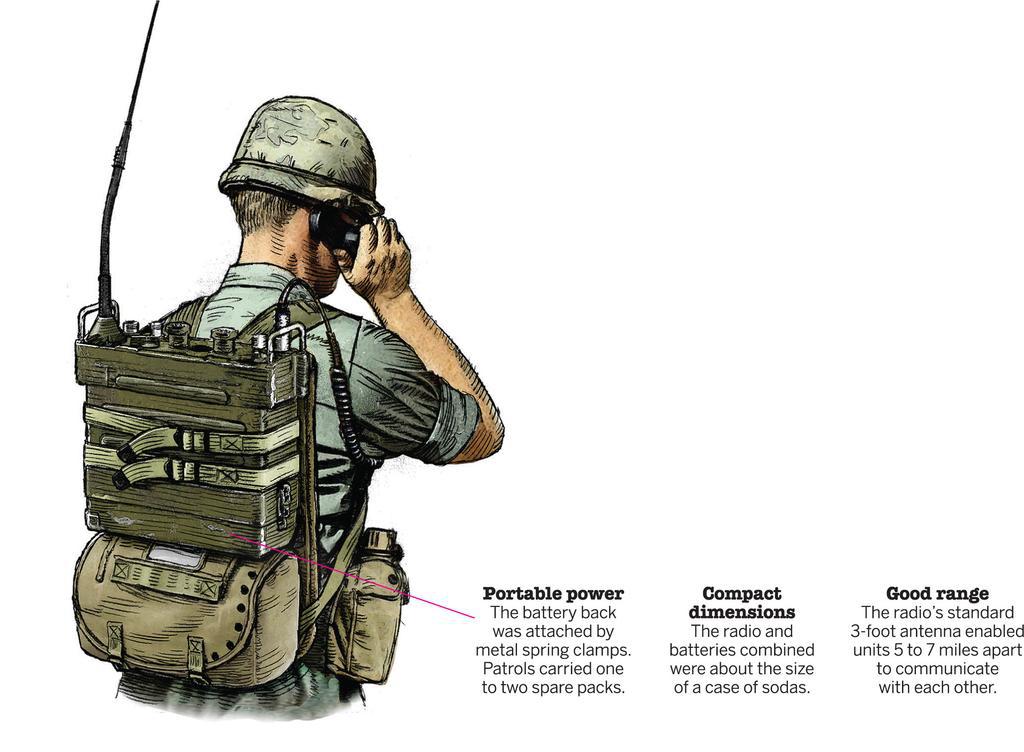

Il peut être installé :
  • à terre, en fixe ou portatif, avec une boite à pile,
  • sur véhicule, avec une boite d’alimentation transistorisée fonctionnant sur 12 ou 24 v (figure 32).
  • (JPG)

Il fonctionne en modulation de fréquence (FM), en PHONIE.
Gamme de fréquence :
  • émission et réception de 27 à 38,9 MHZ ;
  • fréquences espacées de 100 KHZ soit 120 voies.
Il peut utiliser 4 antennes :
  • en dotation :
    • une antenne courte flexible (90 cm) ,
    • une antenne longue à 7 éléments (2,87 m)
  • hors dotation :
    • une antenne radiogoniométrique (fig. 30) ;
    • (JPG)

AT 339/PRC ou AT 340/PRC
Antenne de radio-goniométrie
    • une antenne dite parapluie » composée d’un mât métallique de 9 m de hauteur et de plusieurs brins d’antenne au sommet, le tout faisant 12 m de hauteur et 32 Kg (fig.31).
    • (JPG)

RC-292
"antenne parapluis"
  • La puissance de sortie d’antenne est de 1 Watt.
  • La portée varie avec la fréquence utilisée, les conditions atmosphériques et de propagation et surtout avec l’antenne utilisée :
    • avec antenne courte : 3 à 5 km,
    • avec antenne longue : 5 à 8 km,
    • avec antenne « parapluie : 15 Km entre deux postes dont l’un seulement est équipé de cette antenne et l’autre d’une antenne longue, et 20 Km entre deux antennes « parapluie.
Alimentation :
  • à terre : pile BA 279/U délivrant à l’émetteur 135 V et 6 V, au récepteur 67,5 V et 1,5 V ; la durée de la pile est fonction du temps d’utilisation et de la température ambiante :
    • 2 heures par jour : 15 jours
    • 4 heures par jour : 7 jours
    • 8 heures par jour : 3 jours
  • sur véhicule : boite d’alimentation transistorisée (fig. 32) fonctionnant sur batterie 12 ou 24 v et comprenant en plus un amplificateur BF débitant dans un haut-parleur. [3].
  • Poids : unité collective avec pile : 11 kg.
Particularités :
  • étanche, tropicalisé,
  • oscillateur d’étalonnage tous les 2,15 MHZ ,
  • peut être utilisé en station relais avec un câble spécial réunissant deux postes placés l’un à côté de l’autre (fig. 34),
  • (JPG)

Relais entre deux postes
  • peut être exploité à distance, avec une commande à distance (celle de l’AN/VRC 17) permettant la commande du poste jusqu’à une distance maximum de 3,2 km (fig. 35).
    (JPG)



AN/GRA 6
Commande à distance
Composition de l’U.C. :
  • 1 émetteur-récepteur dans son boîtier,
  • 1 pile BA 279/U avec boîtier,
  • 1 harnais avec bretelle,
  • 1 sacoche comprenant :
    • 1 combiné,
    • 1 antenne courte avec embase articulée,
    • 1 antenne longue avec embase flexible.
[1] une antenne radiogoniométrique AT 249/ GRD permettant de localiser un correspondant peut lui être raccordée mais n’est pas en dotation normale.
[2] Les détachements de liaison et d’observation sont dotés de AN/PRC 10 , pour entrer dans les réseaux des unités appuyées.
[3] Cette boite prend la place de la boite pile et en possède les dimensions.
