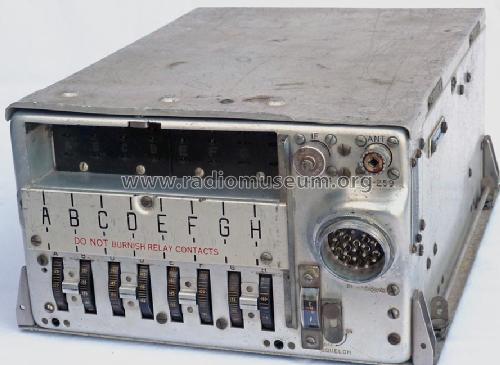

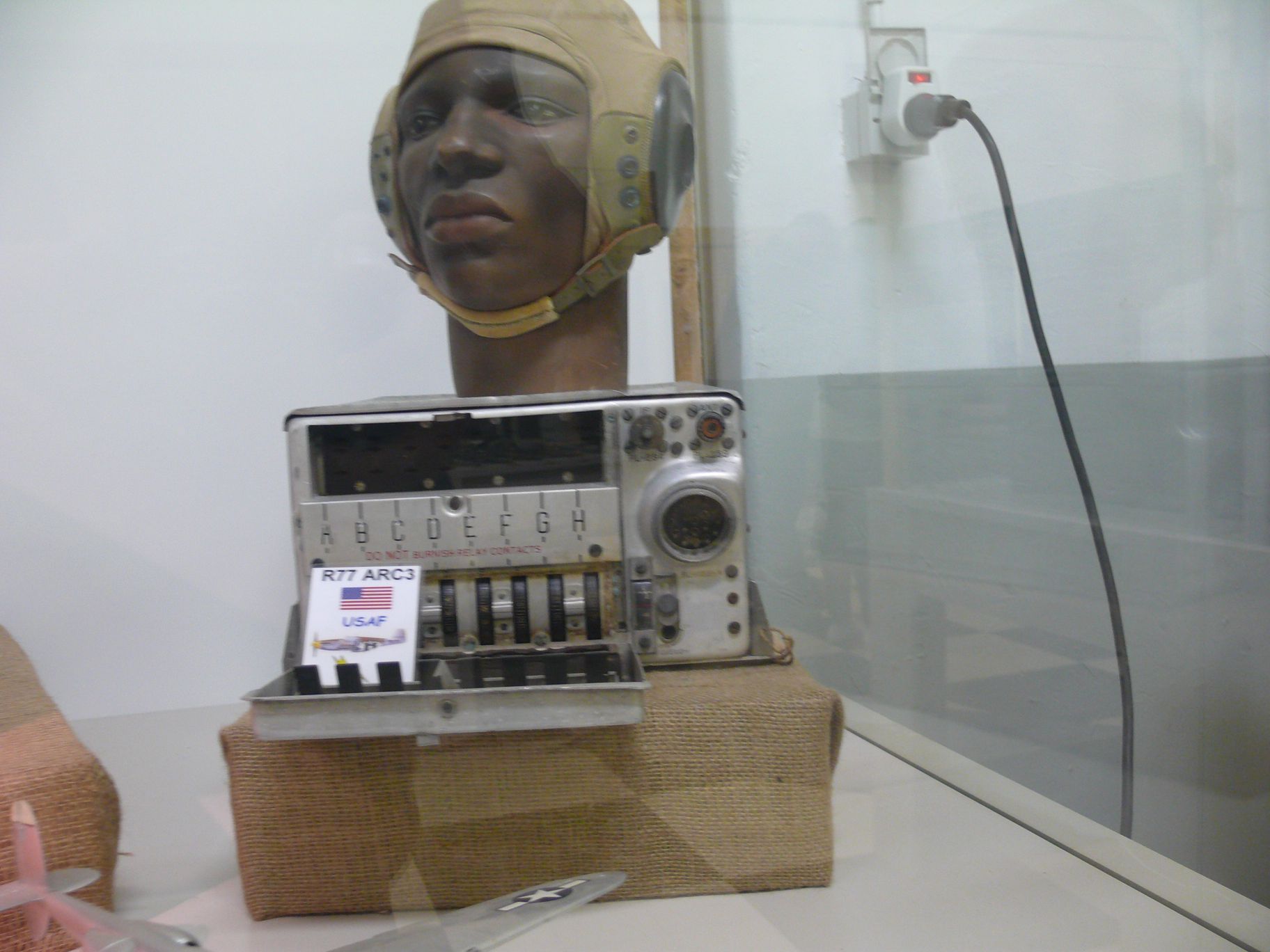

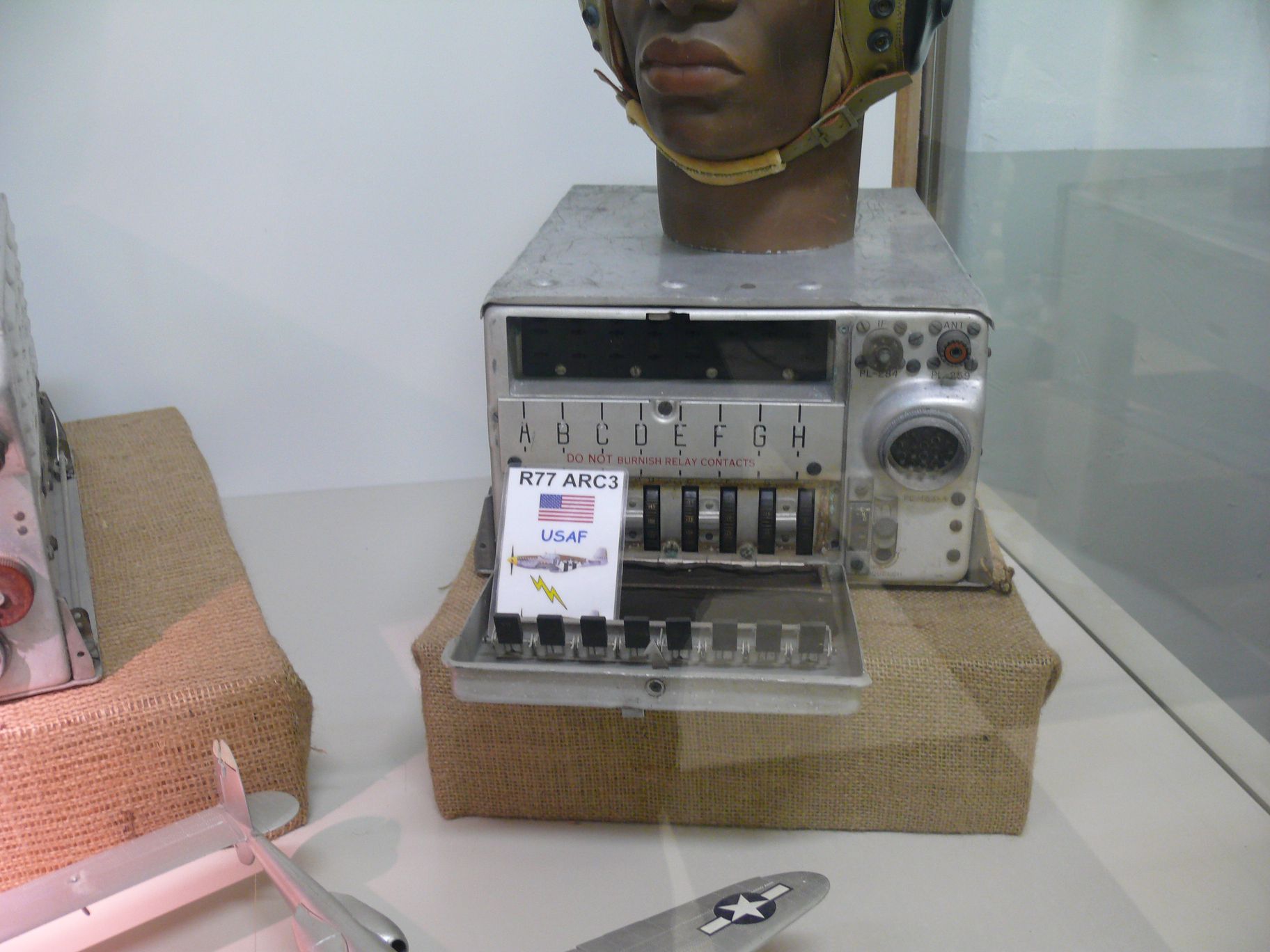

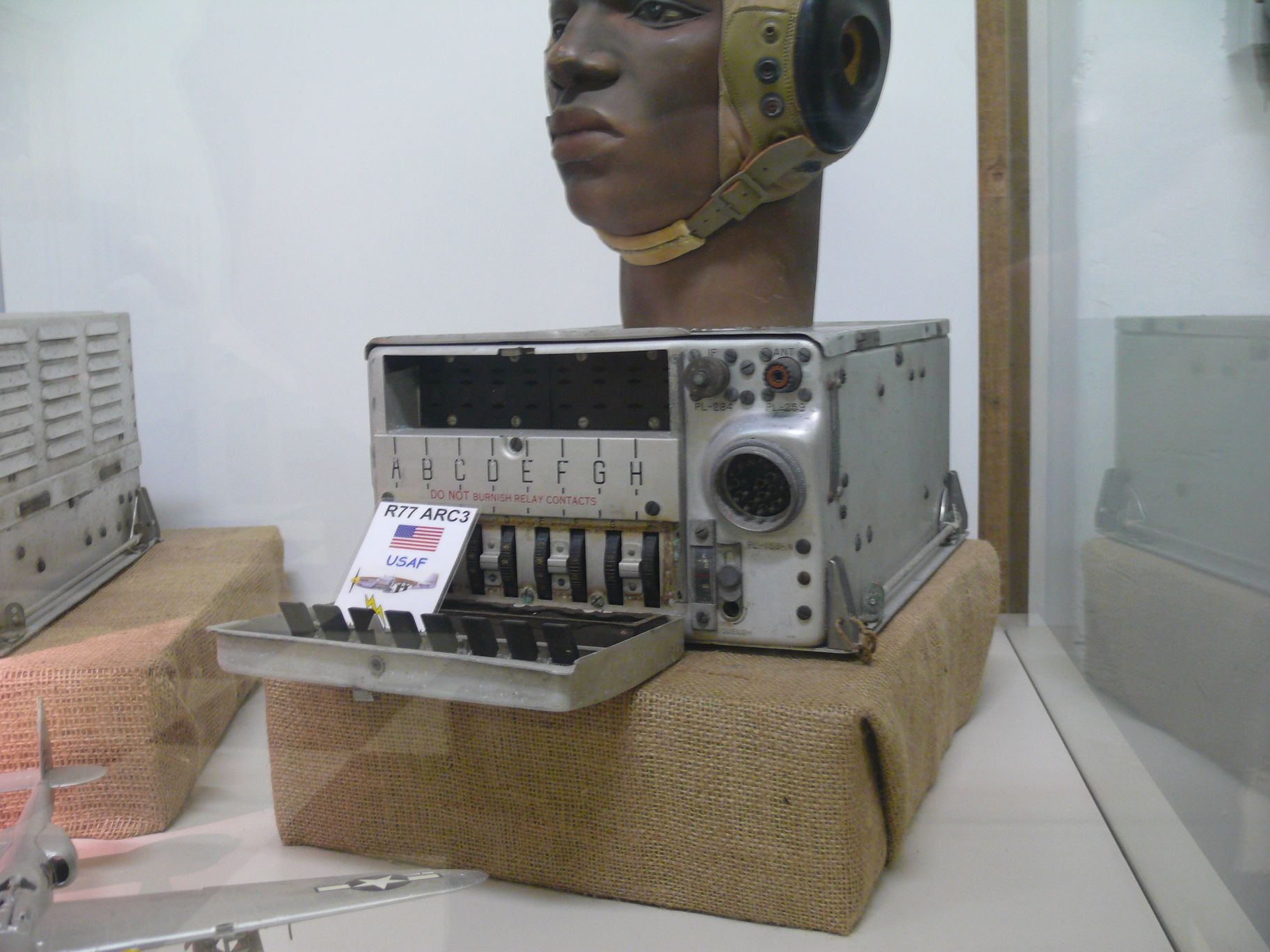

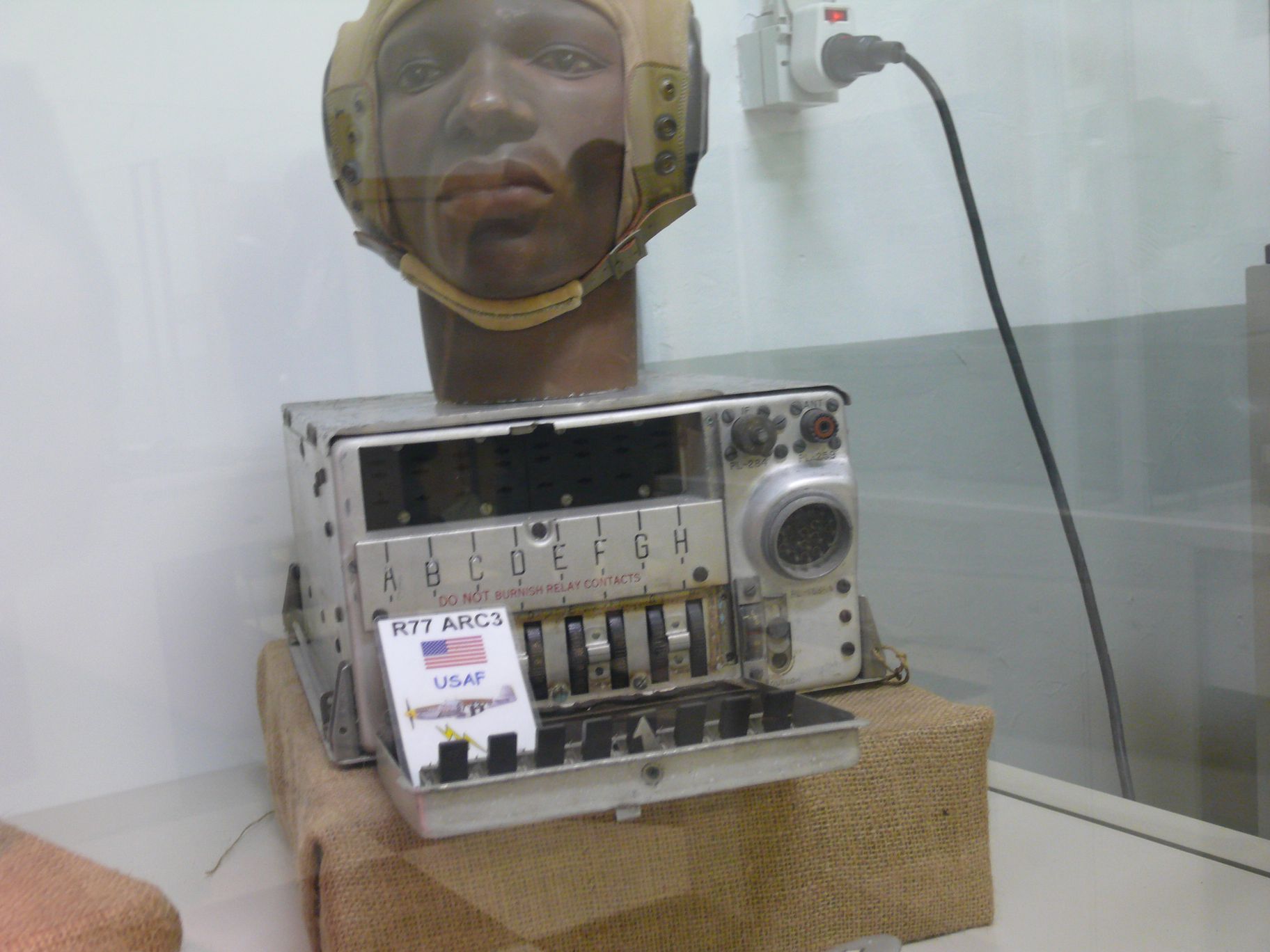

Le R-77 est le recepteur du la radio set ARC-3.

Utilisé sur le C47, P-38, P-51, B29, et C-130

L'AN / ARC-3 est un équipement de réception et de transmission aéroporté conçu pour fournir une communication avion-avion ou avion-sol.
Le fonctionnement à distance de l'équipement sur l'un des huit canaux de fréquence s'effectue en appuyant sur l'un des huit Boutons-poussoirs du sélecteur de canal situés sur le panneau avant du boîtier de commande. "L'émetteur radio fournit une puissance de sortie RF contrôlée par cristal d'env. 8 W (AM) dans la gamme VHF 100 - 156 MHz.
Il y a 8 canaux présélectionnés, équipés de cristaux CR-1A/AR. Le réglage automatique est réalisé par un moteur système qui s'arrête à la 18e harmonique de la fréquence du cristal et il peut être utilisé avec ou sans modifications pour travailler la bande radioamateur 2m.
