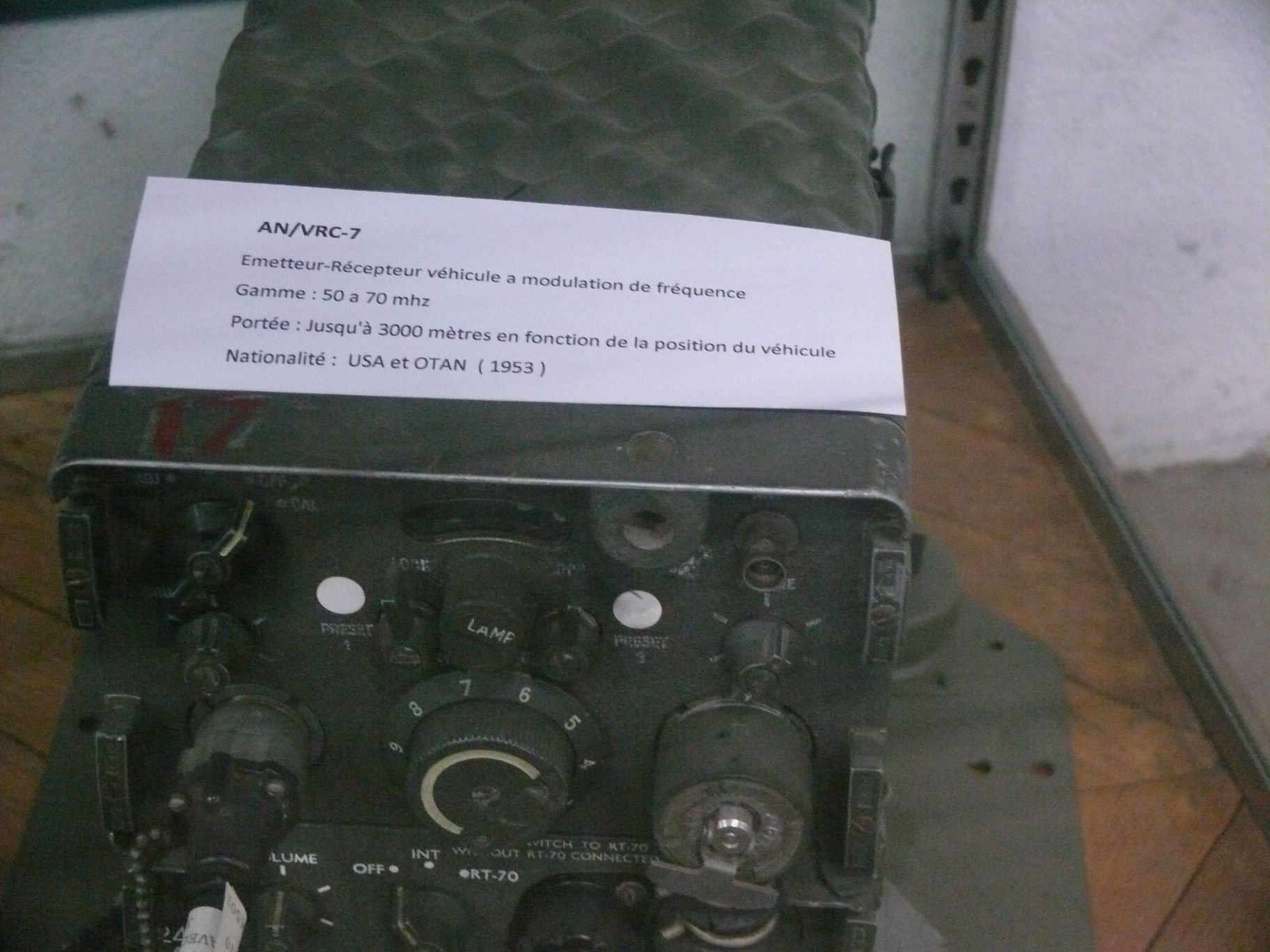

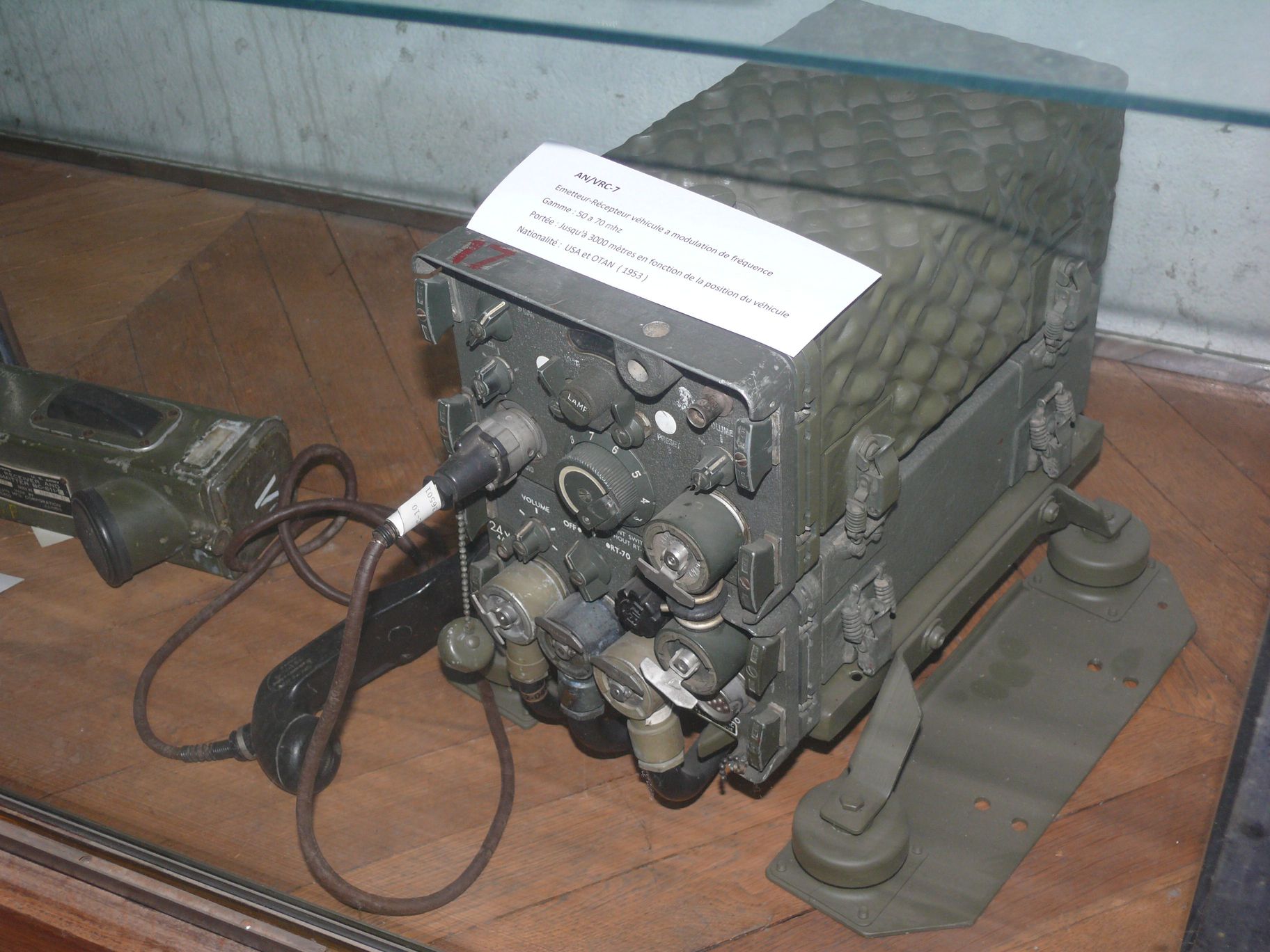

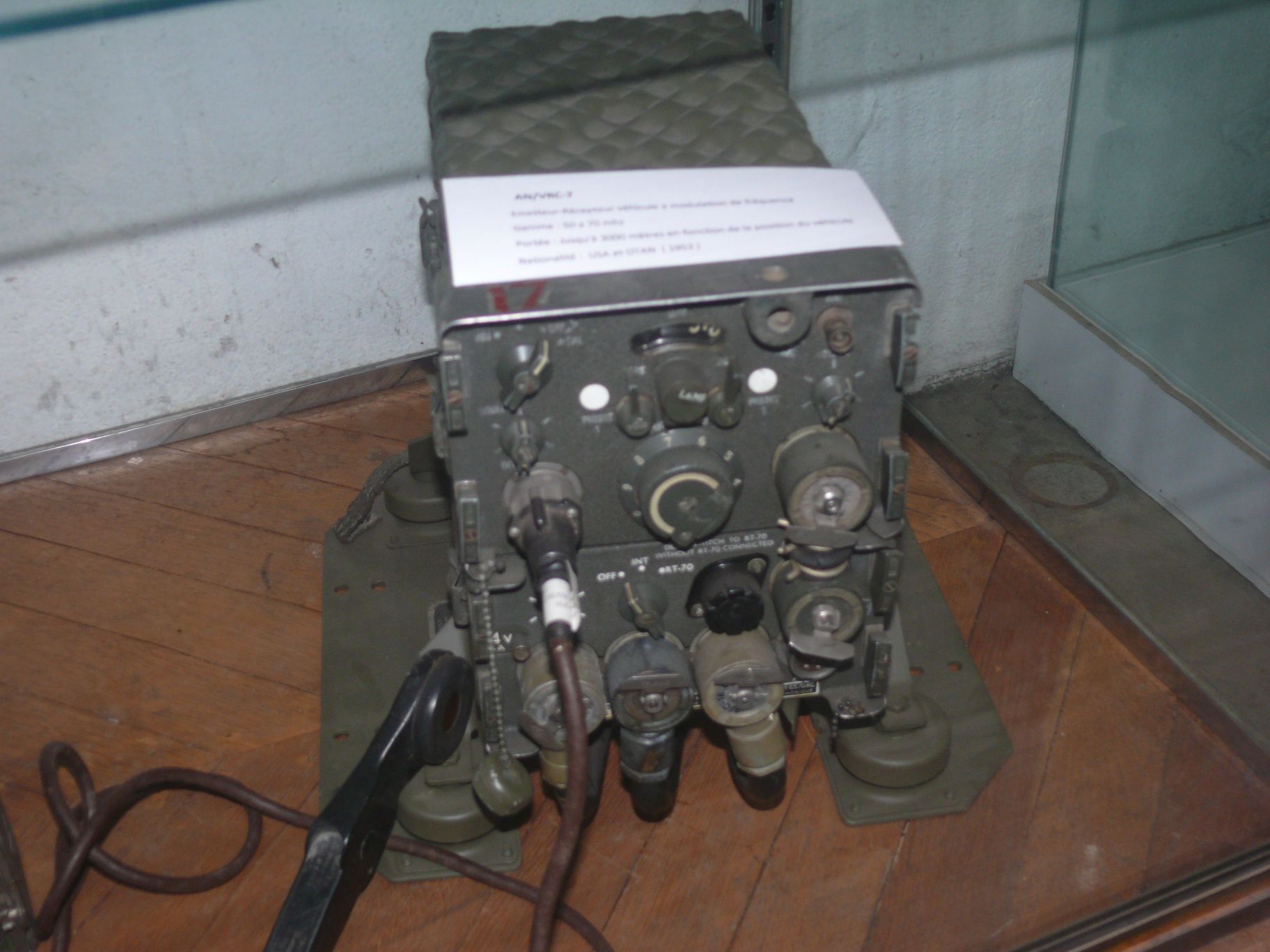

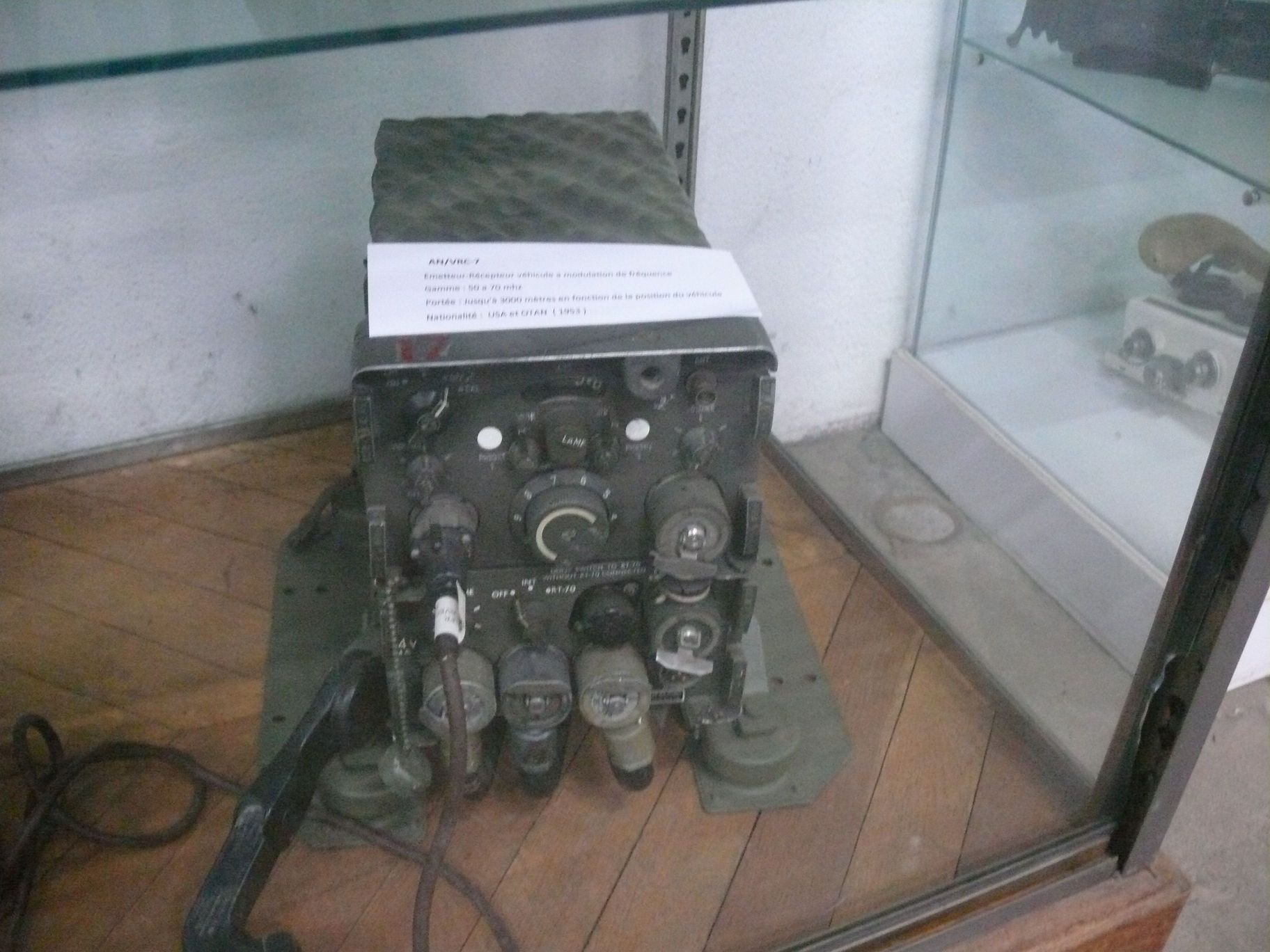

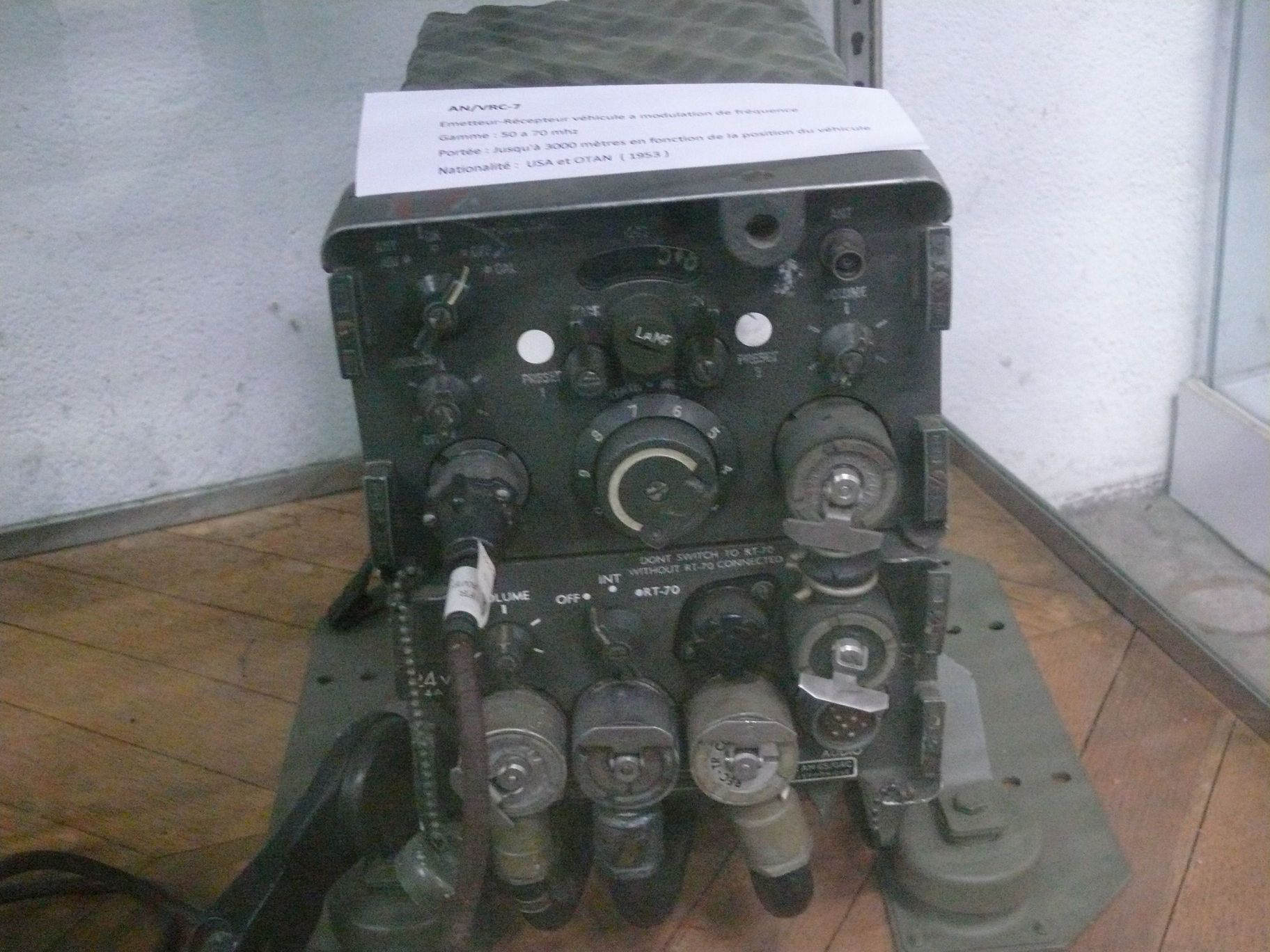

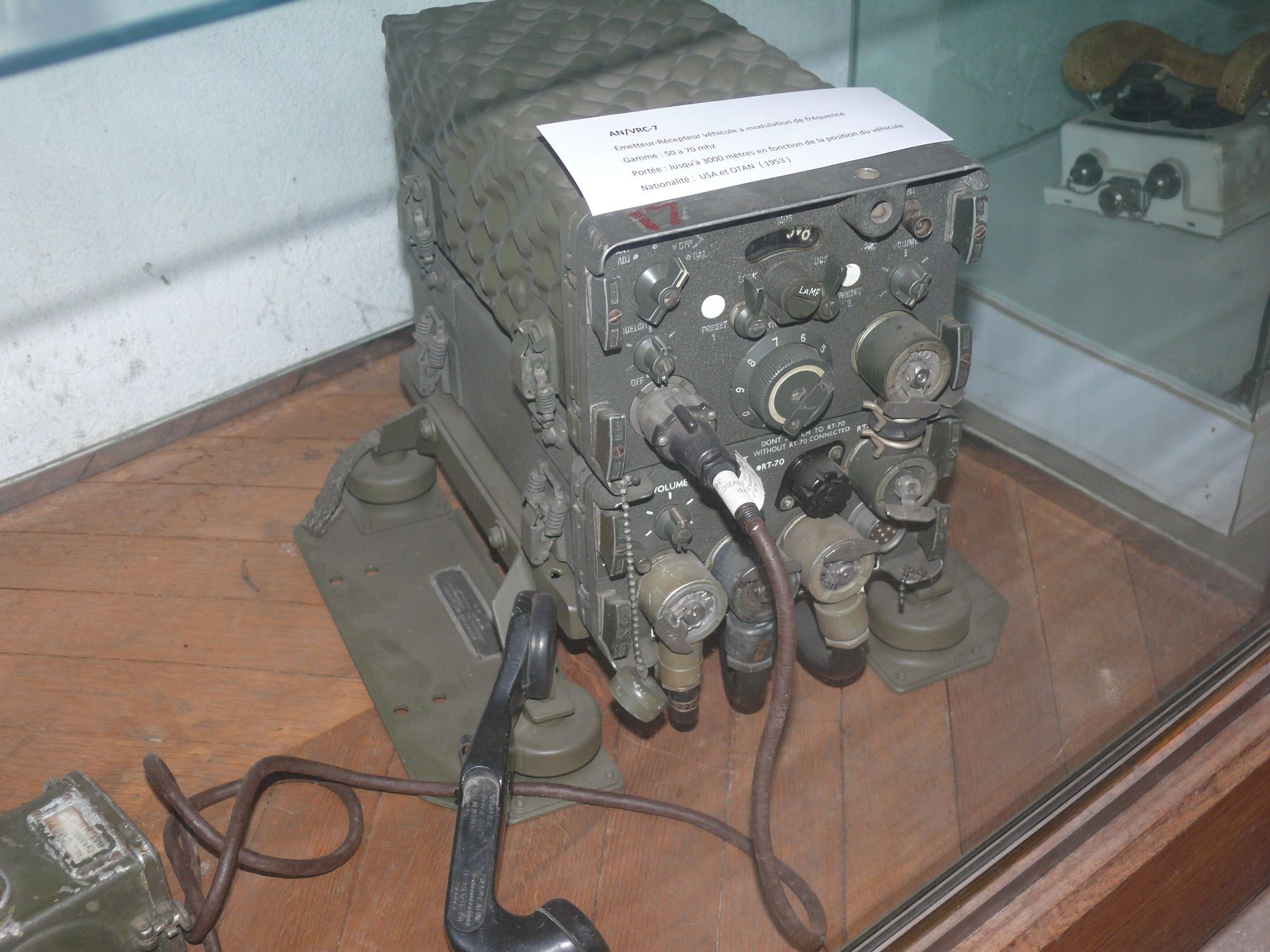

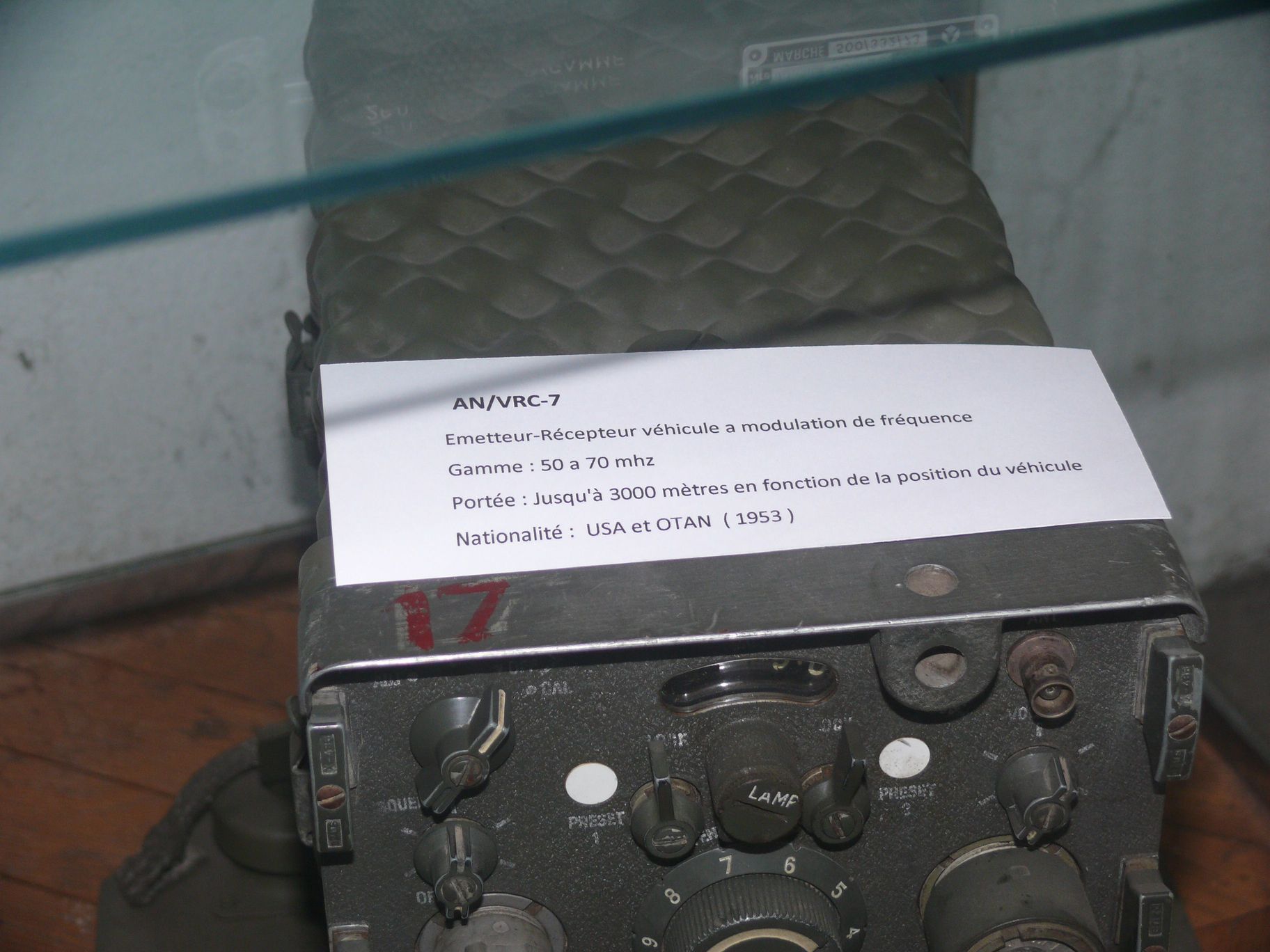

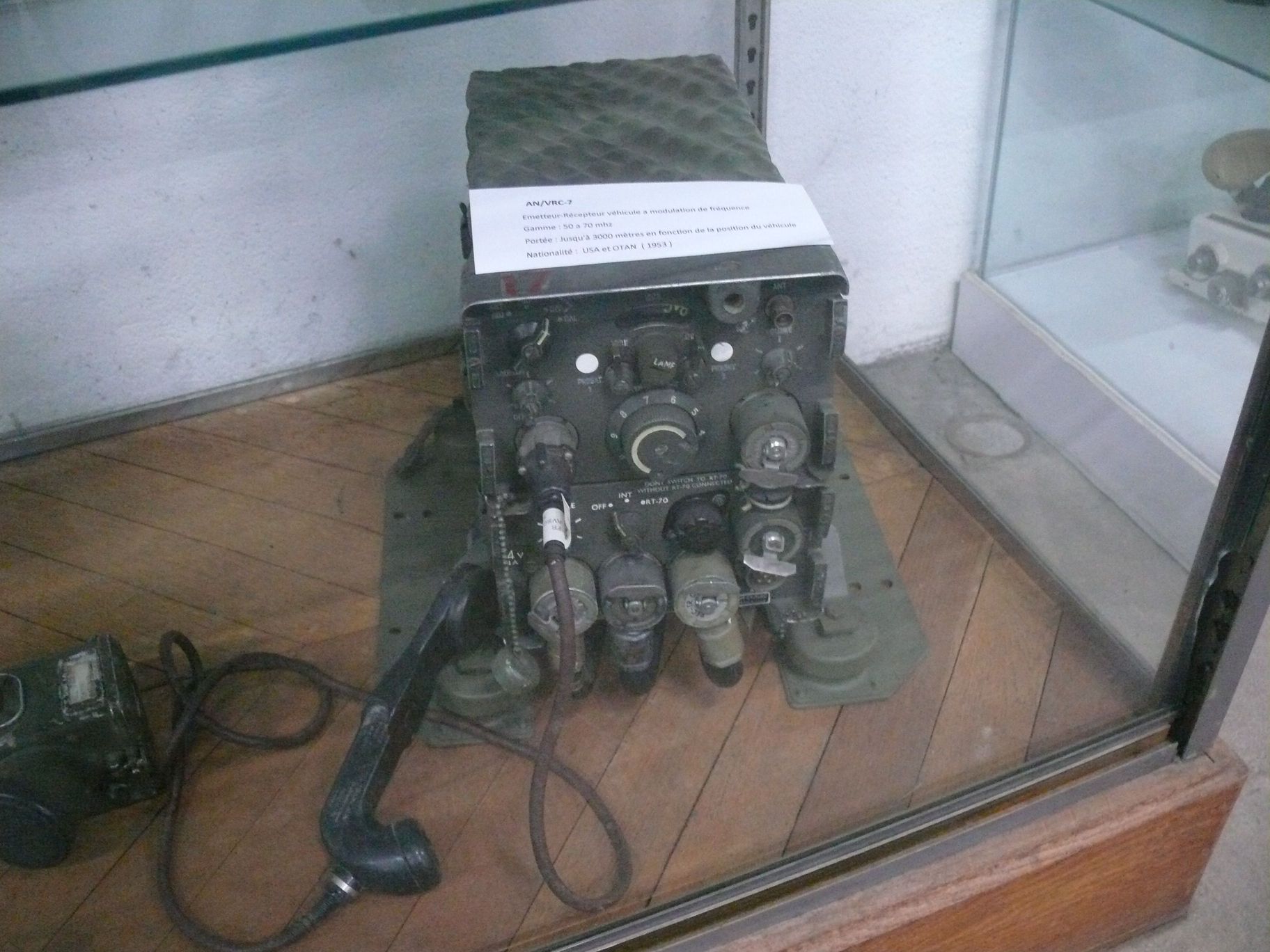

Lorsque le poste radio AN/VRC-7 est installé dans un véhicule, l'installation d'exploitation est appelée système .Le poste radio proprement dit est appelé poste de base et doit être associé à une unité d'installation avant qu'un système d'exploitation puisse être effectué.

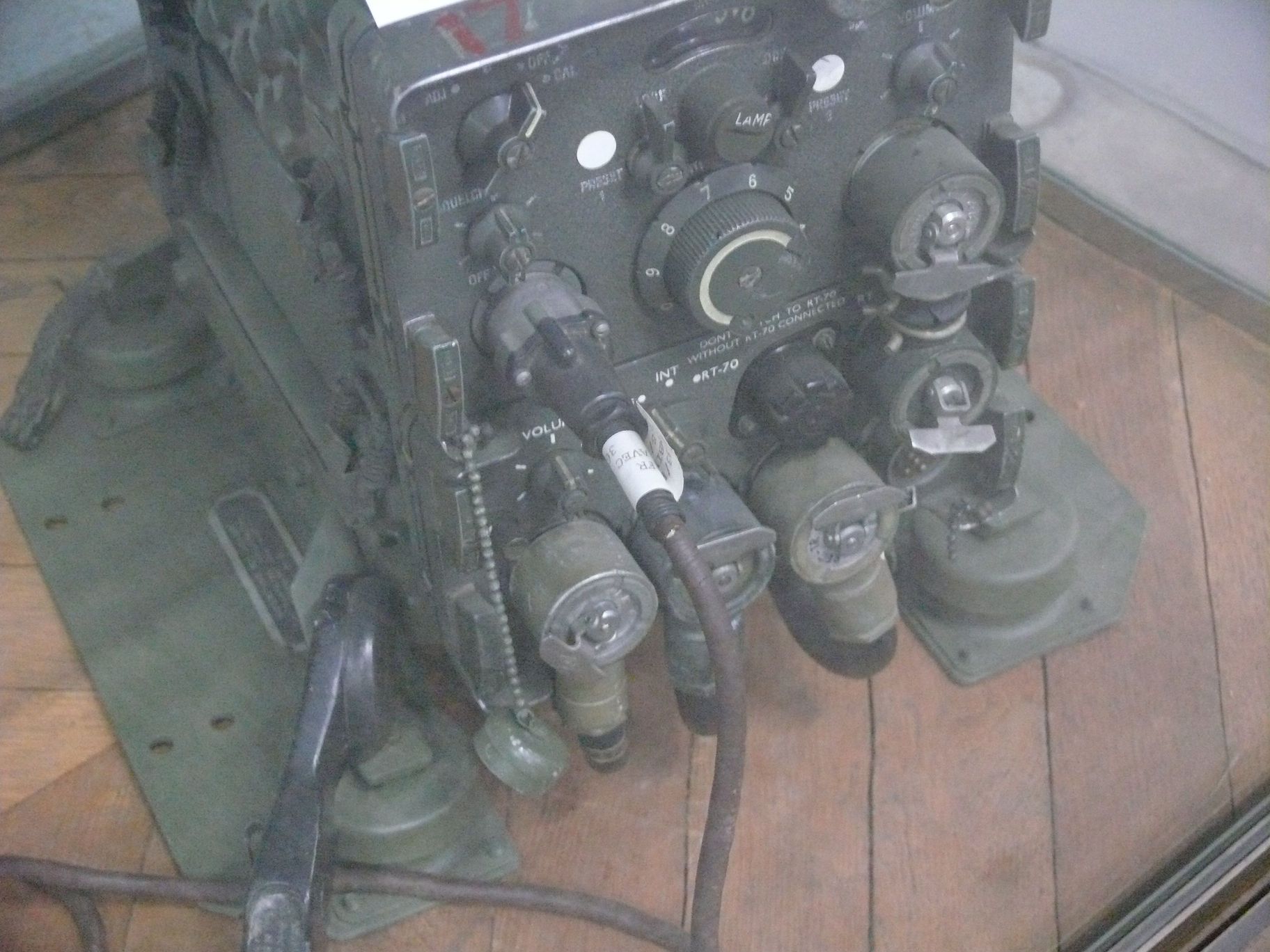

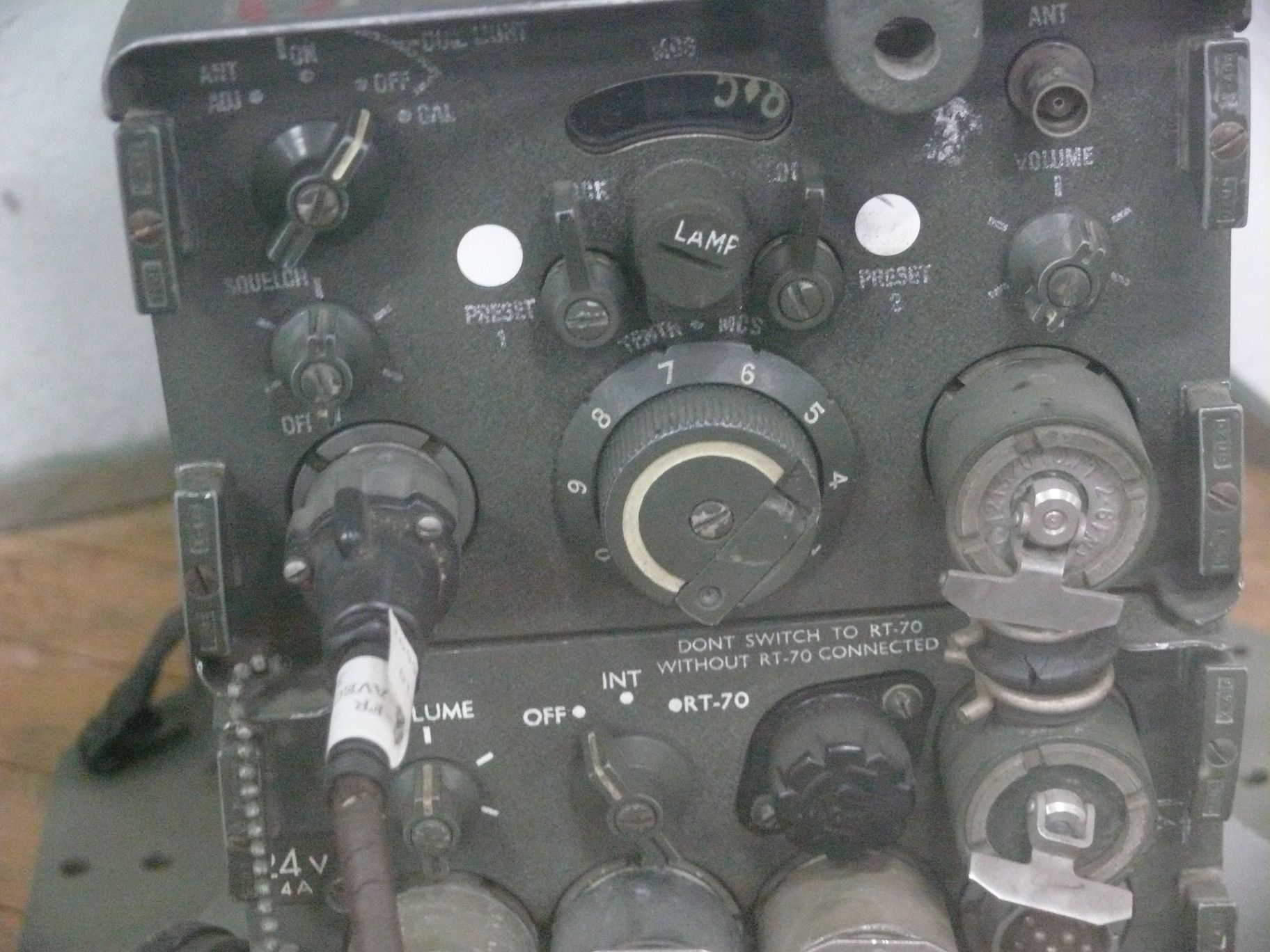

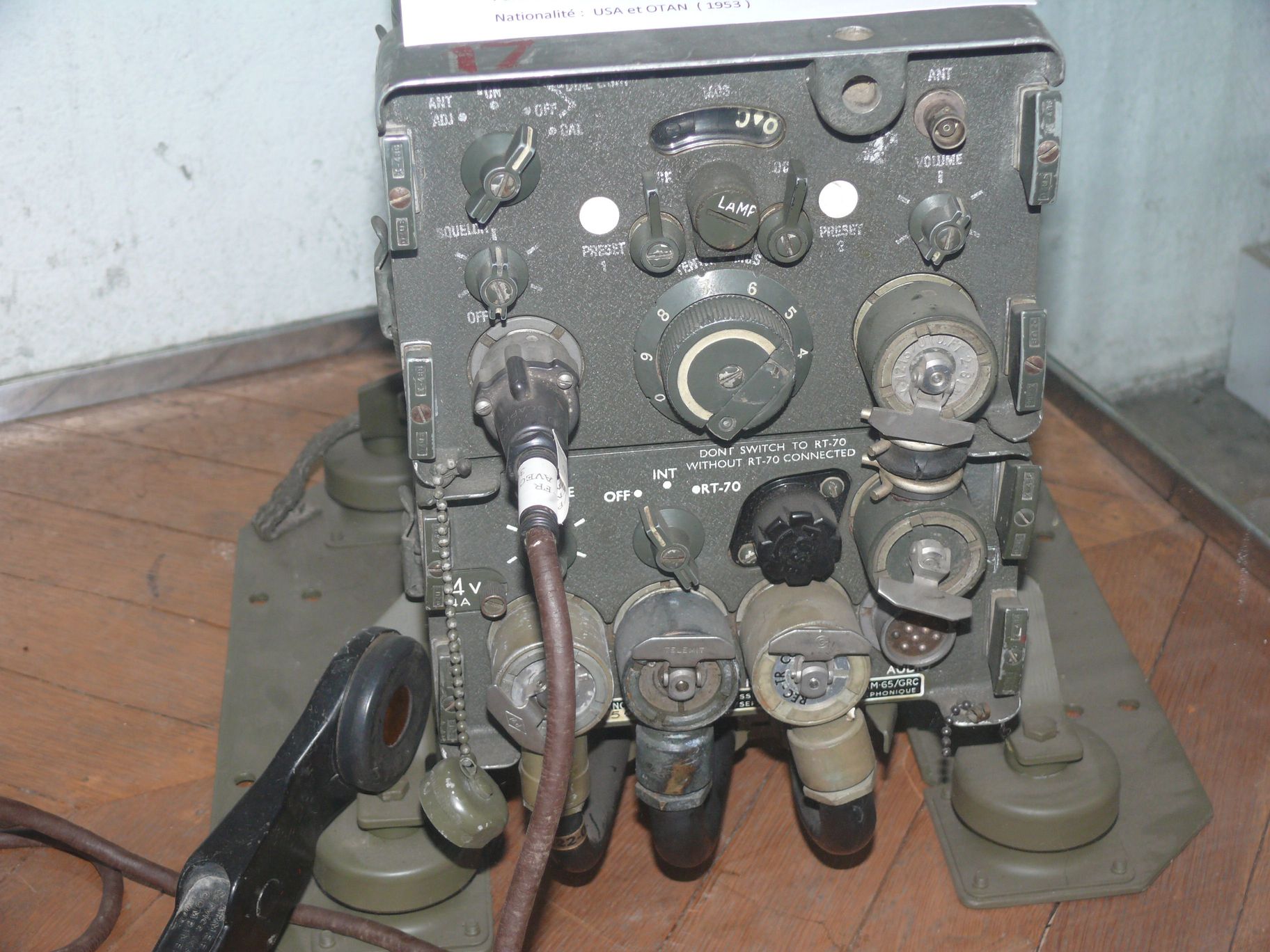

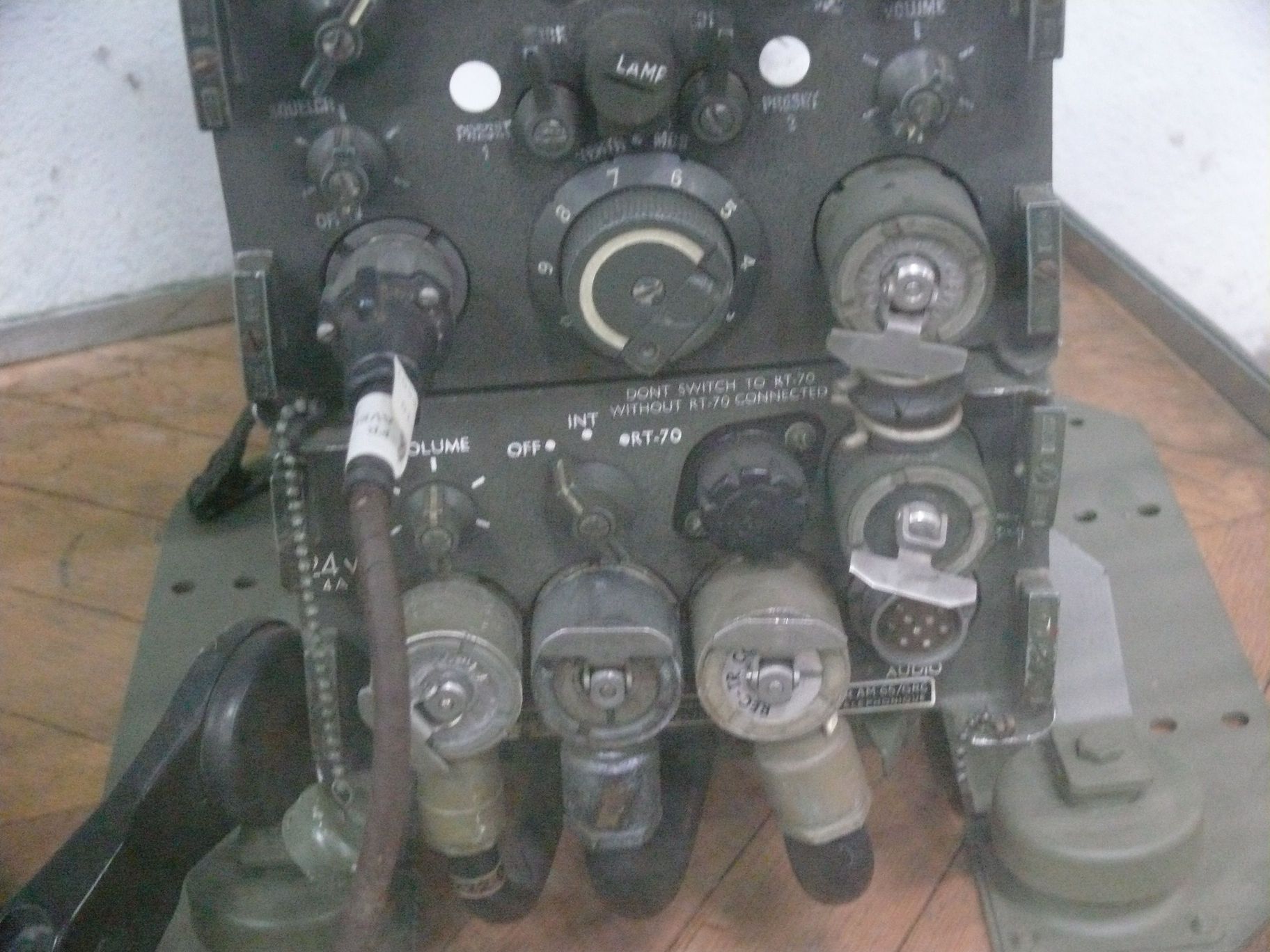

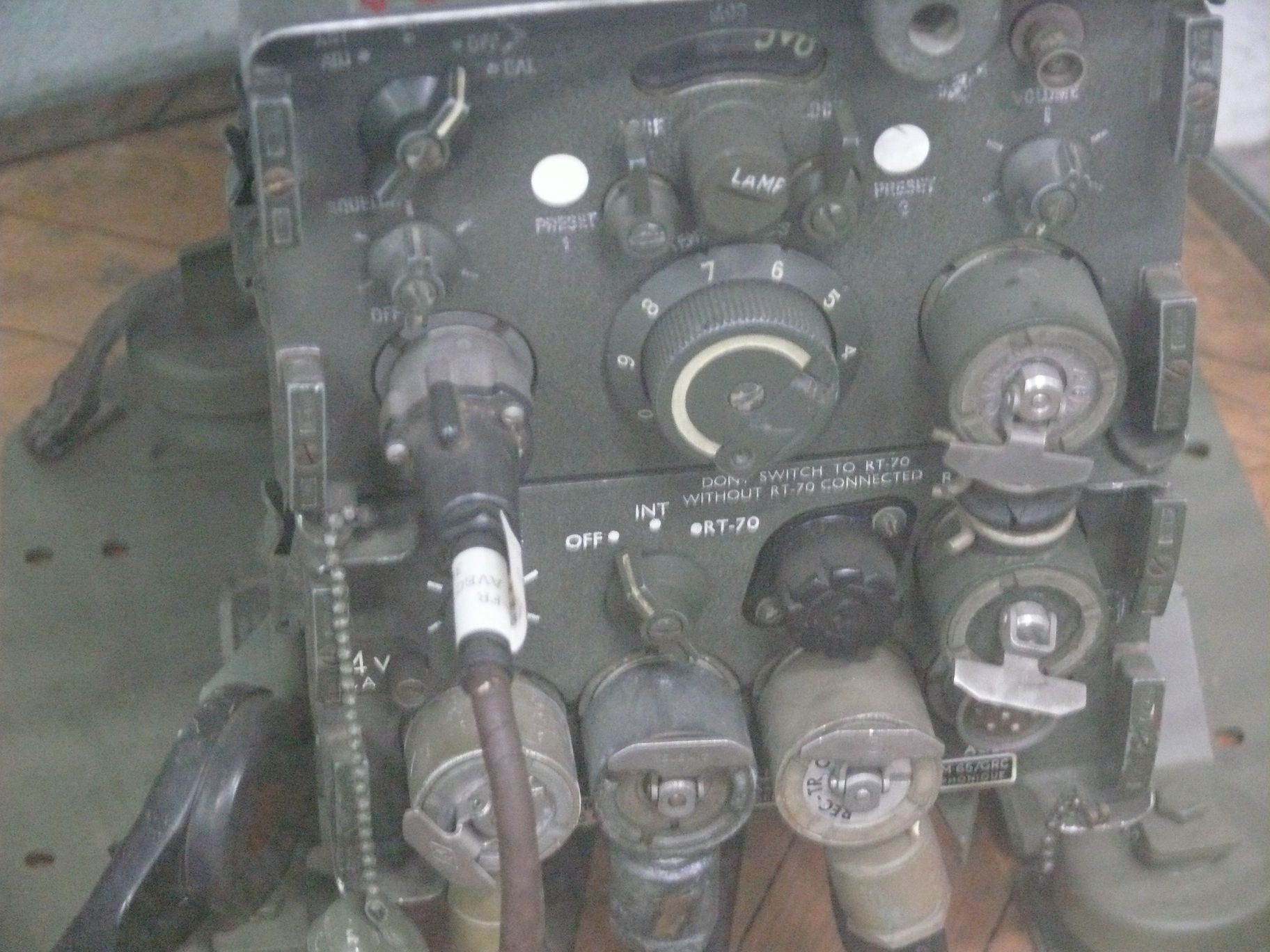

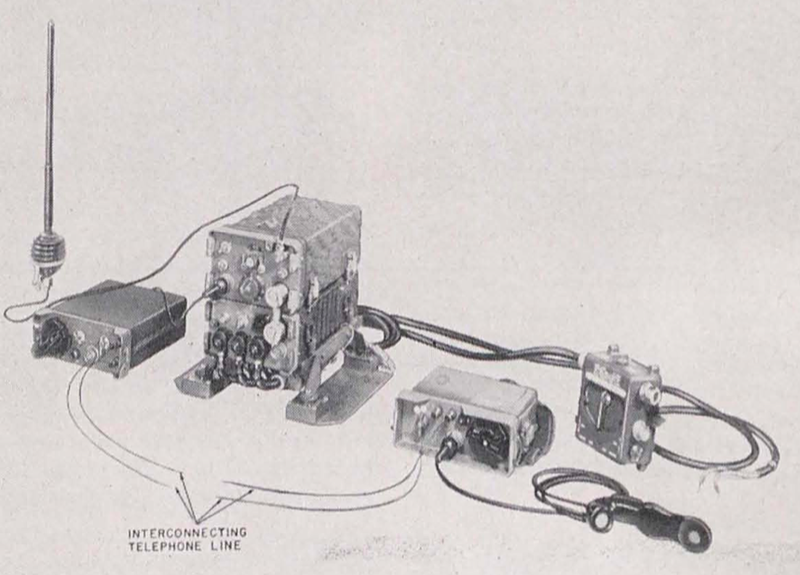

Le récepteur-émetteur RT-70/GRC, qui est une unité du poste radio AN/VRC-7, est souvent appelé simplement le récepteur-émetteur . Parce qu'il est souvent utilisé en conjonction avec d'autres récepteurs-émetteurs dans des systèmes plus complexes, le récepteur-émetteur RT-70/GRC est également appelé Set 2 sur les panneaux de l'unité de contrôle et certains schémas. Dans l'ensemble radio AN/VRC-7, il n'y a pas de récepteur-émetteur de l'ensemble 1 , bien que des références de panneau et de schéma soient faites à un tel ensemble. Amplificateur AF AM-65/GRC, une autre unité majeure du poste radio, est généralement désigné par le titre plus fonctionnel d' amplificateur d'interphone . Les différentes unités de commande du poste radio sont également désignées par titre fonctionnel comme suit : La commande locale C-434/GRC est appelée l' unité de commande locale . La télécommande C-433/GRC est appelée la télécommande . Le boîtier de commande C-375/VRC est appelé boîtier d'interphone ou simplement boîtier de commande . Le terme alimentation est utilisé pour désigner l'alimentation PP-281/GRC, l'alimentation PP-282/GRC ou l'alimentation PP-448/GRC, chacune pouvant être utilisée pour fournir des tensions de fonctionnement aux récepteurs-émetteurs RT -70/GRC et amplificateur AF AM-65/GRC. La tension de la batterie du véhicule disponible détermine quelle alimentation doit être utilisée, l'alimentation PP-448/GR, PP-281/GRC ou PP-282/GRC étant requise pour un fonctionnement en 6 volts, 12 volts ou 24 volts, respectivement. |
|
